030 SEMBLAT

[claude1]

Bonjour,
Commençant le montage d'une 030 Semblat charbon, je tombe sur un probléme:
La piéce 207 de la notice n'est pas dans le kit.
Je pense que par rapport à la notice il y a eu des modification au niveau de l'ensemble moto réducteur.
Avec quelle piéce positionner le moto réducteur?

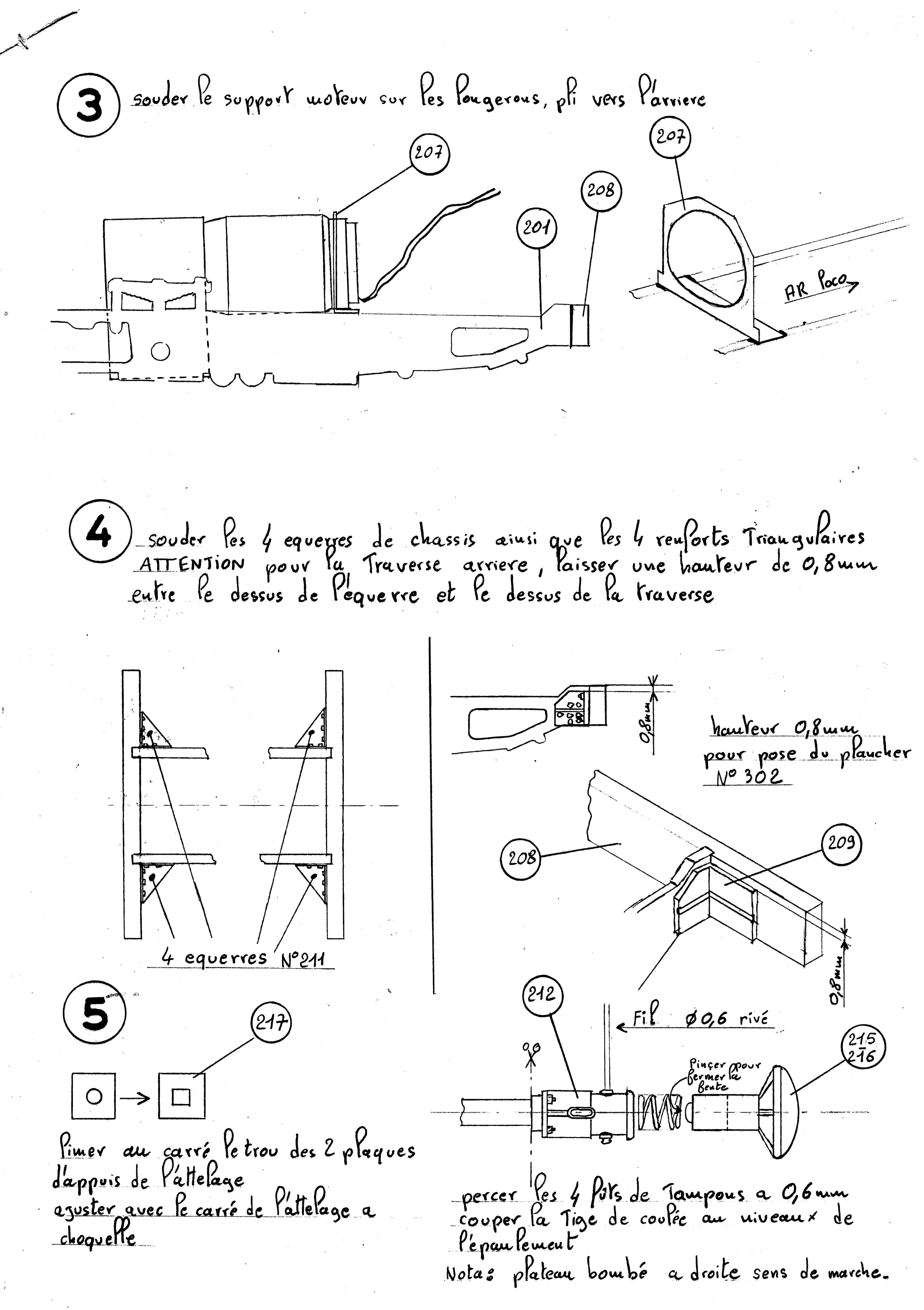

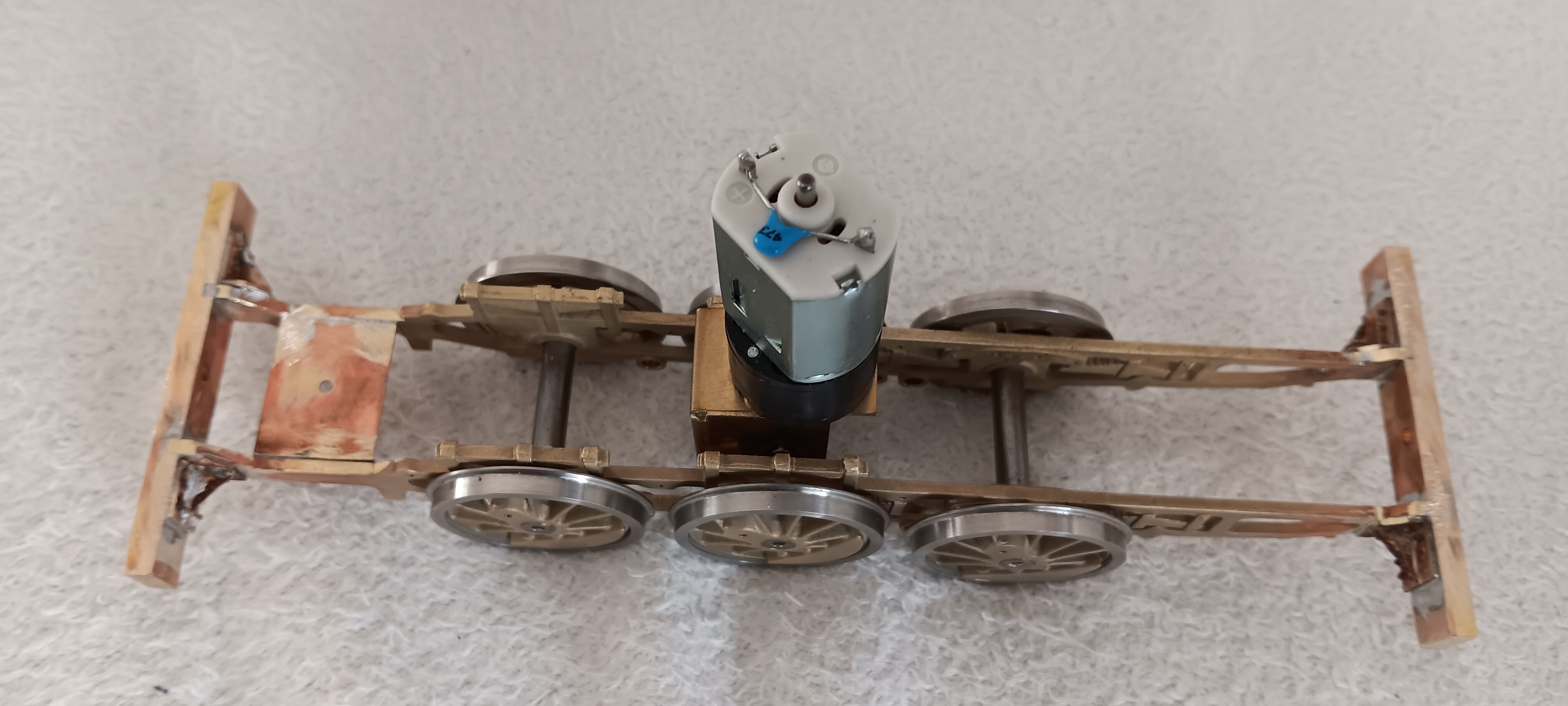

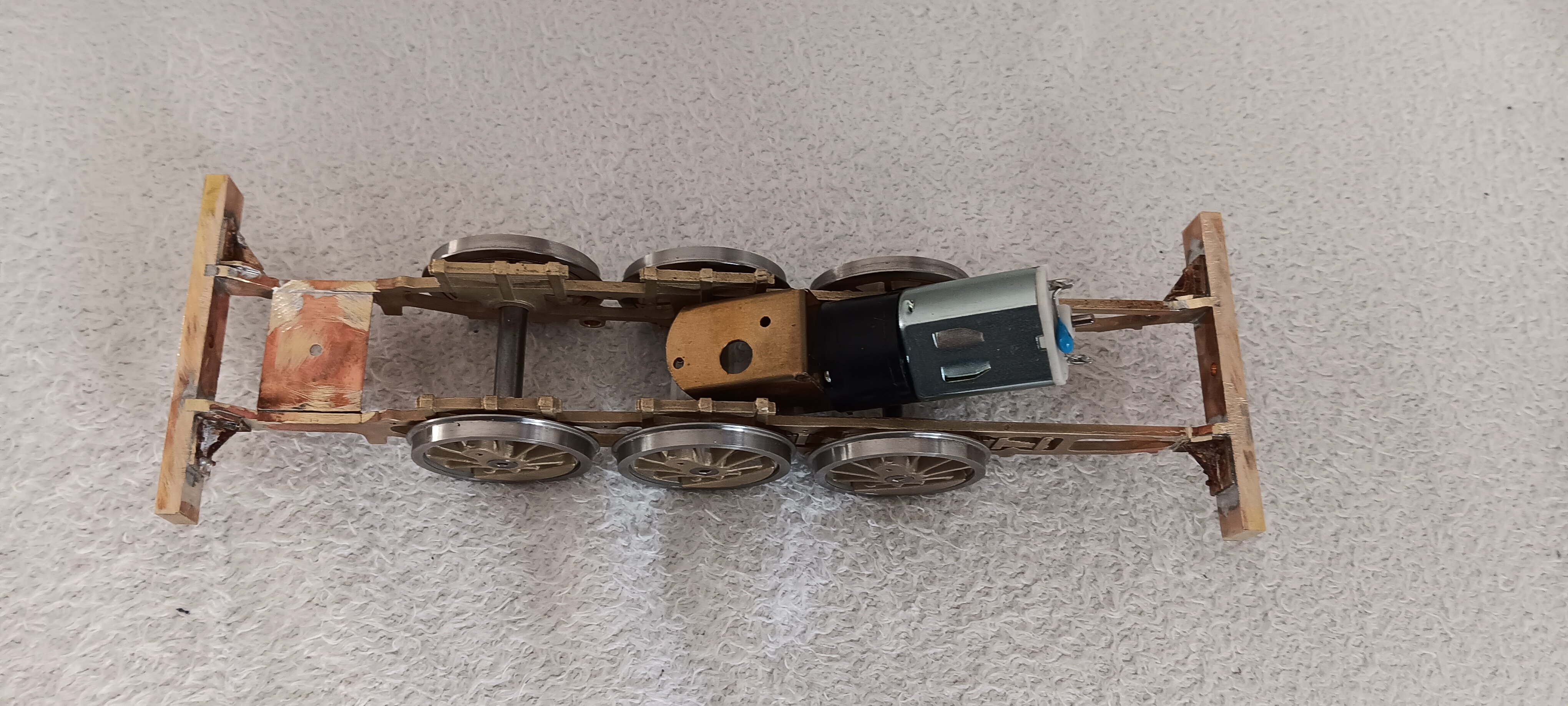

En PJ la page de la notice et deux photos du montage réalisé.
Je me pose aussi des questions sur la tenue de voie par rapport à la rigidité de l'ensemble.

Claude

[nono680]

déjà je pense que le motoréducteur est monté à l'envers , en regardant la notice ça saute aux yeux

ensuite pour la pièce 207 si elle manque vraiment , c'est un détail à reproduire

[claude1]

Le motoreducteur était vendu monté par Semblat.

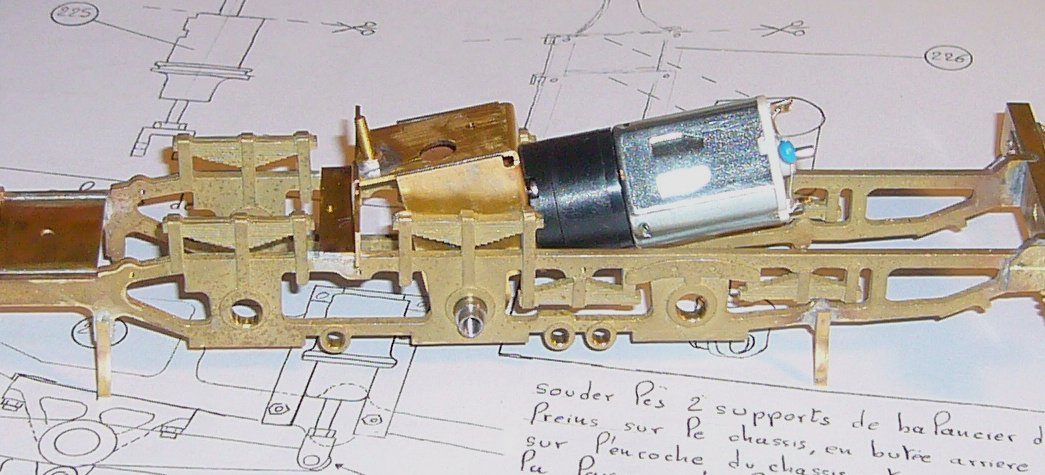

Sur une photo trouvée sur un autre forum cela correspond à mon montage, mais je n'ai pas de piéce de fixation du motoréducteur correspondante.
Voir photo jointe.
Claude

[marcou 33]

bonjour tout le monde, bonjour Claude 1

as tu résolu ton problème ?? tu peux percé un trou de dia:1.50 ou 2 m/m juste dessous le moto réducteur et tenir ton motoréducteur avec une sorte
de crochet qui viens sur le dessus du moteur et se griffe sur la tige de1.5 ou 2 sous le moteur des 2 cotés tonmoto réducteur est maintenu par le crochet en appui sur la tige
bonne continuation dans ton montage et bonne année 2026

cordialement
Marcou

[claude1]

Bonjour,
Merci à Marcou pour ces informations.
A parcourir le net je me rends compte que la 030 Semblat charbon a subit des modifications au cours de sa commercialisation.

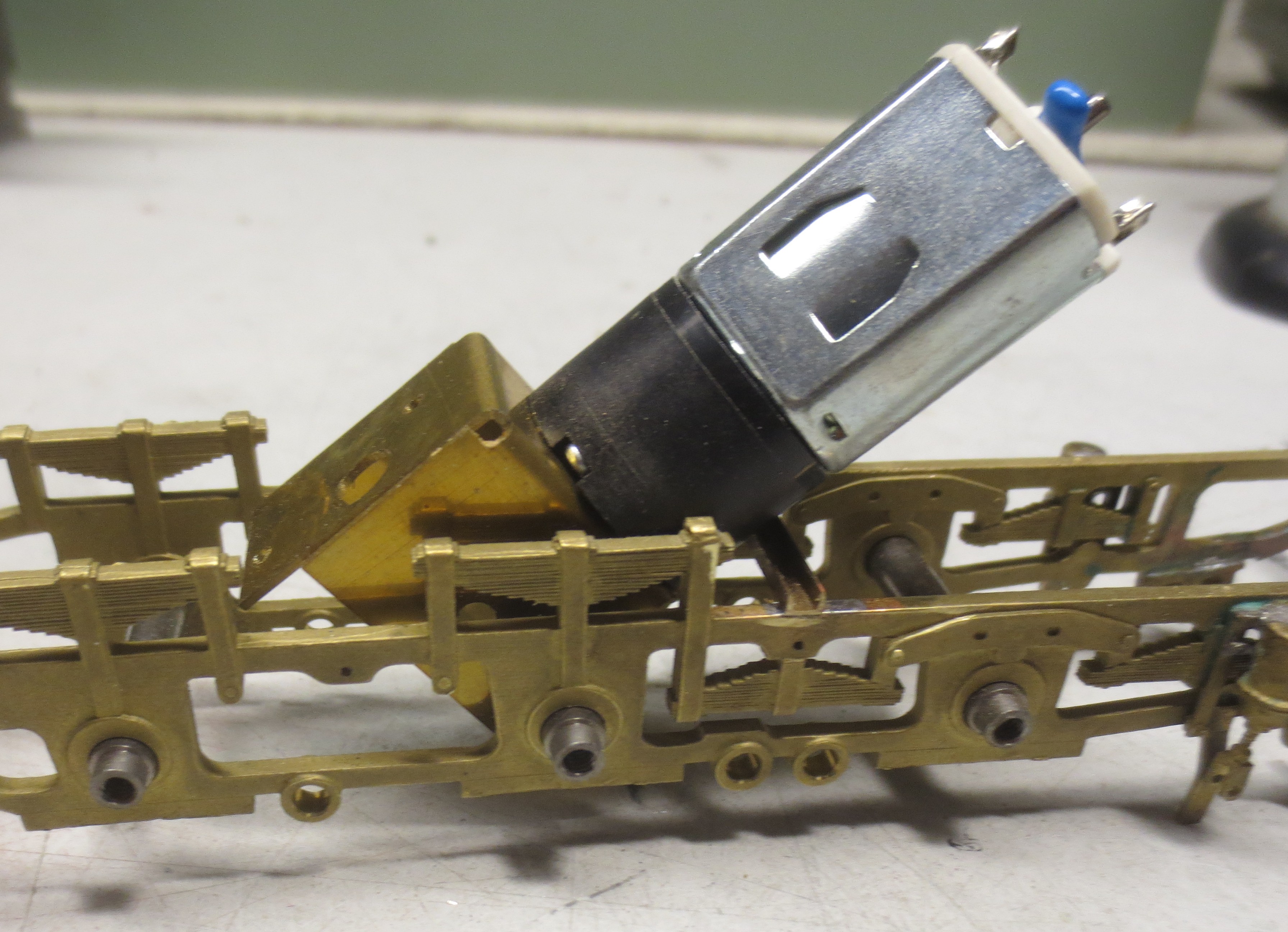

Pour le point qui me concerne la photo suivante jointe en fichier correspond à ce que je dois faire pour le montage.

J'ai trouvé sur un site des photos du montage de cet engin, voici les deux liens:

https://www.flickr.com/photos/71654212@ ... 0325060271
https://www.flickr.com/photos/71654212@ ... 307377190/

Cela me sera trés utile et peut être à d'autres car la notice de montage est succinte ou bien il me manque des bouts.

Claude
