TJD

[Picasso]

Bonjour

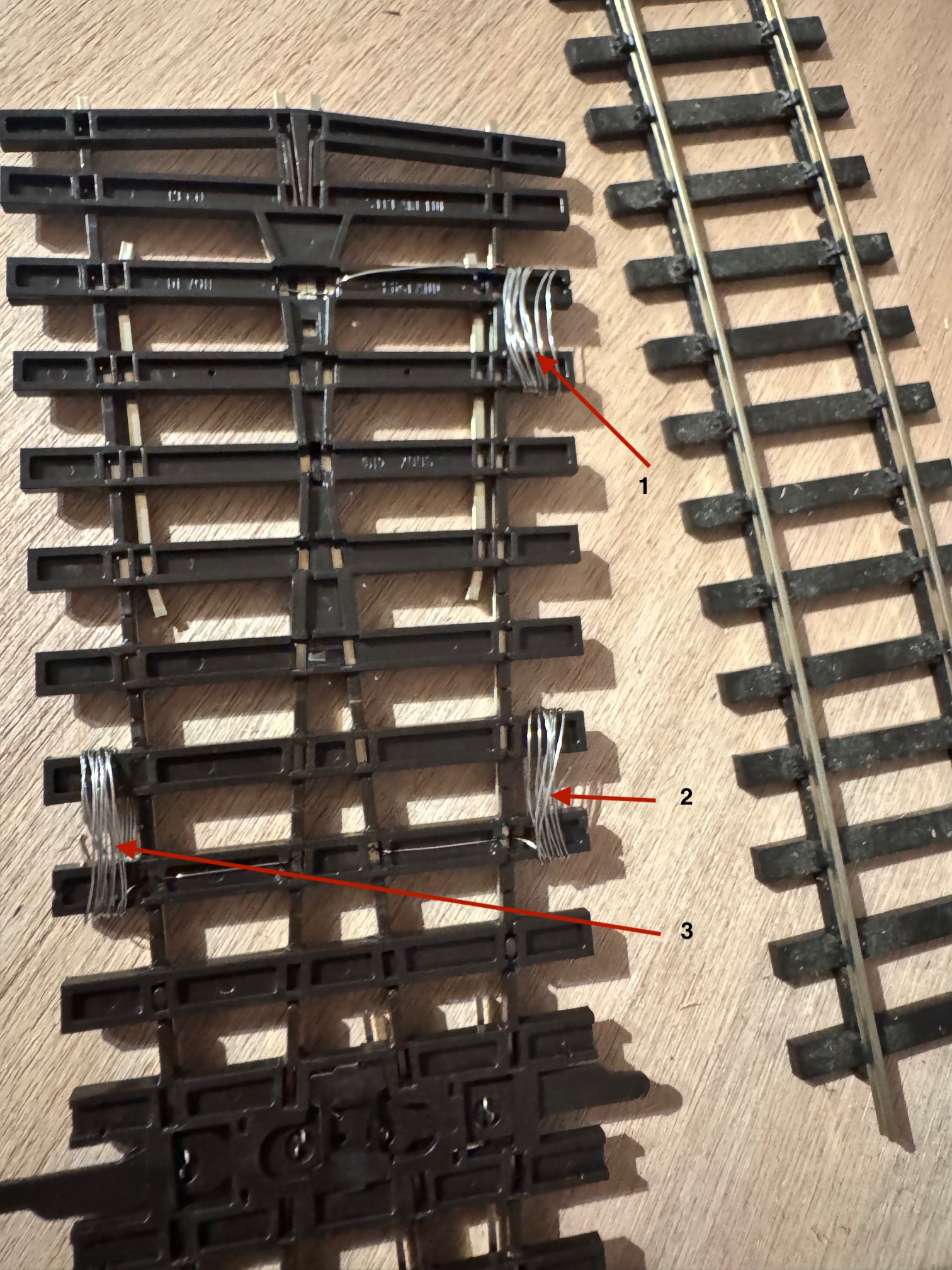

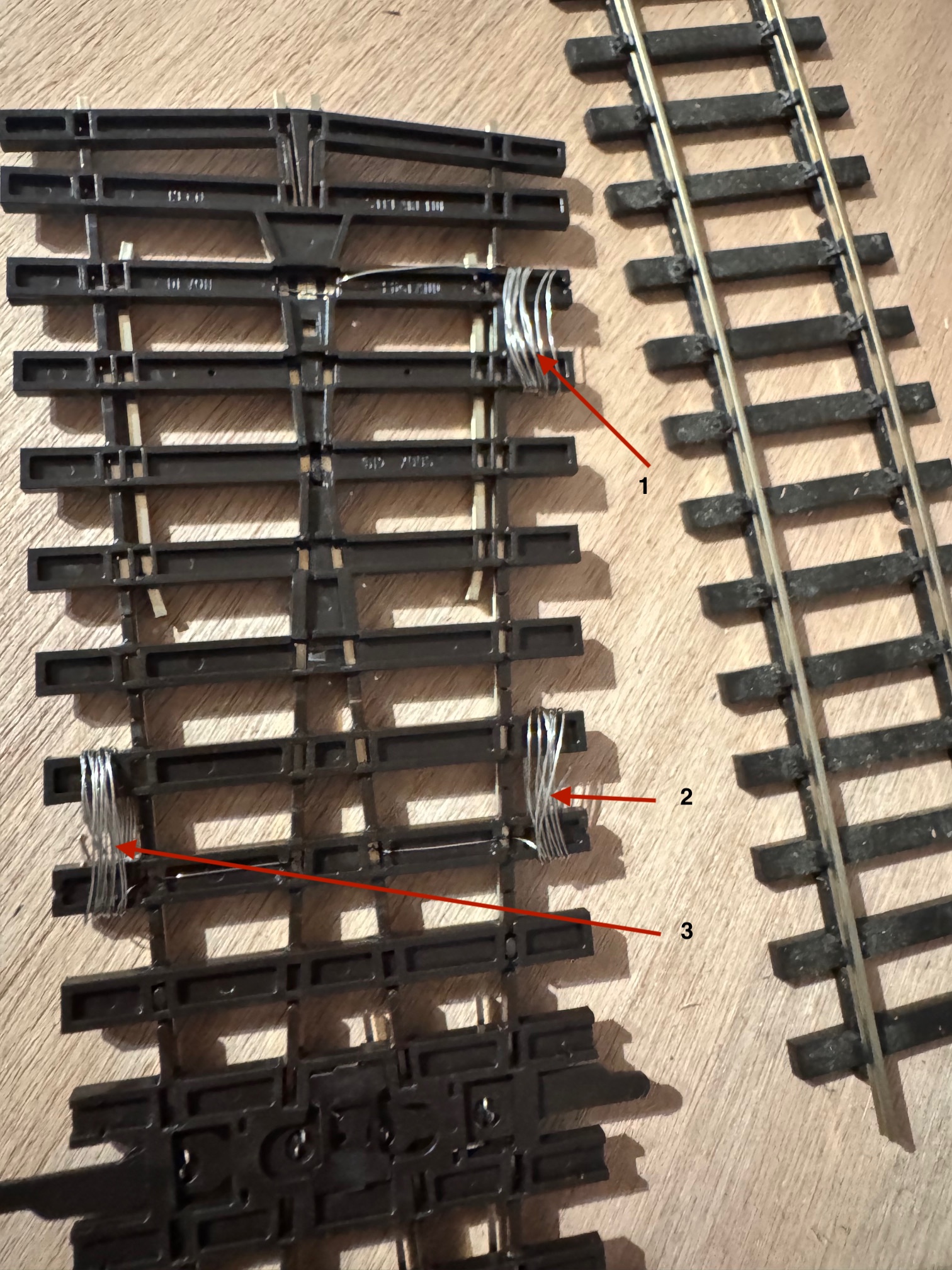

Qui pourrait me dire à quoi servent les fils 2 et 3 ? Je vois que cela sert à raccorder les voies deux à deux quand on alimente le coeur , mais pourquoi un si grand fils est prévu ?
Le 1 sert pour alimenter le coeur
Merci d'avance
Dominique

[ffayolle]

Avez-vous le mode d'emploi associé?
À me tromper, cela doit être expliqué.

[Picasso]

bonsoir
oui je l'ai mais je ne comprends pas trop . J'ai des moteurs tortoises , et j'ai compris comment brancher les aiguillages simples mais pas ce TJD

[Picasso]

Bonjour

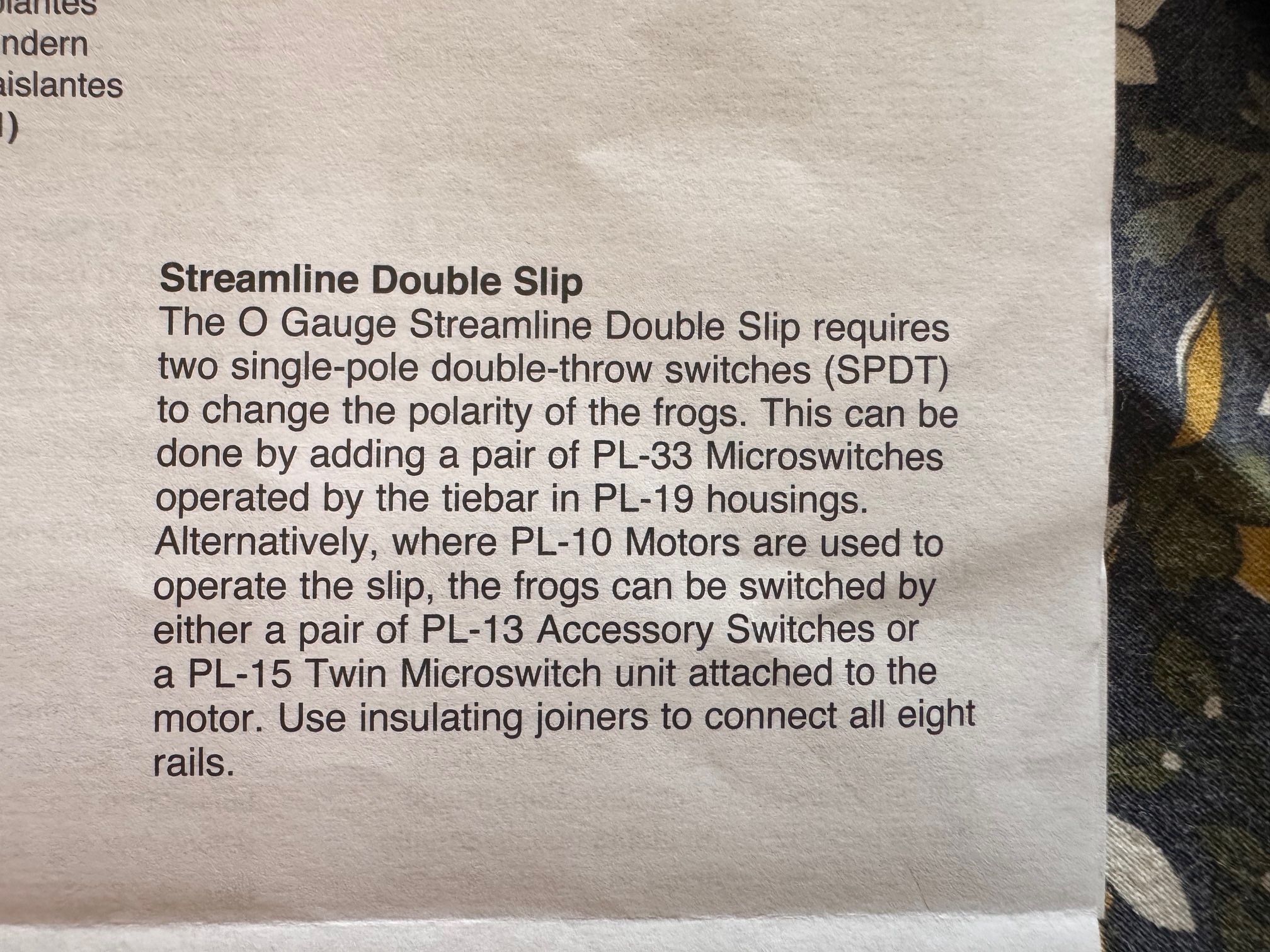

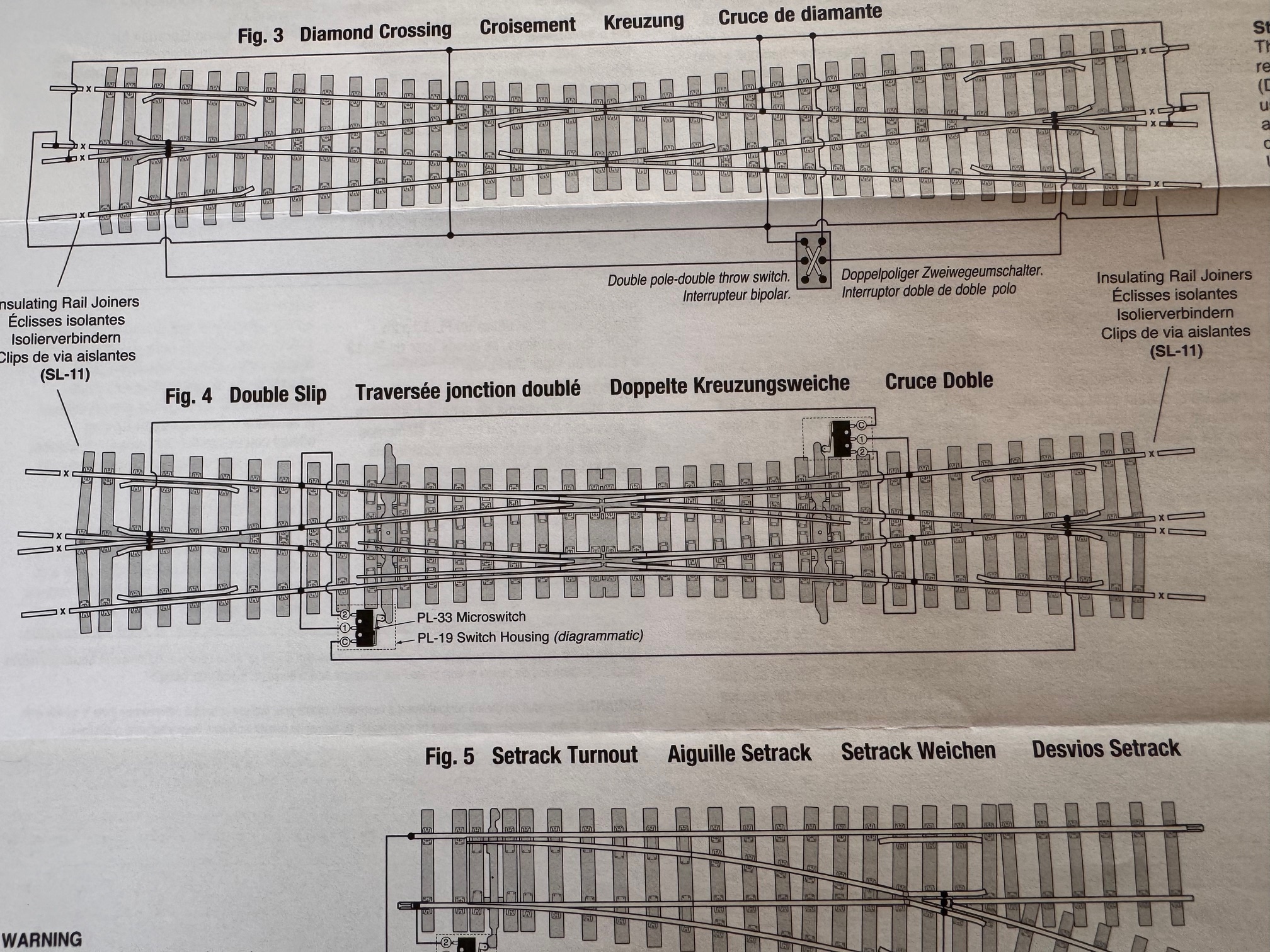

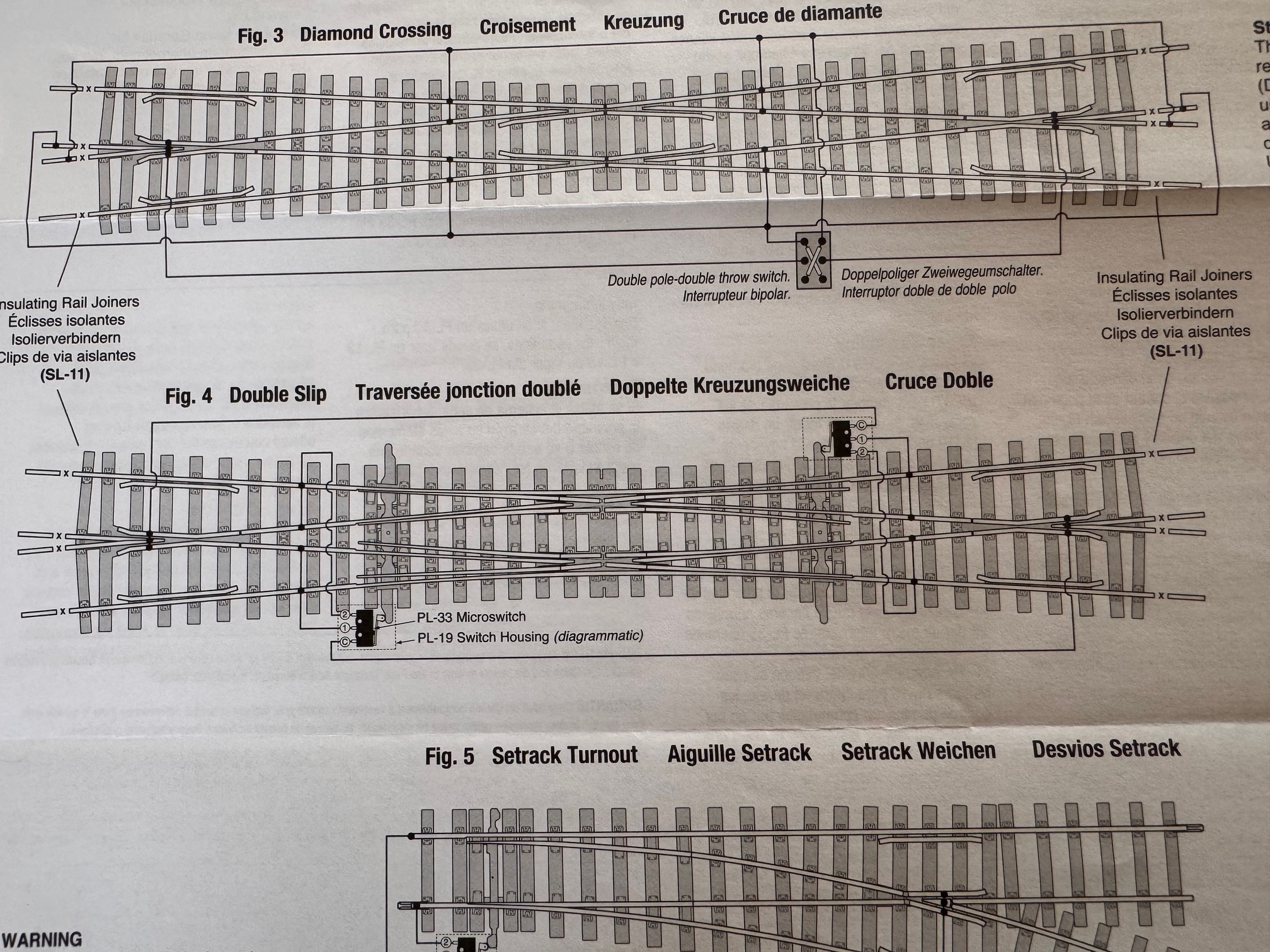

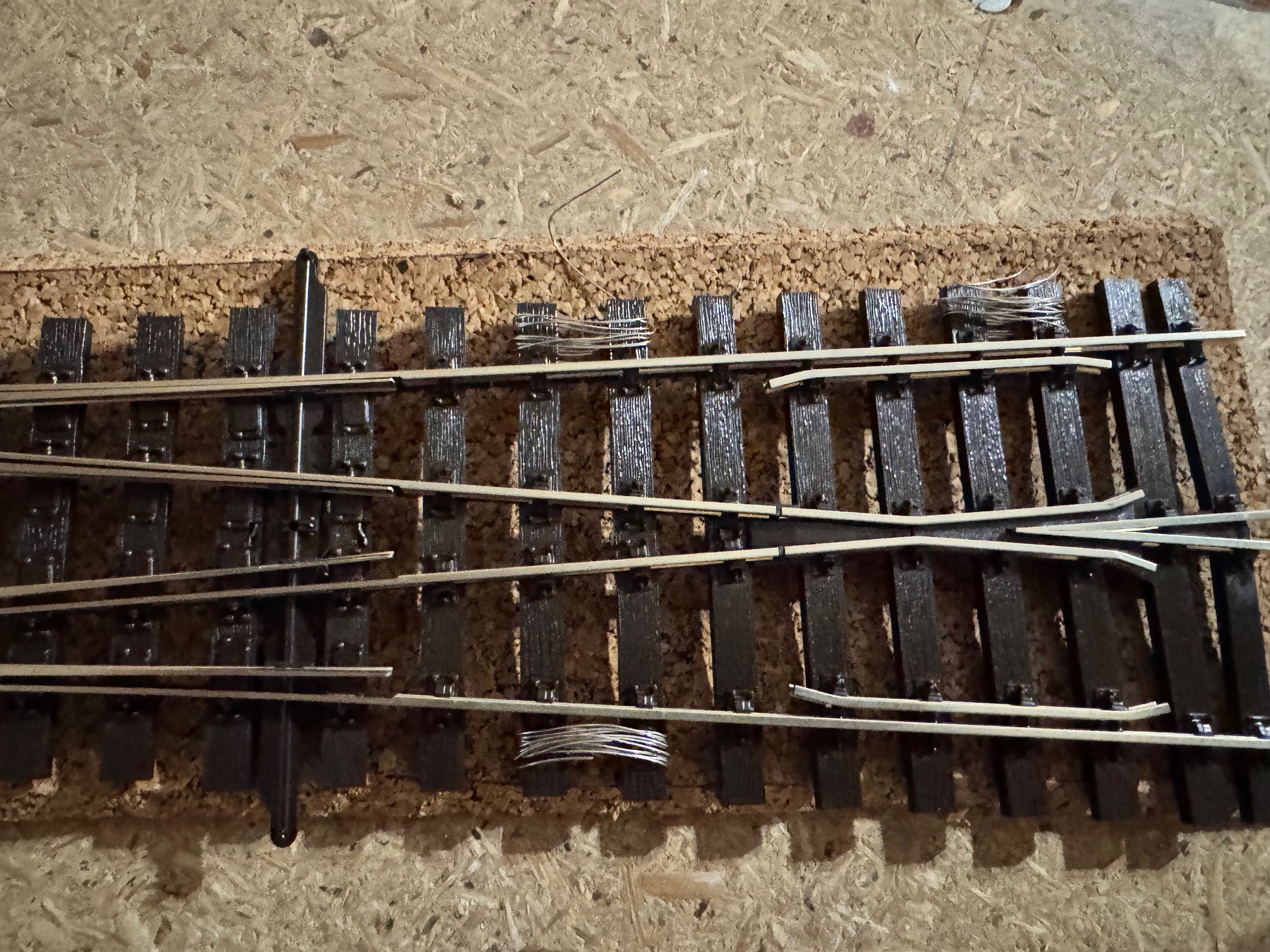

Voici la doc fournie . PECO préconise des PL 33 et PL10 mais moi j'ai des tortoises . Quelqu'un aurait un plan pour câbler mes moteurs ?
merci d'avance

[ffayolle]

[Picasso]

Bonjour

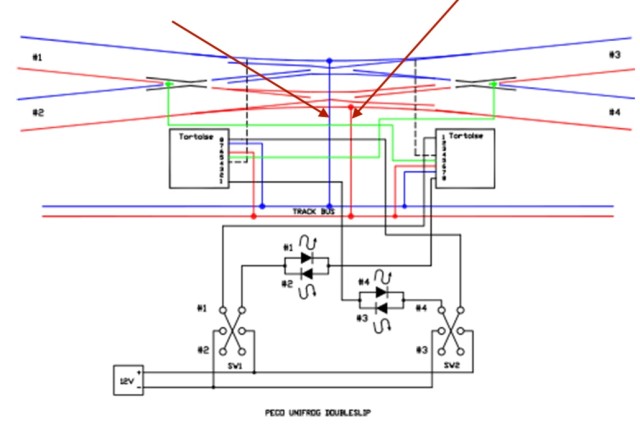

Merci pour ce plan , c'est déjà plus clair pour moi. Là où j'ai mis des flèches rouges , ce sont des LED qui indiquent quelles voient sont utilisées ? Et dans la pratique elles ressemblent à quoi ?
D'autre part il n'y a rien à modifier sur un TJD à la différence des aiguillages où il faut isoler le coeur et l'alimenter via le moteur ?

[Picasso]

Bonjour

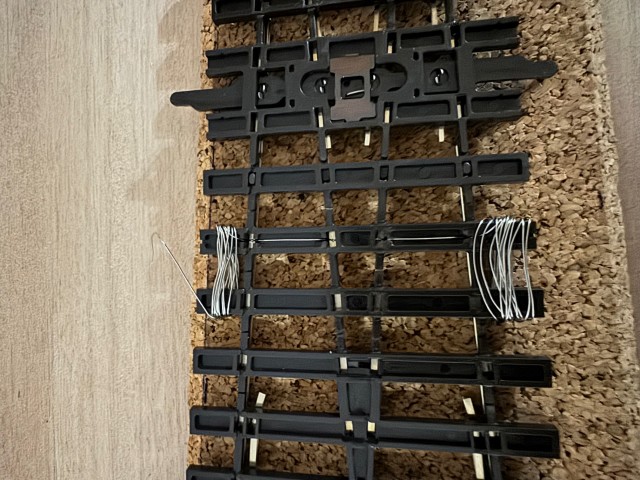

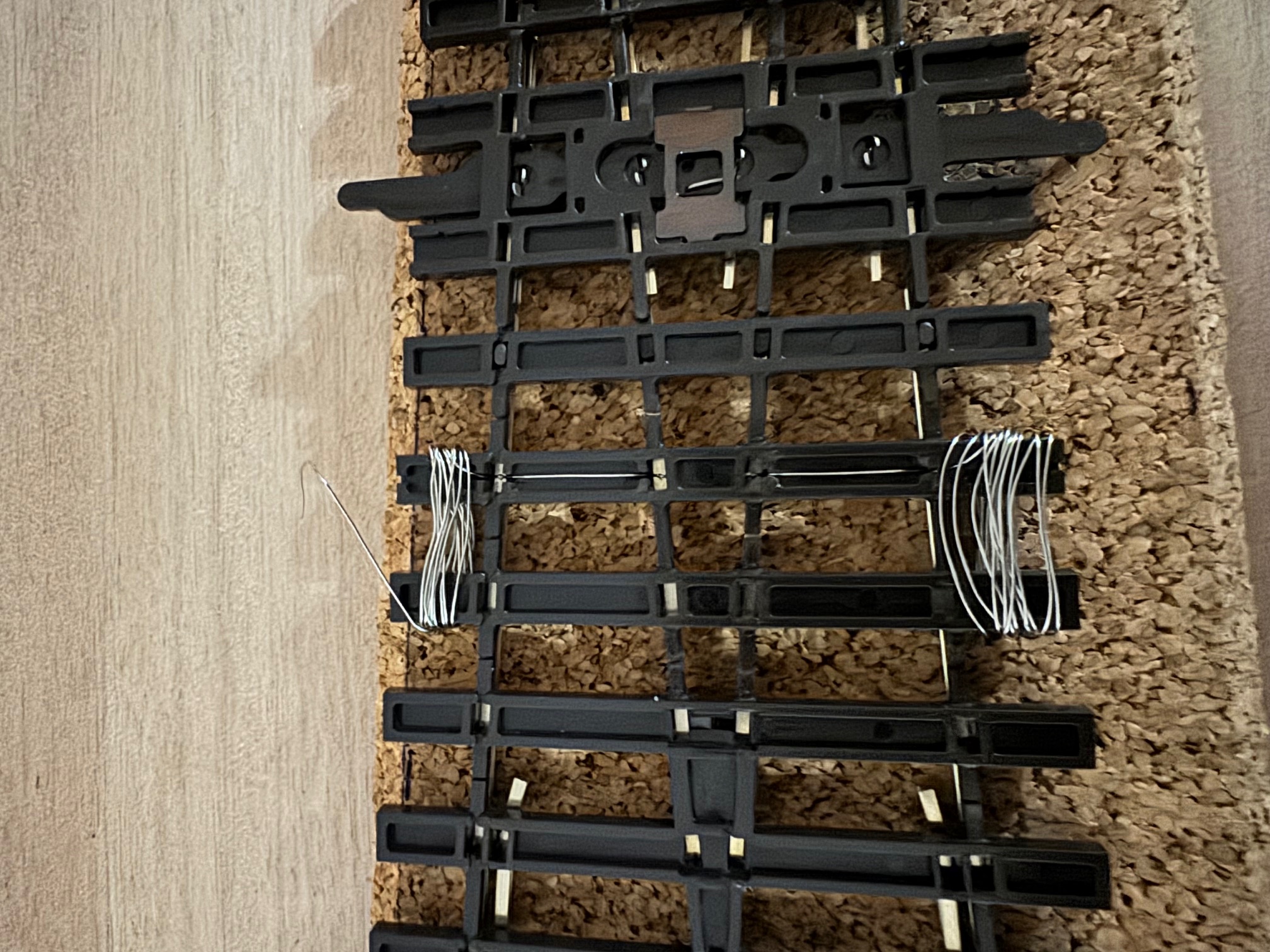

J’arrive bientôt au câblage du TJD et j’avoue ne pas tout comprendre . Sur le TJD de PECO il y a 3 branchements de chaque côté avec des fils métalliques . Pour les deux en extrémités , j’ai bien compris c’est pour ré alimenter les pointes de coeur (fils verts sur le plan)

Les 4 autres fils sont soudés sous les rails et alimentent deux rails à chaque fois !! C’est là que je coince . Je ne sais pas où les brancher

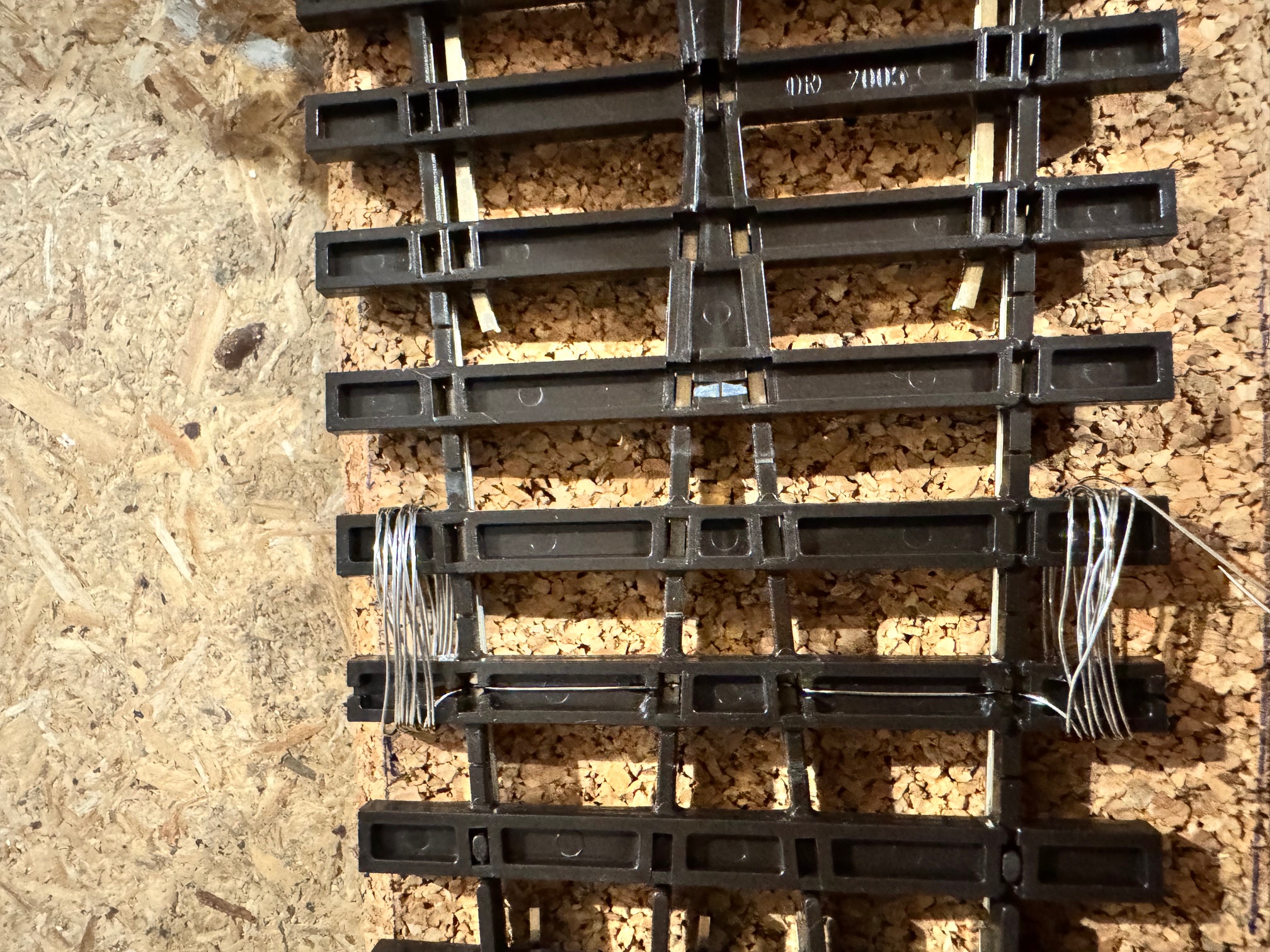

je joins le plan mentionné plus haut et qui est sur le site PECO . Là où j'ai mis les flèches sur les connections rouge et bleue , est ce que ce sont les fils métalliques que je montre en photo ?
Merci d'avance
Dominique

[Picasso]

Bonjour

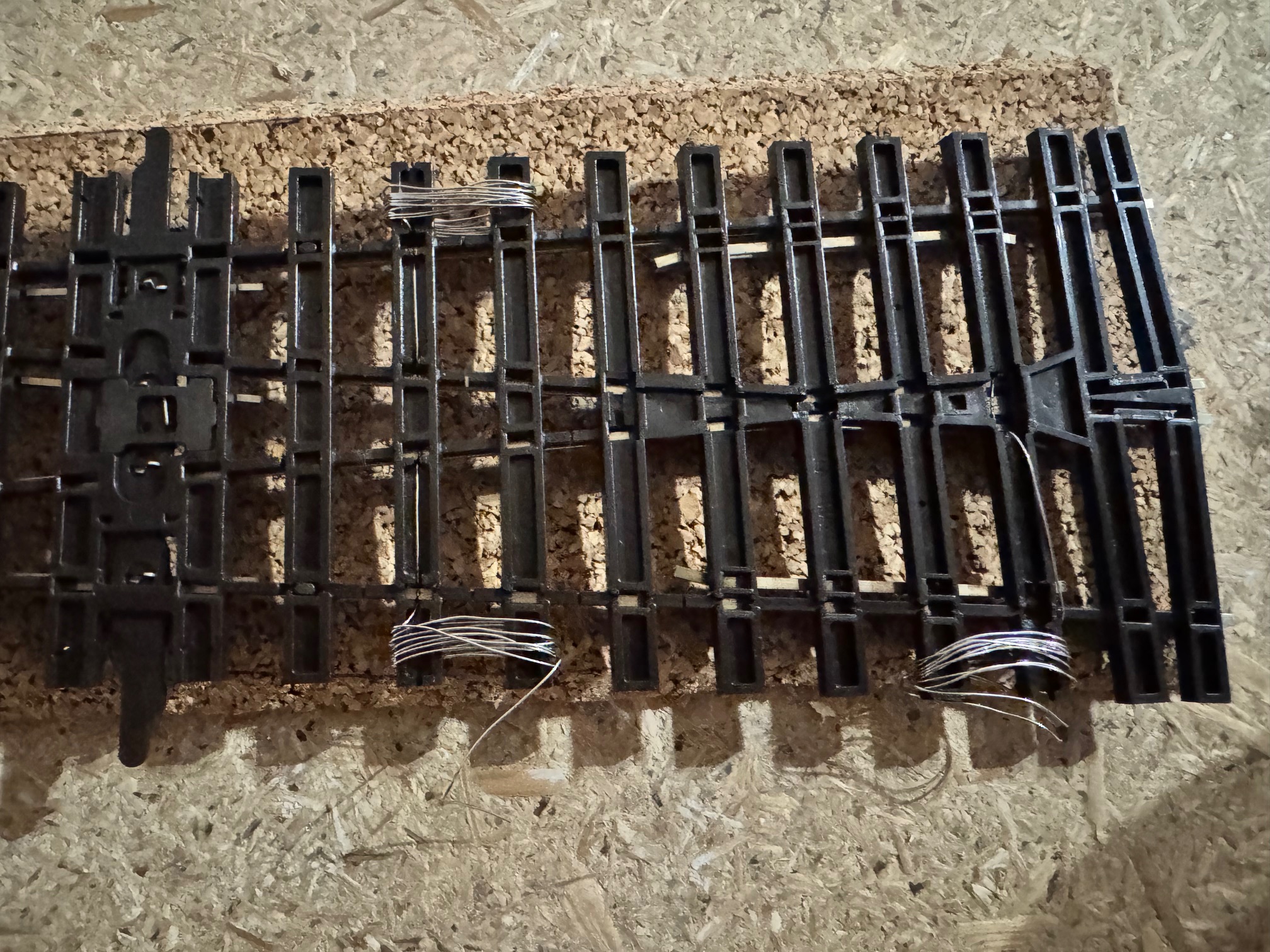

J’arrive bientôt au câblage du TJD et j’avoue ne pas tout comprendre . Sur le TJD de PECO il y a 3 branchements de chaque côté avec des fils métalliques . Pour les deux en extrémités , j’ai bien compris c’est pour ré alimenter les pointes de coeur (fils verts sur le plan)

Les 4 autres fils sont soudés sous les rails et alimentent deux rails à chaque fois !! C’est là que je coince . Je ne sais pas où les brancher

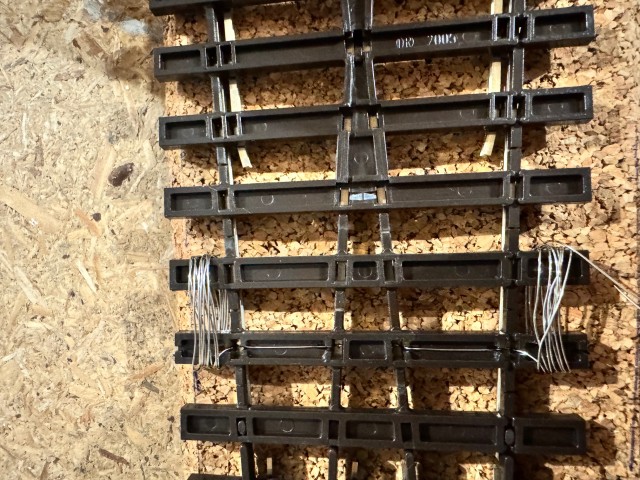

je joins le plan mentionné plus haut et qui est sur le site PECO . Là où j'ai mis les flèches sur les connections rouge et bleue , est ce que ce sont les fils métalliques que je montre en photo ?
Merci d'avance
Dominique

Bonjour

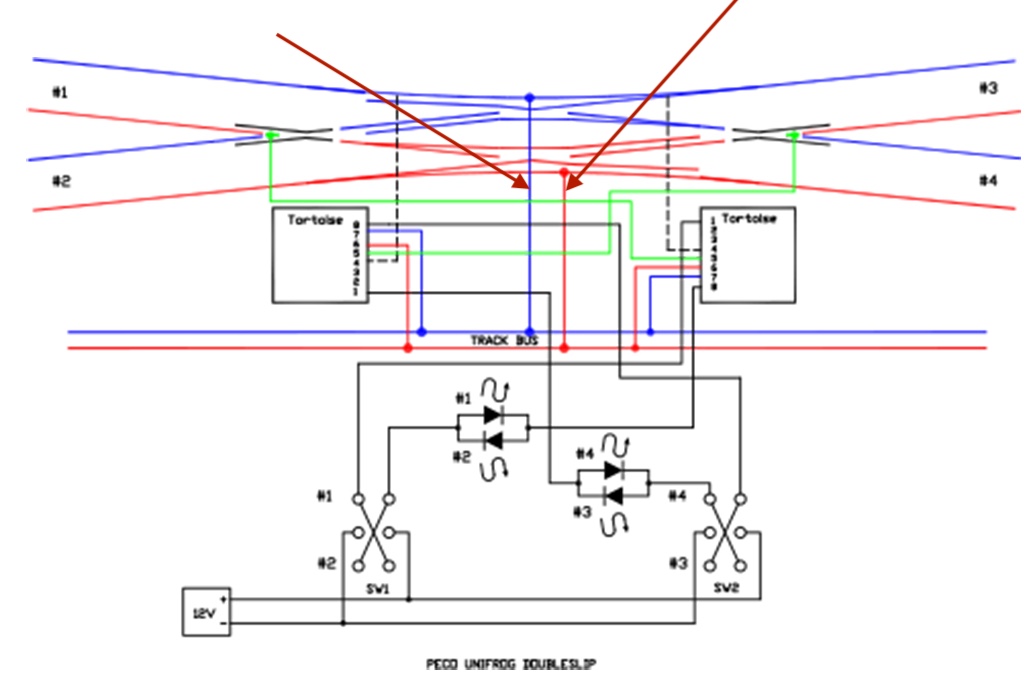

Qui peut me dire à quoi correspondent les deux pointillés noirs qui sont branchés à la borne 4 du Tortoise et provenant du rail bleu ?
merci d'avance
Dominique
