plan pont tournant
-
3Dfusion
- Senior
- Messages : 75
- Enregistré le : 03 févr. 2021, 23:22
- Localisation : Corse
- A été remercié : 1 fois
plan pont tournant
Bonjour à tous,

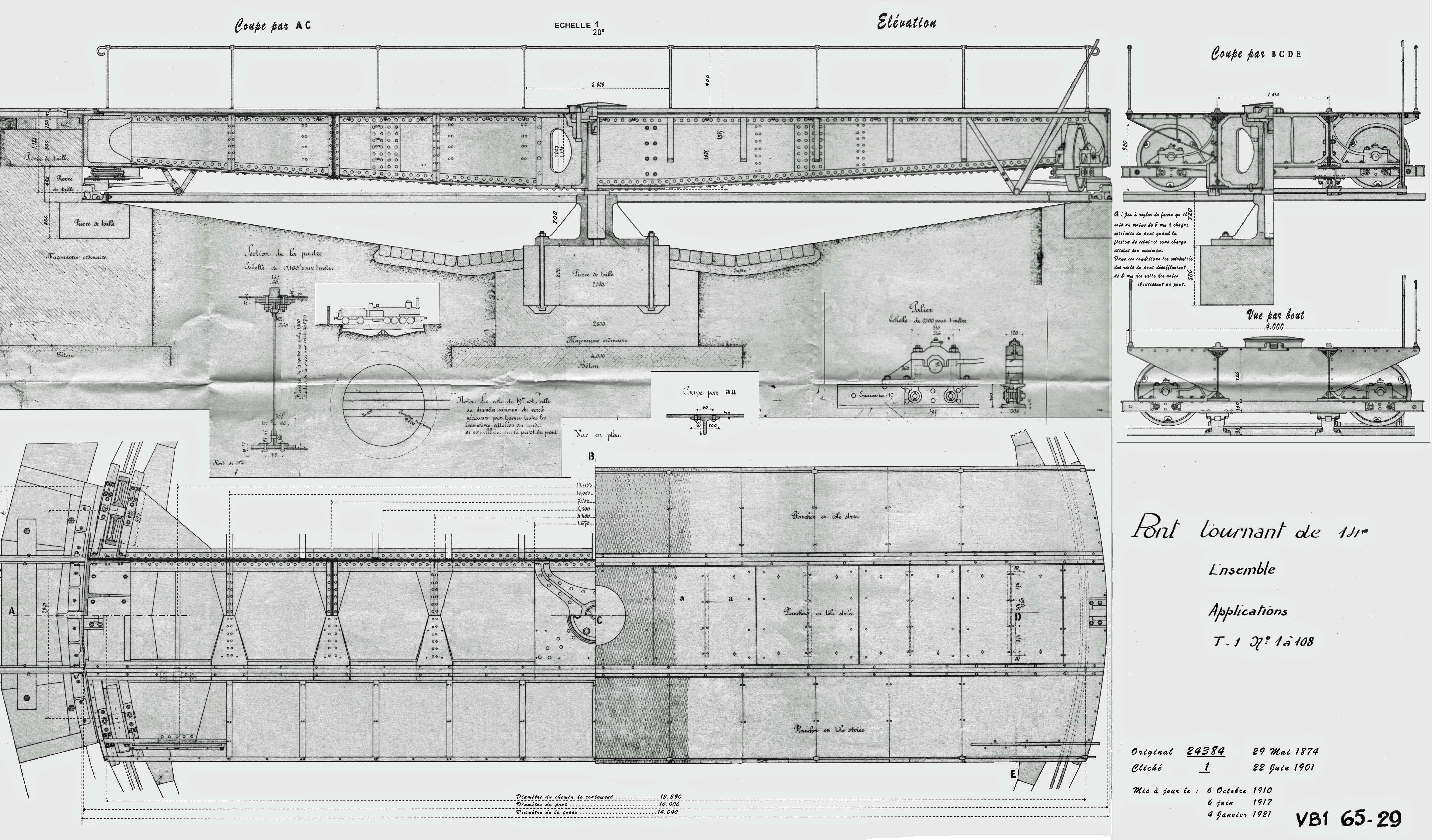

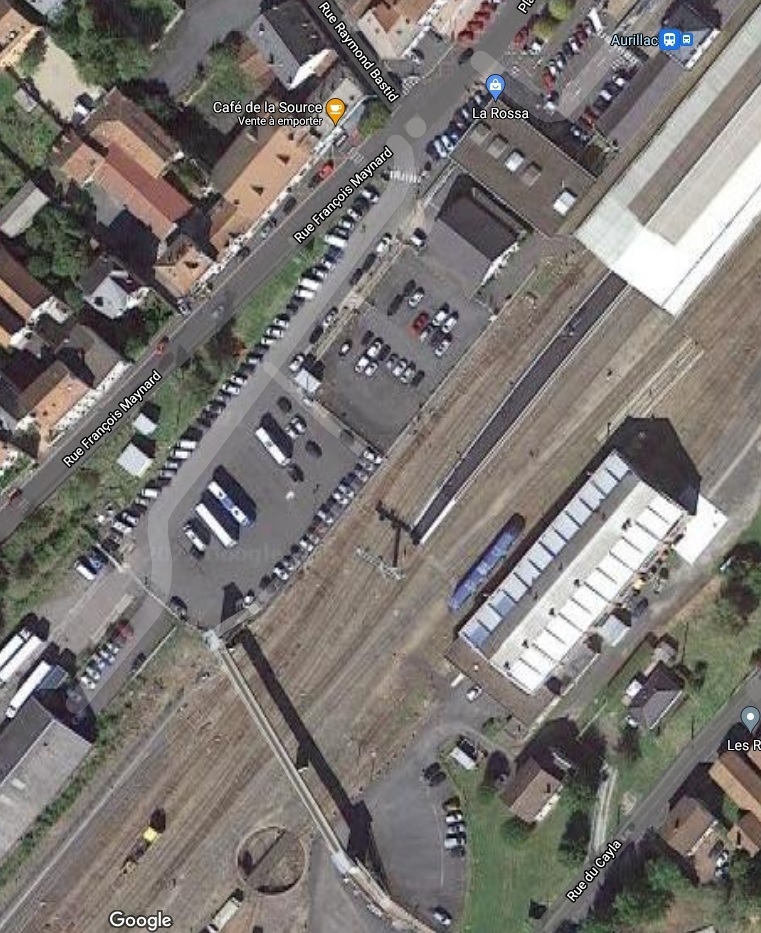

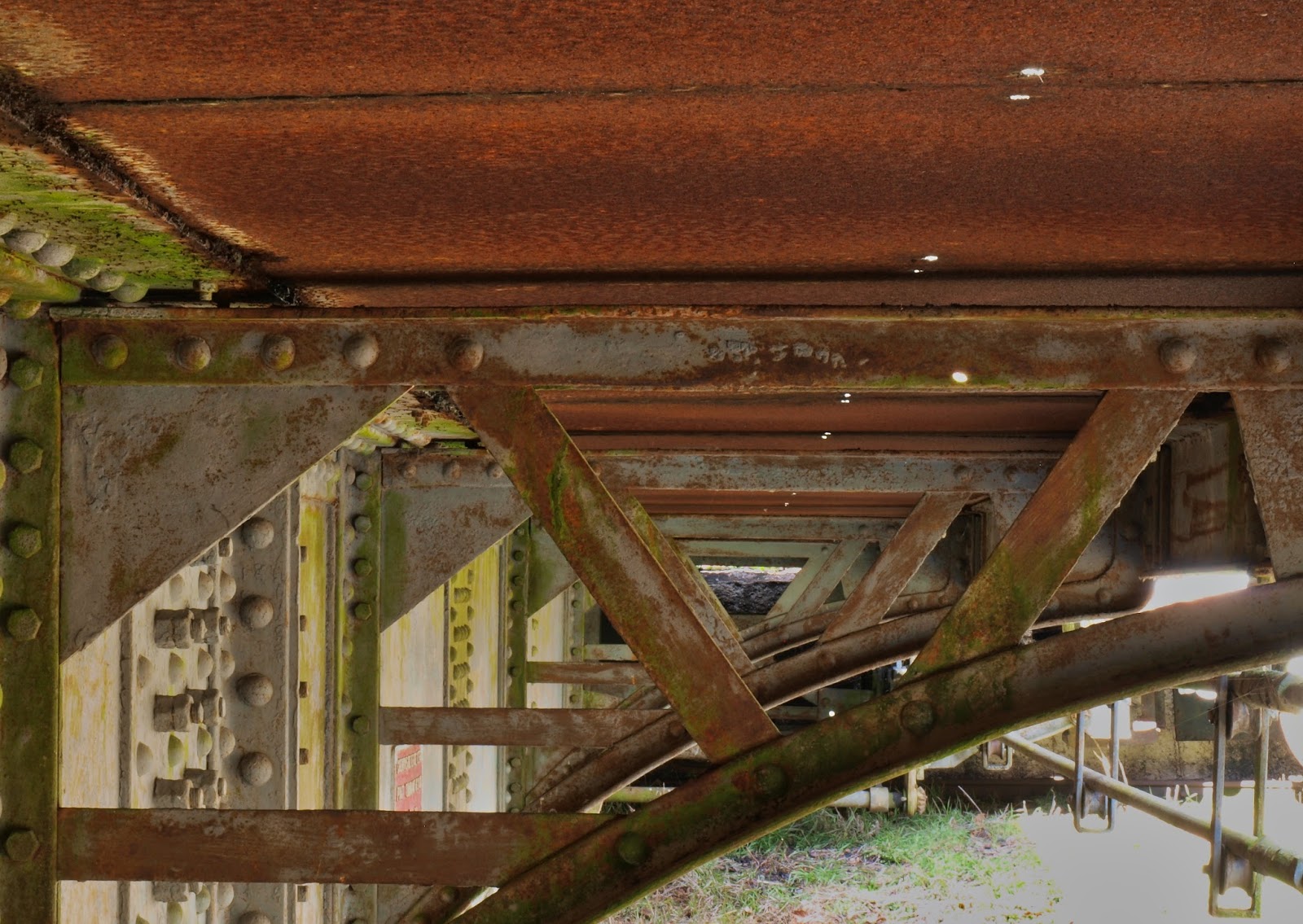

j'ai une question concernant ce plan, est-ce que je vois mal ou est-ce qu'il y a des roues que d'un seul coté? est-ce quelqu'un a d'autres plans?ou d'autres vues de ce plan? je cherche à modéliser cette partie que je ne vois pas sur le plan: Je cherche aussi un plan pour un petit pont tournant pour locotracteur comme celui qu'on aperçoit sur google maps en gare d'Aurillac

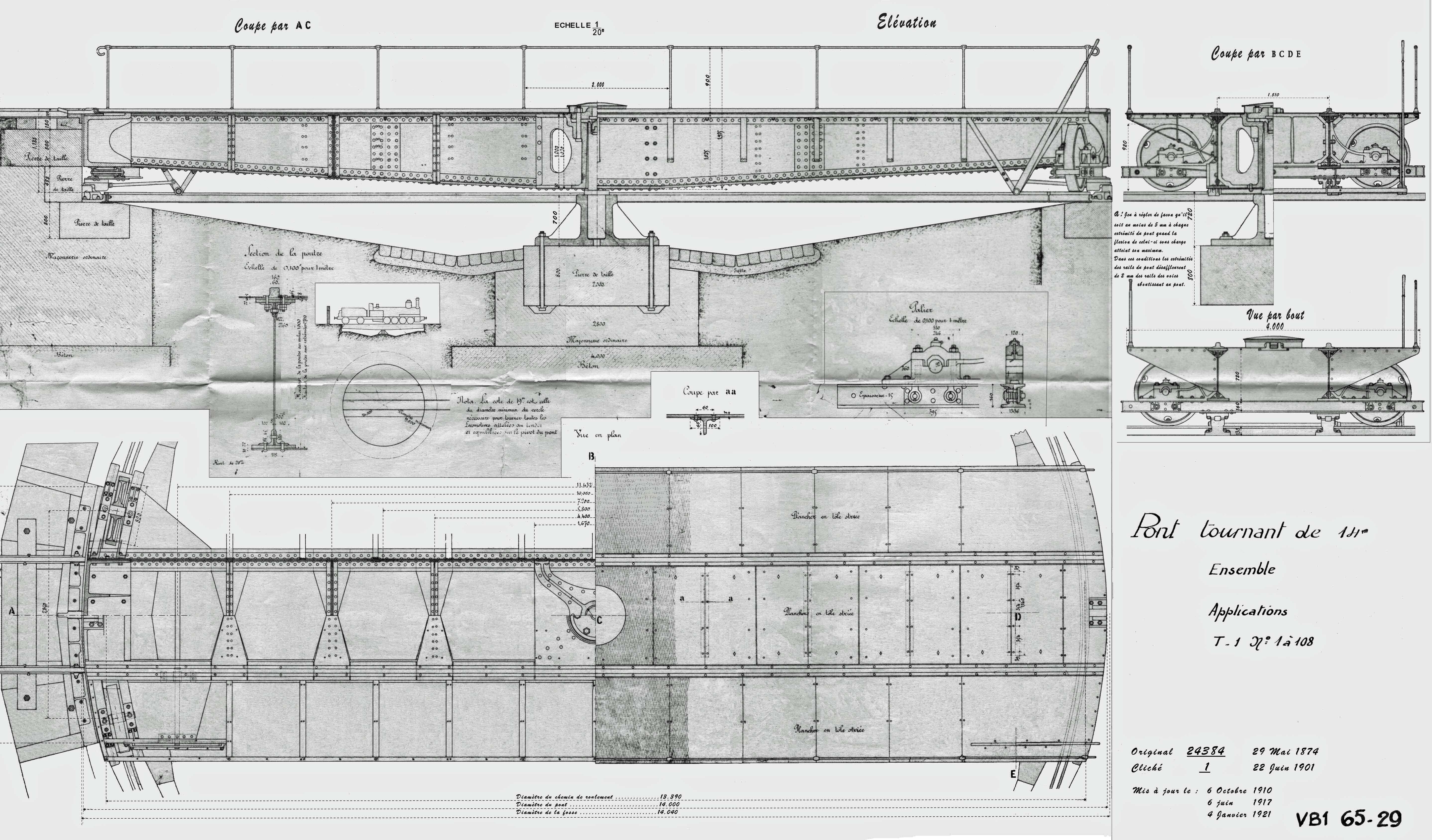

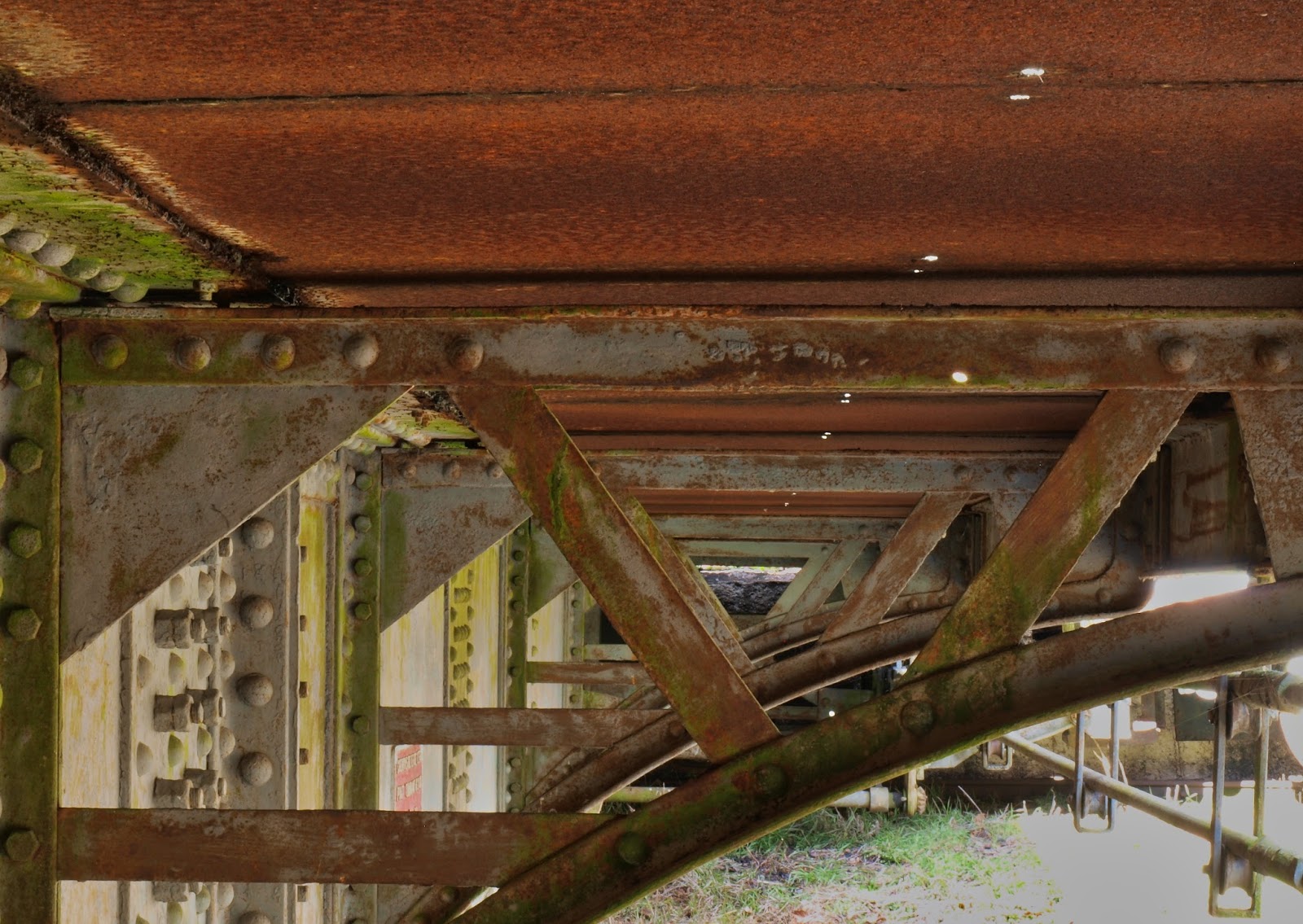

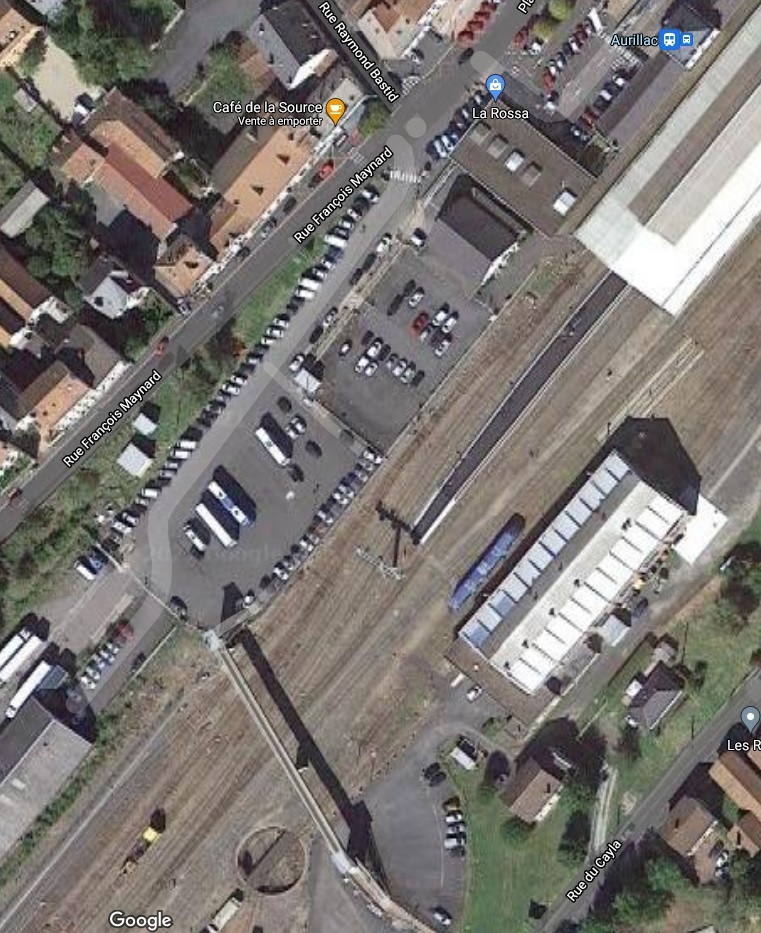

j'ai une question concernant ce plan, est-ce que je vois mal ou est-ce qu'il y a des roues que d'un seul coté? est-ce quelqu'un a d'autres plans?ou d'autres vues de ce plan? je cherche à modéliser cette partie que je ne vois pas sur le plan: Je cherche aussi un plan pour un petit pont tournant pour locotracteur comme celui qu'on aperçoit sur google maps en gare d'Aurillac
-
parsifal
- Gold
- Messages : 209
- Enregistré le : 28 févr. 2018, 15:41
- Localisation : oise
- A été remercié : 33 fois
Re: plan pont tournant
Bonsoir,
Il y a des roues des 2 cotés mais la partie gauche du dessin est en coupe.C'est pour ça qu'elles ne sont pas représentées.
Cordialement.
Il y a des roues des 2 cotés mais la partie gauche du dessin est en coupe.C'est pour ça qu'elles ne sont pas représentées.
Cordialement.
-
Yann-V
- Expert
- Messages : 102
- Enregistré le : 09 janv. 2011, 19:44
- Localisation : Loire Atlantique
- A été remercié : 1 fois
Re: plan pont tournant
Bonjour, il y a des roues des deux côtés (voir vue de dessus) , sur ce genre de dessin, pour mettre un maximum de détails en peu de vues, les coupes sont simplifiées et il faut "lire entre les lignes".
Kenavo
Yann
Kenavo
Yann
-
jlefebvre
- Gold
- Messages : 287
- Enregistré le : 18 mars 2016, 19:10
- Localisation : Toulouse, Najac
- A été remercié : 4 fois
Re: plan pont tournant
Bonjour,
De mémoire le pont d'Aurillac est un 17 mètres dont le plan est sorti dans Modèles ferroviaires ... Je crois que les 17 mètres sont des 14 mètres allongés et il a existé des 12 mètres. Je donne cette précision pour ceux qui veulent un pont-tournant sans démonter la cloison entre le salon et la chambre à coucher ...
12 mètres par exemple à Bagnères de Bigorre. Et 14 mètres à Espalion.
JL
De mémoire le pont d'Aurillac est un 17 mètres dont le plan est sorti dans Modèles ferroviaires ... Je crois que les 17 mètres sont des 14 mètres allongés et il a existé des 12 mètres. Je donne cette précision pour ceux qui veulent un pont-tournant sans démonter la cloison entre le salon et la chambre à coucher ...
12 mètres par exemple à Bagnères de Bigorre. Et 14 mètres à Espalion.
JL
