Bonjour à tous,
Je n'ai pas prévu de parler de 45T ou autre microsillon mais du signal qui commande l'arrêt différé, c'est-à-dire se mettre immédiatement en marche à vue.
En version signal mécanique, il est disponible chez LMJ. Mais en version signal lumineux, à me tromper, je n'ai rien trouvé.
A partir de ma documentation disponible (voir liste ci-dessous), voilà une première ébauche du panneau unifié de type R
Documentation disponible:
- La signalisation ferroviaire, Roger Retiveau
- Signaux et Installations fixes, Loco Revue, Planches 0-12-12 et 0-18-01
Rien n'est précisé sur la taille des lampes mais j'en ai déduit à partir du schéma au 1/43 de M. Pichon père qu'il s'agit de lampe de 160.
Par contre, la documentation des signaux de ce type au 1/87 de Decapod font était de 2 types de cible (petit et grand format).
Si vous avez d'autres documentations à ce propos, je suis preneur. D'avance merci
A suivre
Fabrice
Je n'ai pas prévu de parler de 45T ou autre microsillon mais du signal qui commande l'arrêt différé, c'est-à-dire se mettre immédiatement en marche à vue.
En version signal mécanique, il est disponible chez LMJ. Mais en version signal lumineux, à me tromper, je n'ai rien trouvé.
A partir de ma documentation disponible (voir liste ci-dessous), voilà une première ébauche du panneau unifié de type R
Documentation disponible:
- La signalisation ferroviaire, Roger Retiveau
- Signaux et Installations fixes, Loco Revue, Planches 0-12-12 et 0-18-01
Rien n'est précisé sur la taille des lampes mais j'en ai déduit à partir du schéma au 1/43 de M. Pichon père qu'il s'agit de lampe de 160.
Par contre, la documentation des signaux de ce type au 1/87 de Decapod font était de 2 types de cible (petit et grand format).
Si vous avez d'autres documentations à ce propos, je suis preneur. D'avance merci
A suivre
Fabrice
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
- Platinum
- Messages : 1592
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 36 fois
Re: Disque
La cible ronde peut servir à autre chose que le disque (signal annonçant un sémaphore de BAPR par exemple).
Le nombre de feux à présenter est alors inférieur (A et VL).
C'est peut-être pour ça qu'il y aurait deux tailles de cibles différentes?
Picard un jour, Picard toujours.
Fred.
Fred.
- Bagages Express
- Platinum
- Messages : 2350
- Enregistré le : 02 avr. 2008, 11:42
- A remercié : 118 fois
- A été remercié : 201 fois
Re: Disque

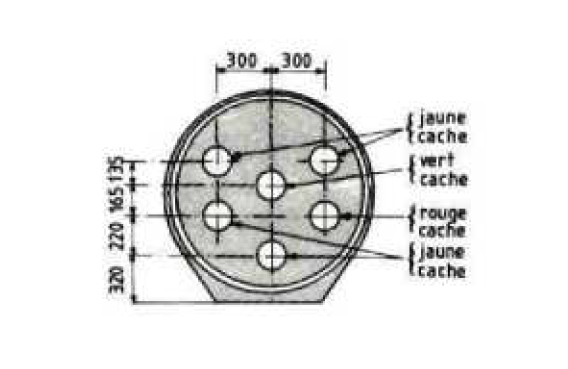

Dessin extrait de "la signalisation ferroviaire" de Roger Retiveau
La définition n'est pas au top
La définition n'est pas au top
Re: Disque
Bonjour,

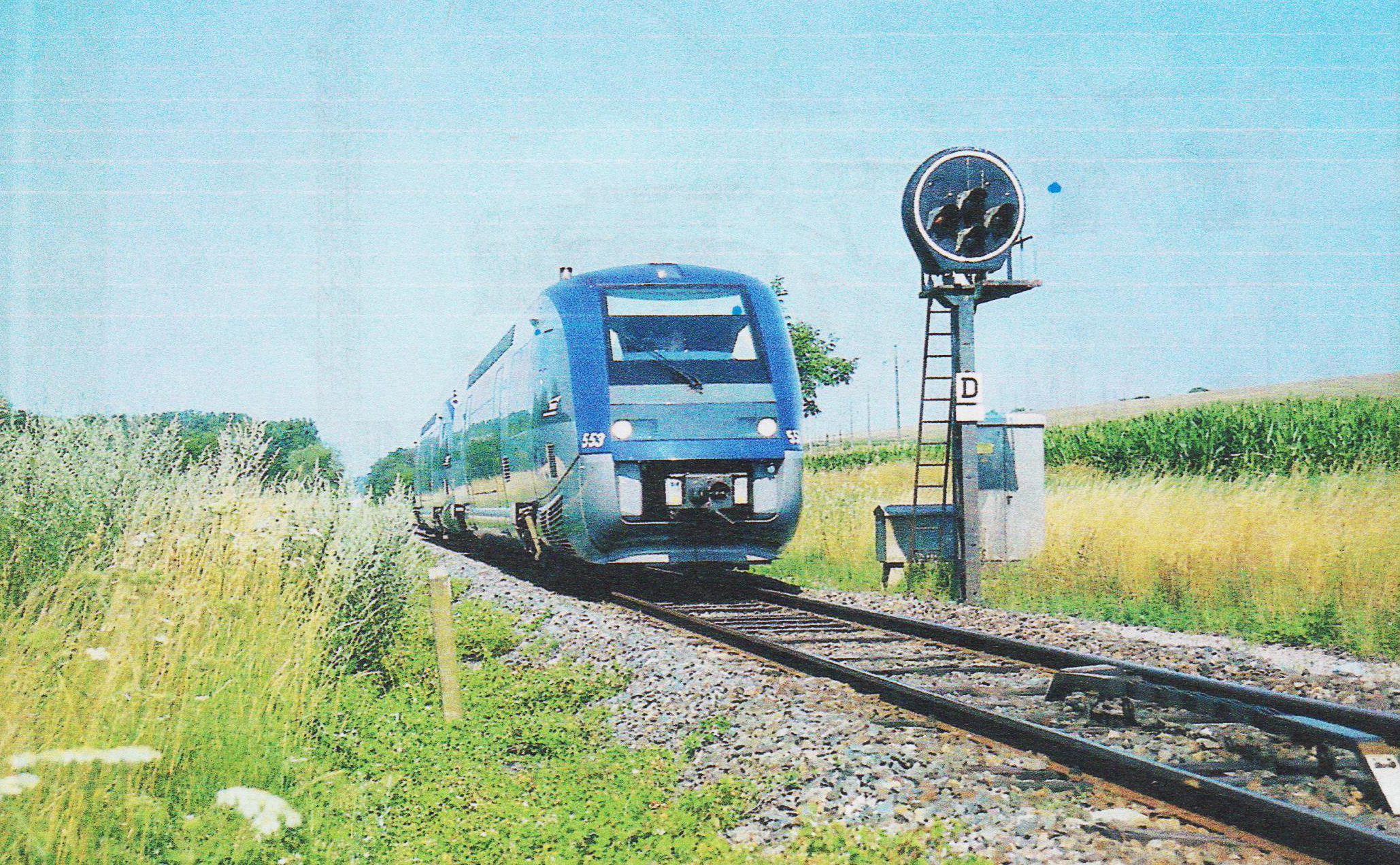

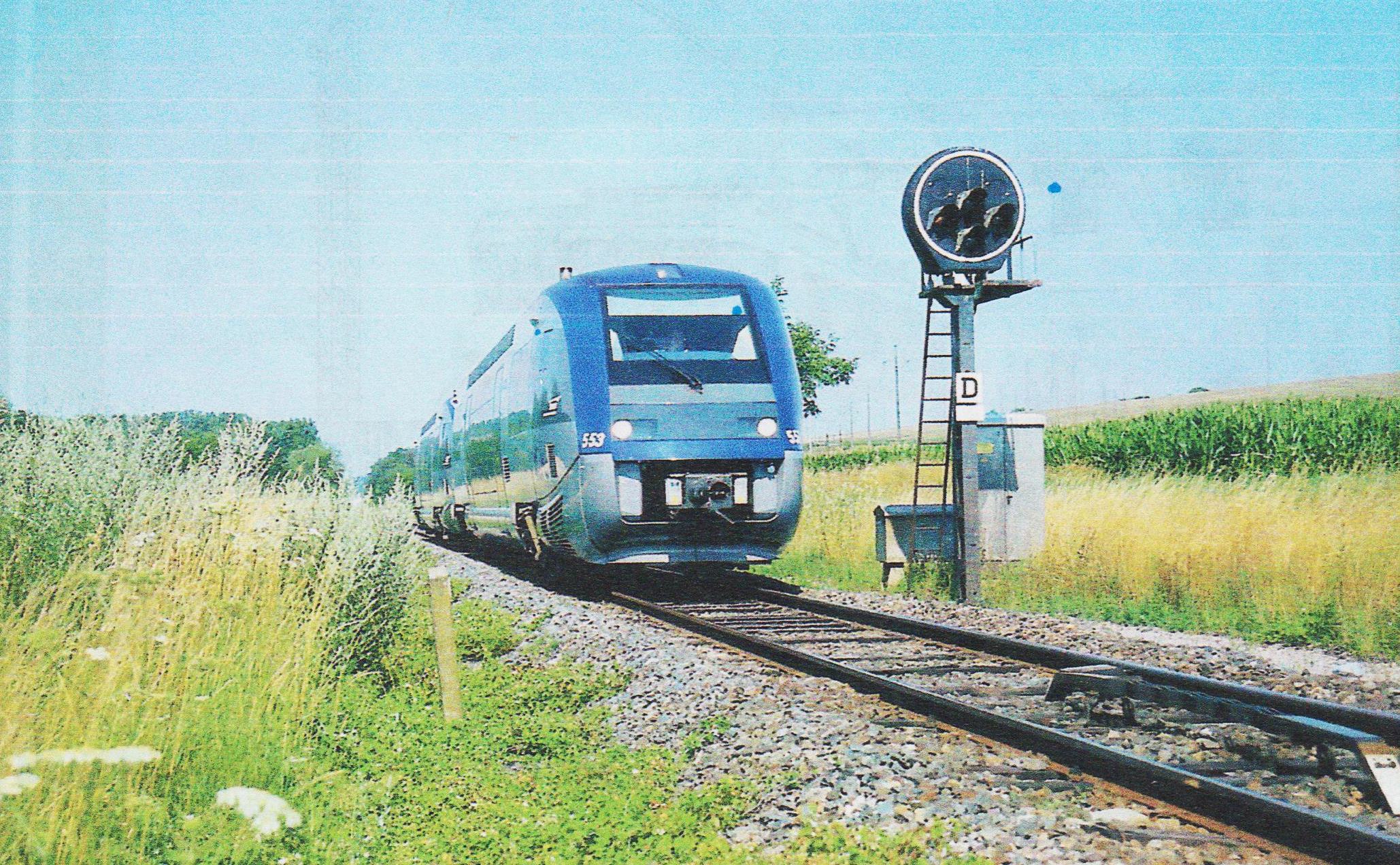

Page 118 du livre d'Alain Guernigon Histoire de la signalisation ferroviaire française.
Une autre planche, avant les cibles "plastiques" et la modification de la réglementation imposant un écart maximum entre les feux allumés.
Claude
Page 118 du livre d'Alain Guernigon Histoire de la signalisation ferroviaire française.
Une autre planche, avant les cibles "plastiques" et la modification de la réglementation imposant un écart maximum entre les feux allumés.
Claude
-
- Debutant
- Messages : 6
- Enregistré le : 17 janv. 2019, 08:31
- Prénom : Jean-Paul
- Localisation : NANCY
- A été remercié : 2 fois
Re: Disque
Bonjour à tous!
Pour mes besoins personnels j'ai réalisé plusieurs types de signaux pour mon réseau en HO. Maintenant que je suis passé en O ,ma dernière

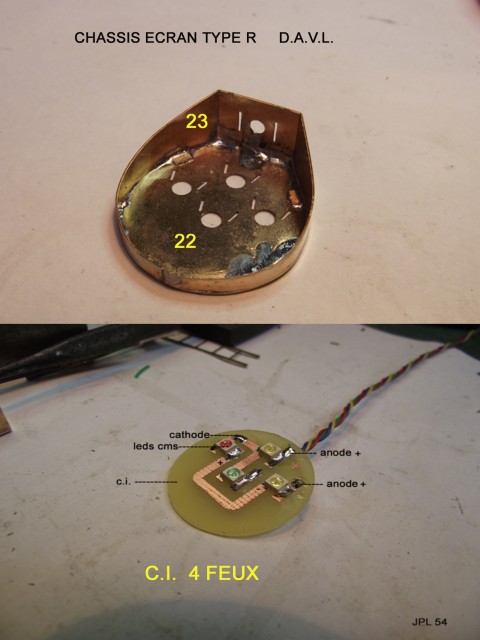

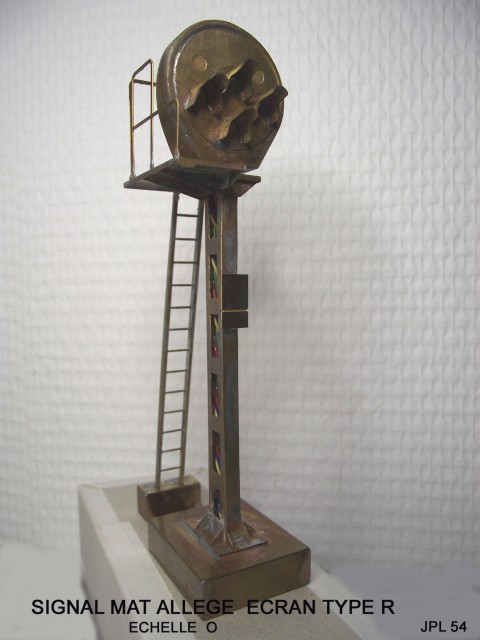

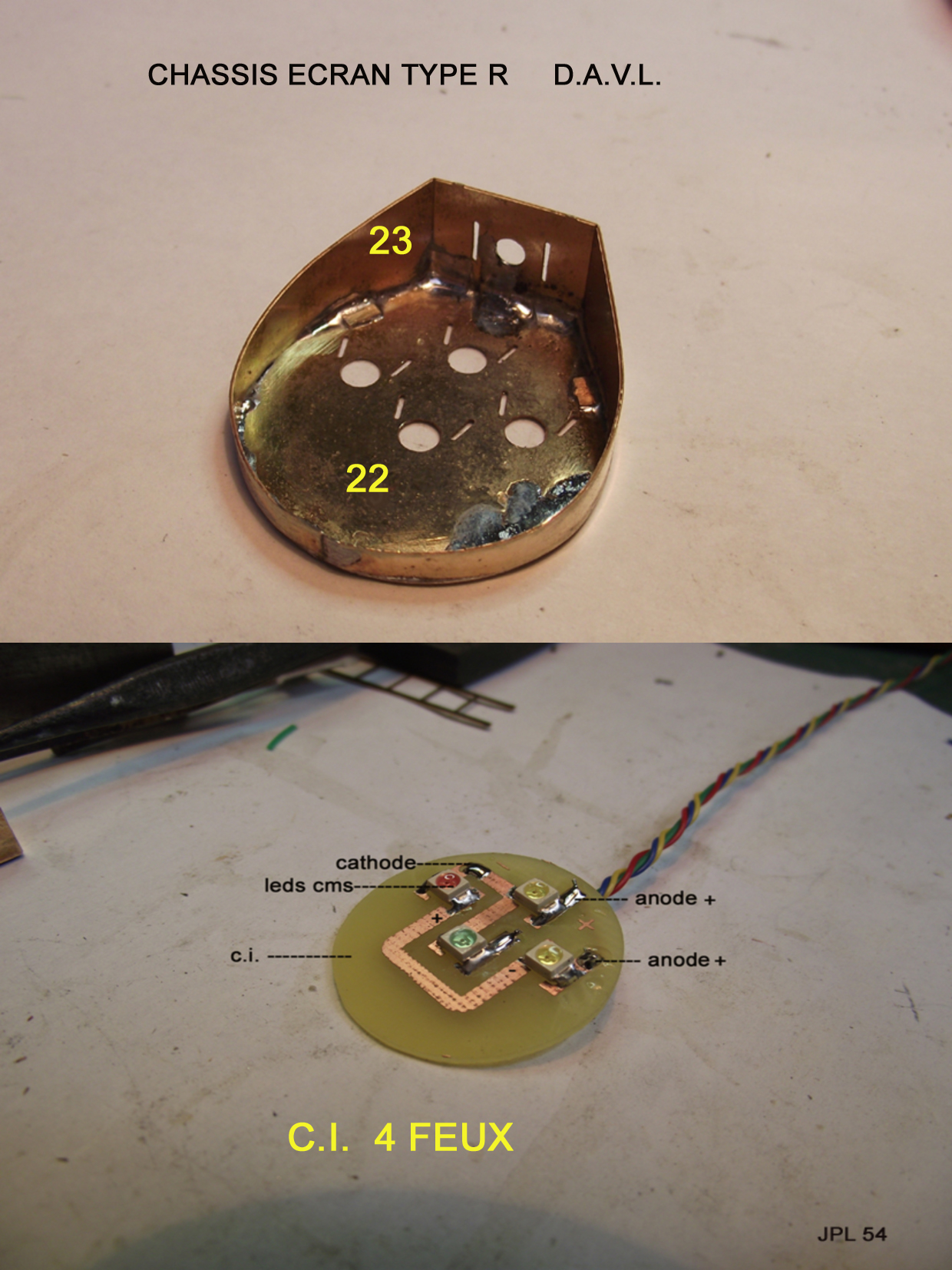

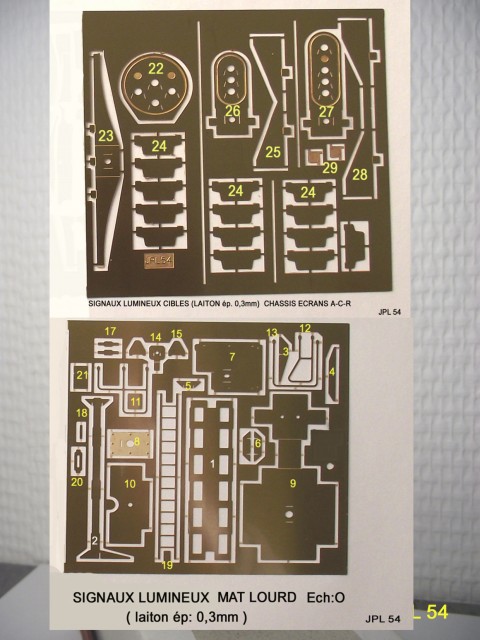

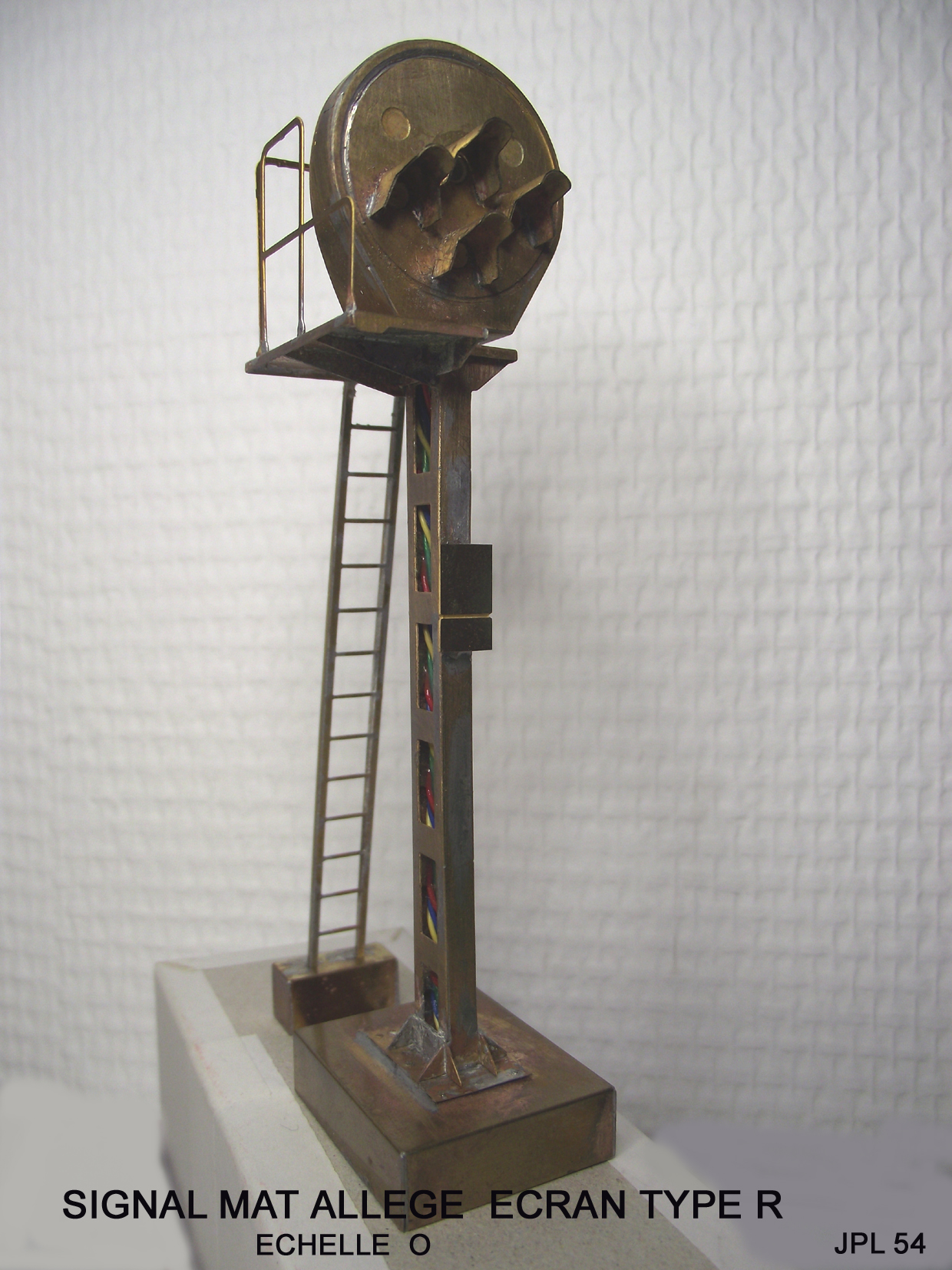

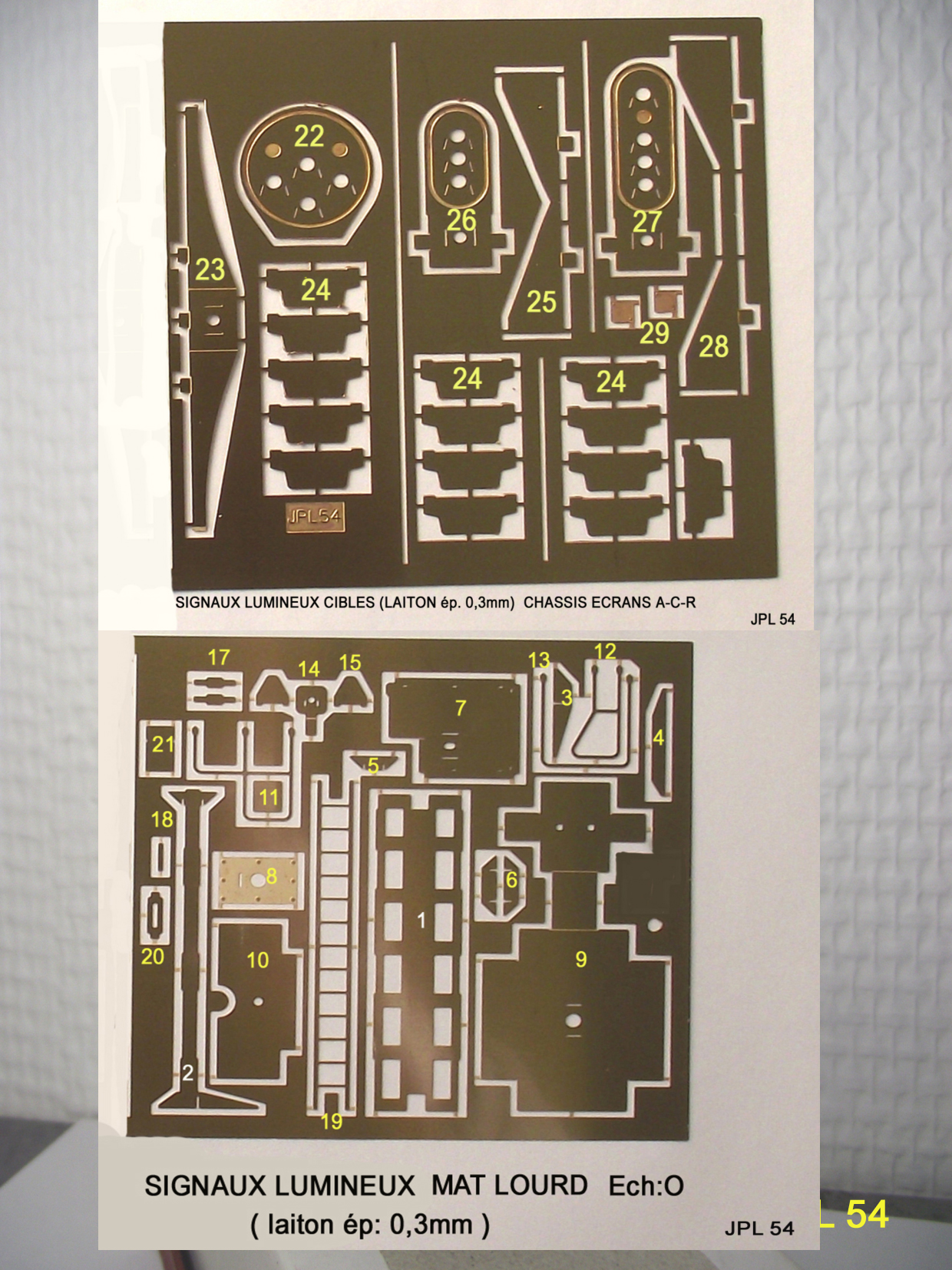

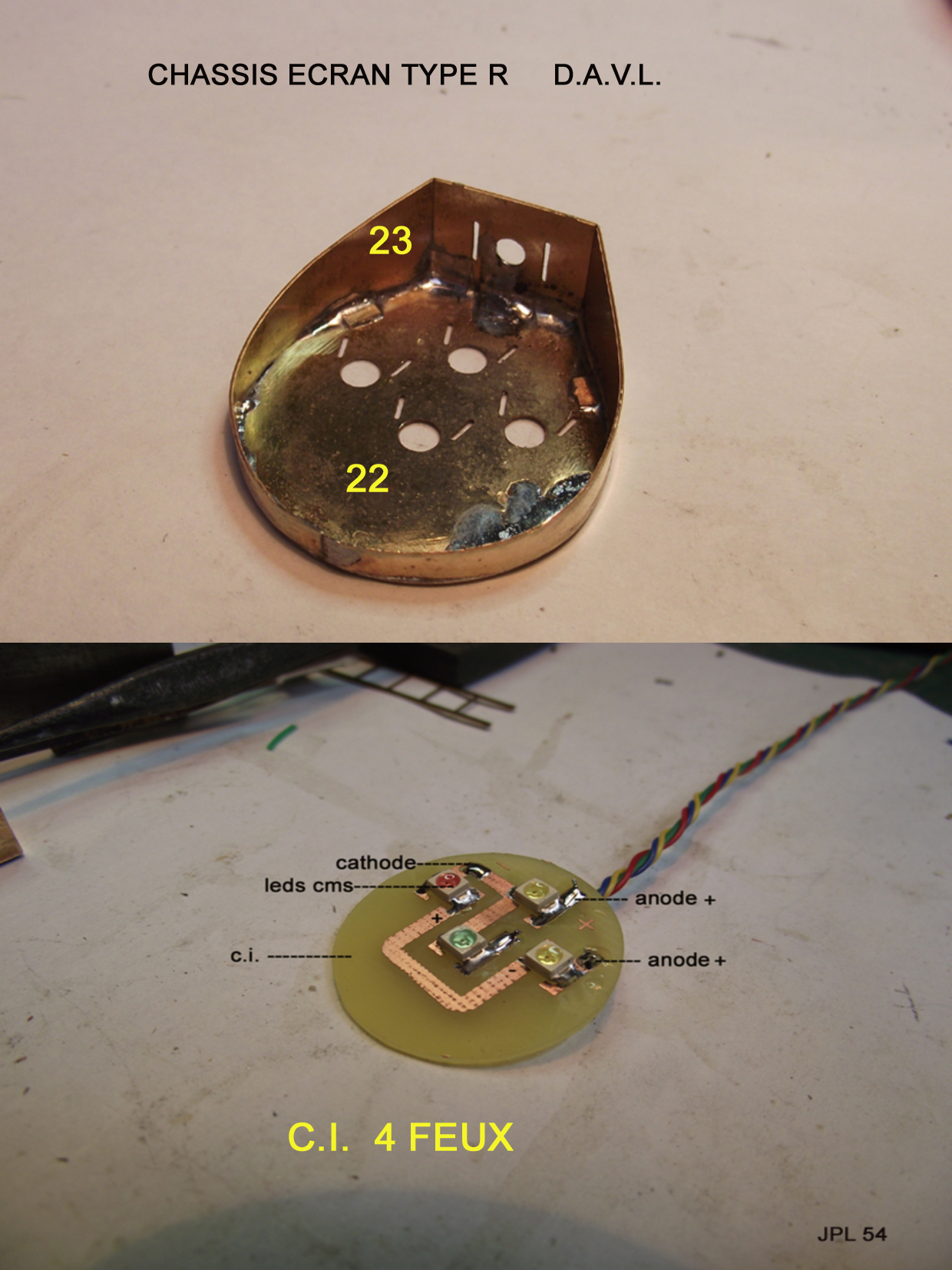

réalisation est justement un signal type D avec écran type R sur mât allégé ( cible en composite diam. 1200mm H. 1255 4 feux diam. 160 D.A.V.L.) voir photos en annexe.
Autre possibilité cibles en tôle diam.1080mm D.A.VL. ou diam. 1200mm D.A.PA.R.VL.
Pour mes besoins personnels j'ai réalisé plusieurs types de signaux pour mon réseau en HO. Maintenant que je suis passé en O ,ma dernière
réalisation est justement un signal type D avec écran type R sur mât allégé ( cible en composite diam. 1200mm H. 1255 4 feux diam. 160 D.A.V.L.) voir photos en annexe.
Autre possibilité cibles en tôle diam.1080mm D.A.VL. ou diam. 1200mm D.A.PA.R.VL.
- ffayolle
- Platinum
- Messages : 4516
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 216 fois
- A été remercié : 139 fois
Re: Disque
Merci pour les informations
Très belle réalisation, il fallait en parler
Très belle réalisation, il fallait en parler
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
- ffayolle
- Platinum
- Messages : 4516
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 216 fois
- A été remercié : 139 fois
Re: Disque
Bonsoir à tous,
Et voilà les travaux du jour

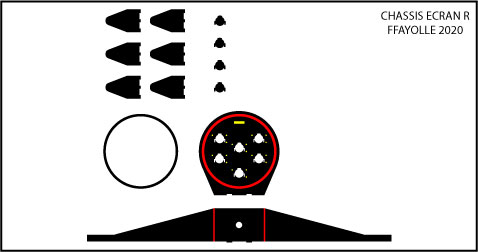

Le châssis écran R est maintenant dessiné. A suivre...
Fabrice
Et voilà les travaux du jour
Le châssis écran R est maintenant dessiné. A suivre...
Fabrice
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
