Une ch'tite gare Nord .. en briques !!

[stratus]

Ce type d'assemblage c'est ce qui se pratique en général. Il me semble que cela se nomme "assemblage à queue droite". Pour faciliter le positionnement je recommanderais de prévoir au moins 2 emboitements de moindre largeur que ce qui est proposé (un seul).

Pour les épaisseurs et pour du Zéro il est préférable de prévoir du 6 mm pour les mûrs extérieurs (ou 2 fois 3mm ce qui permet des assemblages intermédiaires invisibles en tenon/mortaise pour les mûrs intérieurs et les planchers éventuels).

Pour les parements, du bristol gravé de 0,8 mm fait parfaitement l'affaire.

C'est ainsi que j'ai pratiqué et pour les emboitements et pour les parements. En ce qui concerne l'habillage des mûrs, comme j'avais opté pour du crépis j'ai utilisé du papier de verre ; le principe reste le même si on met en œuvre des briques Redutex.

[PIERRE]

Super
J'ai réalisé des murets en Redutex, et ça se plie très bien : on pourrait envisager le coin en Redutex ..

le seul défaut en pliant le REDUTEX, c'est que les briques en angle ne donnent pas l'impression de petite longueur sur grande longueur...
(pas sûr d'être très clair...)

[Papy]

...le seul défaut en pliant le REDUTEX, c'est que les briques en angle ne donnent pas l'impression de petite longueur sur grande longueur...
(pas sûr d'être très clair...)

Et en imprimant les parements d'angle en 3D?
Je me suis mis à la 3D "résine" il y a peu et ne suis, de loin, pas encore un spécialiste, mais il me semble qu'on peut reproduire des détails très fins....

[stratus]

Quelques exemples de parements réalisés en bristol gravé de 0,8 mm.

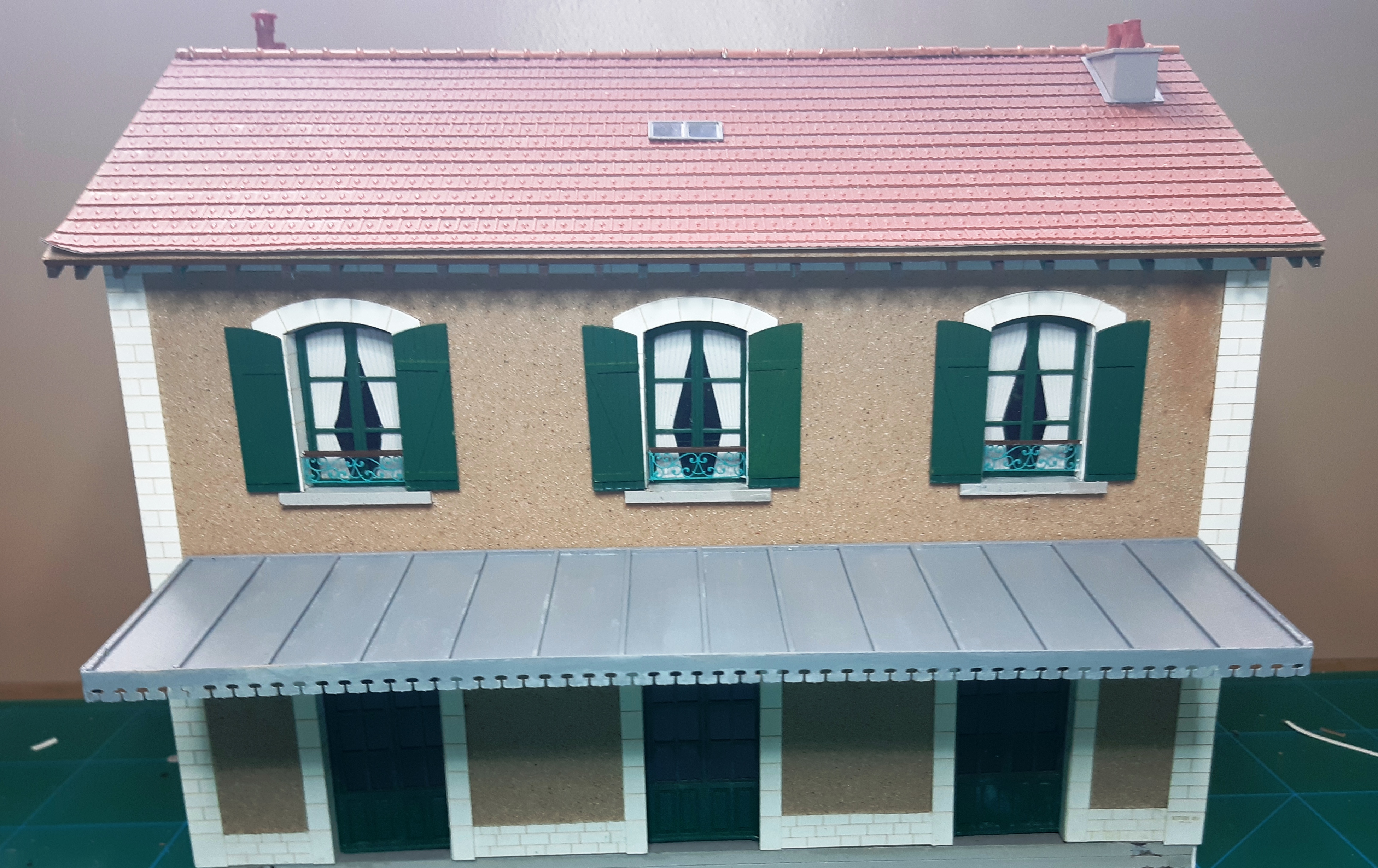

Façade de gare PLM coté quais :

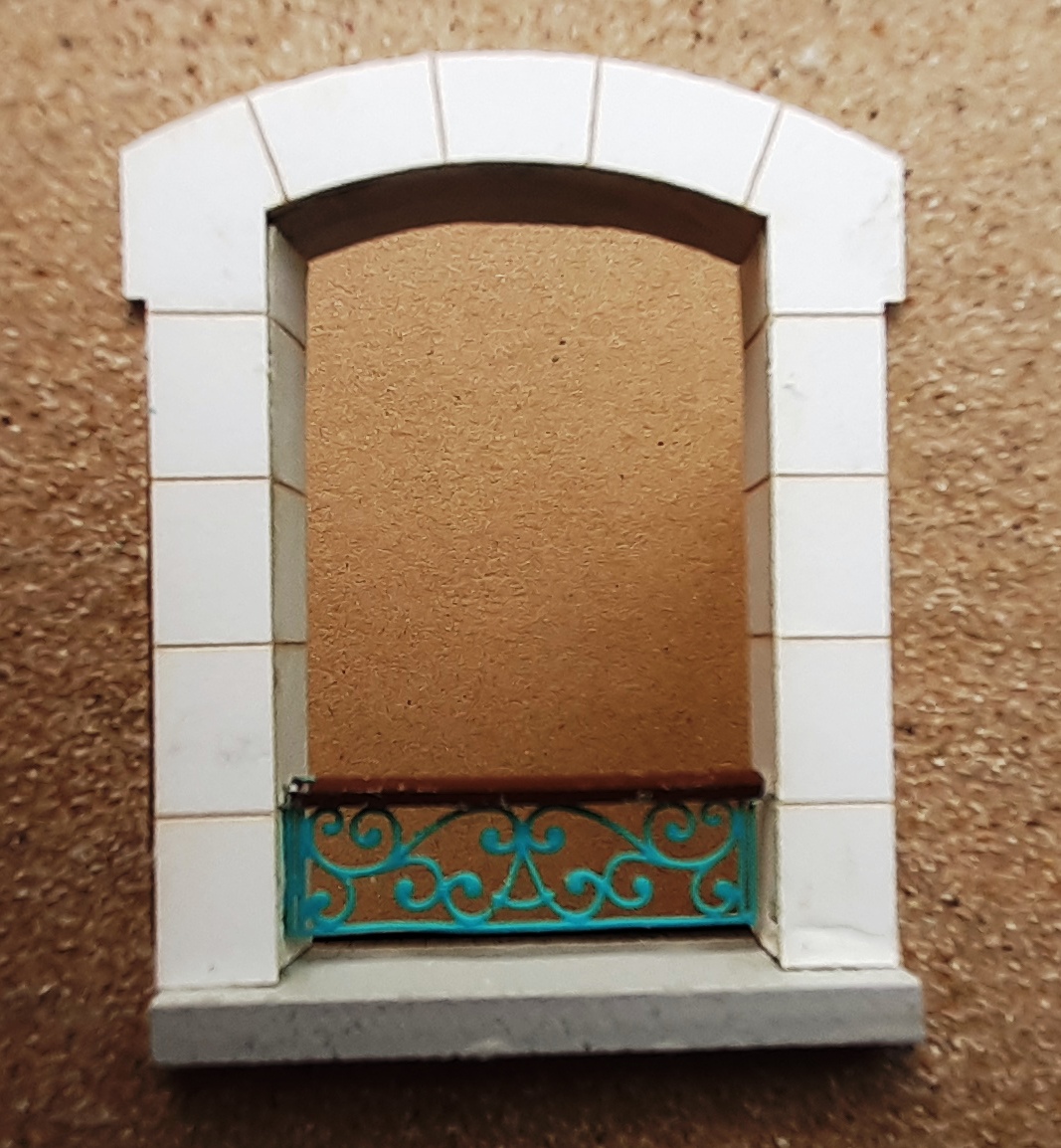

Parements d'une fenêtre d'étage :

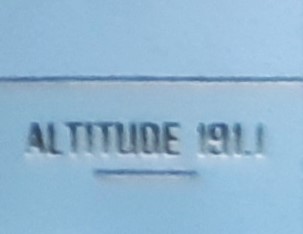

On peut même se faire plaisir en gravant une inscription (Ici l'altitude réelle du bâtiment en vrai) ; personne ne la voit mais on sait qu'elle est là

Petite astuce : faire en sorte que les parements recouvrent d'environ 1 mm l'habillage des mûrs (ici du papier de verre), ça cache, d'éventuelles, petites imperfections de découpes

[cdz183]

Je reconnais que la gravure laser, dans ce cas de figure, est topissime !

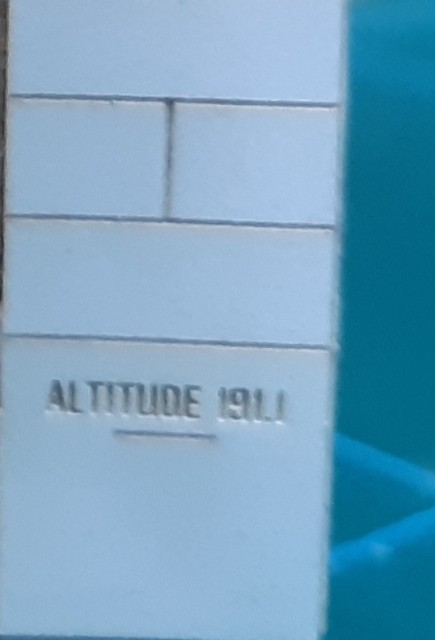

Parement d'angle avec inscription.jpg (8.89 Kio) Vu 1935 fois

[pelican]

On avance, on avance !

[Christophe]

Bonjour,

les photos de Stratus me conforte dans l'idée de faire les parements en carton fin.
Tant que les surfaces sont dévelopables, c'est assez simple à concevoir.

Pour répondre à la remarque de Papy sur la possibilité de les faire en impression 3D, je pratique aussi ce domaine.
Techniquement, à mon avis, oui c'est possible, le niveau de détail des impressions le permet largement.
En revanche, imprimer des grandes surfaces planes est assez compliqué à réaliser paradoxalement, il est très fortement déconseiller d'imprimer les pièces directement sur le plateau. En conséquence, il faut "blinder" les pièces de supports d'impression, sous peine d'échec lors de la phase d'impression, ou de déformations difficilement rattrapables une fois le processus terminé.

[stratus]

En fait, dans mes modèles, les parements ne sont pas "développés". Chaque face est découpée/gravée indépendamment.

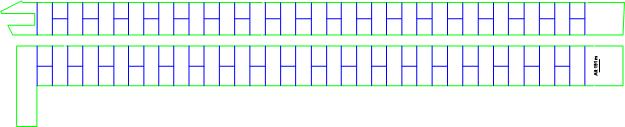

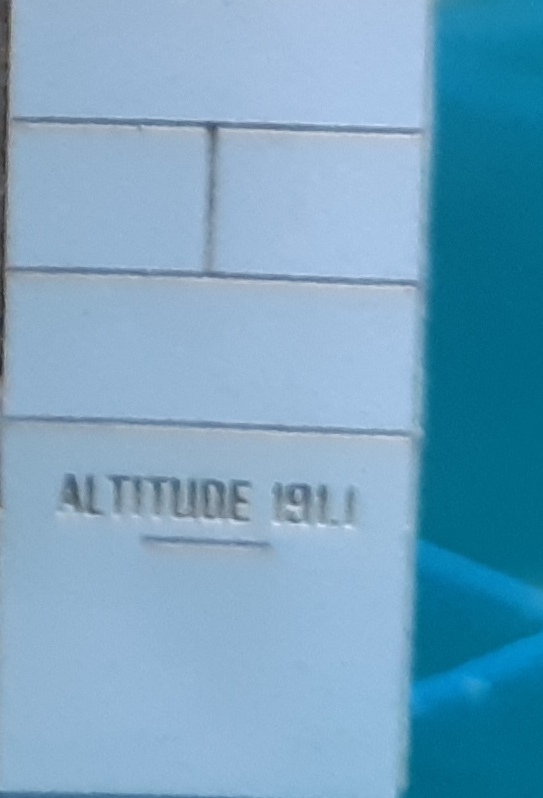

Dans le dessin il faut prévoir le recouvrement de l'un par l'autre et, bien sûr, la concordance des joints (cf. exemple ci-dessous : chainage d'angle avec la "fameuse inscription").

Il n'existe pas de code couleur "normalisé". Chaque sous-traitant propose sa propre chartre.
Ici les traits verts correspondent aux découpes extérieures, les traits bleus aux gravures (légères).


[CBACK]

Bonjour à tous.
Je remonte ce post, car un des contributeur de ce post, m'a demandé si je pouvais lui étudier la gare de Landelies.
Je fais de la découpe laser, et me suis attaqué à ce projet, suite à sa demande, début juin 2025.
Découpes et gravures Laser.
-CP 3mm
-Canson 08mm

L'ayant rencontré à l'Expo du Cendre, celui-ci m'a demandé d'essayer de faire les facades en briques.
Pas simple, car je souhaite que la modénature des briques, corresponde aux ouvertures et chainages de facades.
Les fichiers sont en cours.

C'est en Zéro 1/43.5

La gare étant symétrique, à ce jour, je n'ai étudié que la moitié de celle-ci.

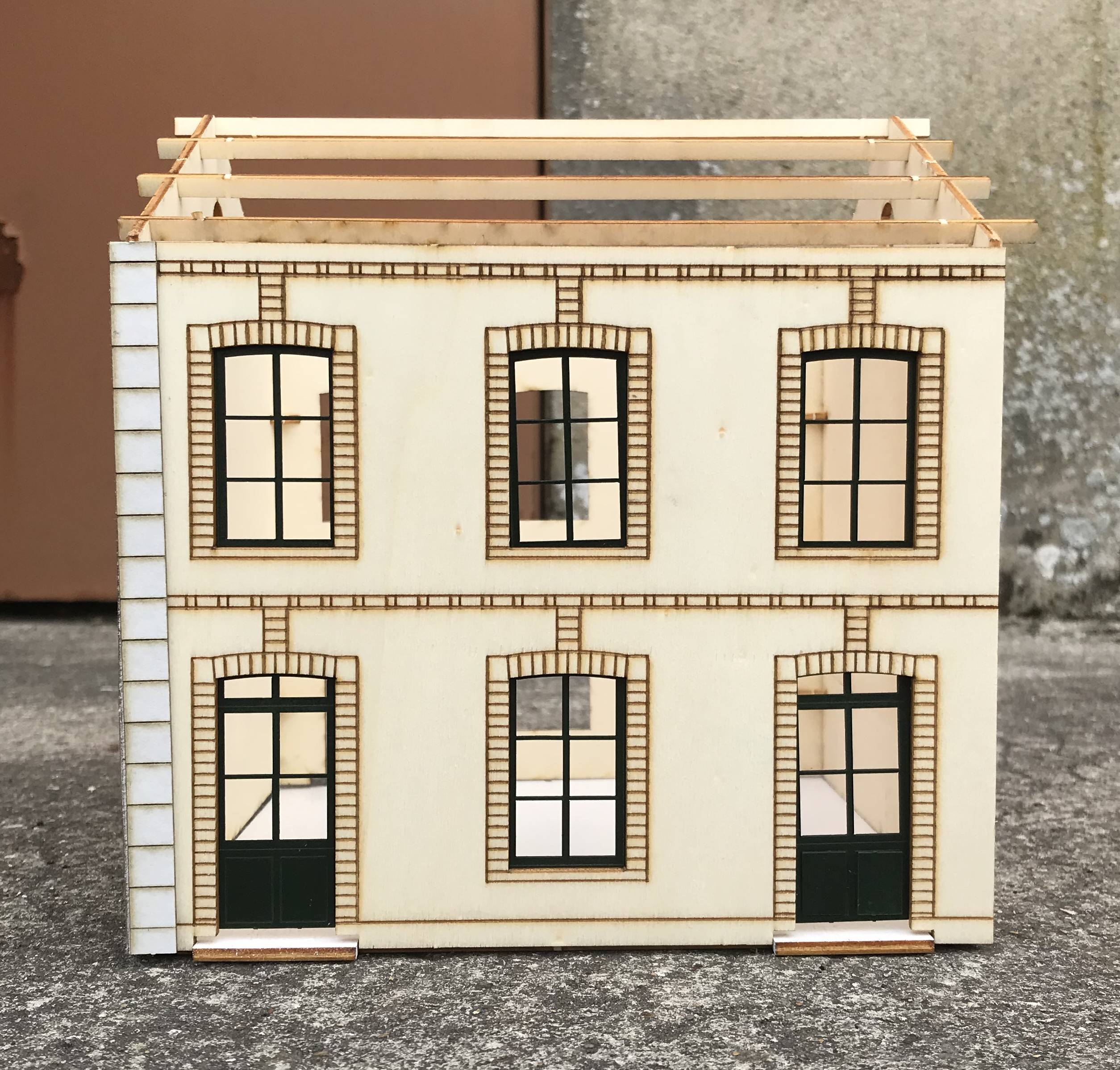

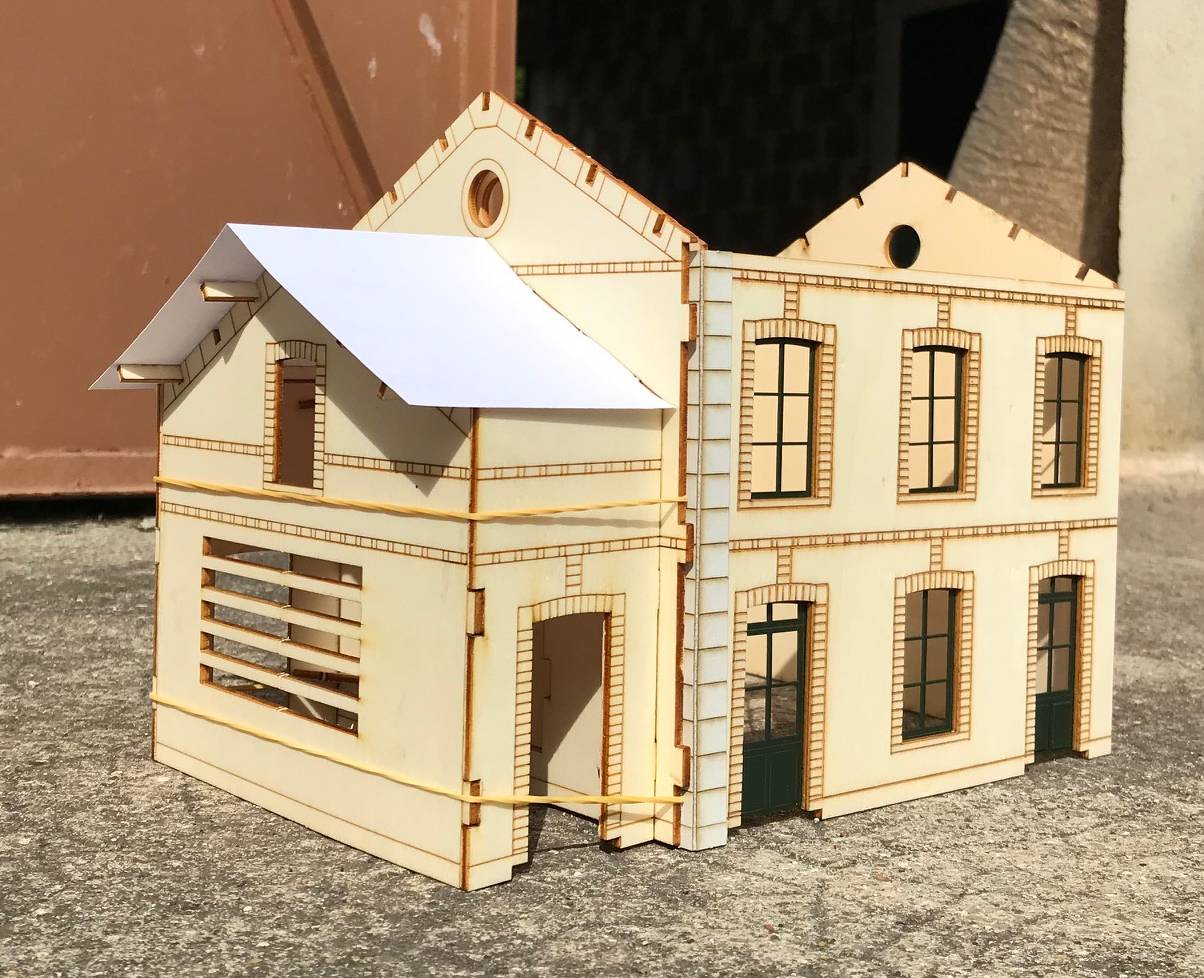

Les photos ci dessous, sont des protos de ce que j'ai réalisé sans les briques.
Pas d'inquiétudes, les volumes sont bons, et les découpes bizarres ne sont présentes que pour ne pas gaspiller du bois.
Ca va venir, mais je suis sur un BV 2 Portes que j'ai promis à un autre forumiste.

A suivre
Merci de m'avoir lu.

PS" Si vous avez des besoins, je suis là"

[ACROBAT]

Super chouette !!
merci pour l info !!
j ai bien une machine mais je ne maitrise pas !
il faut reconnaitre que la 3d resine et fil la cnc ca s apprend et ca demande du temps et on ne peut pas etre partout a la fois !!
je commence a me debrouiller n impression 3d mais la cnc est encore en attente!!
