Re: Une ch'tite gare Nord .. en briques !!
Ce type d'assemblage c'est ce qui se pratique en général. Il me semble que cela se nomme "assemblage à queue droite". Pour faciliter le positionnement je recommanderais de prévoir au moins 2 emboitements de moindre largeur que ce qui est proposé (un seul).
Pour les épaisseurs et pour du Zéro il est préférable de prévoir du 6 mm pour les mûrs extérieurs (ou 2 fois 3mm ce qui permet des assemblages intermédiaires invisibles en tenon/mortaise pour les mûrs intérieurs et les planchers éventuels).
Pour les parements, du bristol gravé de 0,8 mm fait parfaitement l'affaire.
C'est ainsi que j'ai pratiqué et pour les emboitements et pour les parements. En ce qui concerne l'habillage des mûrs, comme j'avais opté pour du crépis j'ai utilisé du papier de verre ; le principe reste le même si on met en œuvre des briques Redutex.
Pour les épaisseurs et pour du Zéro il est préférable de prévoir du 6 mm pour les mûrs extérieurs (ou 2 fois 3mm ce qui permet des assemblages intermédiaires invisibles en tenon/mortaise pour les mûrs intérieurs et les planchers éventuels).
Pour les parements, du bristol gravé de 0,8 mm fait parfaitement l'affaire.
C'est ainsi que j'ai pratiqué et pour les emboitements et pour les parements. En ce qui concerne l'habillage des mûrs, comme j'avais opté pour du crépis j'ai utilisé du papier de verre ; le principe reste le même si on met en œuvre des briques Redutex.
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
Club CDZ / AATY
R8G for ever
-
- Platinum
- Messages : 4718
- Enregistré le : 16 avr. 2008, 19:06
- Localisation : Amiens
- A remercié : 1066 fois
- A été remercié : 163 fois
Re: Une ch'tite gare Nord .. en briques !!
le seul défaut en pliant le REDUTEX, c'est que les briques en angle ne donnent pas l'impression de petite longueur sur grande longueur...
(pas sûr d'être très clair...)
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
- Papy
- Expert
- Messages : 89
- Enregistré le : 06 déc. 2021, 18:28
- Prénom : Matthieu
- A remercié : 76 fois
- A été remercié : 9 fois
Re: Une ch'tite gare Nord .. en briques !!
Et en imprimant les parements d'angle en 3D?
Je me suis mis à la 3D "résine" il y a peu et ne suis, de loin, pas encore un spécialiste, mais il me semble qu'on peut reproduire des détails très fins....
CDZ 1430 - PN 92
- stratus
- Platinum
- Messages : 3336
- Enregistré le : 15 sept. 2015, 15:14
- Localisation : Yonne
- A remercié : 17 fois
- A été remercié : 108 fois
Re: Une ch'tite gare Nord .. en briques !!
Quelques exemples de parements réalisés en bristol gravé de 0,8 mm.

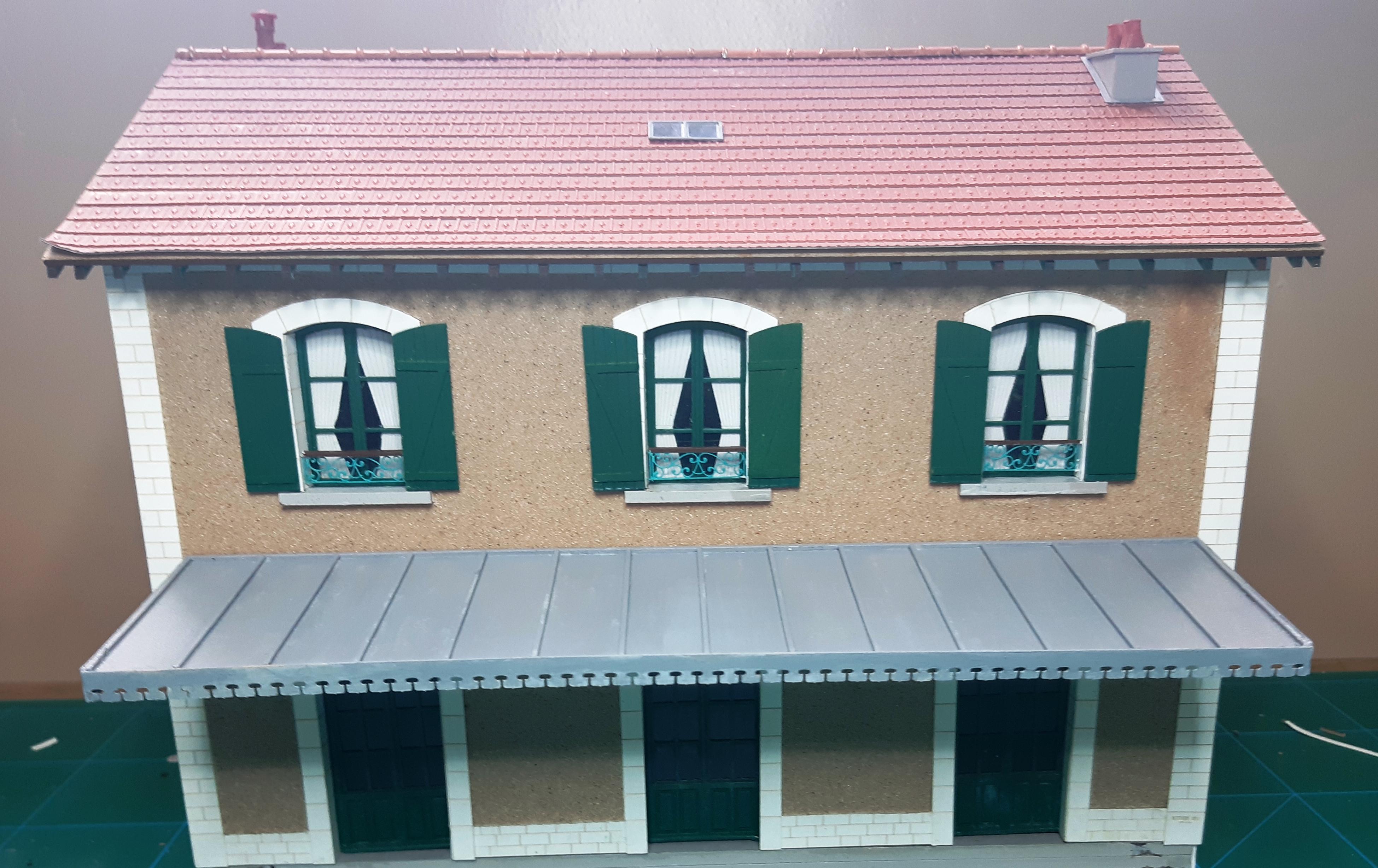

Façade de gare PLM coté quais :

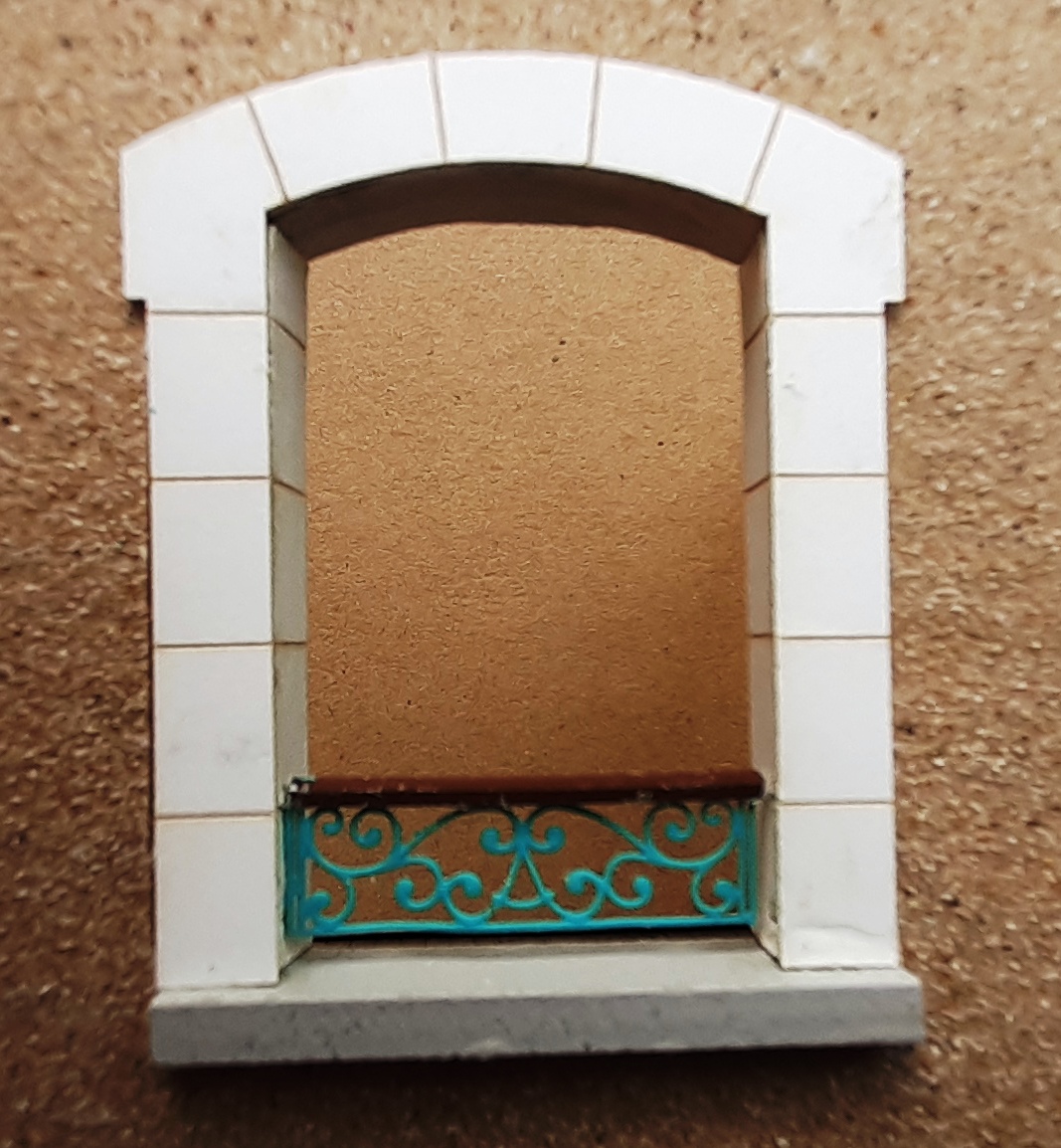

Parements d'une fenêtre d'étage :
