Voiture PO 1850

[dan15]

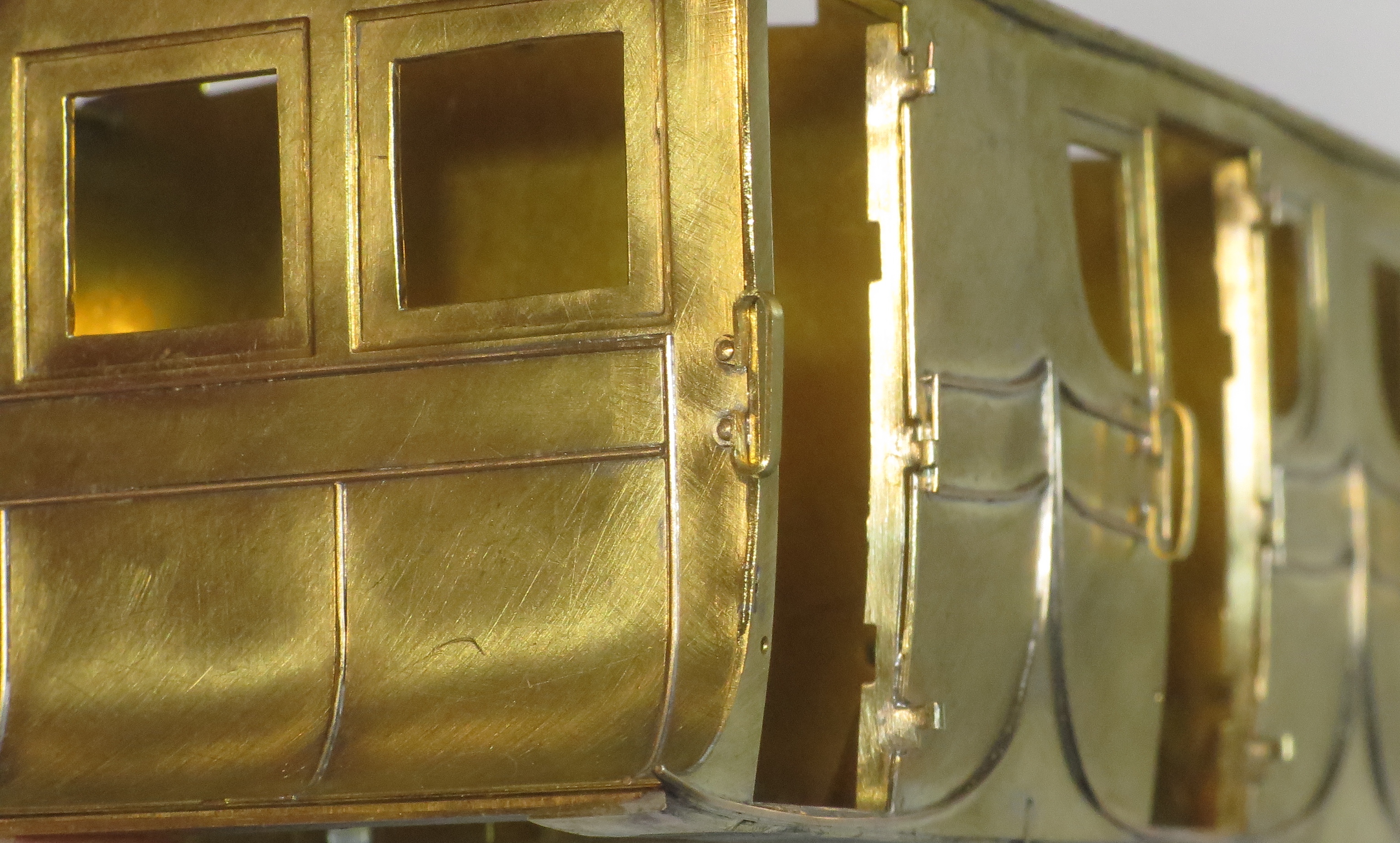

Poignées montoires - gâche du loquet et montant coté loquet:
Ces pièces sur la berline d’origine

P15-01

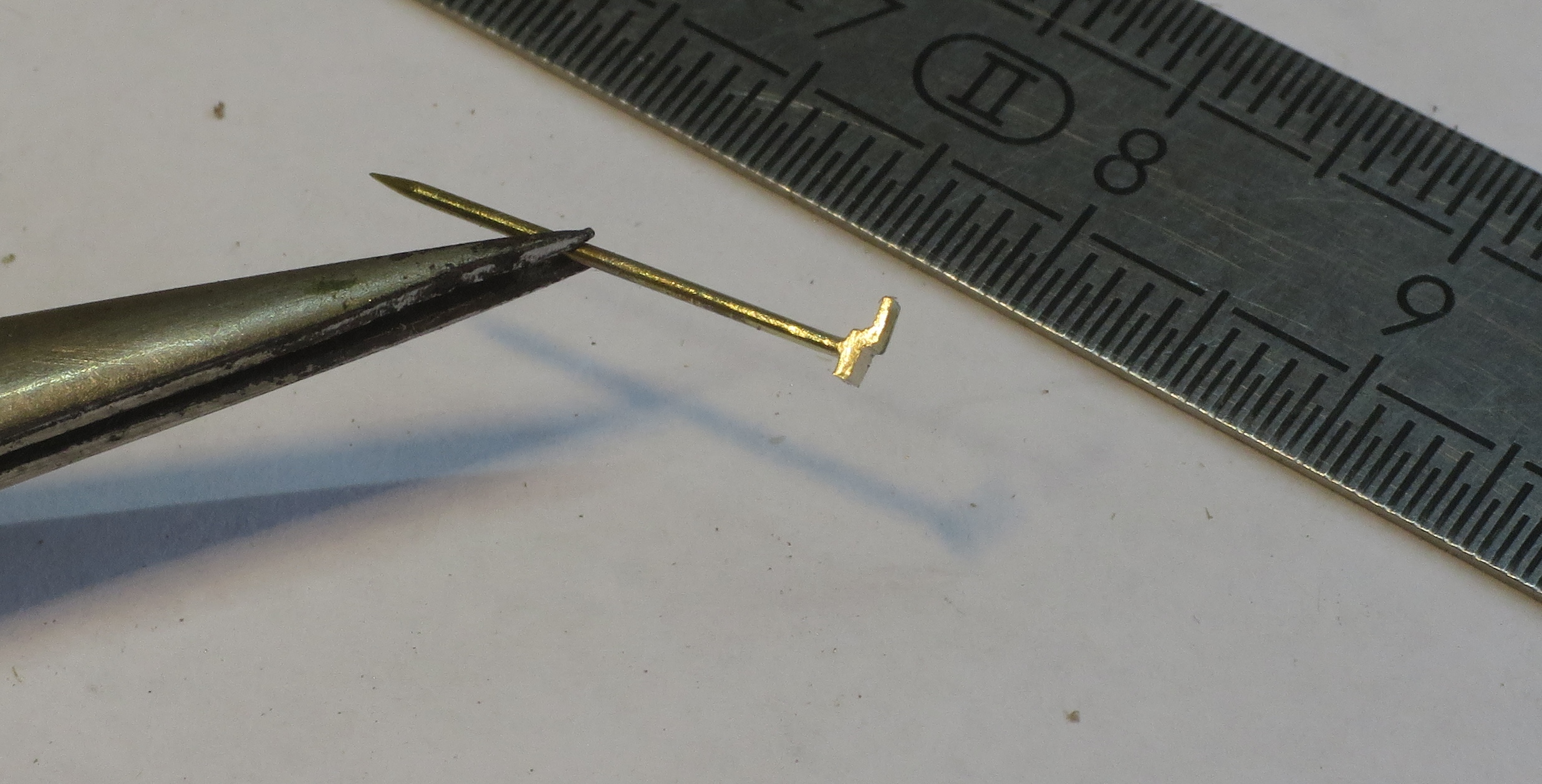

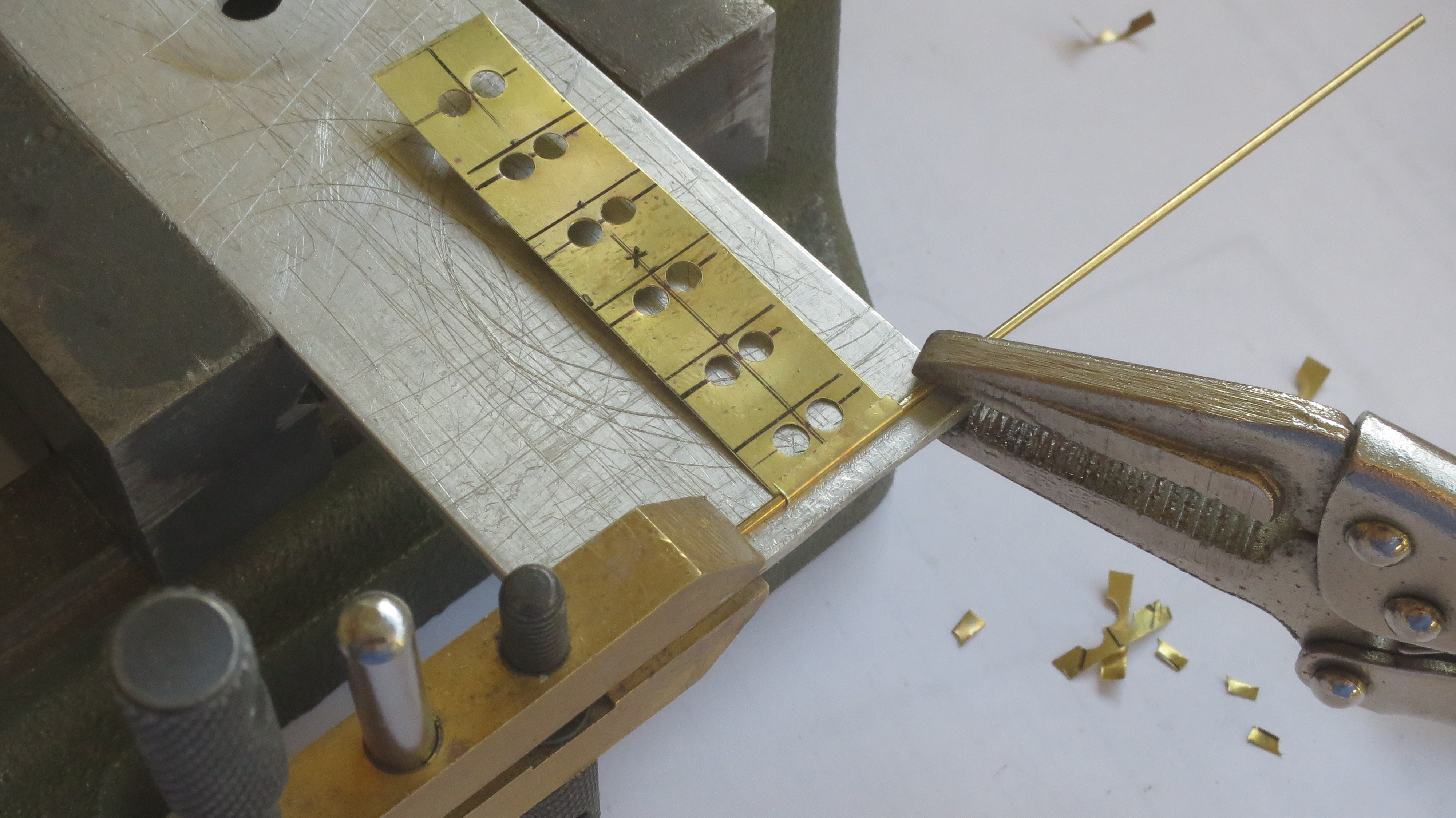

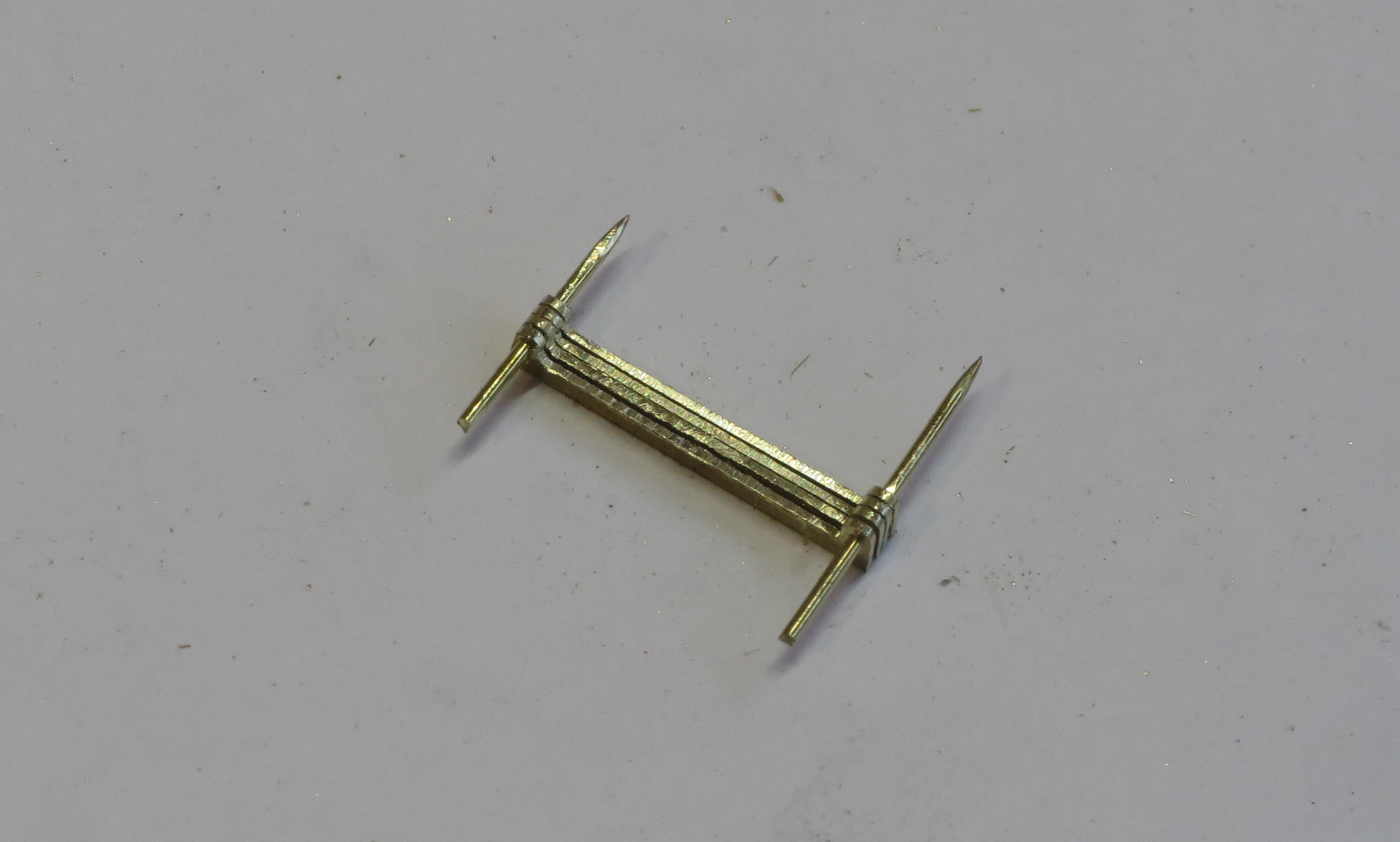

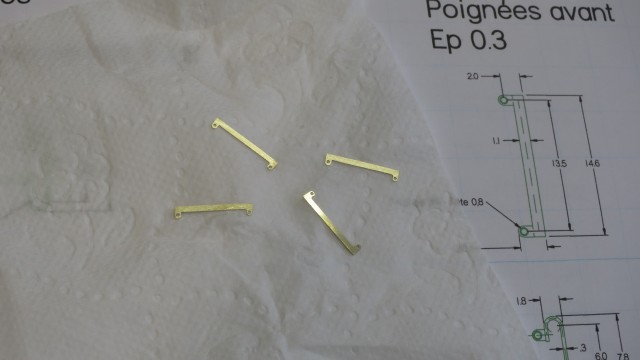

Les poignées montoire : tenues par deux aiguilles (0,6) de laiton soudées à la brasure d’argent

P15-02

P15-03

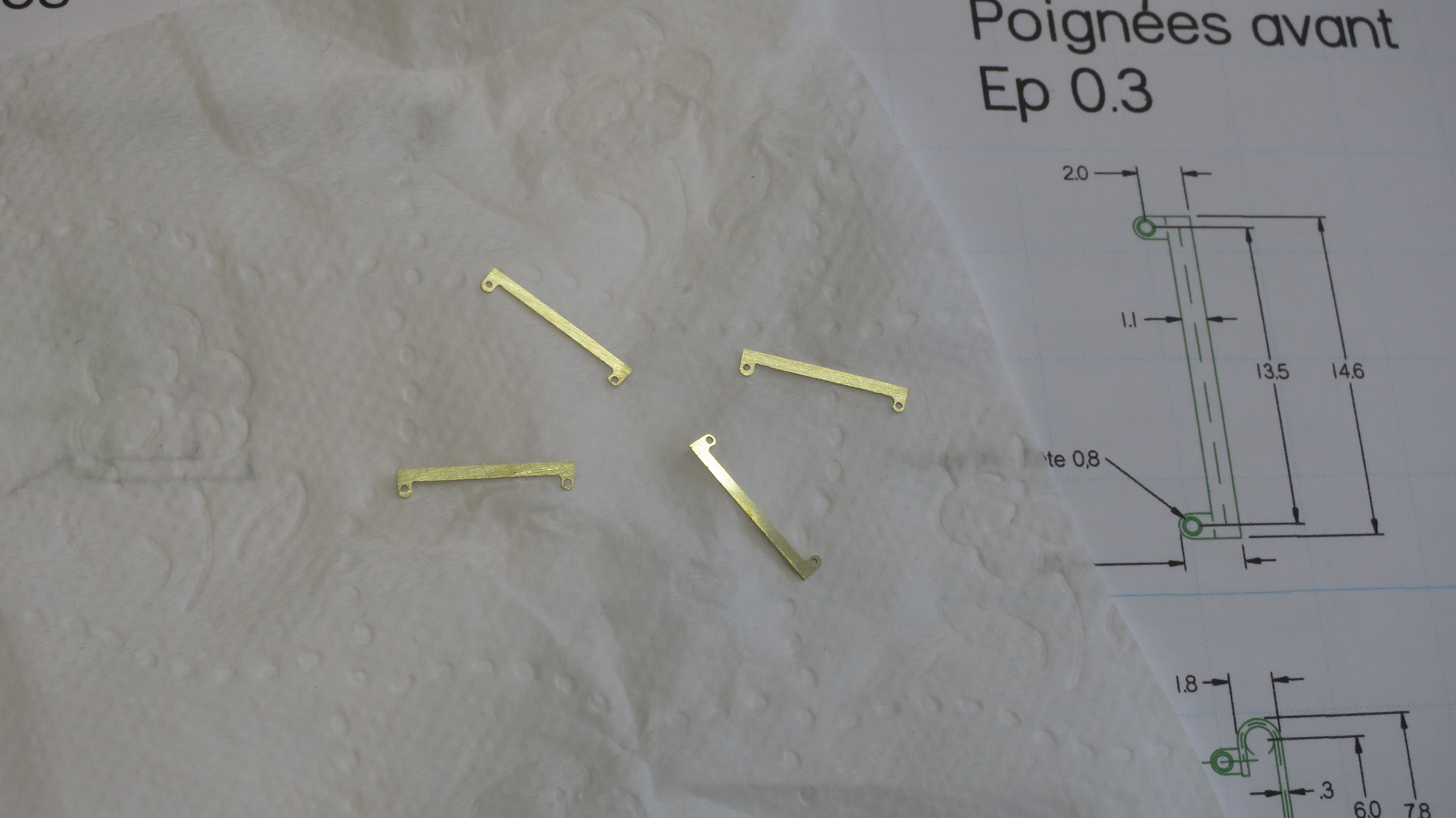

Celles à l’avant sont maintenues par deux rivets (diamètre de tête 0,8). Les quatre pièces (deux par voiture) sont réalisées ensemble.

P15-04

P15-05

[dan15]

P15-06

P15-07

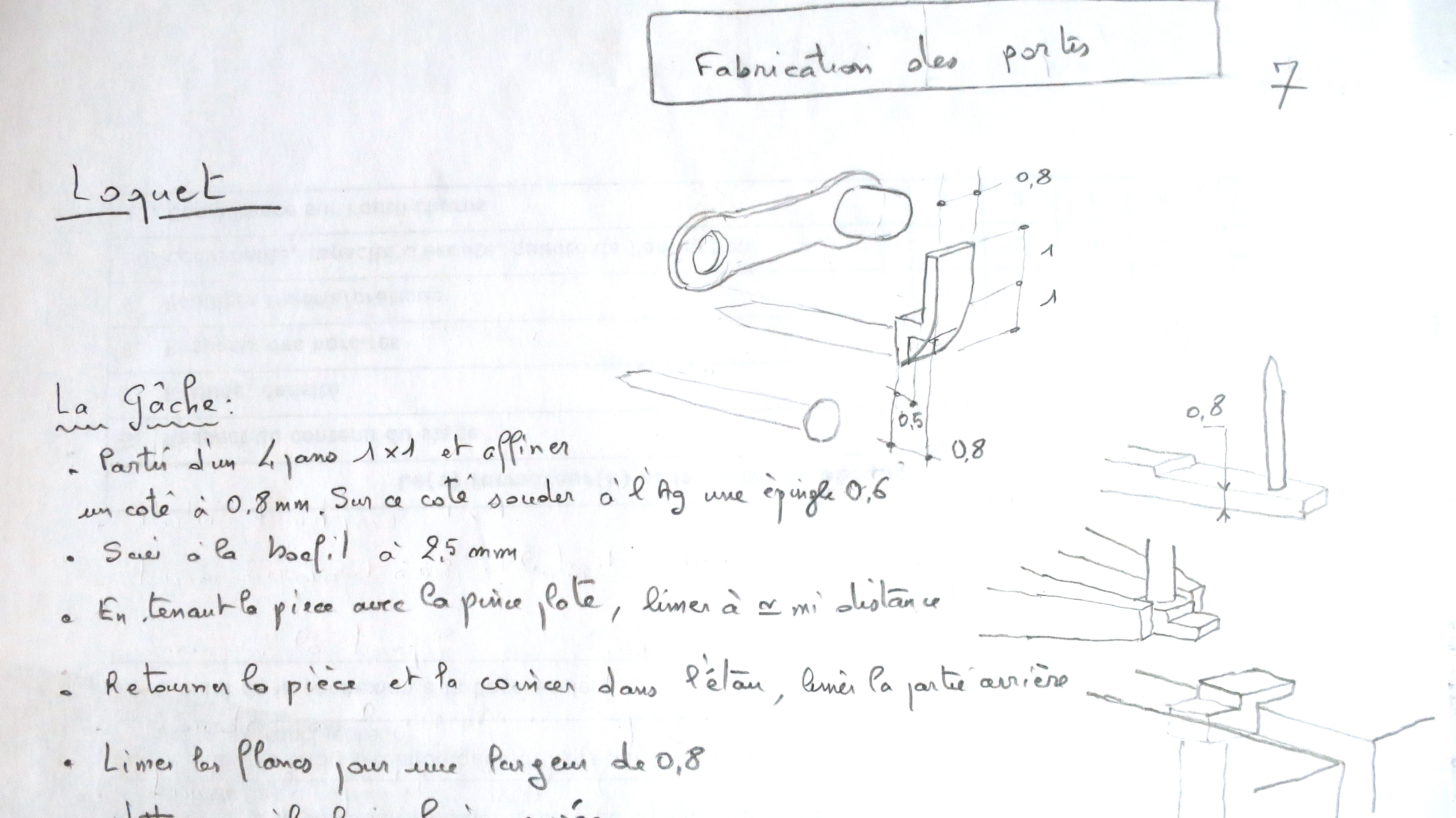

Les gâches des loquets :

P15-08

P15-09

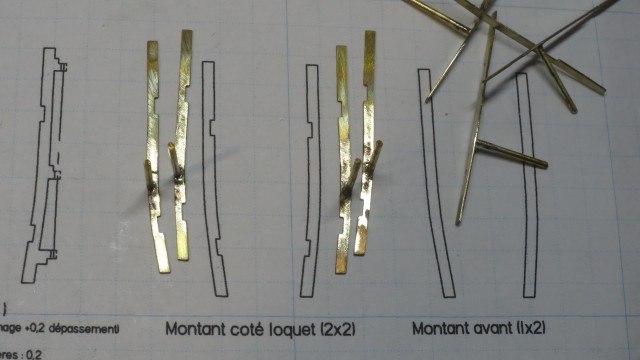

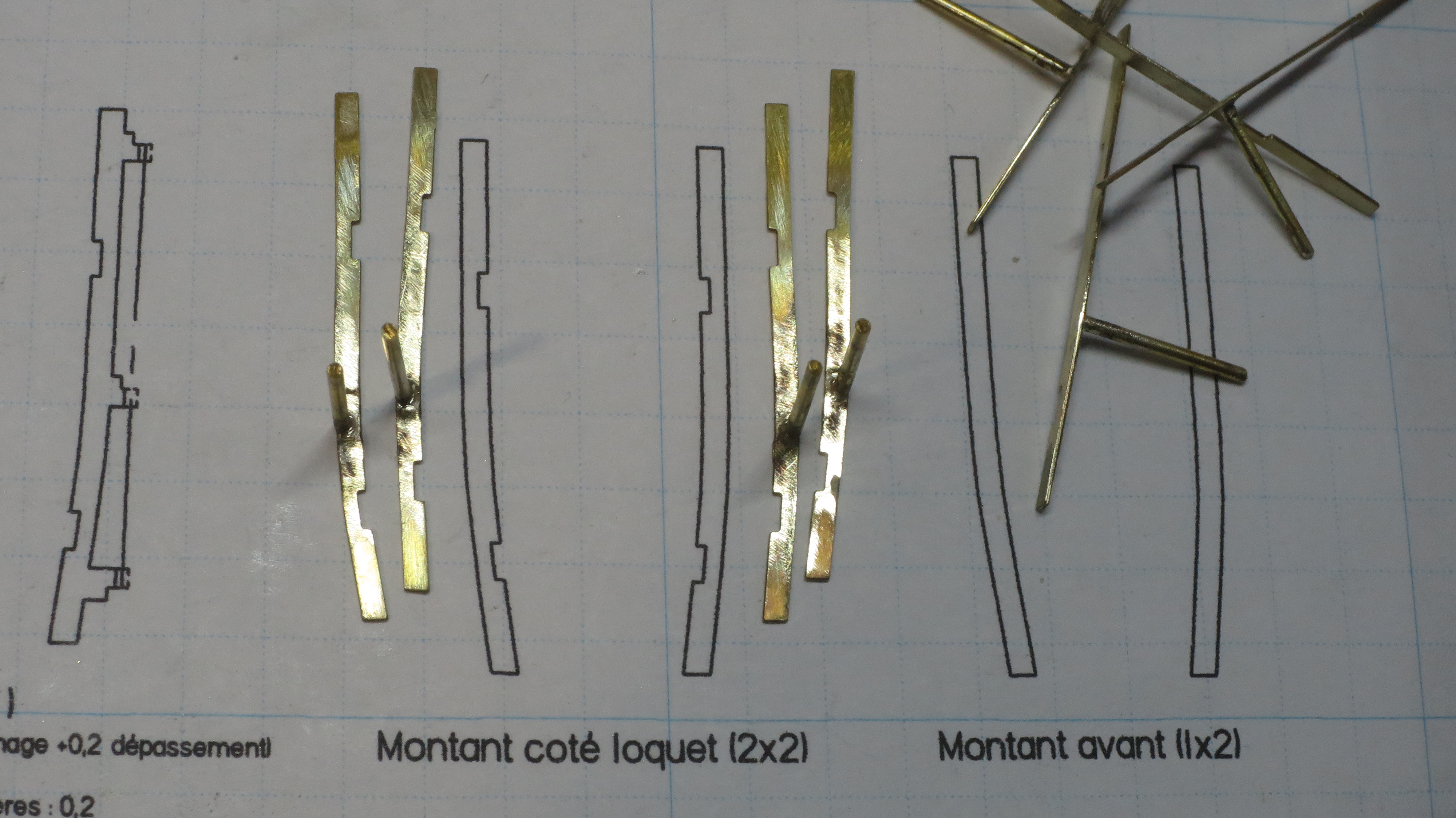

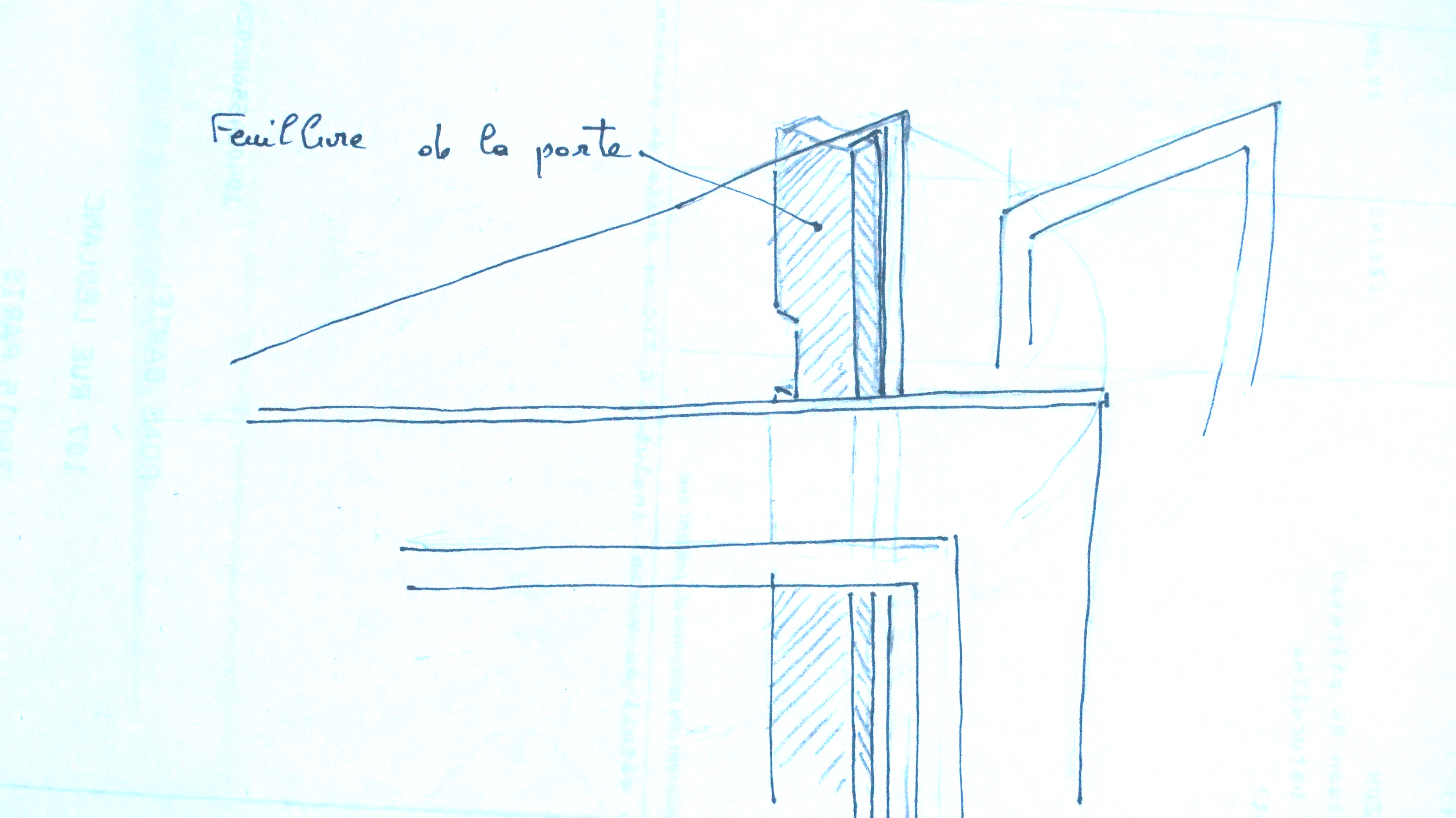

Le montant coté loquet : Le battant de la porte en position fermée repose dessus (la feuillure). De ce fait le montant déborde légèrement à l’intérieur de l’ouverture (de son épaisseur, 0,4).

P15-10

[dan15]

Cette pièce issue de photogravure présente sur un coté deux encoches dans lesquelles viendra s’emboîter le capitonnage.

P15-11

P15-12

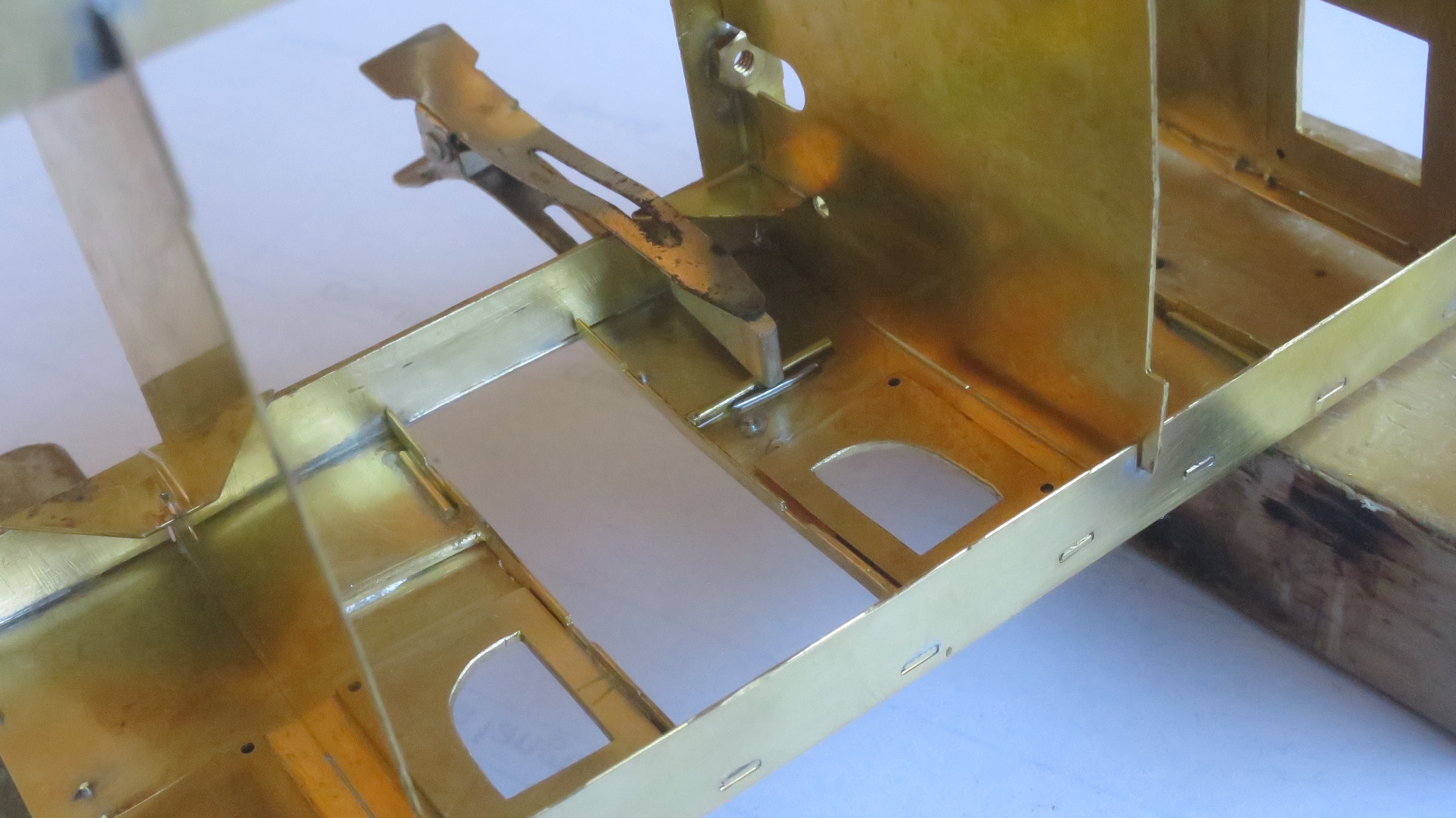

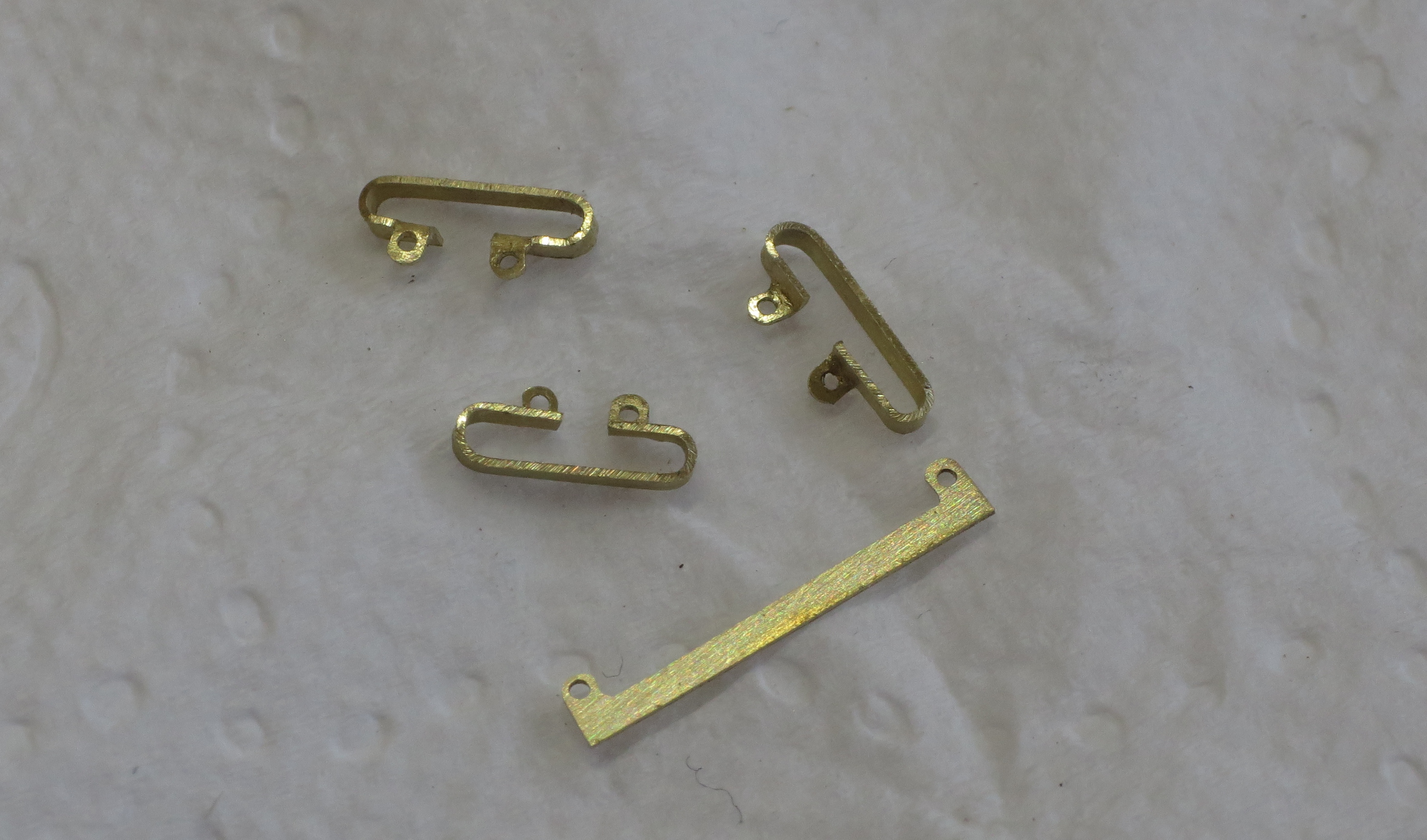

Ce montant, comme son homologue coté charnière, est doté d’un bras de positionnement et de plus d’une cale (0,8). Tous deux soudés à la brasure d’argent à l’affleurement du motif. Ces deux pièces brasées vont rendre possible et aisé le positionnement du montant en vue son soudage (étain) sur l’intérieur des flancs de caisse.

P15-13

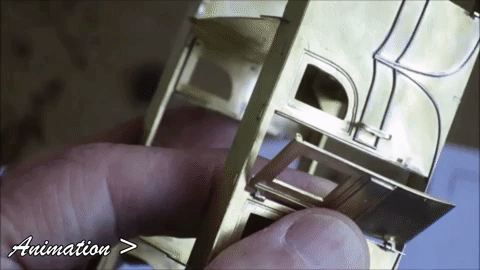

P15-14-film


[mlm]

Attention, il est dangereux de jouer avec la serrure .... c'etait marqué sur toutes les portes ...

Mais c'est beau

[tchou-tchou]

Merveilleux, quelle minutie.

Bonne continuation



Patrick

[dan15]

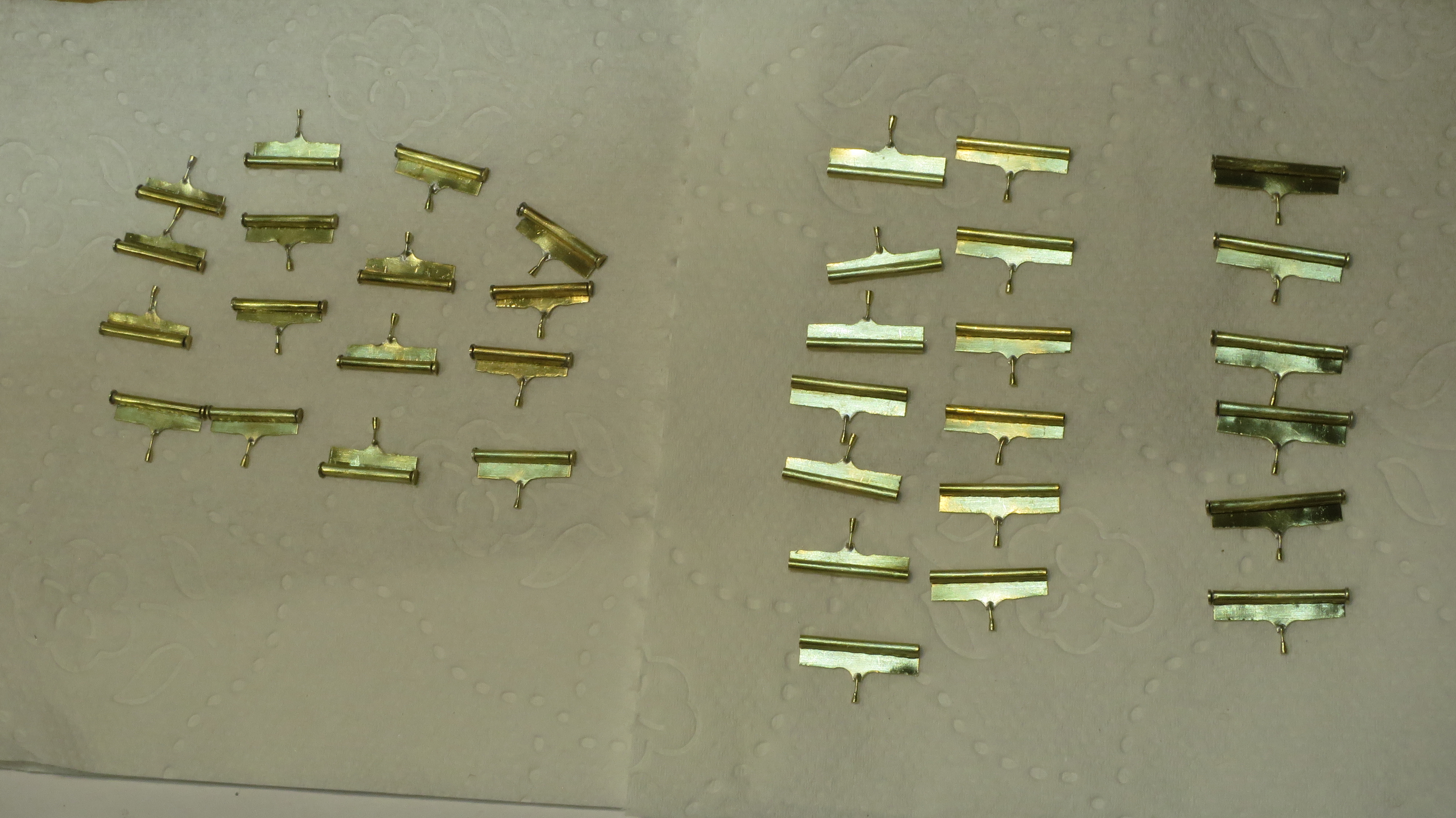

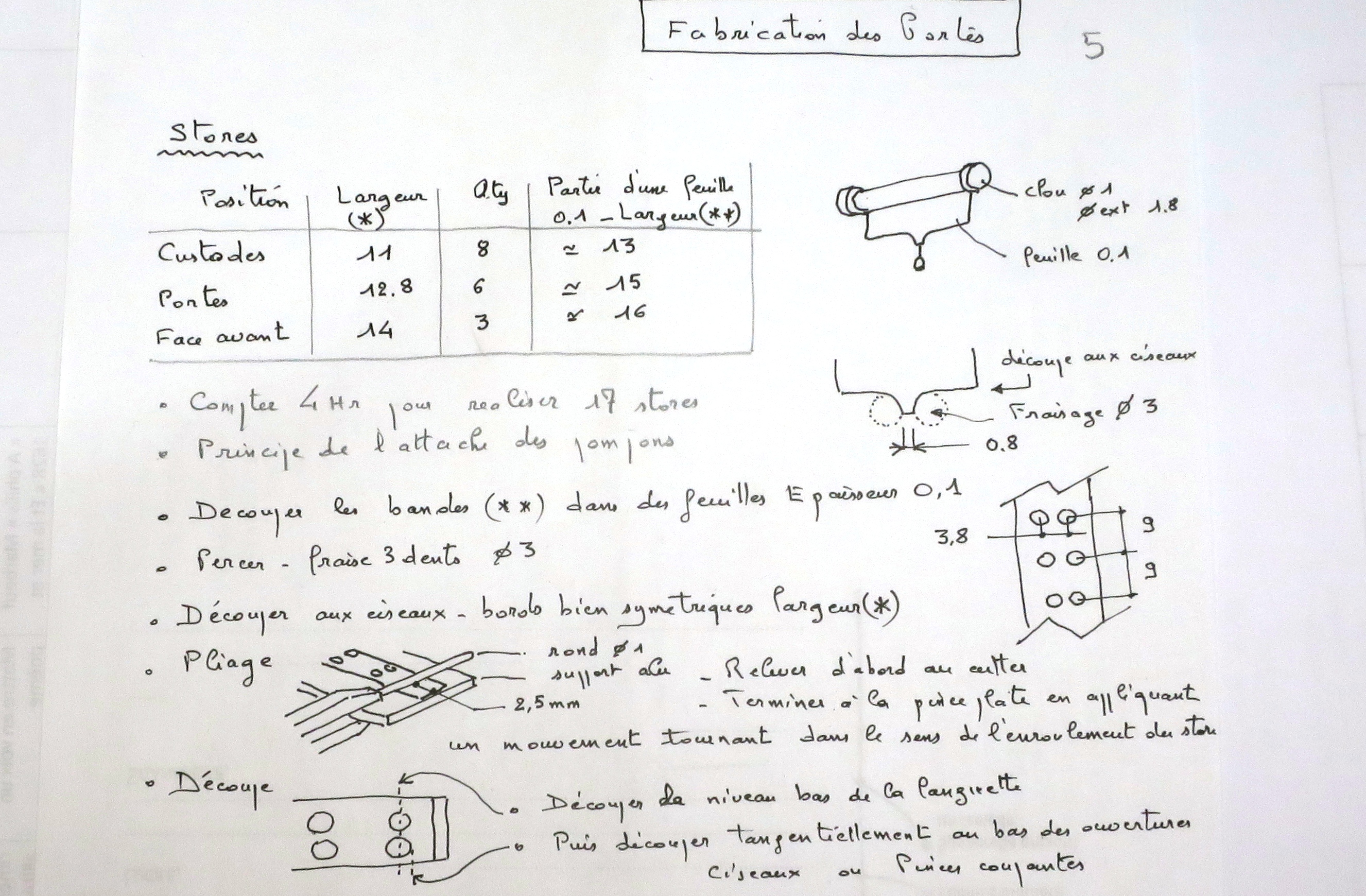

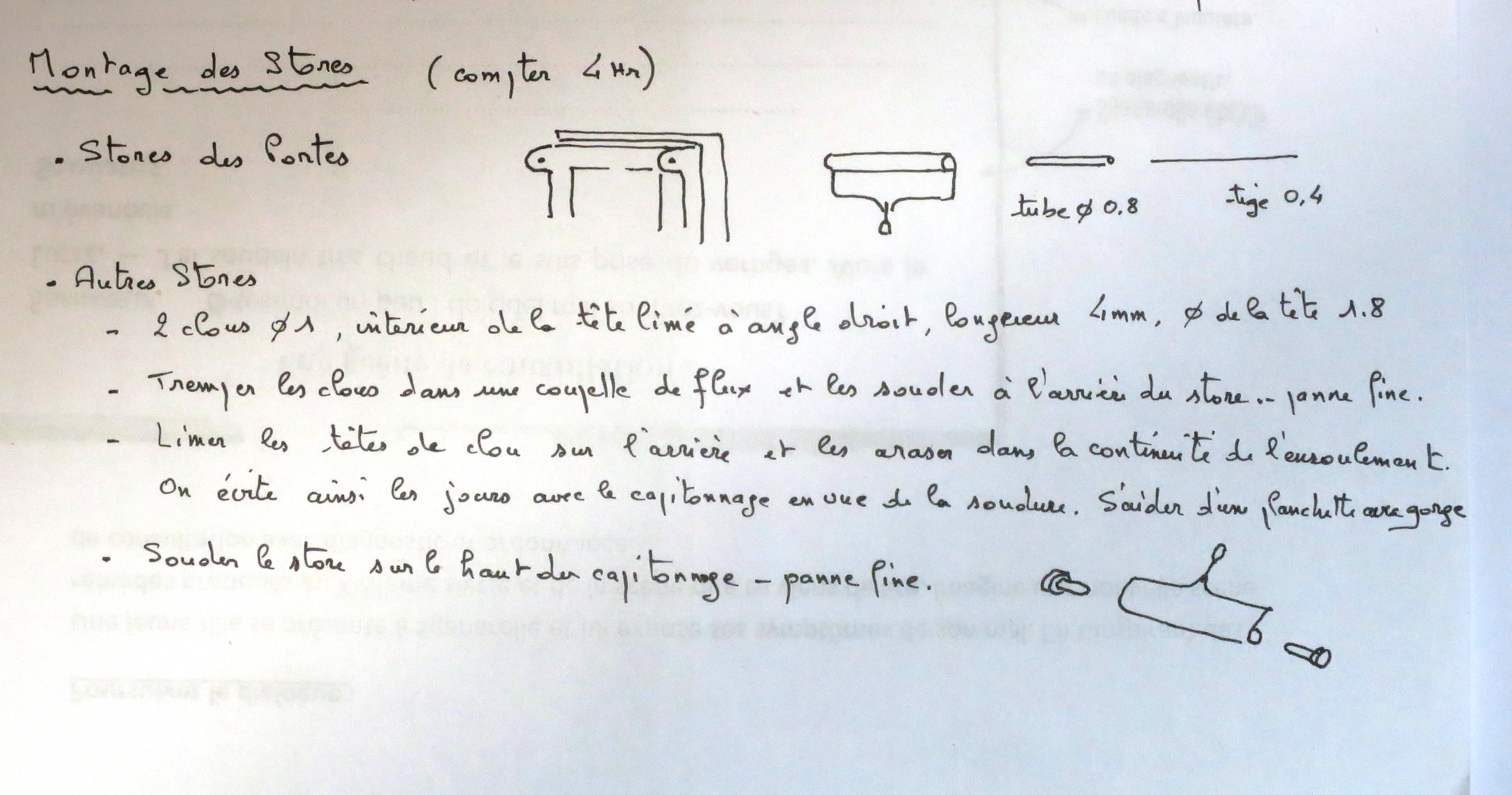

Les stores : Il y en a 17 par voiture, répartis en trois dimensions

P16-01

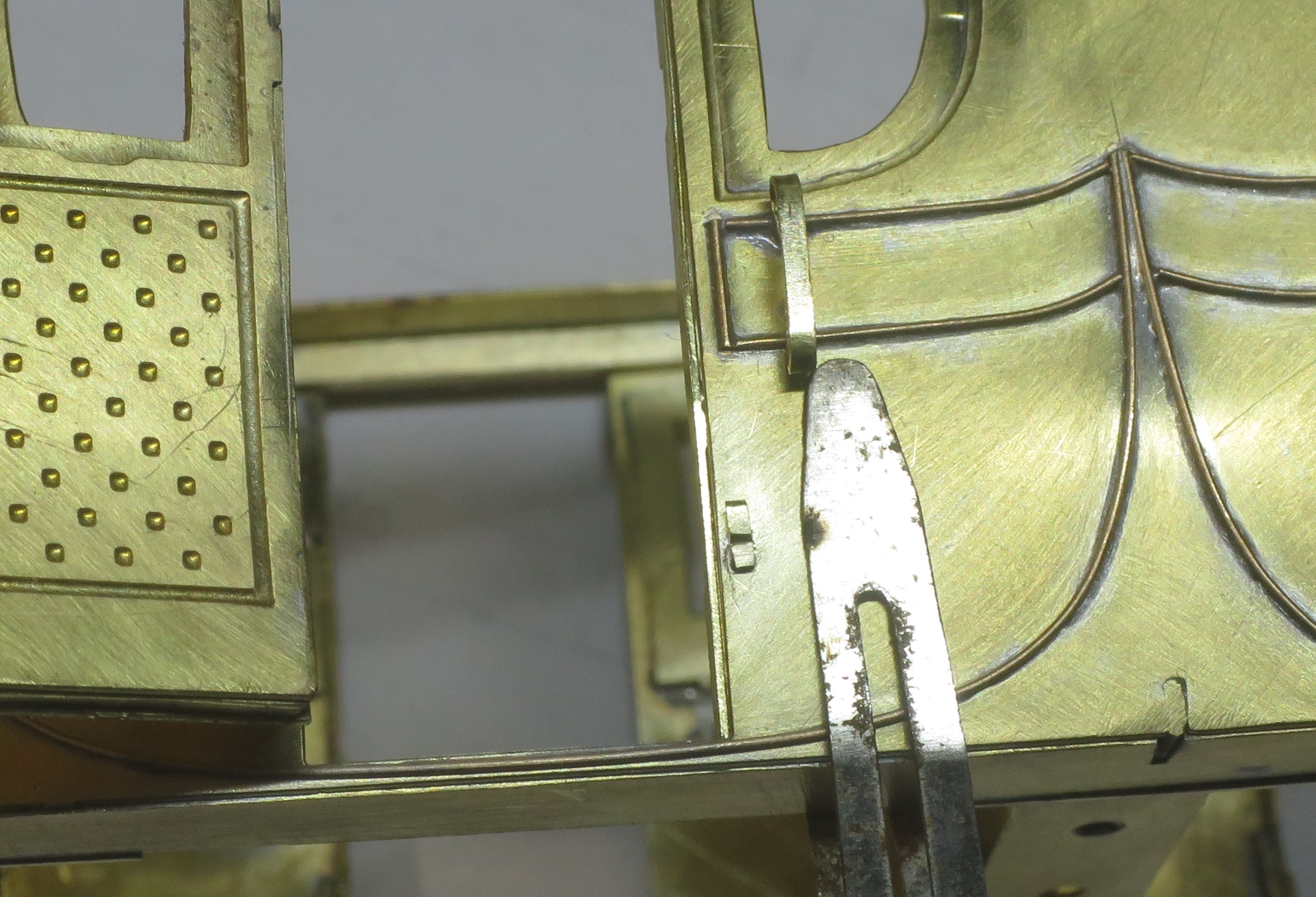

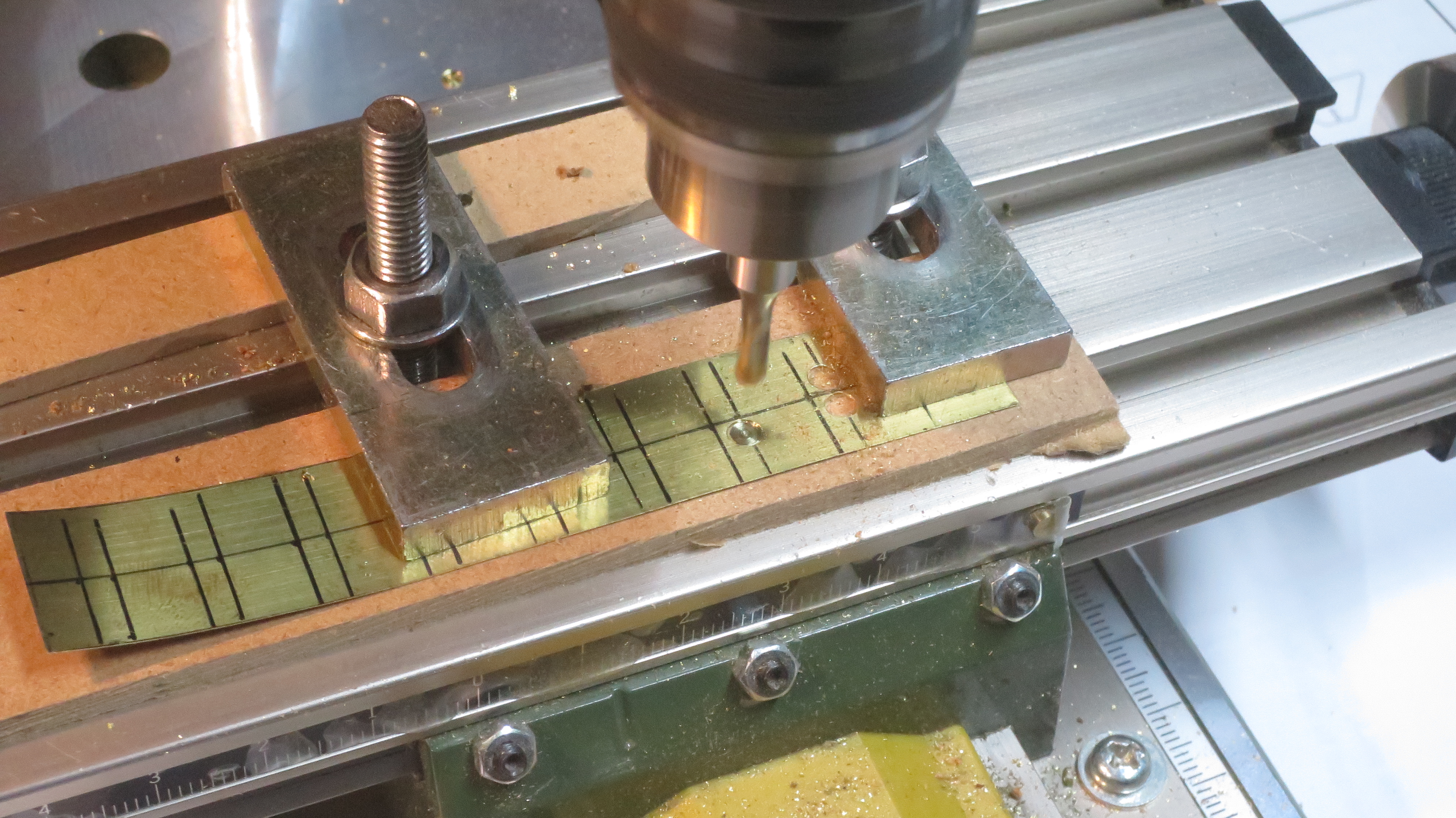

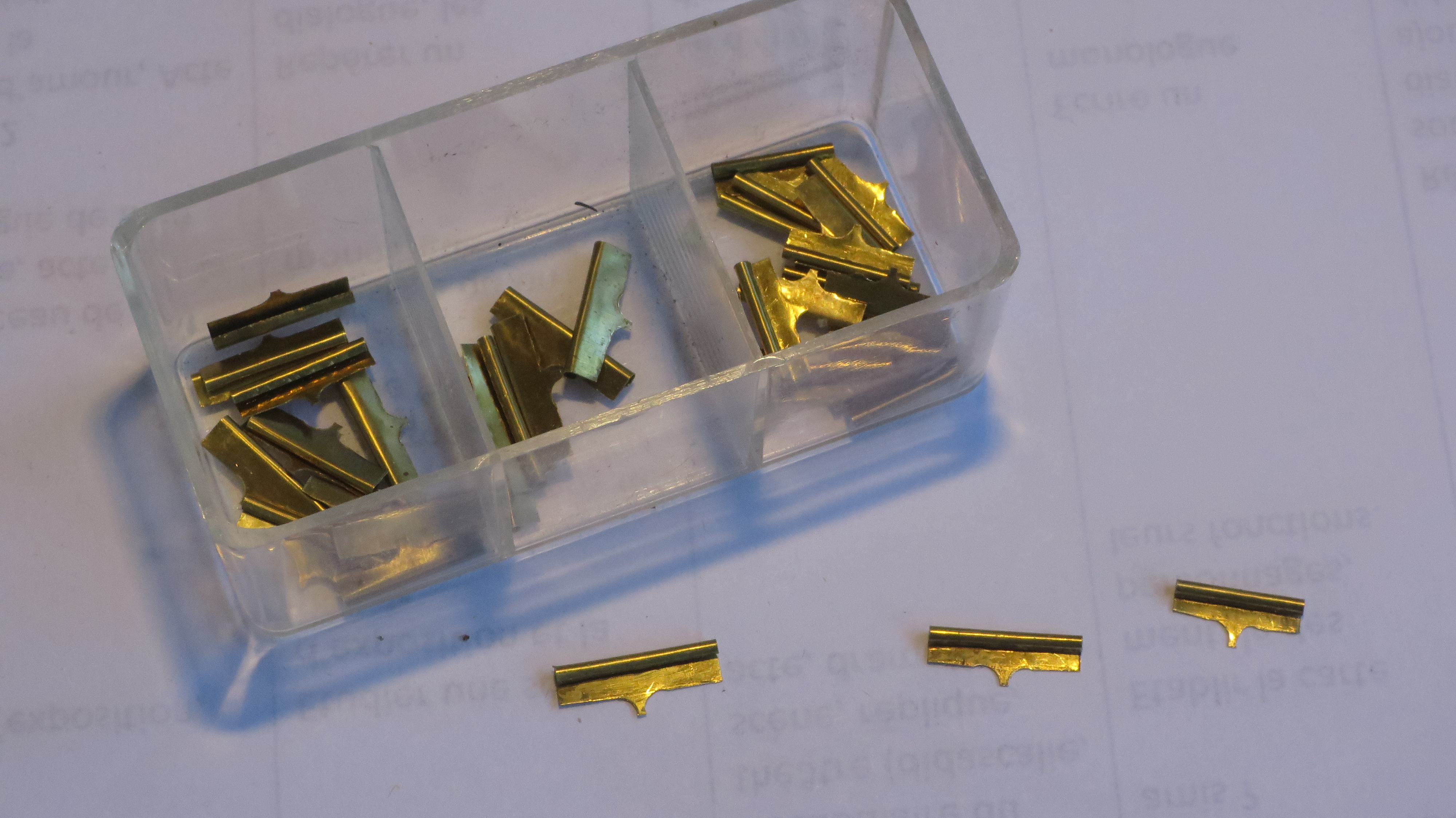

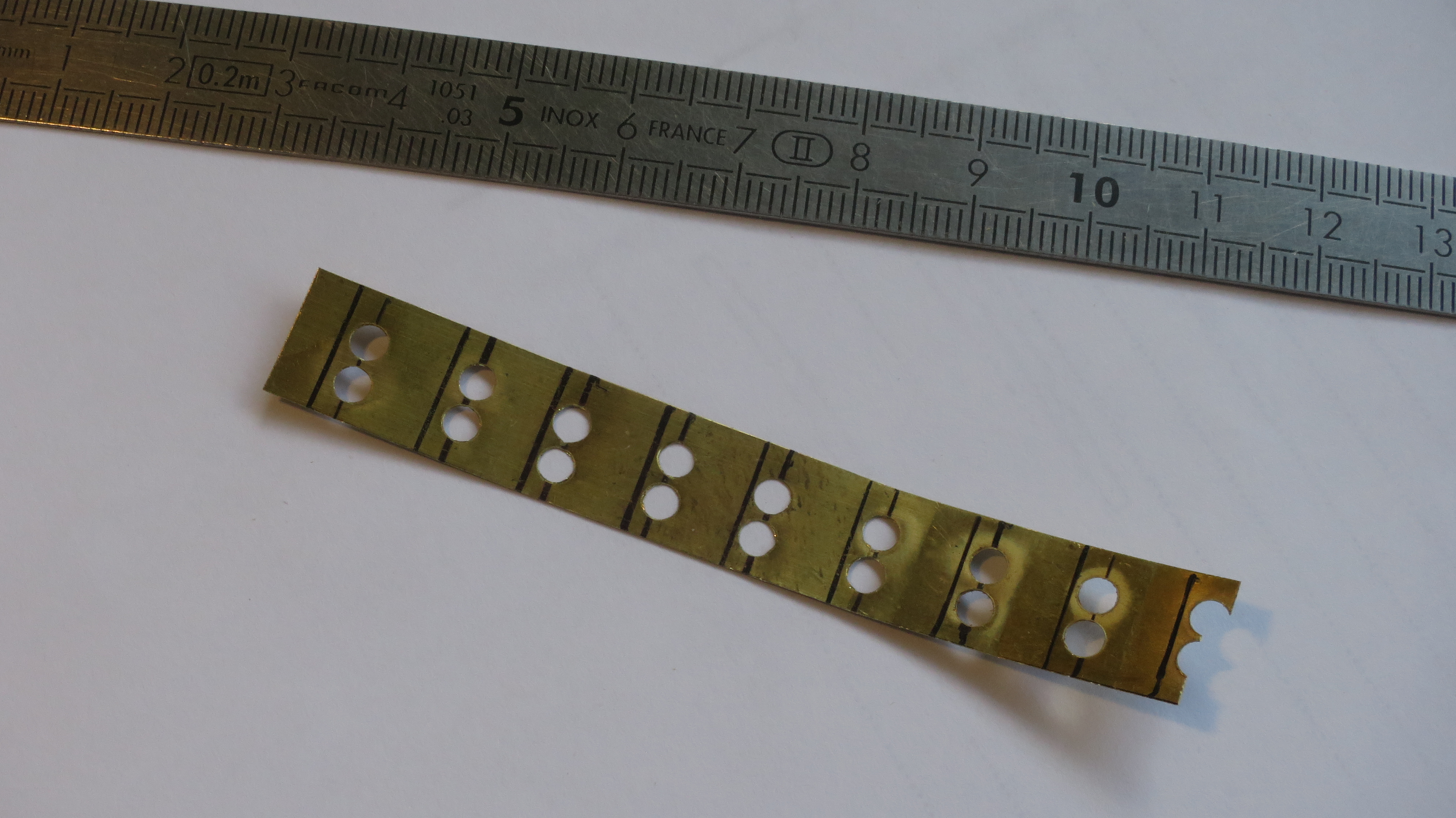

Limer dans une feuille de 0.1 est impossible. Par contre on peut aisément et précisément découper cette épaisseur avec des ciseaux. Le motif de l’attache du pompon est réalisé à la fraise (trois dents diamètre 3) avec deux ouvertures distantes de 0.8.

P16-02

P16-03

Pliage du store (diamètre 1)

P16-04

Découpe avec une paire de ciseaux

P16-05

[dan15]

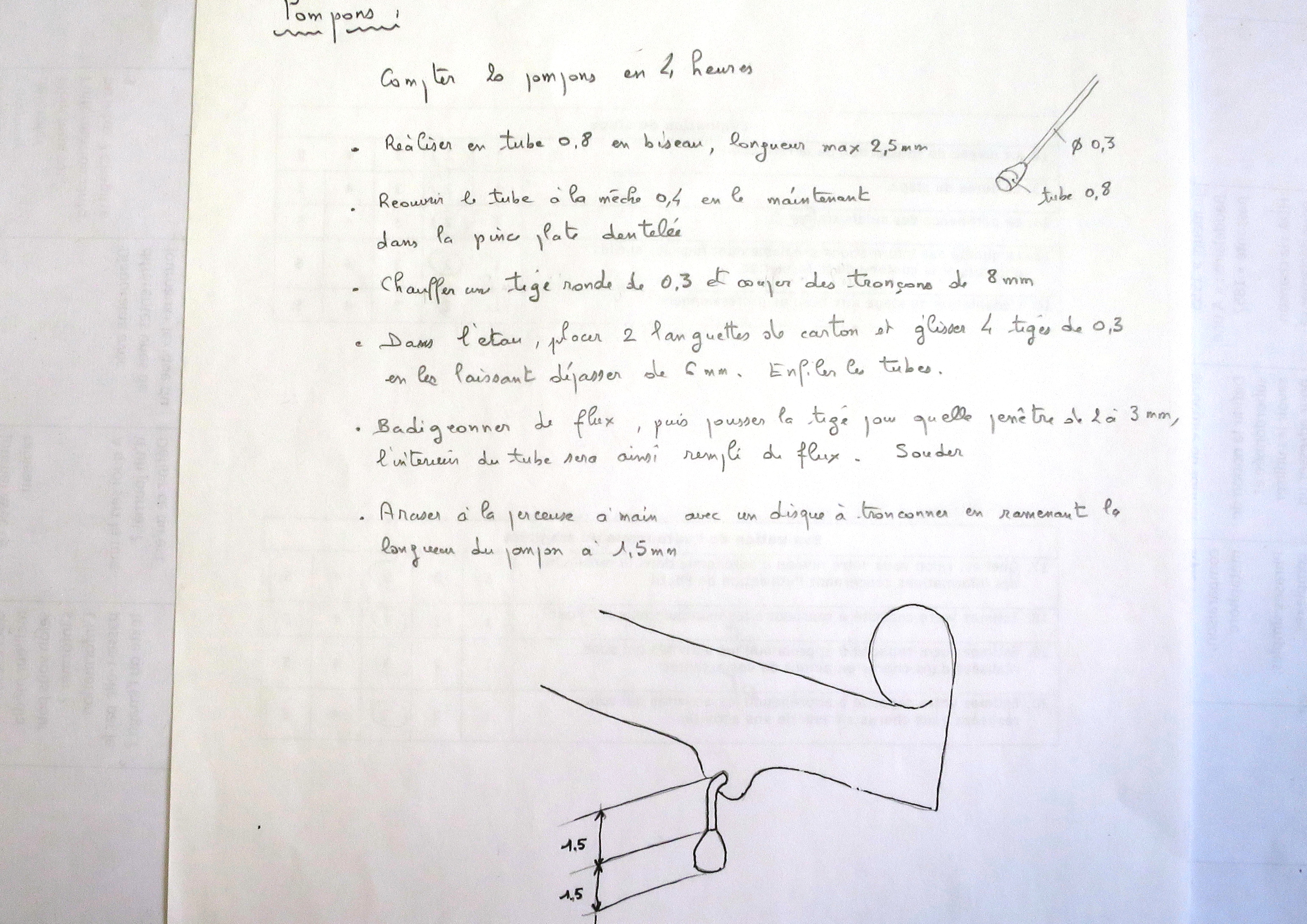

Les pompons:

P16-06

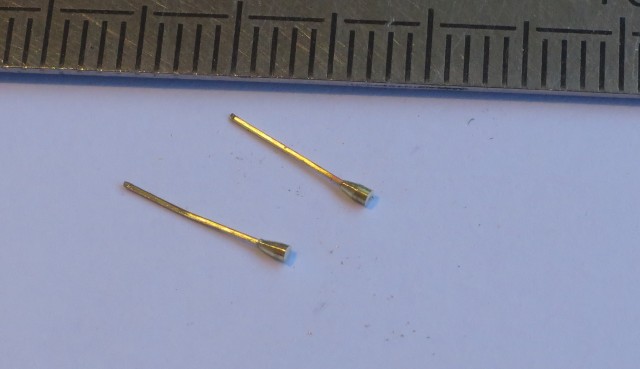

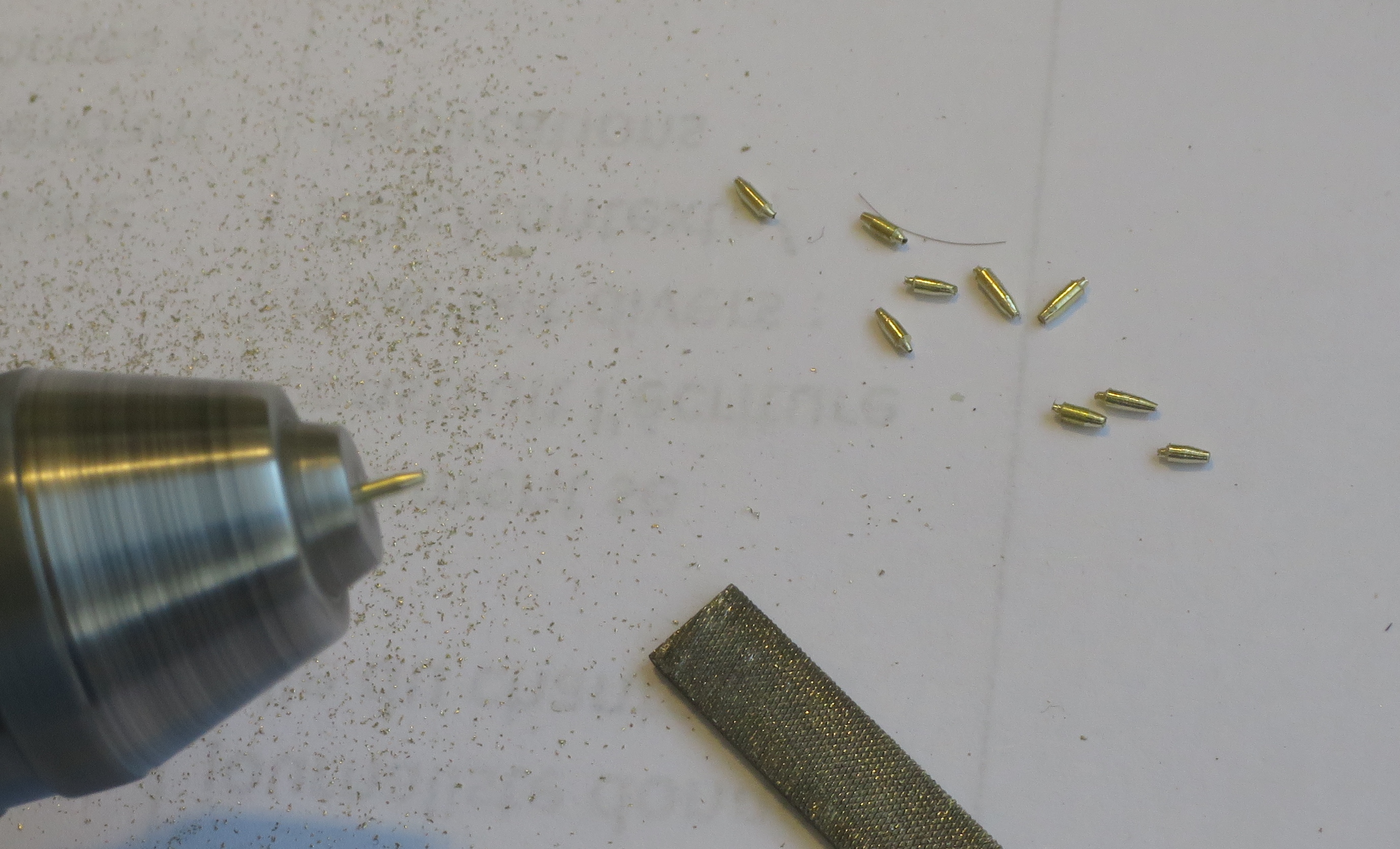

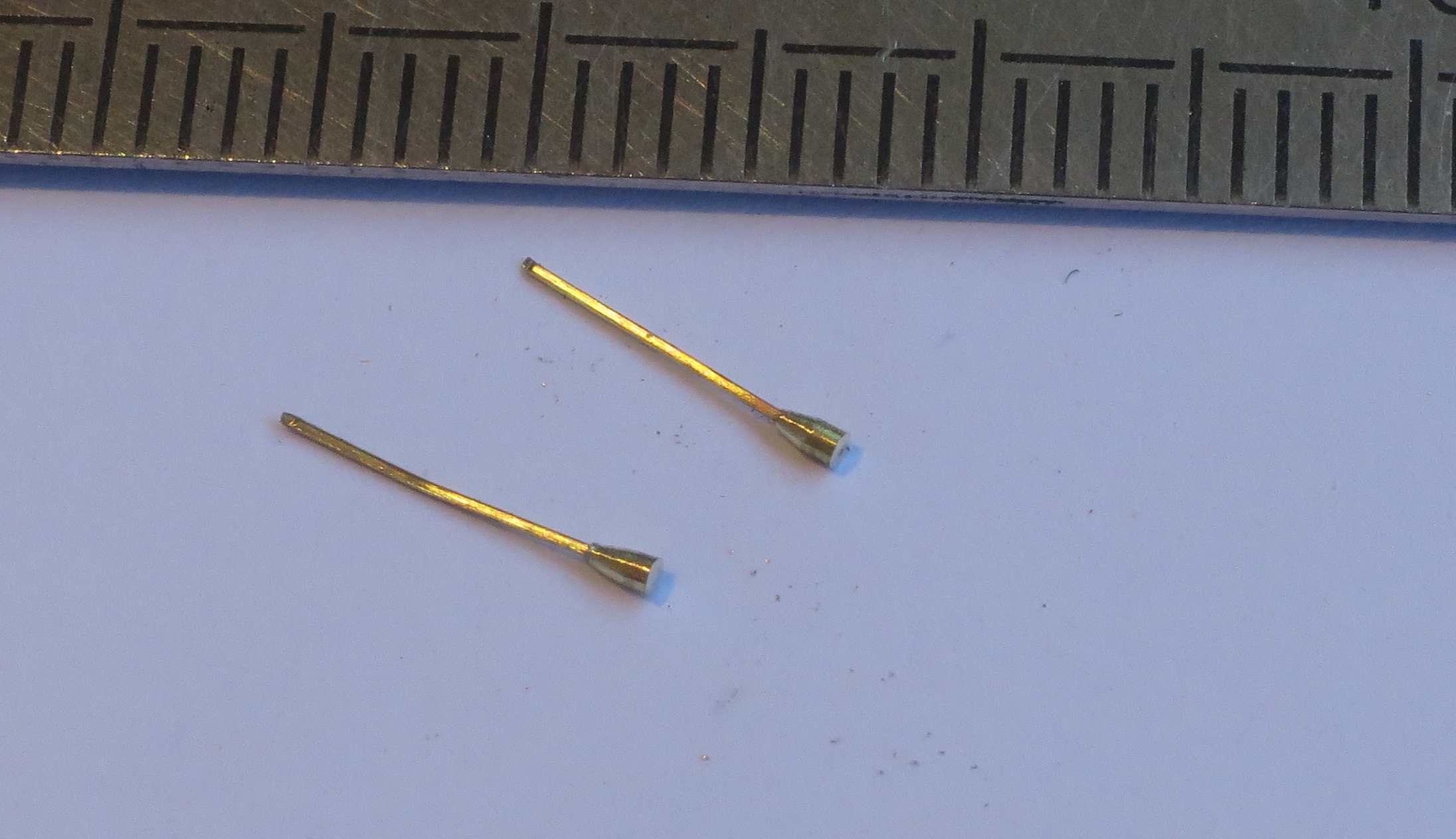

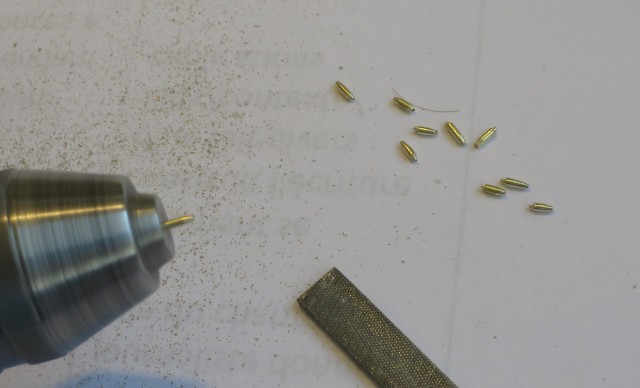

Le pompon (tube 0.8 limé en biais)

P16-07

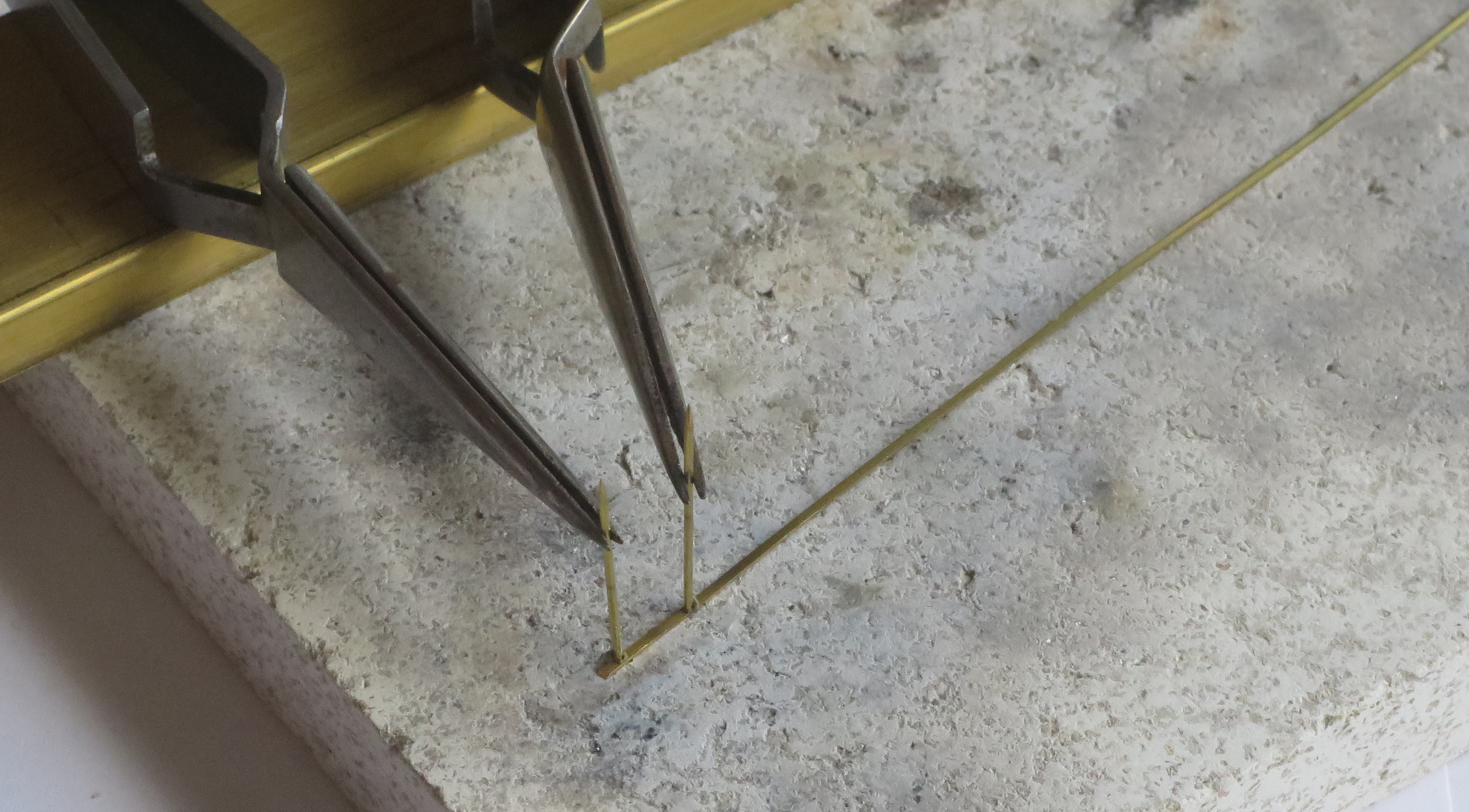

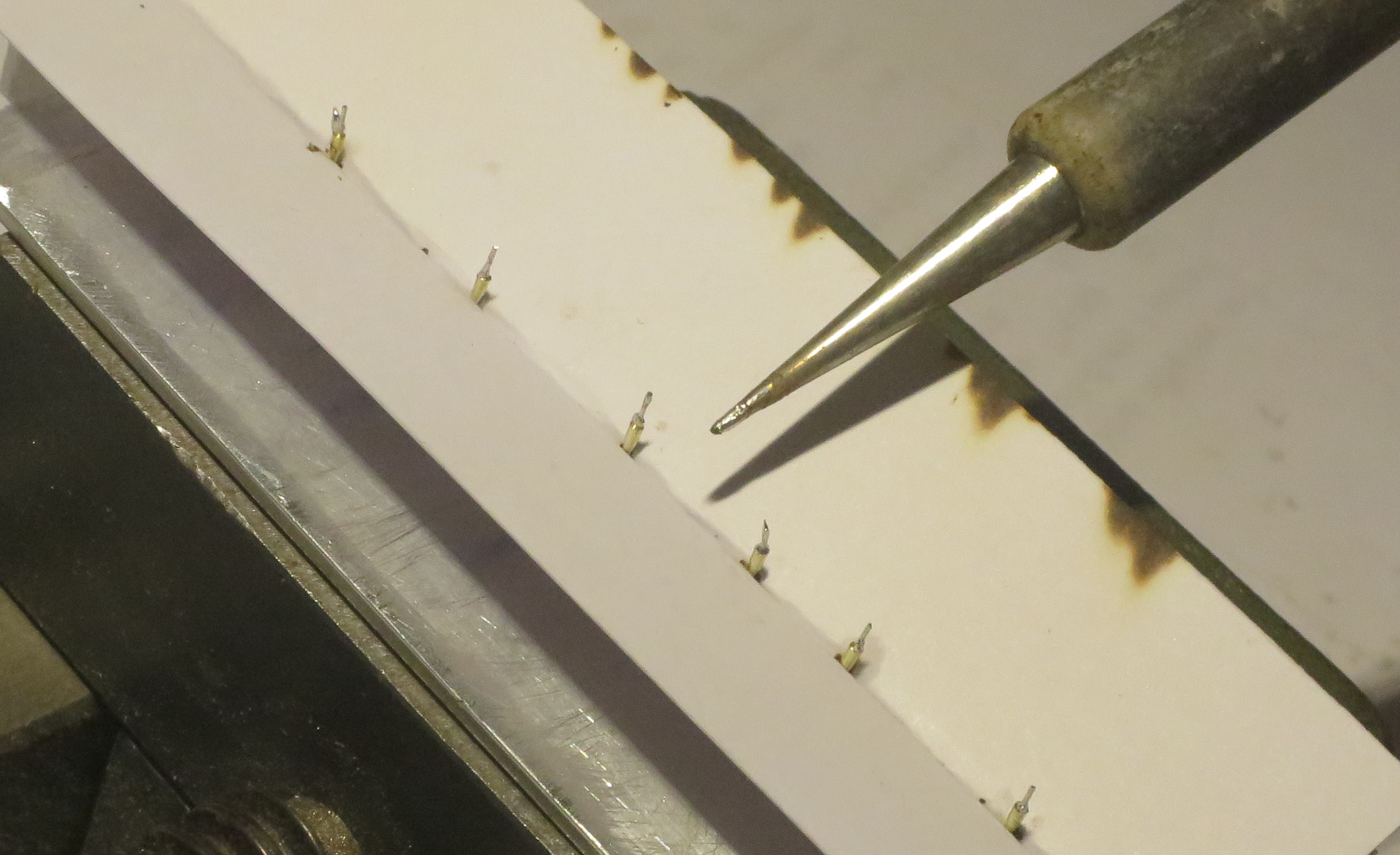

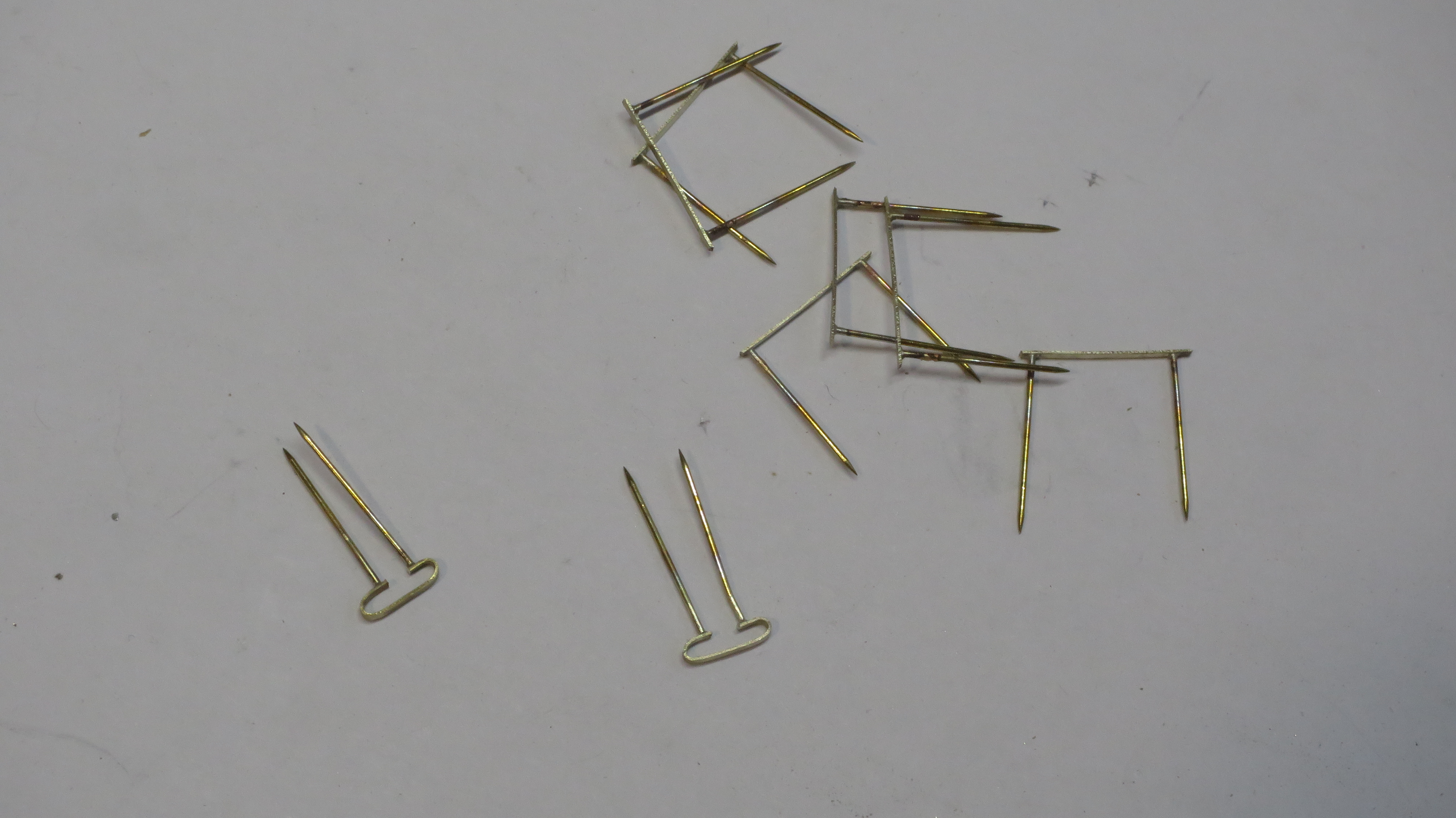

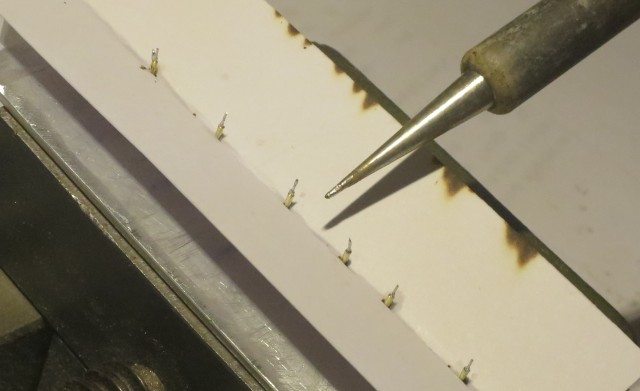

Soudage du pompon à son cordon de maintien (fil 0,3). Cinq ou Six à la fois
