Construction d'une PAz de 26,4 m en impression 3D

[François D]

Bonsoir Pierre,

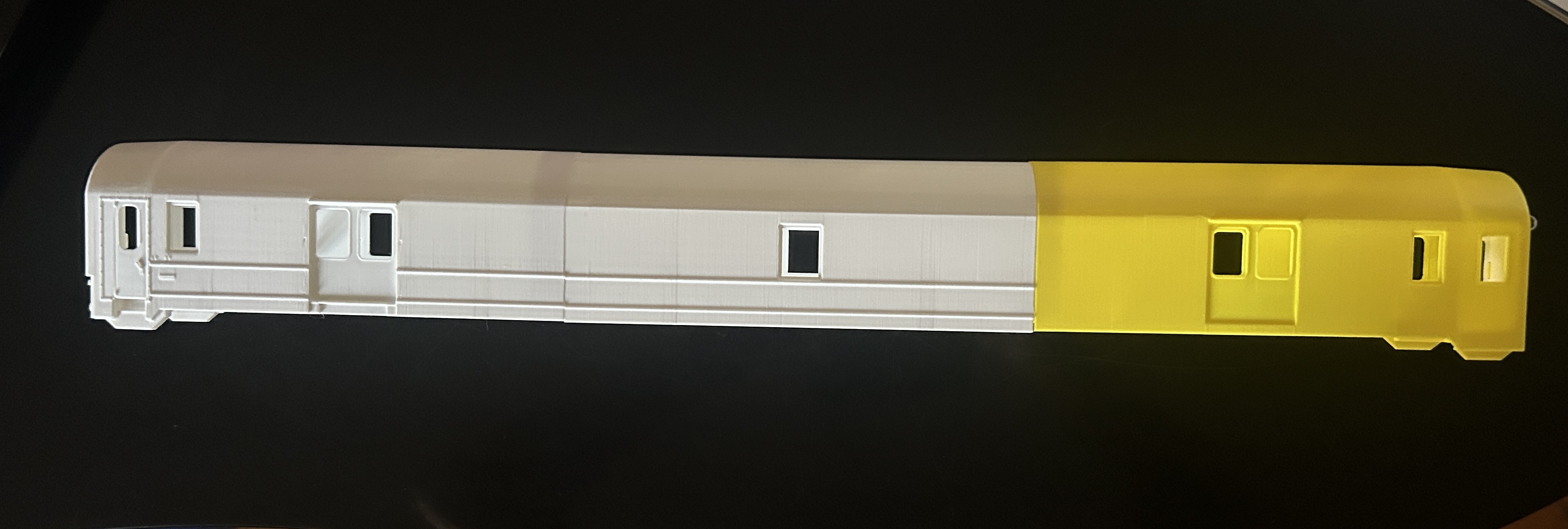

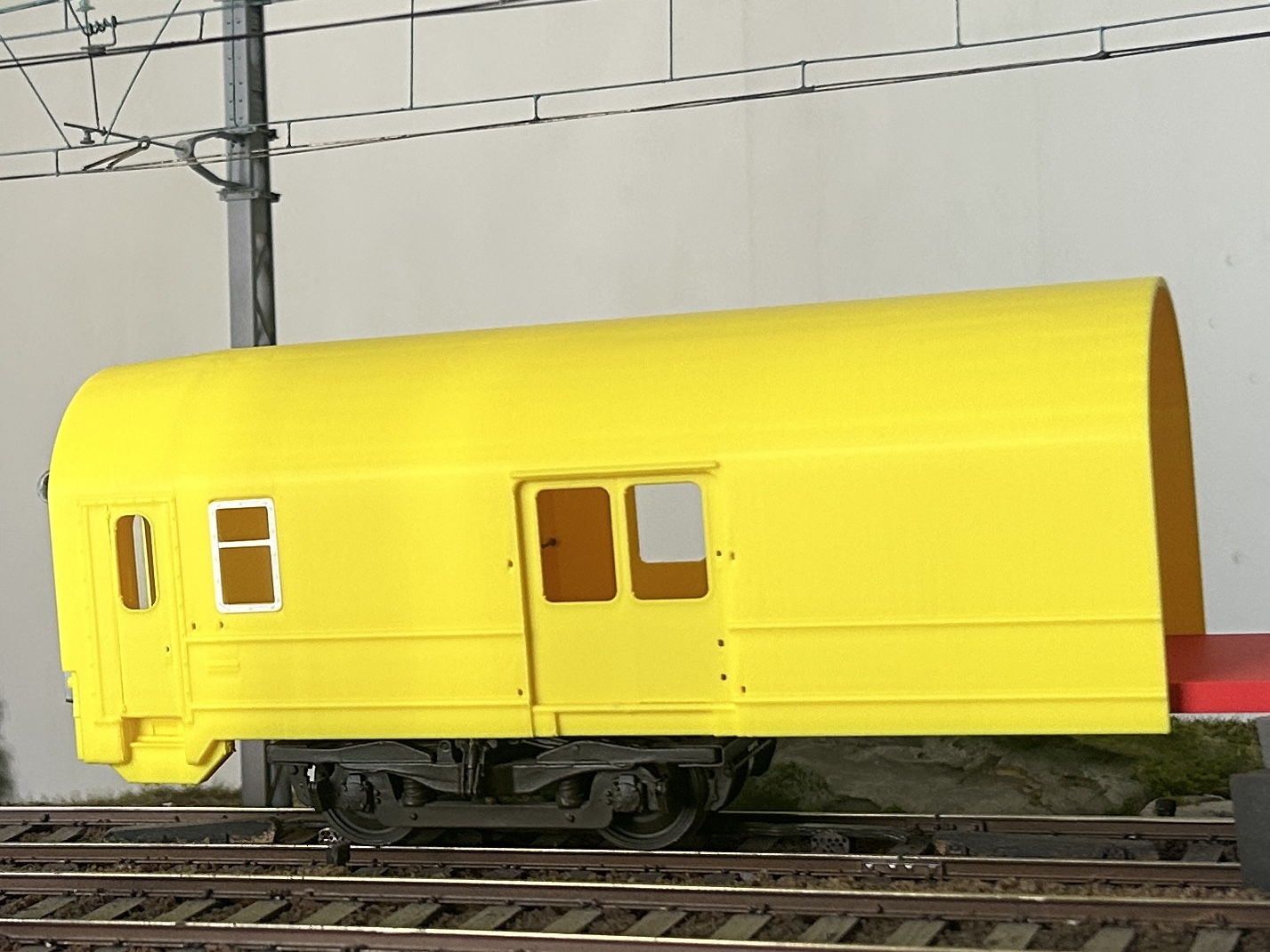

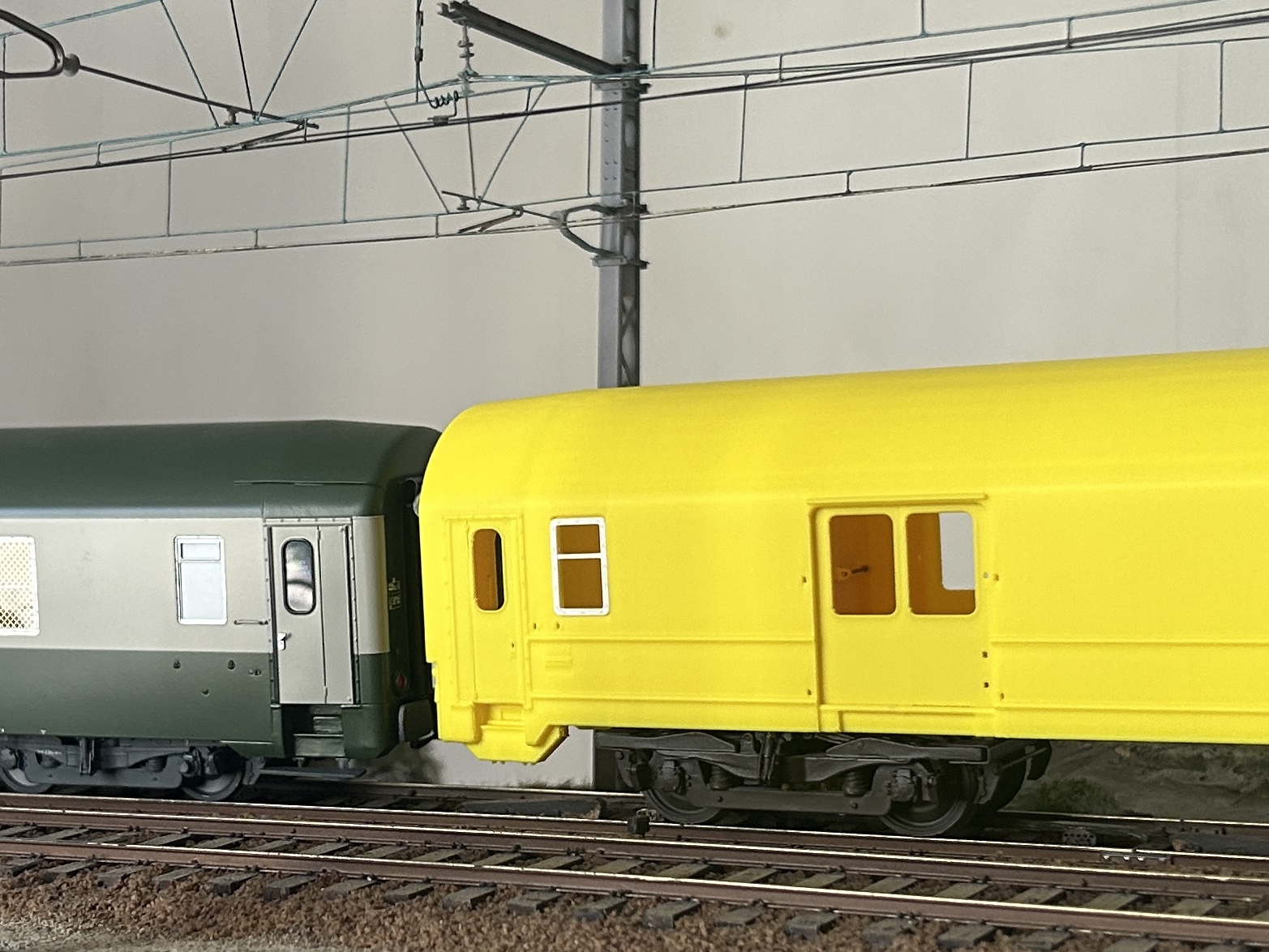

... en jaune évidemment, beaucoup plus seyant !

[PIERRE]

Bonsoir Pierre,

... en jaune évidemment, beaucoup plus seyant !

Autant la livrée jaune n'est pas géniale sur les OCEM (ou équivalent !), autant sur ces voitures, elle leur va bien !
bon choix !
tu peux en faire deux aussi, après-tout elles ont fini leur vie des deux couleurs conjointes !

[François D]

... oui, mais je n'ai qu'une seule paire de bogies Y24.

[Shamokin1Decapod]

Très beau projet. Bravo pour les premiers résultats.

David

[François D]

(suite...)

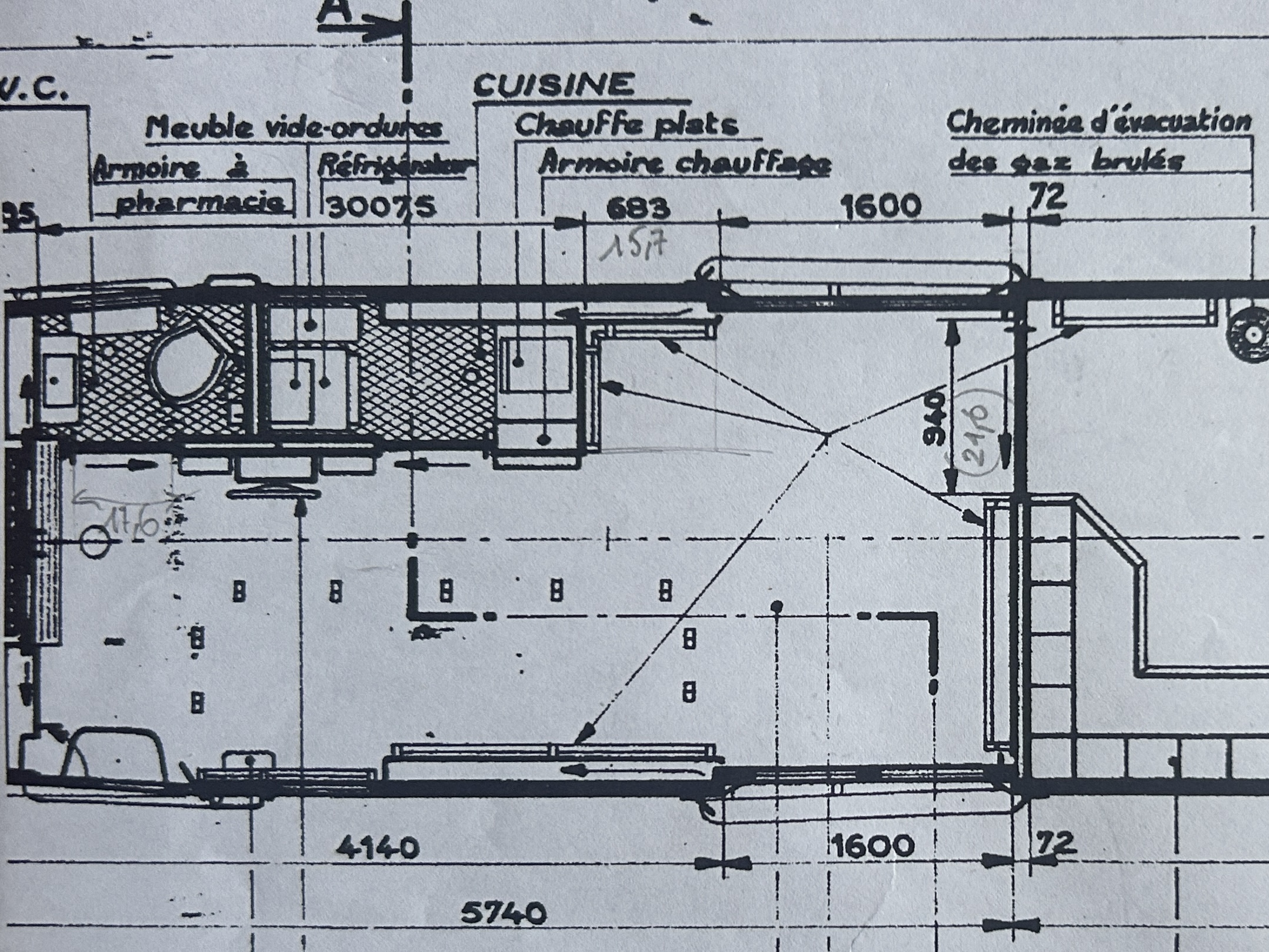

Les PAz possèdent à leurs extrémités deux vastes plateformes occupées sur une partie de la largeur par d'une part un WC et une cuisine et d'autre part un petit local vestiaire et une "toilette".

Le "bloc" WC est équipé du volant de frein à main. Le local "cuisine" possède un chauffe-plat, un réfrigérateur et un meuble vide-ordure.
Le bloc vestiaire est vide, la toilette possède un petit lavabo et une banquette rabattable.

Sur ma maquette, ces 2 blocs sont imprimés séparément et rapportés. Bien que les WC soient naturellement occultés, j'ai figuré la cuvette et le petit lavabo. Le frigo et le chauffe-plats seront rapportés ultérieurement.

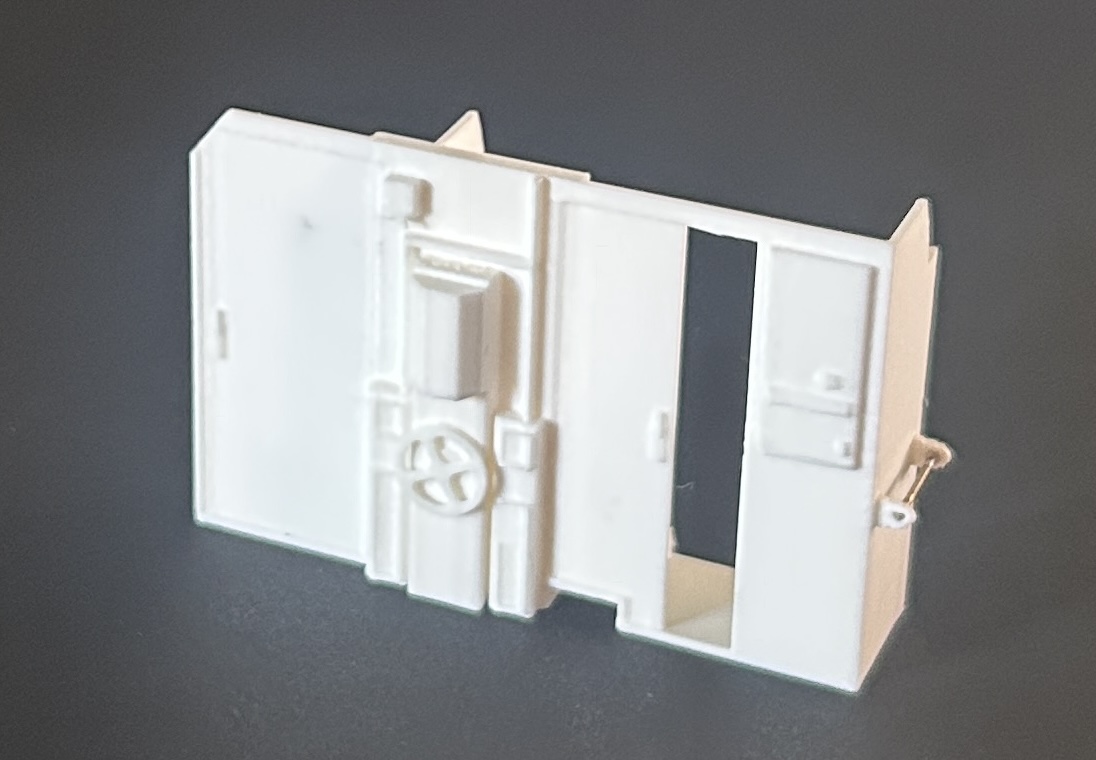

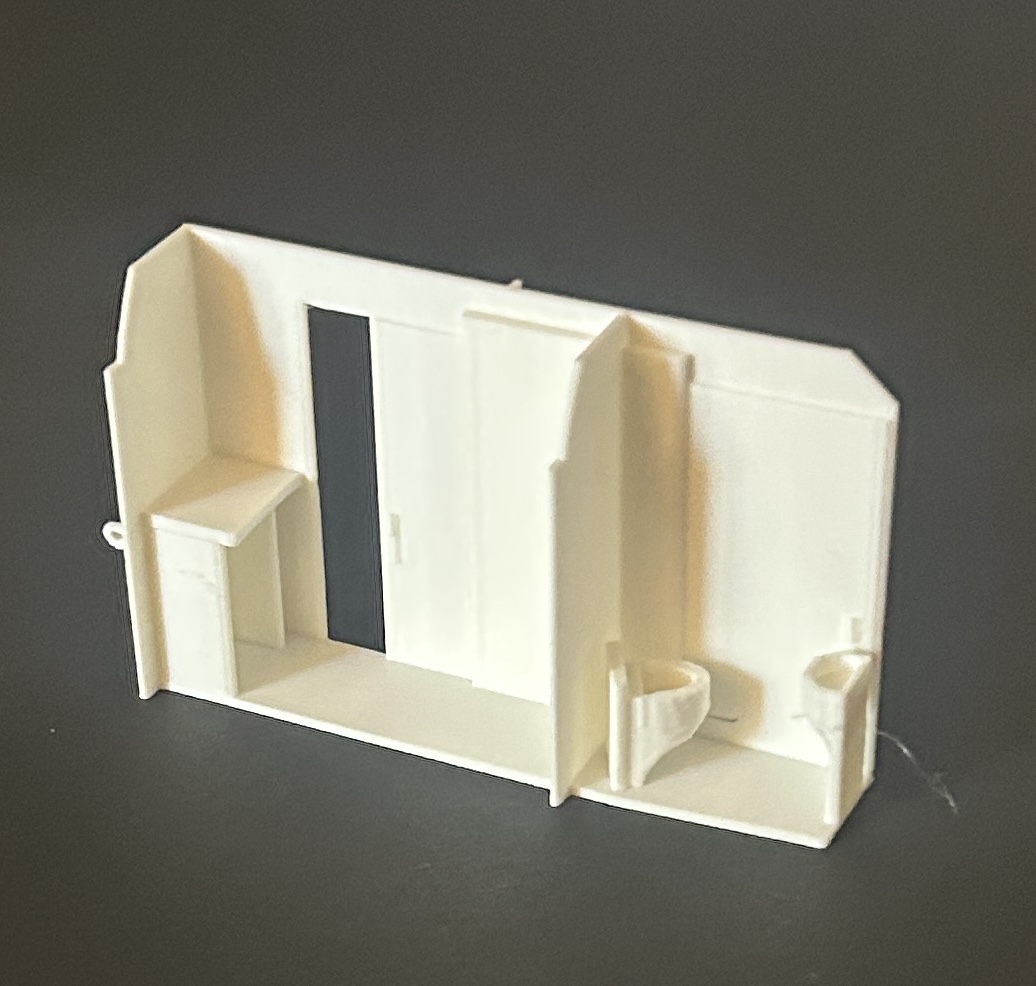

Bloc WC

Sur le bloc vestiaire le local est vide, la porte ouverte différemment. La cuvette est évidemment absente dans la toilette et remplacée par la petite banquette.

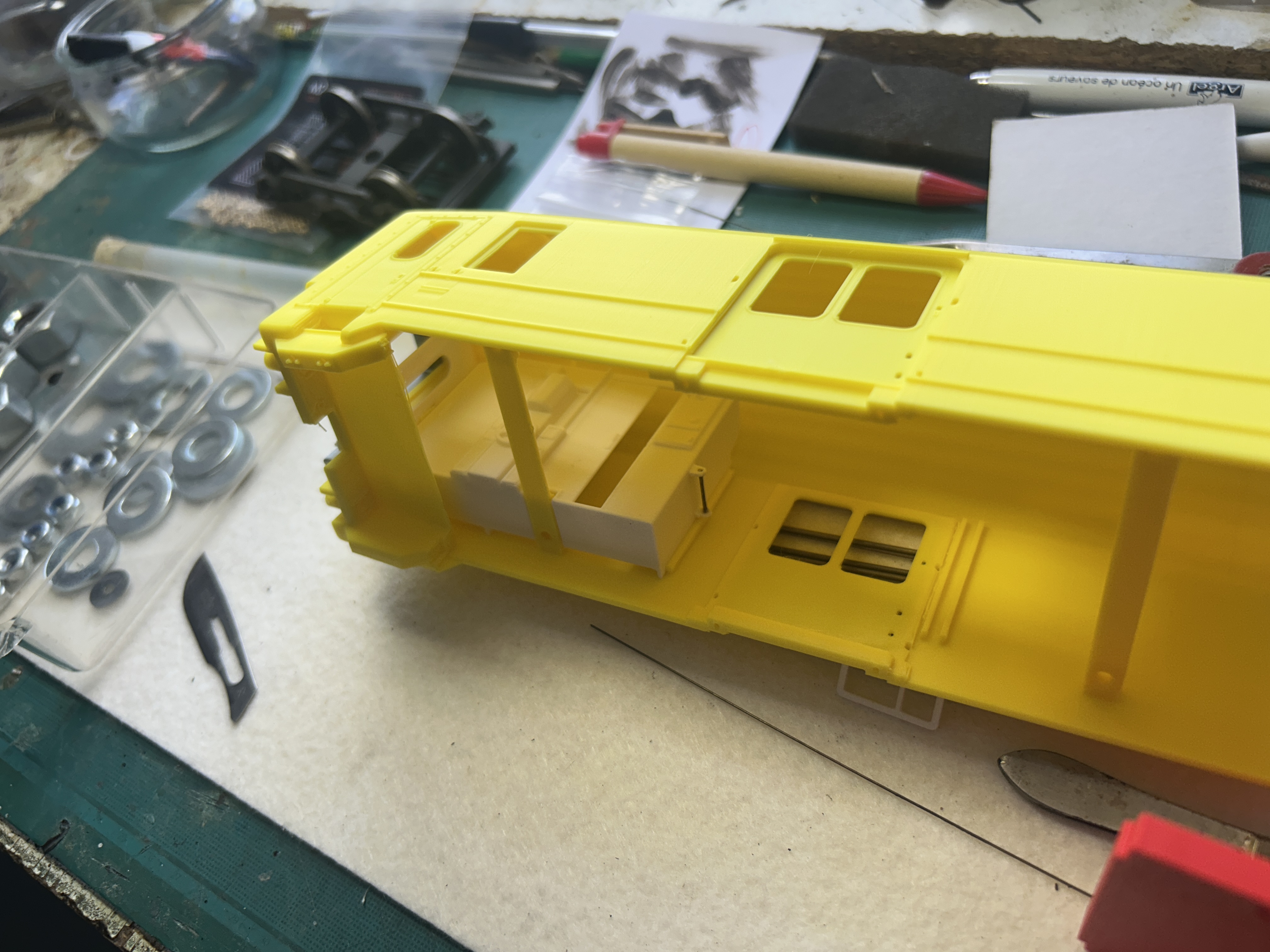

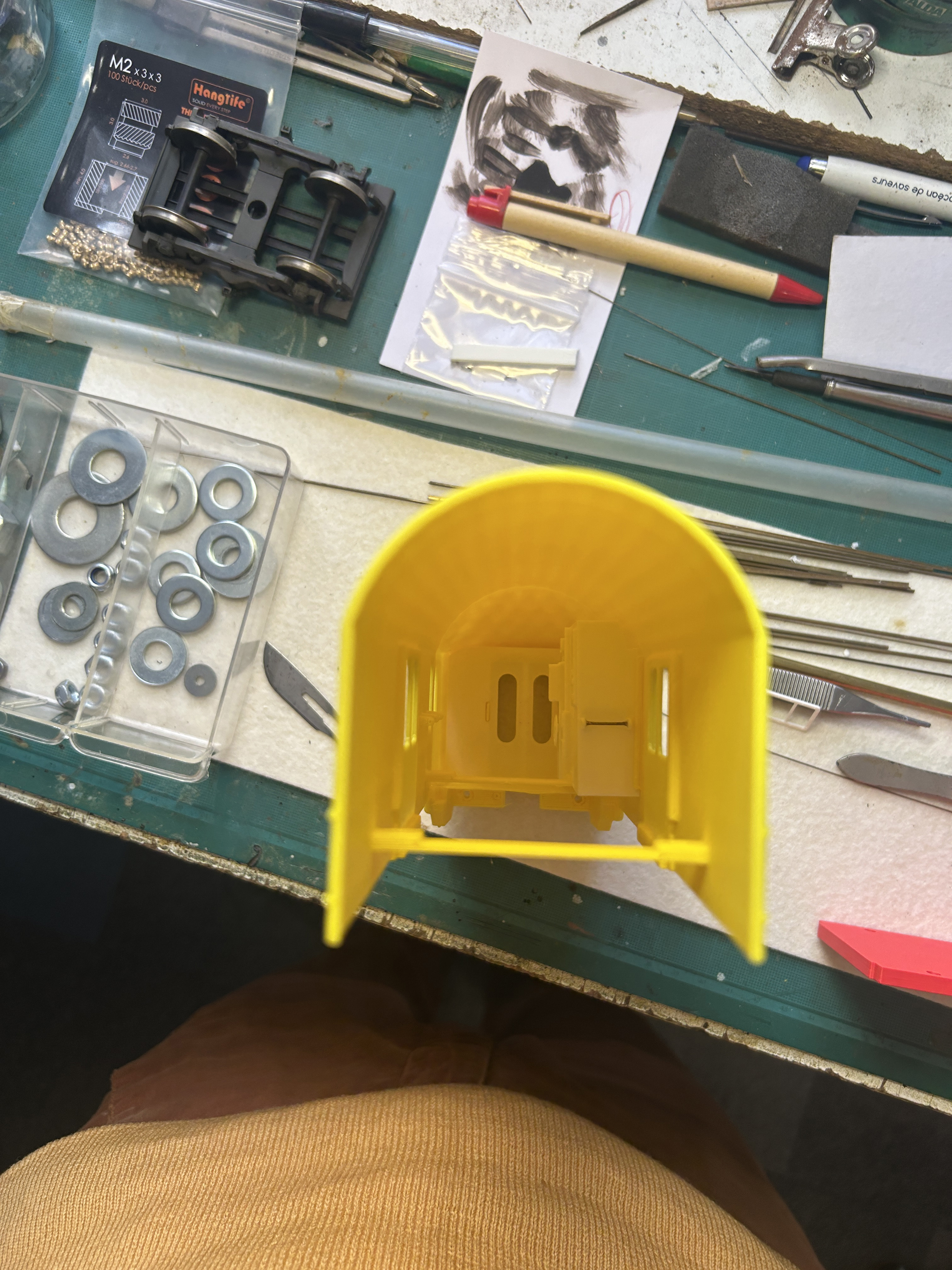

Ces éléments (quelques détails encore à corriger) sont collés dans le proto, le plancher est posé avec un bogie.

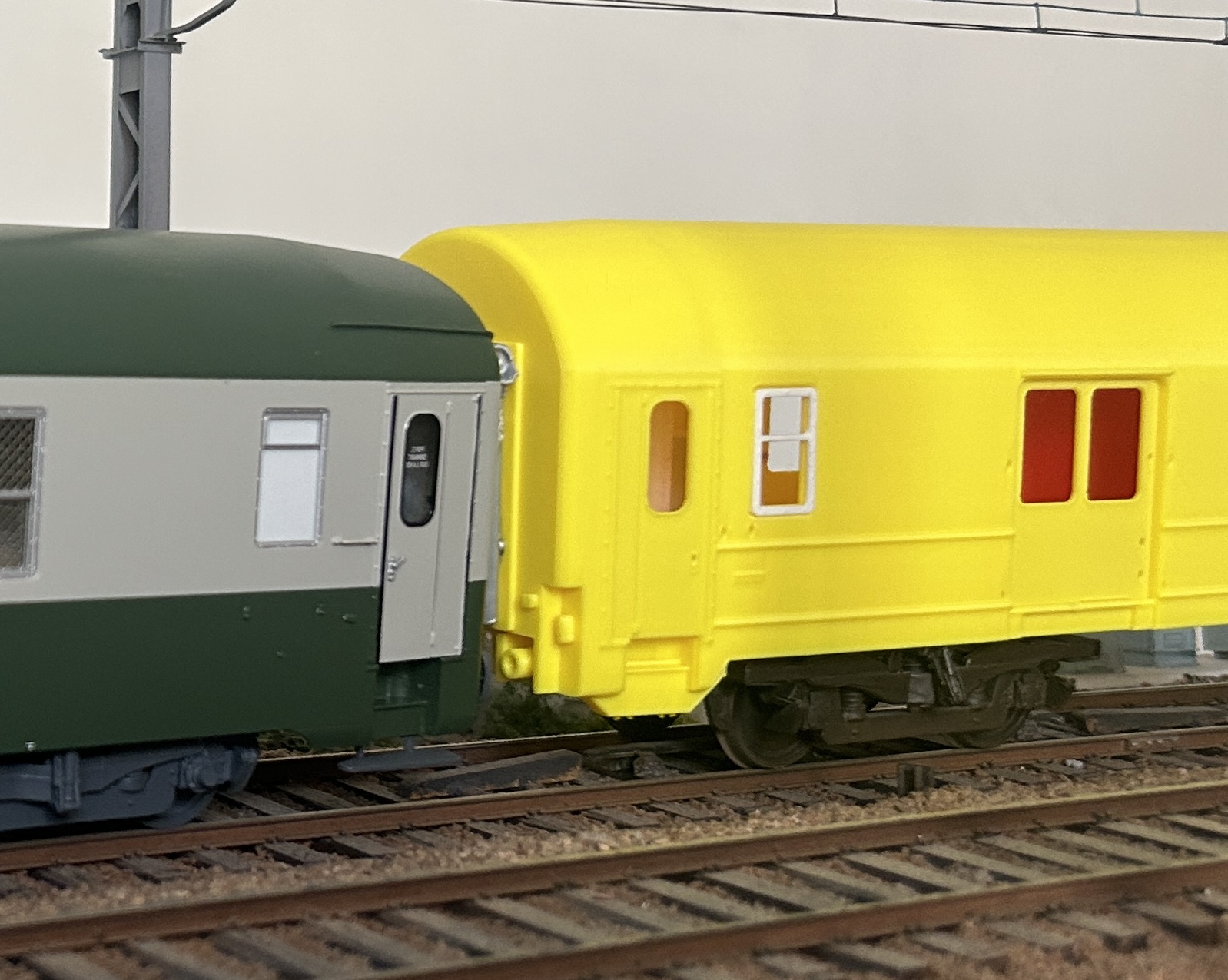

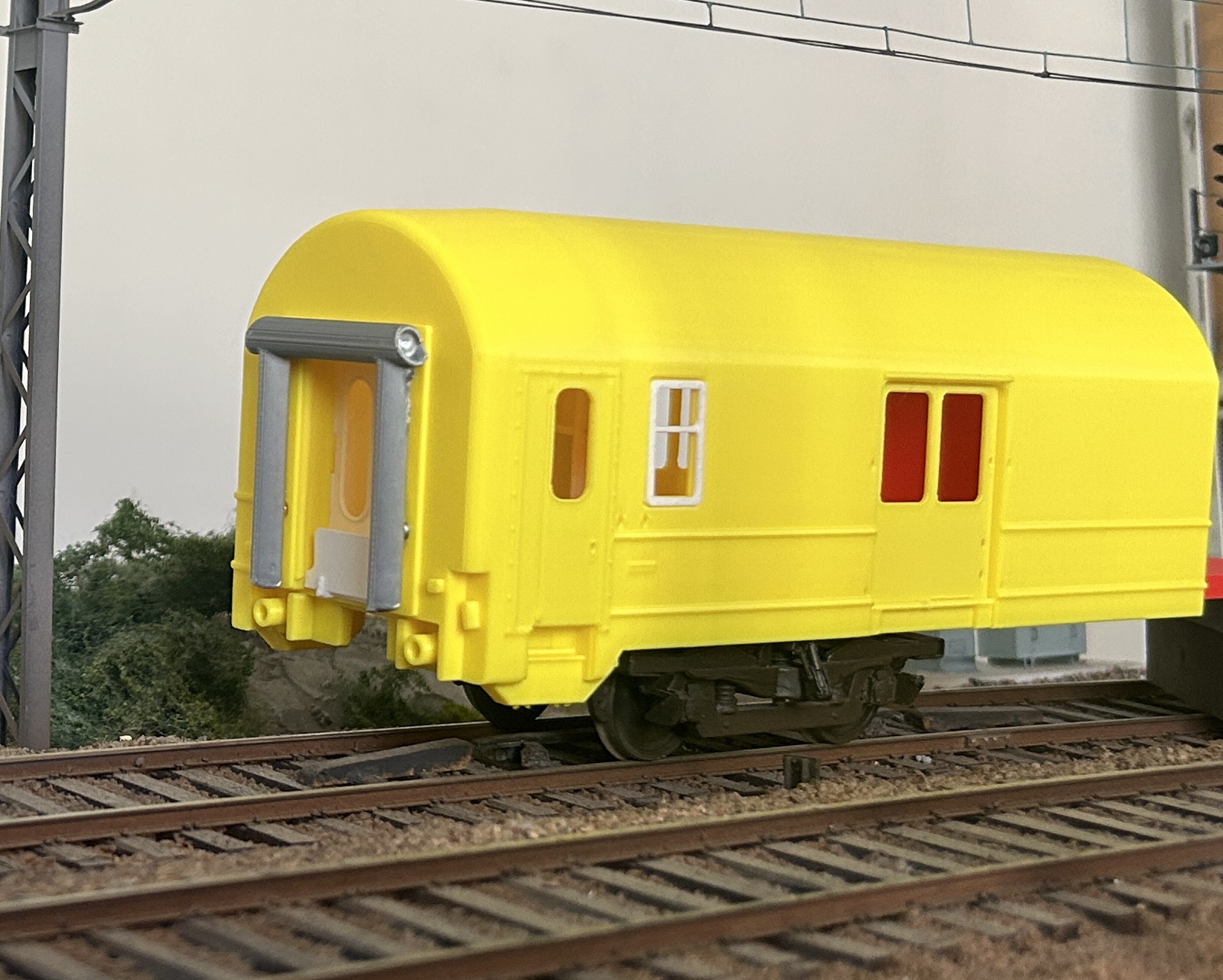

1ère mise en situation pour vérifier qu'il n'y a pas de trop grosse erreur.

(Evidemment tout ça n'a pas la finesse du laiton d'autant que mes photos ne sont pas parfaitement nettes après agrandissement. je reste pourtant impressionné par le résultat de l'impression même avec l'absence de traitement des surfaces par ponçage).
Ca va le faire !...

[PIERRE]

ça le fait plus que ça va le faire !

[jld31250]

c est impressionnant, tu peux indiquer quelles sont les dimensions minimales en relief et en creux que sortir ton systéme d impression? (genre un relief de 0.3 x 0.3 x 0.1mm (Long, Larg , Haut) sortirait il sans être déformé ?

[François D]

Difficile Jean-Luc de te répondre.

Entre les cotes dessinées (SW) et celles réellement imprimées, il y a certainement une différence que je suis incapable de mesurer.
Je pense également que l'orientation de l'impression a une influence sur le résultat. Une rainure ou un relief imprimé à plat ne ressort probablement pas exactement comme le même objet imprimé verticalement ou incliné.

Pour l'instant, une hauteur (ou une profondeur) de 0,2 mm semble respectée. Des dimensions à plat 0,3 x 0,3 me paraissent aussi imprimables.
Il faudrait réellement des instruments assez grossissants pour vérifier.

Pour répondre donc le plus précisément à ta question, 0,3 x 0,3 x 0,2 (cotes sur le dessin) sont les dimensions minimales où je suis à peu près sûr du résultat de l'impression à condition d'être imprimé sur une surface elle-même imprimée.

[yann]

Superbe Fraçois!

[François D]

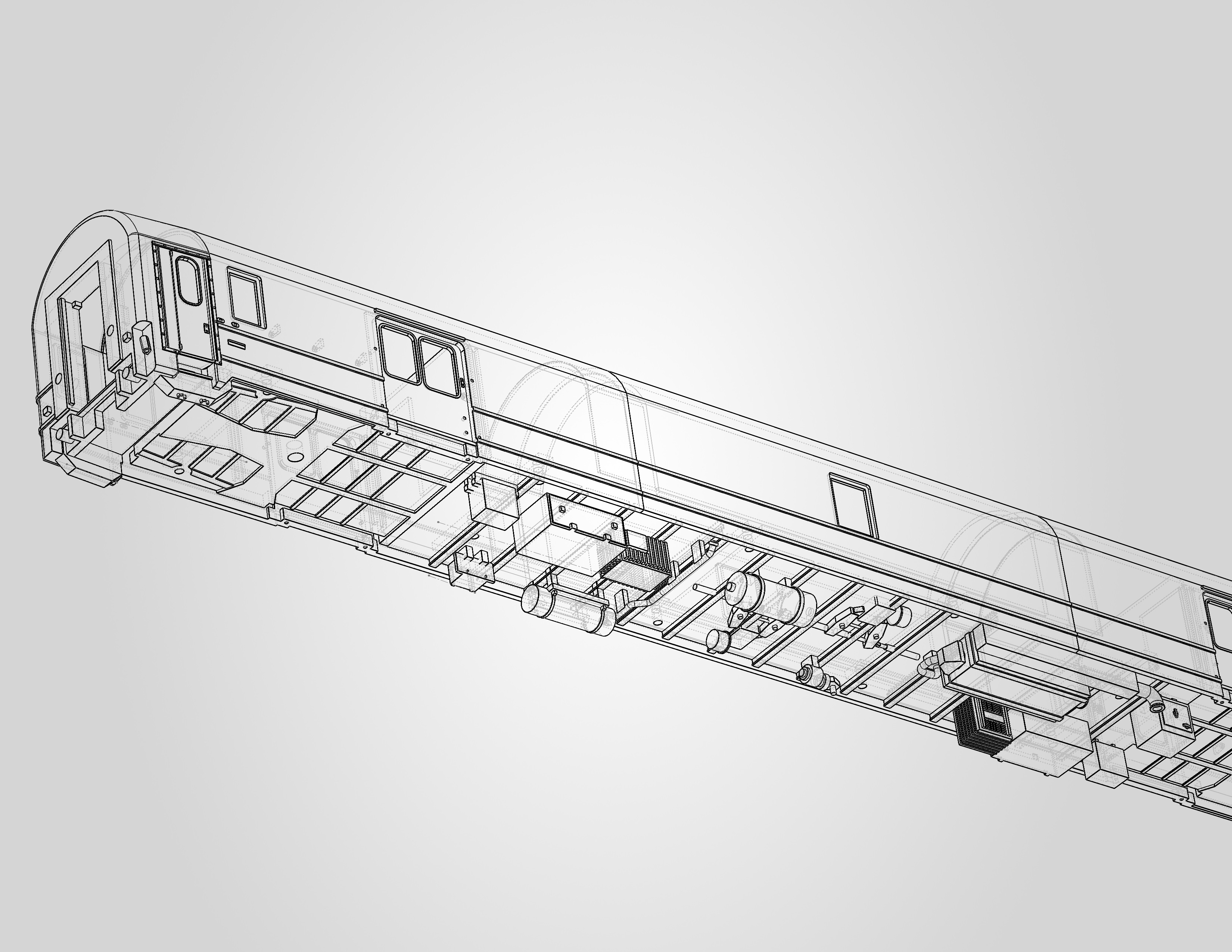

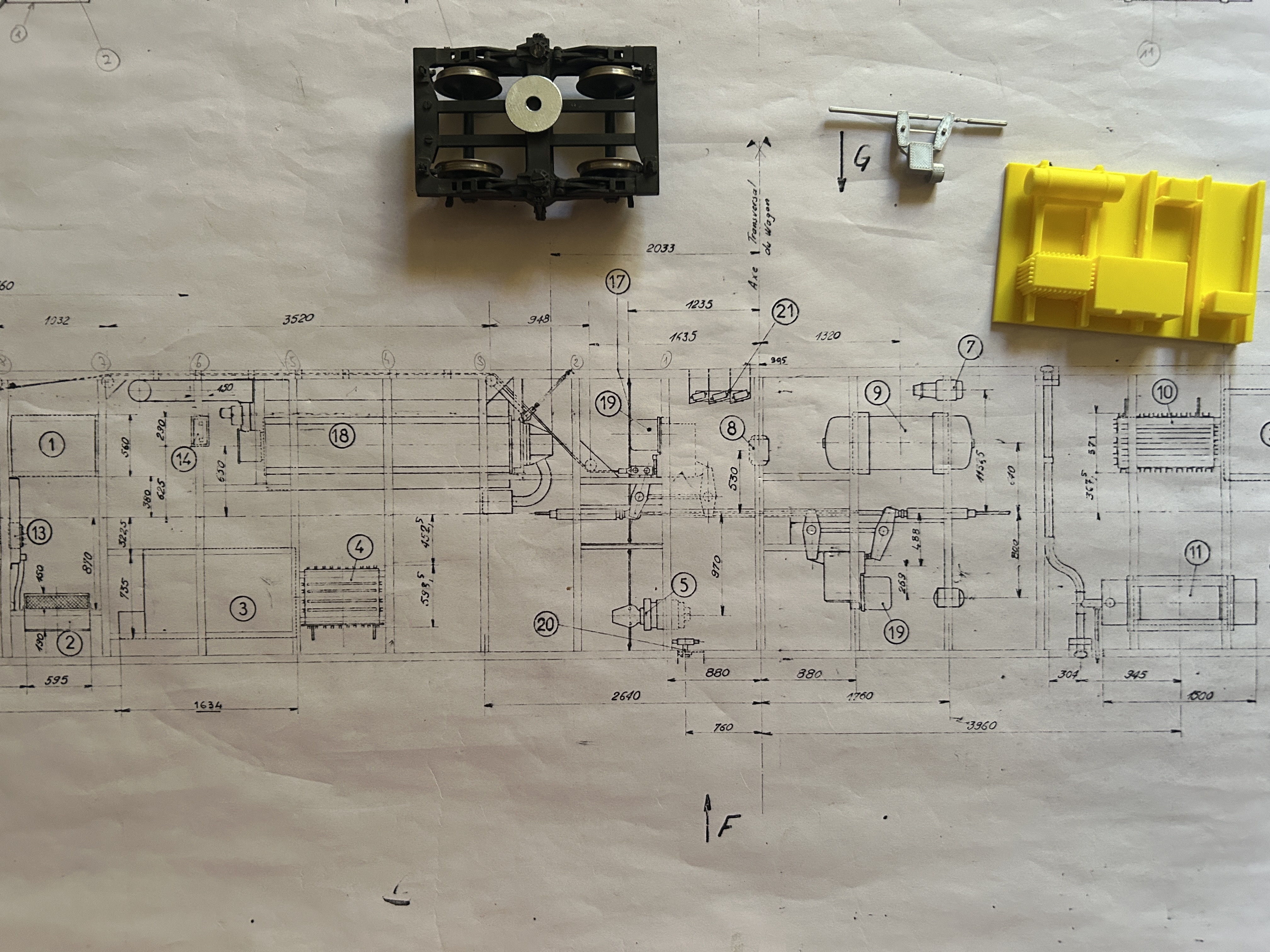

La semaine a été consacrée au dessin du dessous de caisse à partir d'un plan original au 1/25.
Ca m'a demandé pas mal d'attention et de me référer régulièrement à mon petit tableur Excel pour convertir directement les mesures sur le plan au 1/43,5.
Même si sur le plan, la tuyauterie est absente je rapporterai peut-être les principales conduites en laiton plus tard. Pour le moment tous les coffres, réservoirs etc... sont reproduits et c'est déjà ça.
J'ai testé (toujours en jaune) l'impression d'un petit bout pour vérifier la bonne hauteur sous caisse.

L'imprimante est chargée et doit travailler toute la nuit. Si tout va bien, je dois récupérer demain matin les dessous de caisse des 2 extrémités avec une partie de l'aménagement. Suspens !...

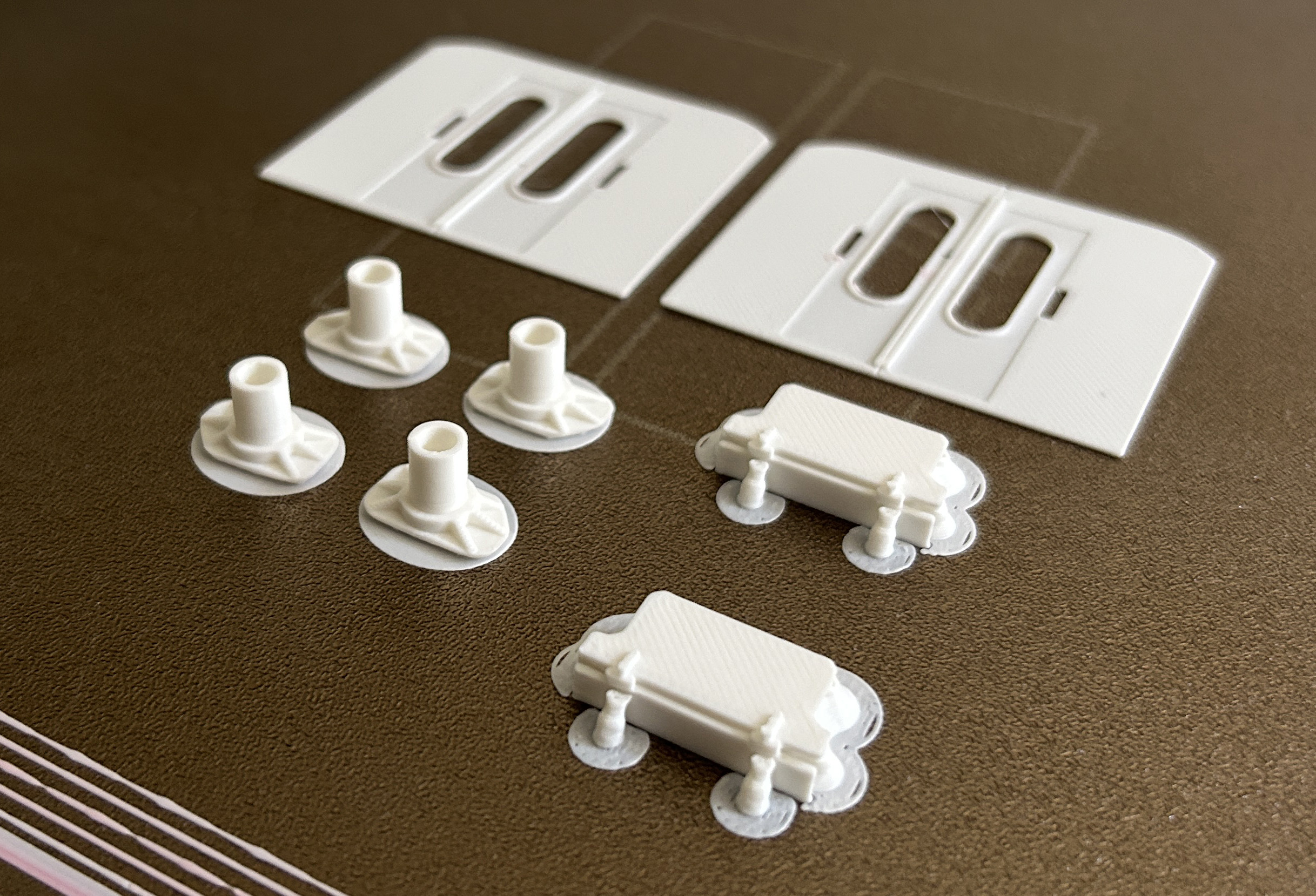

Cet après-midi pour patienter, dessin et impression des tampons.
