Construction intégrale d'une voiture voyageurs à l'échelle 1/35.

[ffayolle]

En Grande-Bretagne, il y avait aussi le railcar du fameux Colonel Stephens
Cf. https://colonelstephenssociety.co.uk/li ... lcars.html
A découvrir au musée du KESR à Tenderden (Kent)
Cf. https://kesr.org.uk/museum/

[kobden]

En Grande-Bretagne, il y avait aussi le railcar du fameux Colonel Stephens
Cf. https://colonelstephenssociety.co.uk/li ... lcars.html
A découvrir au musée du KESR à Tenderden (Kent)
Cf. https://kesr.org.uk/museum/

Bonjour à tous, bonjour Fabrice,

Il ou elle ressemble étonnamment au Dedion Bouton type JM, je trouve; je ne connaissais pas ce fameux rail-car du colonel Stephen.
C'est rigolot comme chez nous les militaires se sont investis dans la construction du matériel ferroviaire comme le capitaine Pechot.
Alors que c'était pas trop leur truc le ferroviaire, c'est plutôt le matériel militaire: tank, canon, etc.. Du matériel de destruction & non du
transport civil.
A +
Charley.

[Geb]

Vu ici en zéro sur le réseau "Wolfe Lowe".

[kobden]

Bonjour à tous,

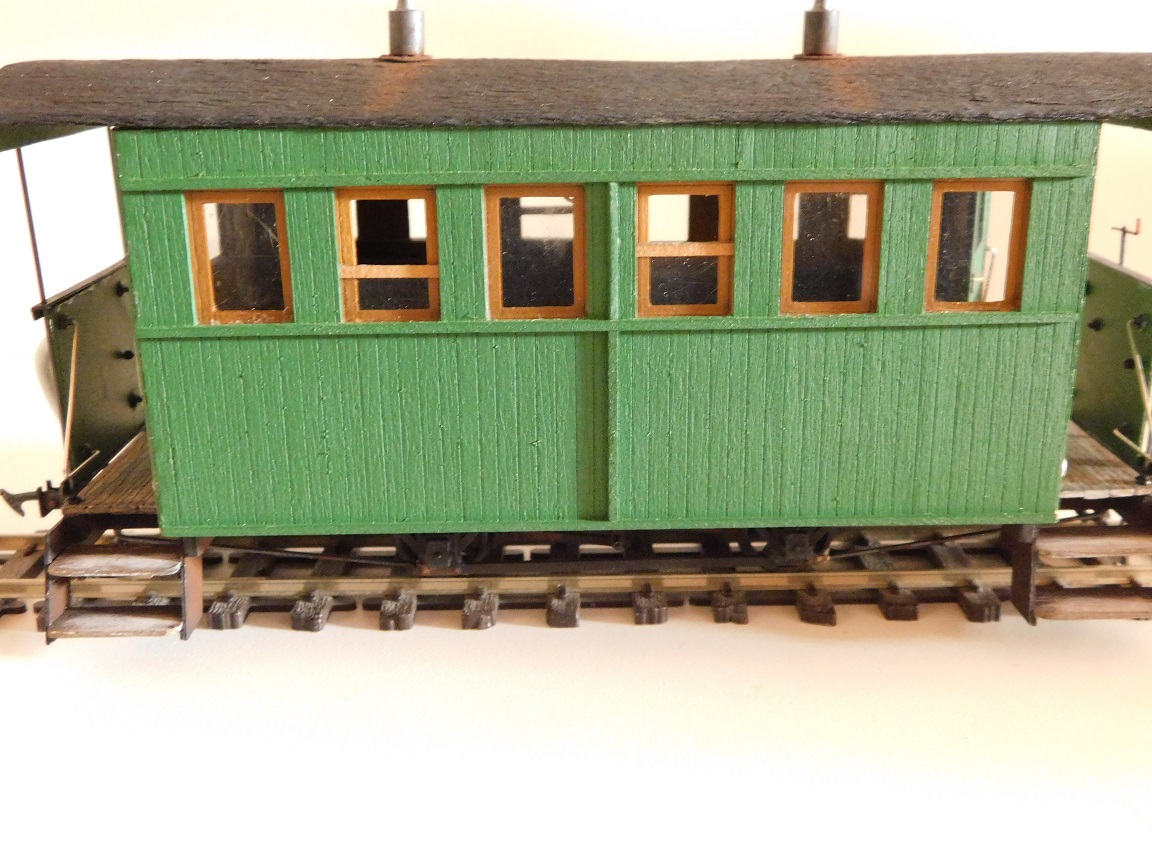

Suite de la construction de cette première voiture voyageurs mixte 1er & 2cl à la belle échelle du 1/35ème.

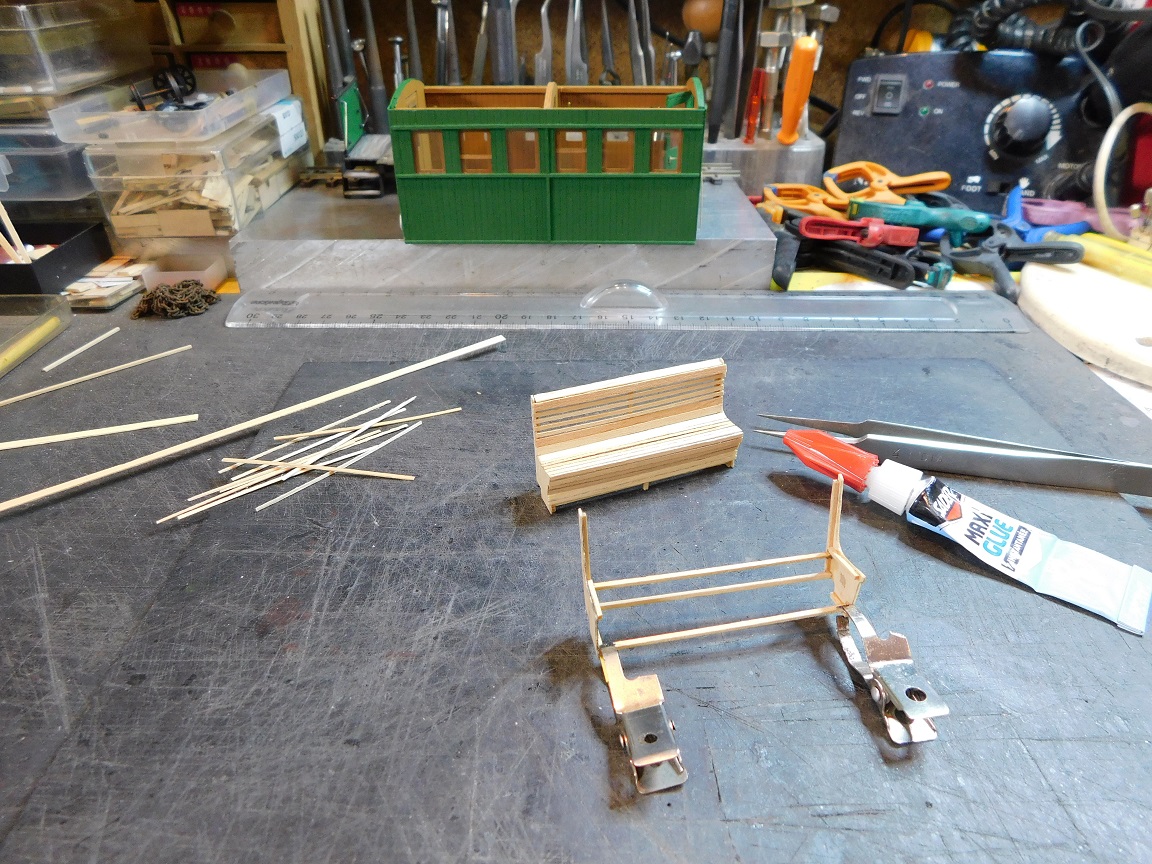

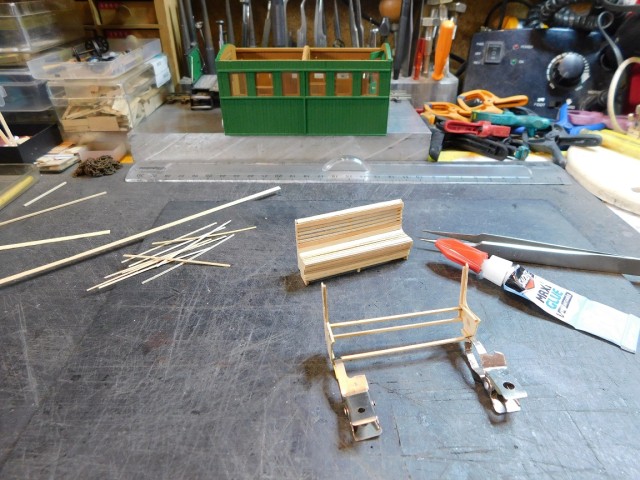

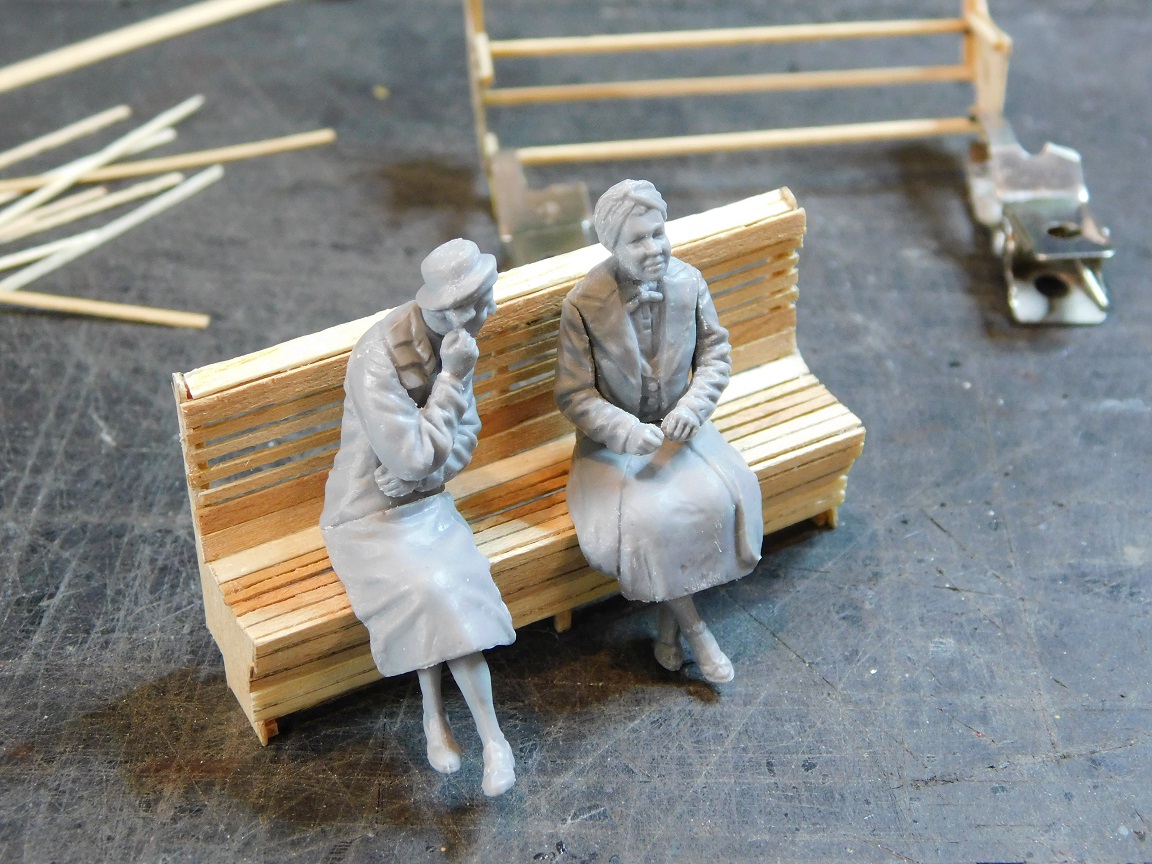

Construction des banquettes en bois de tilleul pour la deuxième classe.

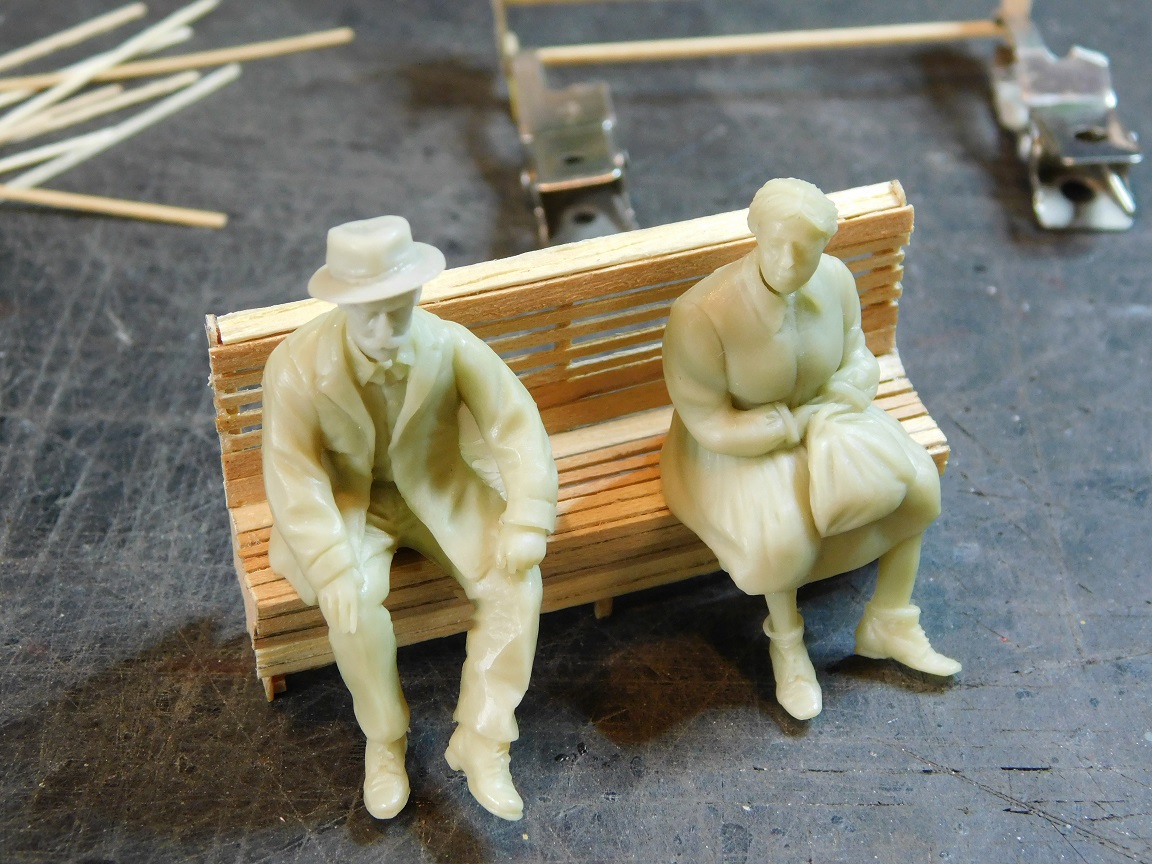

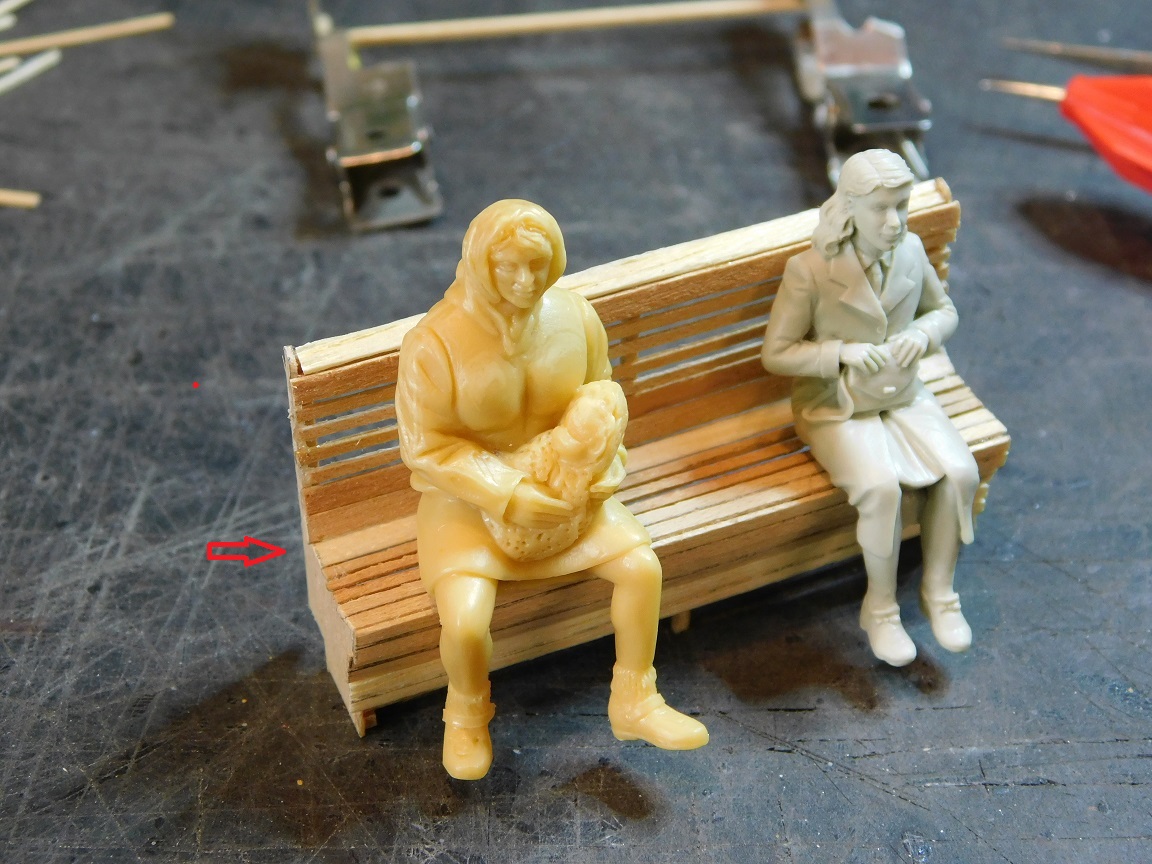

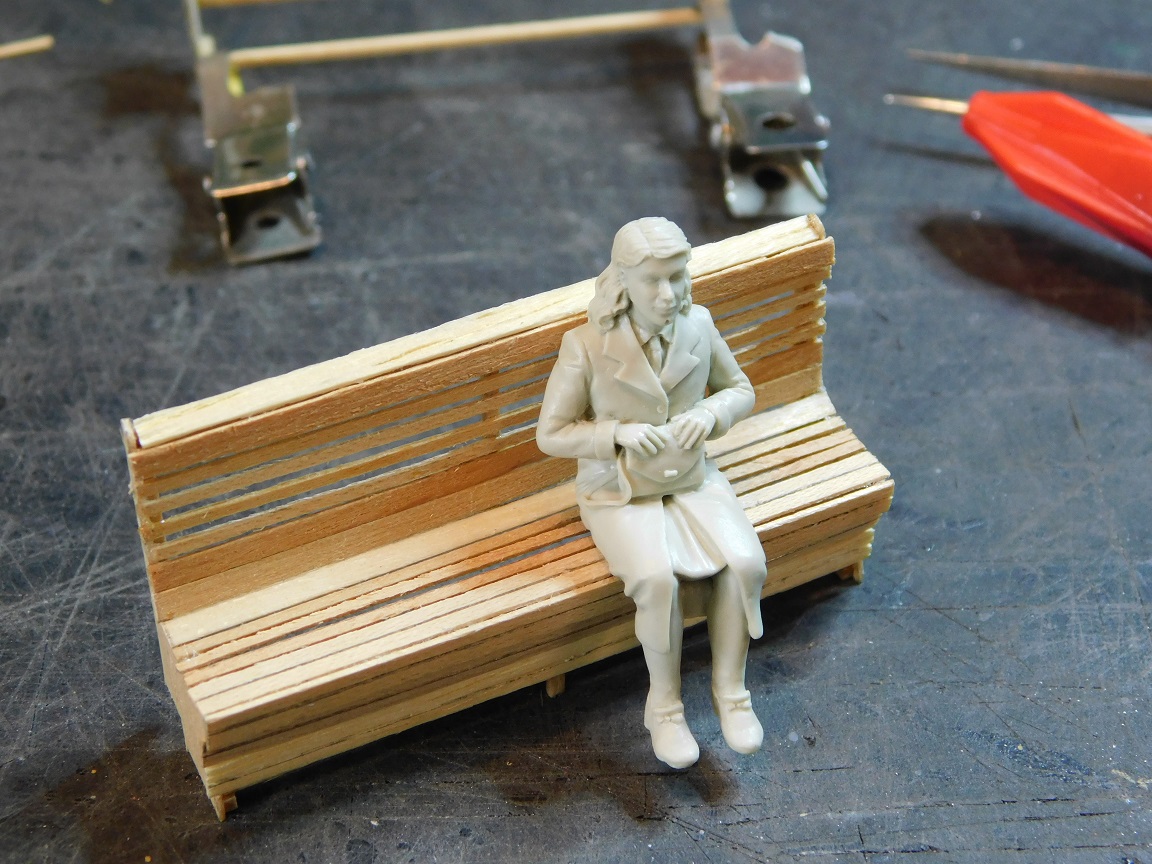

En voilà une de terminée, il va me rester à la peindre puis la vernir; cette figurine de chez A.D.V, prends la pose
sur cette banquette. Mais celle-ci vu la qualité de sa gravure fera de la figuration sur un banc à l'extérieur.
En règle générale, je place toujours les figurines qui ne sont pas très fines, à l'intérieur des véhicules & dans les salles d'attente.

Celle de gauche qui est une figurine de l'ancienne marque MK-35, sera dans ce wagon.

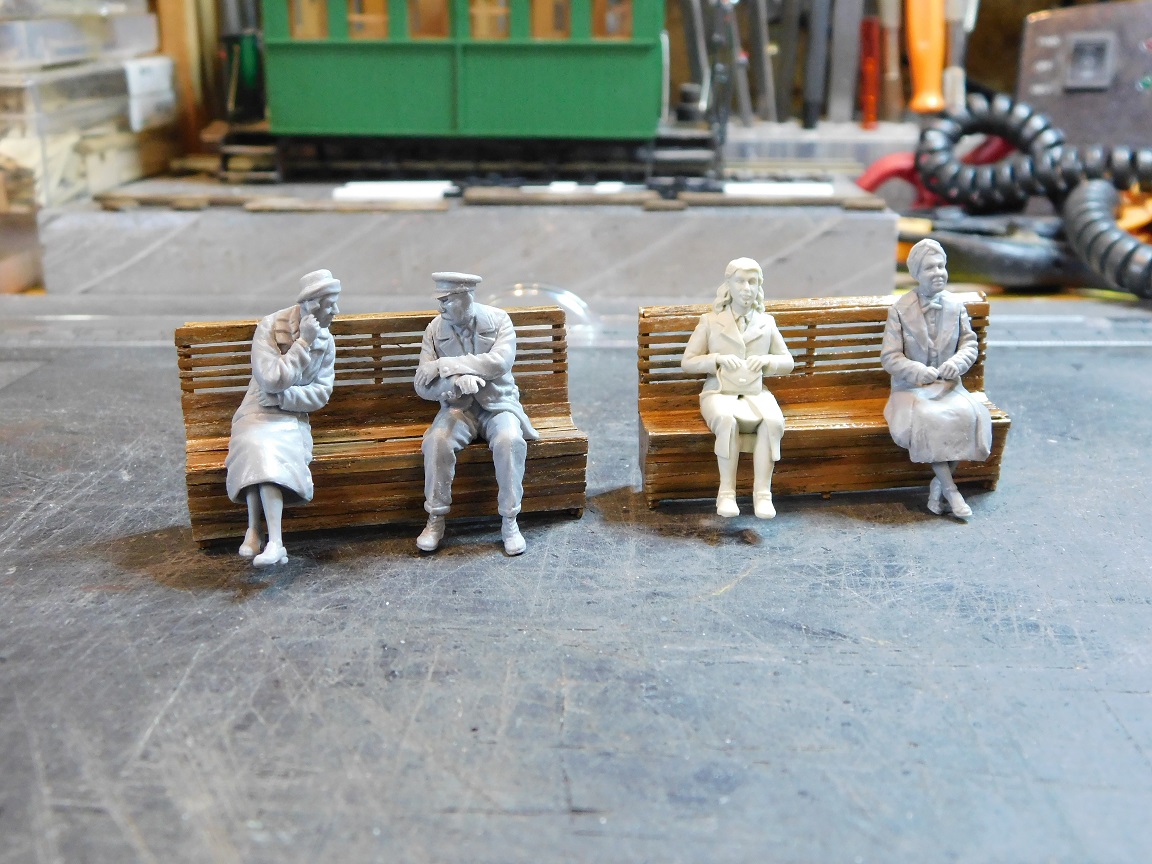

Idem aussi pour celles-ci de la marque "Modern Armies In Miniatures" vue leurs tailles & leurs grosseurs, elles sont plus à l'échelle du 1/32 que du 1/35.

Celles-ci de la célèbre marque Ukrainienne "Mini-Art" sont très fines & à l'échelle exacte. Il existe une marque d'origine Russe "Stalingrad", leurs
figurines moulage classique en résine, sont à tomber par-terre. Leurs plans de joints sont inexistant, à se demander, si elles sont pas moulées
avec la technique de la cire perdue. C'est en tout cas pas de l'impression 3D, pas besoin d'utiliser sa lime à ongle en carton pour faire disparaître
leurs plans de joints (du beau boulot). J'aurais l'occasion de vous en montrer peinte dans quelques temps.

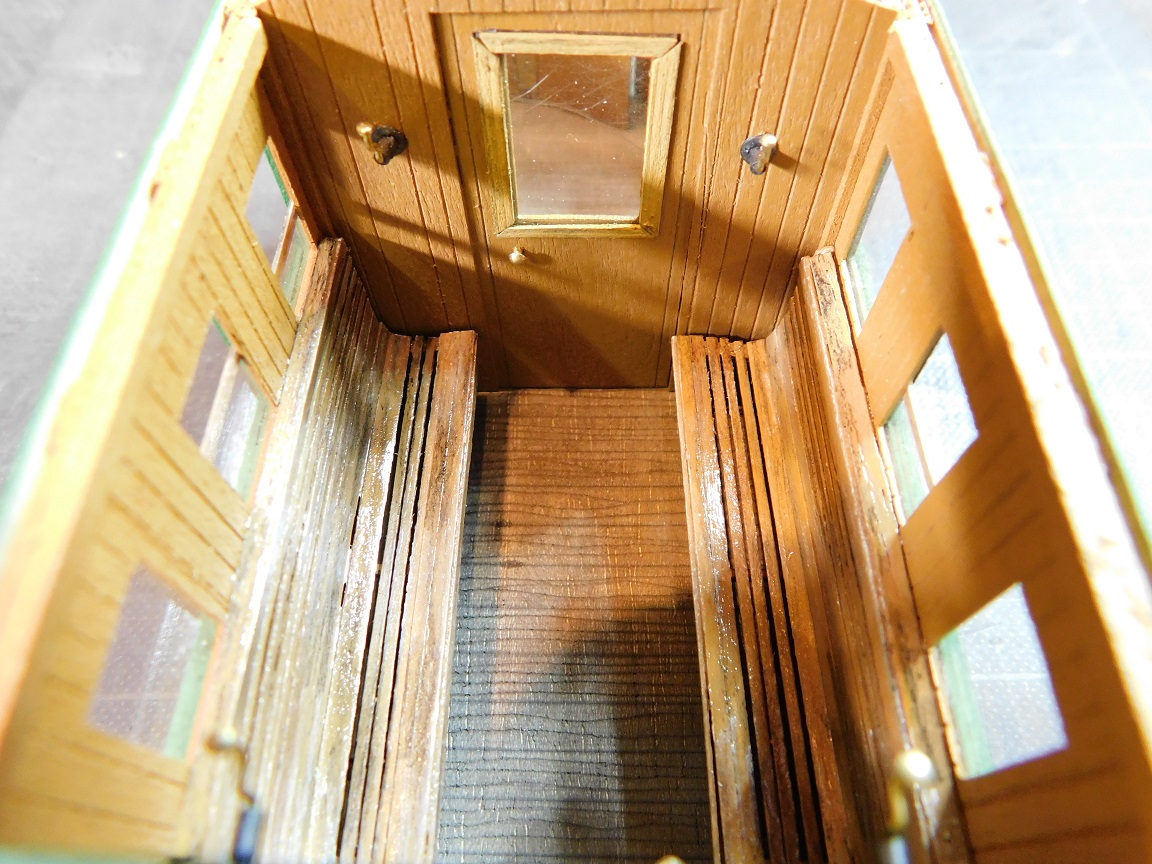

Les banquettes de la 2cl sont terminées, je les ai patinées avant de la vernir.

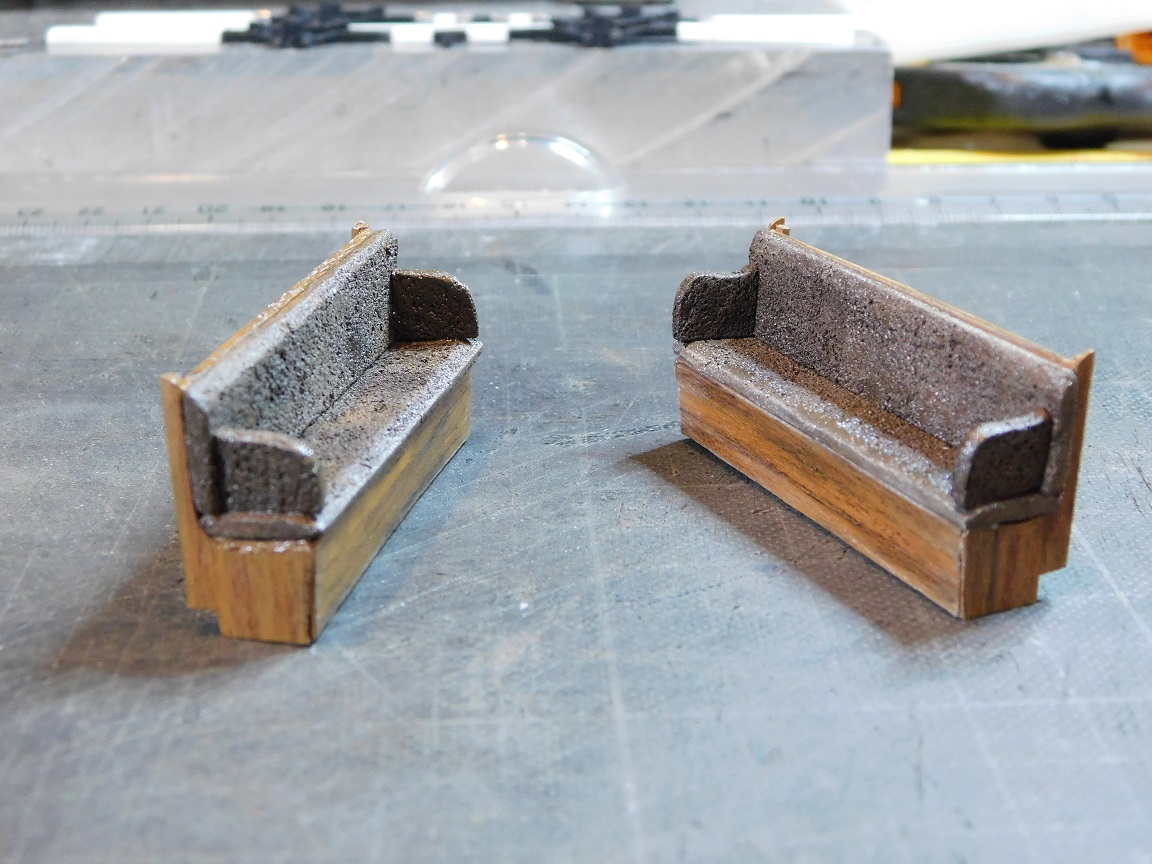

Les banquettes de la 1er classe ont été recouverte de croùte de cuir marron foncé.

Collage des banquettes de la 2ème classe uniquement sur les cloisons de la caisse. Etant donné que la caisse reste amovible par des aimants.

Collage des banquettes de la première classe.
La suite.

[kobden]

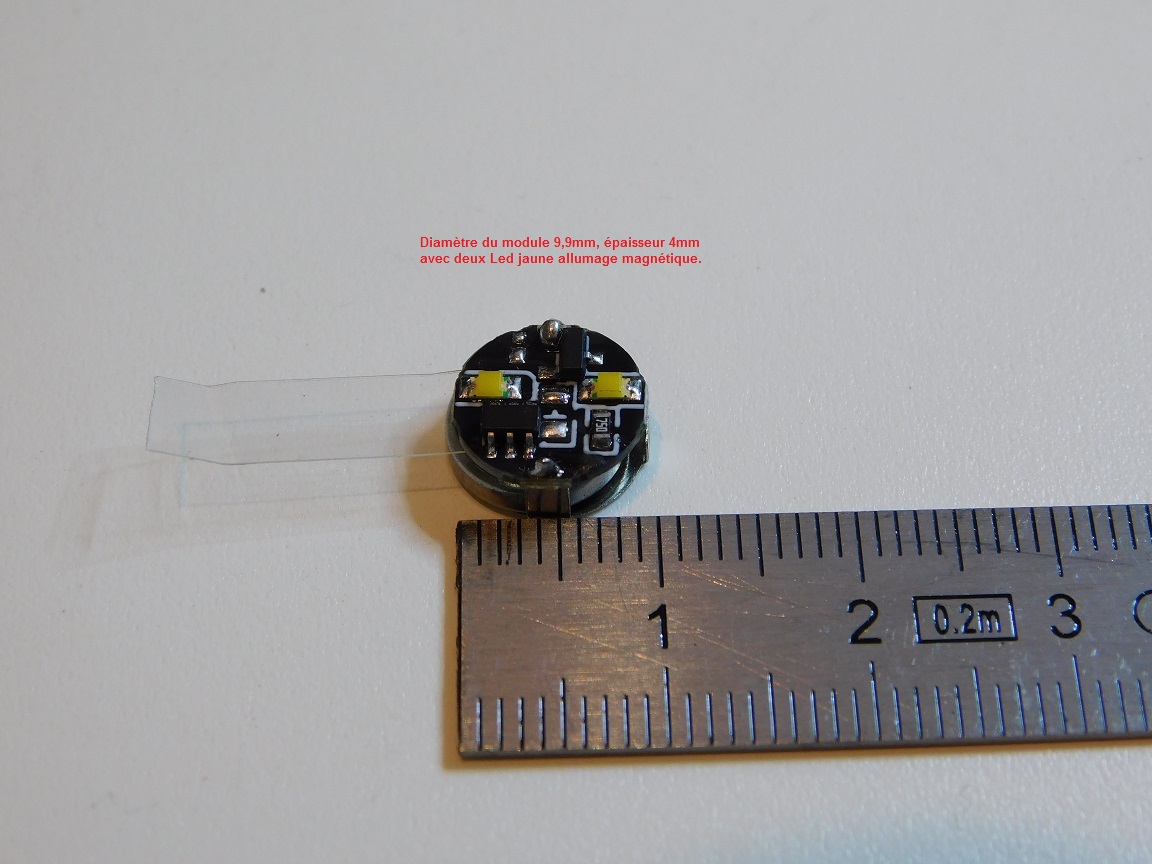

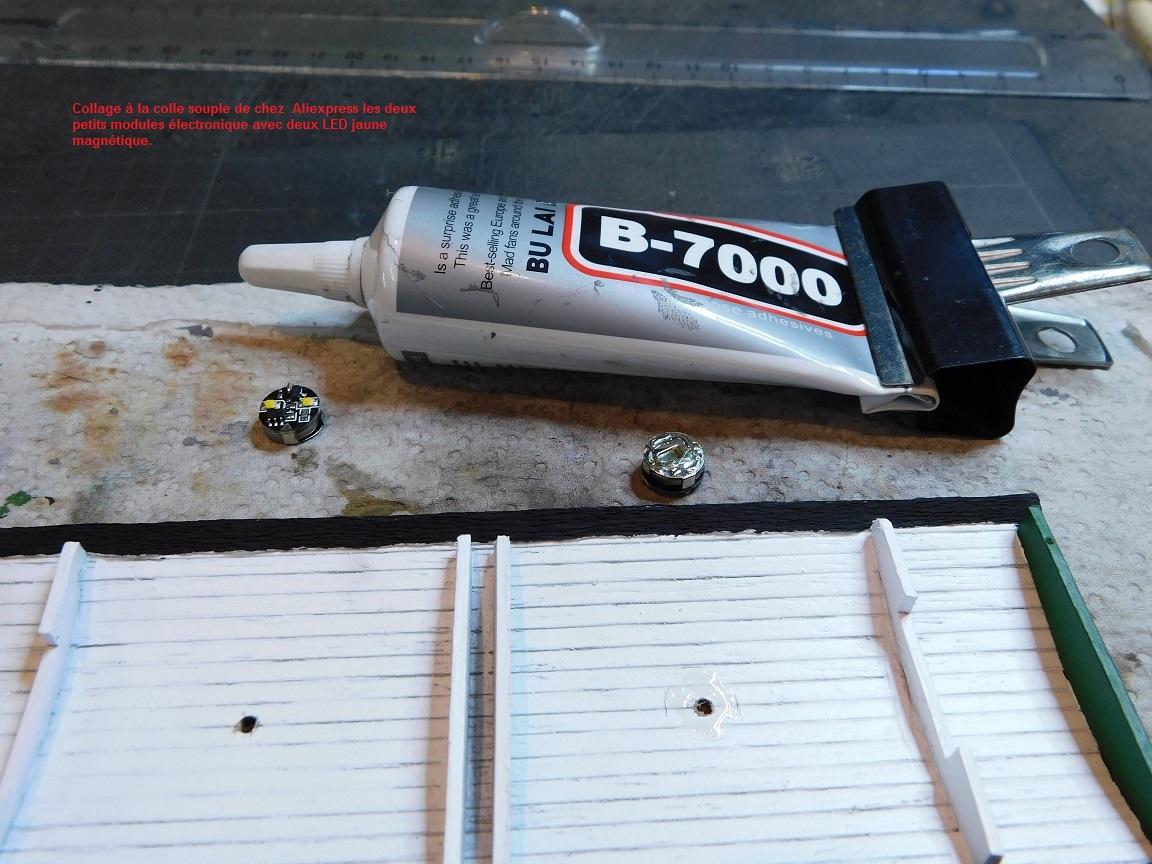

Collage avec de la colle souple de chez Aliexpress des deux petits modules électronique avec deux Led jaune qui sont magnétique.

Leurs diamètres font 9,9mm & leurs épaisseurs que 4mm; une pile batterie de 3v assure leurs éclairages.

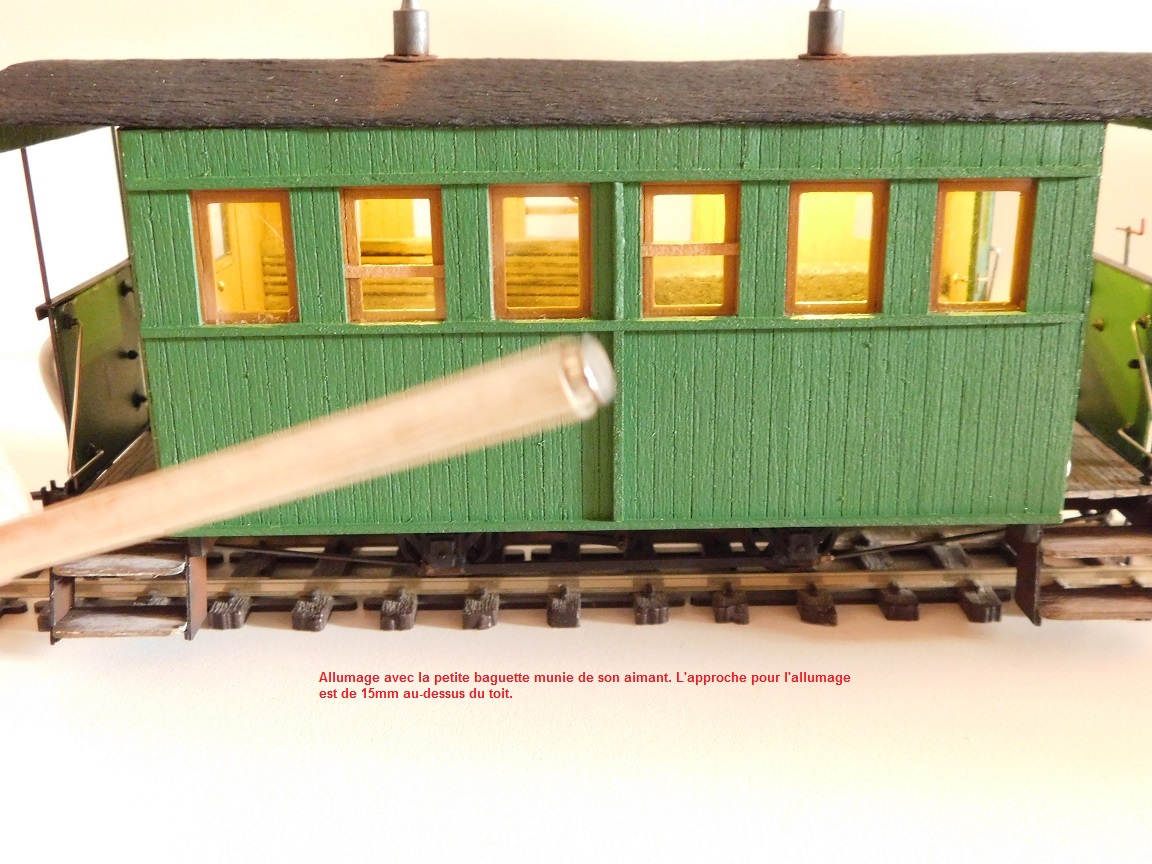

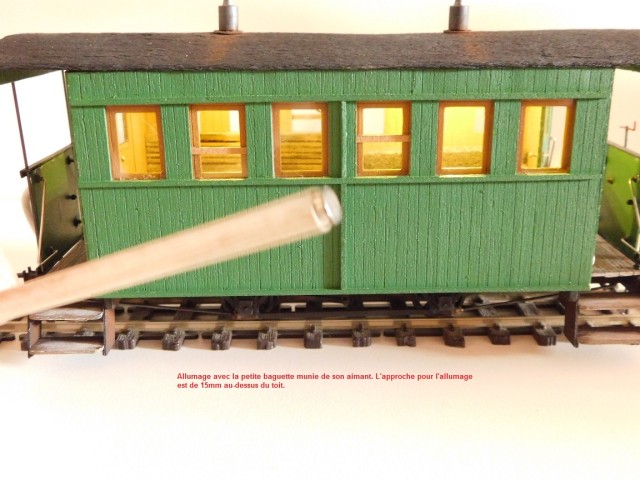

Leurs ouvertures & fermetures se fait avec cette baguette munie d'un aimant en Néodyn passé au-dessus du toit à une distance de 15mm.

Une partie des éléments qui constitues la mixte 3cl & fourgon. Sa construction est identique à la première voiture, sauf qu'il y à une seule

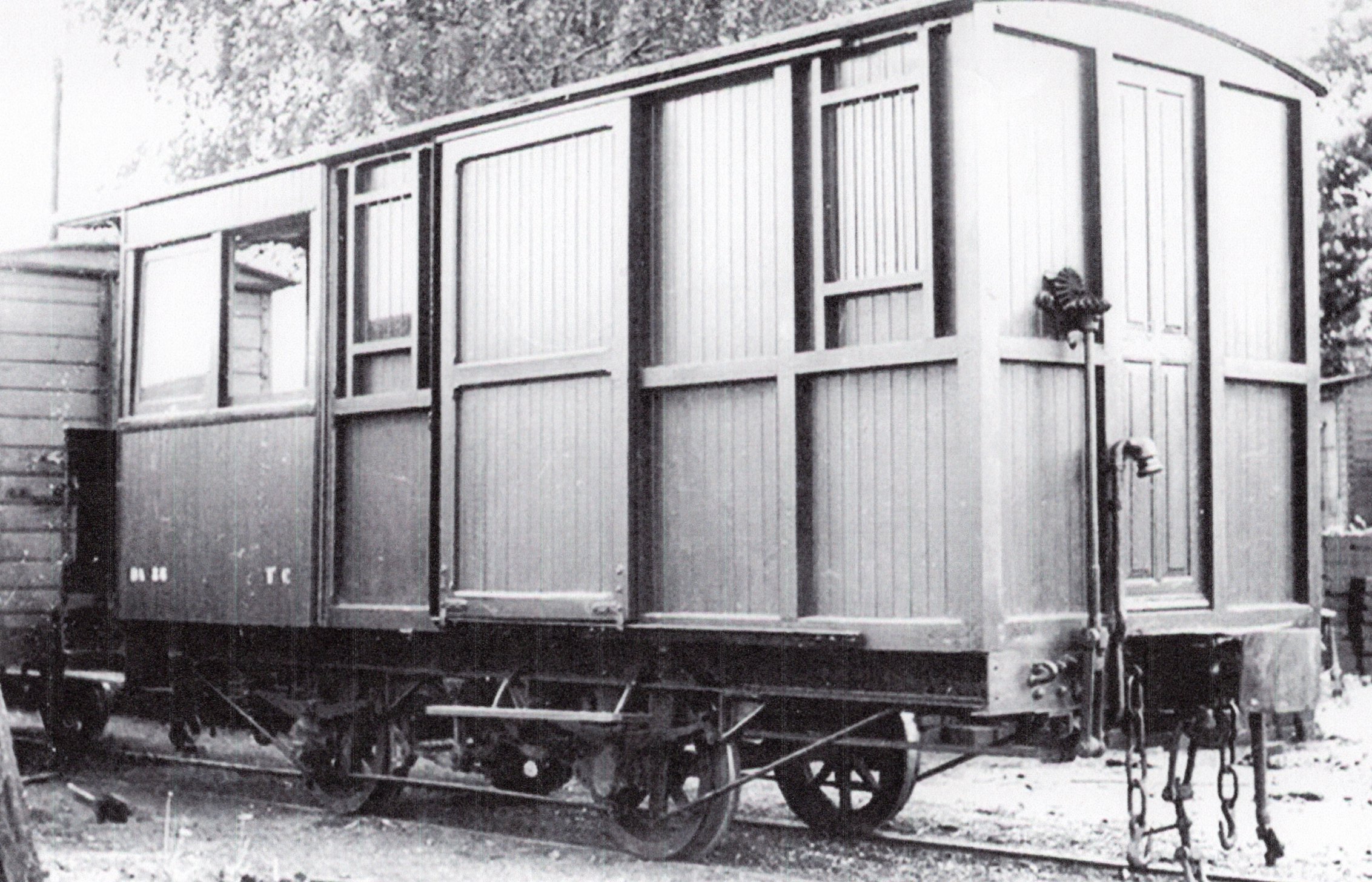

plateforme. Pour celle-ci, je me suis vaguement inspiré de celle des Tramways de la Corrèze à quelque chose près.

J'aimais bien cette voiture fourgon, c'est pour cela que mon choix c'est tourné vers elle. En plus elle est pas trop difficile à construire; cela reste dans mes cordes.

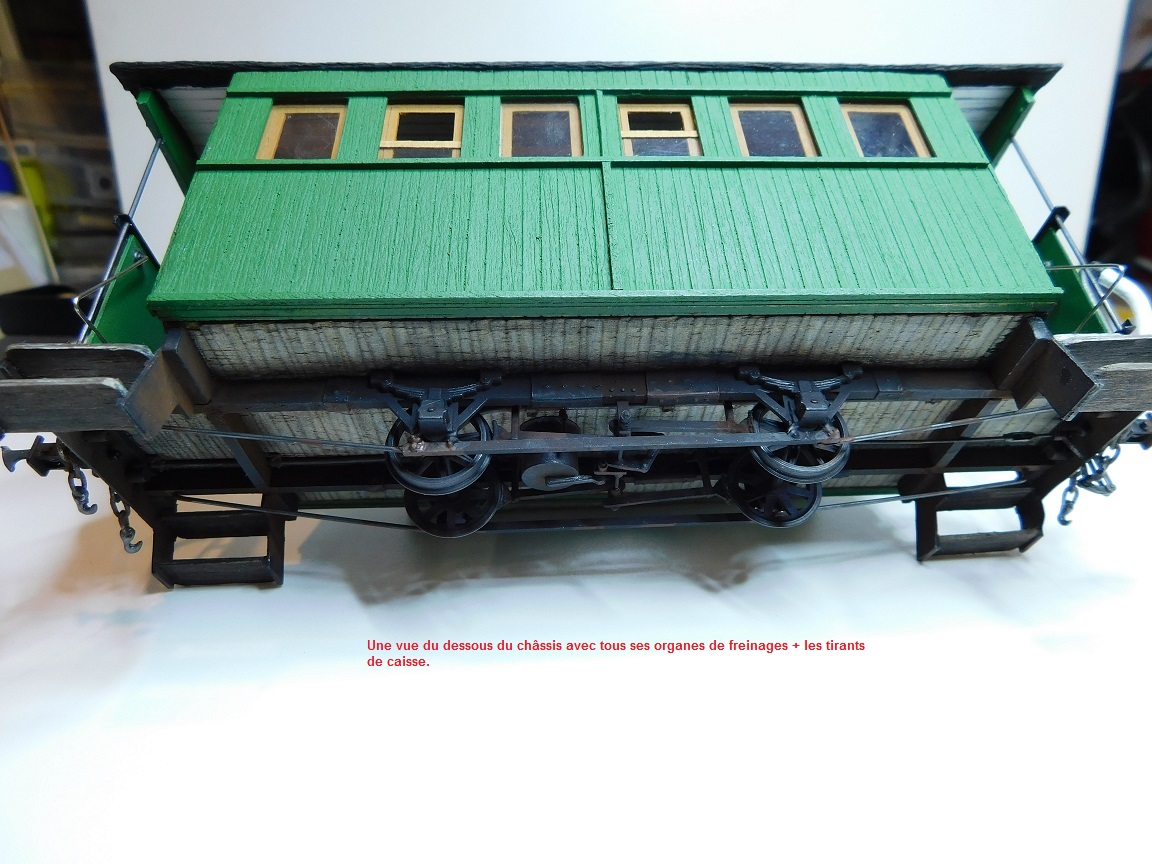

Une vue des organes de freinage plus les tirants de la caisse.
A +
Charley.

[ffayolle]

Belle réalisation
Question : où peut-on achter le système led/batterie magnétique?

[kobden]

Belle réalisation
Question : où peut-on achter le système led/batterie magnétique?

Bonjour à tous, bonjour Fabrice,

Pour la première fois j'avais découvert chez "Tramfabriek" le MagnoLed au prix de 7,08£ l'unité (dimensions diamètre=11mm épaisseur 5mm).
Je me sui mis à chercher chez Aliexpress ce type de module électronique & allumage magnétique, & j'en ai trouvé sur cette plateforme
Chinoise. Bien moins chère (2,60€) & surtout de dimensions plus réduites.
Voilà ! Fabrice tu sais tout.
Tu verras il en existe de toutes les couleurs voir aussi à trois LED , et aussi pour mettre sur l'arrière des fourgons le fameux feu rouge.
Aussi pour tes compliments.
Bien amicalement.
Charley.

[kobden]

Bonjour à tous,

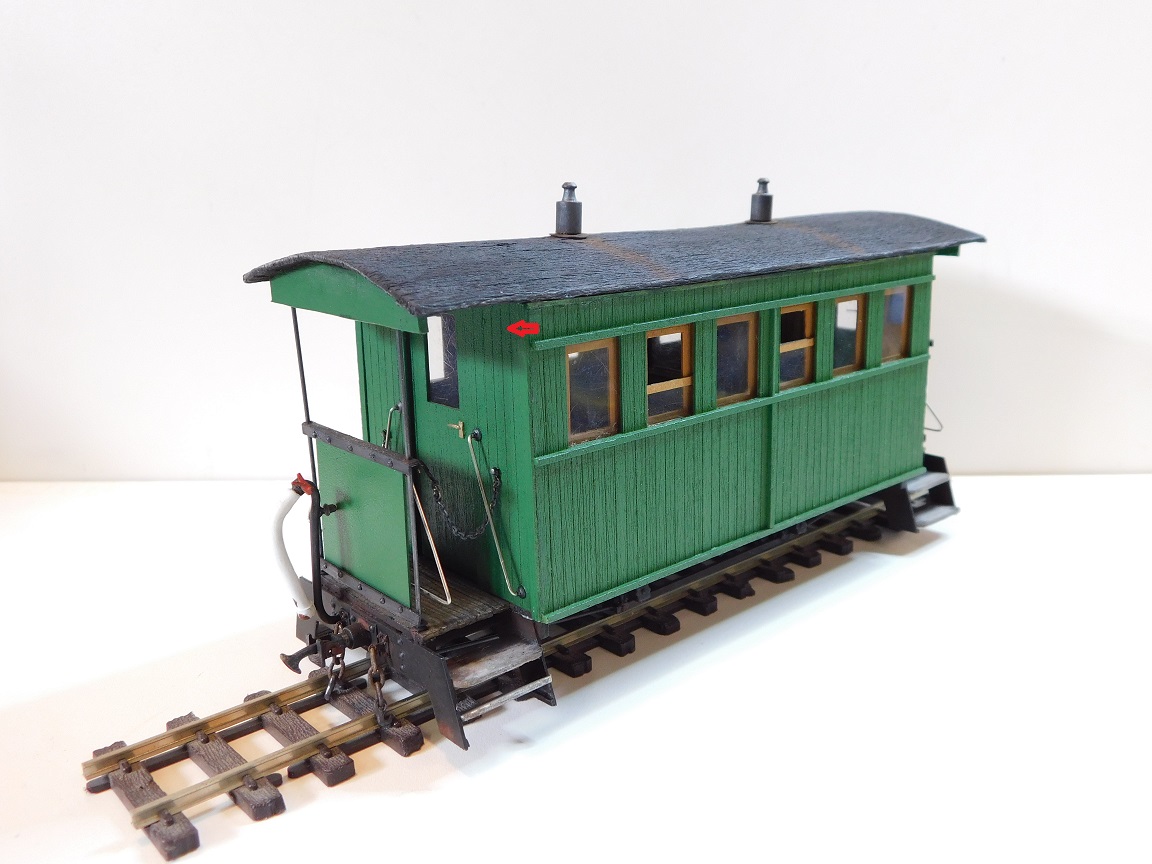

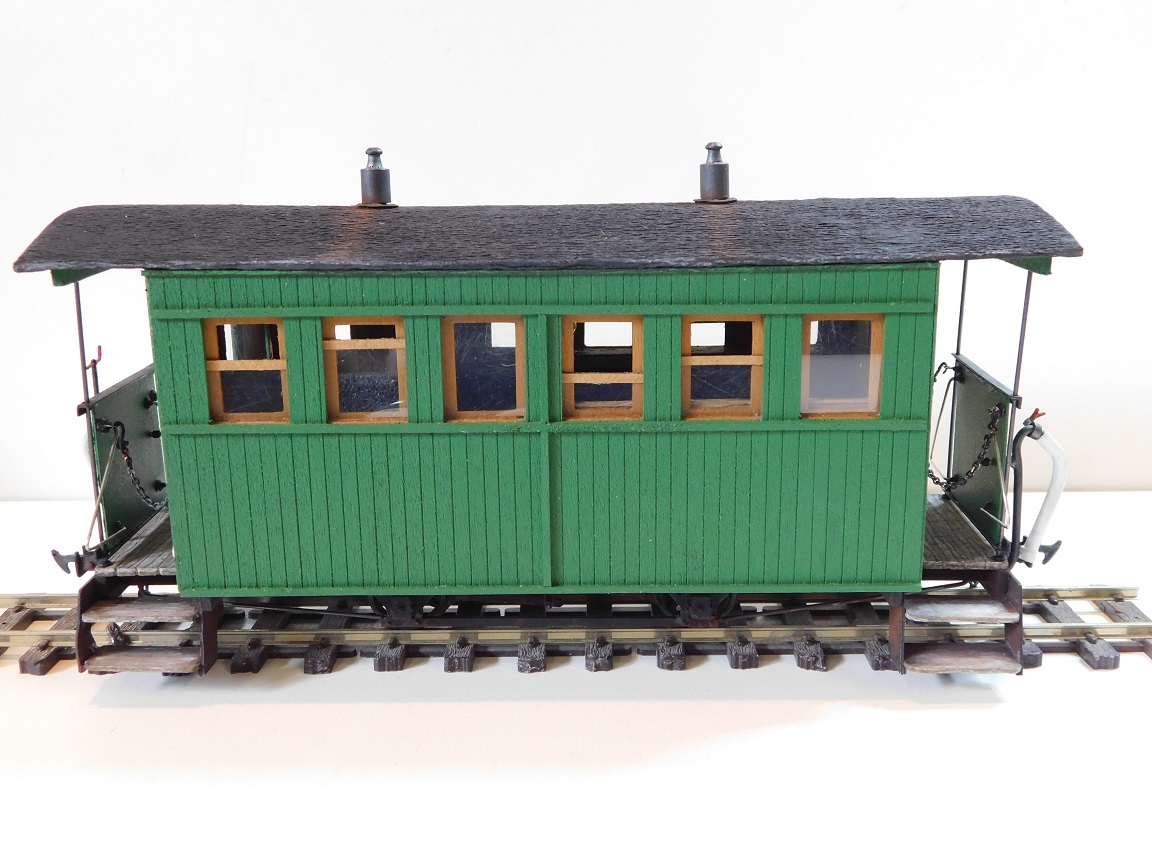

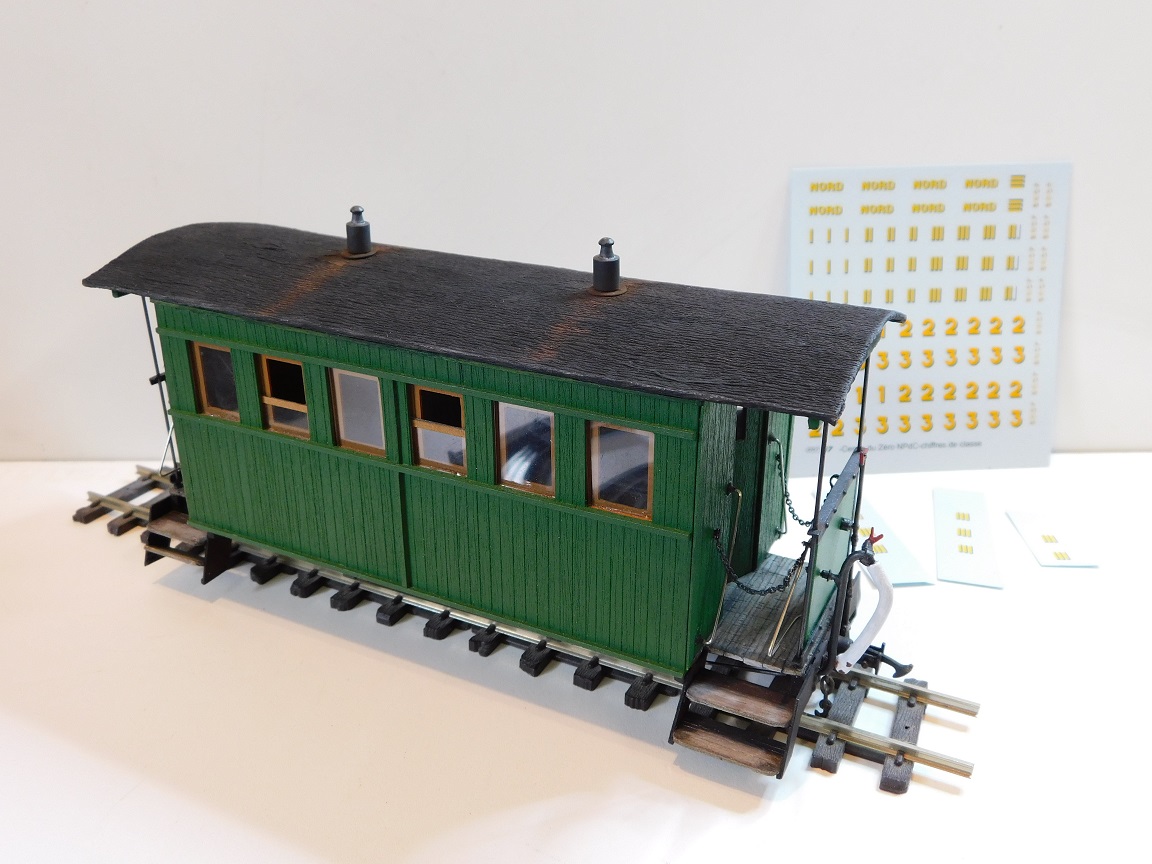

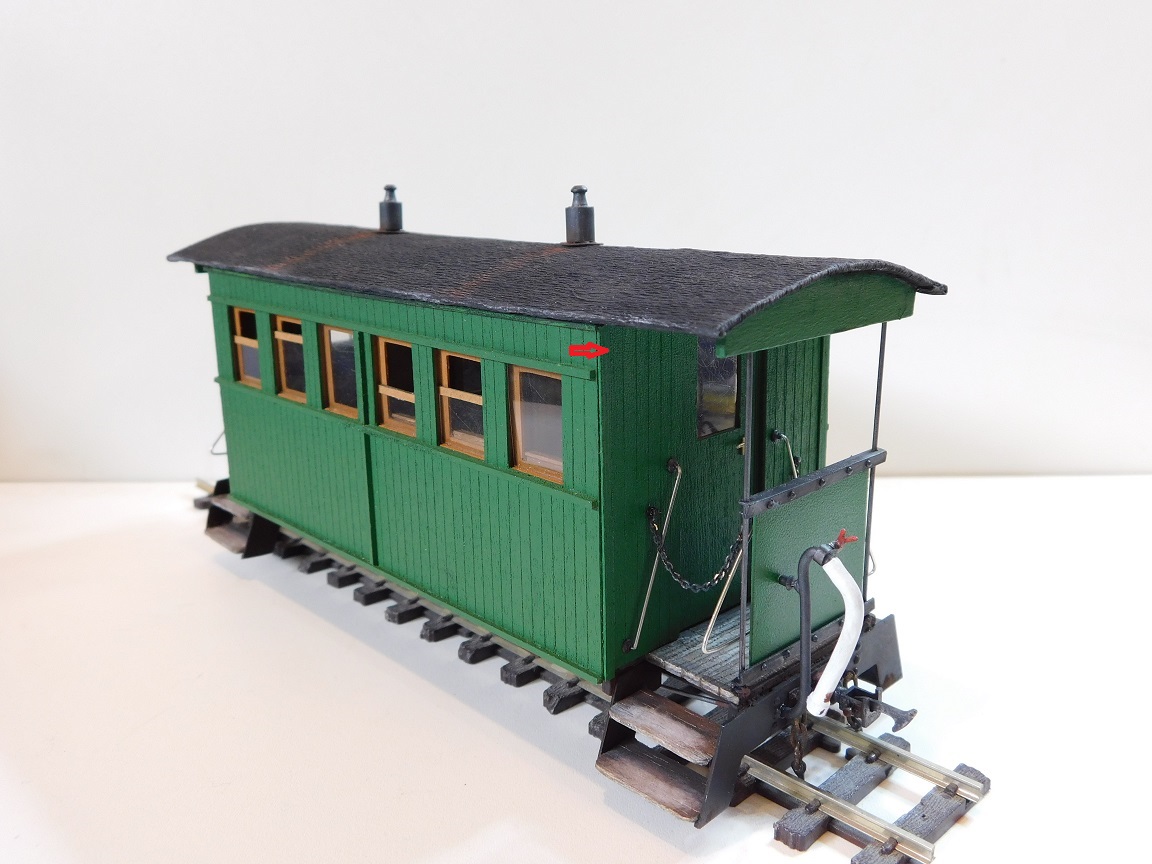

La suite de la construction de cette première voiture, & début de l'autre là 3cl/fourgon à bagages.

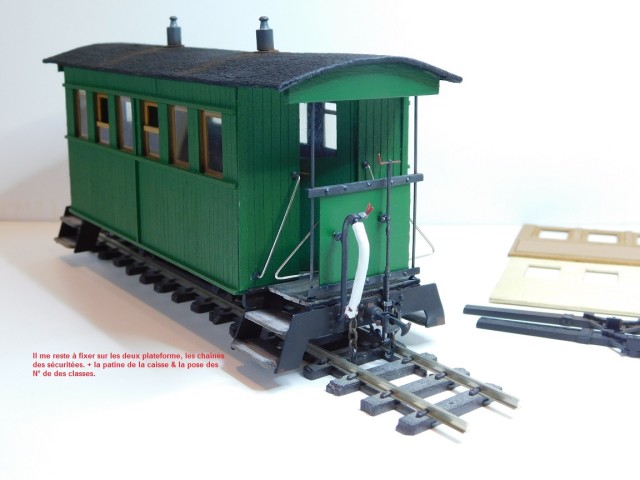

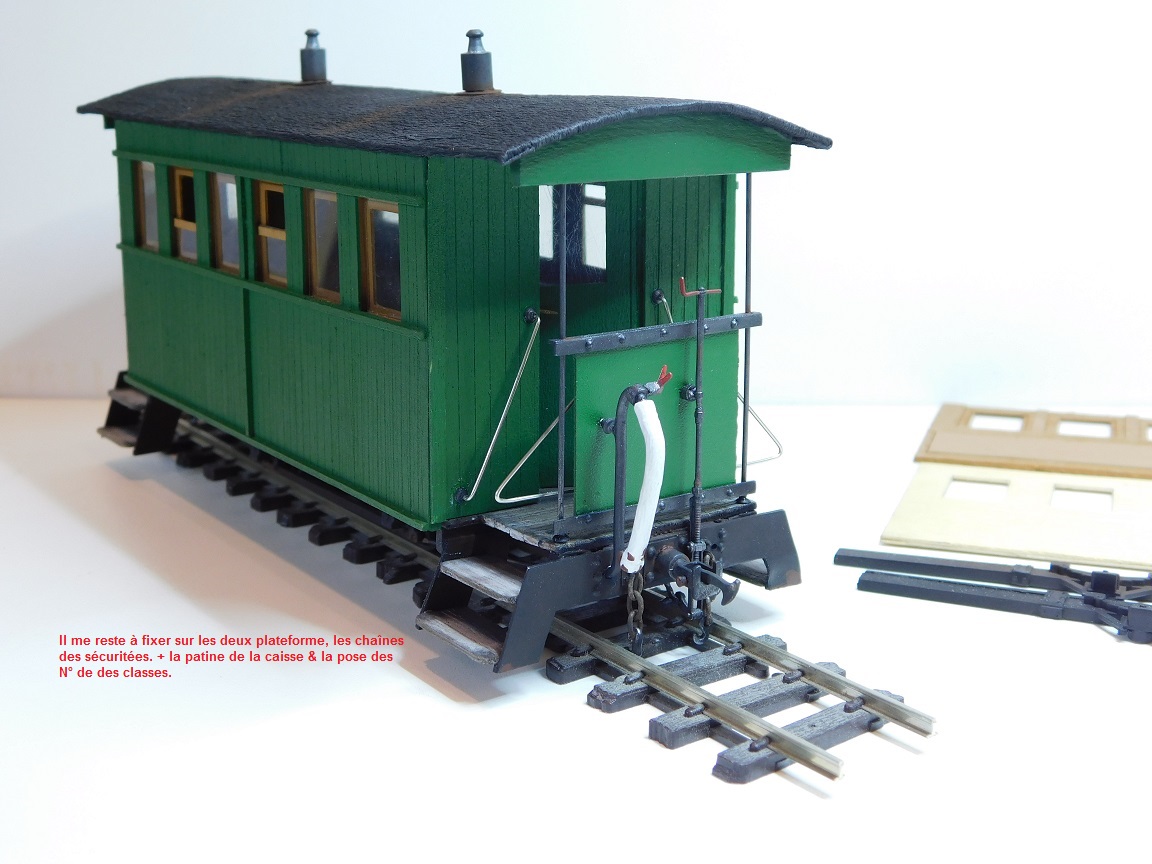

Depuis cette photo, les chaînes de sécurités ont été modifiées, idem aussi pour les chaînes des attelages.
Les transferts attendent sagement d'être utilisés, je verrais quand j'aurais terminé l'autre voiture pour tout installer.

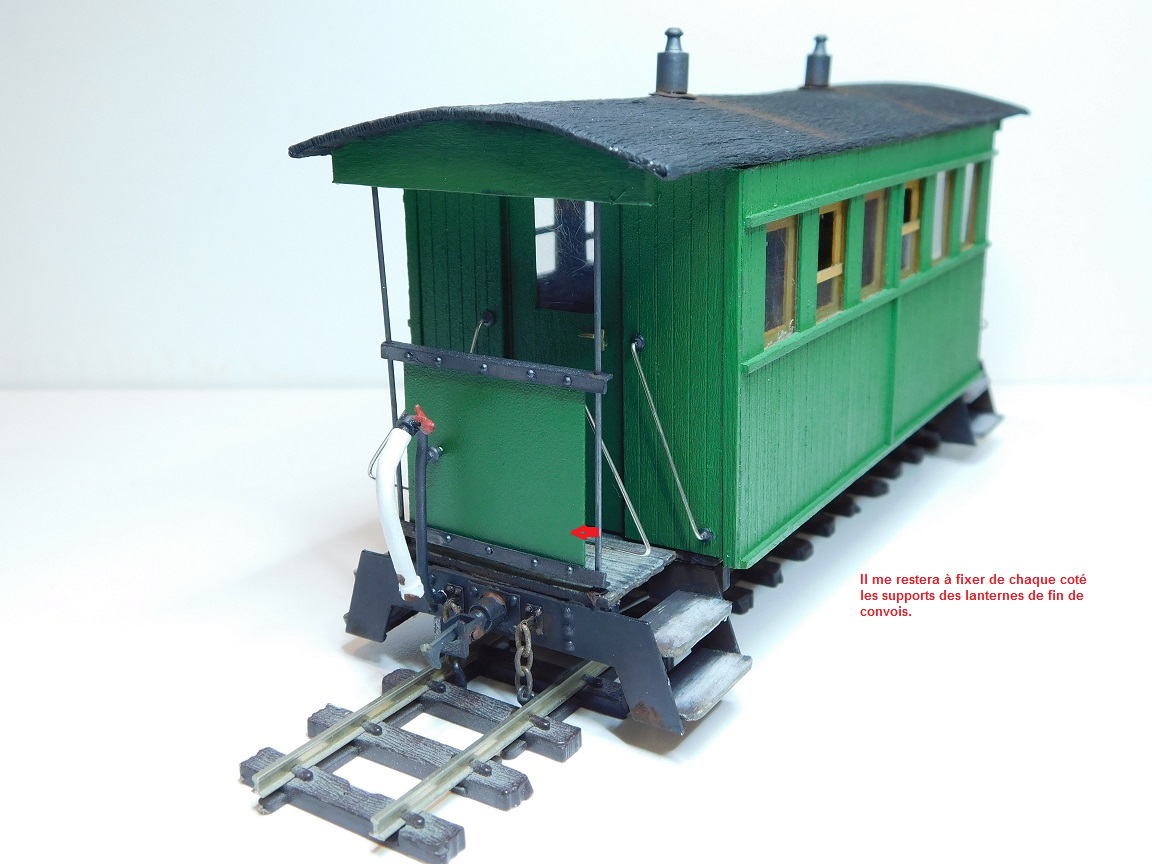

A l'endroit de la flèche, va venir quatre équerres de toit, celles-ci sont en photo-découpe dans du laiton.
Elles ont été brunies, peinte & patinées, il me reste plus qu'à les fixer.

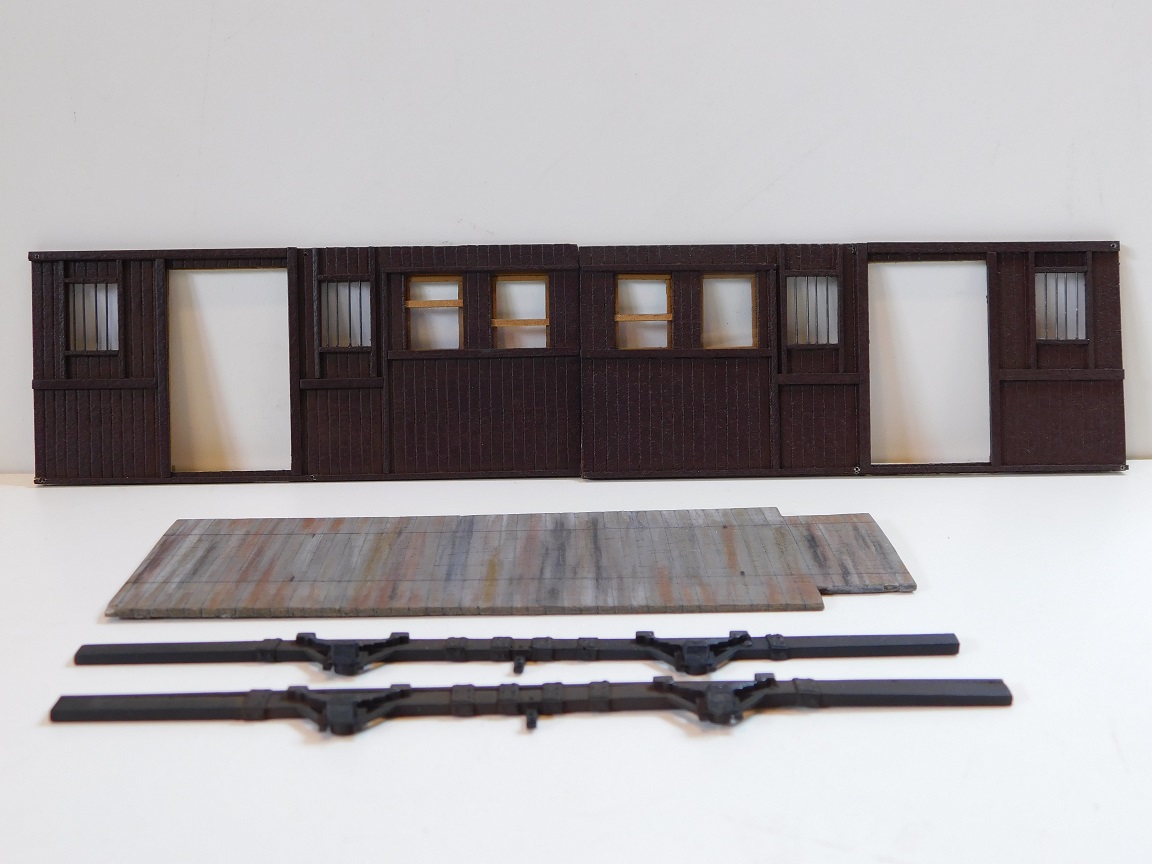

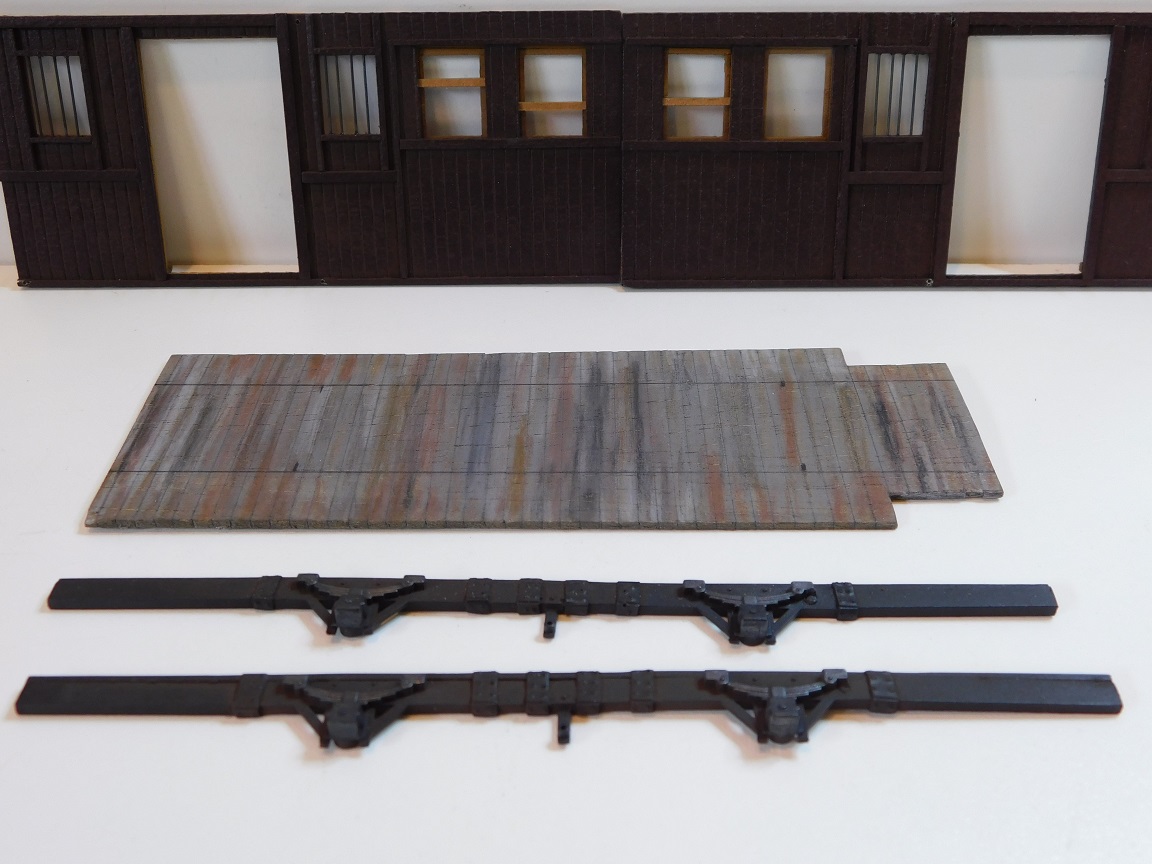

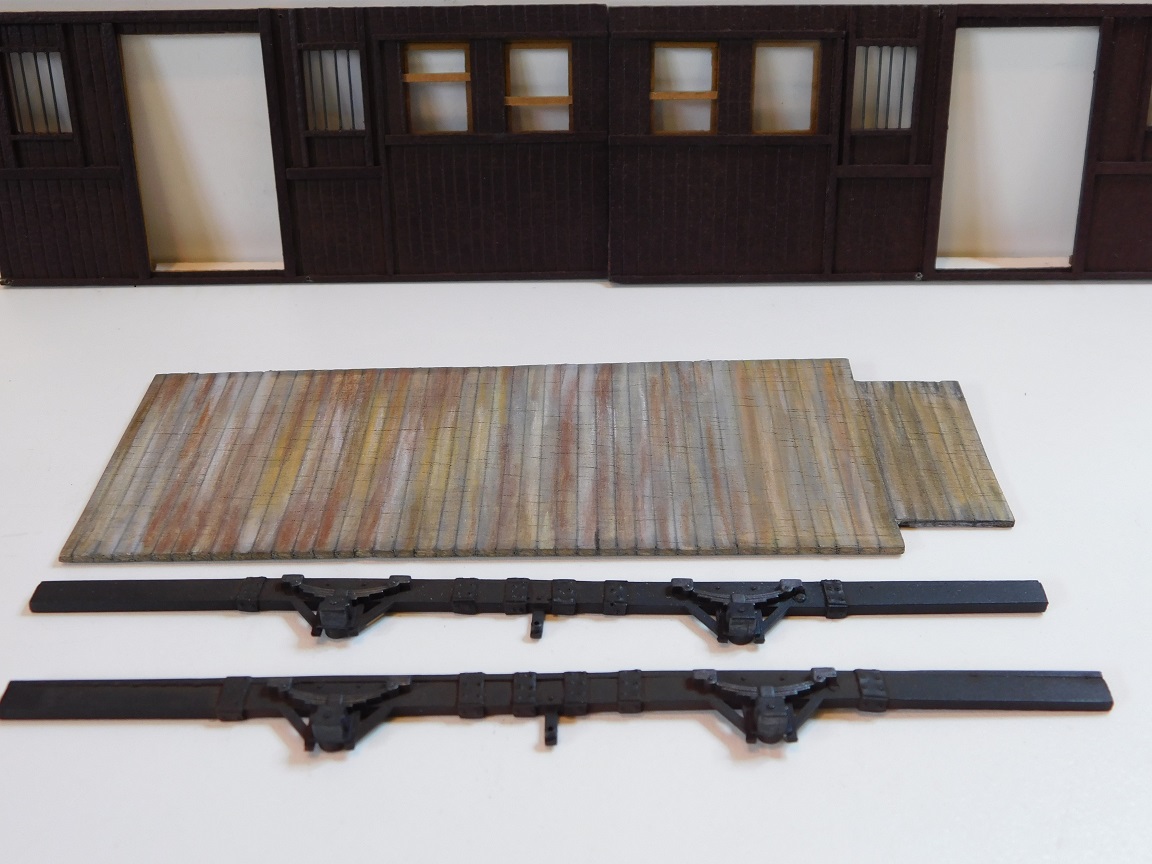

Les divers éléments qui constituent la deuxième voiture. Celle-ci est construite avec la même technique que la première;
deux façades de tilleul prises en sandwich avec des inserts de la même essence + des plaques de plomb de 0,2mm.
Pour éviter l'uniformité de la rame, celle-ci a été peinte en marron chocolat foncé. Cette voiture est un peu moins longue
que la première, il n'y à qu'une seule plateforme.

Le plancher est toujours de la même épaisseur (1,5mm) & toujours en tilleul. Les longerons du châssis ont été allongés
puis l'entraxe des essieux ont été mis à l'échelle exacte du 1/35ème. Je voulais changer les roues & installer à la place des roues de 16mm
malheureusement celles-ci ne passent pas sous le plancher. J'ai donc laissé les roues de 14mm, qui d'ailleurs, sont plus conforment pour la voie étroite.

Ce plancher a été peint recto-verso & patiné aux pastels; plus clair pour l'intérieur & plus foncé pour le dessous.

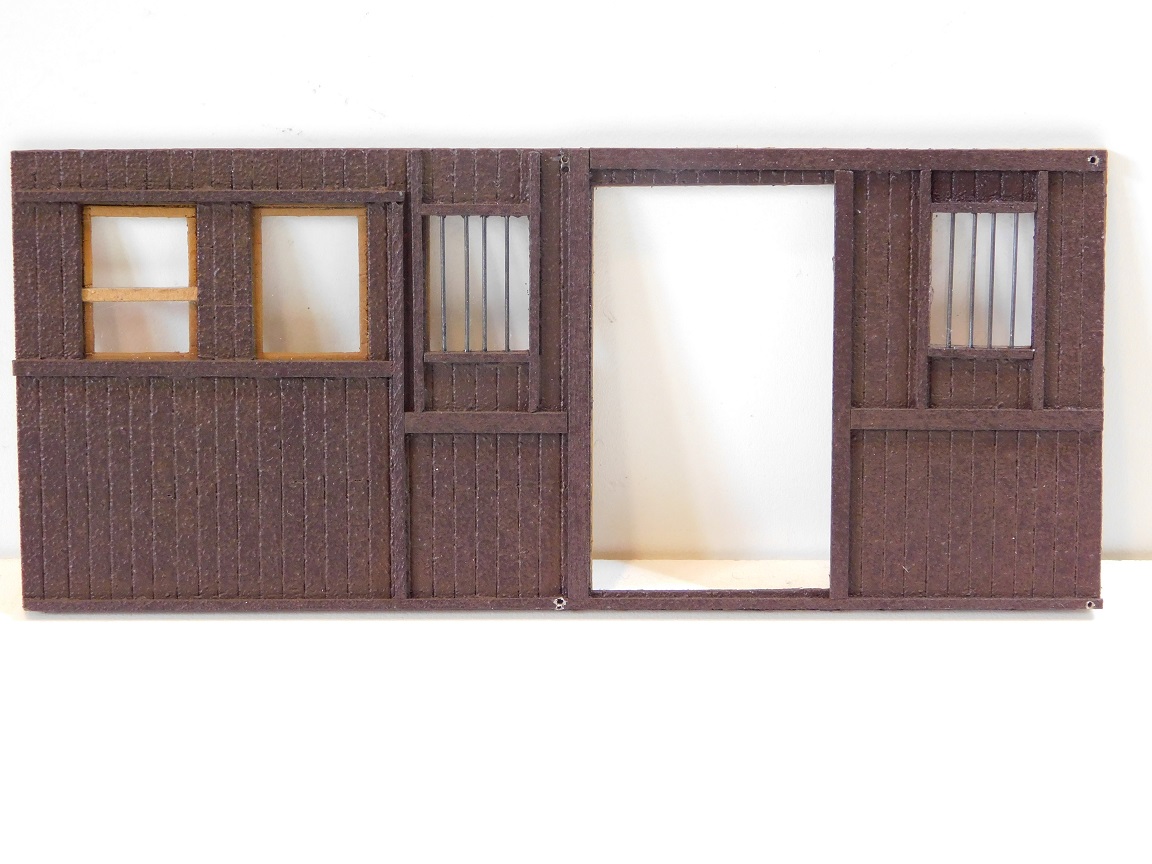

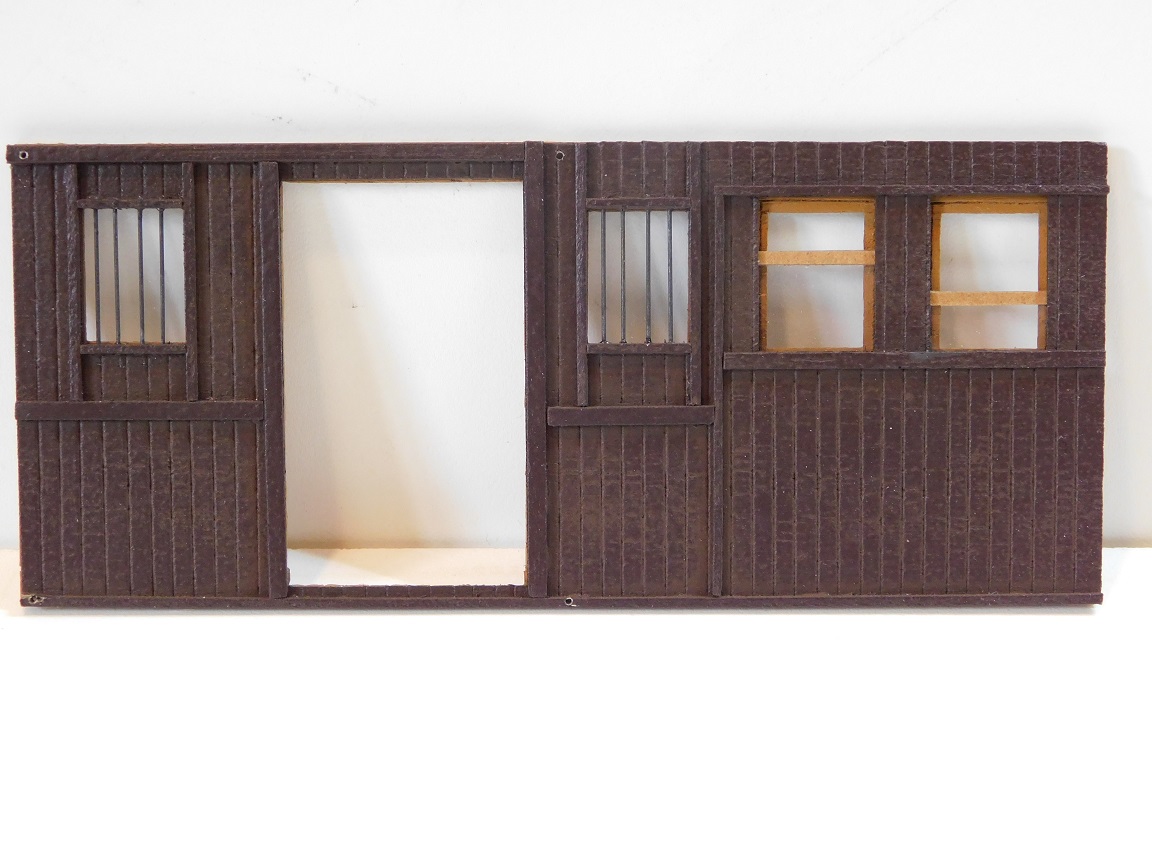

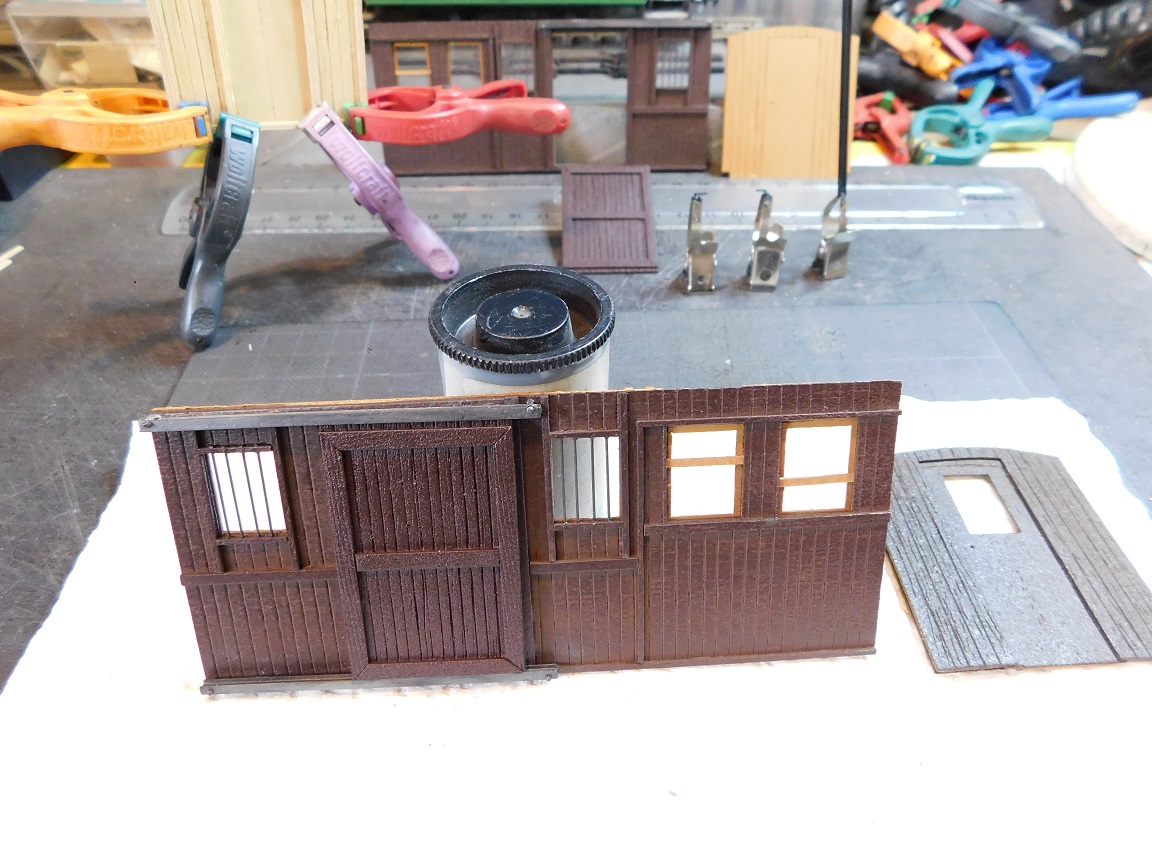

Les barreaux des fenêtres du fourgon sont en place; j'ai laissé quelques fenêtres légèrement entre ouverte.

Idem pour l'autre coté; les trous des fixations des glissières des deux portes sont déjà perçées.

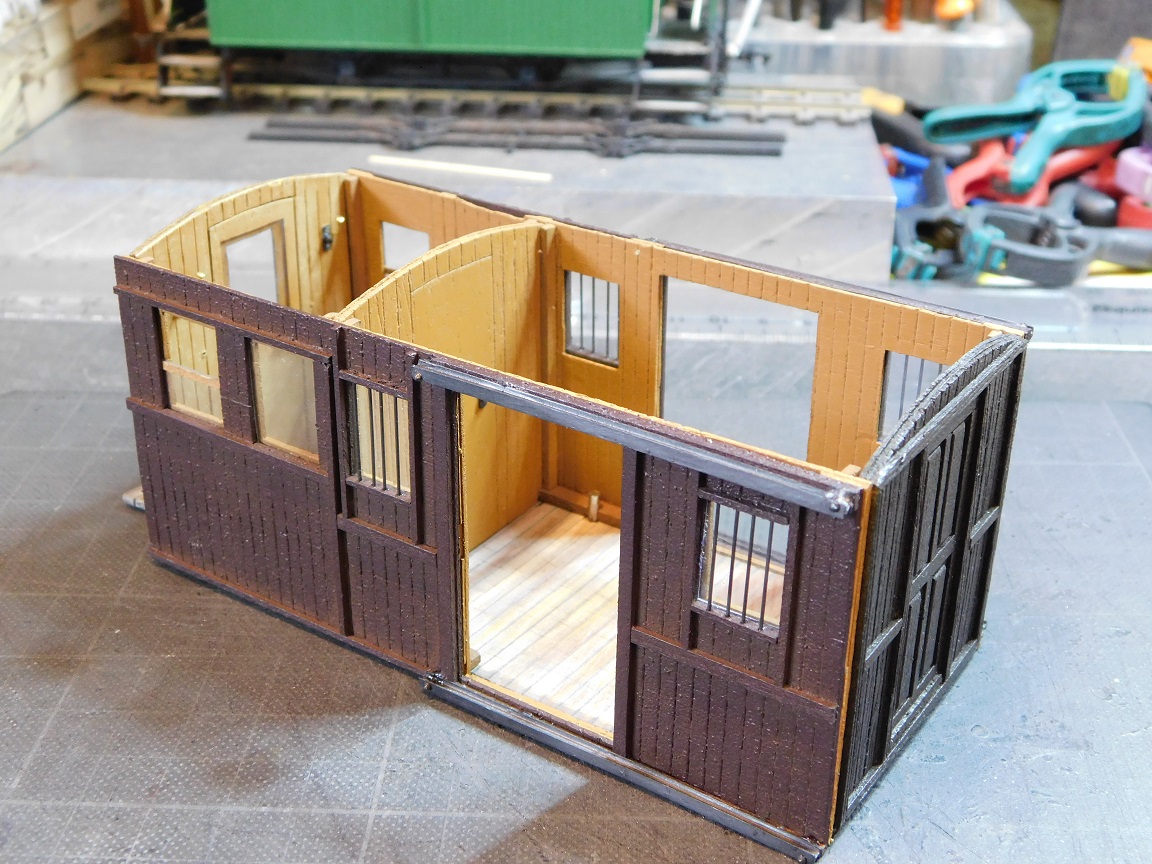

Sur cette partie là les glissières sont déjà en place; les portes fonctionnent sans point dur. Actuellement, je suis entrain de faires
les ferrures dans de la carte plastique avec leurs boulons.

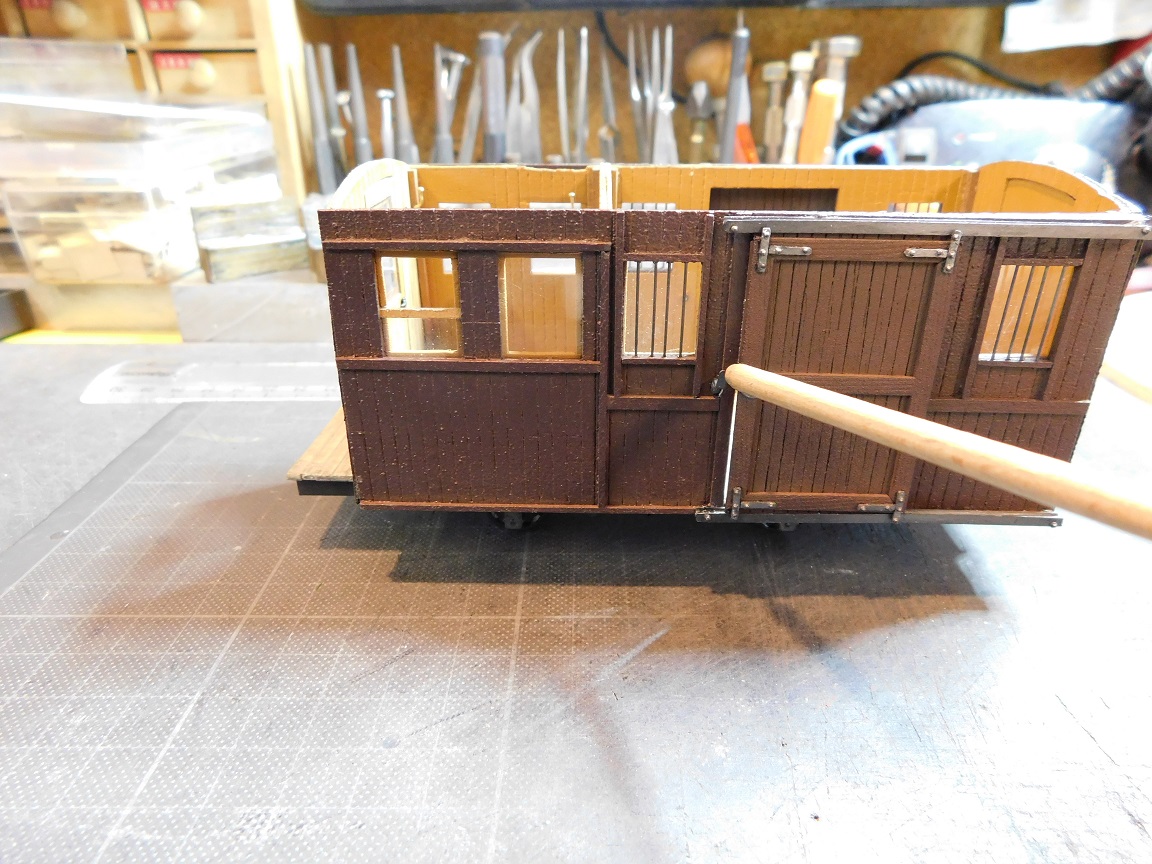

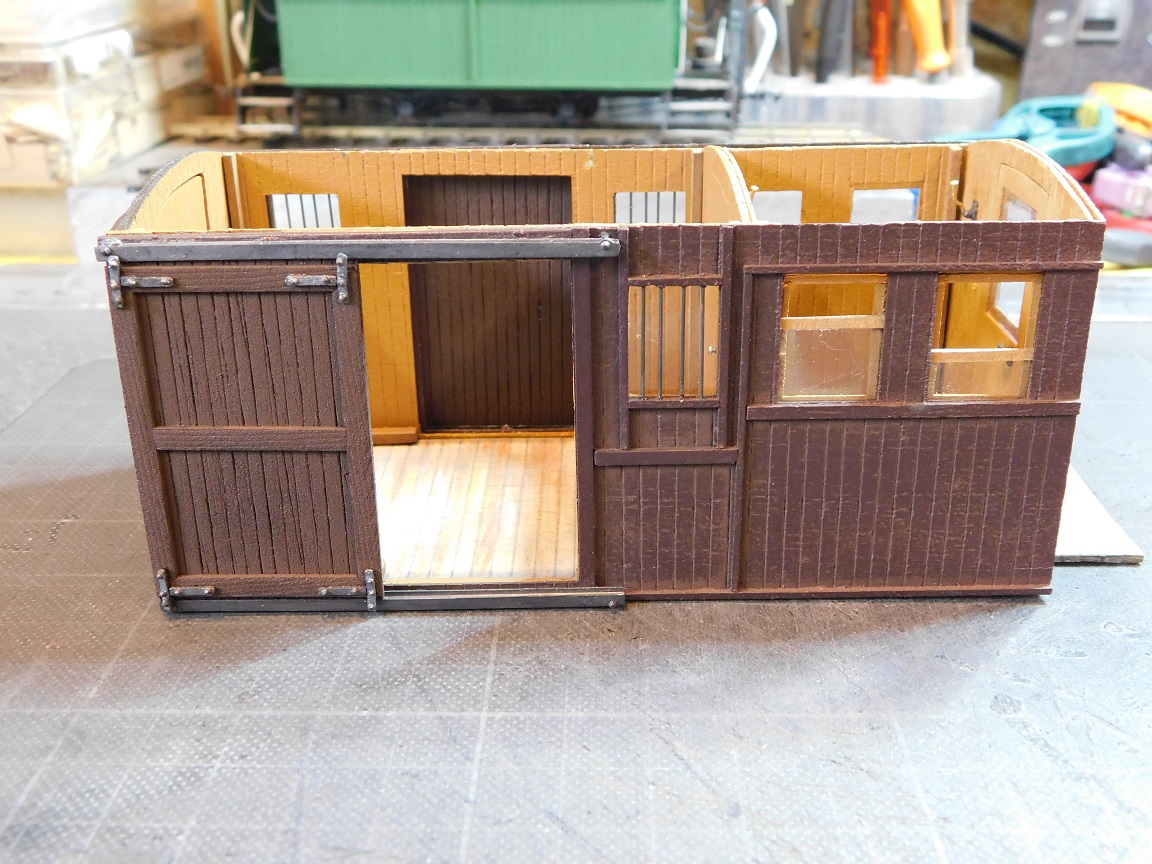

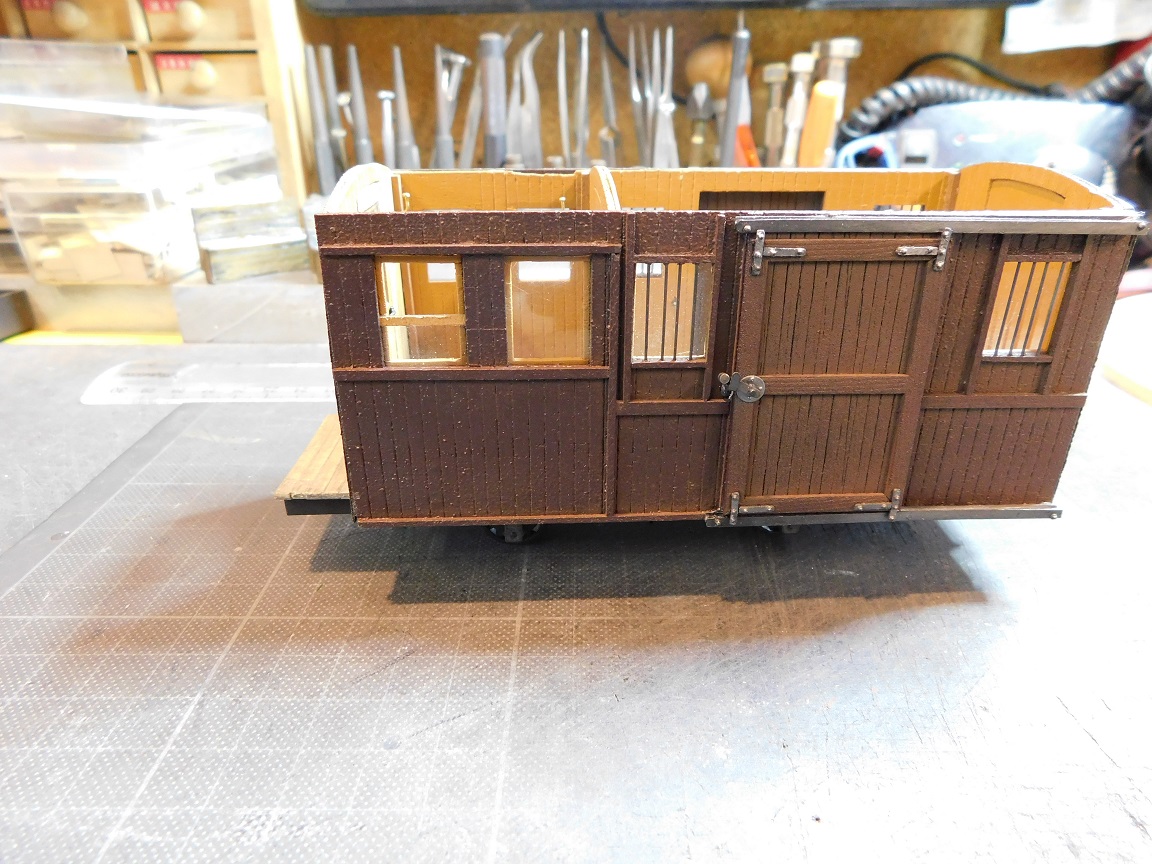

Installation d'une porte provisoirement; pour controler son ouverture, pas de problème sa fonctionne parfaitement.
Je vais pouvoir là retirer pour fixer les ferrures dessus.
A bientôt pour la suite.
Bien amicalement.
Charley.

[kobden]

Bonsoir à tous,

Voiçi la suite de la construction de cette voiture mixte 3cl & fourgon à bagages.

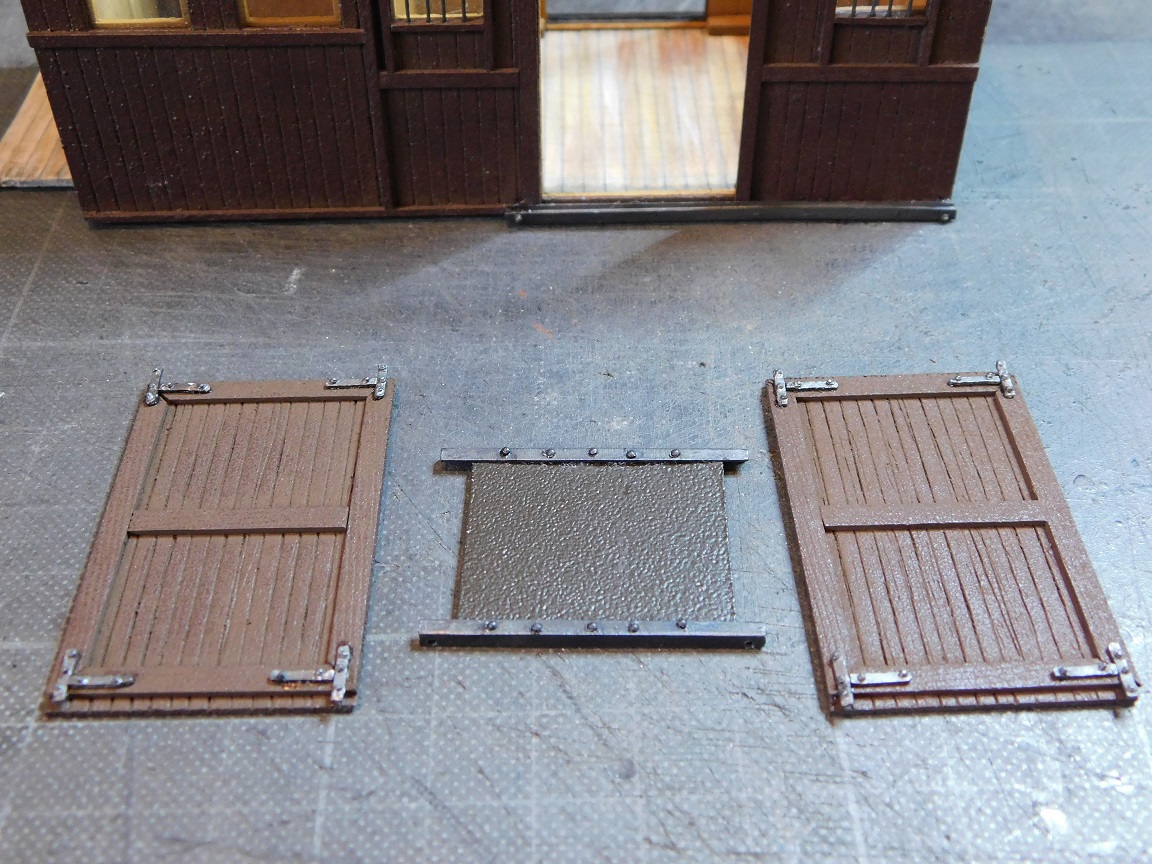

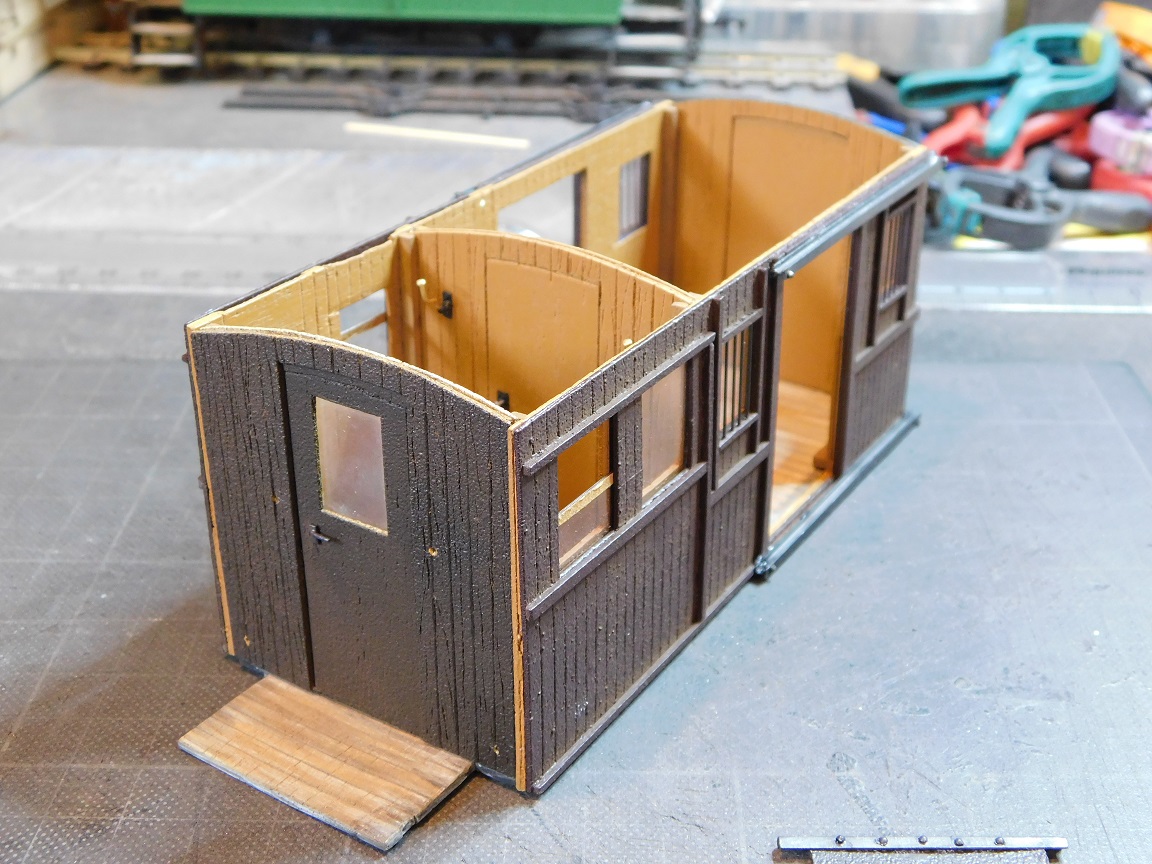

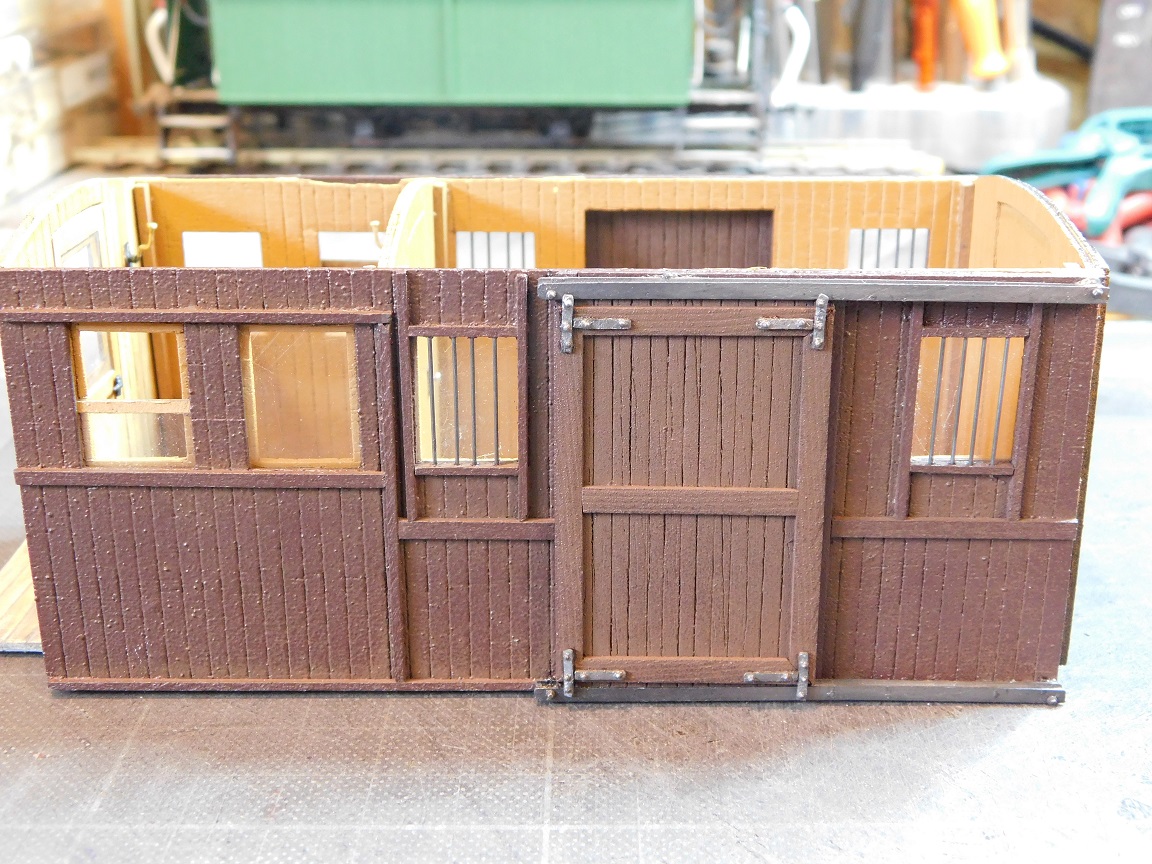

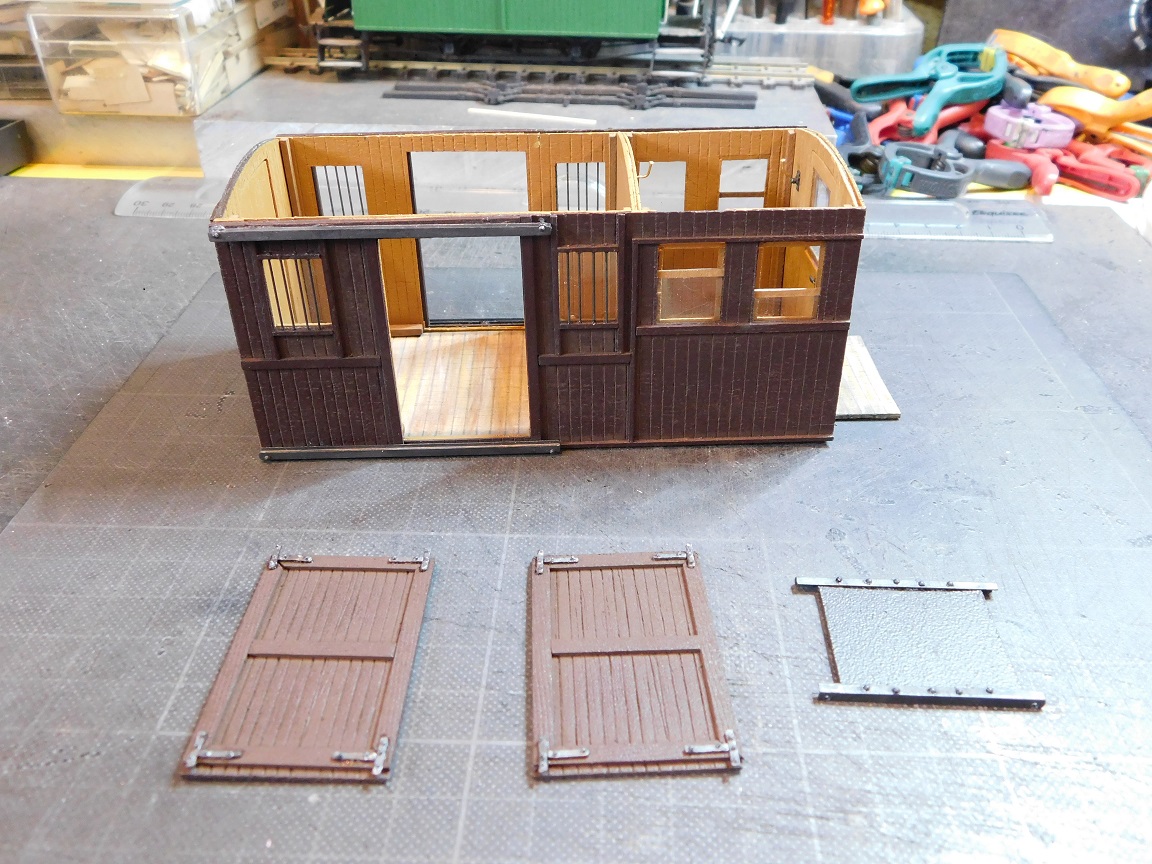

Les deux portes ont reçues leurs ferrures + le garde-corps de la plateforme en cours de finition.

Pour l'instant les deux dossiers de la caisse sont simplement emboités, seule la cloison qui sépare la 3cl & le fourgon
a été fixée définitivement.
Pour maintenir la caisse au plancher, j'ai collé six petits aimants en Néodyn, pour avoir encore une meilleur adhésion.

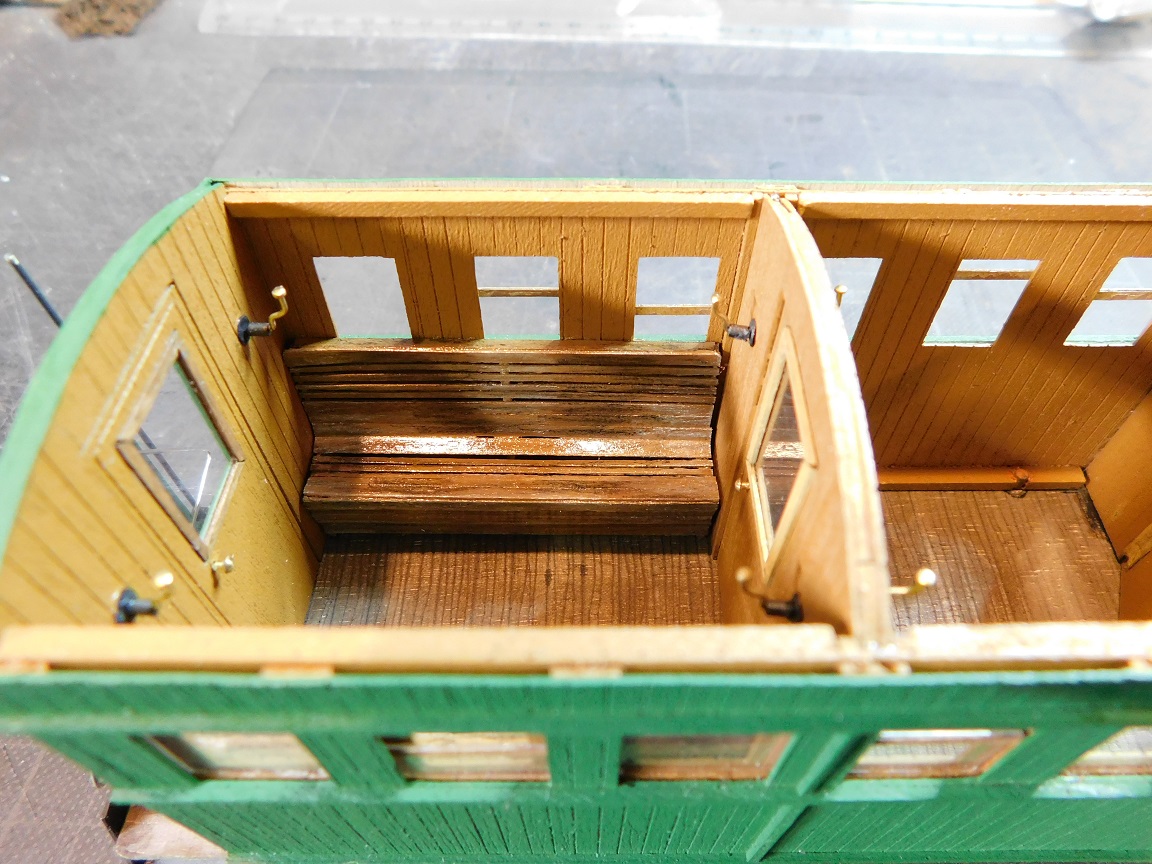

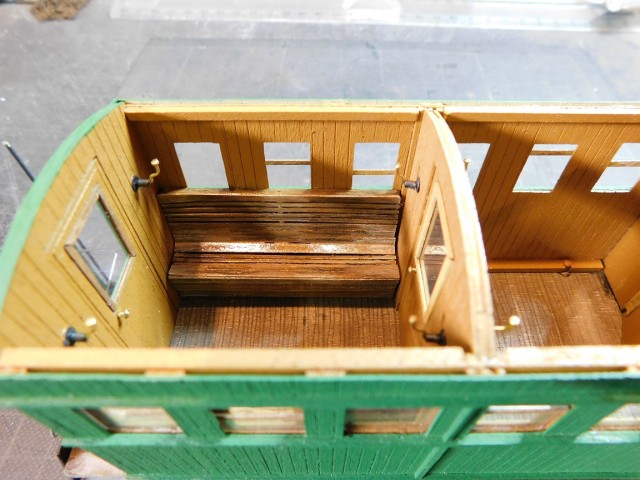

Dans le compartiment de 3cl, j'ai fixé quatre porte-manteaux en laiton.

Gros plan sur les ferrures des portes & du garde-corps.

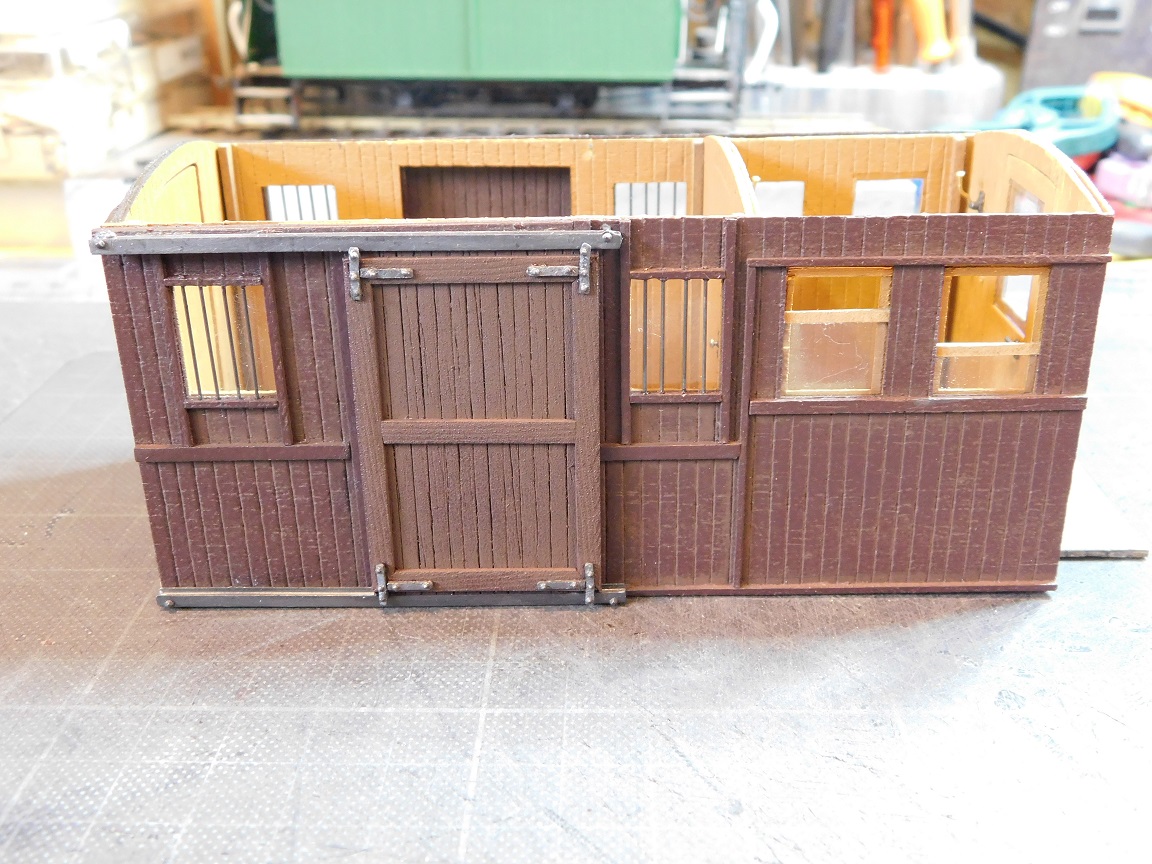

Une des portes a été installée provisoirement; j'aurais à faire le verrou + la barre de manoeuvre de celle-ci.

Celle-ci glisse parfaitement dans sa glissière; j'aurais à installer un peu plus tard des arrêts de porte.

Idem pour l'autre coté. J'installerai un verrou en métal, me permettant avec la petite baguette magique, d'ouvrir & de fermer ces deux
portes.

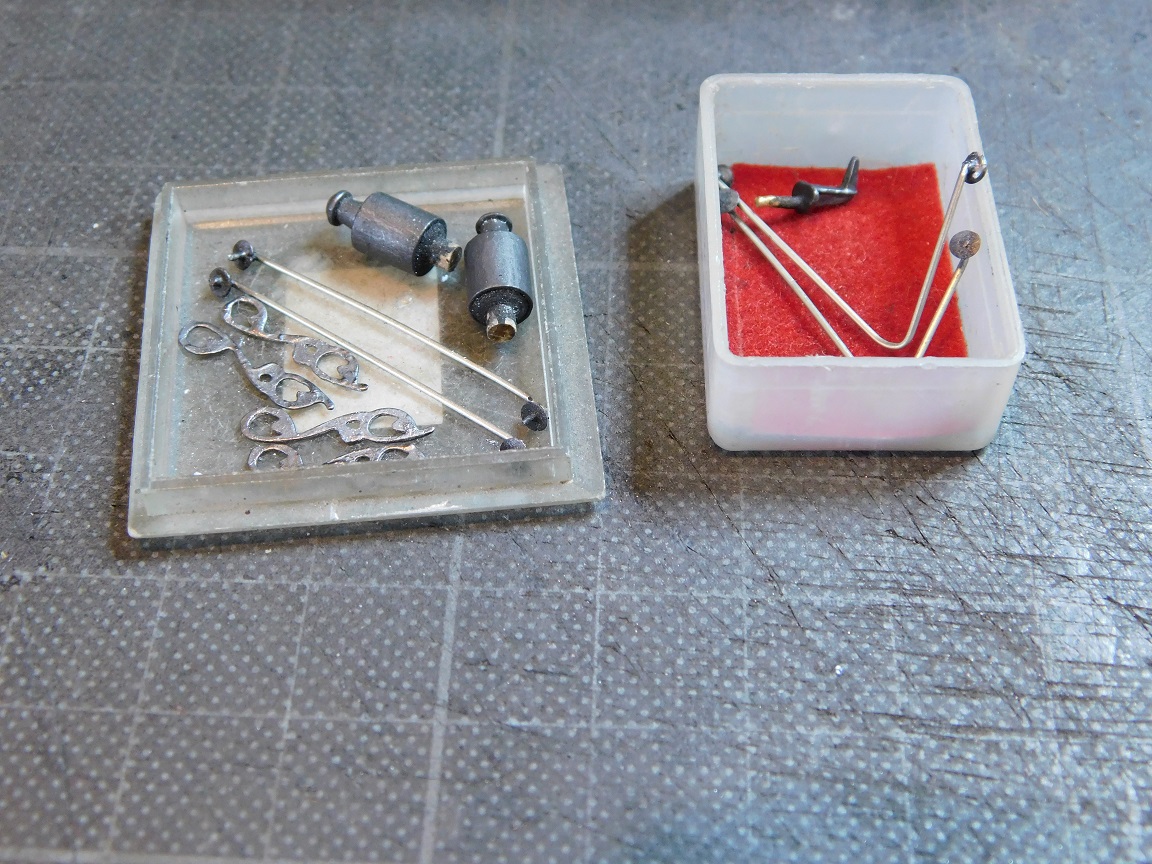

A gauche, les équerres en photo-découpe du toit de la première voiture; j'en aurais deux autres à faire pour le fourgon.
+ les deux mains montoire du dossier de caisse & les deux cabochons des lampes du toit.
A droite les deux mains montoire de la plateforme + un support de lanterne imprimé en 3D dans la résine ABS.
J'en ai tiré une dizaine, pour mes autres wagons avenir.
A bientôt pour la suite.
Bien amicalement.
Charley.

[kobden]

Bonsoir à tous,

Quelques nouvelles photos de la construction de la 3cl & fourgon.

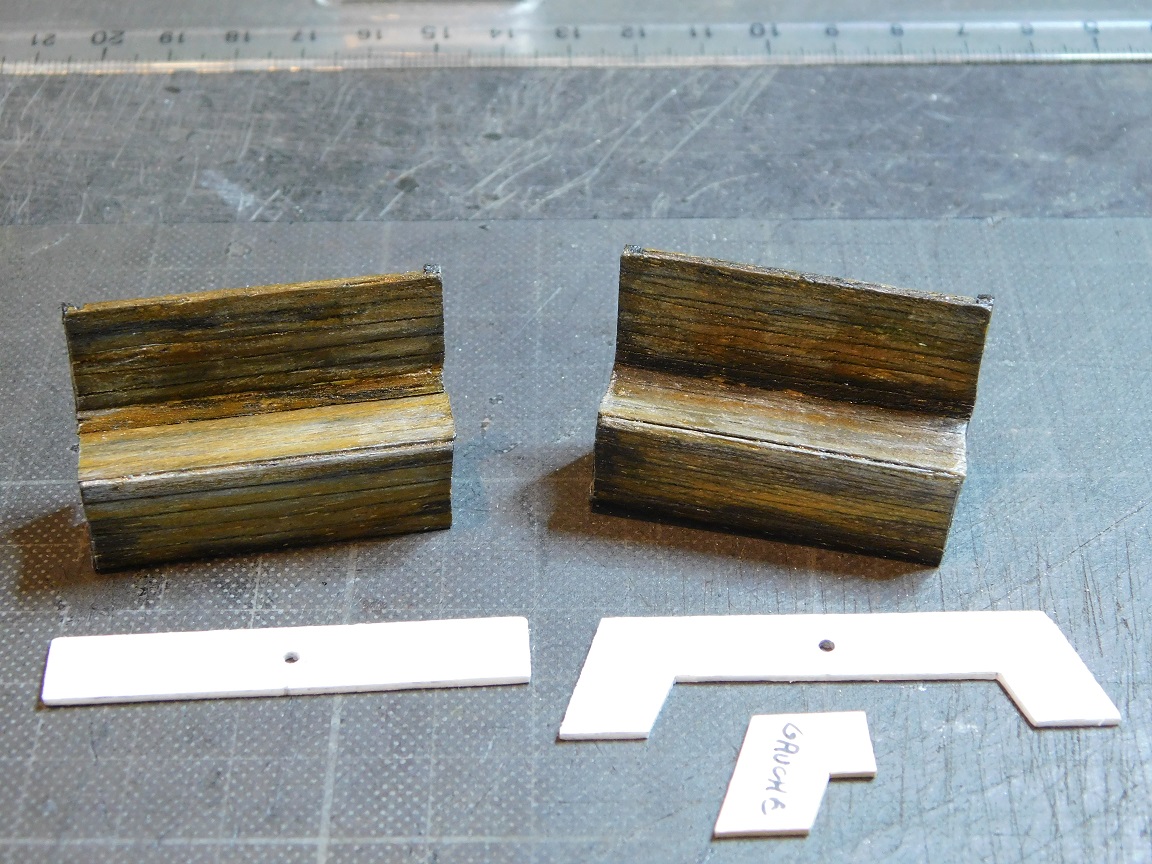

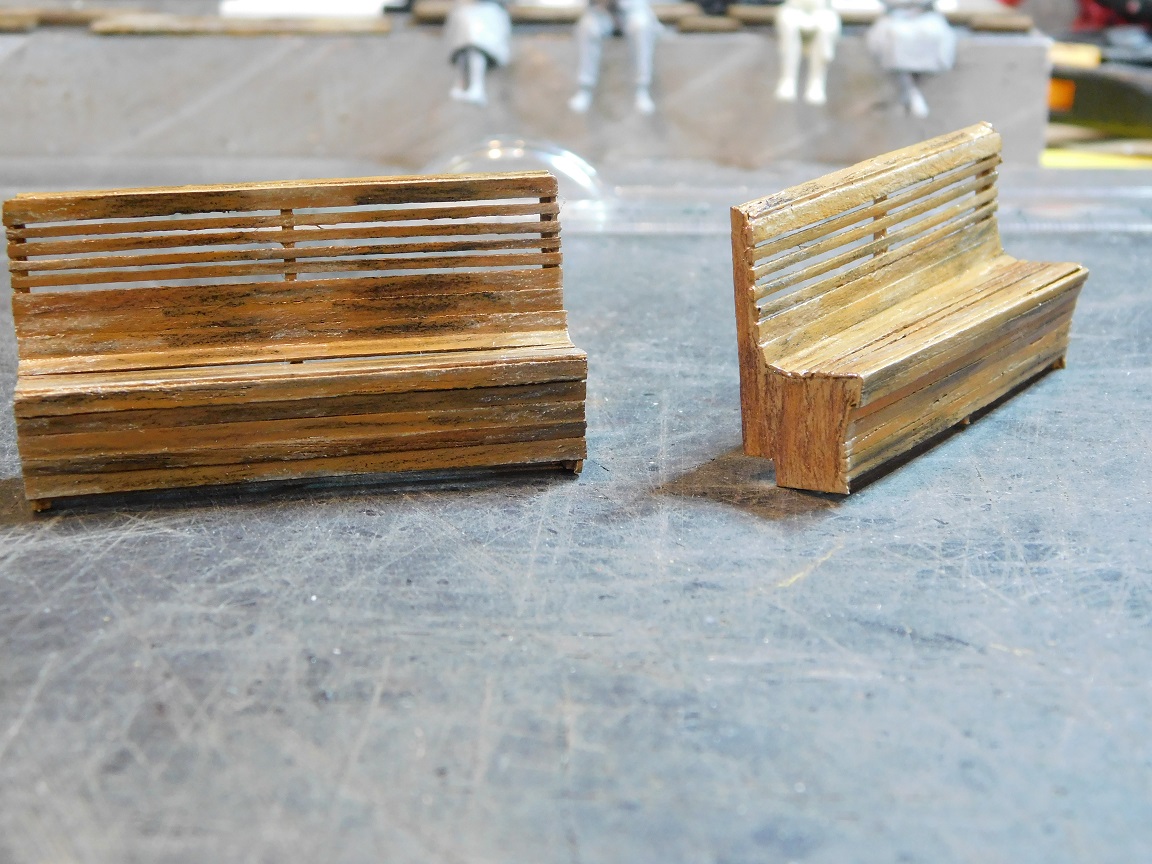

Les deux banquettes sont terminées, elles ont été teintées aux encres aquarelle, puis légère patine aux crayons de pastel.
Un coup de vernis brillant à terminé la chose.
Les deux traverses de chocs sont en cours de finition (depuis cette photo, la peinture noir mat à été faite, & au-paravant, les divers trous
qui vont recevoir les tampons + les chaînes de sécurités. Les autres supports des marches ont aussi été taillés dans de l'ABS de 1mm, comme
les deux traverses.

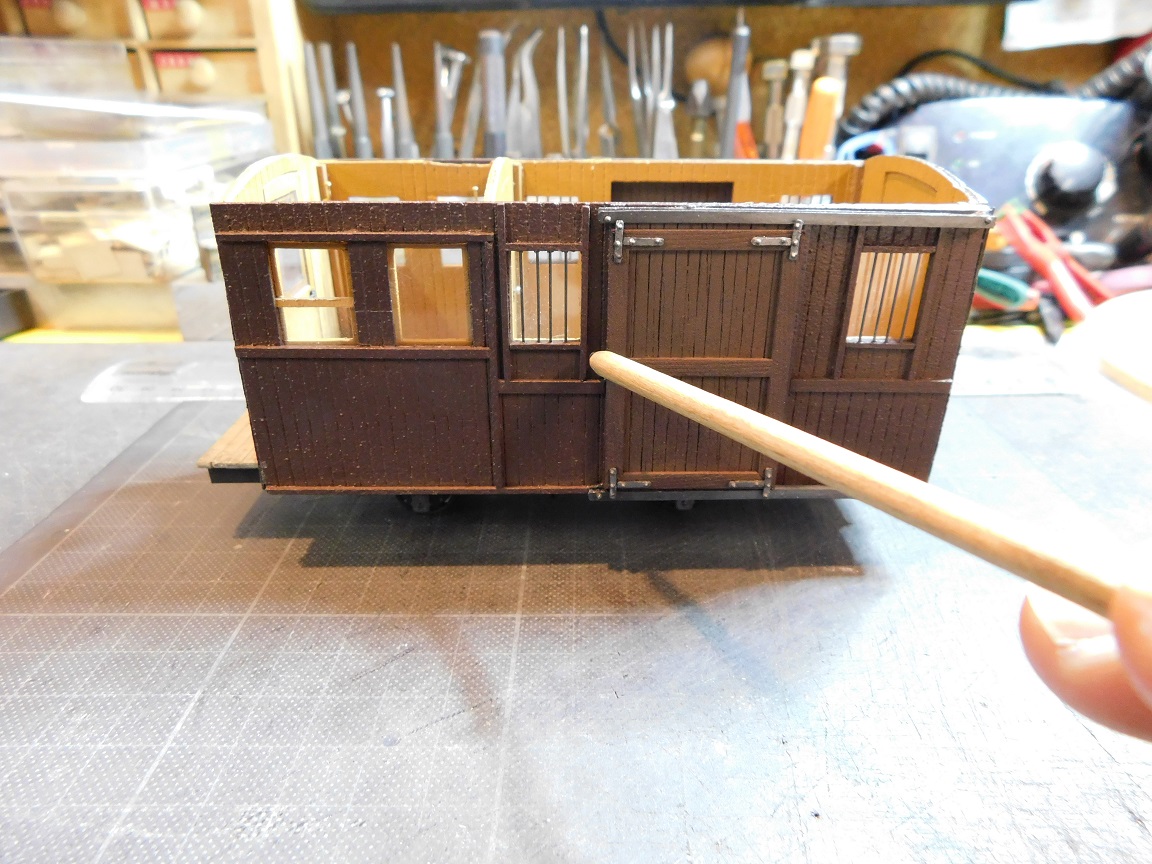

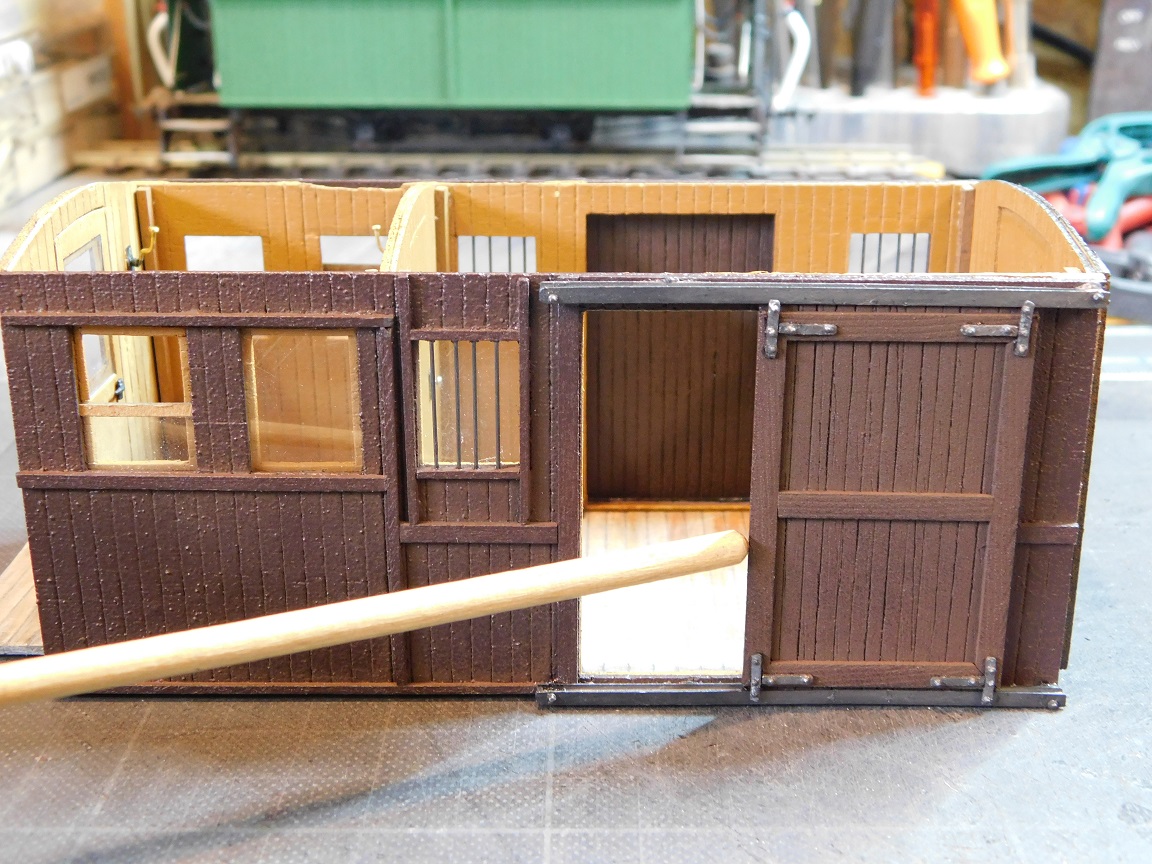

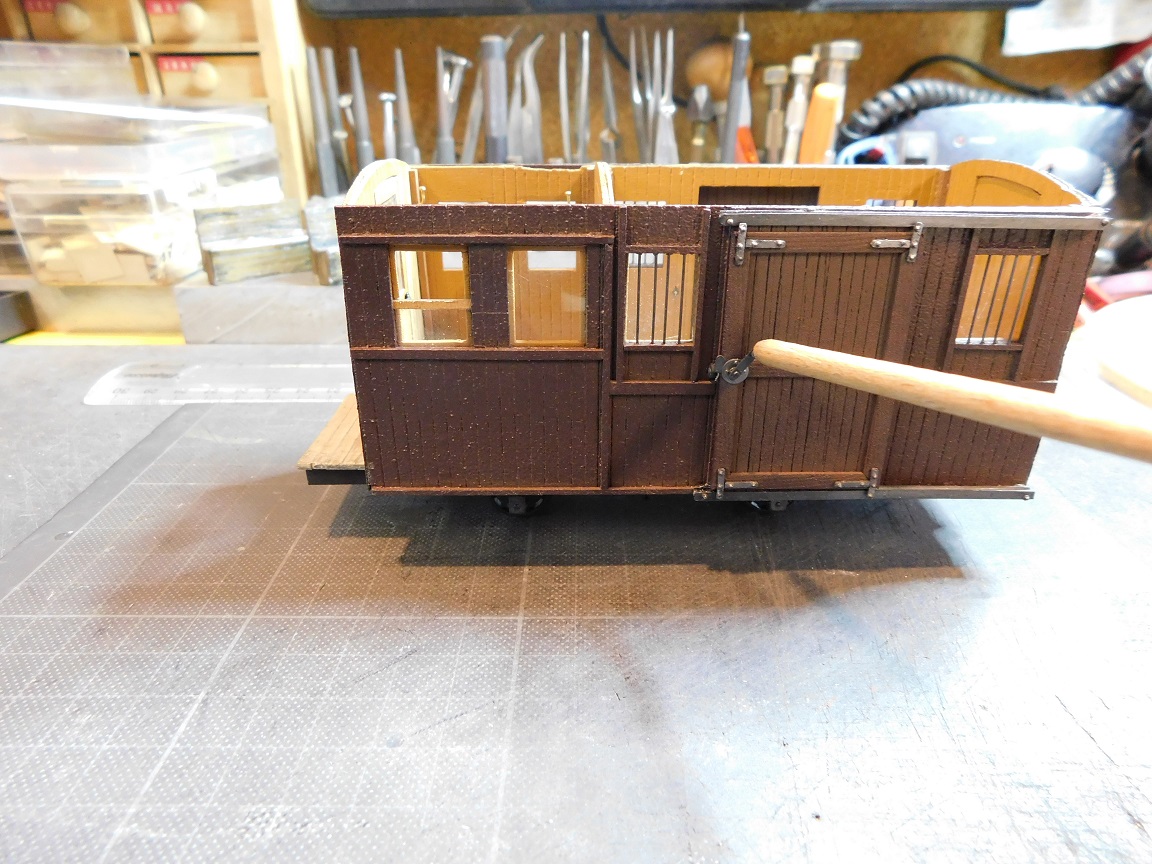

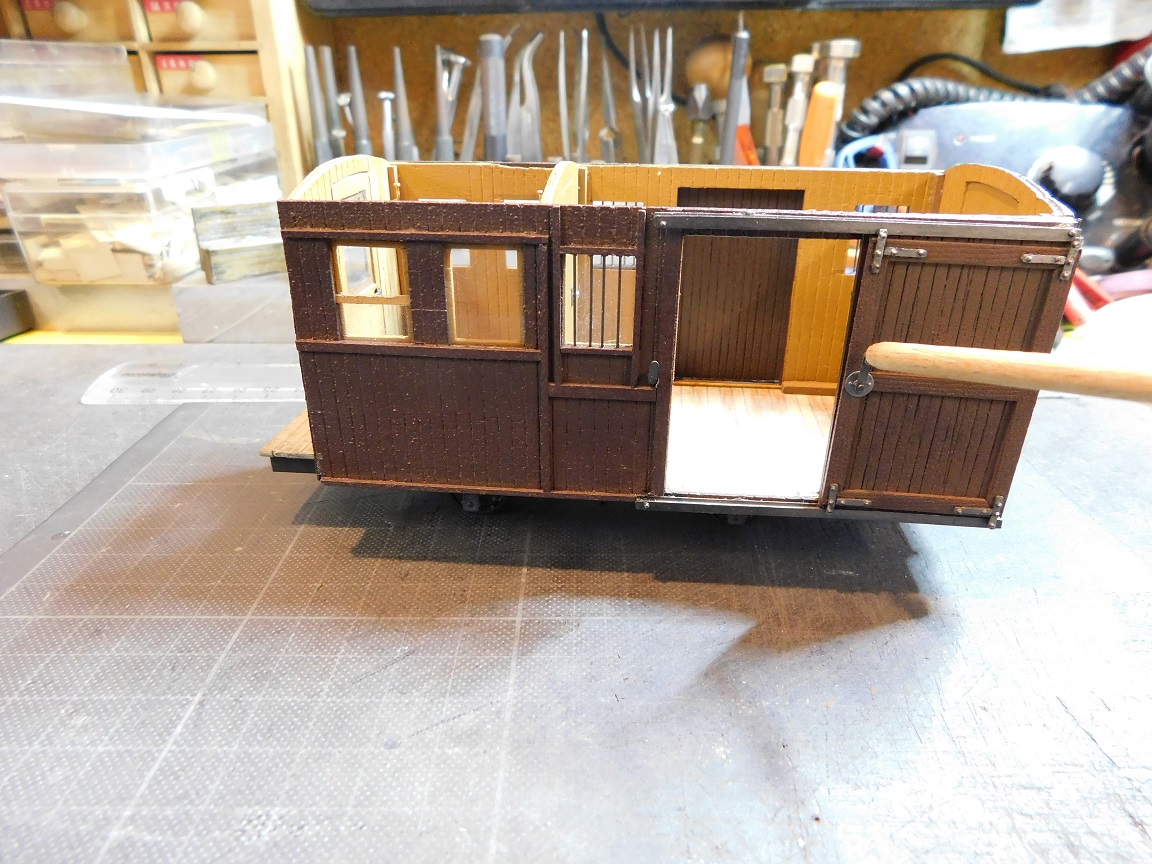

Ouverture du verrou de la porte du fourgon avec ma petite baguette magique munie de son petit aimant en Néodyn.

Basculement du verrou.

& ouverture de la porte qui glisse parfaitement dans ses glissières sans aucun point dur.

Puis je repousse cette porte.

& je bloque le verrou dans le crochet, pour que cette porte ne s'ouvre plus.
En ce moment je suis entrain de finir tout le système de freinage, puis ensuite je m'attaquerais au toit qui est le même que la première voiture.
& je fixerais le carde-corps de la plateforme qui est terminé.
A bientôt pour la suite & la fin de cette rame.
Bien amicalement.
Charley.
