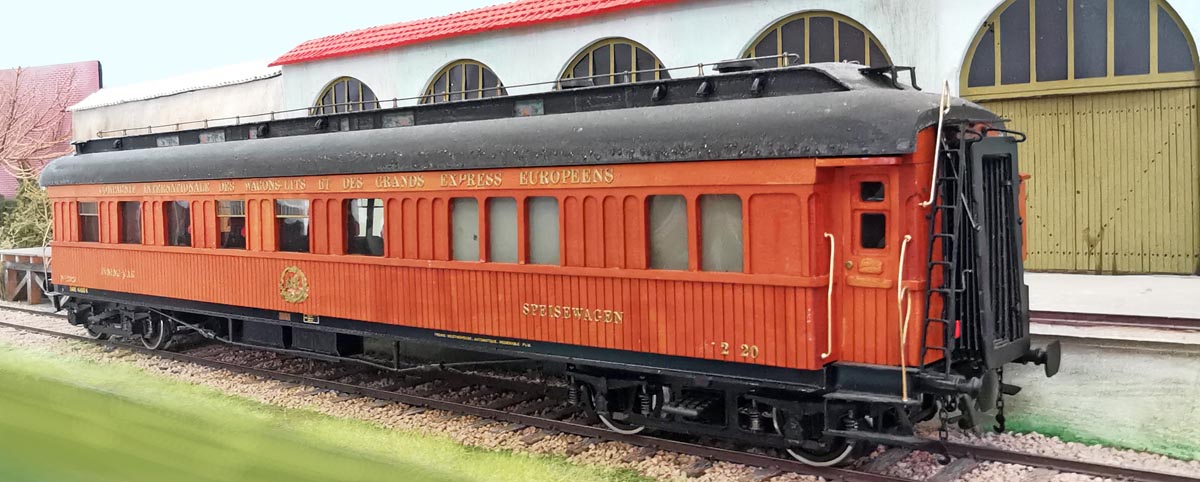

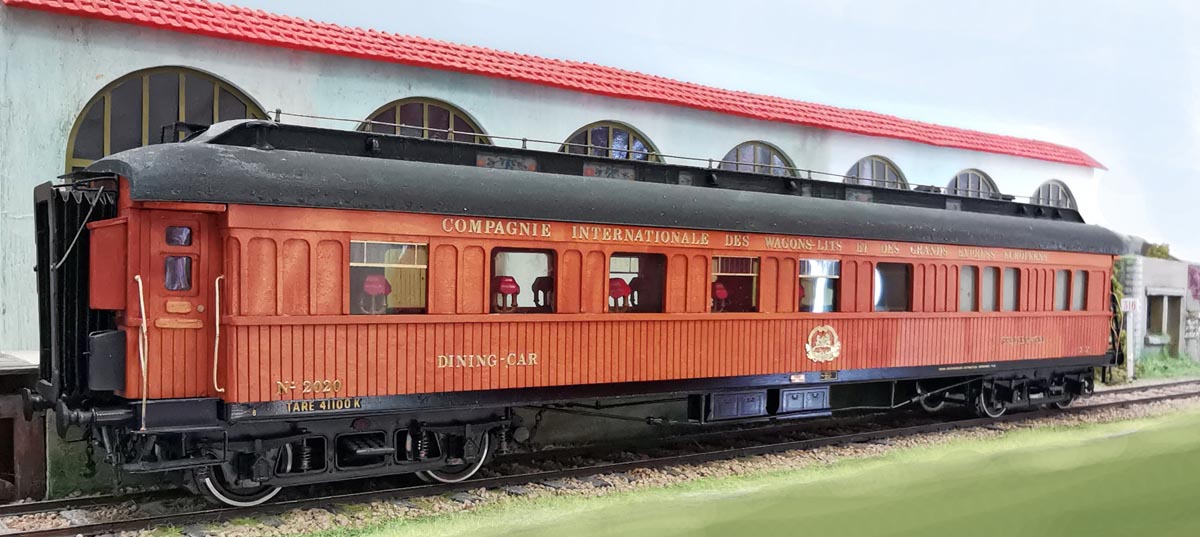

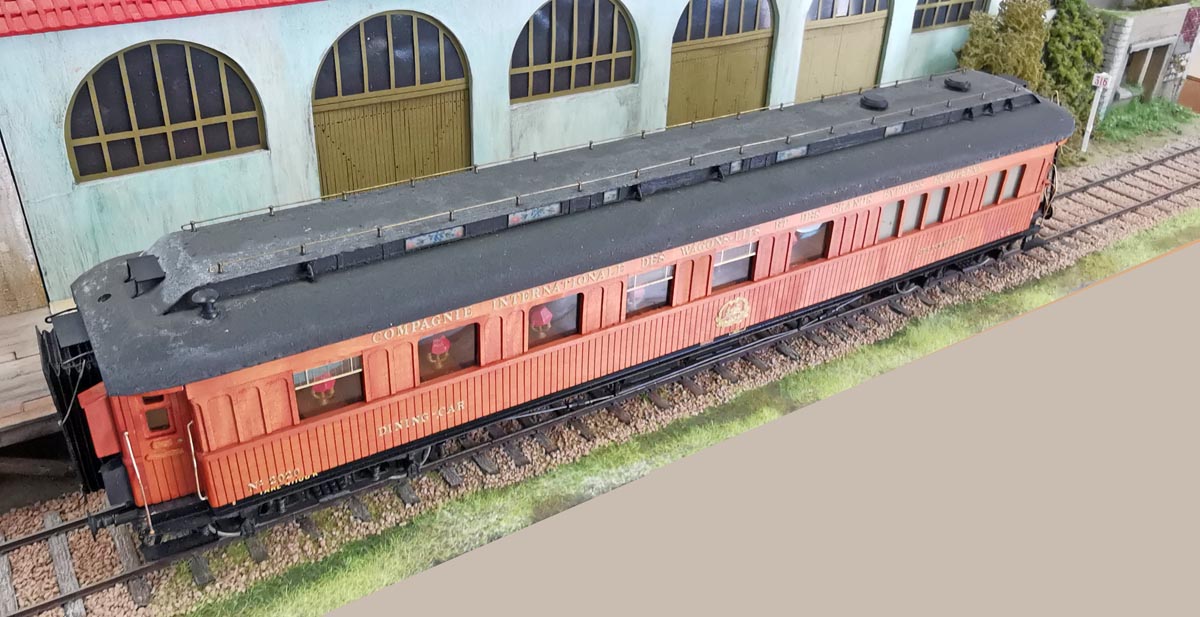

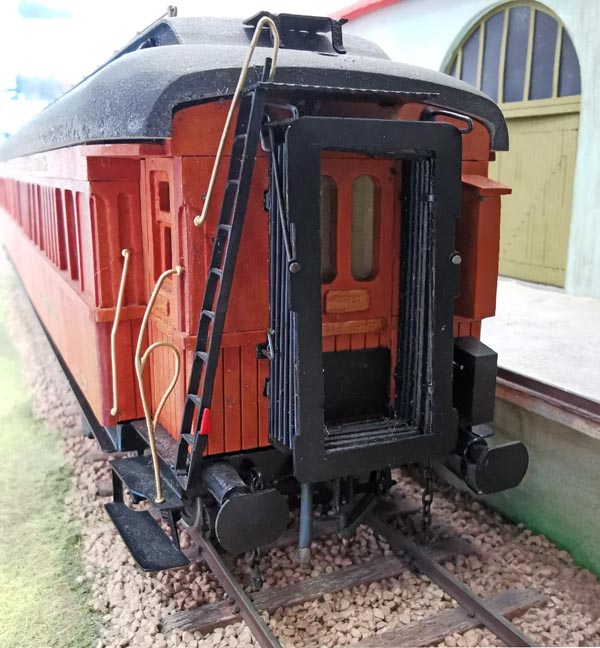

Pierre a eu la chance de trouver un nouvelle voiture-restaurant en Teck, fabrication DOTTORI pour Fulgurex.
Elle fait partie de la Série 2010 à 2015, 2020 à 2022, 2050 à 2061, 2109 à 2119, 2127 à 2132, 2136 à 2144, 2151 à 2154. Sous-série 2020 à 2022 construite en 1910 par CGC. 40 places. Mutée en Algérie, elle fait partie de la sous-série dans laquelle la voiture de l’Armistice 1918 a été choisie après guerre pour remplacer celle détruite à Berlin.
On peut imaginer qu’elle a circulé (ou bien ses sœurs!) avec les voitures PLM 1905 sorties chez ELETTREN, avec lesquelles elles se marient fort bien.

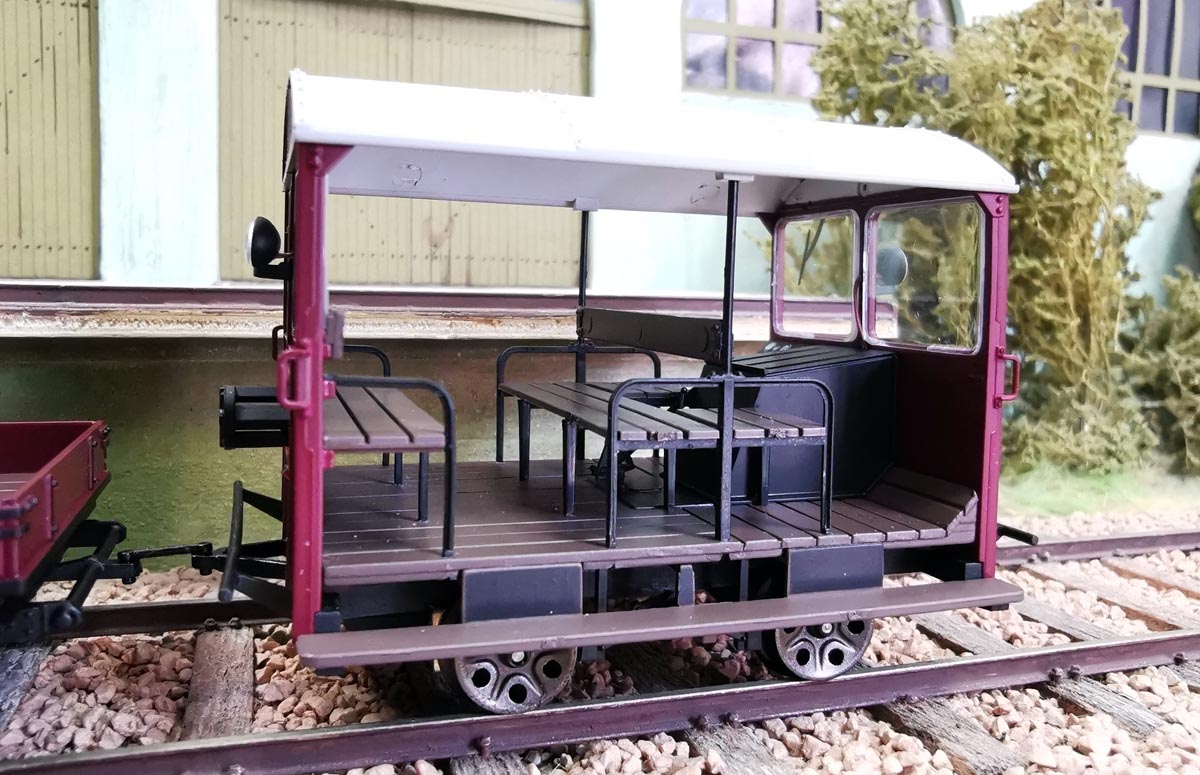

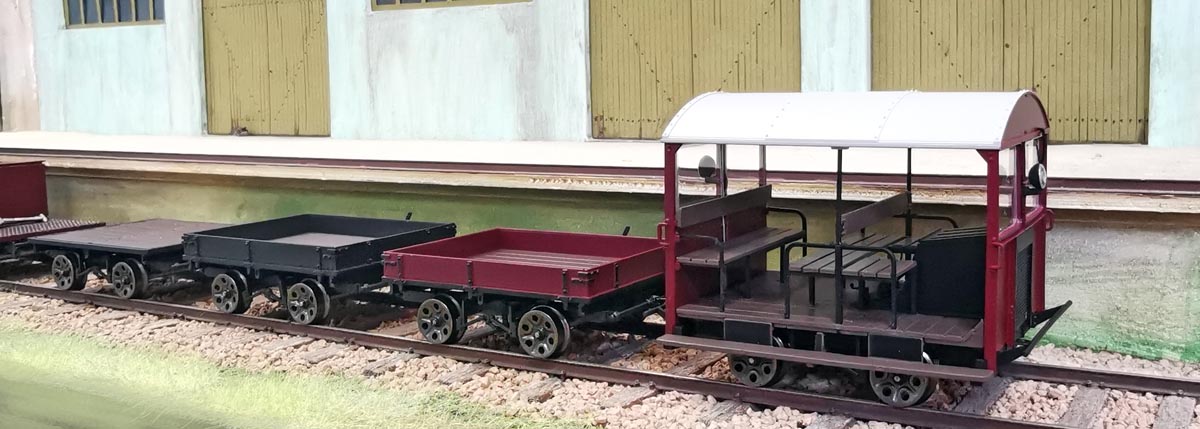

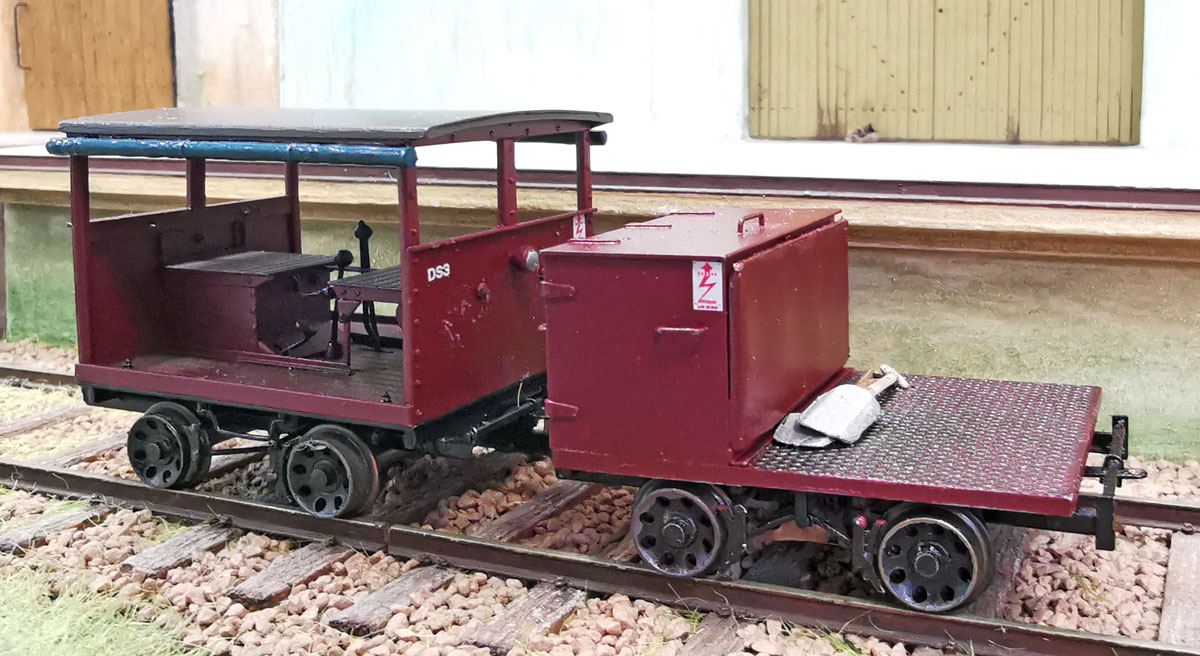

Draisine WICKHAM type 27. Fabrication ELLIS CLARK TRAINS. Le modèle tout monté en analogique ne coûte que £ 125 ! La version "digital sound" est vendue £ 233,33. Pierre n'ayant pas pu trouver la livrée souhaitée, aussi, s'est rabattu sur celle BR - maroon (rouge bordeaux)

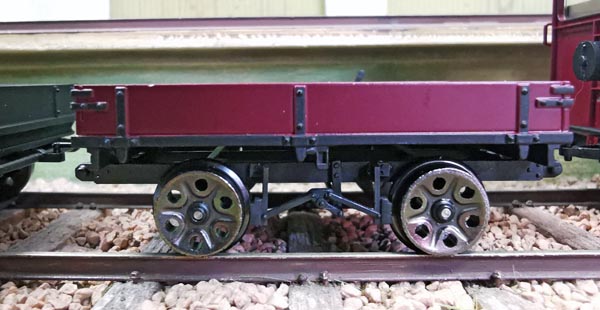

La draisine est livrée avec un lorry, et deux types de lorrys supplémentaires sont disponibles au prix fou de £ 23,55 ou £ 25,00.

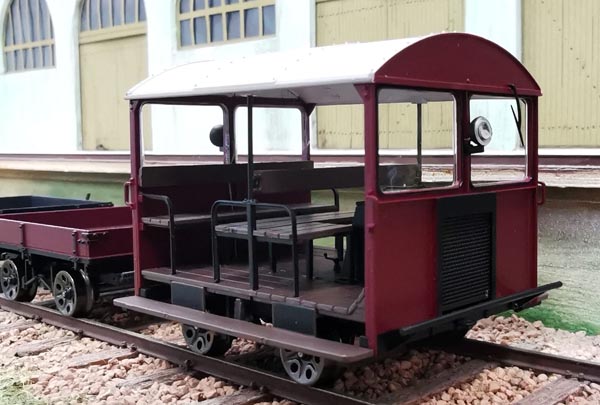

Draisine kit laiton représentant une Draisine WICKHAM type 17, tirant son lorry (motorisé en modèle réduit). Pierre n’a pas encore réussi à retrouver l’information et recherche encore la couleur des draisines du NORD, mais il a lu quelque part que le NORD en avait eu au moins une. Actuellement elle est en livrée BR - maroon (rouge bordeaux). Les draisines réelles furent construites dans les années 20.

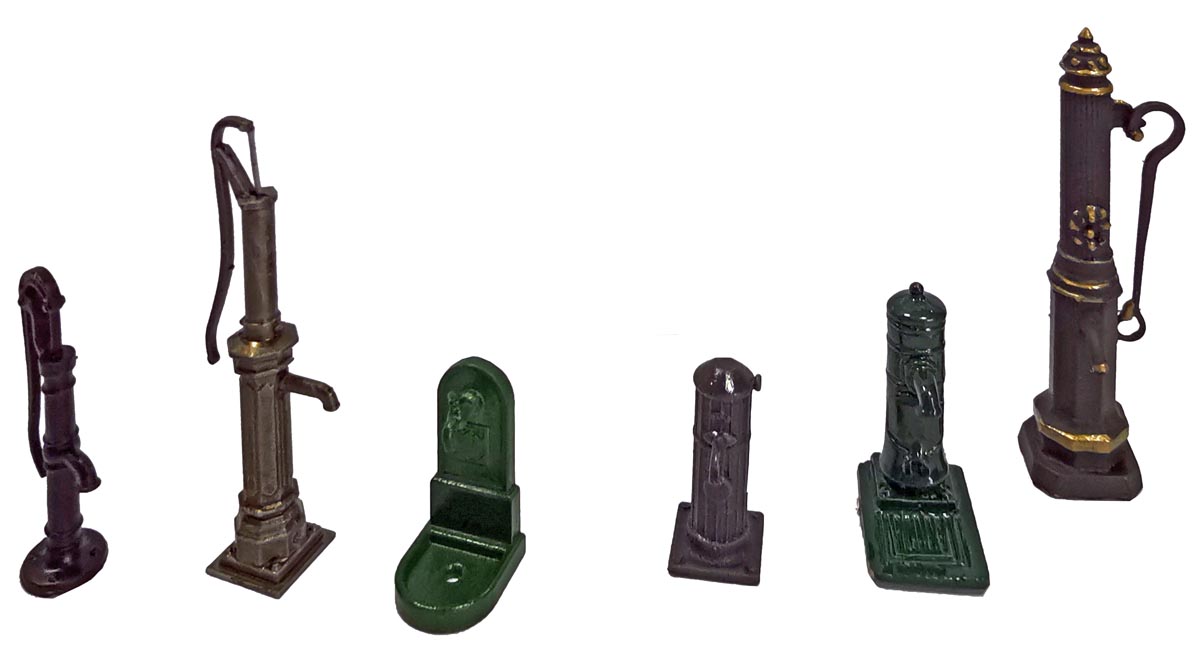

Petit comparatif de pompes à eau, afin de pouvoir puiser de quoi… De gauche à droite (sauf erreur de l’auteur!)
- Impression 3D réalisée par un copain de Pierre (Charley pour ne pas le nommer!)
- MINIART au 1/35
- FAB432
- la deuxième en partant de la droite est une NOREV
Pour les autres… Pierre n'en a plus le souvenir !

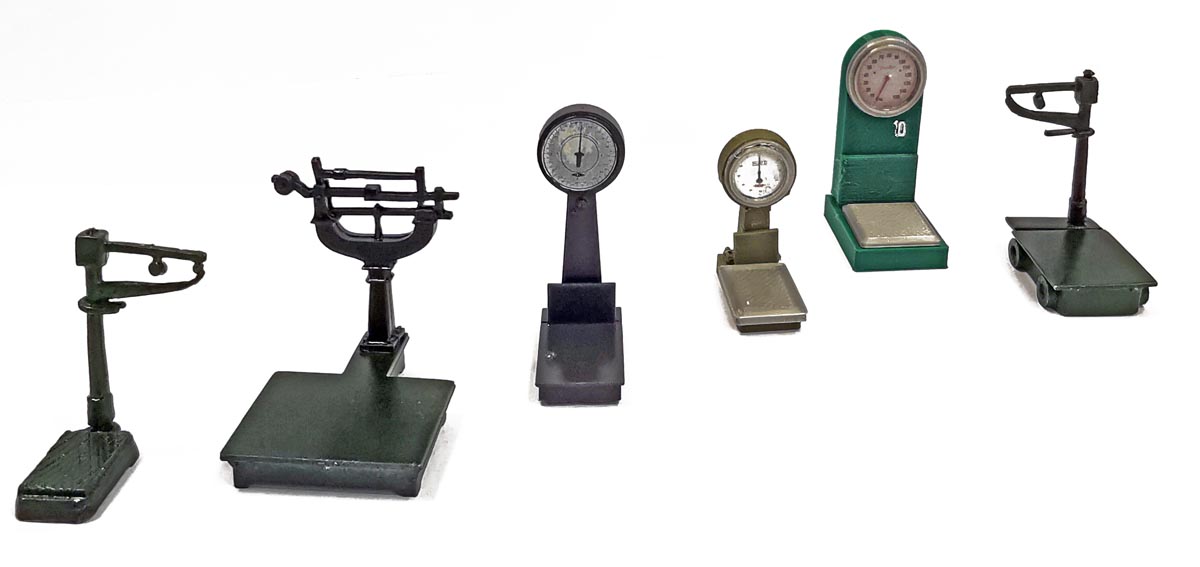

ça ne fait pas le poids ! Plusieurs bascules d’origine diverses,
à noter pour la 3ème en partant de la gauche : bascule de gare (LUDO Modélisme- en vente chez Bois Modélisme)
la 4ème : balance à petits colis (COPIRAIL)
la 5ème : pèse-personne de gare (COPIRAIL)

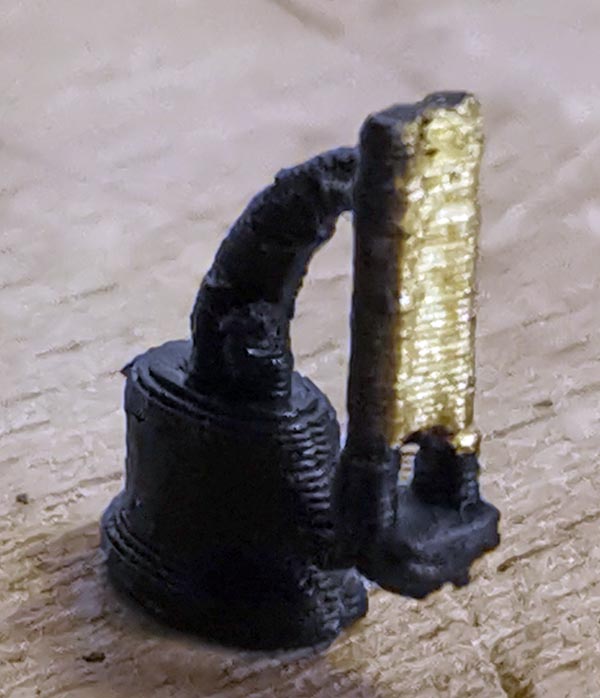

Composteur PLM pour marquer en creux les titres cartons. Encore en service dans les années 80. Fabrication COPIRAL en impression 3D. Il mesure moins d’un cm de haut ! Ci-dessous, posé sur le guichet du même fabricant, avec le casier à billet de même origine.

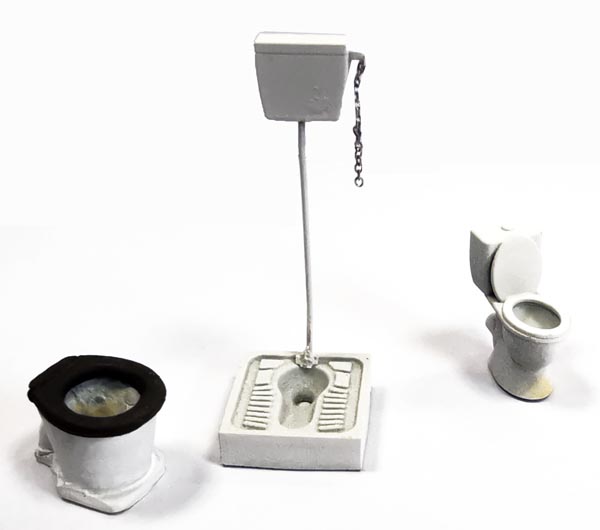

à gauche : toilettes achetées sur le site de Bois Modélisme. C’est une fabrication LUDO MODELISME. Pierre a trouvé les toilettes dames (à droite) trop modernes et un peu petites. Aussi, il leur a préféré un kit en métal blanc ramené d’Angleterre il y a des années (à gauche).

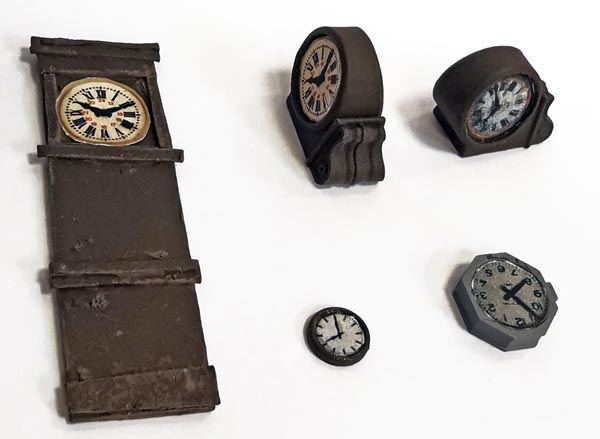

à droite : parlons chronométrie. Pour la façade de sa gare de 3ème classe PLM, Pierre a acquis deux pendules FAB 432 (en haut à droite). Les cadrans sont proposés par COPIRAL en film autocollant. C’est d’ailleurs ce qui a servi à construire celle de gauche (en carton) qui est l’horloge mère à l’intérieur du BV. Cela rappelle à Pierre son début de carrière ! Deux autres pendules FAB 432 avec cadrans COPIRAIL en bas. de la photo.

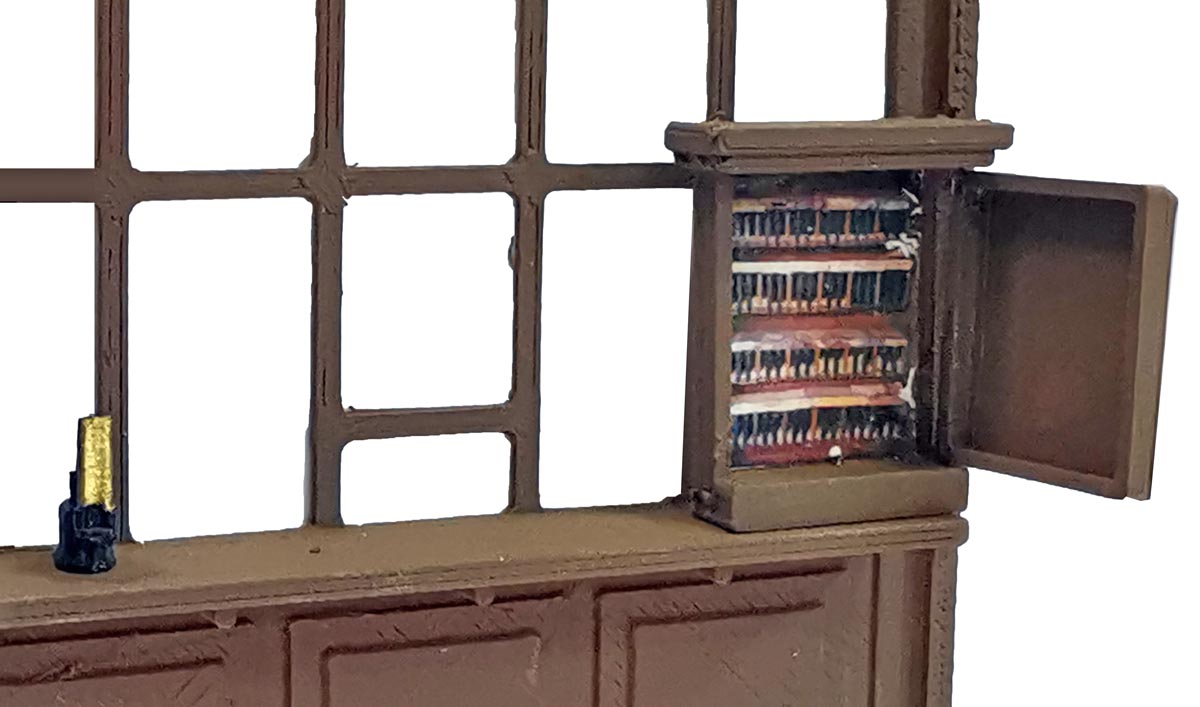

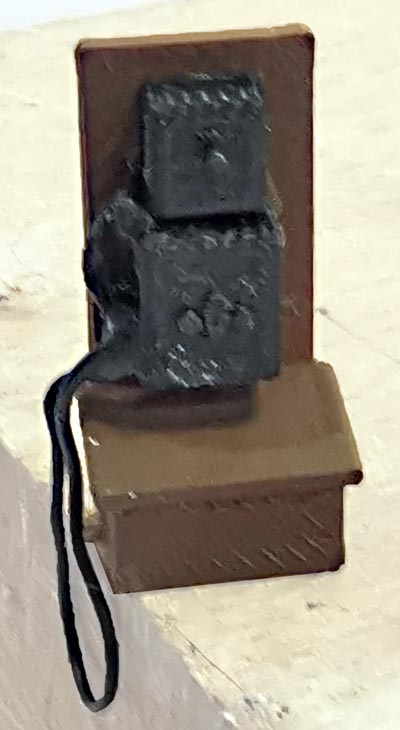

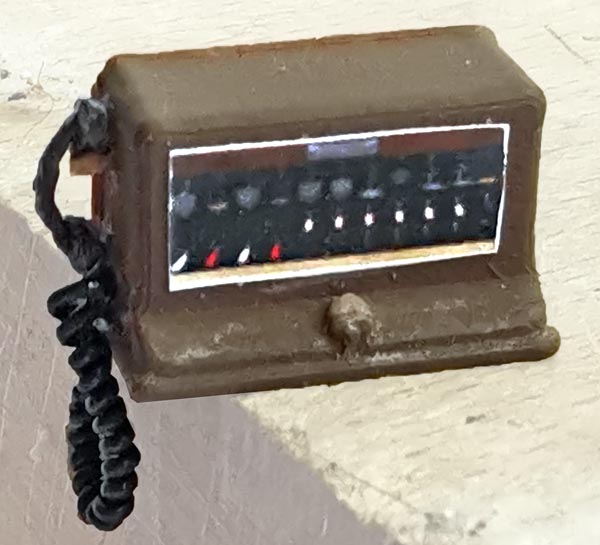

Pour figurer la téléphonie en gare, COPIRAL propose un téléphone mural et un standard téléphonique à fiches.

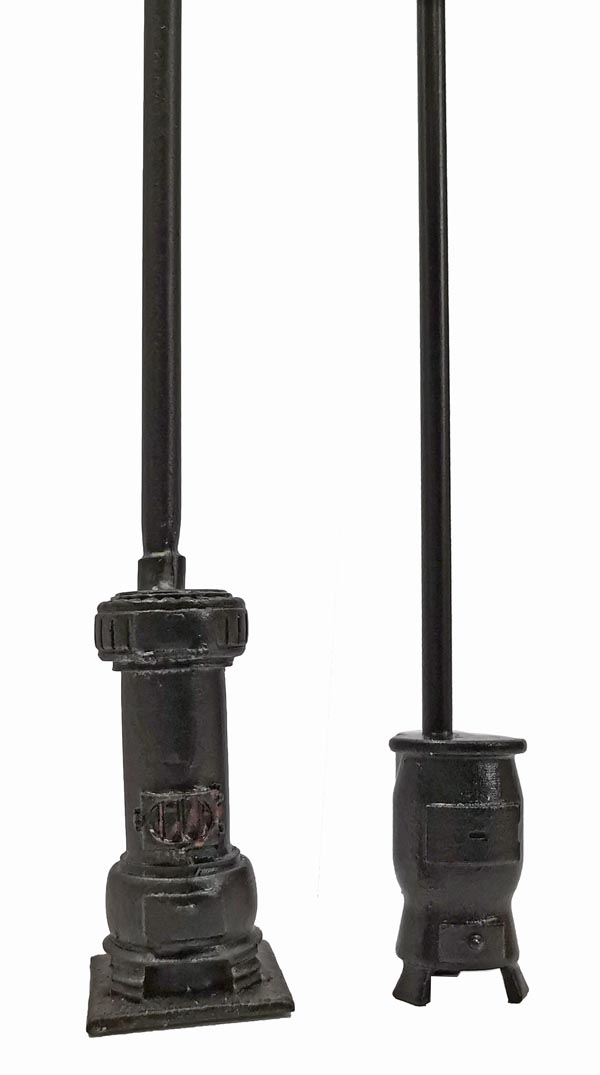

à gauche : on chauffe les postes et les gares. Deux poêles à charbon ou à bois. à gauche celui du regretté MK35, à droite un de FAB432.

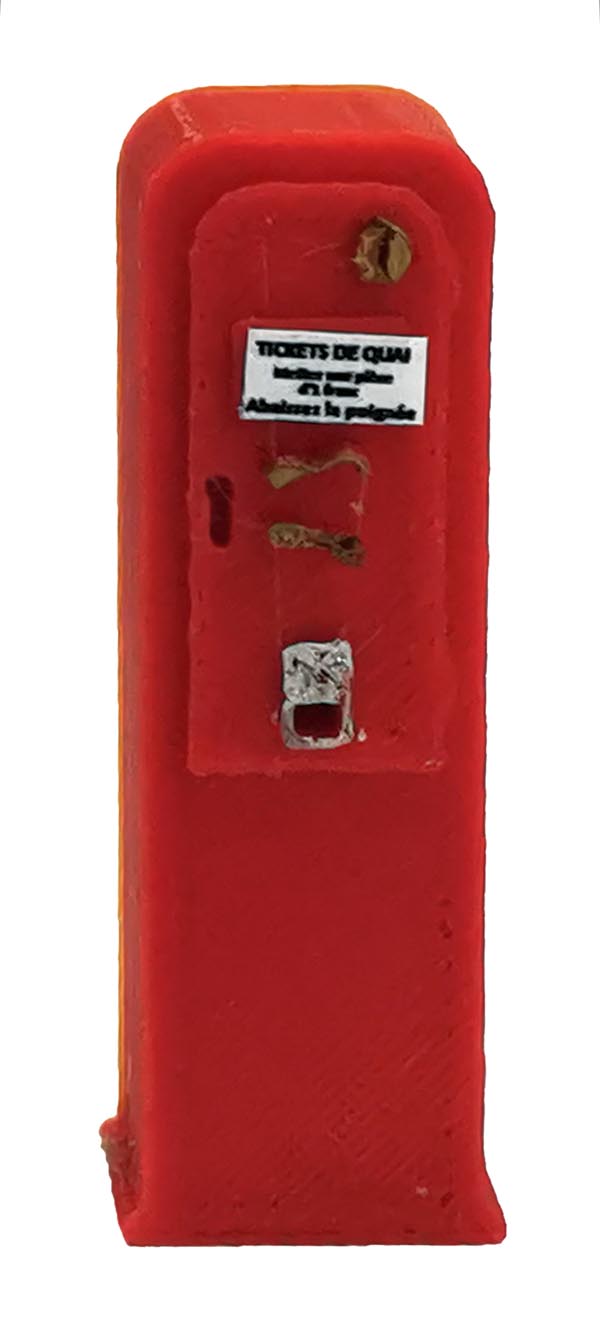

Photo de droite : pour accéder aux quais, dans les gares importantes, un distributeur de ticket de quai - production COPIRAIL.

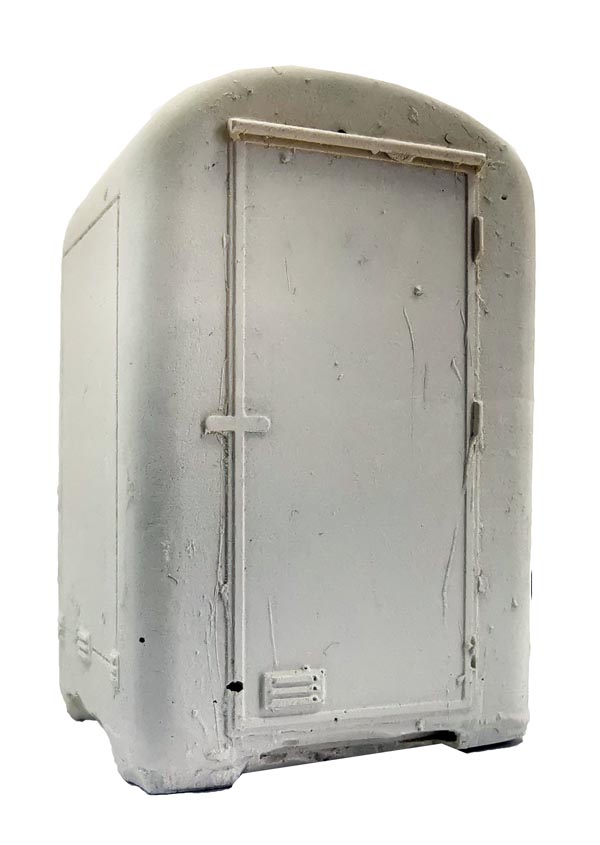

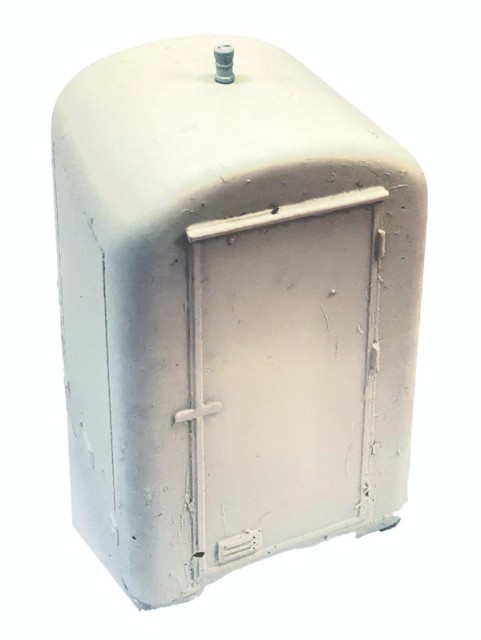

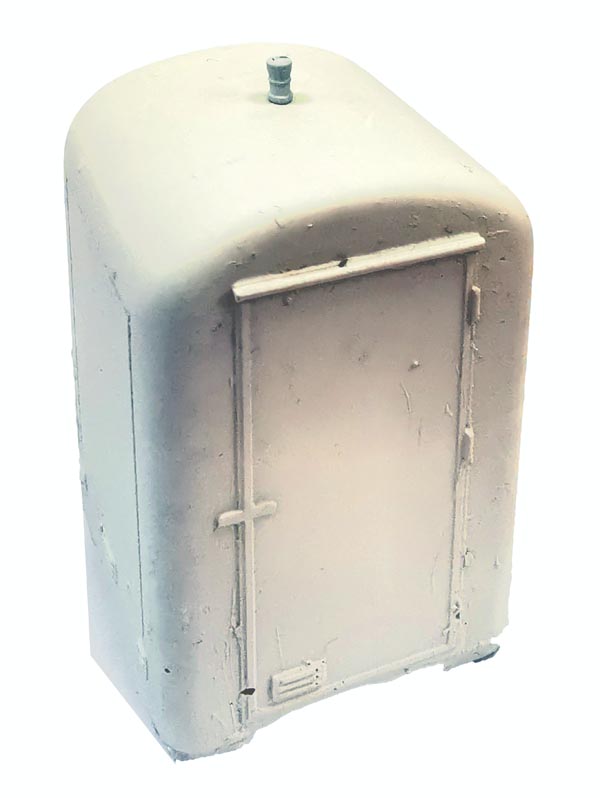

On voit souvent sur les cartes postales d’avant 1914 (ou juste après) des armoires électriques à proximité des sémaphores Lartigue. Produit par HAXO MODELES, c’est un élément indispensable à nos sémaphores. Certaines armoires étaient encore en service il y a moins de 20 ans !

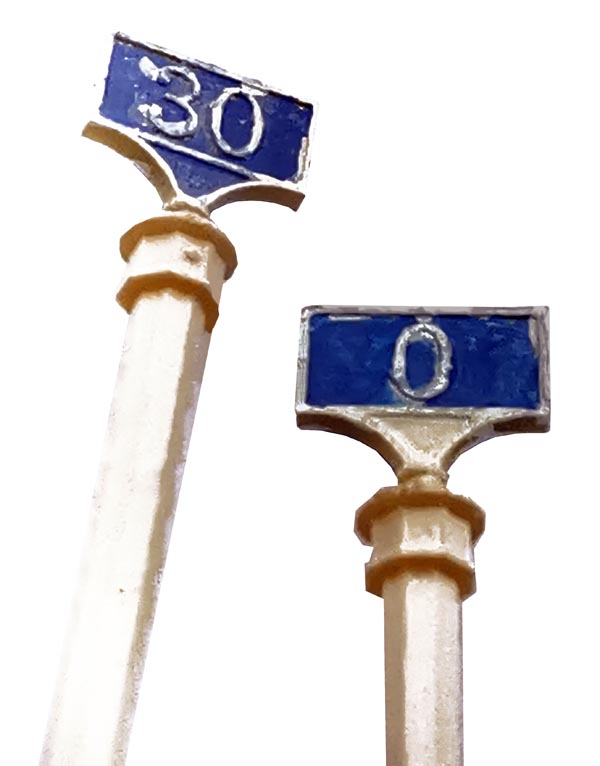

Photo de gauche : la photo est sans merci ! Pierre écrit qu'il va devoir retoucher les PK du PLM. Un PK 0 et un PK 30 en impression 3D faits sur mesure par FAB 432. c’est une plaie à peindre sans avoir l’aide d’un labrador !

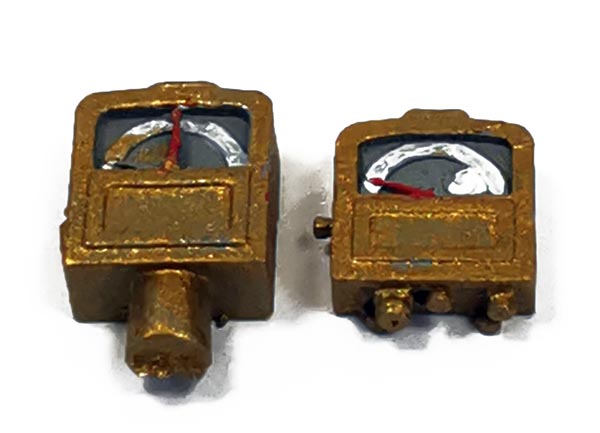

Photo de droite : comparaison intéressante entre deux Flamans… à gauche celui de AMF87 en fonderie et à droite celui de FAB 432 en impression 3D… chacun a ses défauts et ses qualités !

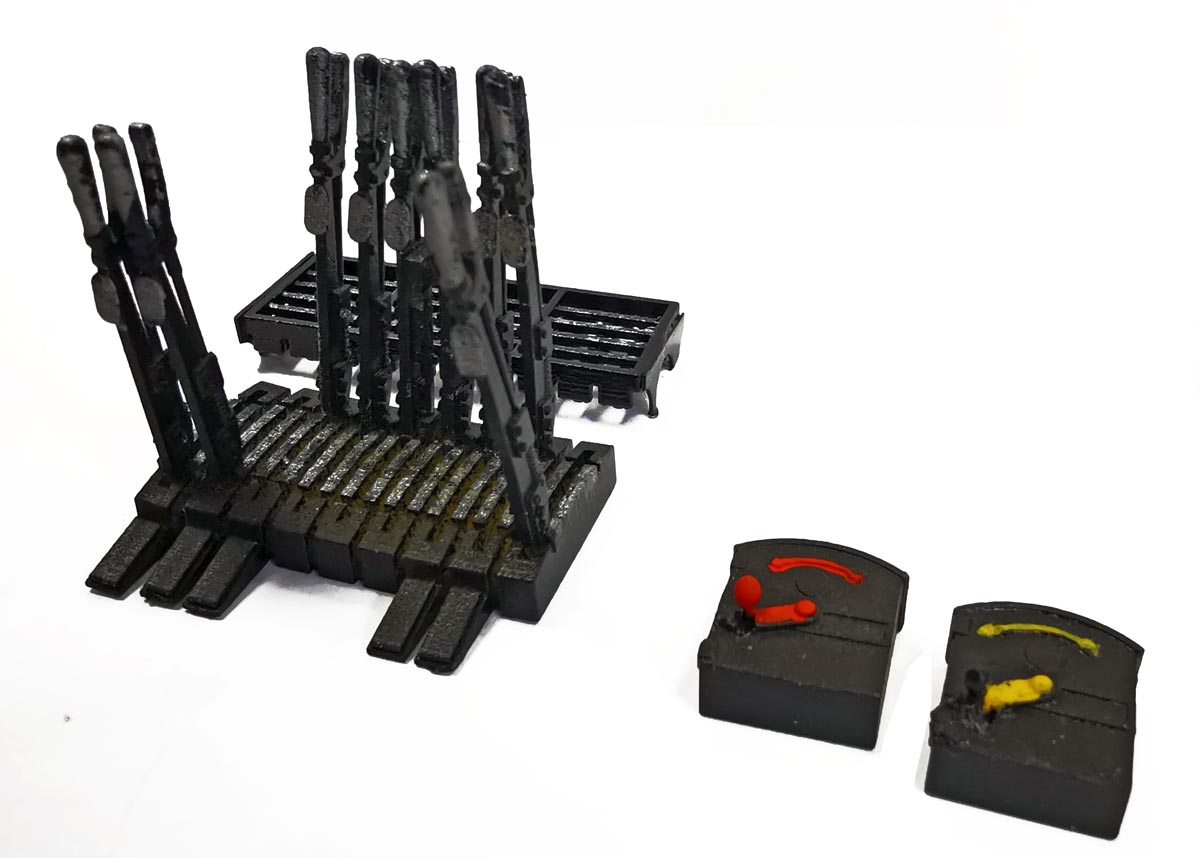

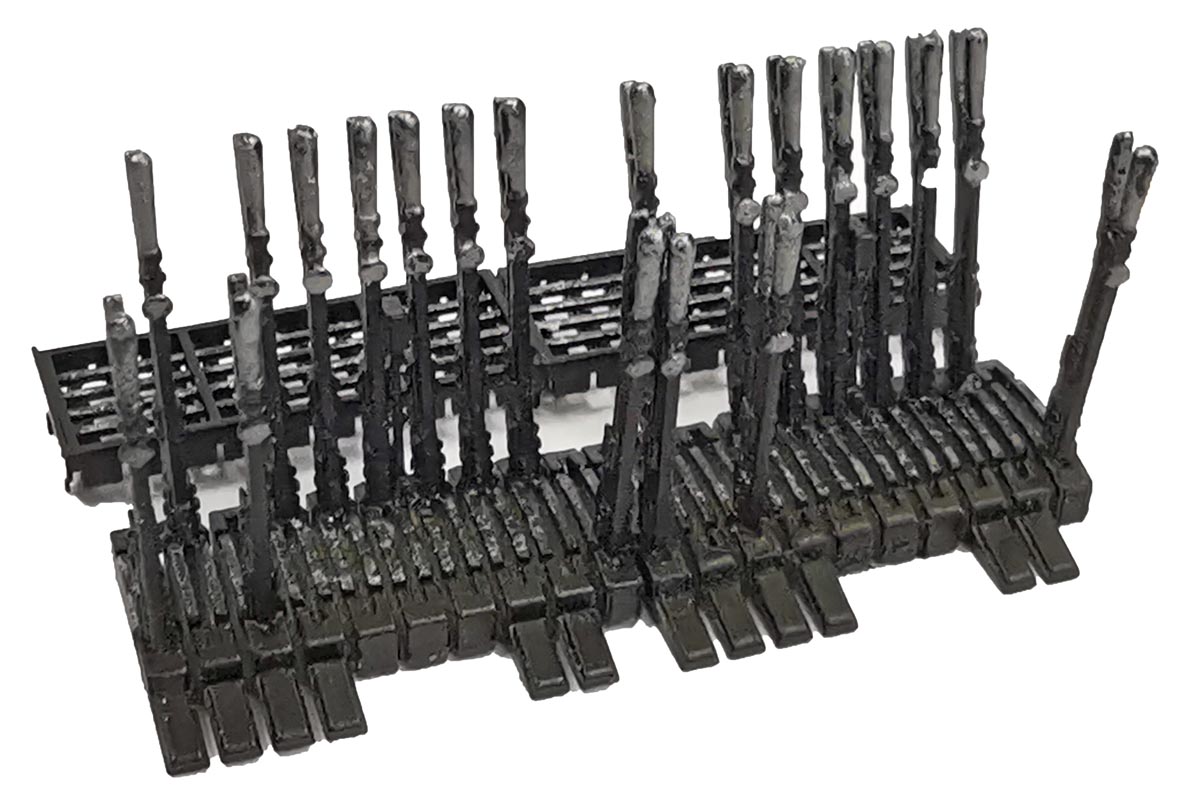

Leviers d’aiguillage d’un poste SAXBY du NORD. (les numéros de leviers sont sur des plaque oblongues verticales). En arrière une table d’enclenchements (que Pierre a légèrement surélevée en y mettant des pieds en extrémité). à droite, deux armoires de block Lartigue. Tout est de fabrication FAB432.

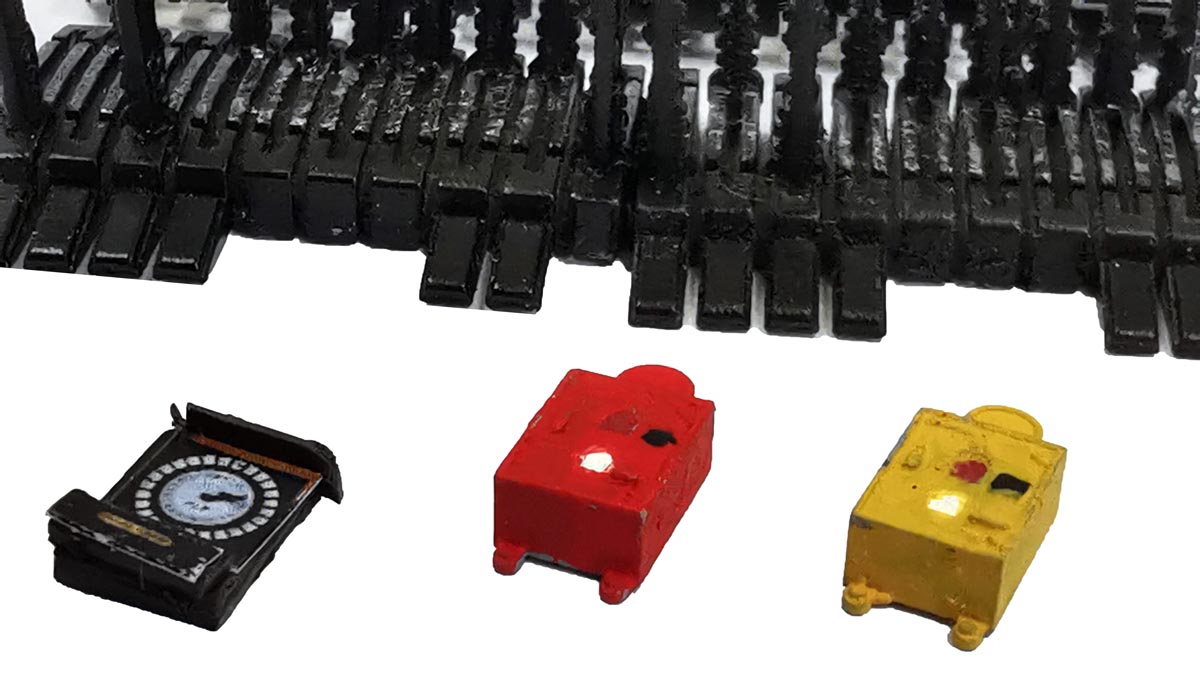

Pour les leviers PLM, la différence avec le NORD est flagrante ! les plaques sur les leviers sont oblongues, mais à l’horizontal. Pierre a accolé deux séries de leviers pour un plus grand poste.
Pierre a construit un transmetteur JOUSSELIN qui accompagne chaque poste PLM. FAB 432 a également créé des armoires de block PLM (à droite).
C'est à la visite complète de la maison de garde-barrières que Pierre nous convie. Il a rédigé le texte suivant.

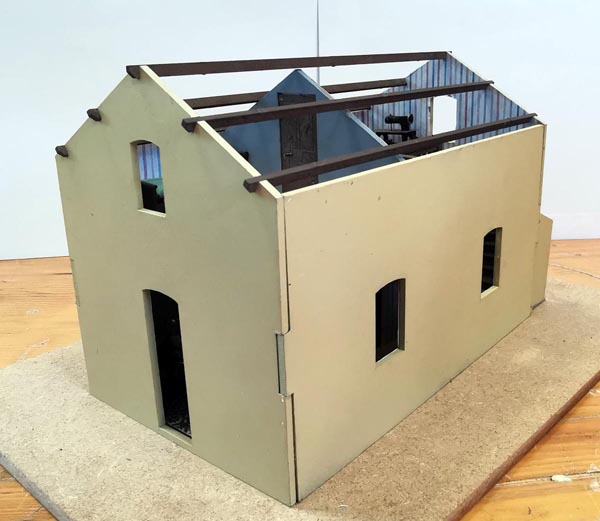

Maison de Garde-Barrières PLM - kit Bois Modélisme.

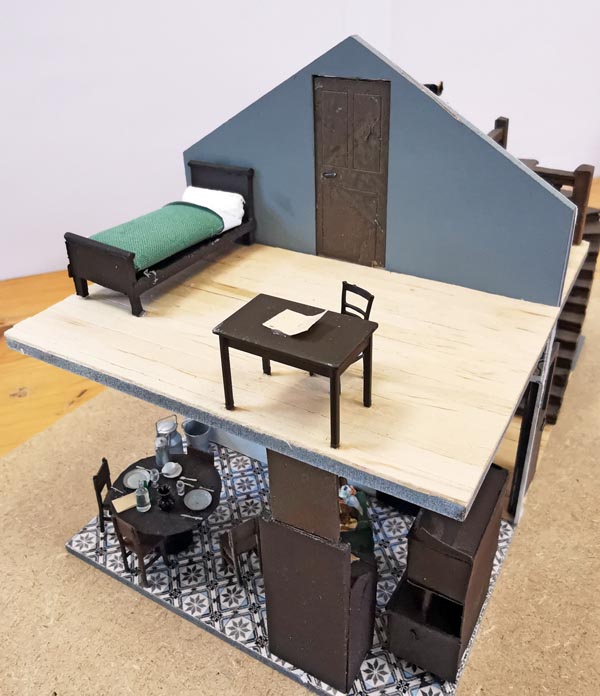

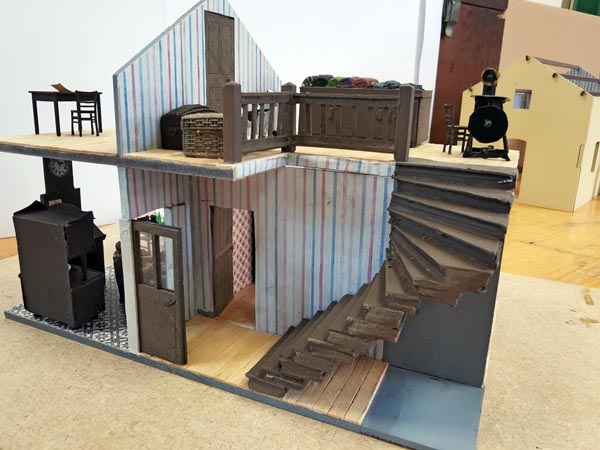

Aménagement et amélioration du kit. Je me suis basé sur les plans publiés dans WIKIPLM. à cet effet, la porte donnant sur la pièce du fond a changé de côté. Un évier a été installé à sa place. J’aurai dû l’encastrer dans le mur (robinet FAB 432). Une cheminée a été ajoutée, et la pièce du fond a été cloisonnée, créant une chambre, et permettant ainsi la création d’un escalier. J’aurai dû rétrécir l’escalier de 5 mm au moins. l’illusion reste là quand même.

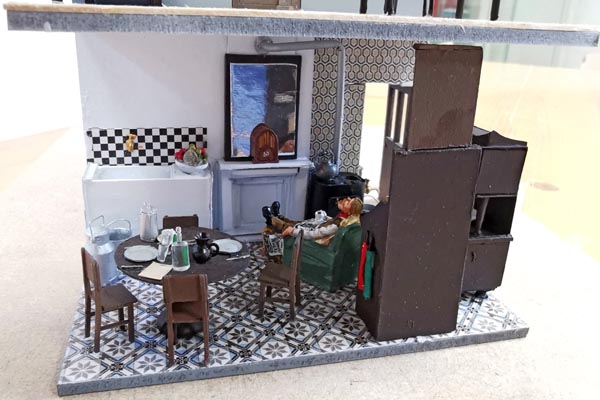

Le plancher est fait en touillette à café, ciré à la cire d’abeille (réelle). Les papiers-peints ont été chargés sur le site de BOIS-MODELISME. Il en est de même pour les carrelages en ciment de la cuisine. Les informations sur la nature des sols et le sens des planchers sont trouvées sur les commentaires des plans dont la source est citée plus haut.
Le plancher du premier a été percé, afin de faire déboucher l’escalier. La cuisinière à bois/charbon est en carton.
à l’arrière, des toilettes sèches ont été cloisonnées par rapport au bûcher, et la porte de gauche reportée sur le mur du PN, afin de figurer l’accès à la cave.

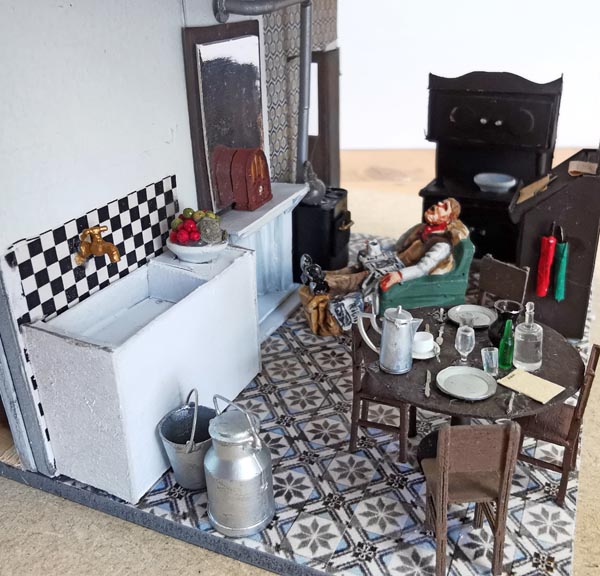

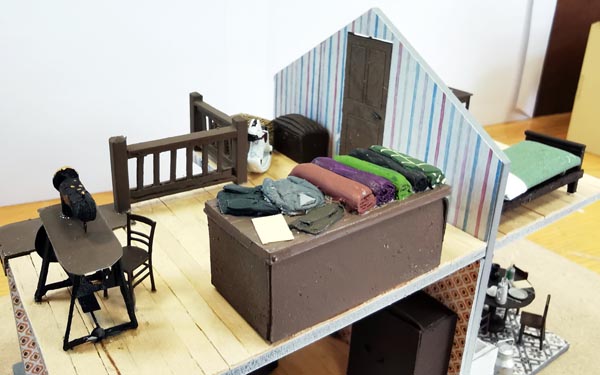

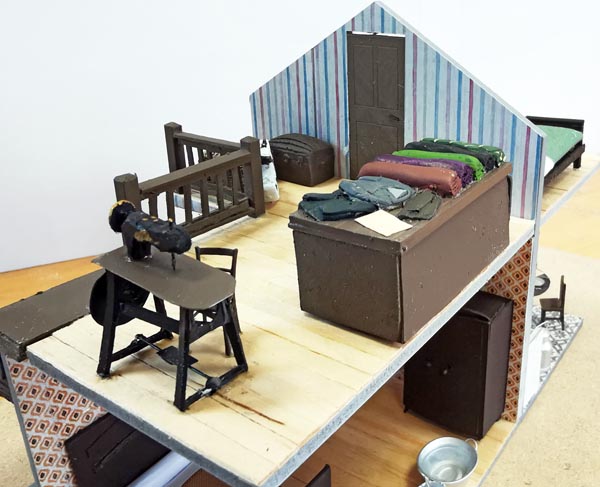

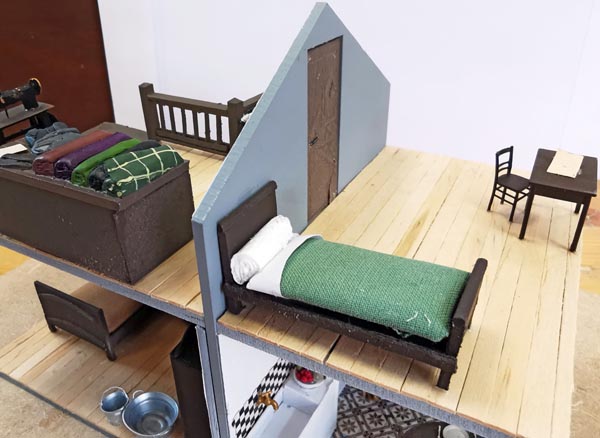

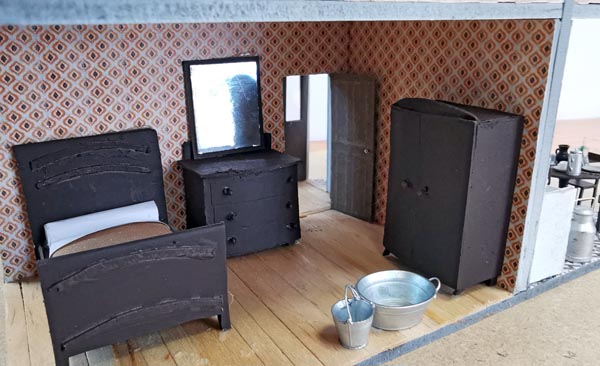

Le mobilier, la table de la cuisine, le buffet Henri II, les lits, commode et armoire normande sont en carton. Les chaises de la salle viennent de chez AUBERTRAIN. La table de la mansarde est de fabrication PREISER, ainsi que les chaises à l’étage. Le meuble de la couturière est en carton, avec le dessus tiré d’un étal de tissus de chez PLM Castaway (UK). La machine à coudre est faite maison, en carton et bois. J’ai imaginé le scriban qui pouvait sans doute servir (avec son cadran COPIRAIL) à la tenue des documents de service. Deux drapeaux (un vert et un rouge sont en fil de fer, et papier roulé autour de leur manche. Là encore, il a bien fallu faire preuve d’imagination pour trouver le matériel nécessaire au service. La règlement à l’usage des Garde-Barrières (PLM 1894) a aidé à reconstituer ce qui pouvait être nécessaire. Le mari qui dort dans son fauteuil est une figurine (d’une pièce) PLM CASTAWAY.
La vaisselle, les verres, les couverts, et autres viennent du bric-à-brac accumulé depuis des années.
Les verres et les bouteilles sont des kit au 1/35 (tout comme la bassine en zinc pour se laver !) de chez MINIART. Les couverts sur la table sont des produits HAXO MODELES, le reste a souvent été trouvé à la GUILDEX. La radio sur le manteau de la cheminée est achetée chez AUBERTRAIN.
Le bâtiment est à terminer.
L’aménagement a été un vrai casse-tête, car il a fallu imaginer à quoi ressemblait l’intérieur d’une maison de garde-barrières. Assez peu de documents étaient disponibles.
