Projet & planification d'une ardoisière Galloise échelle: NG7mm.

[Lemurien]

Intéresant le détail de la bouée

[ffayolle]

En complément de, Il y a même un musée national de l'ardoise au Pays de Galles. C'est là où j'ai pu observer ces bassins remplis d'eau lors d'une visite en 2014.

[fabricehecquet]

Voila qui nous promet un très beaux réseaux.

[kobden]

Très beau projet qui nous ramène aux grandes heures d'Expométrique aux Lilas et d'Expo NG à Swanley
Je m'installe pour suivre la construction

PS: L'exploitation de l'ardoise générait des trous (le mot est faible) qui se remplissaient très vite d'eau. D'où la bouée

Bonjour à tous,

A vous pour vos appréciations; oui Fabrice ! je me doutais que c'était pour celà. J'avais eu l'occasion de voir des photos
anciennes avec ce type de trou assez important d'ailleurs. Cà formait presqu'un lac ou un grand étang.
A +
Charley.

(PS) merci pour cette belle vidéo Quel beau pays le pays de Galles.

[kobden]

Bonjour à tous,

Voici la suite de la planification de ce futur réseau ardoisier.

J'ai reçu lundi ces backscènes pour mes fonds de décor de chez New Modellers Shop, représentant un paysage Gallois. J'ai pris la qualité standard réf: ID255B, les dimensions: 38cm de haut x 3,00m de long. Papier de qualité de 180g/m2.

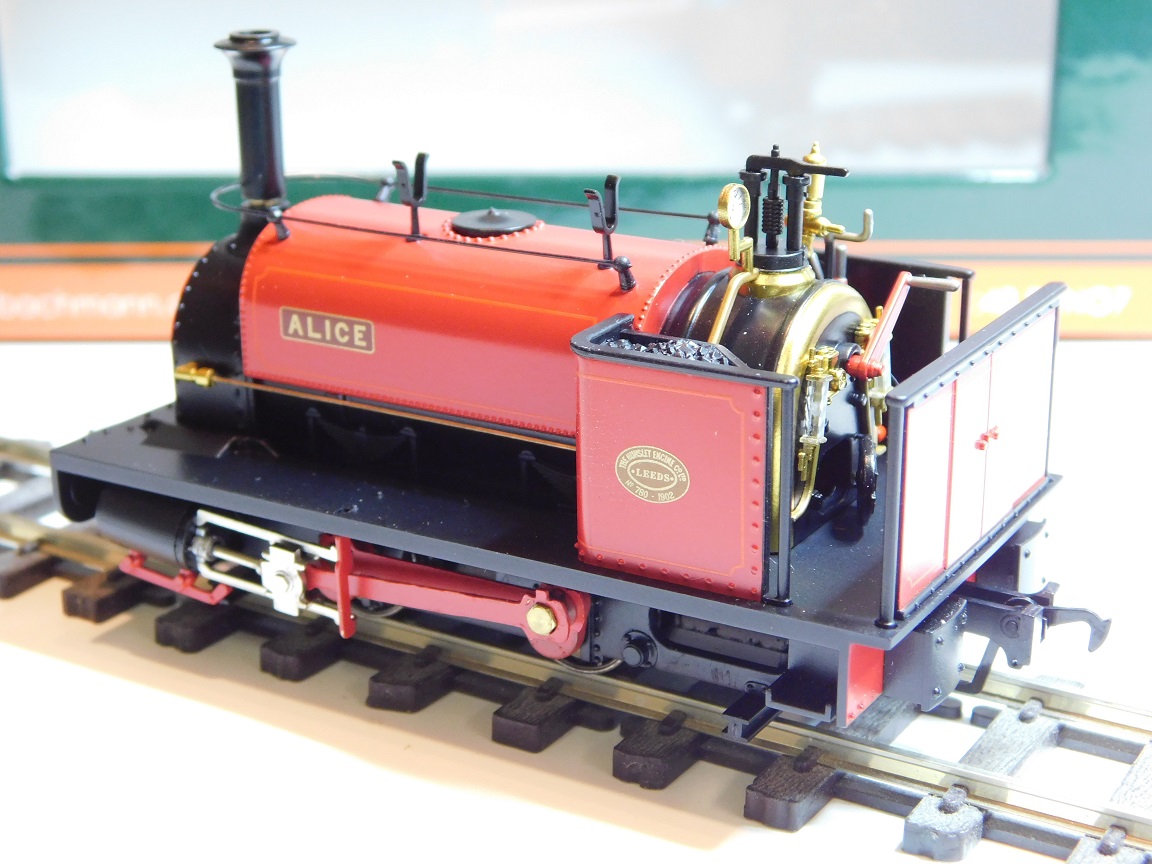

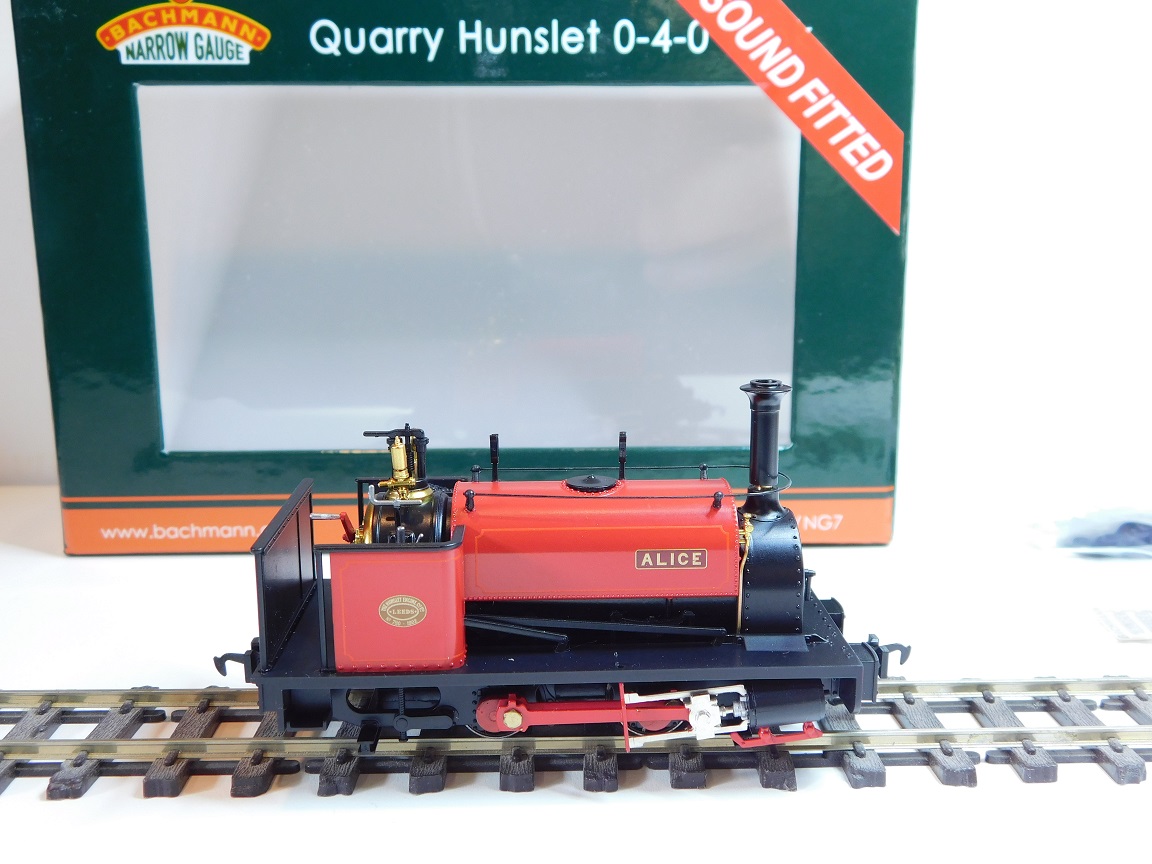

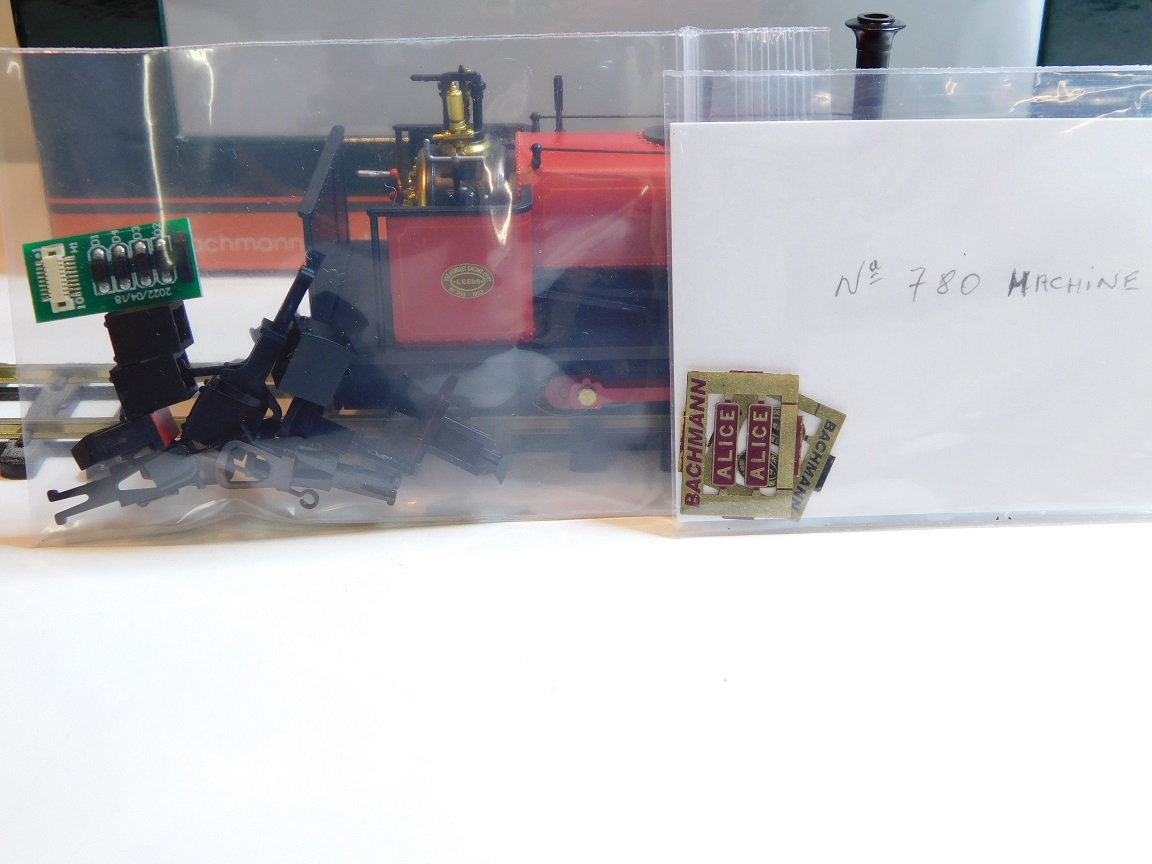

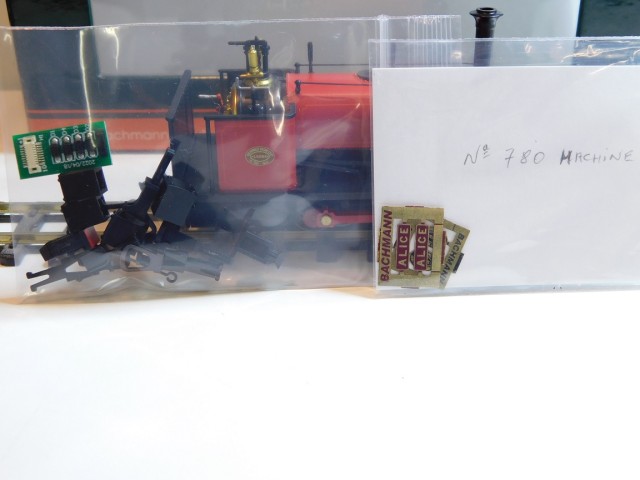

Ce même jour au bout de plus d'un mois d'attente, je recevais ma deuxième petite Hunslet NG7mm (Alice) achetée chez Sheffild. Fonctionnement
identique à la premières "Margaret" comme une horloge Suisse. Celle-ci possède un peu plus d'accessoires à installer par-rapport à l'autre.

Une fois que cette machine sera patinée, je fixerais les plaques d'immatriculations sur celles qui ont été imprimées.

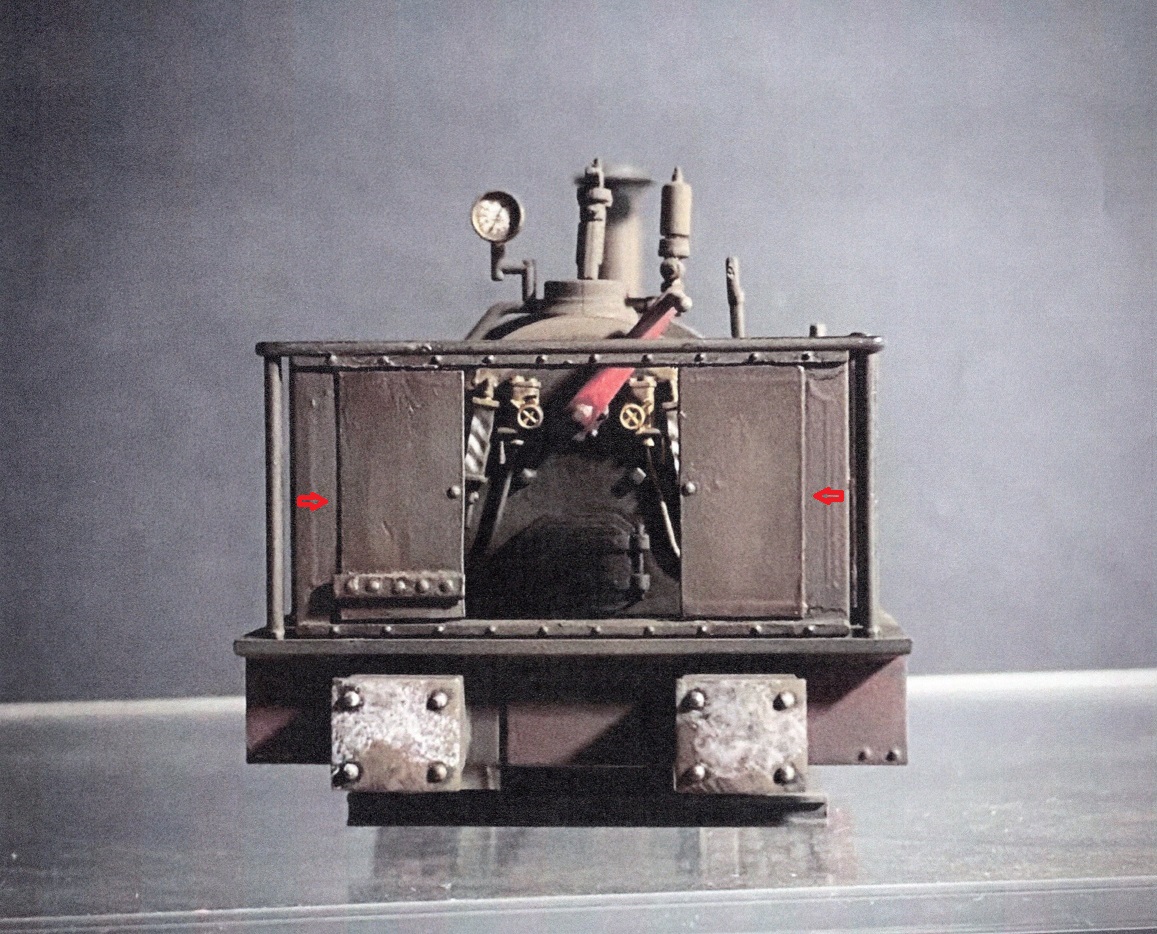

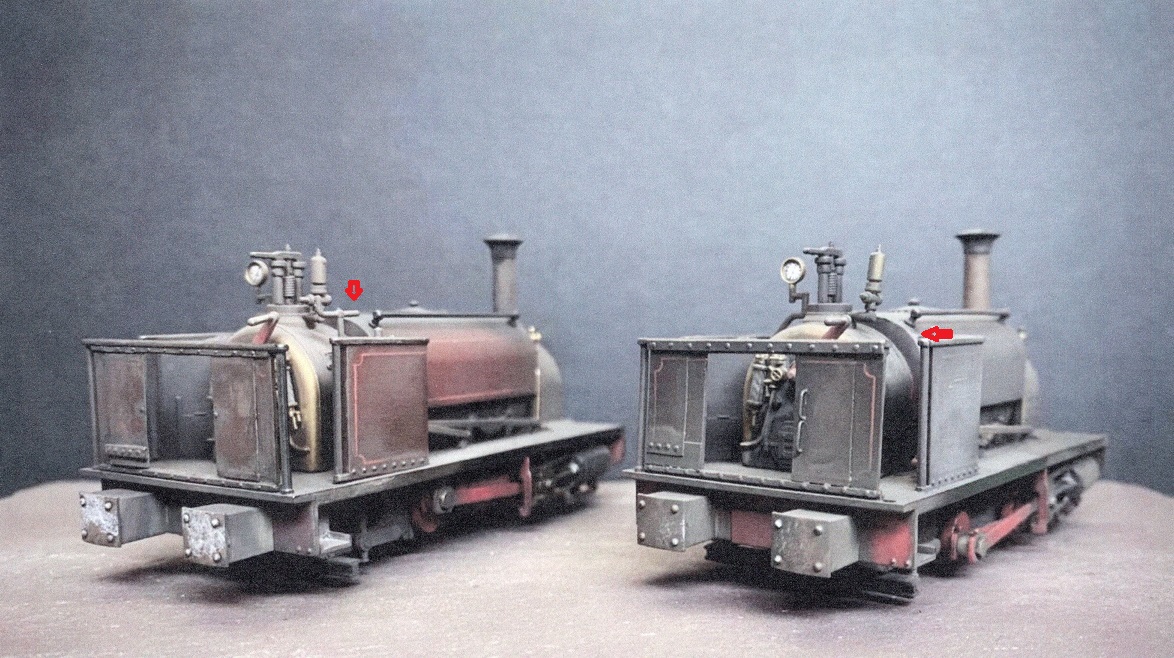

L'arrière du foyer possède les mêmes détails, je pense en modifier une des deux sur le dossier arrière. & le refaire entièrement en carte
plastique & laiton, avec ses deux portes coulissantes (voir photo çi-dessous).

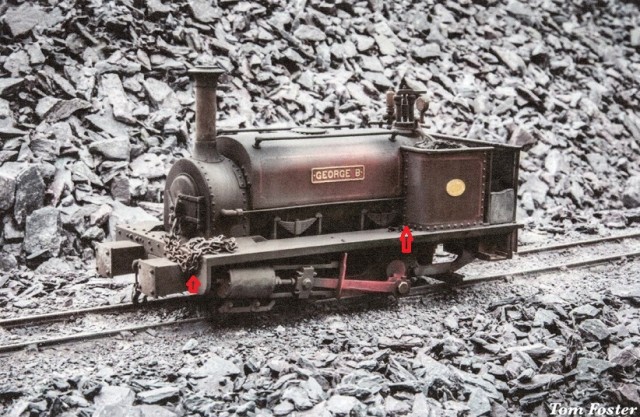

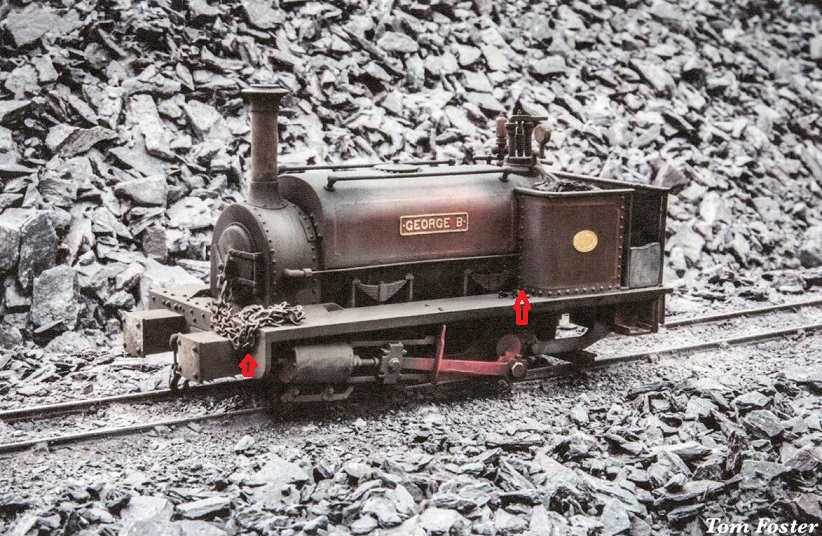

Ces deux photos aussi, me serviront pour la patine de mes deux machines. Une des deux machines ne possèdent pas le frein d'immobilisation.
Je ne sais pas si cela a été voulu par l'amateur Tom Foster.

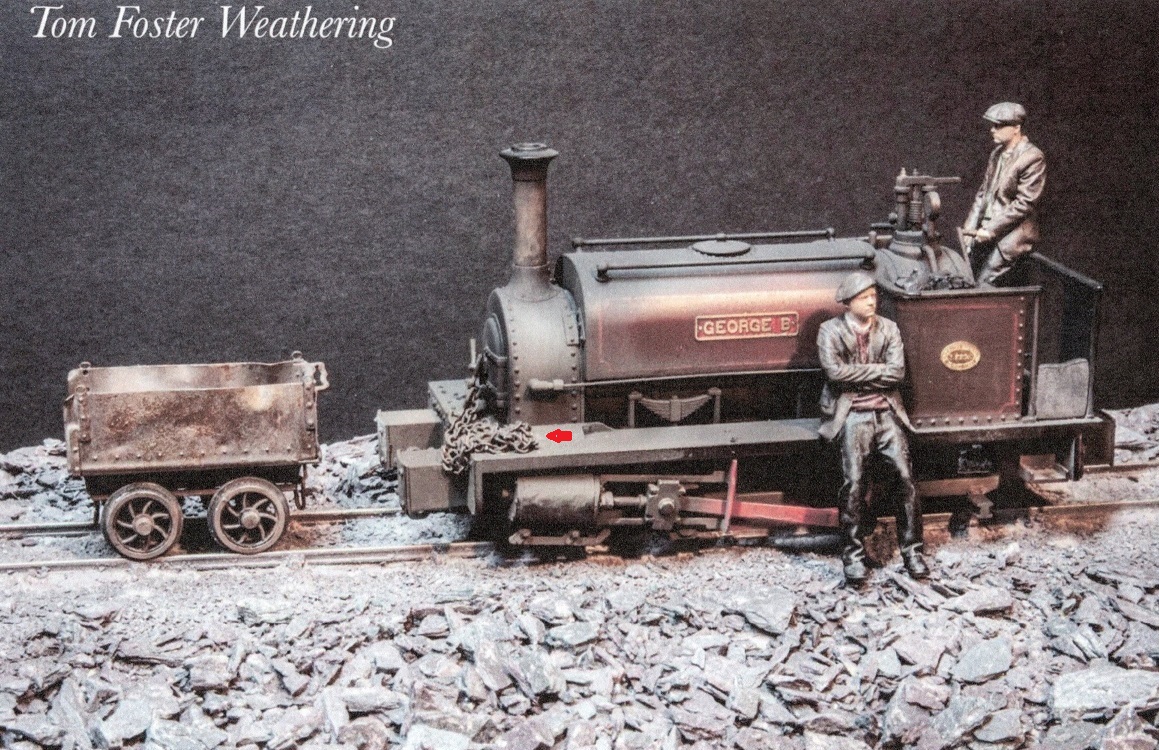

Un de ses dioramas, superbe réalisation.

Encore des détails sur cette machine: la chaîne en bout du tablier, & quelques grains de charbon tombés sur le tablier au bout de la cabine. Des petits + qui ont leurs importances.


J'ai installé provisoirement ces deux figurines de chez Modelu; je verrais plus tard si j'en installe d'autres différentes.
Chez ce fabricant Anglais on à l'embarras du choix dans toutes les échelles.
A bientôt pour la suite, je vais attaquer les bâtiments que je désire construire; les deux remises aux machines, etc.
Bien amicalement.
Charley.

[kobden]

Bonsoir à tous,

Retour au pays de Galles; j'ai commencé à attaquer les premiers bâtiments coté de la station.

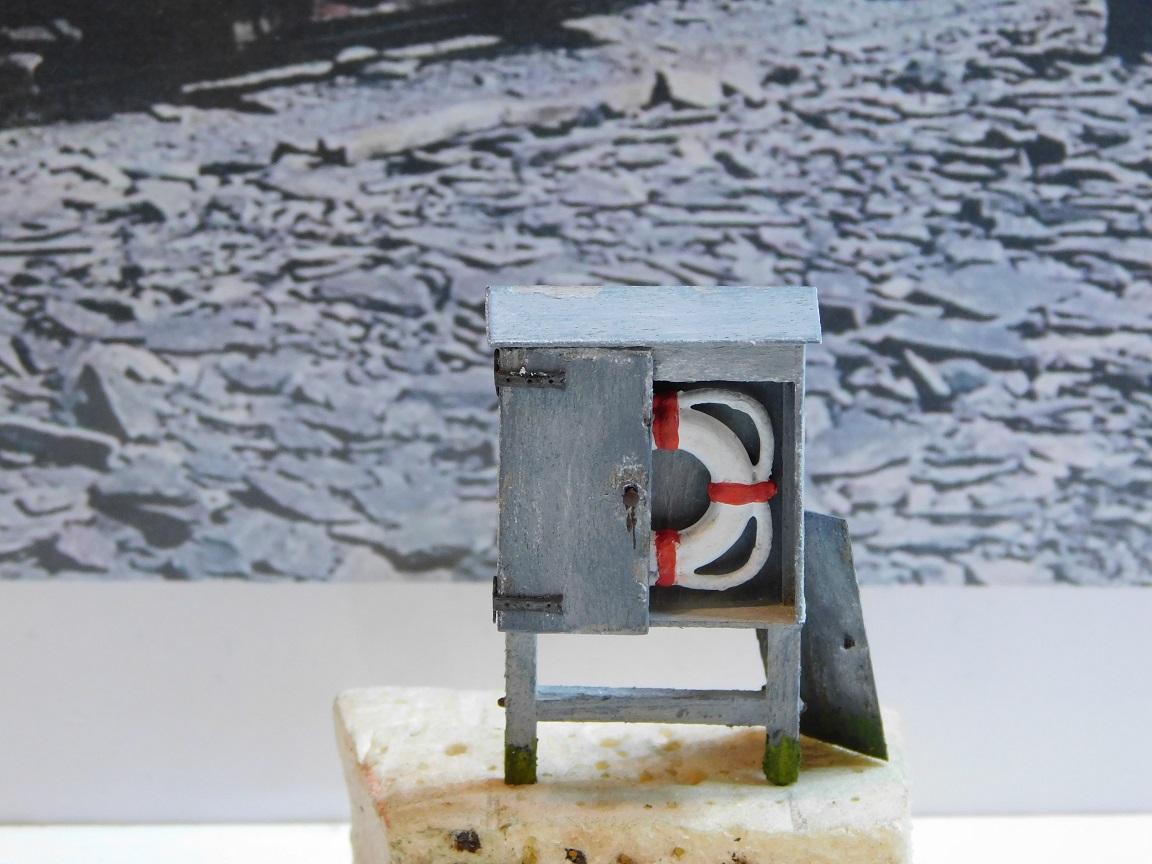

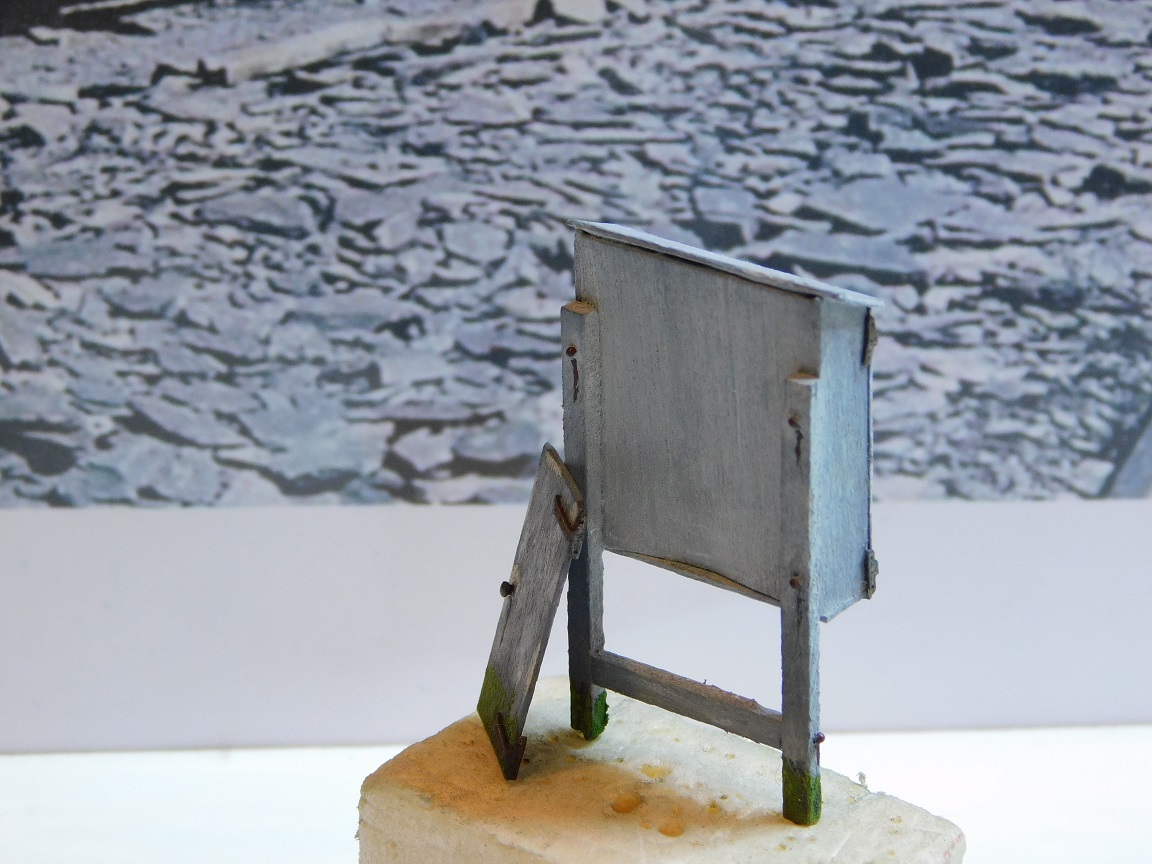

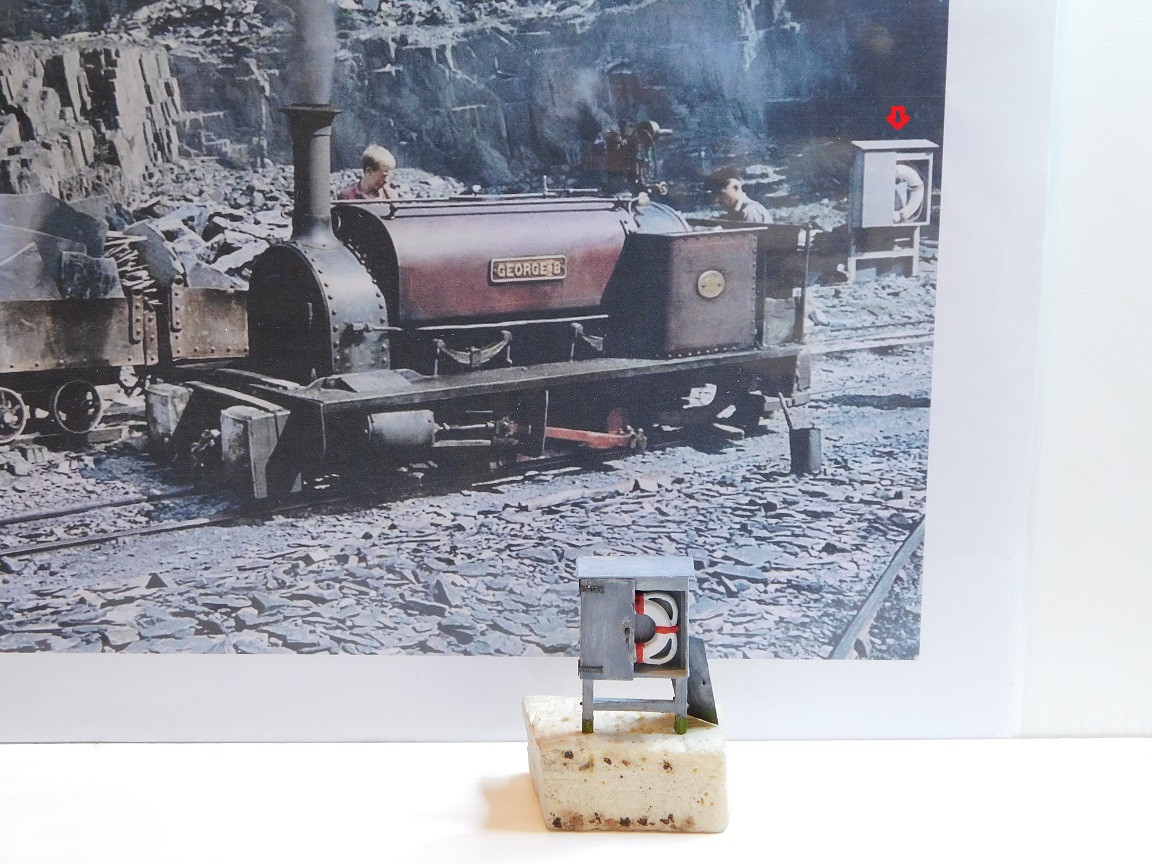

L'armoire de la bouée a été faite avec du placage de tilleul de 0,5mm & ses pieds avec des profilés de la même essence.

J'ai essayé de m'approcher le plus possible de la photo sans possèder les dimensions réelles. Mais bon ! çà j'ai l'habitude.

La bouée a été imprimée en 3D, avec mon Anycubic. J'en ai profité pour en tirer six de quoi avoir un petit stock en réserve.
Les ferrures ont été découpées dans des fines bandelettes d'étain. Les boulons sont des Grandt-Line au 1/48.

La mise en peinture est fait à l'acrylique gris foncé de Prince-August, + la patine au pigment gris clair délavé. Pour donner comme sur la
photo, cet air poussièreux. N'ayant pas pu voir correctement sur cette photo, ou se trouvait l'autre porte; je l'ai installé appuyée sur un des pieds.

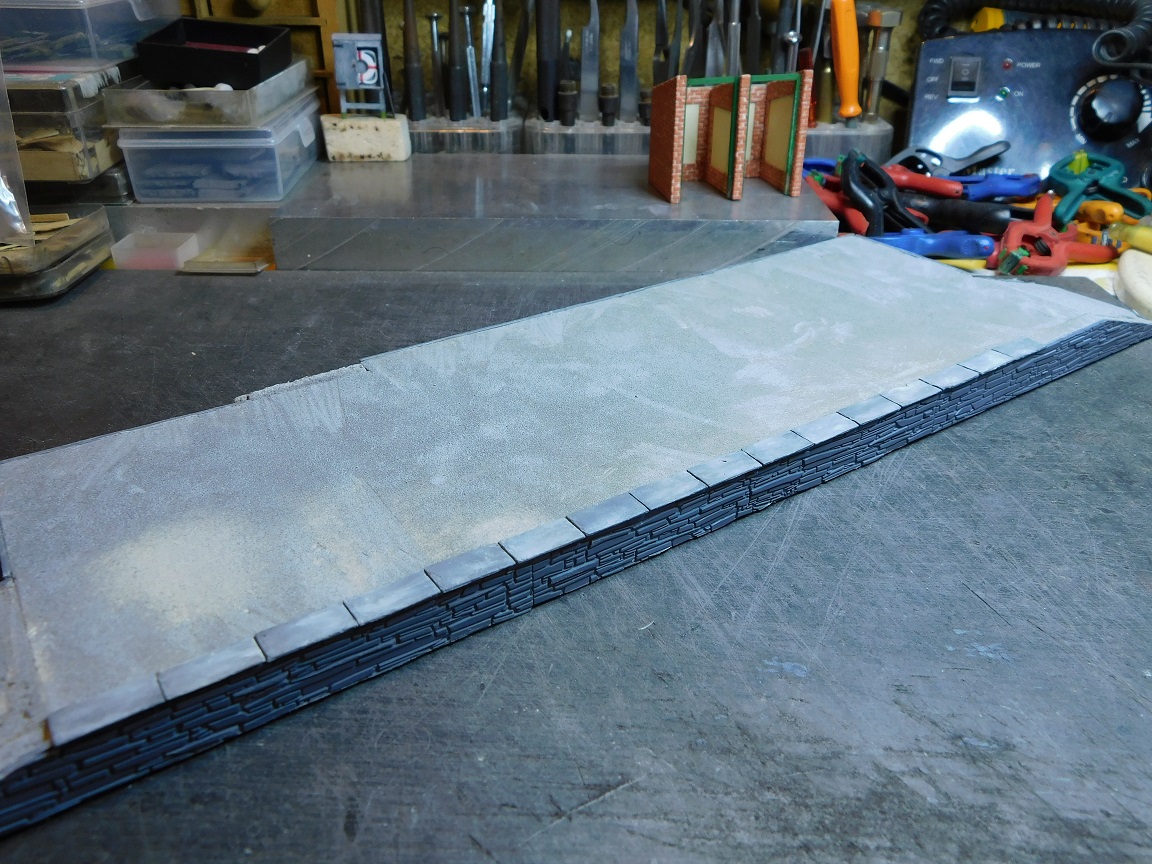

Après celà, j'ai taillé dans du carton plume de 12mm le quai de la halte. Sa longueur utile est de 400mm x 110mm de large; celui-ci est habillé
avec des plaques d'ardoises de chez Wills en OO. Il n'existe pas ce genre de plaque au 1/43,5 à ma connaissance ?

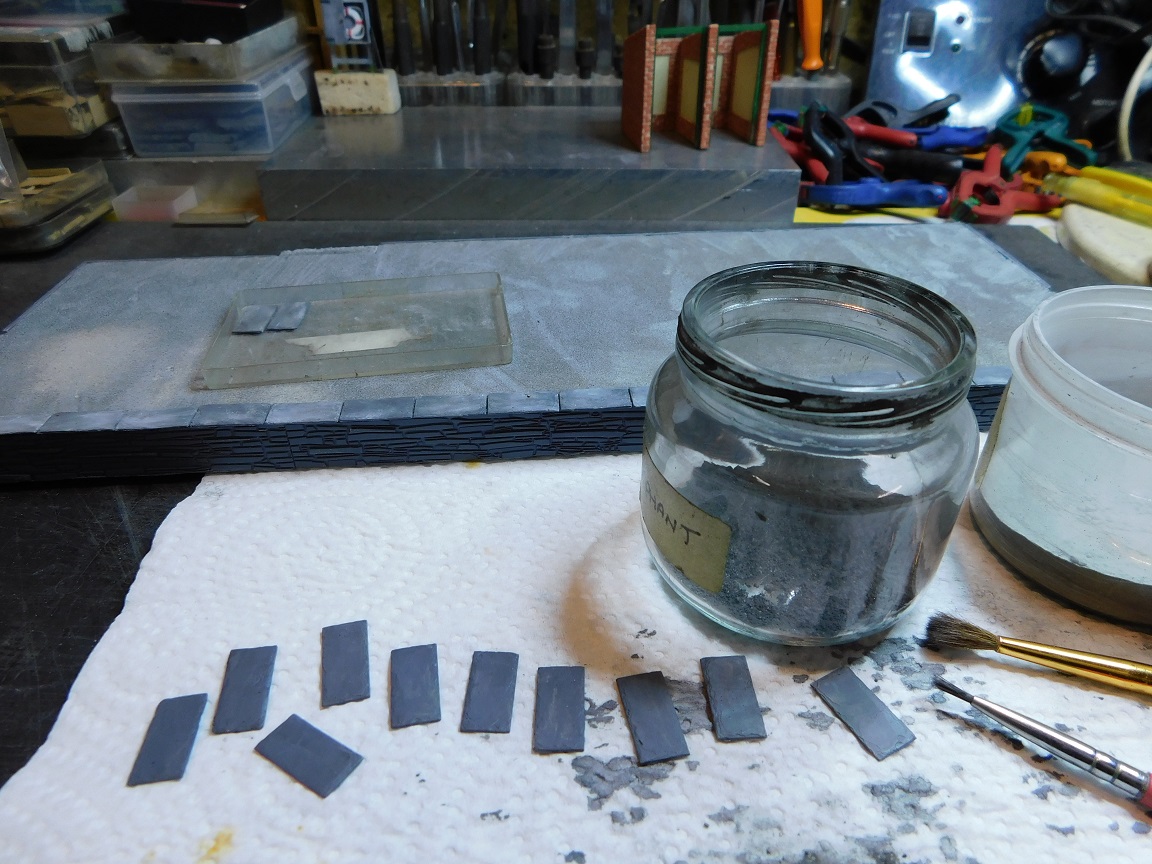

Pour habiller le bord du quai, j'ai acquit chez l'Anglais "Diorama-Débris" un moule en silicone me permettant de mouler une trentaine d'ardoises.
Celles-ci ont été moulées en plâtre synthétique & peinte à l'aquarelle en tube gris ardoise.

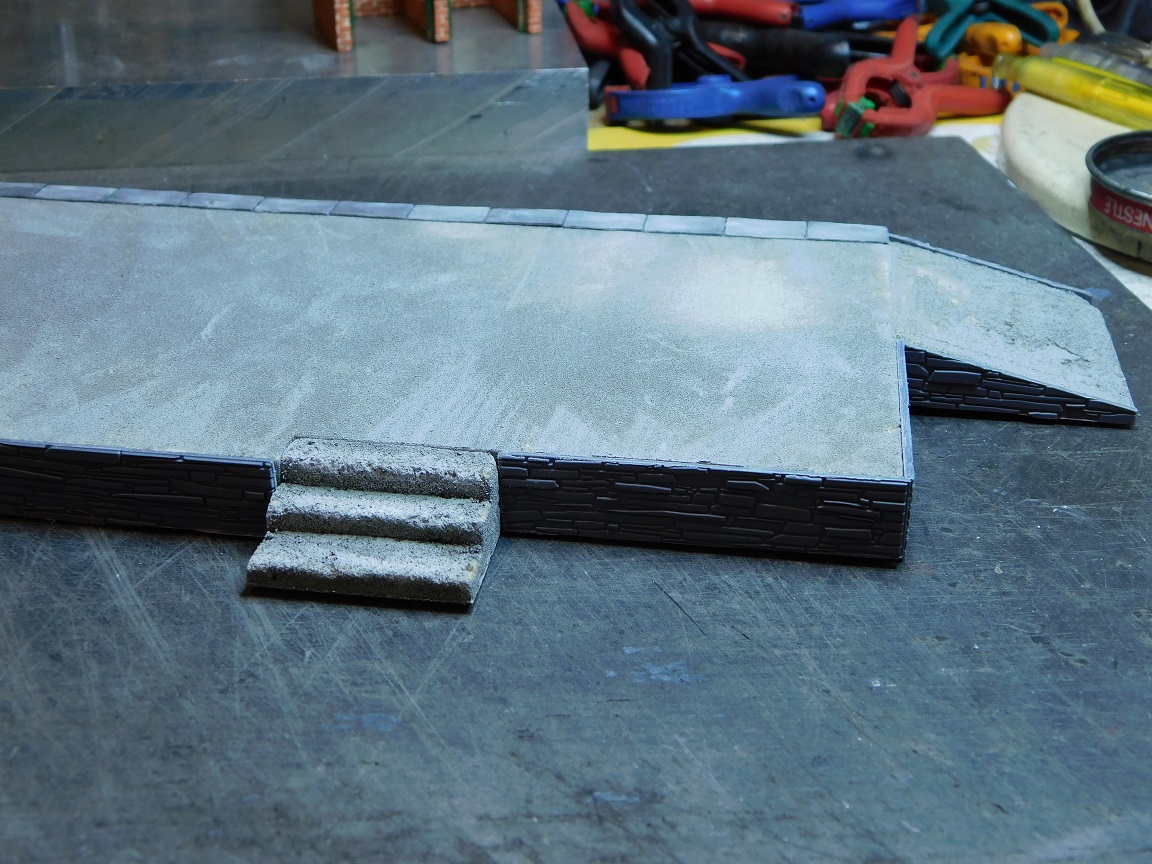

J'ai aussi réalisé l'escalier qui mène à la station; celui-ci est taillé dans le même carton plume. Comme vous pouvez le voir, le dessus du quai
a été pelé sur une de ses faces. Une fois que tius les bâtiments seront installés; celui-ci sera floqué avec du sable extra-fin de fonderie
mélangé avec diverses pigments.

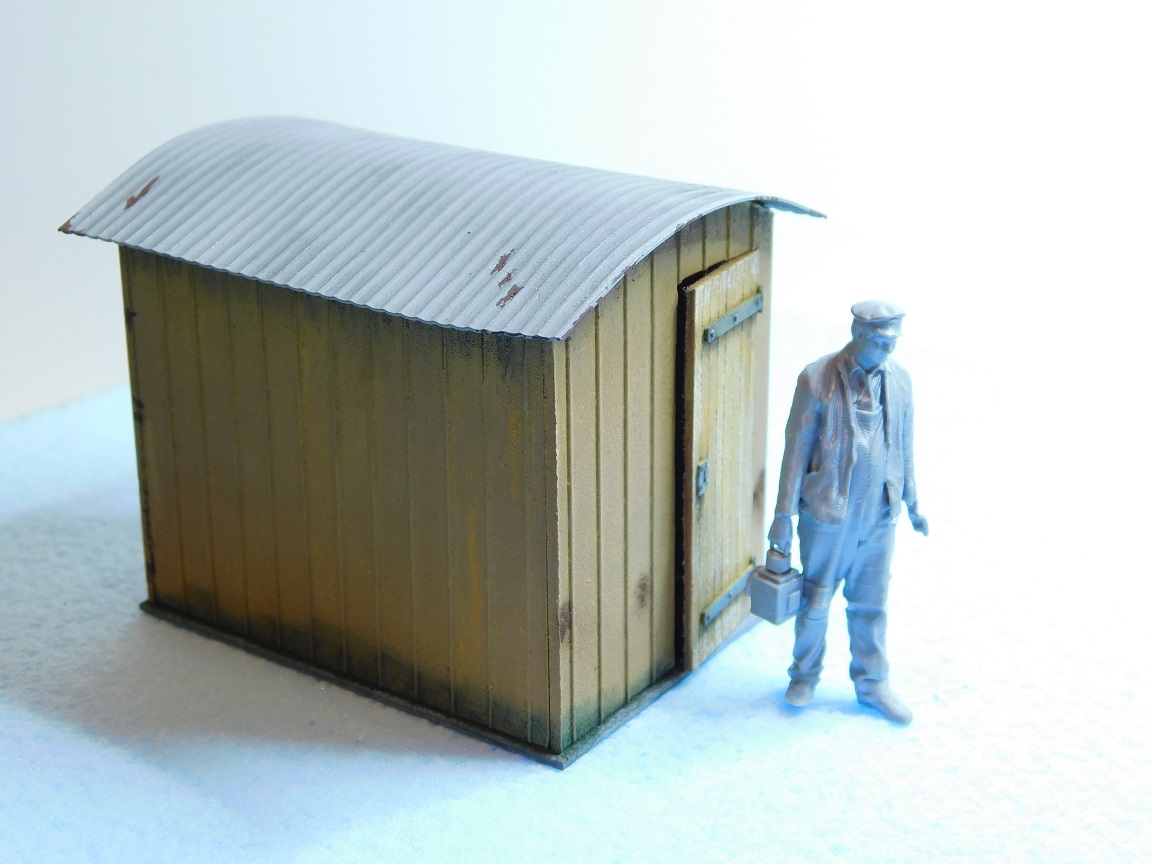

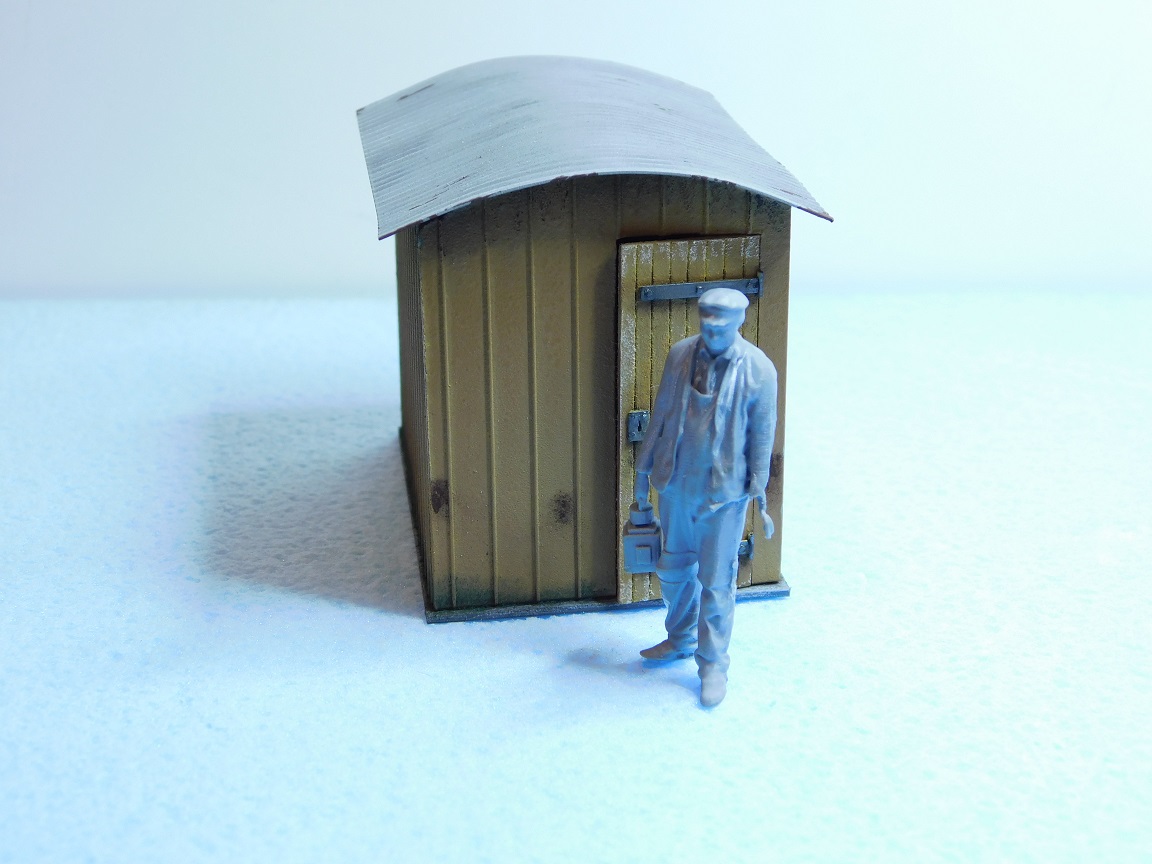

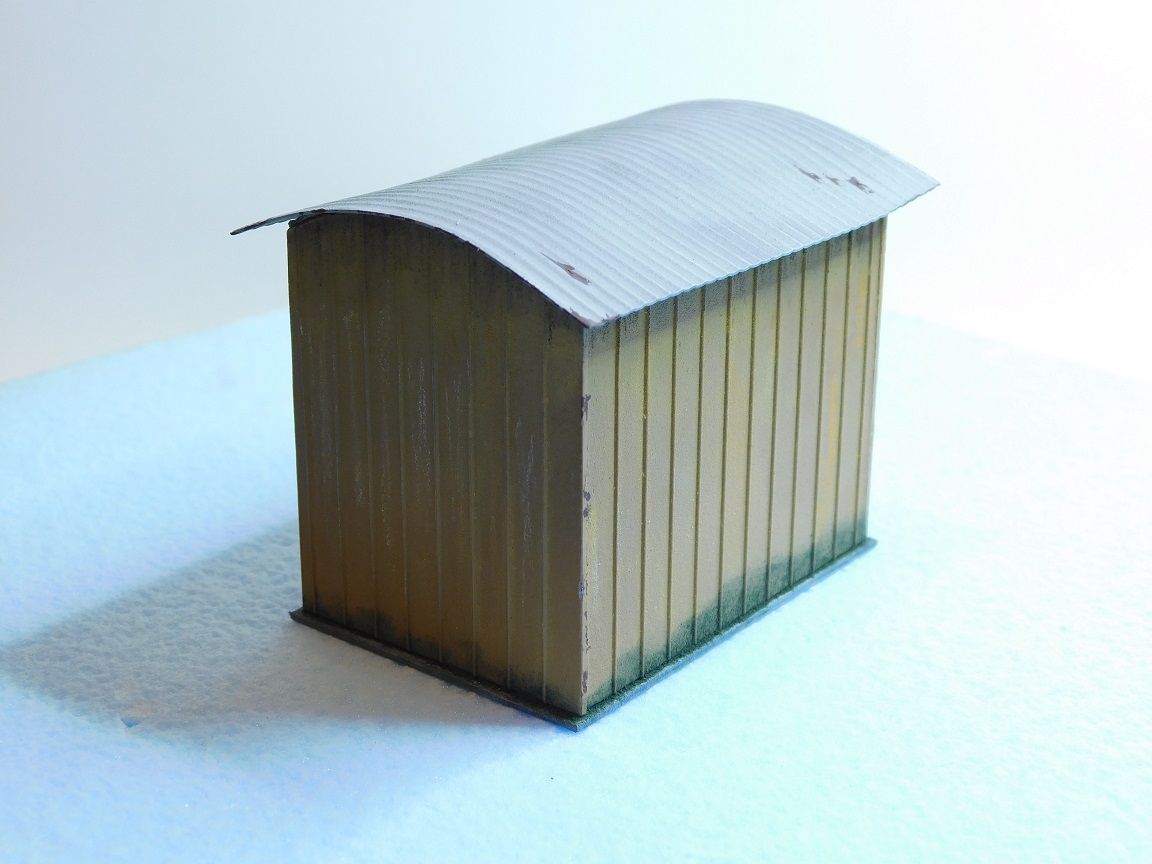

Après celà, je construit "la lamp-Hut" entièrement en carte plastique, contre collée sur un carton de 1mm d'épaisseur. Celà pour le renfort
des murs, & surtout facilité leurs collages. Pour le toit, j'avais depuis des lustres dans mes tiroirs, des plaques de tôles ondulées Slaters.
Je les ai utilisé à la place de mes tôles que je fabrique dans de l'aluminium de 0,2mm avec deux matrices & une presse.
J'ai laissé légèrement la porte entre-ouverte de cette cabane aux stockages des lampes à pétrole.

La mise en peinture c'est fait à la bombe couleur ocre jaune foncé; & pour la patine j'ai utilisé trois pigments: de l'ocre jaune foncé & du gris
foncé pour ombrer le dessous du toit. Puis du vert mousse pour la base des murs, & l'éclairage de l'ensemble avec un crayon de pastel blanc.
J'ai voulu aussi déformer le coin du toit pour plus de réalisme, que cela fasse moins neuf, un peu destroy.

Cette cabane repose sur un socle en ciment (un carton de 1mm peint en gris ciment & patiné).

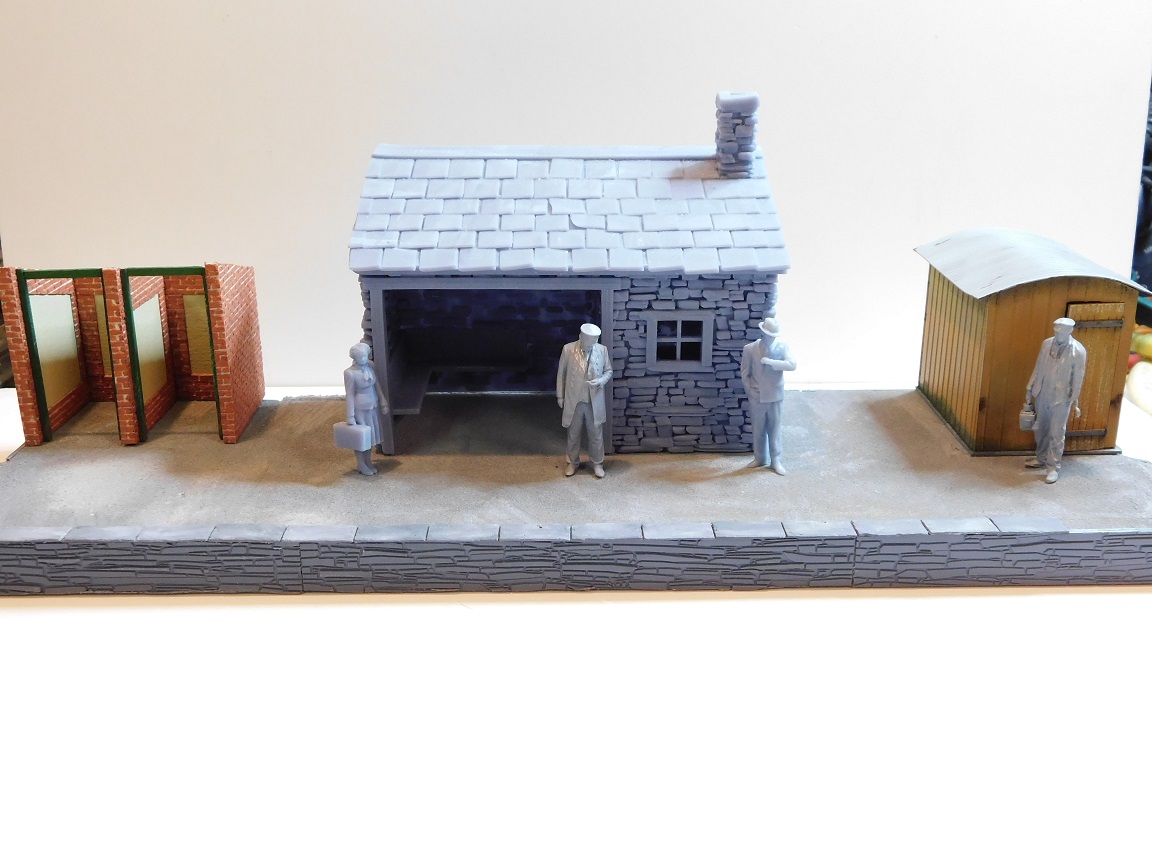

Un petit essai de placement provisoir des bâtiments, pour juger de leurs bons emplacements. Le chef de la station, ainsi que le lampiste
sont de chez Modelu. La jeune fille à la valise & l'homme consultant sa montre, sont de chez Hardy's modeles artisan Anglais aujourd'hui
disparût. A gauche les w.c en cours de construction.
A bientôt pour la suite.
Bien amicalement.
Charley.

[Thierry B]

Bravo Charley du grand art comme d’habitude amitiés, Thierry
Ps:J’ai le chien du Pays de Galles (Welsh Corgi Pembroke) si tu veux le miniaturiser, je te le prête

[kobden]

Bravo Charley du grand art comme d’habitude amitiés, Thierry
Ps:J’ai le chien du Pays de Galles (Welsh Corgi Pembroke) si tu veux le miniaturiser, je te le prête

Bonsoir Thierry,

de ton appréciation; il existe ce toutou chez Modelu parmis tant d'autres à toutes les échelles.
Oublie pas la grande bourse de Châteauroux le dimanche 23 novembre 2025.
Je pensais te voir à Issoudun début septembre & à Vierzon le 5 octobre; mais pas de Thierry
A +
Charley.

[ffayolle]

Histoire de compléter ma précédente réponse, des articles qui pourront peut-être vous intéresser sur les chemins de fer gallois:
https://www.modelrailway-online.com/llangollen-railway/
https://www.modelrailway-online.com/ffestiniog-railway/
https://www.modelrailway-online.com/wel ... d-railway/

[kobden]

Bonsoir à tous,

La suite sur les bâtiments de l'ardoisière Galloise.

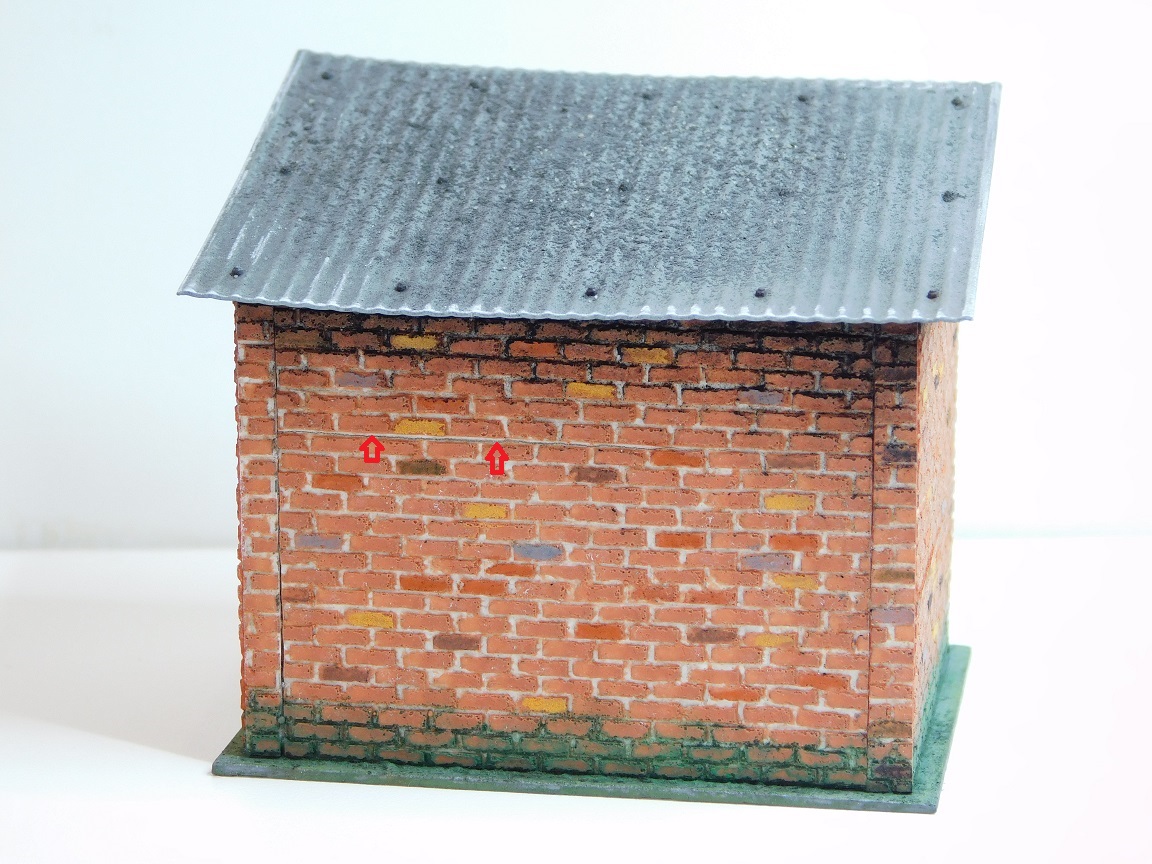

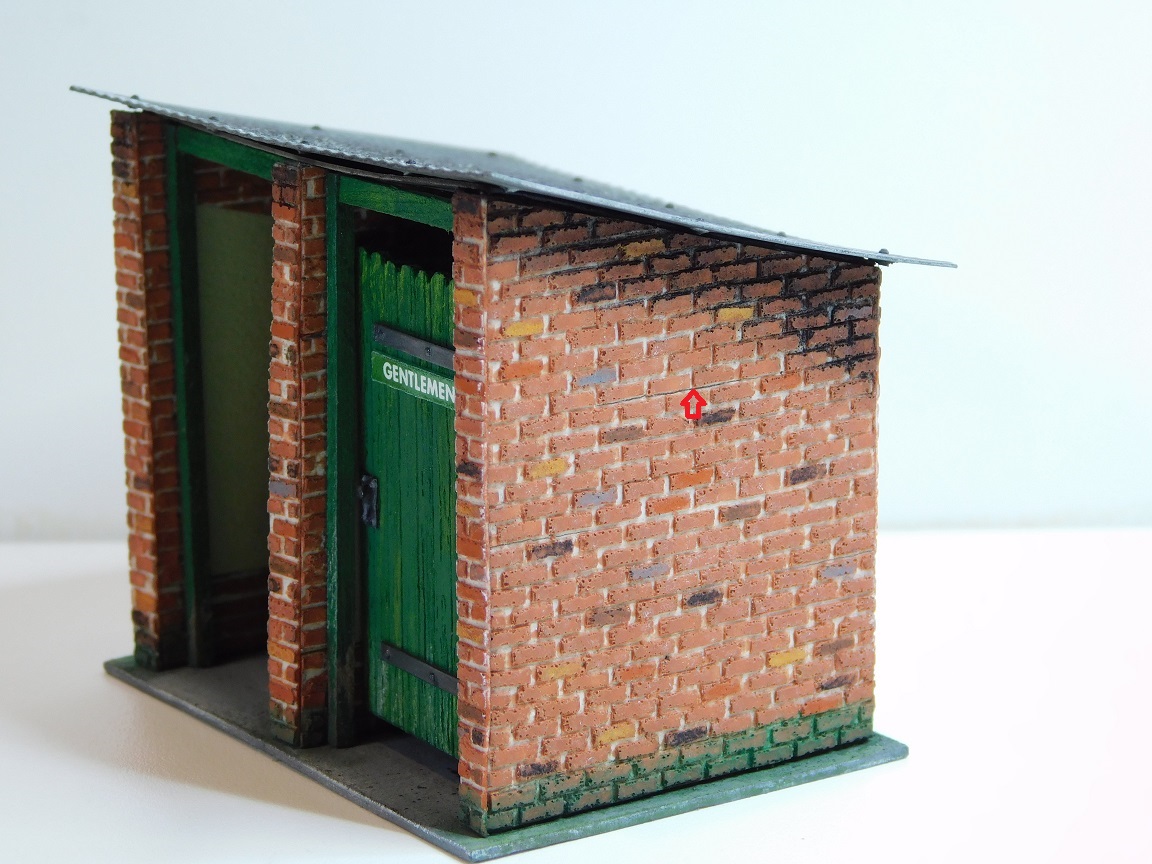

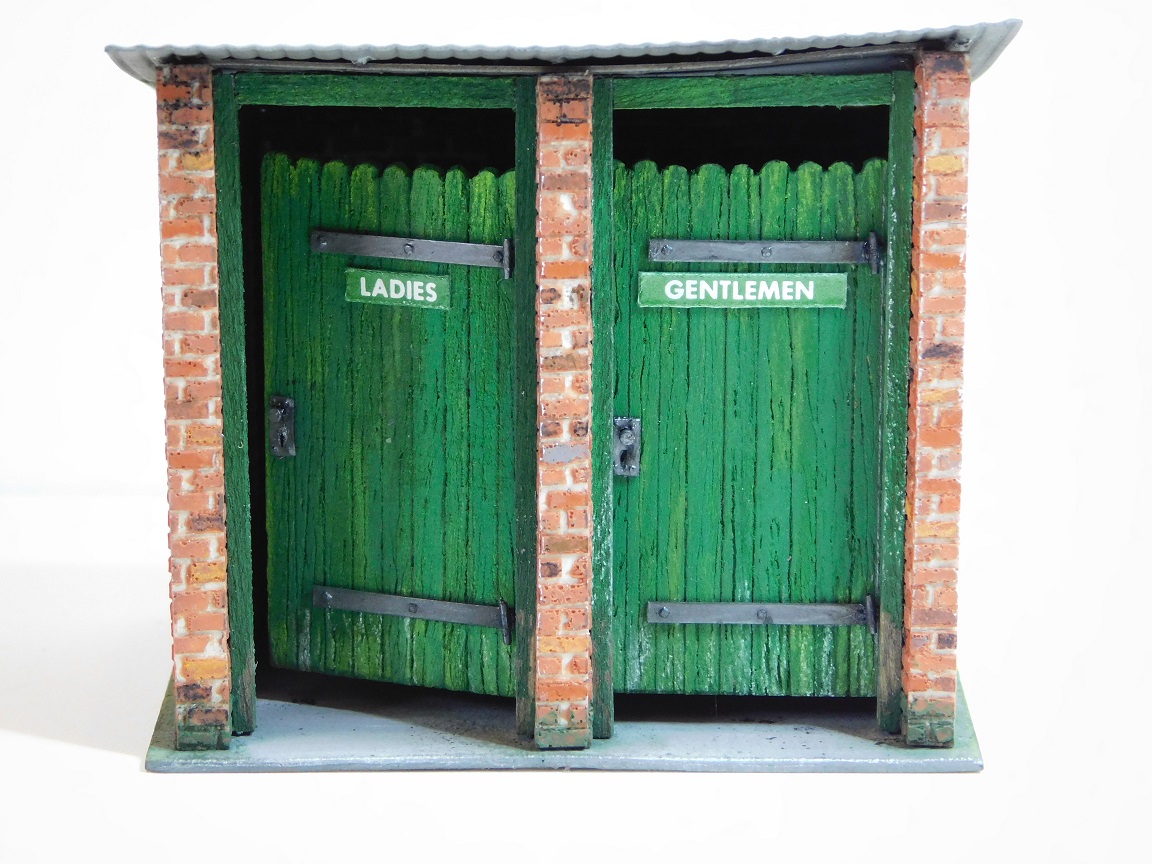

Le wc est terminé; j'ai laissé légèrement entre ouverte, la porte du cabinet des Ladies; celà fait plus réaliste.
J'aurais encore quelques reprises à faire, au niveau de la patine.

Je me suis aperçu, que la plaque de Redutex par endroit est légèrement fendue. C'est vrai que celle-ci accuse son âge
c'est la maladie de ces plaques, qui avec le temps restent fragile, même en faisant attention de ne pas les plier.

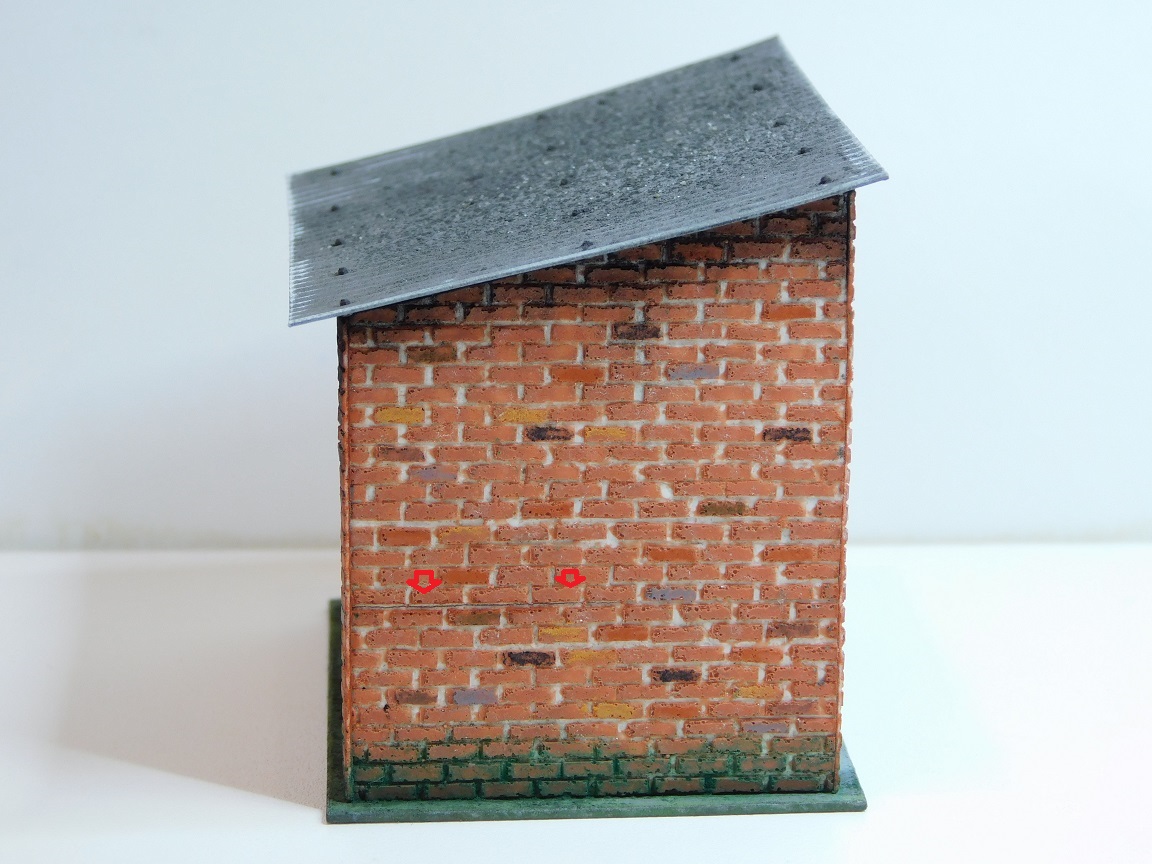

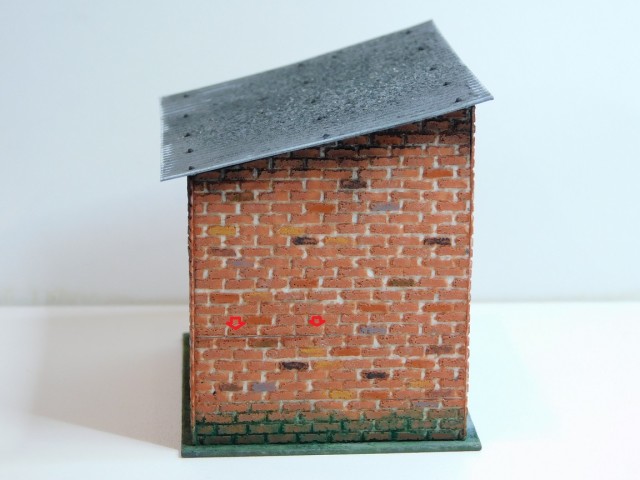

Il va falloir que je cache cette légère fente; j'en ai une autre sur l'autre pignon (voir çi-dessous).

Le mur arrière aussi; mais là je vais pouvoir installer une vigne vierge accrochée à ce mur.

J'ai aussi attaqué le château d'eau qui va être coté de la station. Pour l'instant suivant la place en bout de la remise
si je le fixe à cet endroit; je verrais au moement venu ?

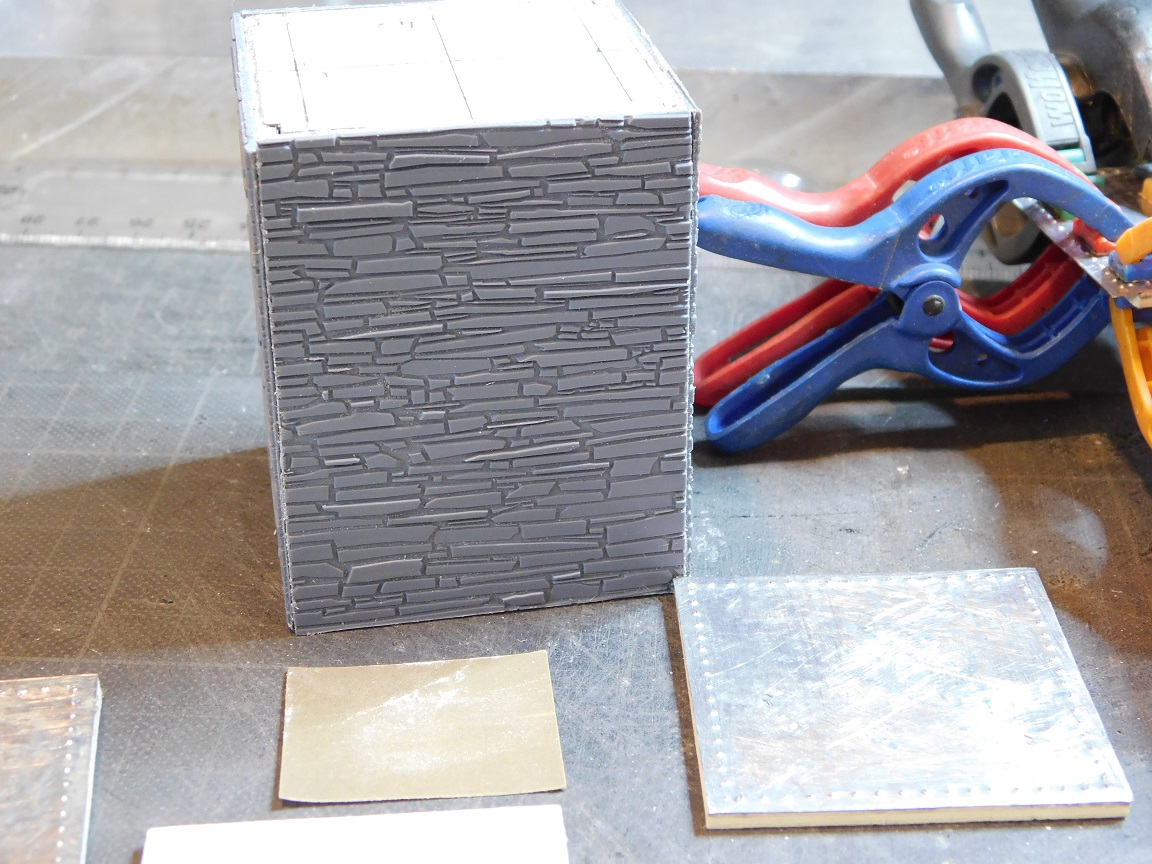

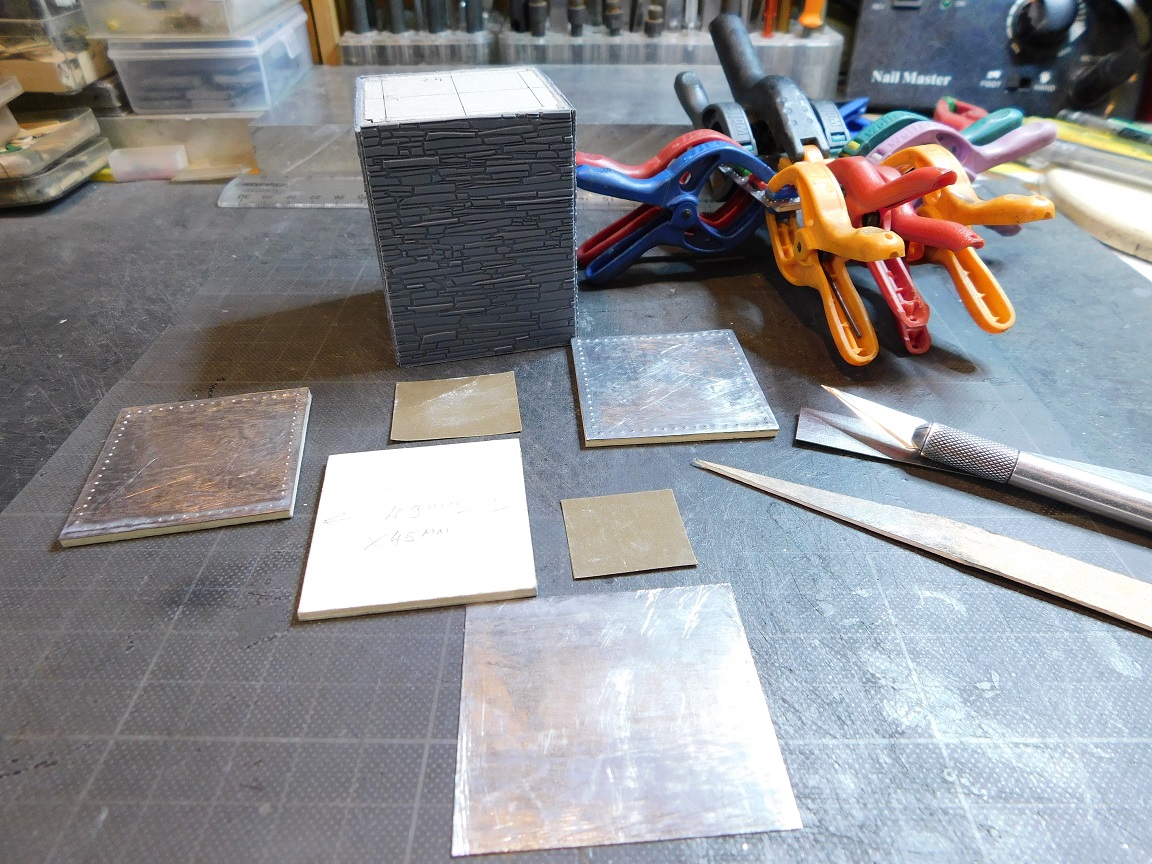

Le soubassement a été taillé dans un carton de 2mm, recouvert de plaques d'ardoises de chez Wills en OO.

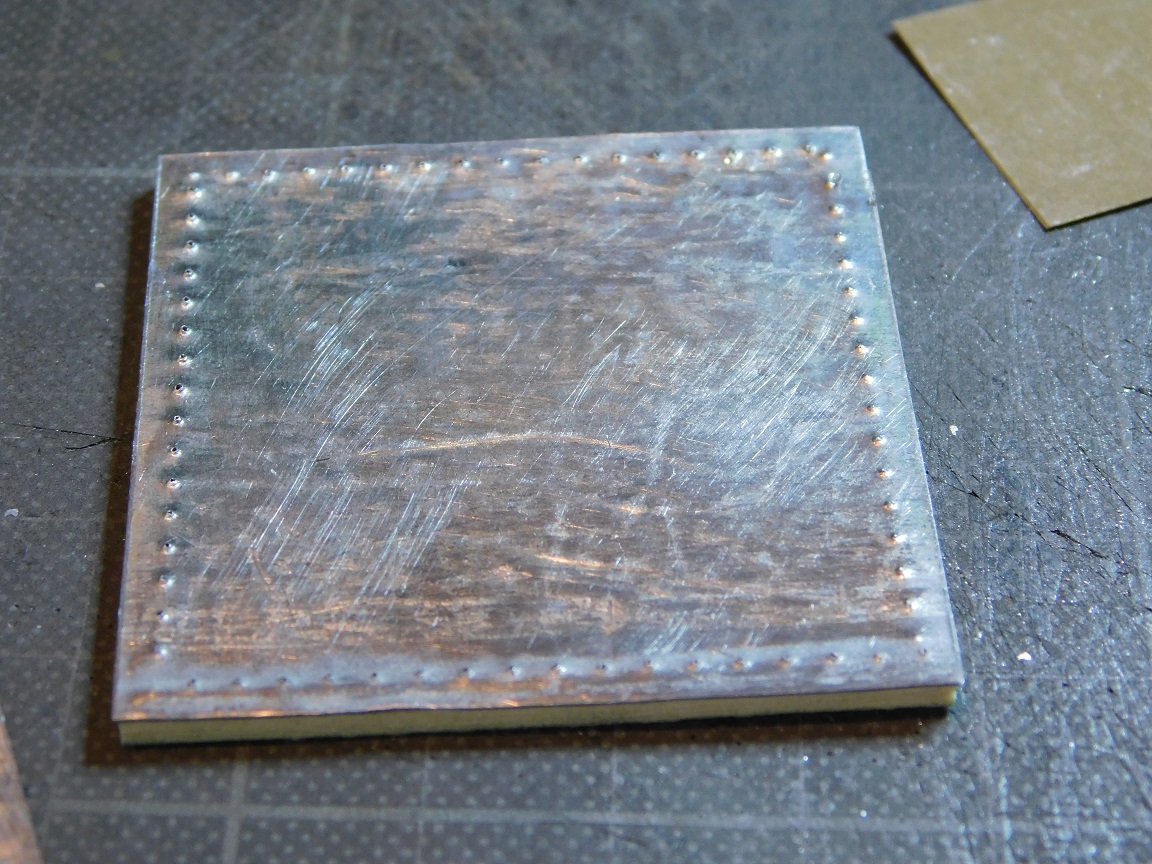

La structure de la cuve elle aussi a été réalisée avec le même carton, habillée recto-verso de feuilles d'étain.
L'étain se travail comme la carte plastique, après chaque coupe, je donne un coup de lime en carton pour supprimer le petit
bourrelet qui se forme de chaque coté. En suite, je ponce légèrement les deux faces, avec du papier de verre extra-fin de carrossier.
Cela permet de donner un meilleur accrochage à la colle, ainsi qu'à la peinture.

Le soubassement va recevoir un gris moyen mat, puis quelques ardoises seront reprise avec d'autres gris plus au moins foncé & clair.

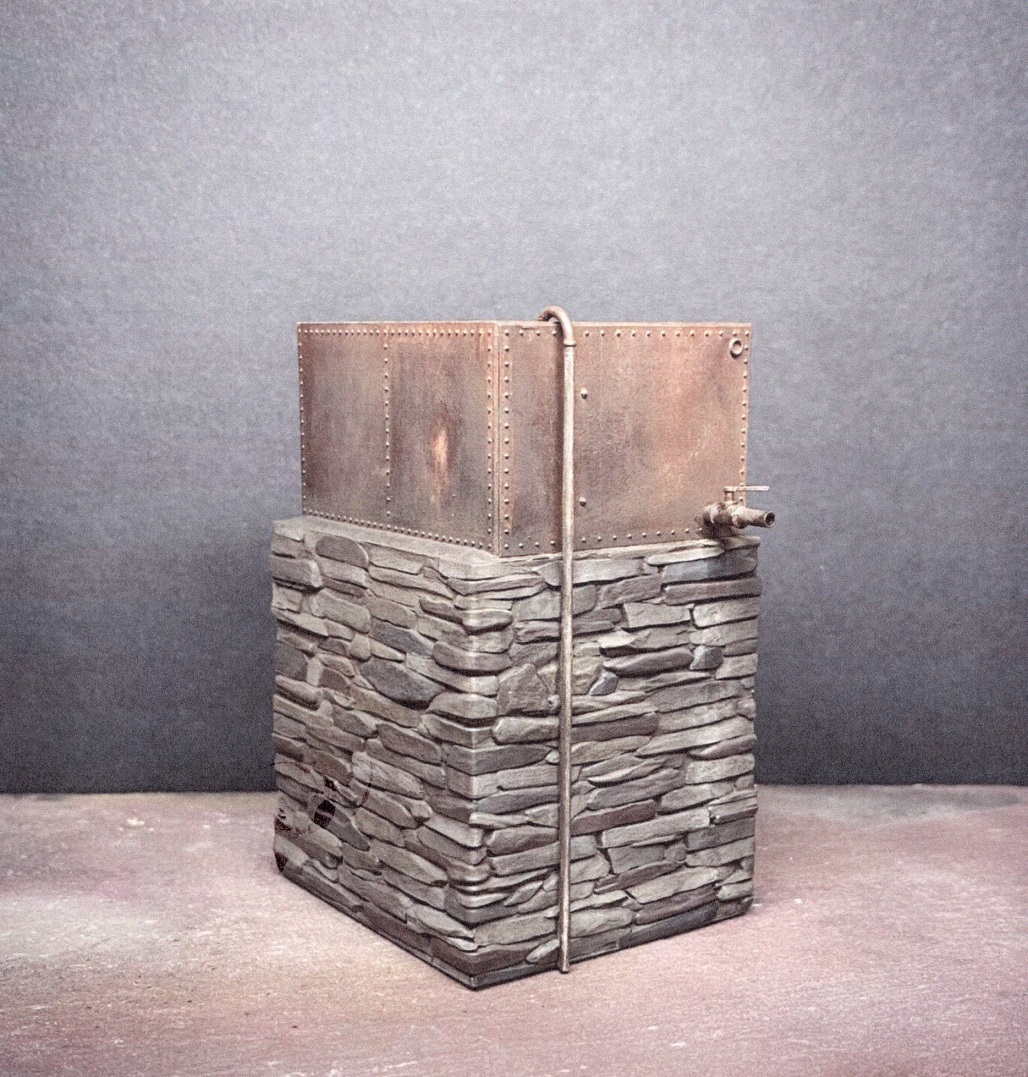

Je vais me baser sur cette photo prise sur le net, dont je me suis inspiré pour construire ce water-tank avec quelques différences d'aspects.

La peinture va recouvrir les légères rayures & reboucher les quelques trous des têtes des rivets. Ceux-ci ont été fait avec une roulette à riveter
avec des picots d'espacements de 1,5mm.
Voilà ! à bientôt pour la suite.
Bien amicalement.
Charley.
