TENDER Nord 23 m3 MiMo

Concerne tout le matériel ayant, en réel, circulé sur de la voie de 1435 mm ; y compris les VNS.
Avatar du membre
pelican
Platinum
Messages : 4631
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 1174 fois
A été remercié : 1623 fois

Re: TENDER Nord 23 m3 MiMo

Message par pelican »

Un seul mot : :bravo:
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Haut
Avatar du membre
cdz183
Platinum
Messages : 5298
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 289 fois
A été remercié : 267 fois

Re: TENDER Nord 23 m3 MiMo

Message par cdz183 »

:merci: à vous trois !
Rien de spectaculaire, mais nécessaire : la fabrication des 5 autres boîtes d'essieu a la mano ...

P1010501 (2).JPG
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4697
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 367 fois
A été remercié : 230 fois

Re: TENDER Nord 23 m3 MiMo

Message par ffayolle »

Tâches ménagères et travaux manuels
Rien de tel...
Haut
Avatar du membre
cdz183
Platinum
Messages : 5298
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 289 fois
A été remercié : 267 fois

Re: TENDER Nord 23 m3 MiMo

Message par cdz183 »

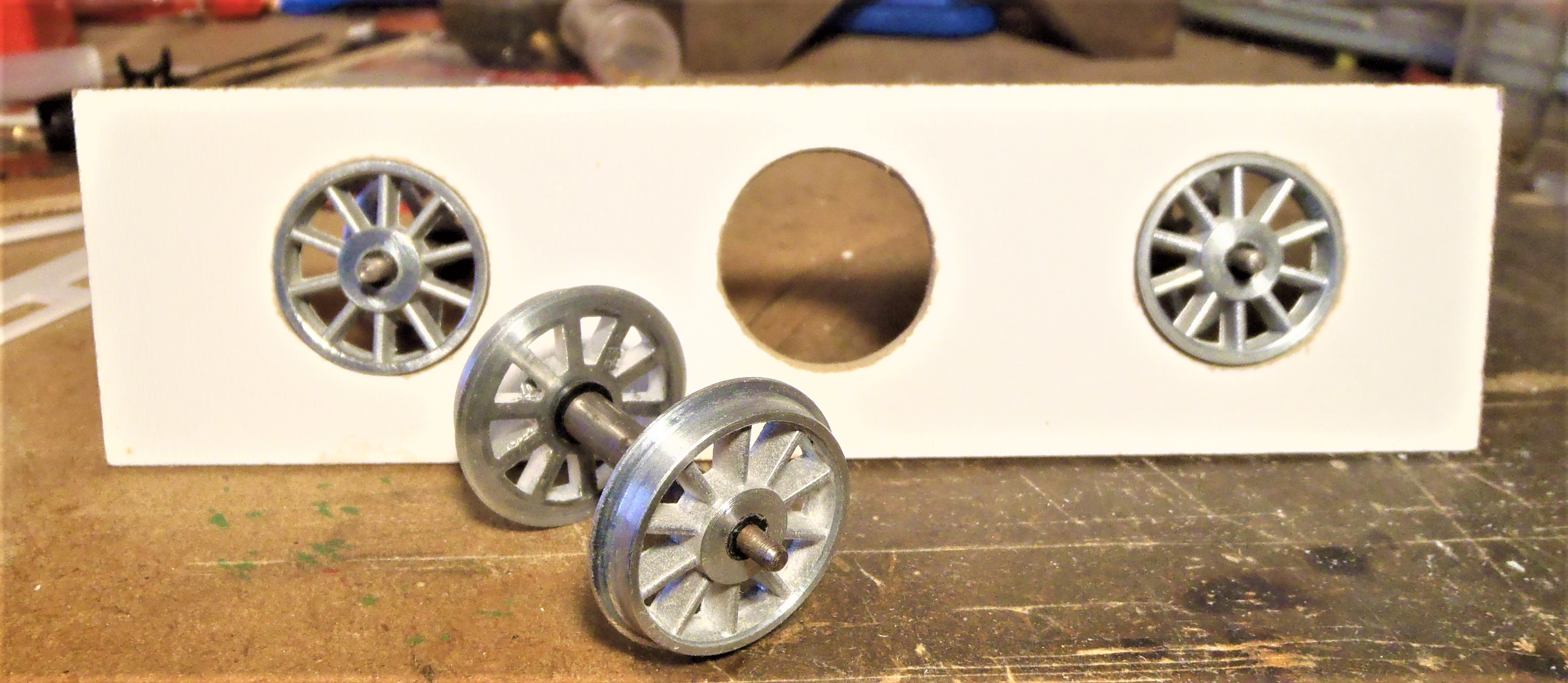

En attendant que sêchent les collages des joints des boîtes d'essieu - et à défaut de beurrer des sandouiches :mrgreen: - on confectionne rapido un masque d'application de primaire (metal primer Tamyia) et peinture pour les roues avec une méche plate de 28 mm et une chute de mélaminé de 2,9 mm d'épaisseur percée sur un martyr.

P1010502 (2).JPG
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Haut
Avatar du membre
cdz183
Platinum
Messages : 5298
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 289 fois
A été remercié : 267 fois

Re: TENDER Nord 23 m3 MiMo

Message par cdz183 »

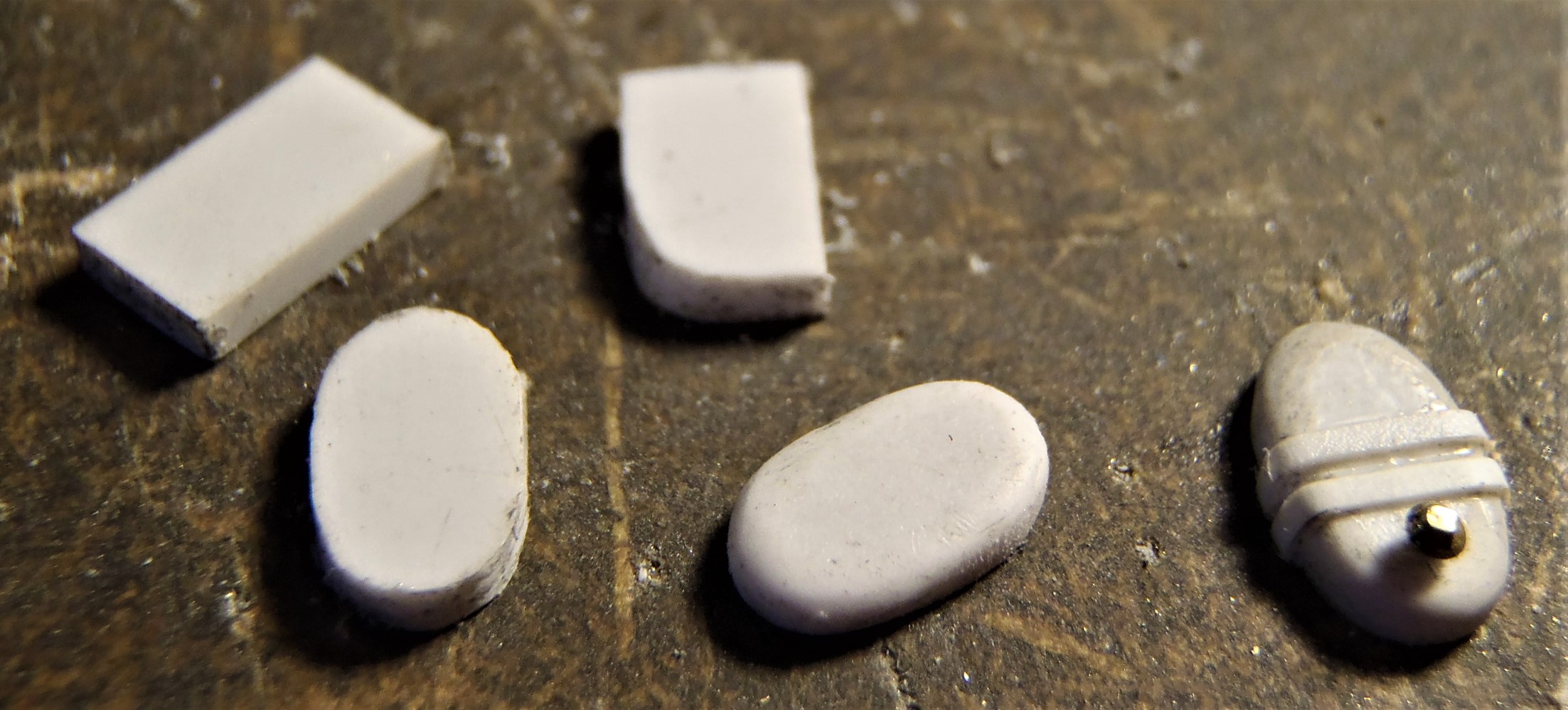

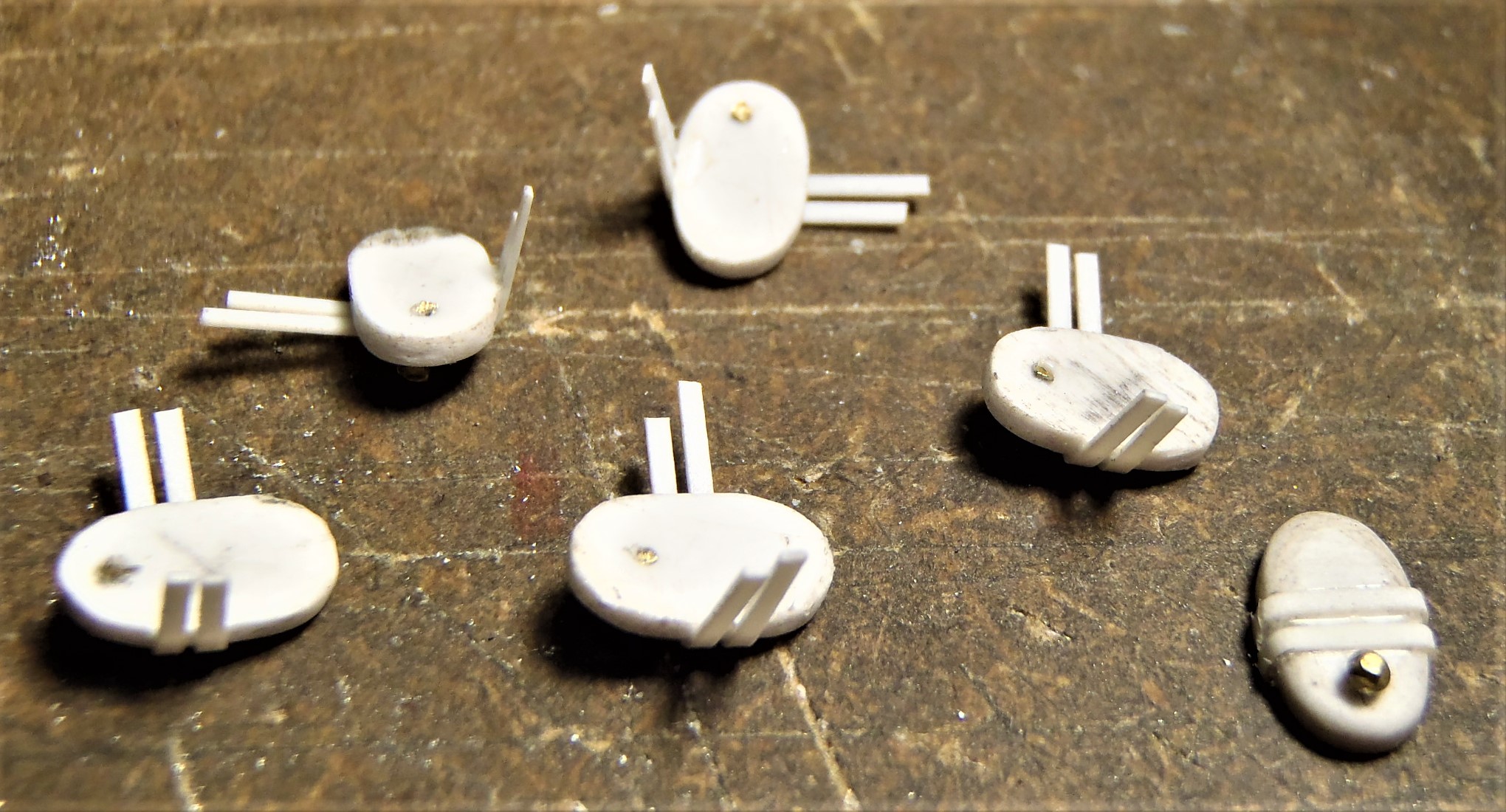

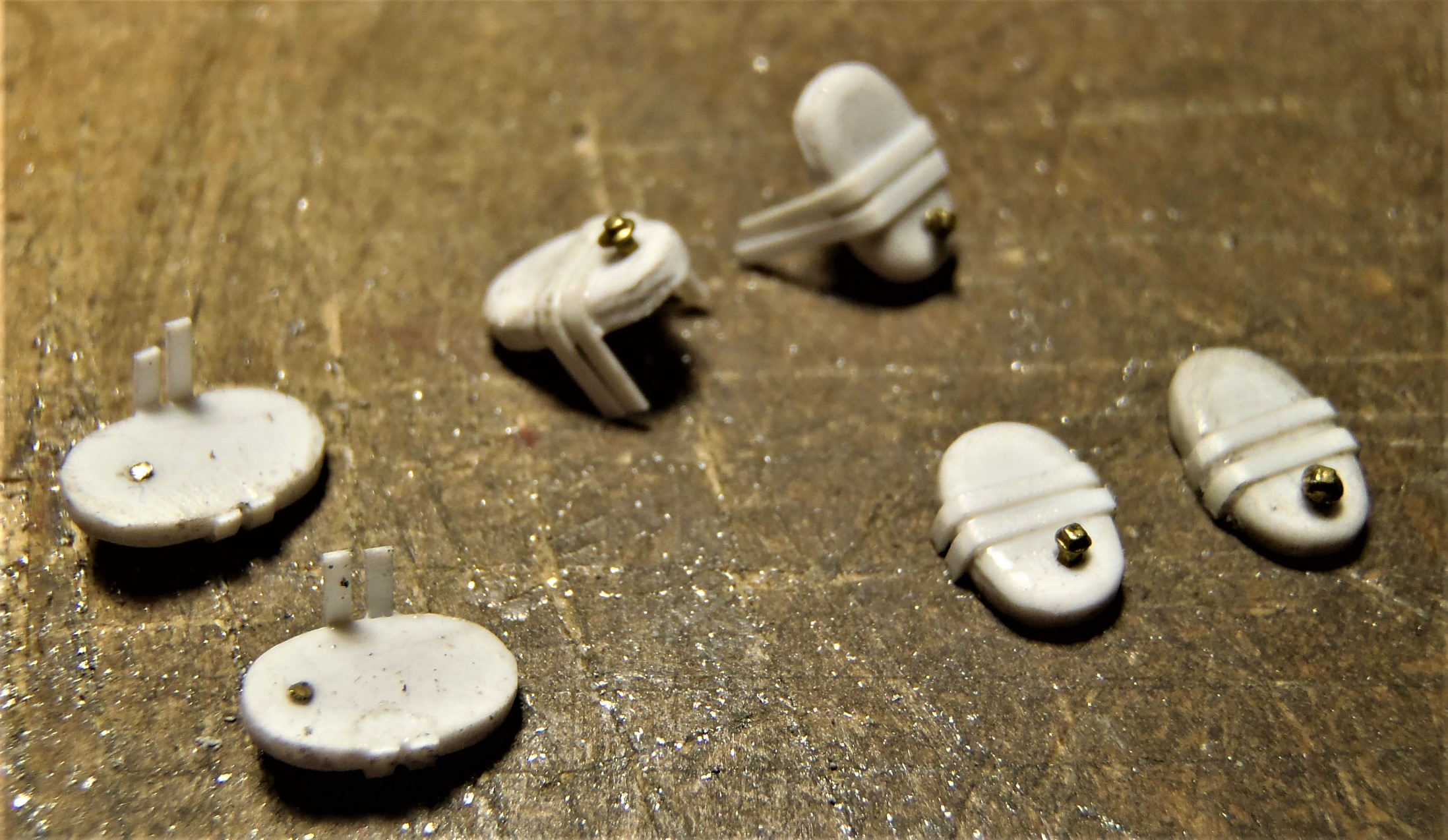

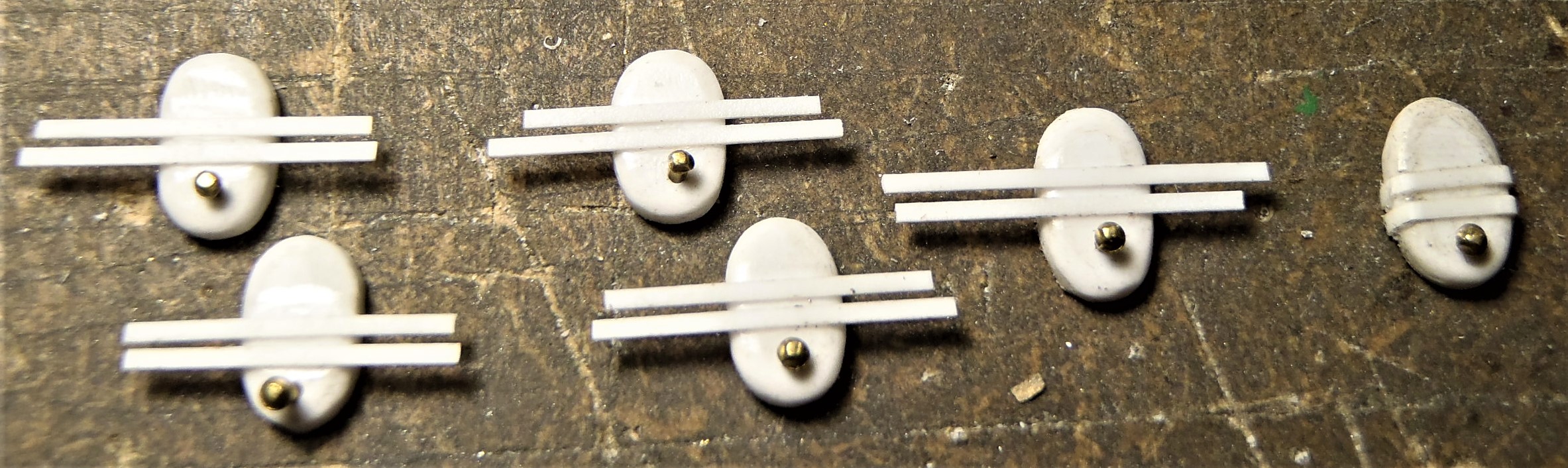

Bon, les 6 couvercles de boîte sont terminés ... :mrgreen:
Collage en 3 temps puis arasement à l'X-Acto

P1010505 (2).JPG
P1010506 (2).JPG
P1010507 (2).JPG
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Haut
Avatar du membre
cdz183
Platinum
Messages : 5298
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 289 fois
A été remercié : 267 fois

Re: TENDER Nord 23 m3 MiMo

Message par cdz183 »

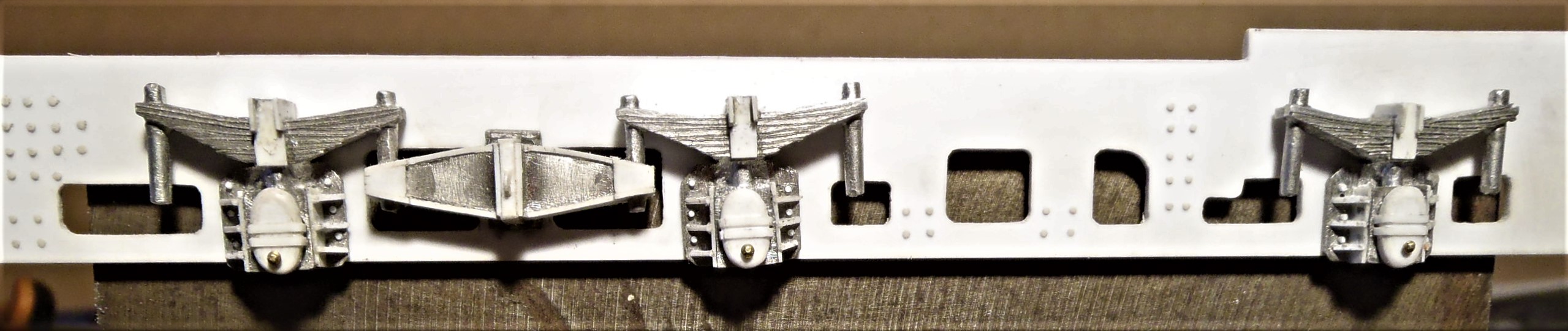

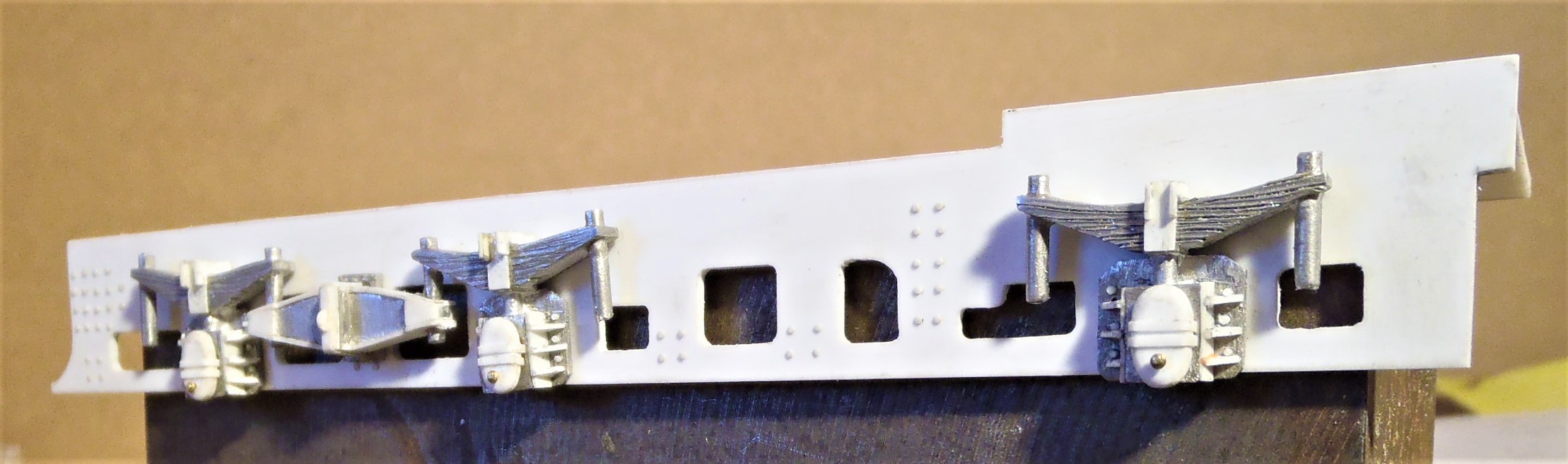

Finalement, j'ai remplacé les rivets laiton par du rond Evergreen de 0,64 mm sur les embases, MiMo oblige ! C'est également cohérent avec les longerons. Voici donc le flanc droit traité en gardant les combinés ressort/ boîte d'origine ACO, un tantinet améliorés (sic) :

P1010510 (2).JPG

Le balancier, bien qu'aminci dans toutes ses dimensions, reste trop gros et défigure l'ensemble, mais bon ...

P1010512 (2).JPG

Temps passé : considérable ; coût : quasi-nul ! A chacun de mettre le curseur où il l'entend, selon ses moyens financiers ou son temps libre ! :Ange2
Mais qu'on ne me dise pas que le zéro est une échelle de rupin !
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Haut
cid
Platinum
Messages : 1465
Enregistré le : 26 mars 2020, 18:05
A remercié : 39 fois
A été remercié : 34 fois

Re: TENDER Nord 23 m3 MiMo

Message par cid »

Hey, tu gères fougère. Une fois peint, on n'y verra plus rien.
Bravo à toi.
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude 😉


:boulrep:
Haut
Avatar du membre
pelican
Platinum
Messages : 4631
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 1174 fois
A été remercié : 1623 fois

Re: TENDER Nord 23 m3 MiMo

Message par pelican »

On ne dirait pas du Mimo !!! :bravo:
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Haut
Avatar du membre
cdz183
Platinum
Messages : 5298
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 289 fois
A été remercié : 267 fois

Re: TENDER Nord 23 m3 MiMo

Message par cdz183 »

:merci: pour vos encouragements !

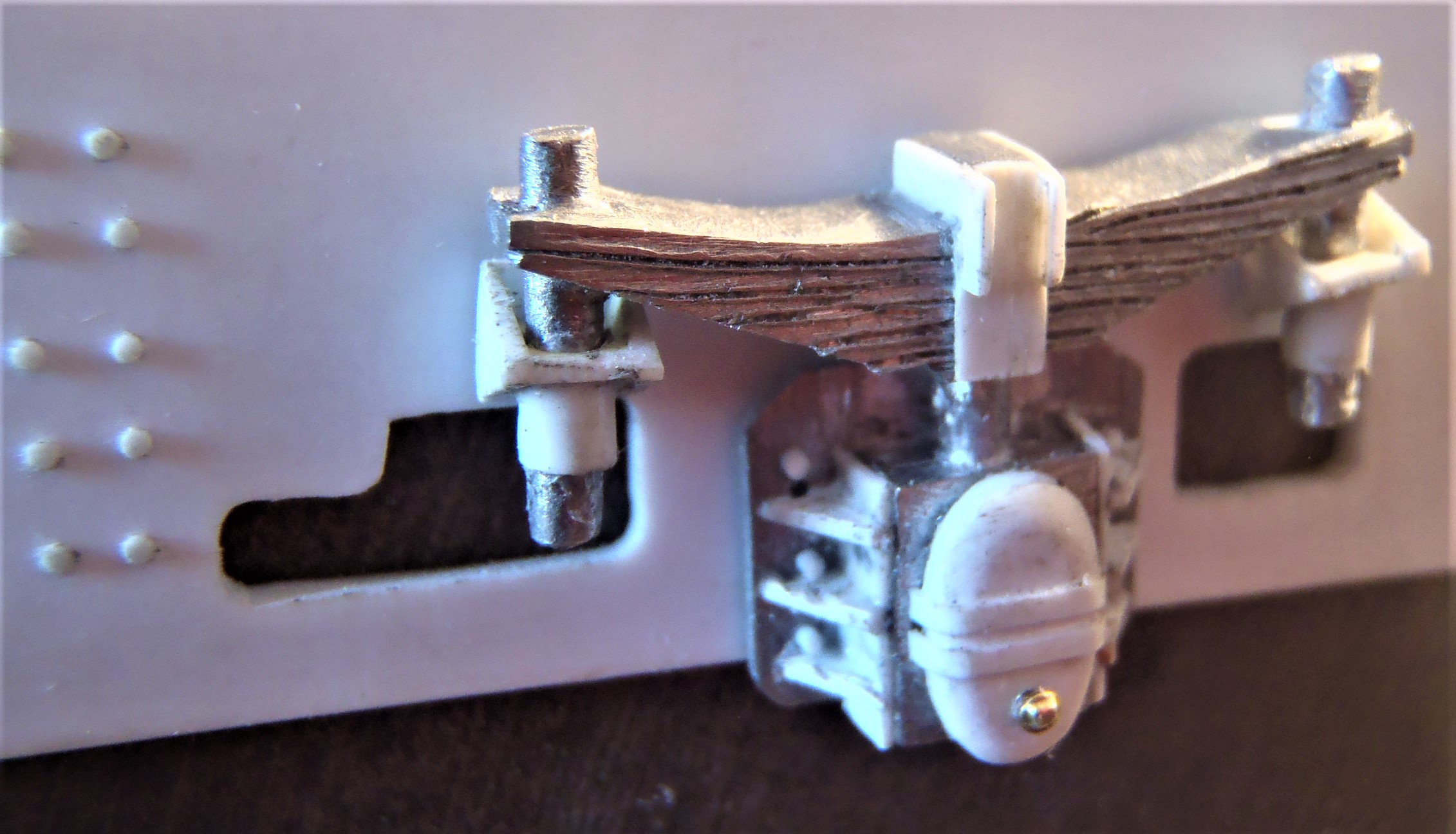

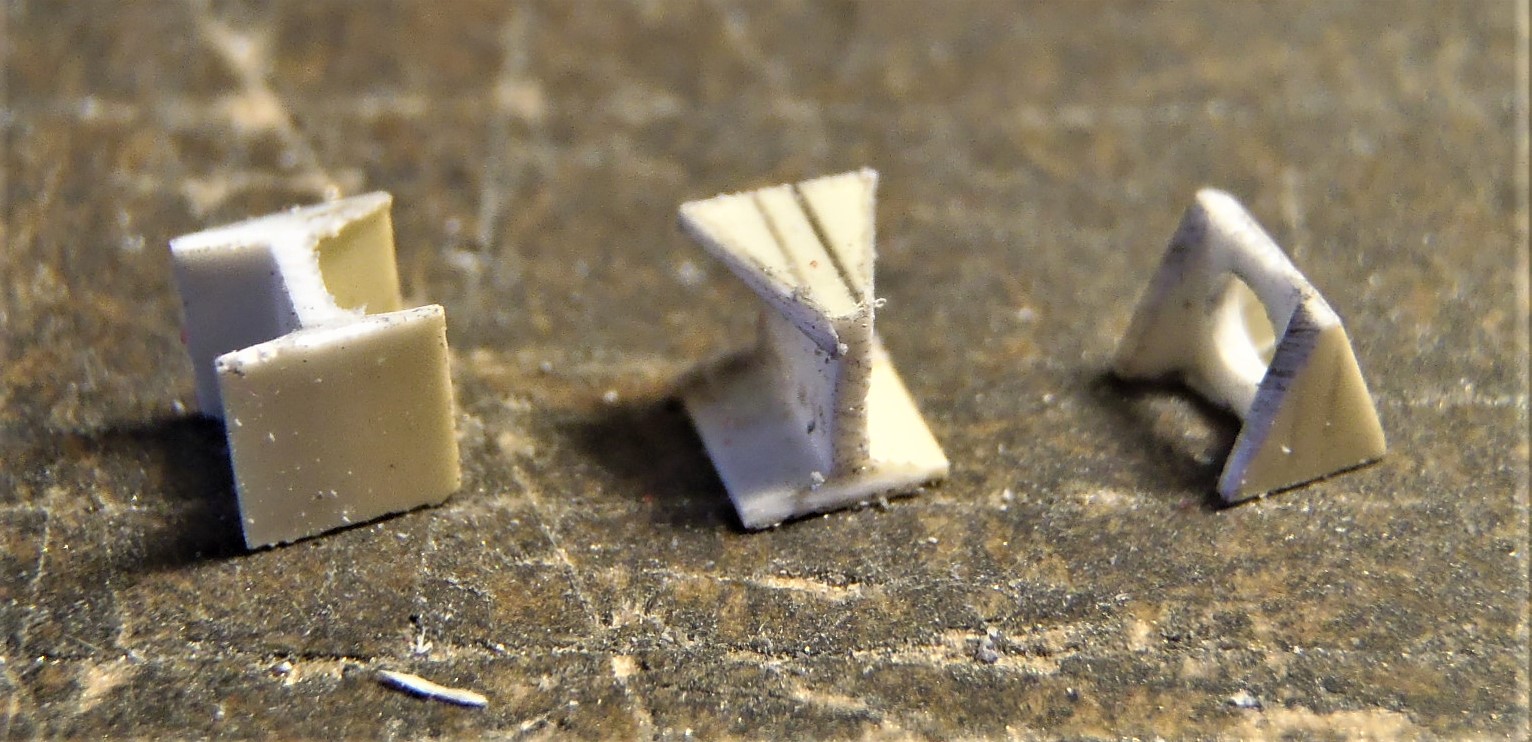

On termine par les brides de fixation des tiges de ressorts, coupées dans du profilé en H evergreen de 4 x 4 mm (réf 285) et percées à 2 mm
P1010513 (2).JPG

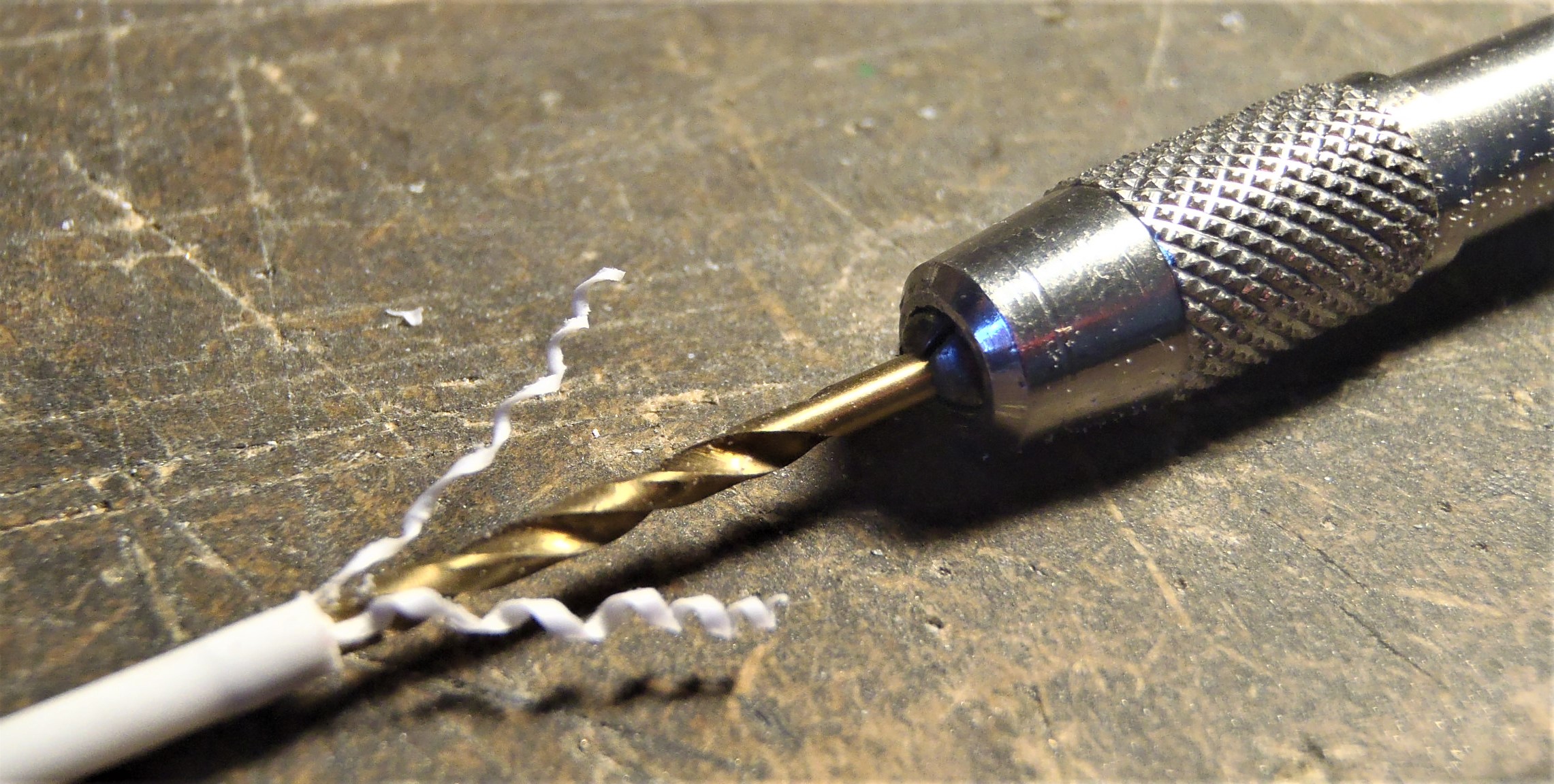

Pour simuler les tubes concentriques, on perce à 2mm ... un tube Evergreen de 2 mm ! A la mano et avec un foret bien affuté ! :mrgreen:

P1010514 (2).JPG

On assemble les morceaux en collant le segment de tube sous la bride ...

P1010517 (2).JPG

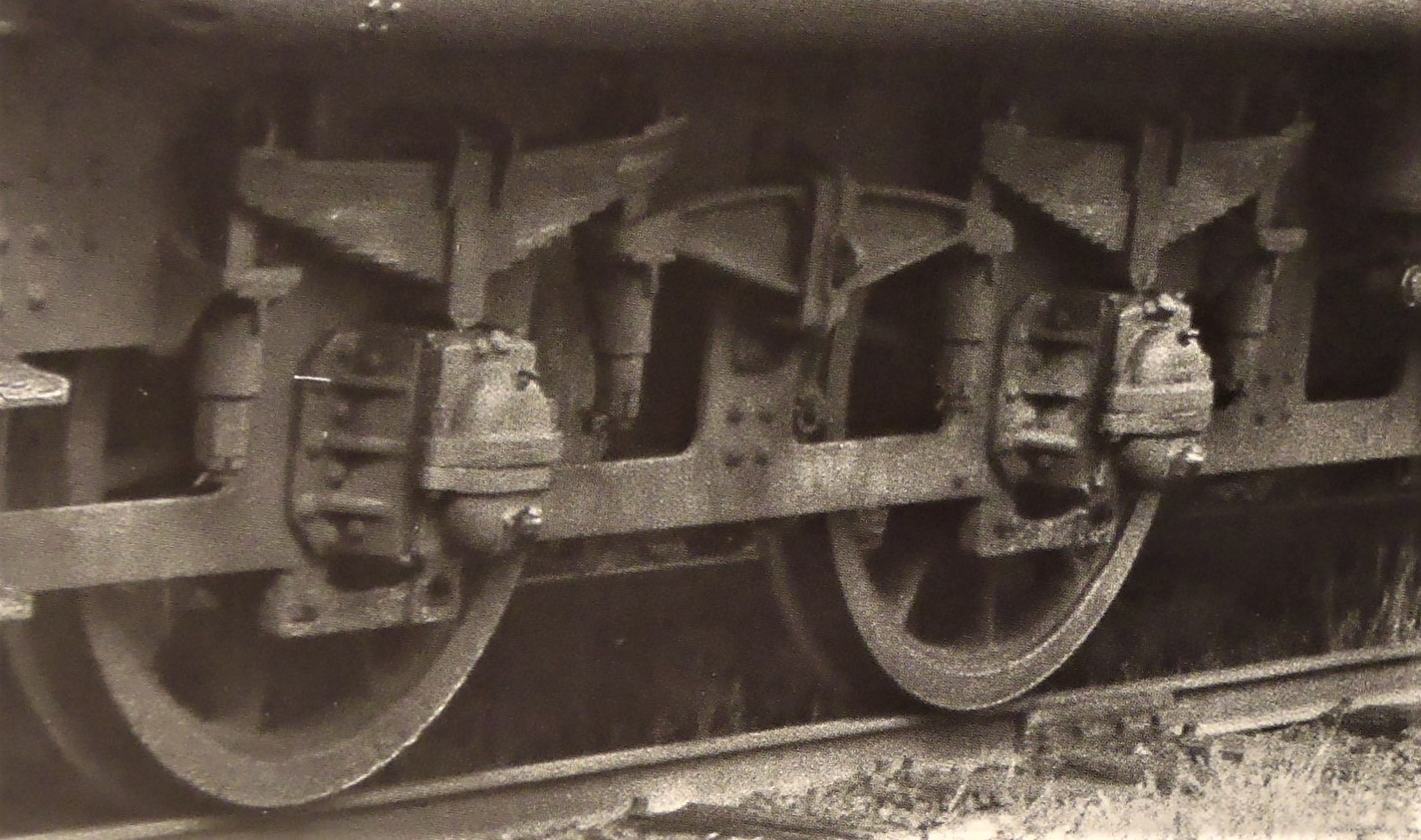

Ben, pour du MiMo, c'est pas trop Minable, :Ange2 :arrow:

P1010412 (3).JPG
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Haut
Avatar du membre
PS907
Platinum
Messages : 1194
Enregistré le : 26 août 2019, 18:06
Localisation : Sud-Ouest
A remercié : 108 fois
A été remercié : 176 fois

Re: TENDER Nord 23 m3 MiMo

Message par PS907 »

cdz183 a écrit : 01 mars 2023, 17:55 :merci: pour vos encouragements !
.....
Pour simuler les tubes concentriques, on perce à 2mm ... un tube Evergreen de 2 mm ! A la mano et avec un foret bien affuté ! :mrgreen:
P1010514 (2).JPG
J'ose pas te demander un complément d'information... le MiMO c'est compliqué
PS sans le "j"
https://s-philippe-zeroval.pagesperso-orange.fr/
