Amélioration BB 67000 Lima

[baltic]

Voila !

Enfin ! On a failli attendre !

J'ai honte, je sors...

[diomedea]

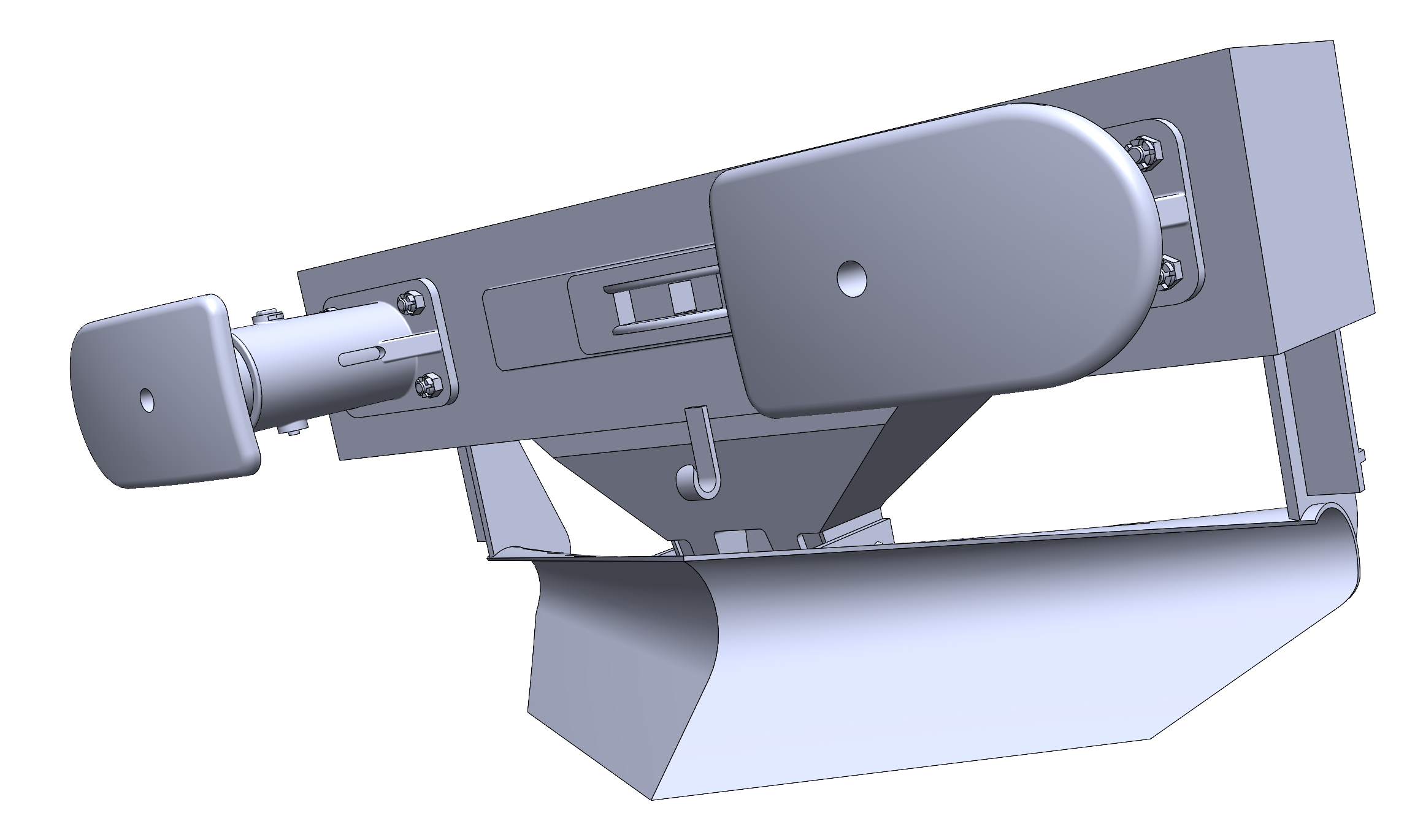

En position.

[rolaf]

Voila !
Sans titre-2 copie 2.jpg

TOP !!!

[Bernard Bayle]

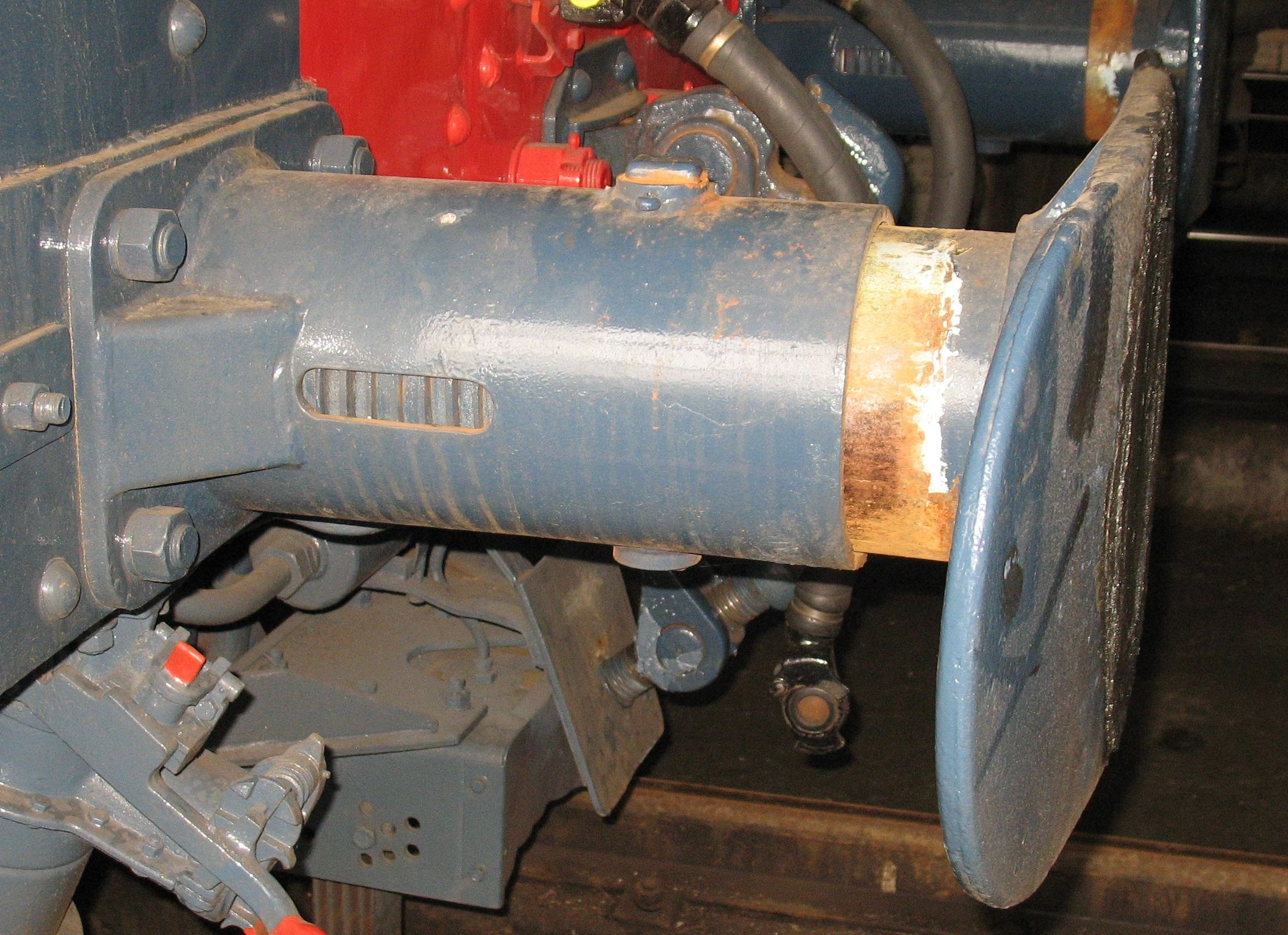

Les nervures reliant le boisseau à la semelle ne sont pas assez épaisses. De plus, pour une version V.O., la jupe englobe le tampon jusqu'à l'axe transversal du boisseau.

[diomedea]

Bonjour Bernard,
Merci pour ton intervention !

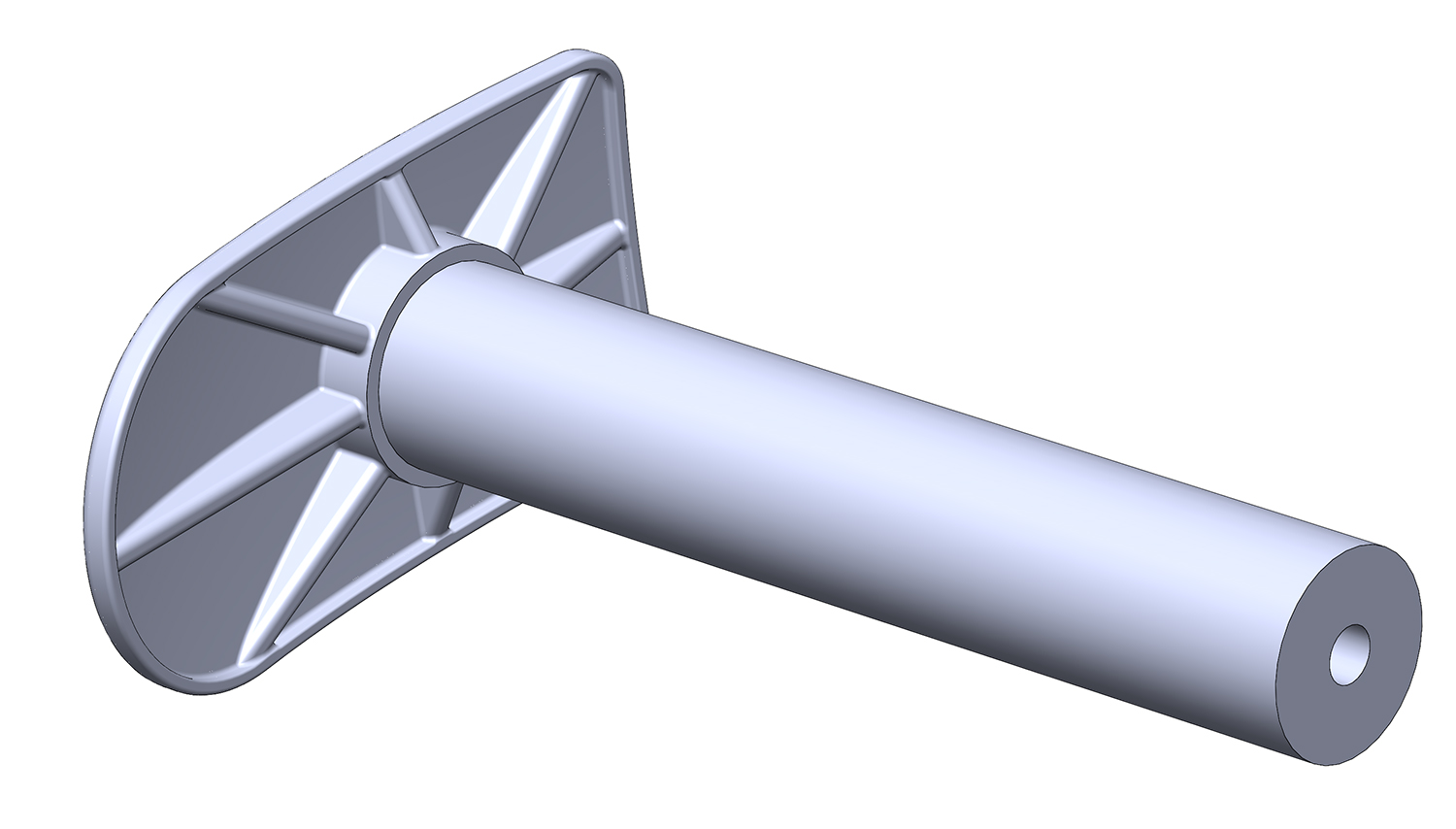

Est ce que c'est mieux comme ça ?

Pour les jupes, oui j'avais remarqué qu'elles venaient recouvrir une partie des futs des tampons. En fait, je compte garder les jupes d'origines, la traverse viendra se positionner derrière.

[Bernard Bayle]

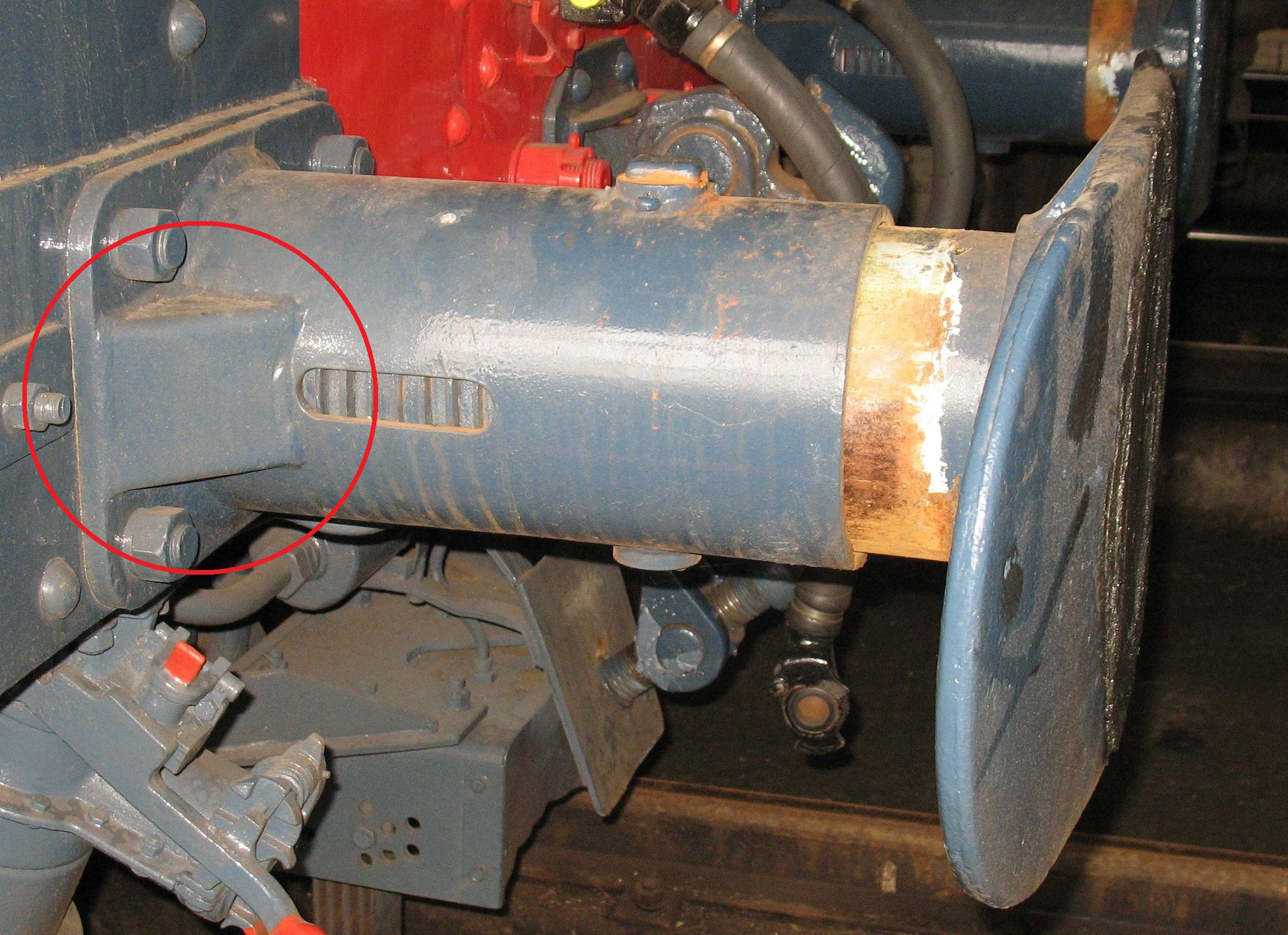

Je ne parle pas des nervures à l'arrière des plateaux de tampons. Je parle des nervures latérales que j'ai entourées en rouge. Elles mesurent 100 mm de haut (visiblement pas sur ta vue 3D)

Untitled 3.jpg (28.46 Kio) Vu 1478 fois

[diomedea]

Bonjour à tous,

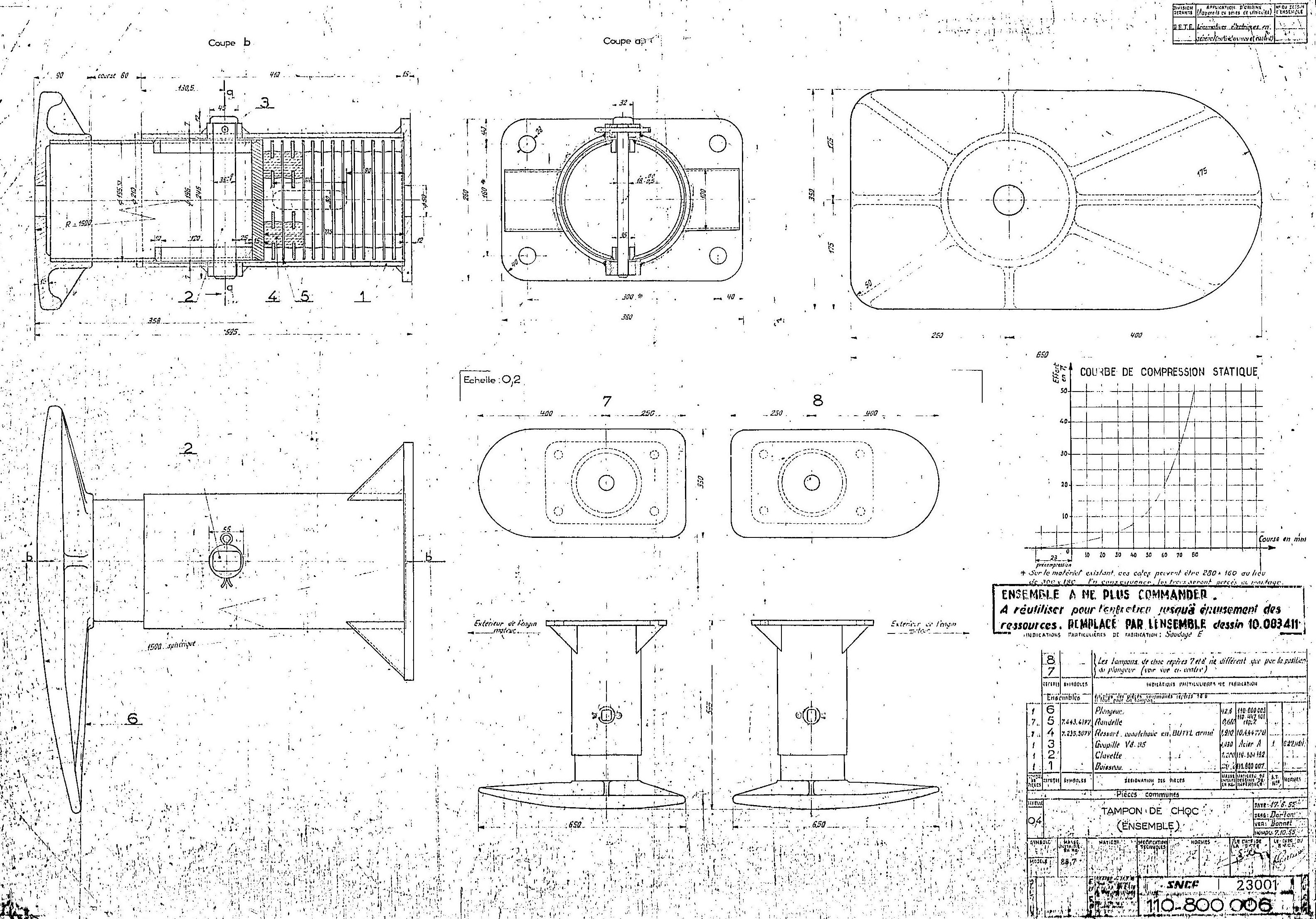

Grace à ton intervention je me suis rendu compte que le plan que j'ai utilisé n'était pas conforme !
J'ai donc du à partir d'un autre plan reprendre tout le dessin de la traverse.

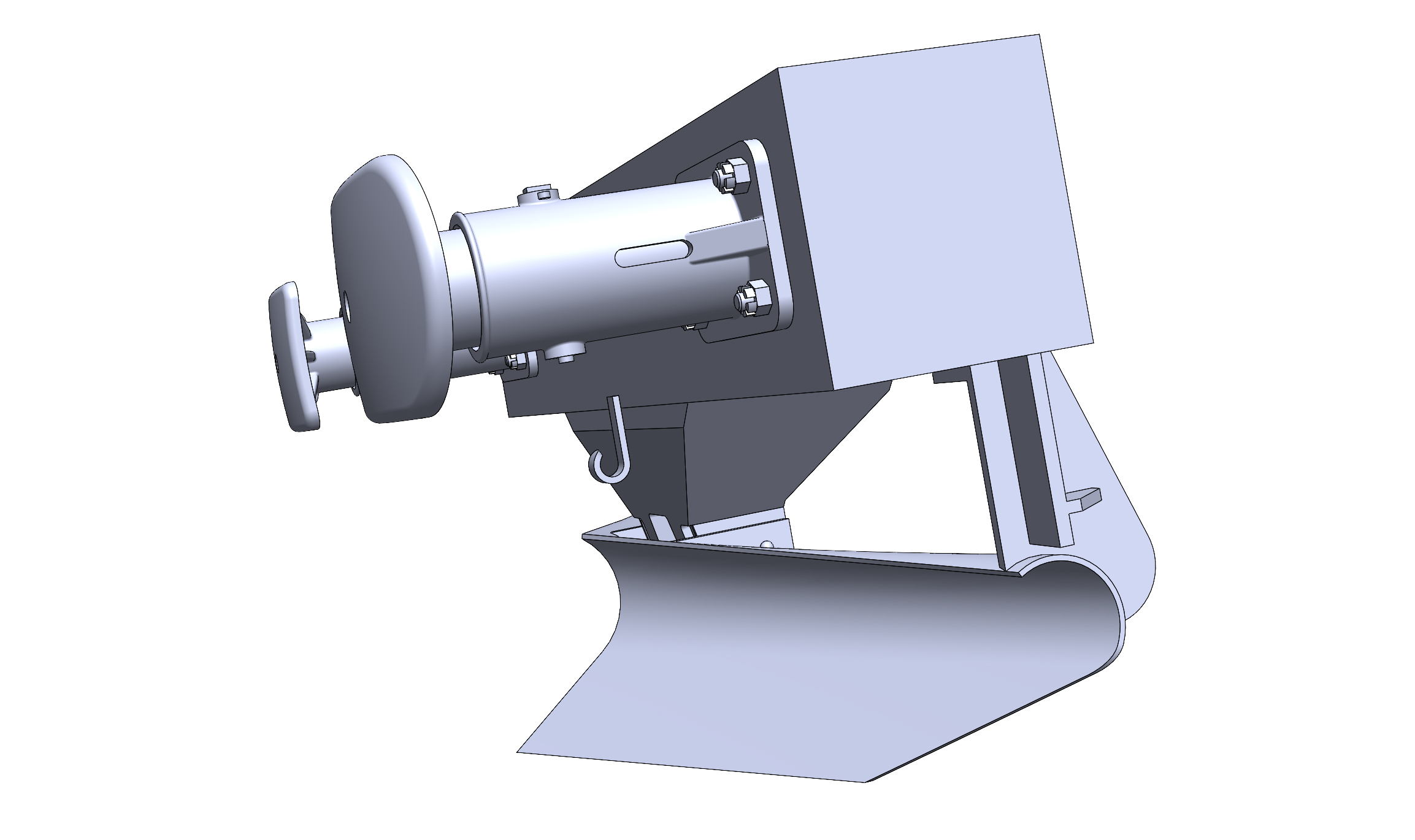

Voila la nouvelle mouture...

[moslinois]

[baltic]

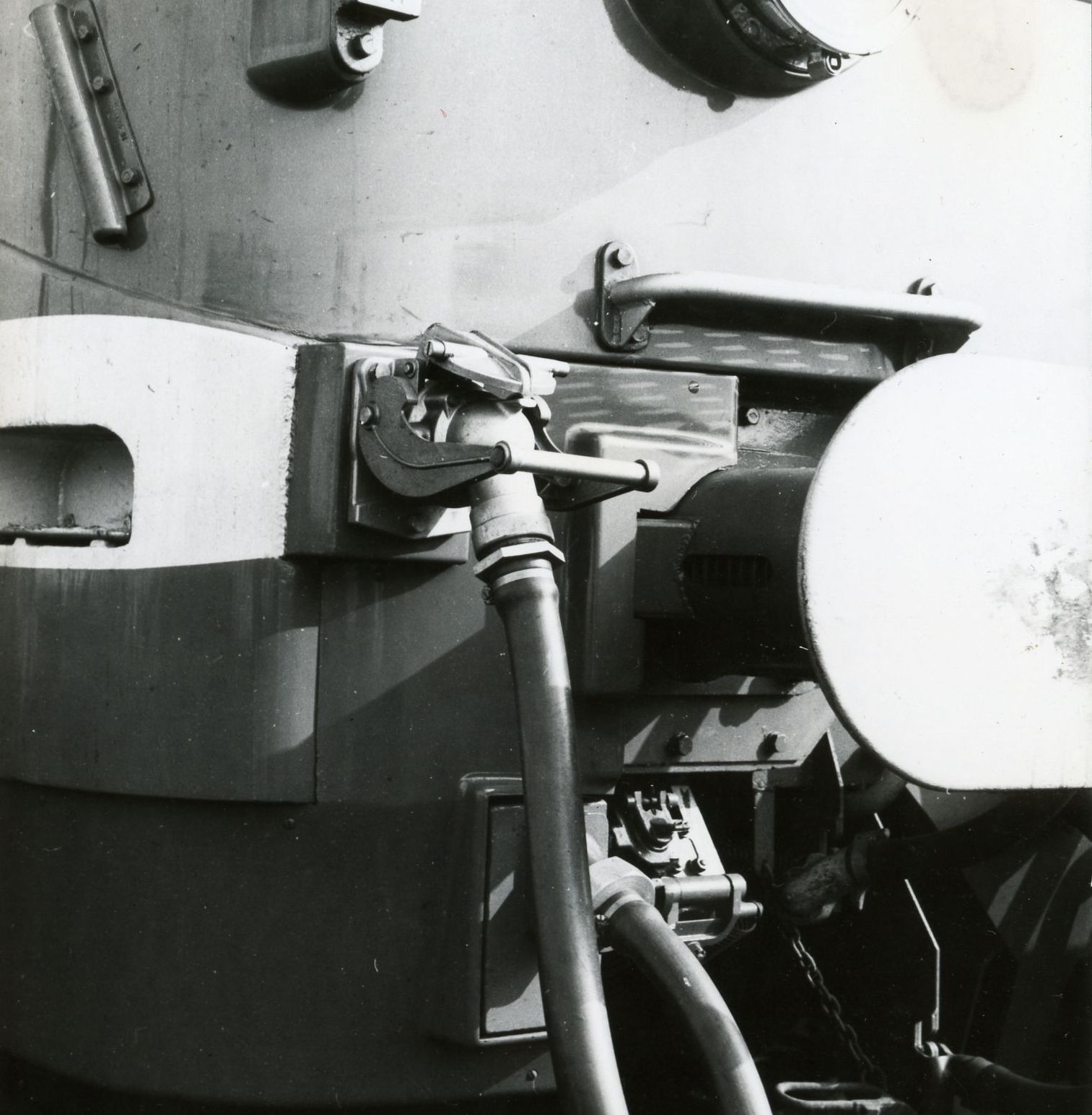

pour les tampons c'est peut-être vrai pour les premières, par contre si on regarde pas mal de 67000 il semble que les tampons diffèrent quelque peu sans aller jusqu'au 67400... donc si on l'immatricule 67001 la remarque est justifiée.

[Bernard Bayle]

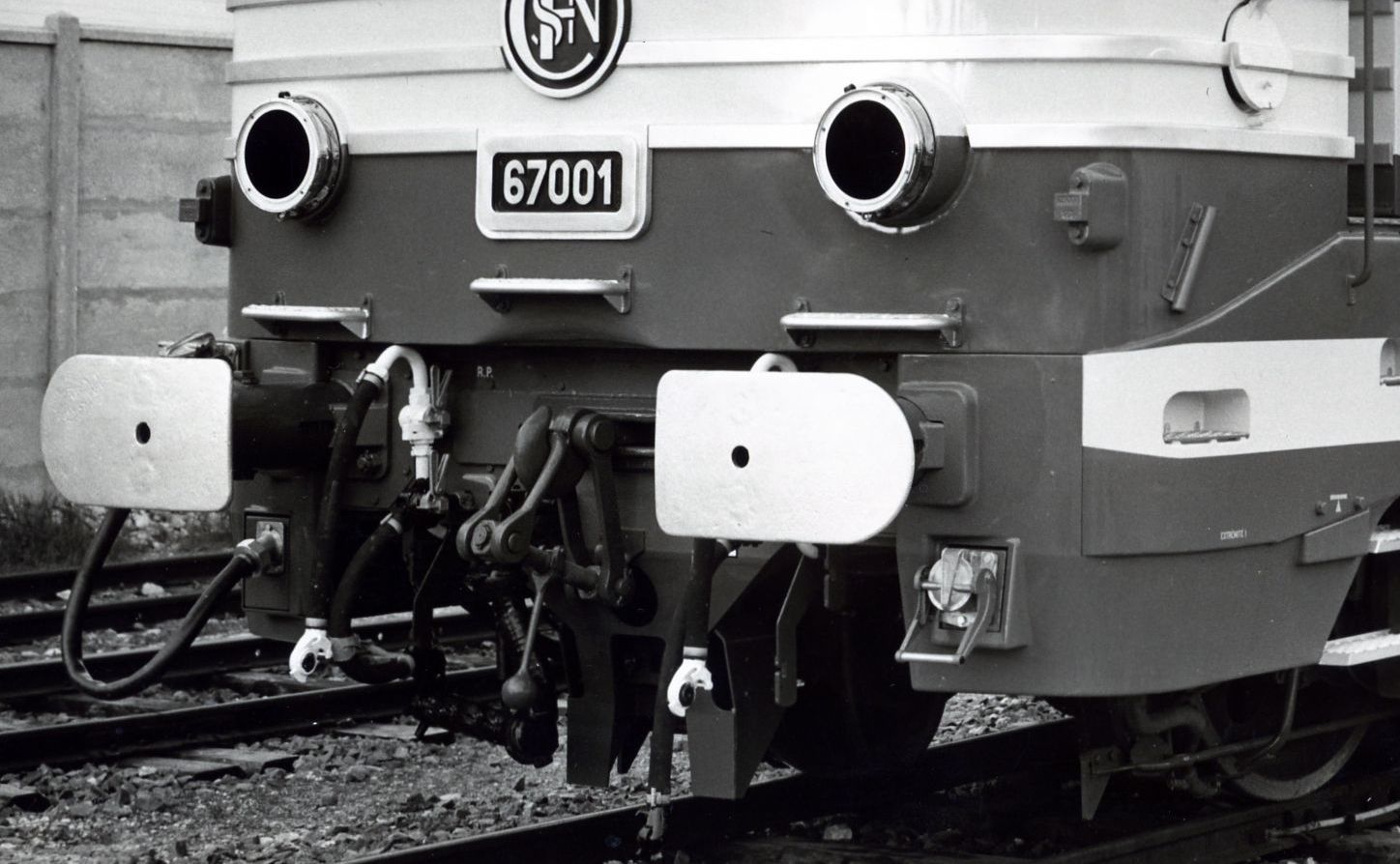

Les BB 67001 à 67124 ont été construites avec des tampons identiques à ceux de la BB 67001.
Les BB 67301 à 67370 et les BB 67401 à 67584 ont été construites avec des tampons hydrauliques Sagem.
Les BB 67371 à 67390 et les BB 67585 à 67632 ont été construites avec des tampons unifiés de type U6.
Par voie d'entretien, l'ensemble du parc 67000/67200/67300/67400 a été doté de tampons unifiés U6.
