Bonjour à tous,
Voila, je voudrais me fabriquer une rame de wagons divers (couvert, tombereau, plat, citerne...) pour accompagner mes BB 4100 et 140C et basée sur un châssis commun.
Quelques impératifs: Deux essieux, roues à rayons, et époque III.
J'ai vu les OCEM 1919 ou 1929, et comme pour la BB 4100 ou la 140C je fais appel aux spécialistes pour me guider!
Ce qui me manque principalement, c'est de la doc sur les organes du châssis.
Je pense les fabriquer en mixant la résine, la photodécoupe et la cire perdue.
Mais comme à chaque fois, tout commence par la modélisation...
D'avance merci!

[stratus]

Tu peux également consulter le "catalogue" de la boutique du Cercle.

Il y a quelques produits pour la construction intégrale de wagons.

[bestoftrains]

Jean Claude Ragot (KIT ZERO) publie une fiche sur les chassis de wagons.
Il me semble que c'est du Standard de 1945.
Tu peux le contacter (7 Rue villebois Mareuil à Sevran).
Par ailleurs, le Cercle a produit des couverts OCEM 29 pour ses membres.
La notice de montage, très détaillée, accompagnait ces kits de wagons.
Cordialement
Michel

[rasschaert]

Bonsoir,
En tapant OCEM 1929 sur Google "images" on accède à beaucoup de plans de châssis ...
La consultation des "cahiers du modélisme" de Gerard Huet peut aussi s'avérer utile:
http://www.ffmf.info/index.php/telechar ... -modelisme

Amicalement

[diomedea]

Bonjour à tous,

En tapant OCEM 1929 sur Google "images" on accède à beaucoup de plans de châssis ...

Oui, c'est que j'ai fait, mais ce sont toujours les mêmes vues et rien de détaillé sur les organes de freinage.
Merci pour le lien, je vais consulter ça !
Mais grâce à quelques amateurs, j'ai réussi à avoir ce que je cherchais !

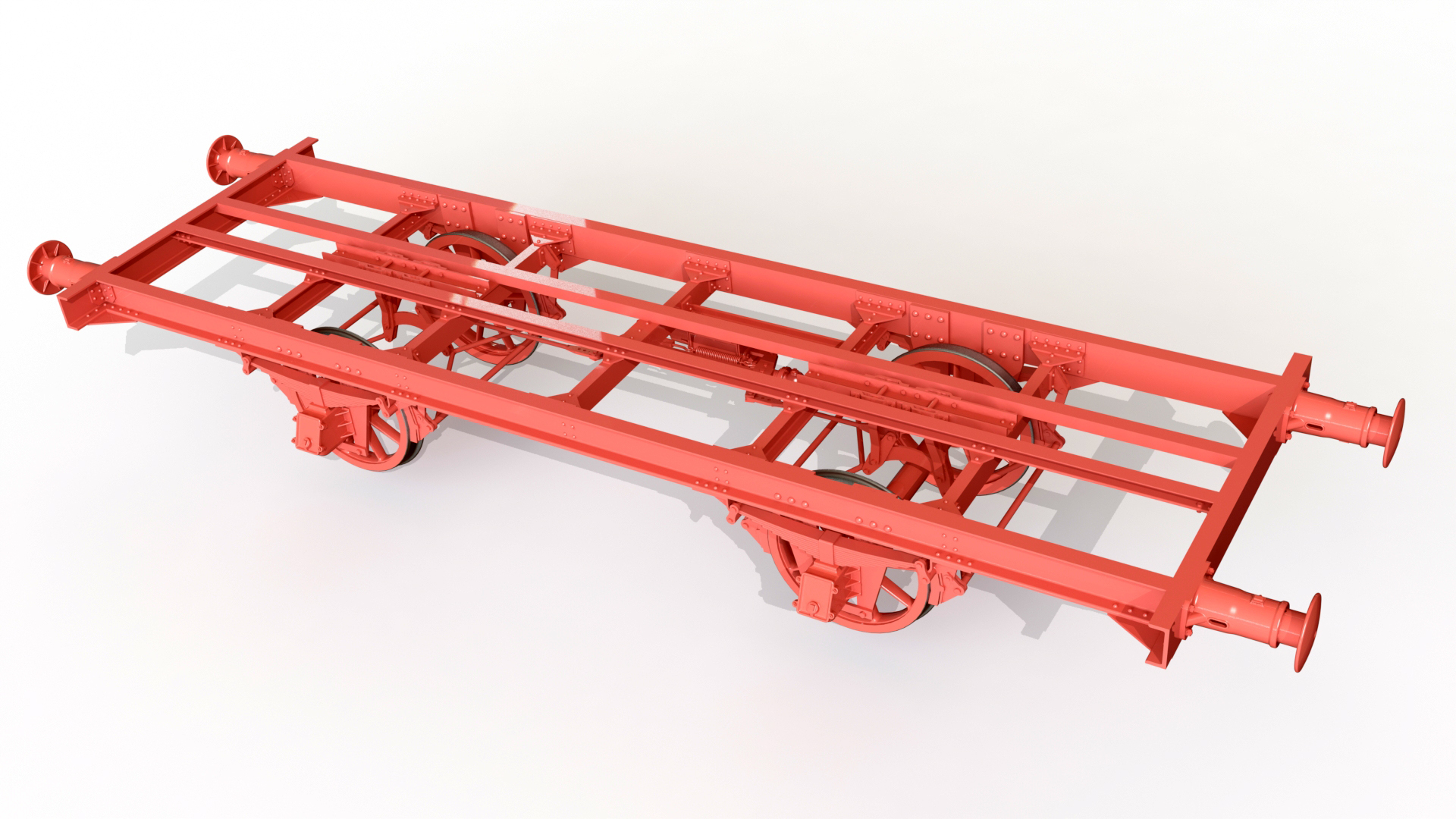

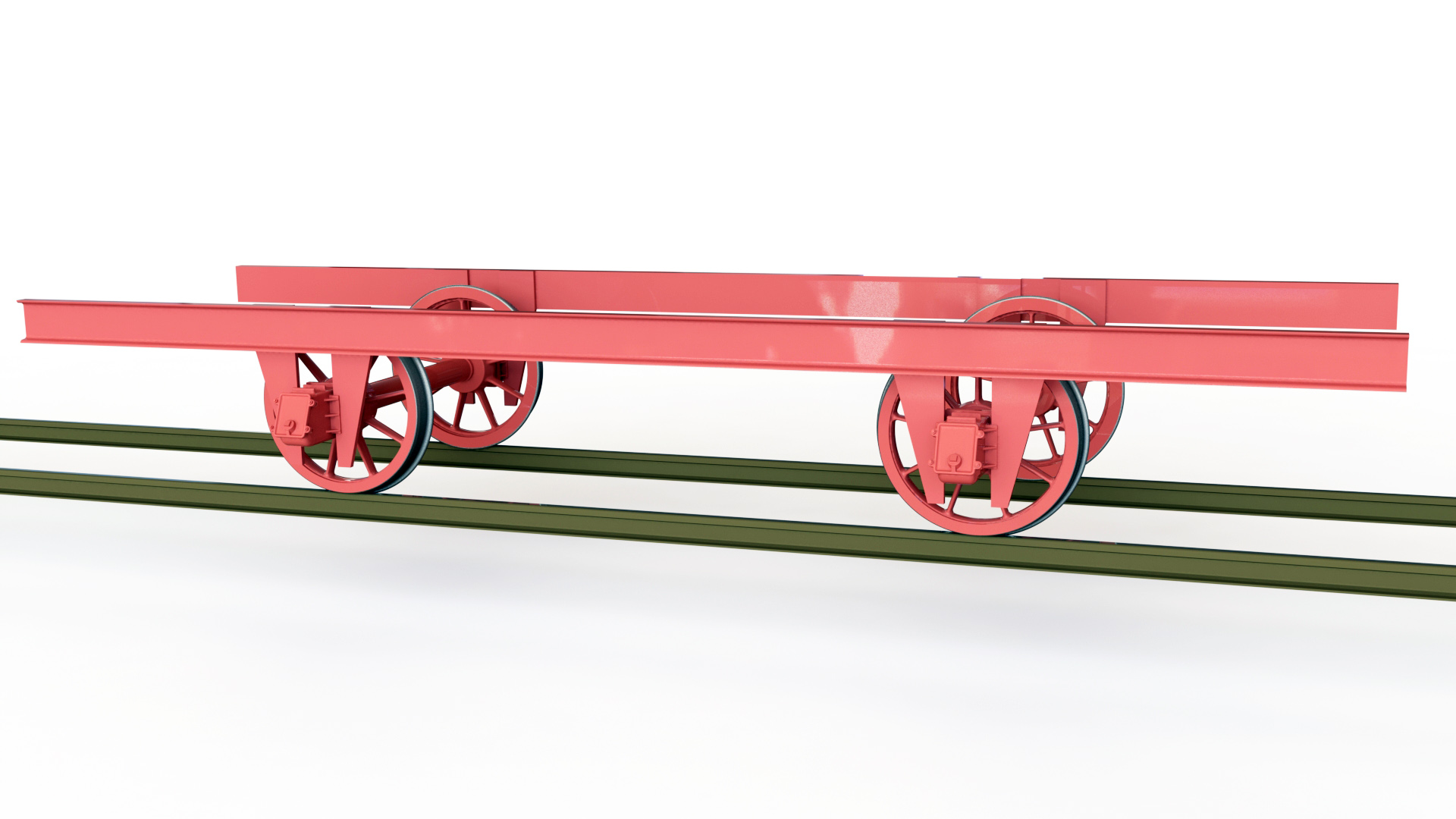

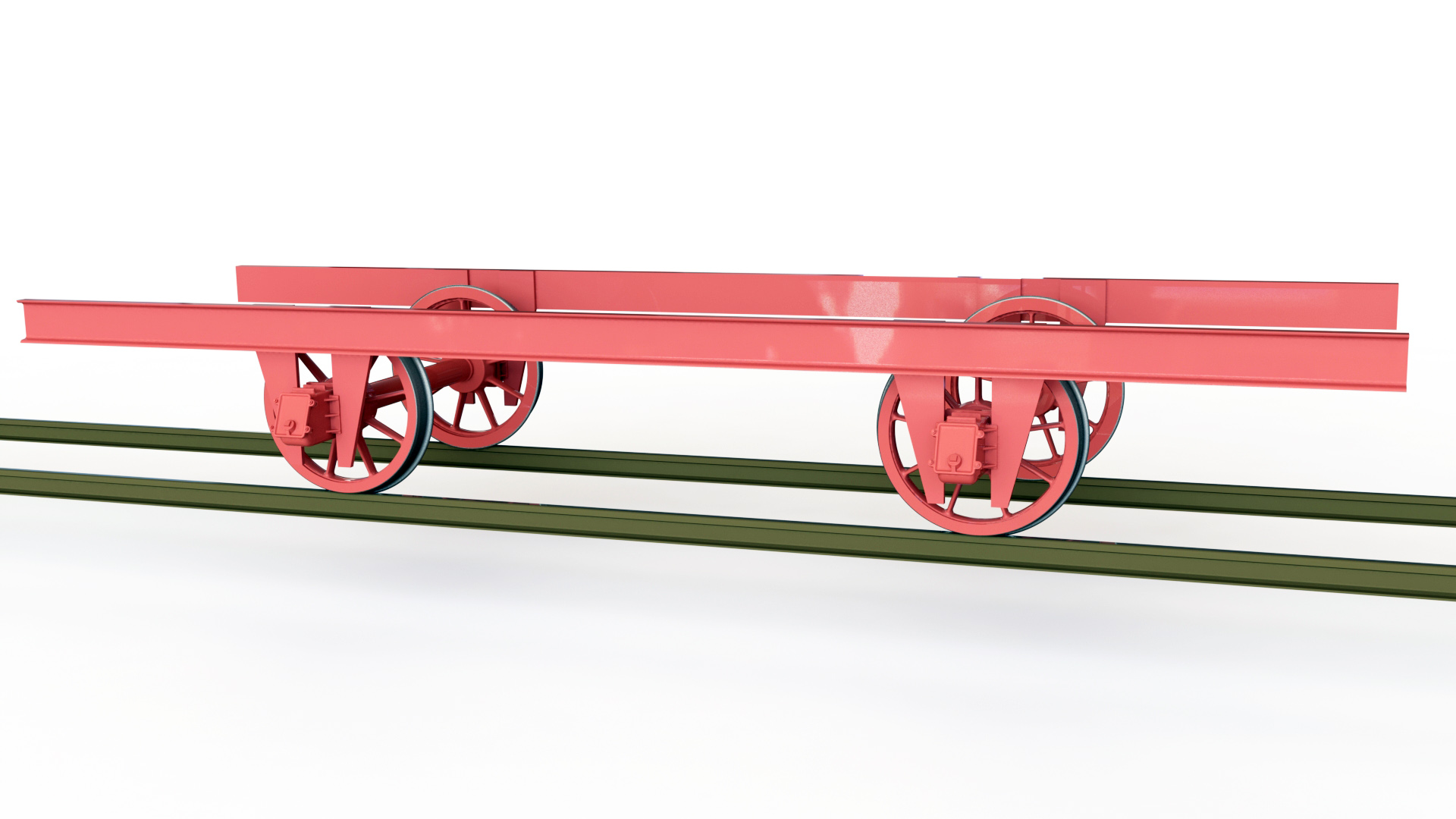

Voici donc les toutes premières modélisation de mon OCEM 19 !

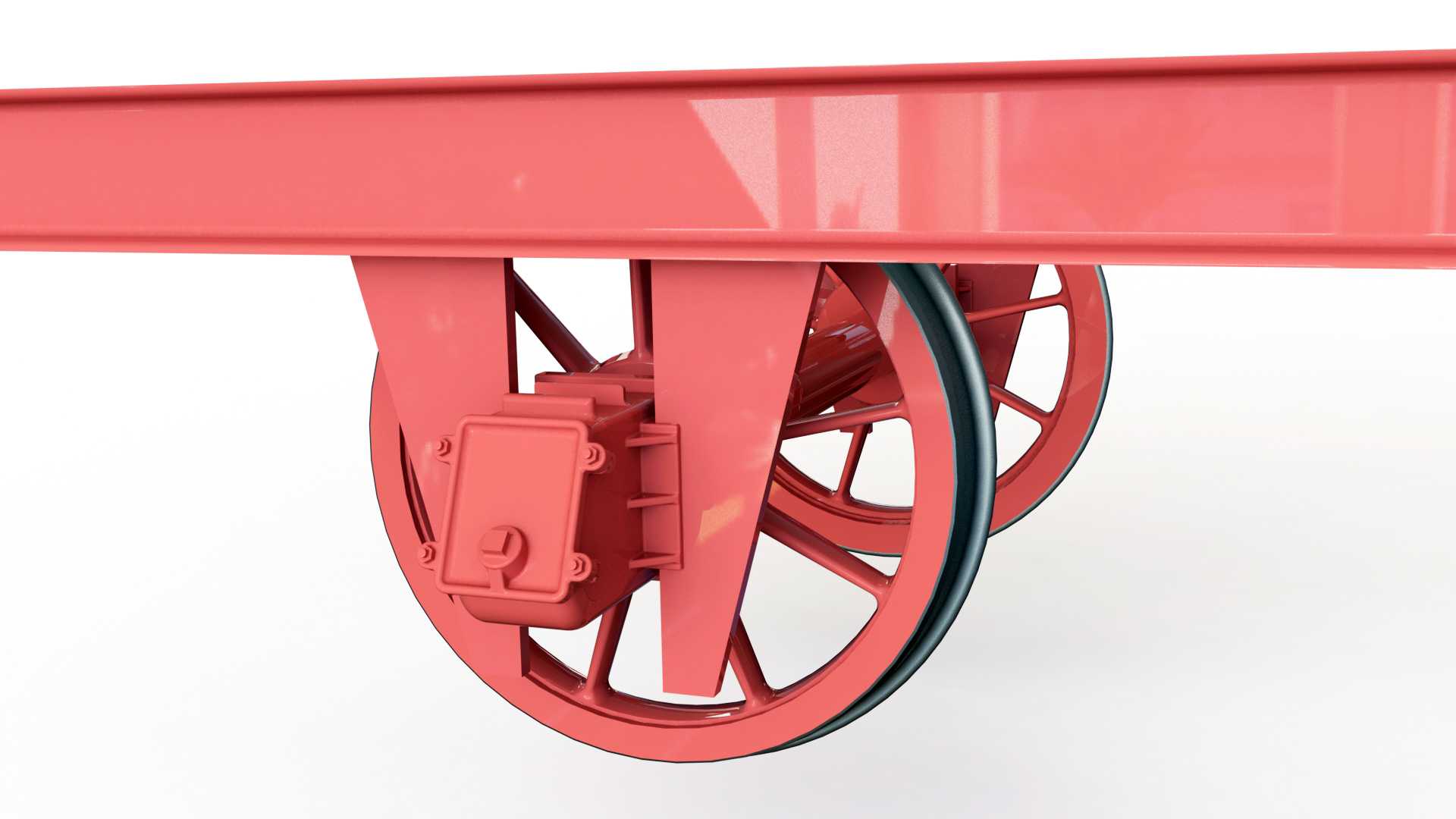

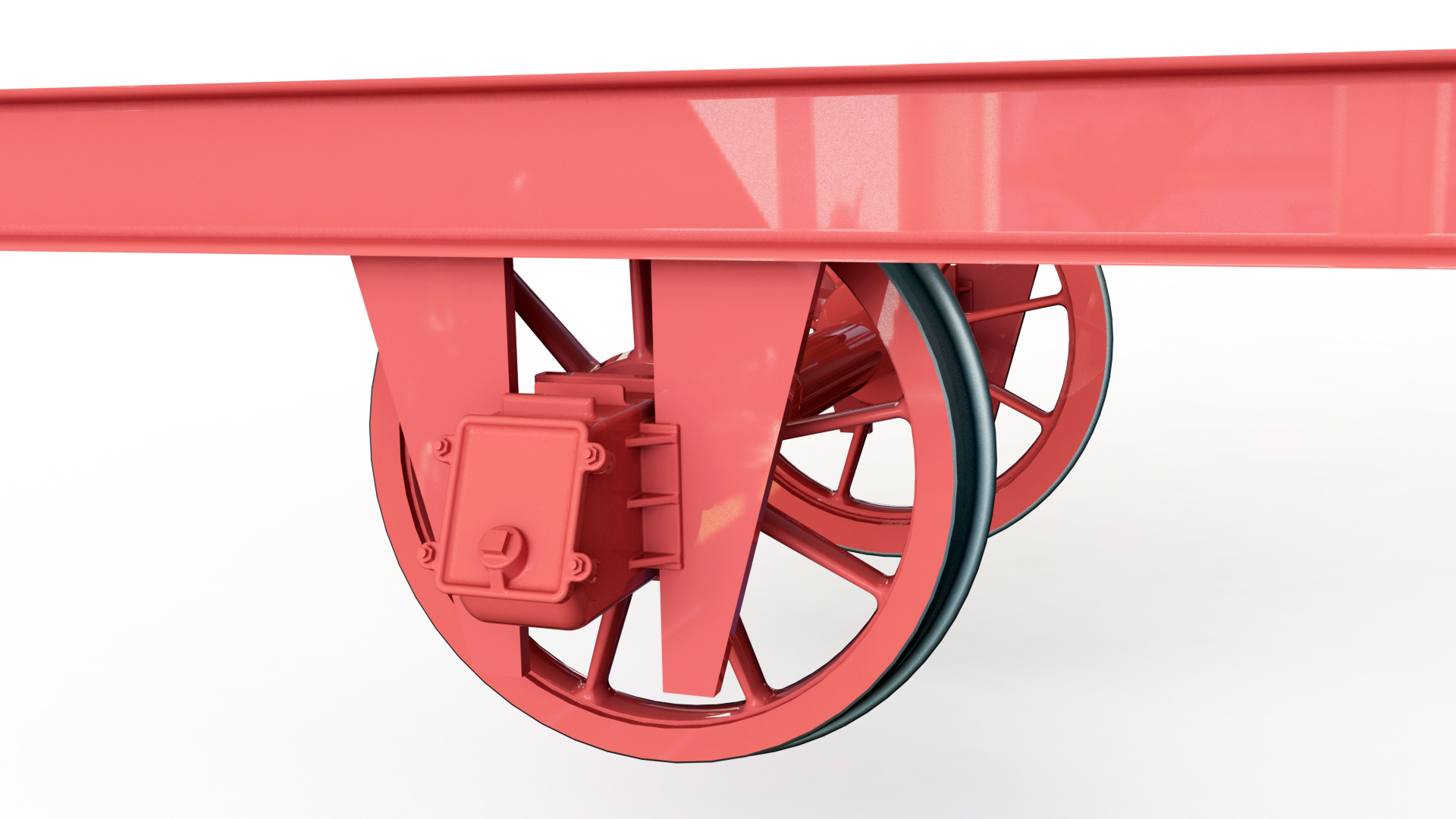

Enfin, mes premières boites d'essieux à coussinets conformes aux modèles réels !

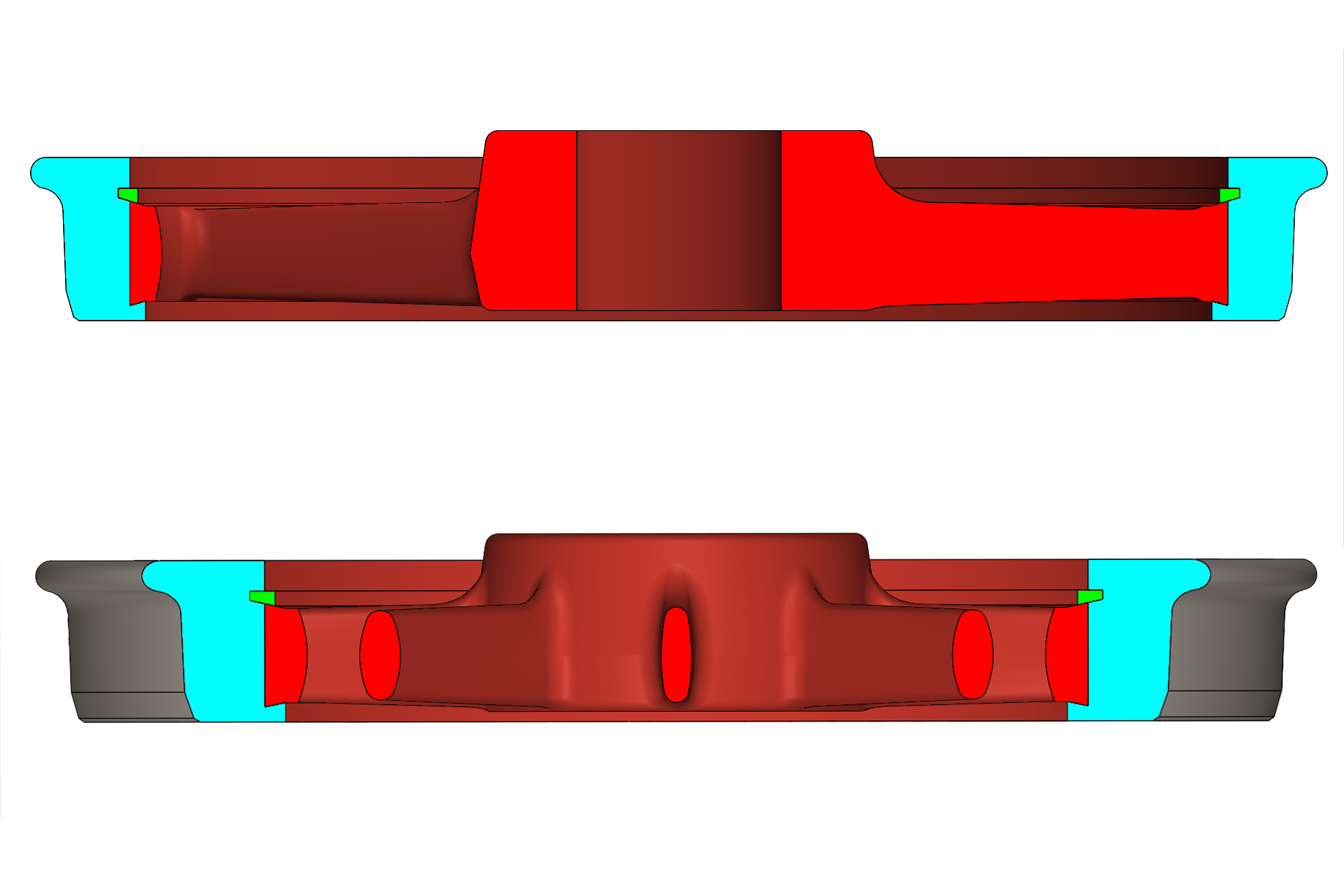

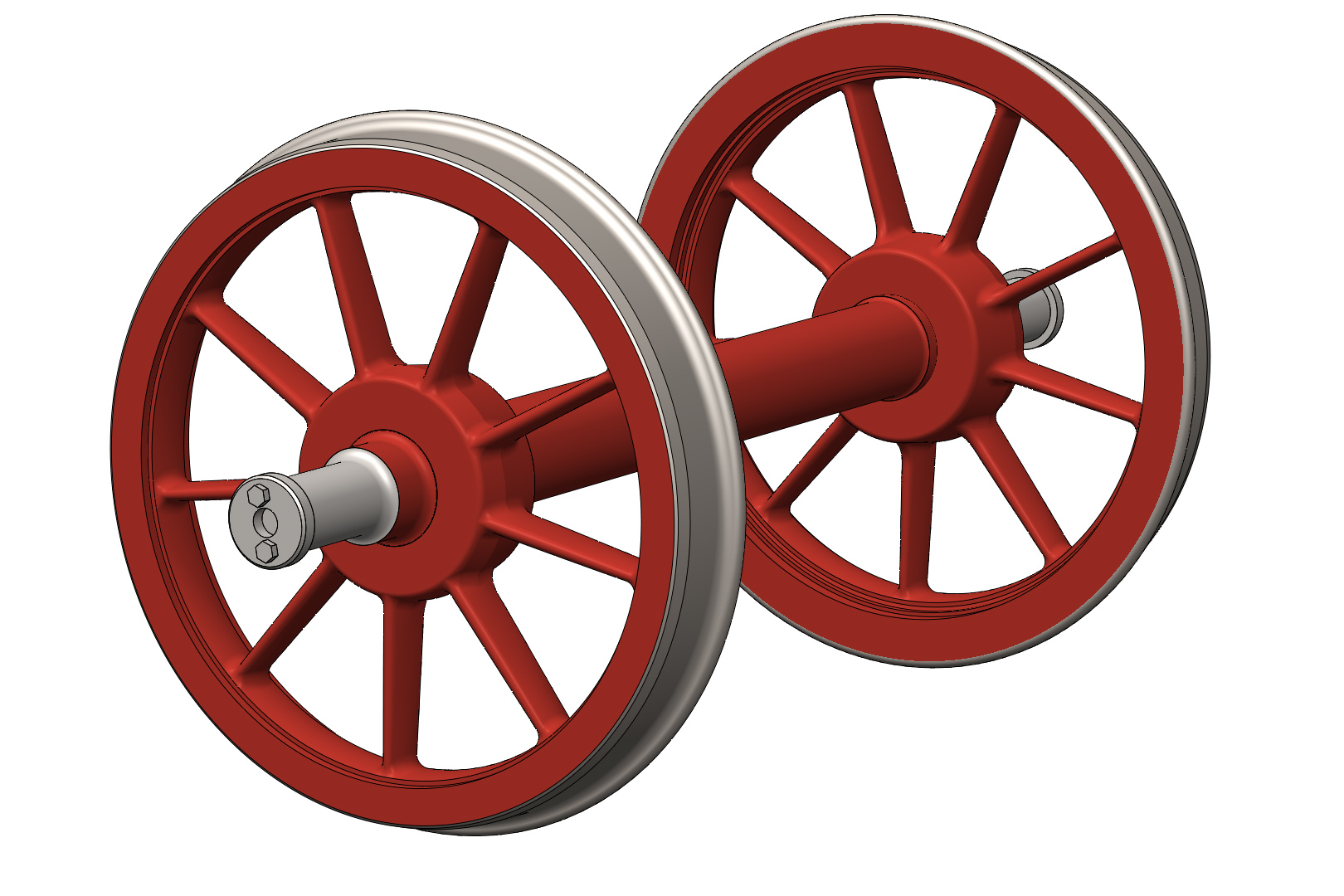

Et le véritable profil des rayons !

Avec des vrais plans c'est beaucoup plus facile !

[haxomodele]

Bonjour à tous,

En tapant OCEM 1929 sur Google "images" on accède à beaucoup de plans de châssis ...

Oui, c'est que j'ai fait, mais ce sont toujours les mêmes vues et rien de détaillé sur les organes de freinage.
Merci pour le lien, je vais consulter ça !
Mais grâce à quelques amateurs, j'ai réussi à avoir ce que je cherchais !
Voici donc les toutes premières modélisation de mon OCEM 19 !

Enfin, mes premières boites d'essieux à coussinets conformes aux modèles réels !

Et le véritable profil des rayons !

Avec des vrais plans c'est beaucoup plus facile !

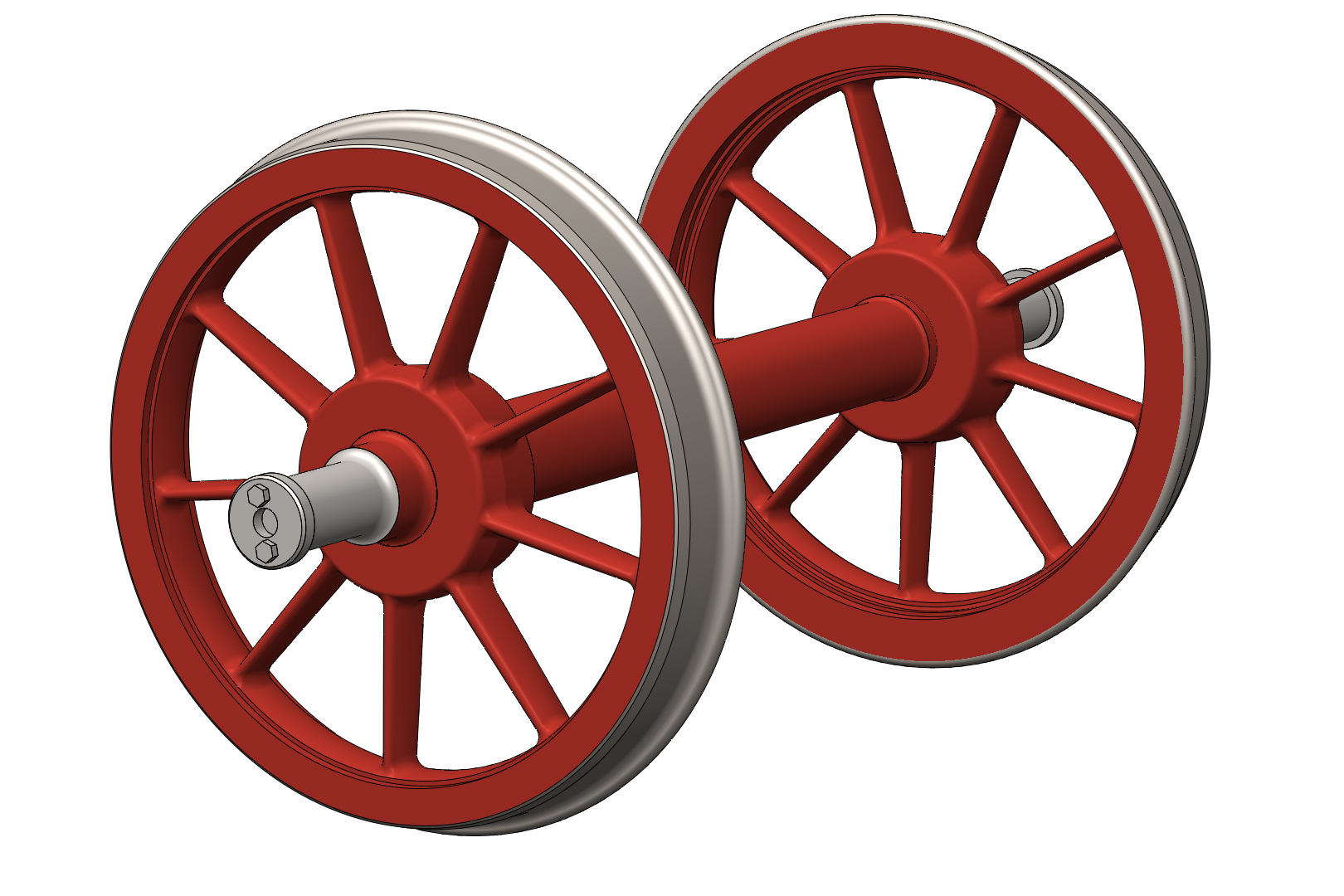

Voilà de belles roues à rayons

C'est ce à quoi ressemblent les roues Haxo Modele de diamètre 23 et 24 mm, sauf la face arrière qui pour des questions techniques et de coût de fabrication est plane, ce qui ne se voit pas beaucoup une fois sur la voie, il faut le reconnaitre !

Les roues Haxo sont fabriquées chez Slater's en exclusivité pour nous depuis 30 ans environ (normal nous avons payé les outillages) mais suivant le design que nous leurs avions fourni et respectent donc l'aspect des roues françaises contrairement aux roues du catalogue Slater's qui sont plus simples d'aspect.

Et n'en déplaise à certains qui ont critiqué les roues Haxo Modèle lors de leur sortie et encore parfois de nos jours, se sont les seules sur le marché à présenter cet aspect, du moins à un prix attractif, et assemblées !

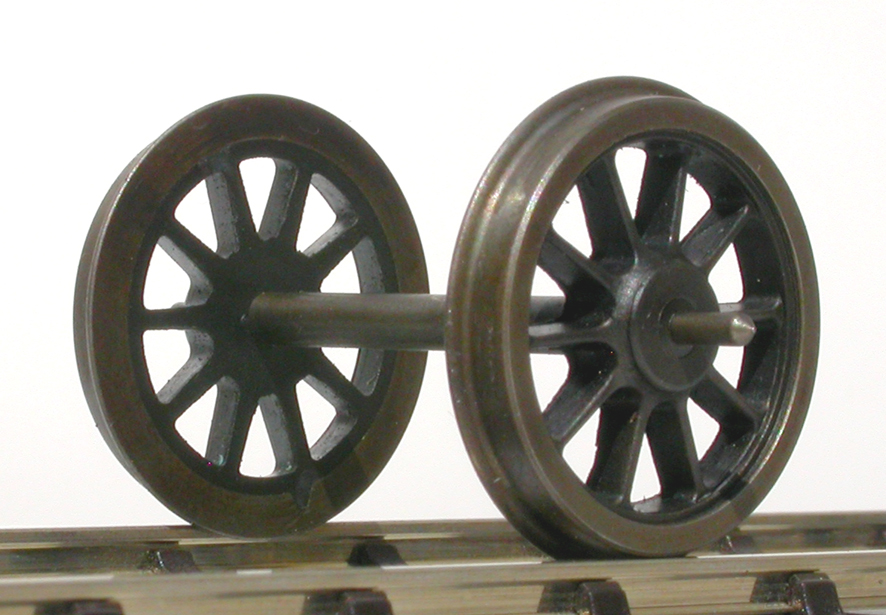

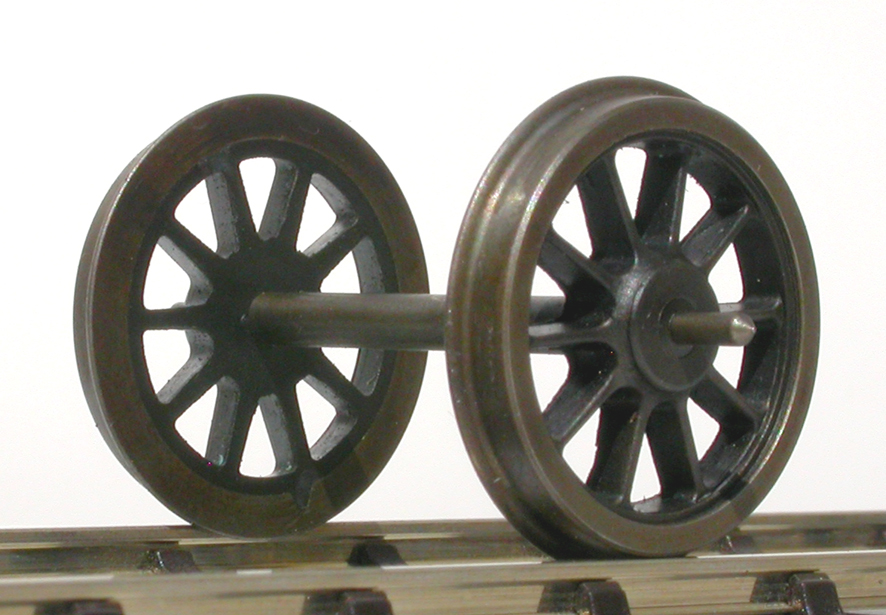

Essieux Haxo Modèle

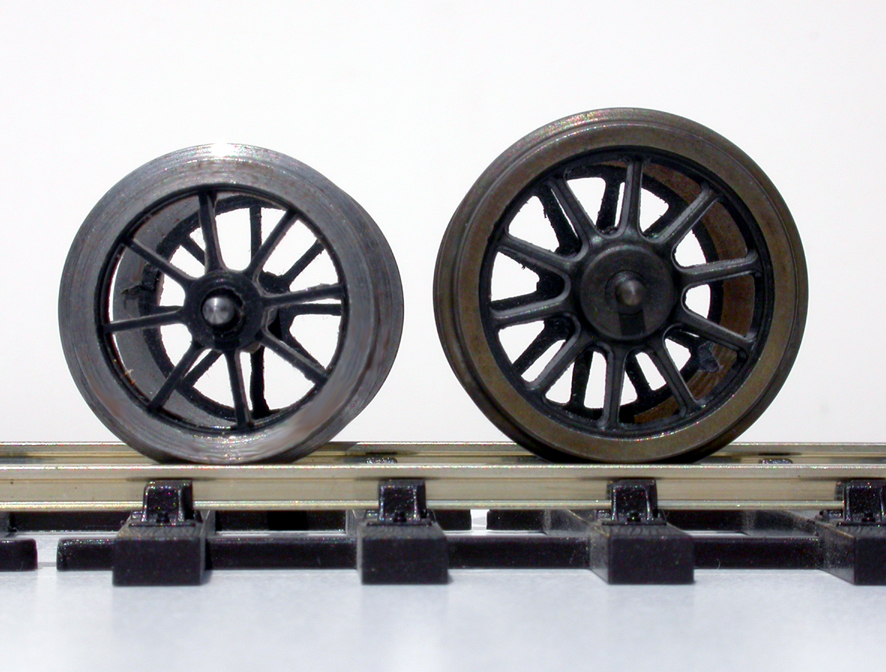

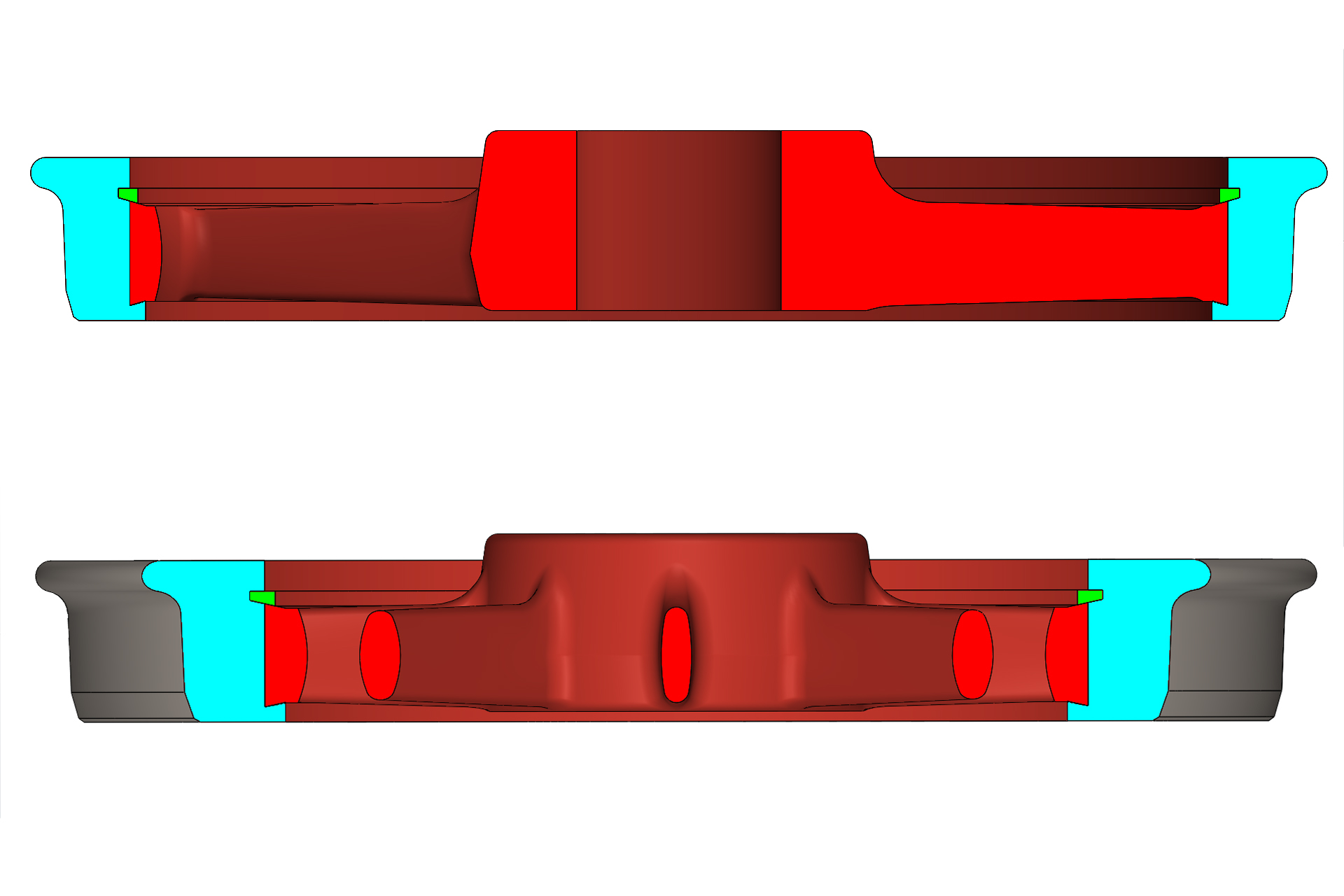

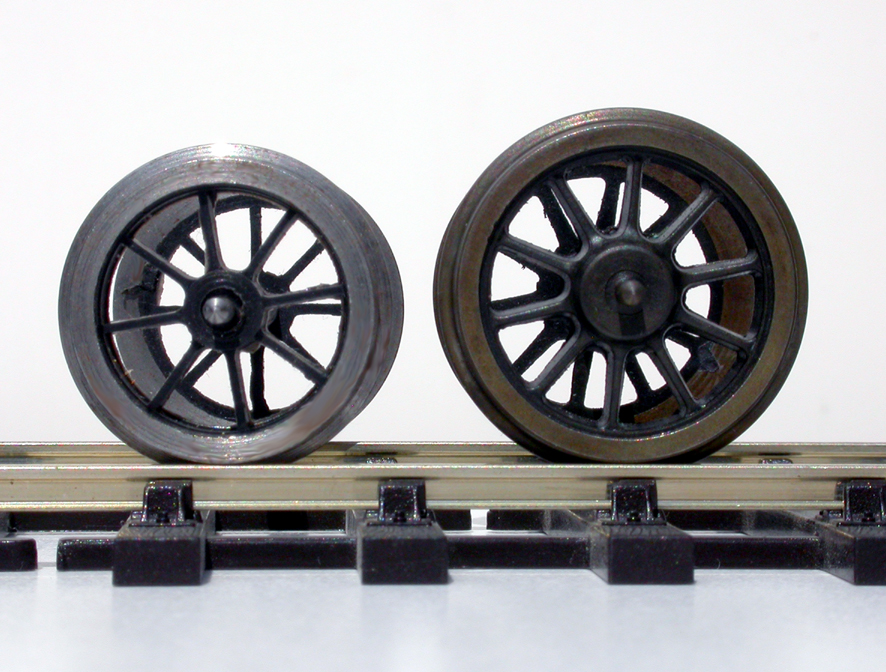

Pour bien sentir la différence Roue Slater's à gauche, roue Haxo à droite

Ça promet pour la suite ...des wagons !

[diomedea]

Bonjour Roger,
Se sont des roues en zéro ?
Il y a un trucs qui pourrait être intéressant (Du moins pour moi !) c'est de pouvoir se procurer les bandages seuls.
Je vais tourner ceux de la 140C et ça représente quand même pas mal de perte, même si je compte les réutiliser pour remplir mes moules à la cire perdue ! Pas sûr que ça marche, mais je vais quand même essayer...

[haxomodele]

Oui, c'est bien des roues en 0 Jean Louis.
Pas sûr de pouvoir obtenir que les bandages.
Sinon pour avoir moins de perte, il faut les tourner dans du tube...laiton ou inox et puis comme ça, on peut faire les diamètres dont on a besoin.

[diomedea]

J'ai bien fait une recherche pour trouver des ébauches creuses en laiton ou en bronze, mais ils ne livrent pas en petite quantité ou en petit Ø...
Tant pis ! je ferais avec ce que j'ai !

[diomedea]

Bonjour à tous,

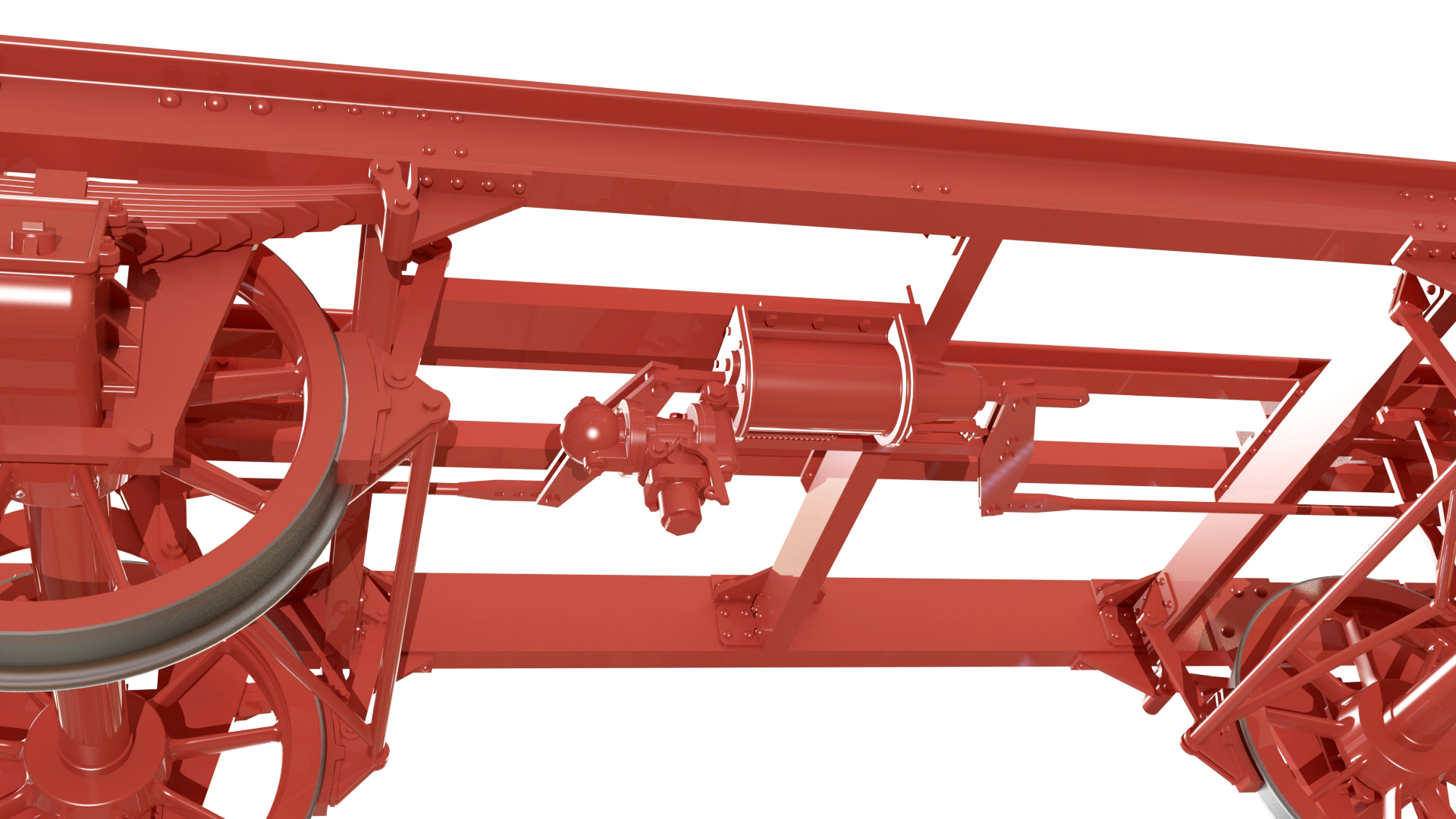

La modélisation du wagon avance!

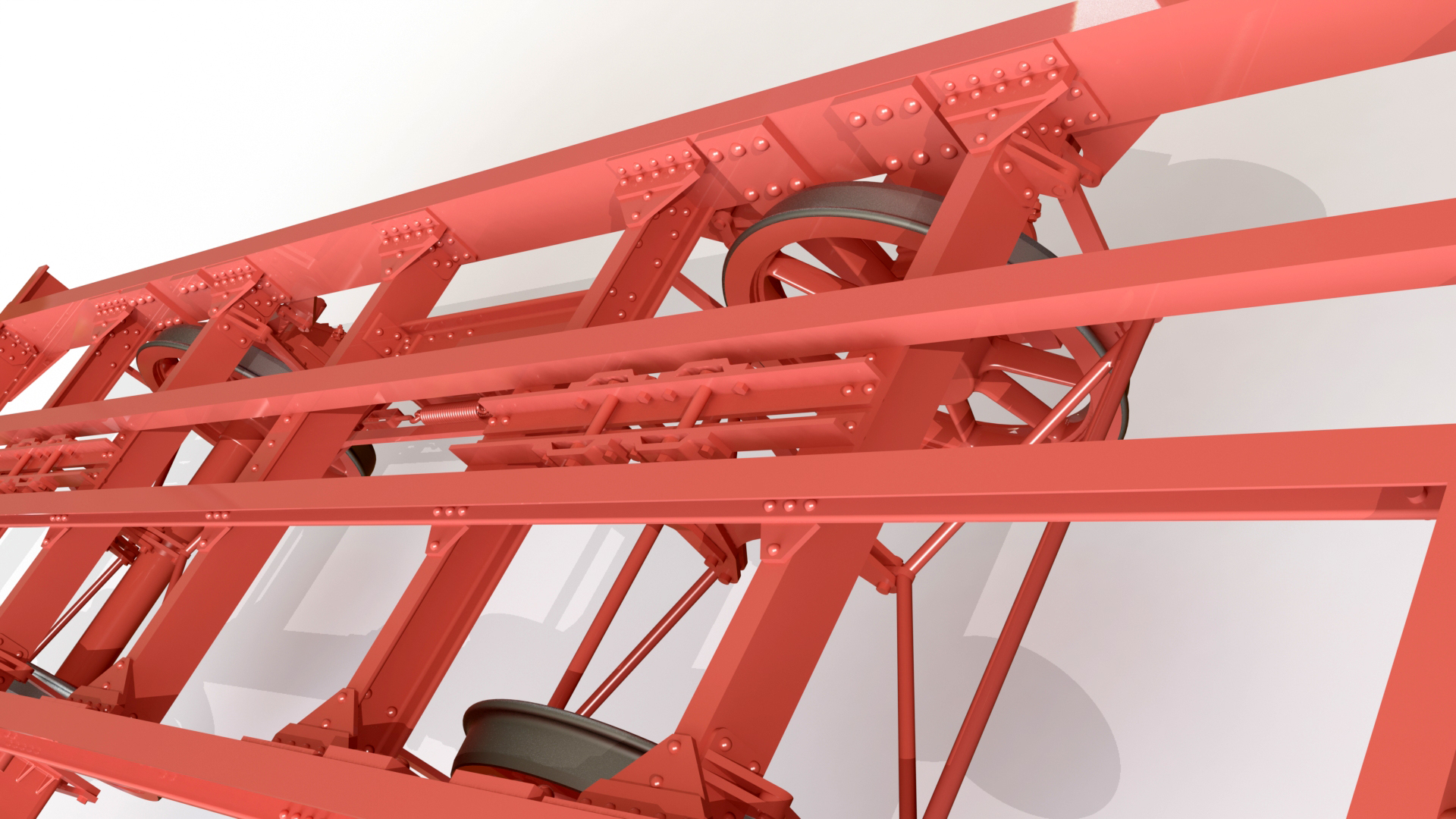

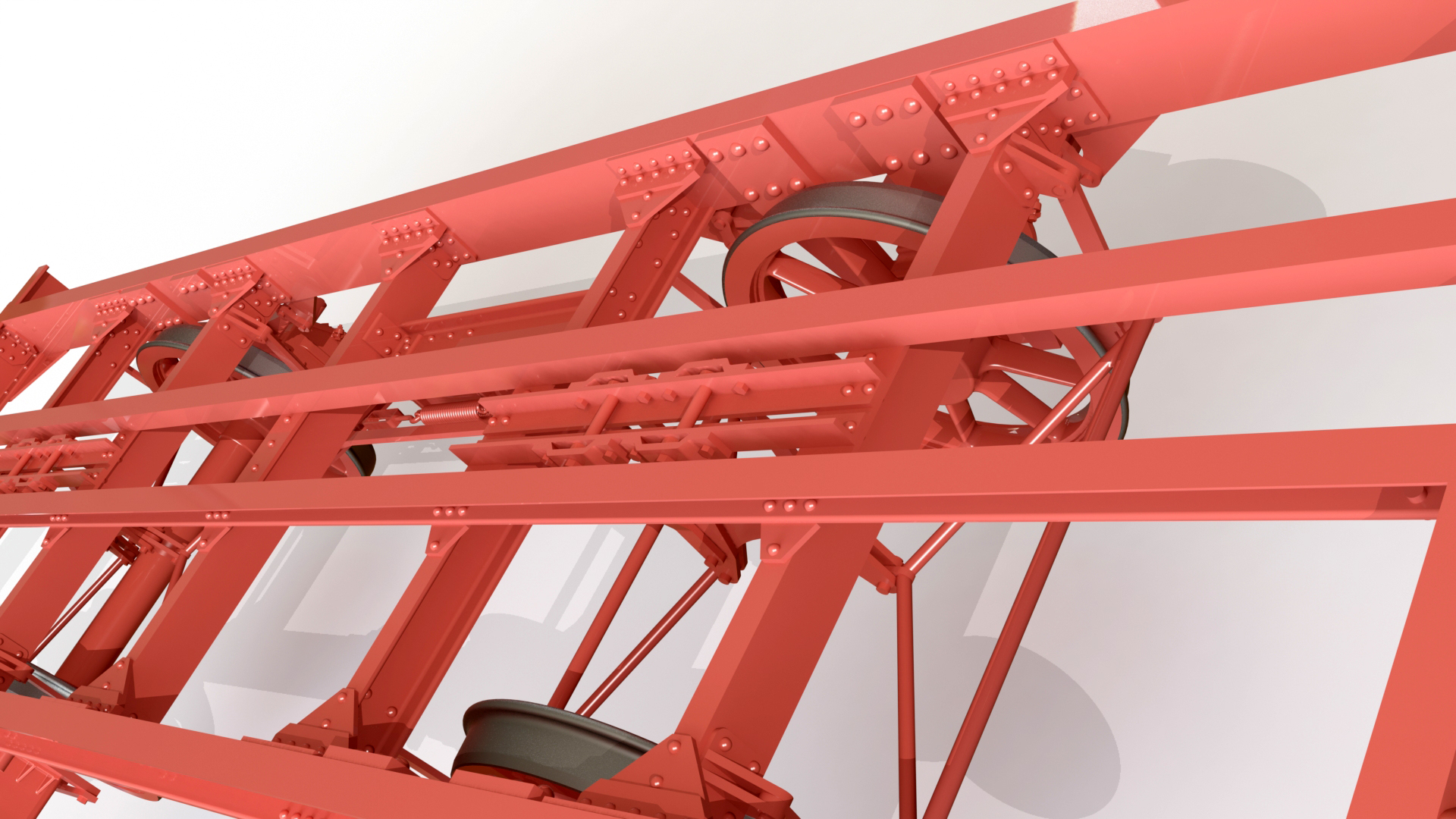

La myriade de rivets, tous présents et en recto-verso!

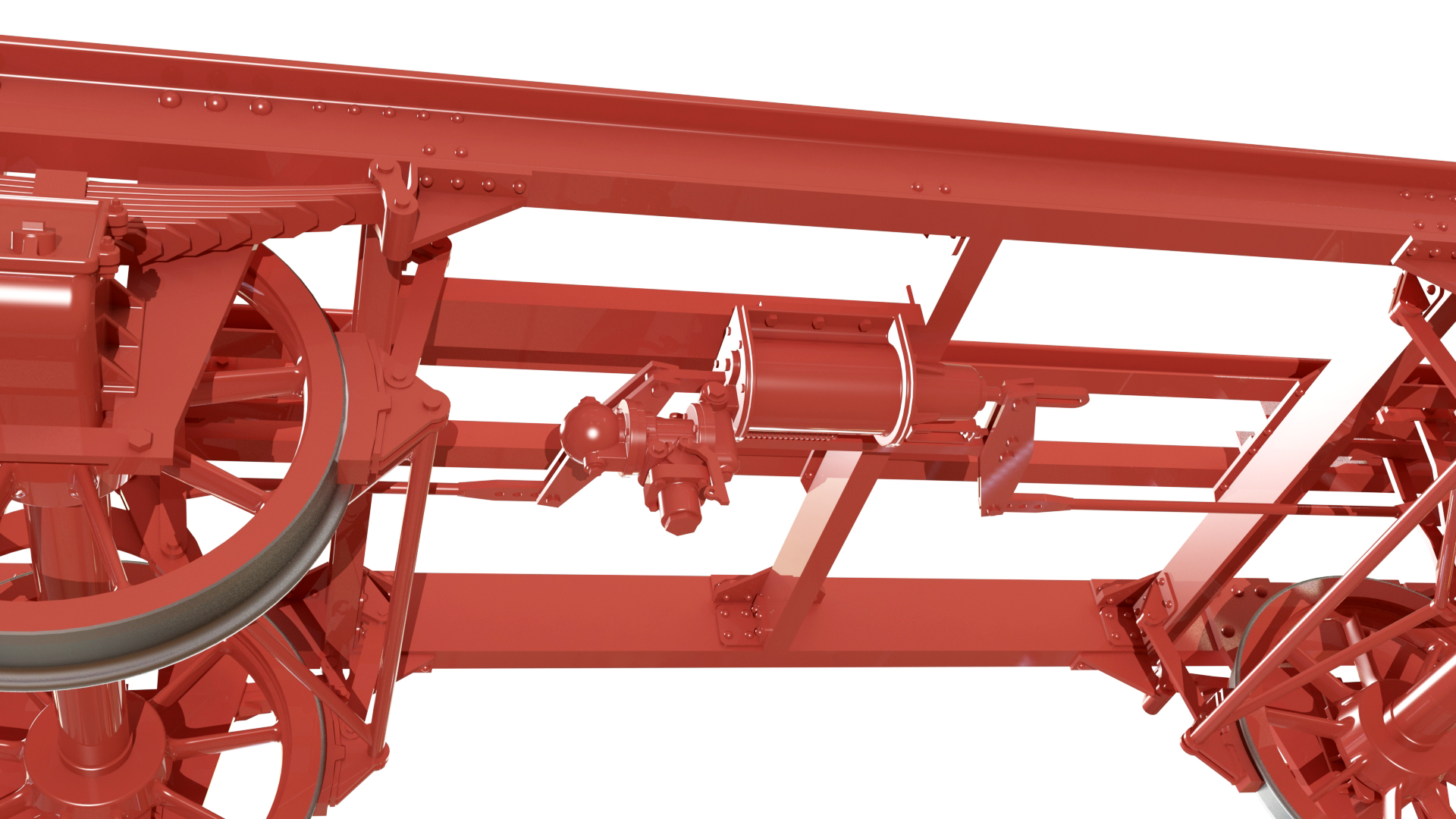

Le cylindre de frein

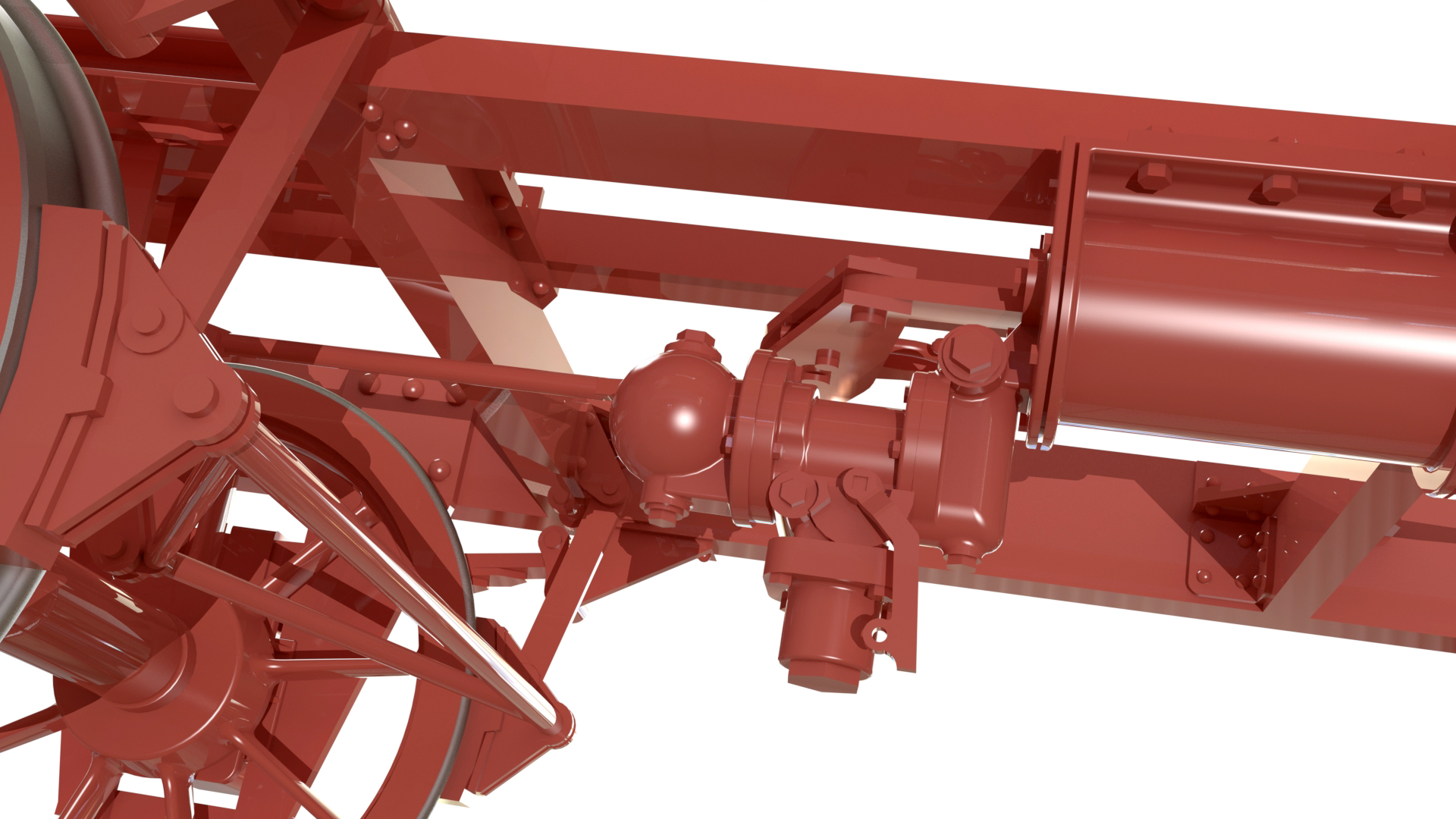

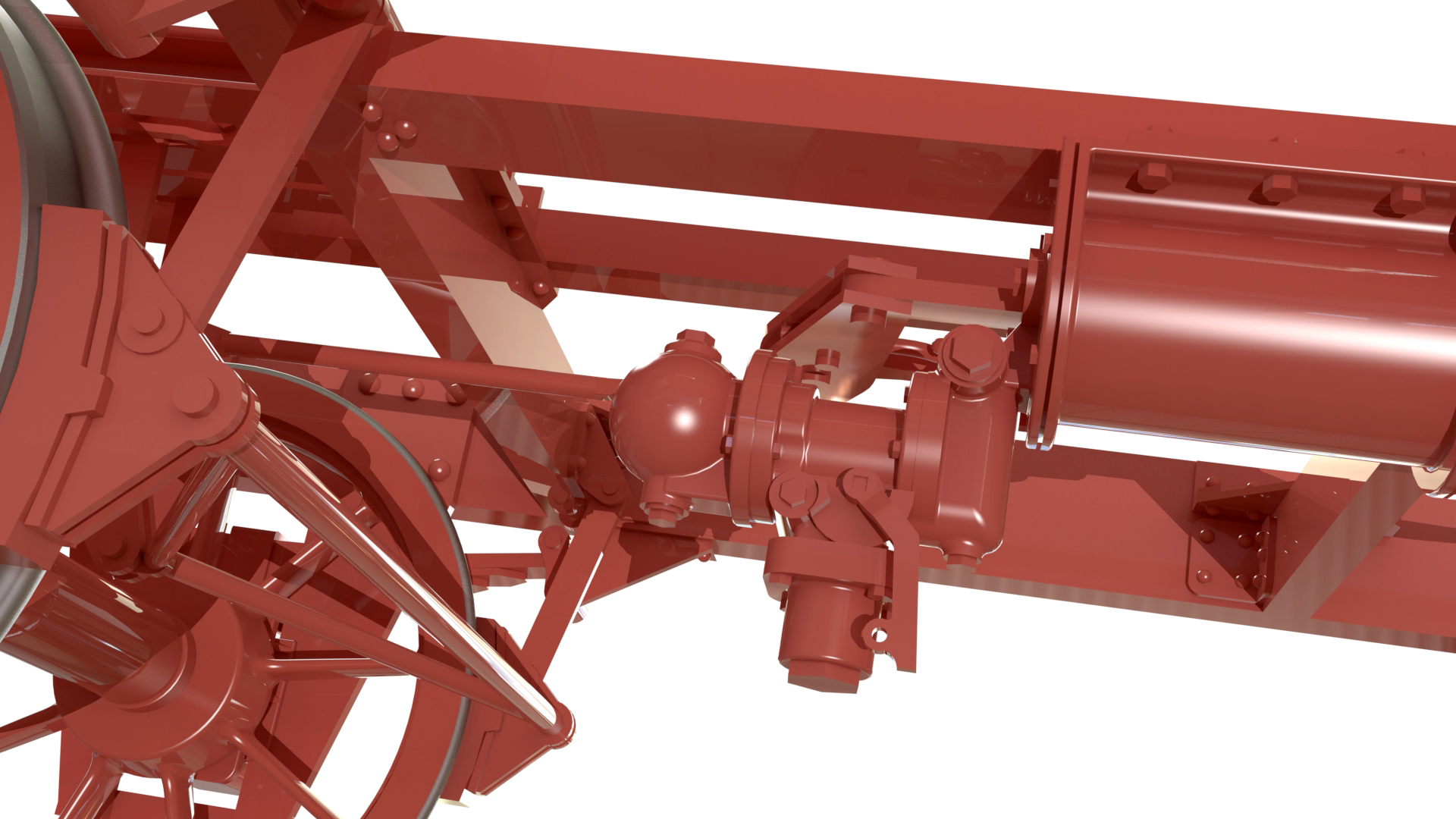

La triple valve, accessoire caractéristique assez complexe à modéliser

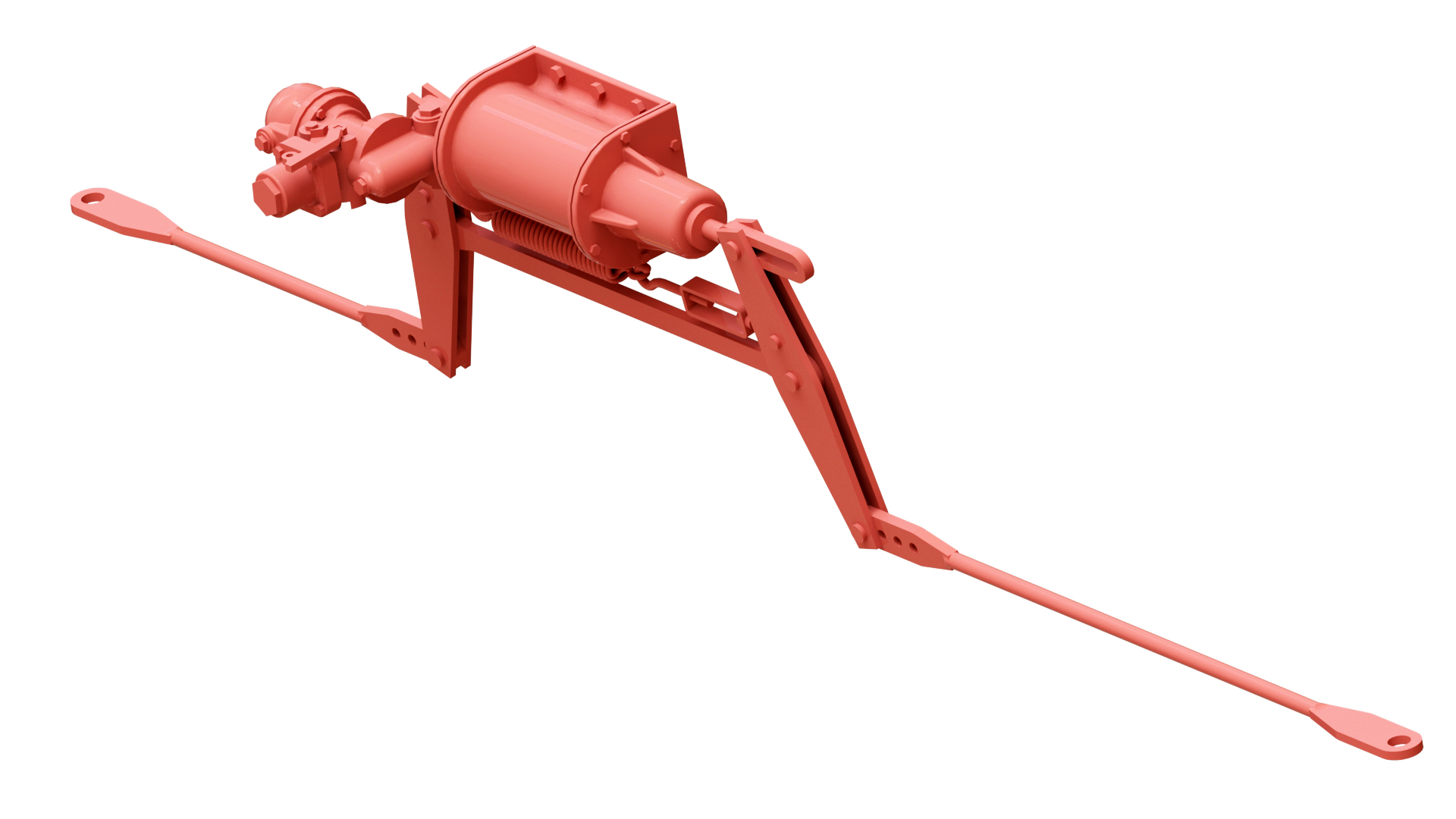

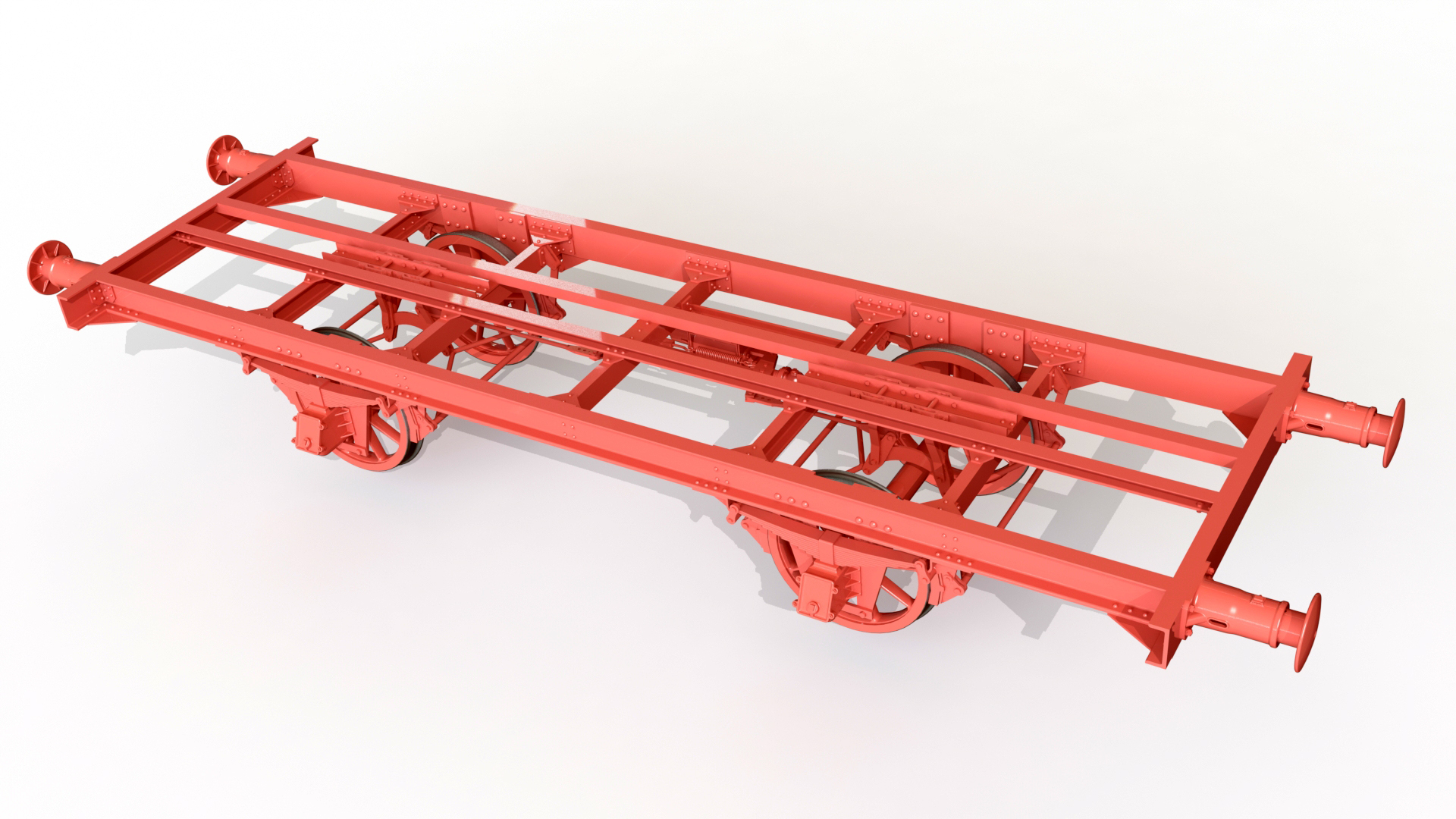

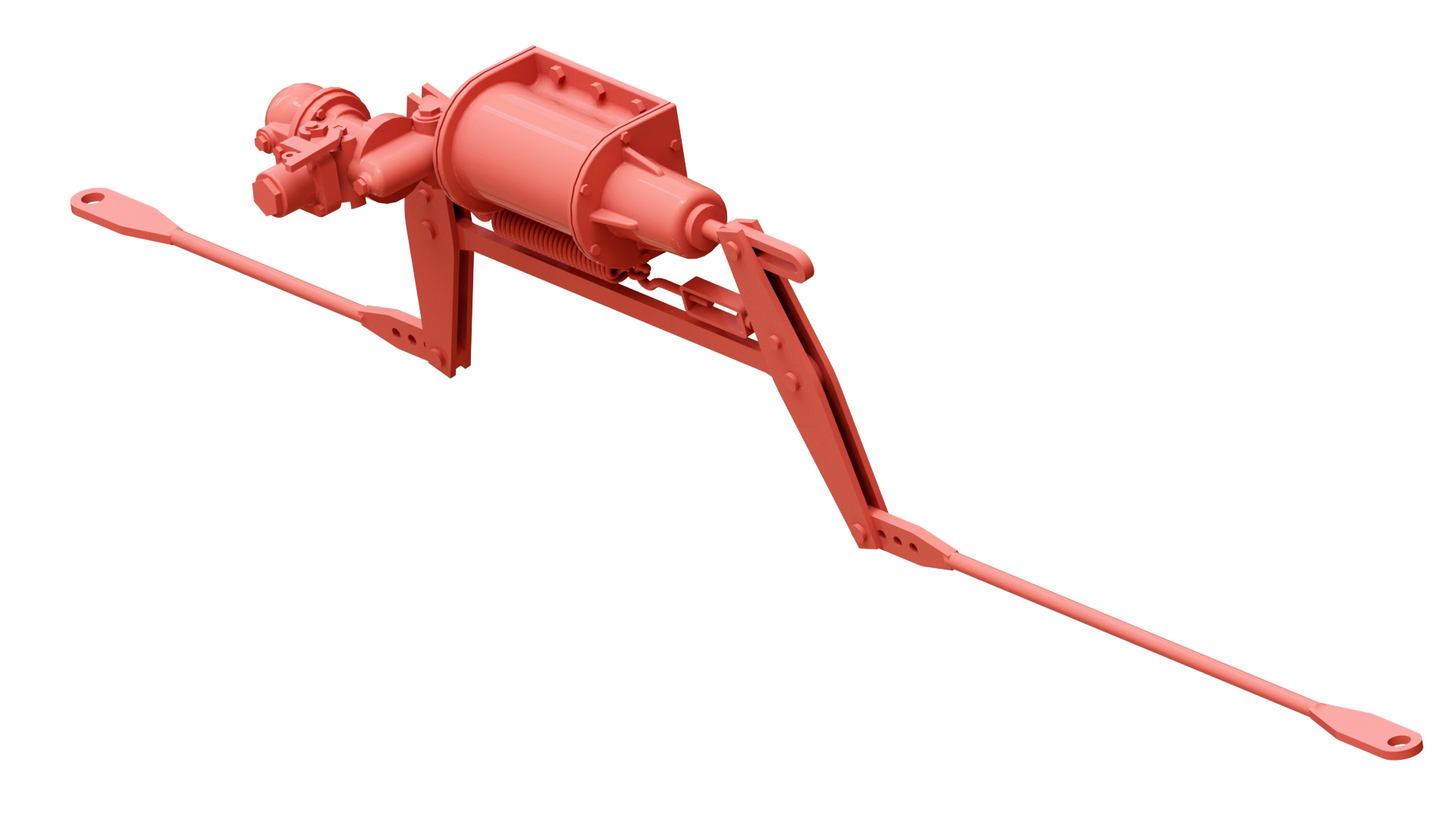

Le tout forme un sous ensemble.

Comme d'habitude, si vous voyez quelque chose qui ne va pas, faites-le moi savoir !
