Poursuivons la réalisation de l'unité de filtrage et d'extraction : ma première idée a consisté à fermer l'angle supéro-interne de la caisse par une plaque de médium disposée à 45°, qui porterait les filtres. Mais les parois latérales et le fond non rectilignes m'en ont vite dissuadé car il faudrait des découpes à la précision millimétrique pour garantir l'étanchéité. De plus, quand on connait le coefficient de dilatation du plastique ...
La seconde idée a été logiquement de chercher une boite plastique type Tupperware (étanche donc) et d'y fixer d'un coté l'extracteur et de l'autre les filtres. Las, impossible de trouver un modèle suffisamment long et étroit (style boîte à pain) ayant au moins 100 mm de profondeur et 600 mm de longueur (j'aurais pu facilement la fabriquer de toute pièce en bois, mais ce n'est alors plus du MiMo !).
Il convient donc de splitter ce caisson intégré idéal en ses 3 constituants : l'extracteur et les 2 porte-filtres !

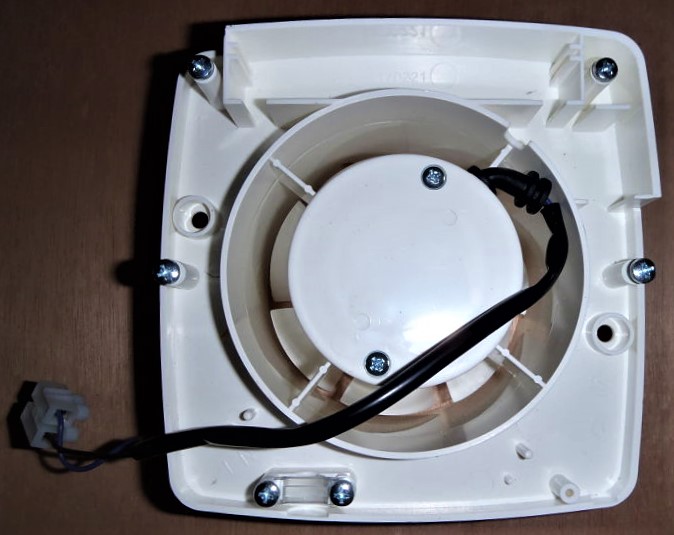

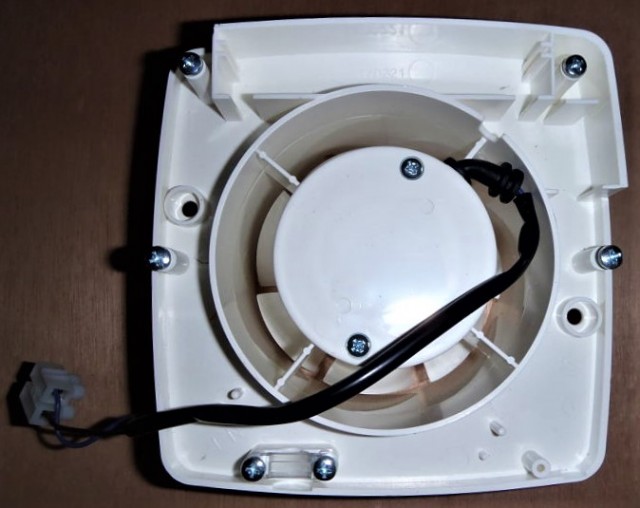

La façade (intérieure) de l'extracteur est démontée et laisse apparaître 3 cloisons inopportunes autour du tunnel contenant le bloc moteur / hélice

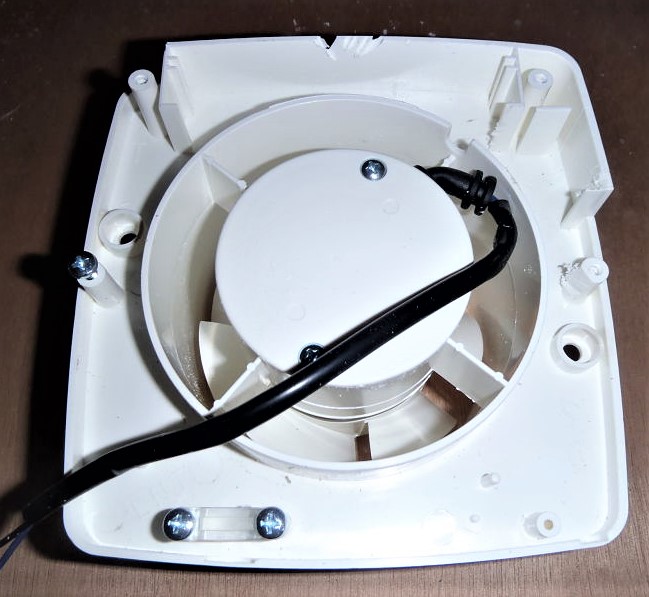

Elles sont arasées proprement afin de dégager un cylindre régulier. La hauteur est mesurée ...

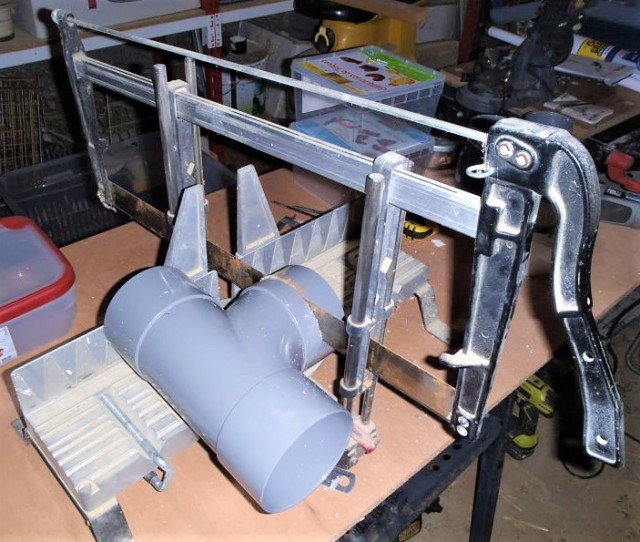

et reportée sur une dérivation femelle/femelle en T de 100 mm de diamètre. L'excédent est coupé à la scie.

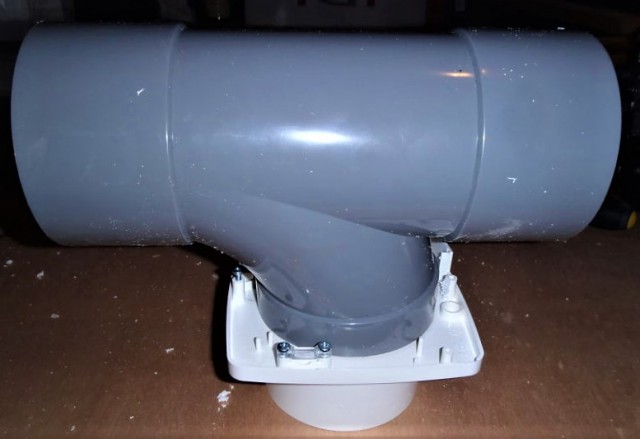

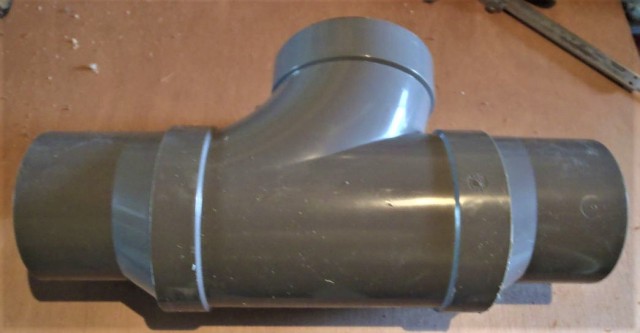

La partie centrale du T coiffe parfaitement et sans jeu l'entrée de l'extracteur.
La seconde idée a été logiquement de chercher une boite plastique type Tupperware (étanche donc) et d'y fixer d'un coté l'extracteur et de l'autre les filtres. Las, impossible de trouver un modèle suffisamment long et étroit (style boîte à pain) ayant au moins 100 mm de profondeur et 600 mm de longueur (j'aurais pu facilement la fabriquer de toute pièce en bois, mais ce n'est alors plus du MiMo !).
Il convient donc de splitter ce caisson intégré idéal en ses 3 constituants : l'extracteur et les 2 porte-filtres !
La façade (intérieure) de l'extracteur est démontée et laisse apparaître 3 cloisons inopportunes autour du tunnel contenant le bloc moteur / hélice
Elles sont arasées proprement afin de dégager un cylindre régulier. La hauteur est mesurée ...
et reportée sur une dérivation femelle/femelle en T de 100 mm de diamètre. L'excédent est coupé à la scie.
La partie centrale du T coiffe parfaitement et sans jeu l'entrée de l'extracteur.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5056
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 179 fois
- A été remercié : 184 fois
Re: cabine de peinture "MiMo"
La jonction du T et des boîtes à filtre est assurée par une réduction 100/80 dont l'excentrement favorisera la mise en place et donc la fixation de celles-ci. Ici également, on recoupe les emmanchements pour diminuer l'encombrement total dans la cabine. Par fainéantise, j'ai gardé la cote de l'extracteur, les becs du pied à coulisse servant de trusquin ...

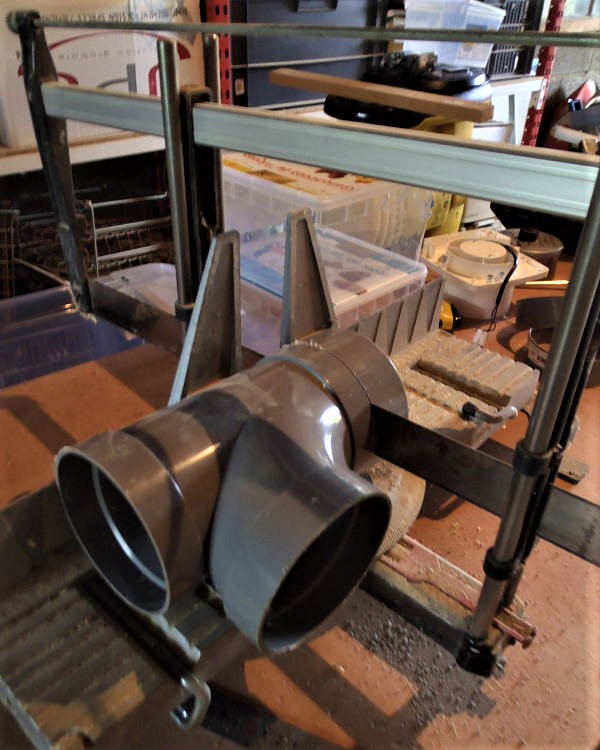

On recoupe donc à la même cote les 2 extrémités du T ...

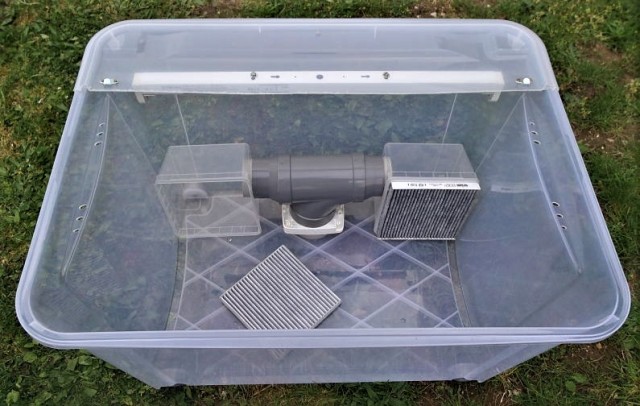

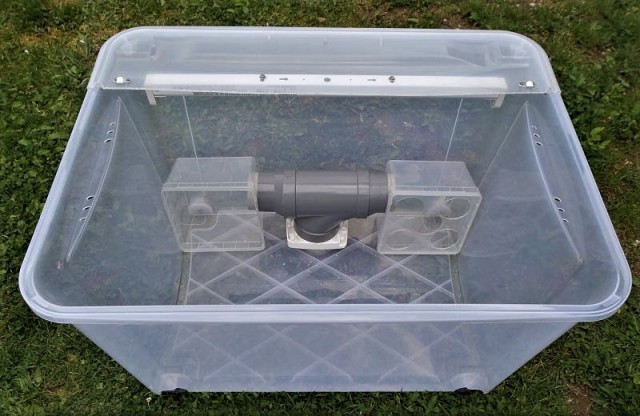

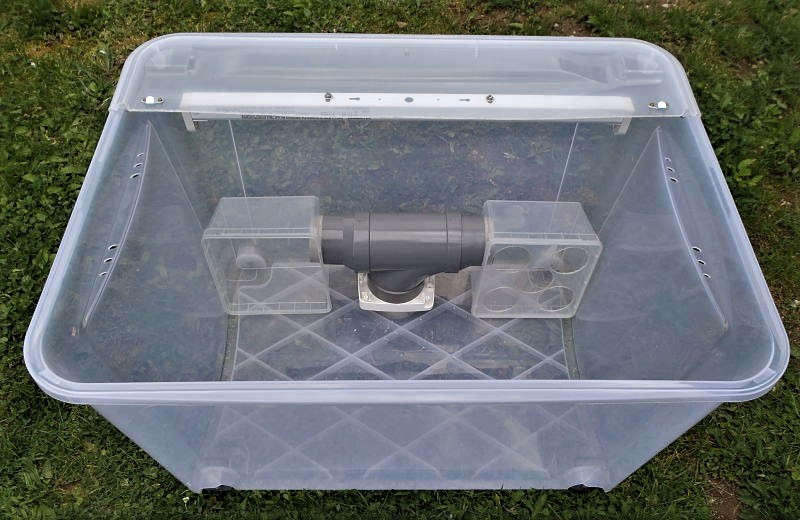

et l'on obtient ceci !
Coût : 5,25 € pour le T et 8,40 € pour les 2 réductions, soit 13, 65€ . Et c'est même pas du Nicoll !
On recoupe donc à la même cote les 2 extrémités du T ...
et l'on obtient ceci !
Coût : 5,25 € pour le T et 8,40 € pour les 2 réductions, soit 13, 65€ . Et c'est même pas du Nicoll !
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
-
- Platinum
- Messages : 1380
- Enregistré le : 26 mars 2020, 18:05
- A remercié : 21 fois
- A été remercié : 11 fois
Re: cabine de peinture "MiMo"
Que vas-tu mettre dans tes tubes de 80mm pour la filtration ? N'as-tu pas peur que ta ventilation ne soit pas assez forte pour filtrer ?
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude
- cdz183
- Platinum
- Messages : 5056
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 179 fois
- A été remercié : 184 fois
Re: cabine de peinture "MiMo"
Ben, 90 m3/h, ça me parait plus que correct, Cédric ! Le problème réside surtout dans la résistance à l'écoulement que génèrent les filtres et à la perte de charges des coudes. D'où la nécessité d'avoir une grande surface filtrante et un diamètre croissant sur le circuit d'évacuation. Donc les filtres ne seront pas des disques de 80 mm de diamètre, mais des carrés 6 fois plus grands.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
-
- Platinum
- Messages : 1380
- Enregistré le : 26 mars 2020, 18:05
- A remercié : 21 fois
- A été remercié : 11 fois
Re: cabine de peinture "MiMo"
Okok
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude
- cdz183
- Platinum
- Messages : 5056
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 179 fois
- A été remercié : 184 fois
Re: cabine de peinture "MiMo"

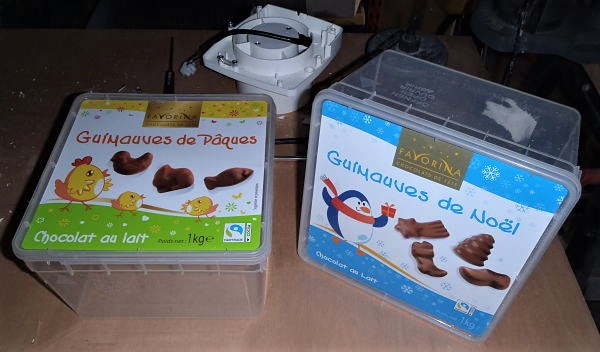

Les boîtes à filtre doivent mesurer au moins 100 mm de profondeur et avoir une façade de 200 X 200 mm maxi pour pouvoir être placée de part et d'autre du T de l'extracteur. Des boîtes de confiserie (guimauves par ailleurs excellentes...) que j'avais gardées pour du rangement de brol s'avèrent avoir les bonnes dimensions : banco !
