Re: STEF OCEM kit du CDZ

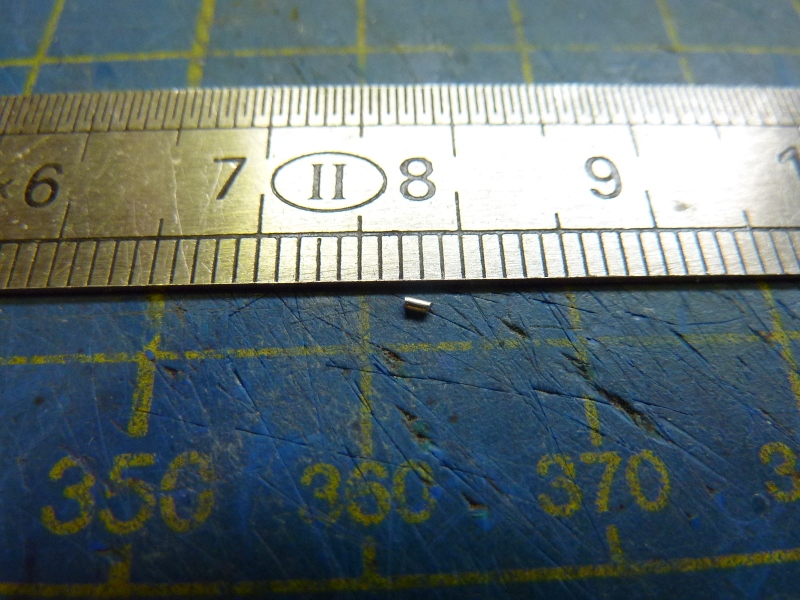

Manfred : une photo de la taille des petits morceaux de soudure que j'utilise. C'est largement suffisant
Daniel
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
-
trainmanni
- Debutant
- Messages : 10
- Enregistré le : 01 janv. 2020, 12:58
- Prénom : Manfred
- Localisation : Ihringen/Allemagne
Re: STEF OCEM kit du CDZ
M E R C I
J'ai souvent pris 3 - 4 mm, et a l'epoche, j'aurais utilisé l'étain épais!
...et maintenant je me frappe la tête avec un marteau !
Merci beaucoup mon professeur. Avec ton aide et tes indices, ce sera mieux
Amicalement
Manni
J'ai souvent pris 3 - 4 mm, et a l'epoche, j'aurais utilisé l'étain épais!
...et maintenant je me frappe la tête avec un marteau !
Merci beaucoup mon professeur. Avec ton aide et tes indices, ce sera mieux
Amicalement
Manni
membre du CdZ No. 1305
Re: STEF OCEM kit du CDZ
Ce fil sur le montage pas à pas du kIt des wagons couverts OCEM 1929 du Cercle est le complément idéal de la notice de Christian.
Il faudrait en faire la promotion auprès des heureux possesseurs du kit.(par Entrevoie , le site et ou le Bulletin)
Je pense sincèrement persuadé qu'un bon nombre passerait à l'acte (du montage!)
J'en toucherait 2 mots à l'ami Didier (Prédhomme)
Bon courage
Bertrand Raby
Il faudrait en faire la promotion auprès des heureux possesseurs du kit.(par Entrevoie , le site et ou le Bulletin)
Je pense sincèrement persuadé qu'un bon nombre passerait à l'acte (du montage!)
J'en toucherait 2 mots à l'ami Didier (Prédhomme)
Bon courage
Bertrand Raby
Bertrand Raby
-
cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: STEF OCEM kit du CDZ
C'est la philosophie 3M : moins, mais mieux !
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
-
pelican
- Platinum
- Messages : 3219
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 311 fois
- A été remercié : 308 fois
Re: STEF OCEM kit du CDZ
Ca va bien m'aider quand je commencerai le montage de mon wagon
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
)-
Daniel67
- Platinum
- Messages : 3109
- Enregistré le : 26 févr. 2014, 15:56
- Localisation : Strasbourg
- A remercié : 34 fois
- A été remercié : 68 fois
Re: STEF OCEM kit du CDZ

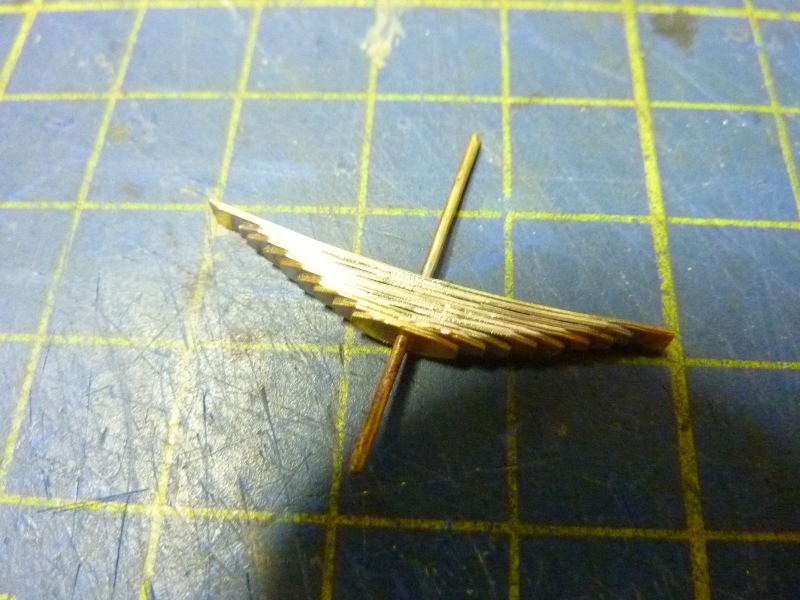

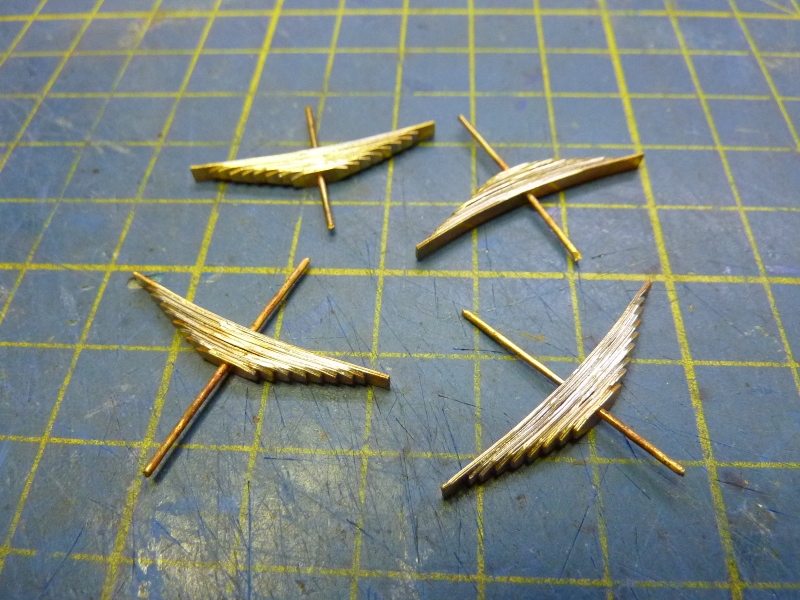

On passe aux ressorts de suspension. Soudure des lames 18 les unes après les autres sur une pige de 0,8 mm après étamage. Ne surtout pas essayer de souder toutes les lames en une fois pour gagner du temps.

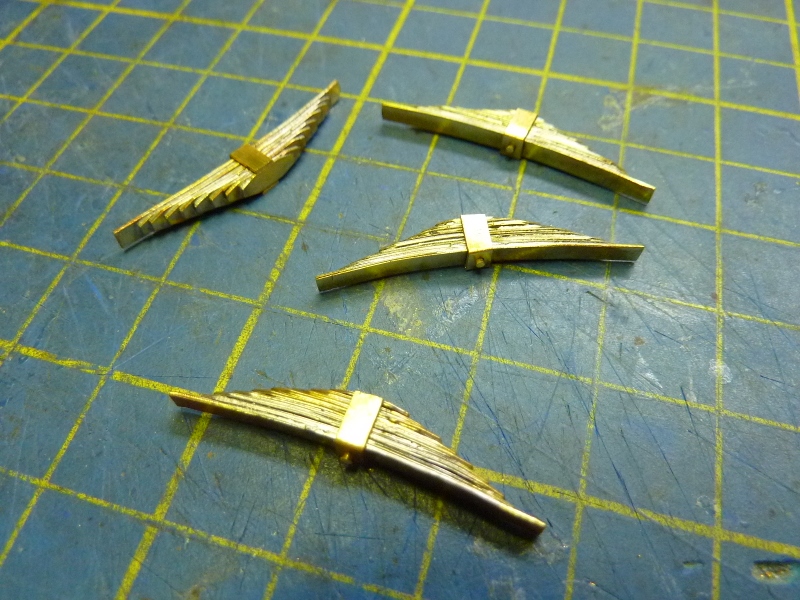

Puis soudure des brides n°19
Opération suivant : préparation d'un gabarit de montage.
A suivre ...
Puis soudure des brides n°19
Opération suivant : préparation d'un gabarit de montage.
A suivre ...
Daniel
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
-
Bagages Express
- Platinum
- Messages : 2350
- Enregistré le : 02 avr. 2008, 11:42
- A remercié : 118 fois
- A été remercié : 201 fois
Re: STEF OCEM kit du CDZ
Bonjour Daniel
Est-ce que les lames sont pré percées pour insérer la pige ?
Est-ce que les lames sont pré percées pour insérer la pige ?
-
Daniel67
- Platinum
- Messages : 3109
- Enregistré le : 26 févr. 2014, 15:56
- Localisation : Strasbourg
- A remercié : 34 fois
- A été remercié : 68 fois
Re: STEF OCEM kit du CDZ
Oui, David, par photogravure.Bagages Express a écrit : ↑15 oct. 2020, 12:11 Bonjour Daniel
Est-ce que les lames sont pré percées pour insérer la pige ?
Daniel
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
-
Daniel67
- Platinum
- Messages : 3109
- Enregistré le : 26 févr. 2014, 15:56
- Localisation : Strasbourg
- A remercié : 34 fois
- A été remercié : 68 fois
Re: STEF OCEM kit du CDZ

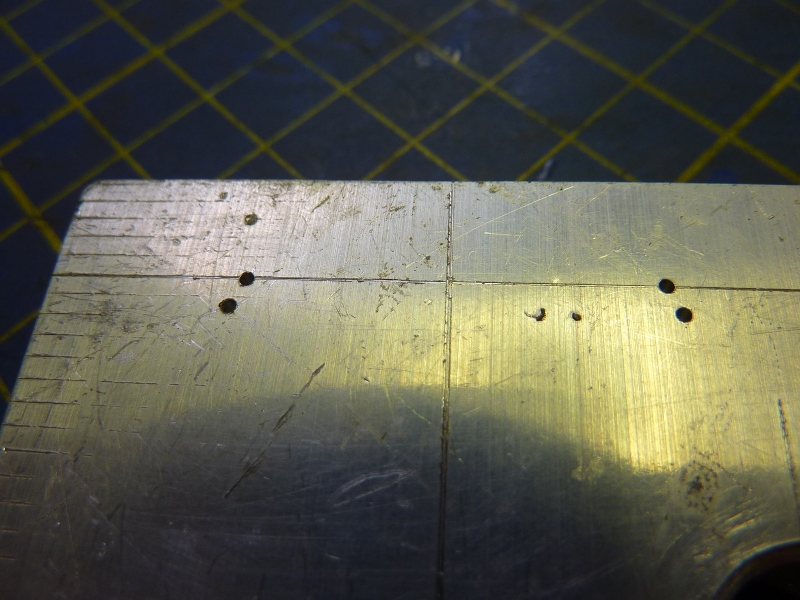

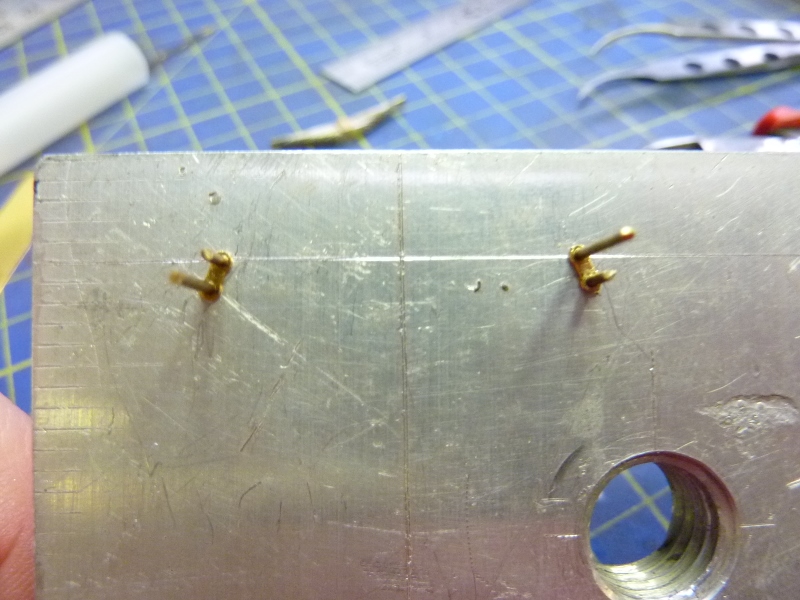

Le gabarit de montage dans un vieux bout d'alu (pour éviter que la soudure prenne dessus). De la précision est nécessaire pour le respect des dimensions, de la symétrie et de l'orthogonalité des perçages à 0,8.

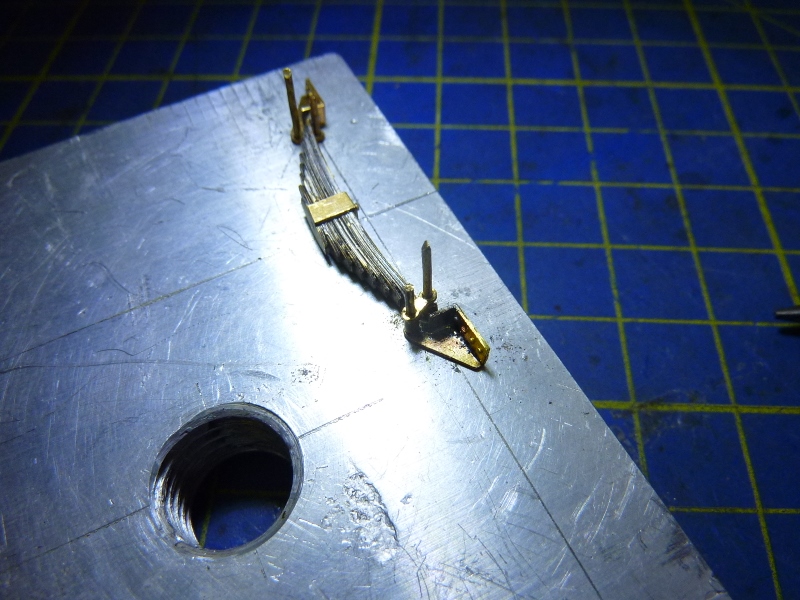

Positionnement sur le gabarit des supports 17 après mise en forme et rivetage, et première soudure

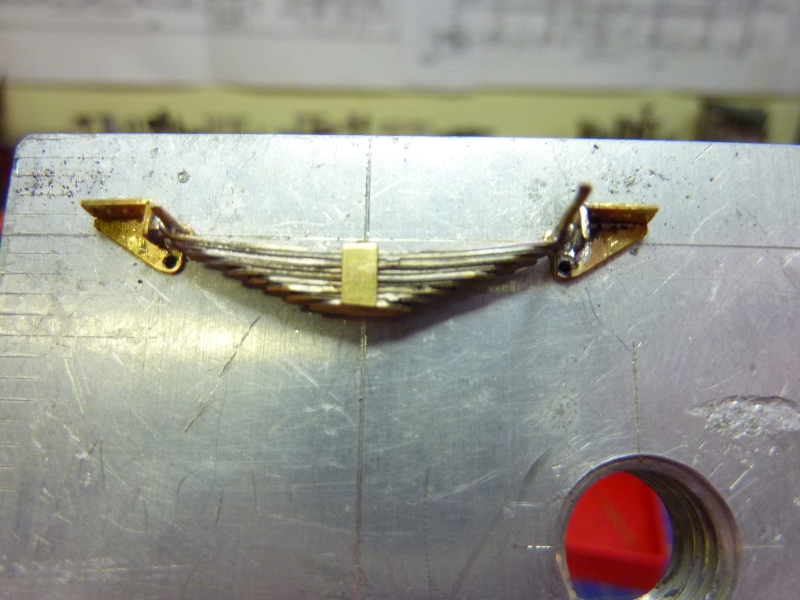

Préparation de petits bouts de tube de 1,3 mm et de 2,3 mm de long enfilés sur le seconde pige de 0,8, et mise en place de la menotte 21 sur les deux piges. C'est plus compliqué à expliquer qu'à faire

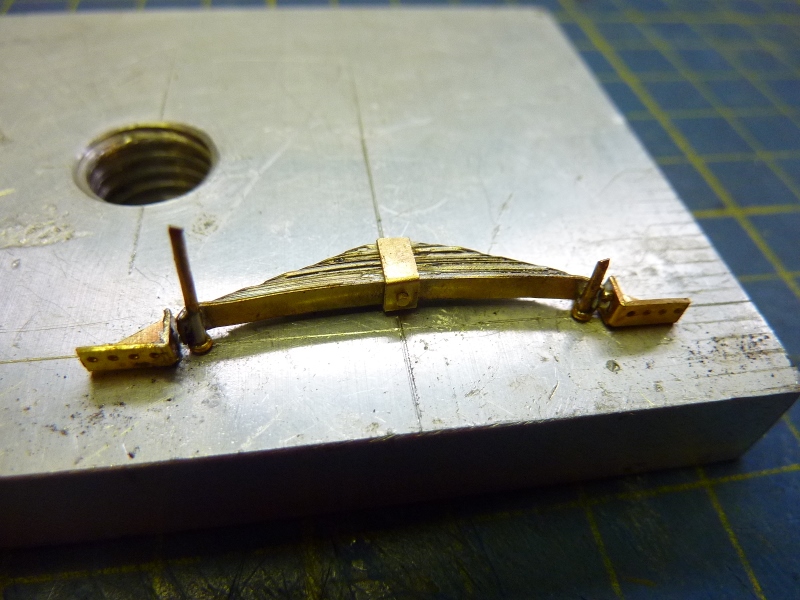

Et évidemment on soude le tout
Positionnement sur le gabarit des supports 17 après mise en forme et rivetage, et première soudure
Préparation de petits bouts de tube de 1,3 mm et de 2,3 mm de long enfilés sur le seconde pige de 0,8, et mise en place de la menotte 21 sur les deux piges. C'est plus compliqué à expliquer qu'à faire
Et évidemment on soude le tout
