Voici ma méthode pour fabriquer des bogies en zéro, motorisés ou non.
C'est un peu à l'arrache cette fabrication, car je me suis lancé dans l'inconnu. Ca donne un résultat moyen, pour beaucoup de travail, mais cela fonctionne quand même.
Le but est d'avoir un bogie moteur, pouvant être directement placé sous l'autorail.
Pour cette fabrication, l'assemblage par soudure des éléments est hasardeux. C'est un peu au pif, et l'assemblage reste approximatif au niveau géométrie et distance vis sans fin / engrenage.
La surface de cuivre est importante. Il faut un fer à souder d'au moins 40 Watts.
Et si une personne pourrait fabriquer les plans 3D et les partager, ce serait formidable.
On peut utiliser le moteur HH5221 334467, longueur hors tout = 4,75 cm, cage = 26,6 * 15,4 :
https://fr.aliexpress.com/w/wholesale-324467-motor.html
Des essieux 912 ETS 1,5 mm :
https://www.lestrainsdedaliplumes.com/l ... etail.html
J'ai mesuré 4 mm pour le diamètre de l'axe intérieur.
Des roulements à billes de diamètre 4 mm intérieur : 4*8*3 :
https://fr.aliexpress.com/w/wholesale-r ... 4*8*3.html
L'idéal serait d'utiliser un engrenage d'au moins 20 dents sur les essieux, pour aller en face des vis sans fin.
On a un exemple ici pour le HO :
https://cults3d.com/fr/mod%C3%A8le-3d/j ... ons-4-et-5

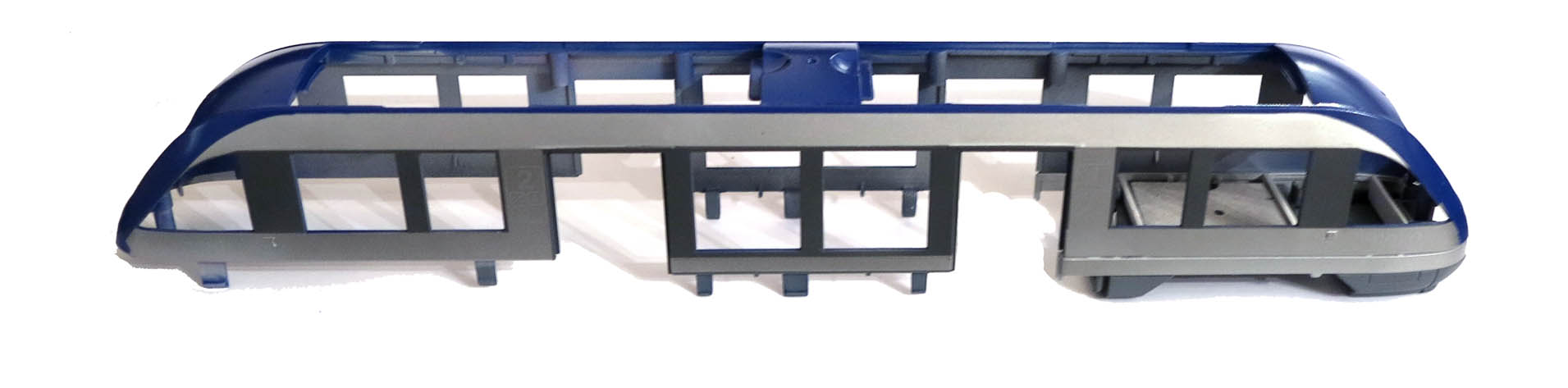

Sinon, on démonte complètement le TRAM CITY.

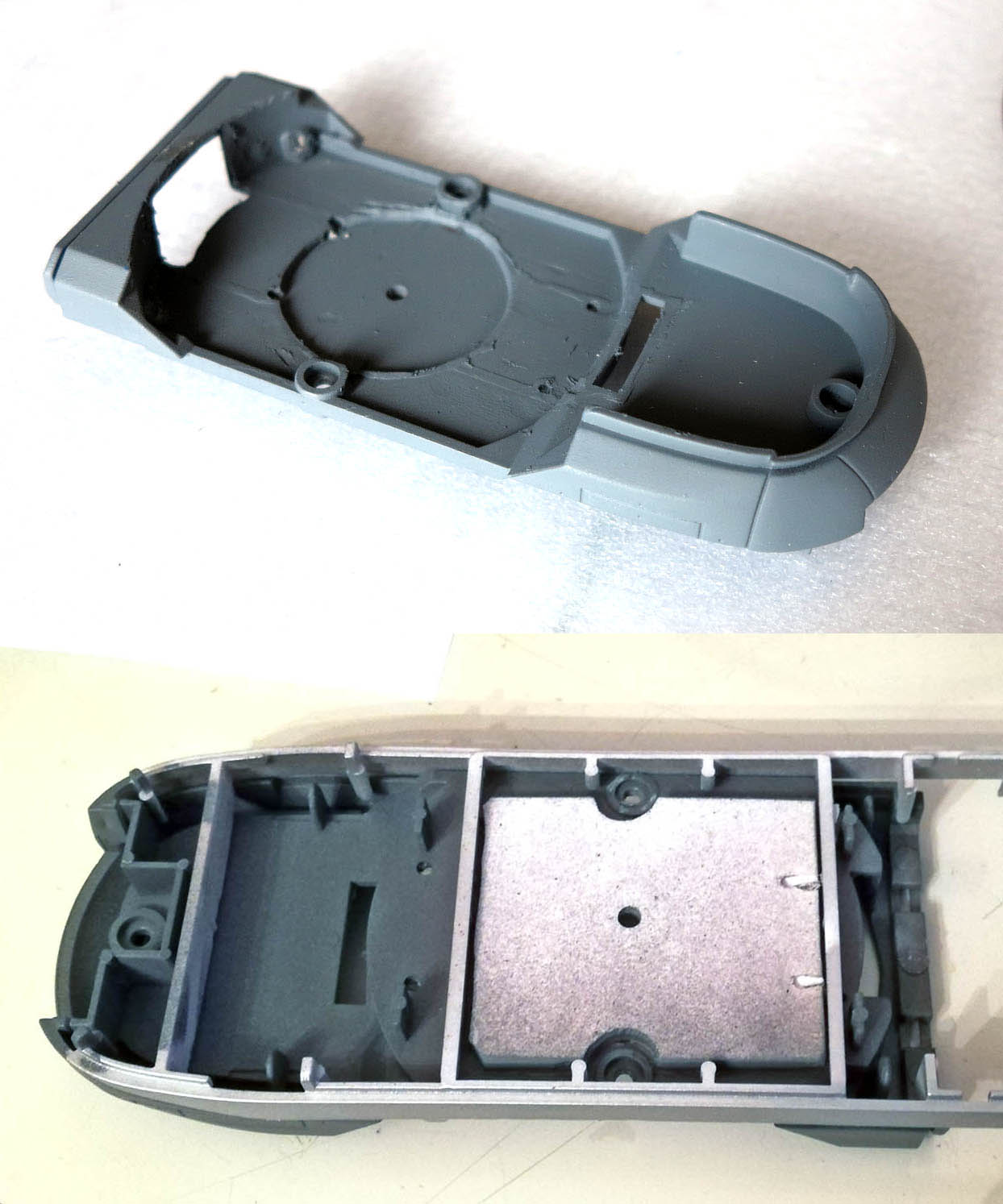

On prend les deux extrémités au dessus des bogies.

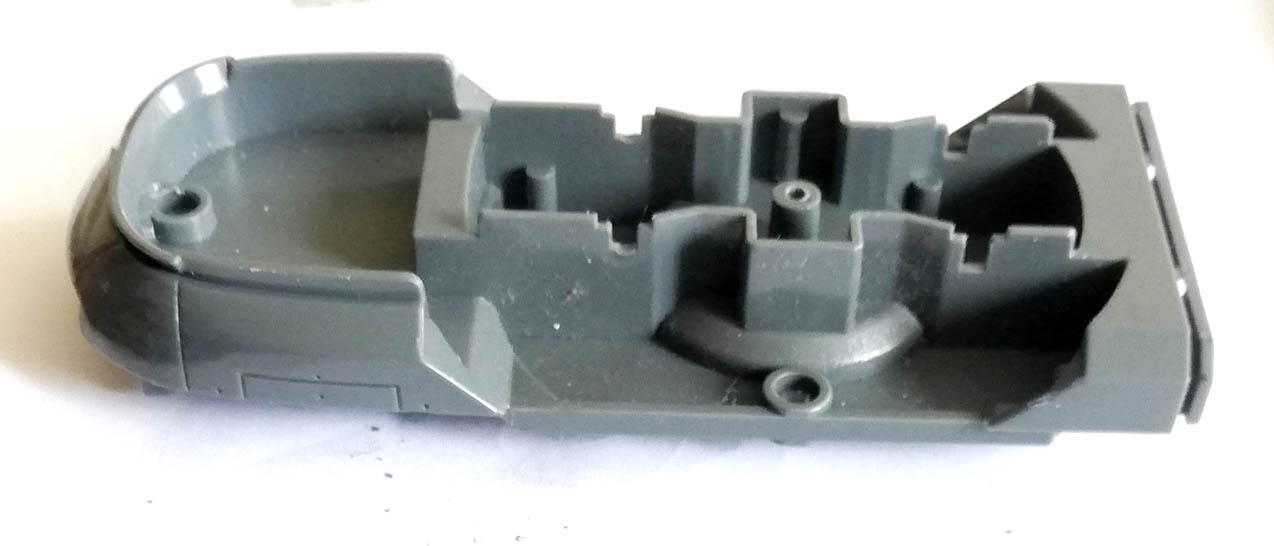

D'origine les bogies sont fixes, mais si l'on supprime les supports, ils auront la place pour pivoter.

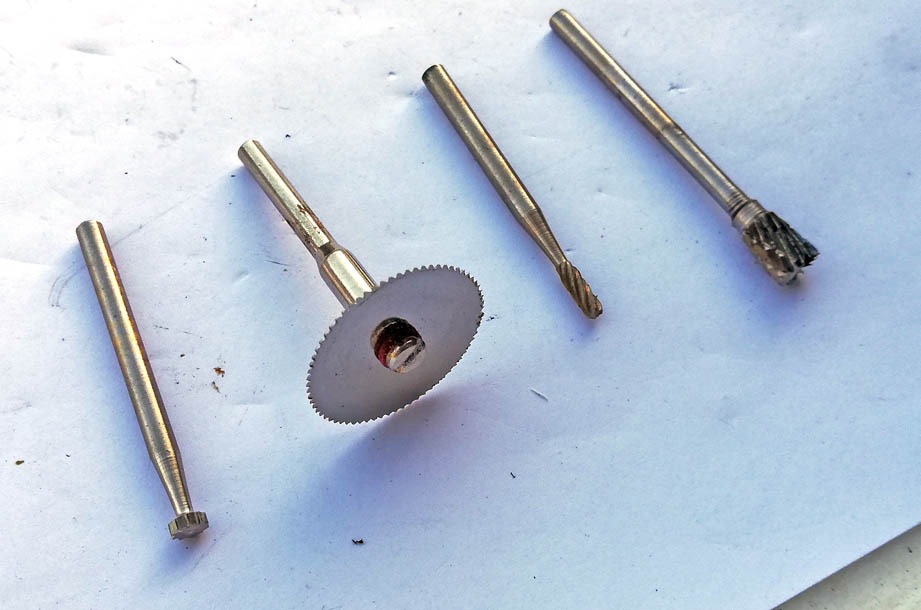

Utiliser ces outils. J'ai aussi supprimé le dôme central. Dans ce cas, il faut utiliser les outils des deux cotés du morceau, pour l'enlever. Le plastique est épais, et cela prend du temps.
On collera sur le dessus une plaque en plastique de 2 à 3 mm d'épaisseur (4,7 * 4,1 cm). Attention, il faut que cette plaque s'insère bien dans le support blanc du dessus.
On perce la plaque bien au centre, avec un trou de 3 mm de diamètre.
Ici la plaque est déjà collée et peinte.

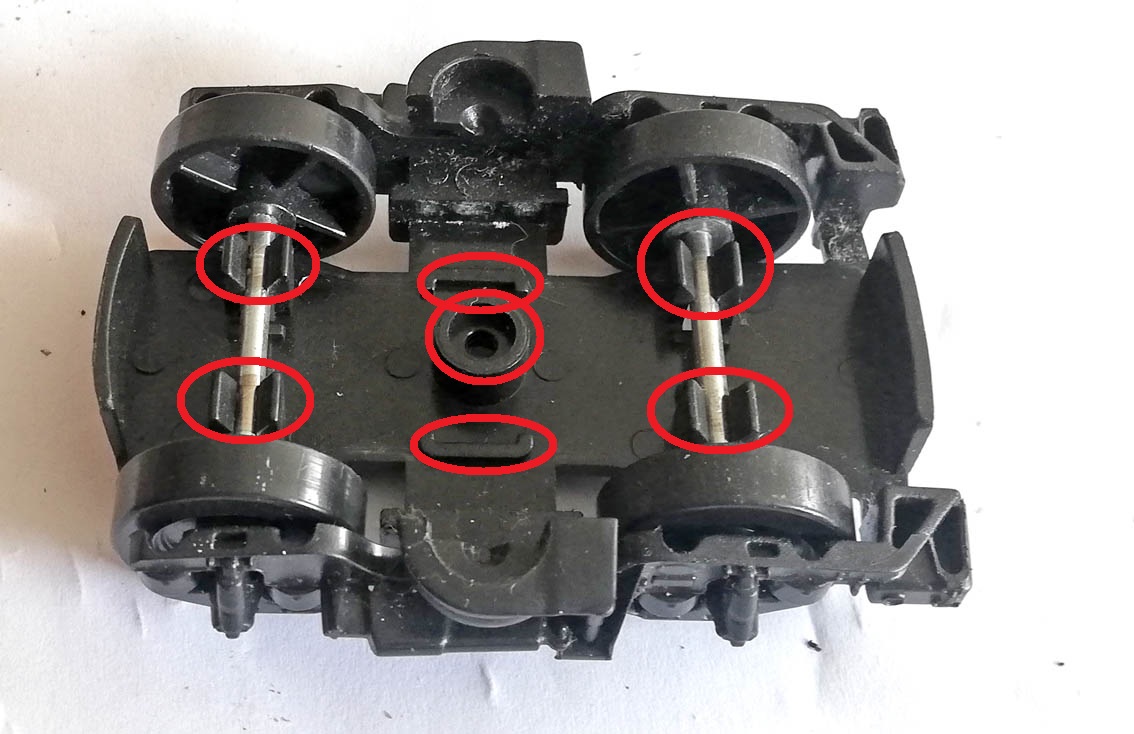

Sur les bogies, on supprime les éléments suivants, pour que le fond du bogie soit plat.

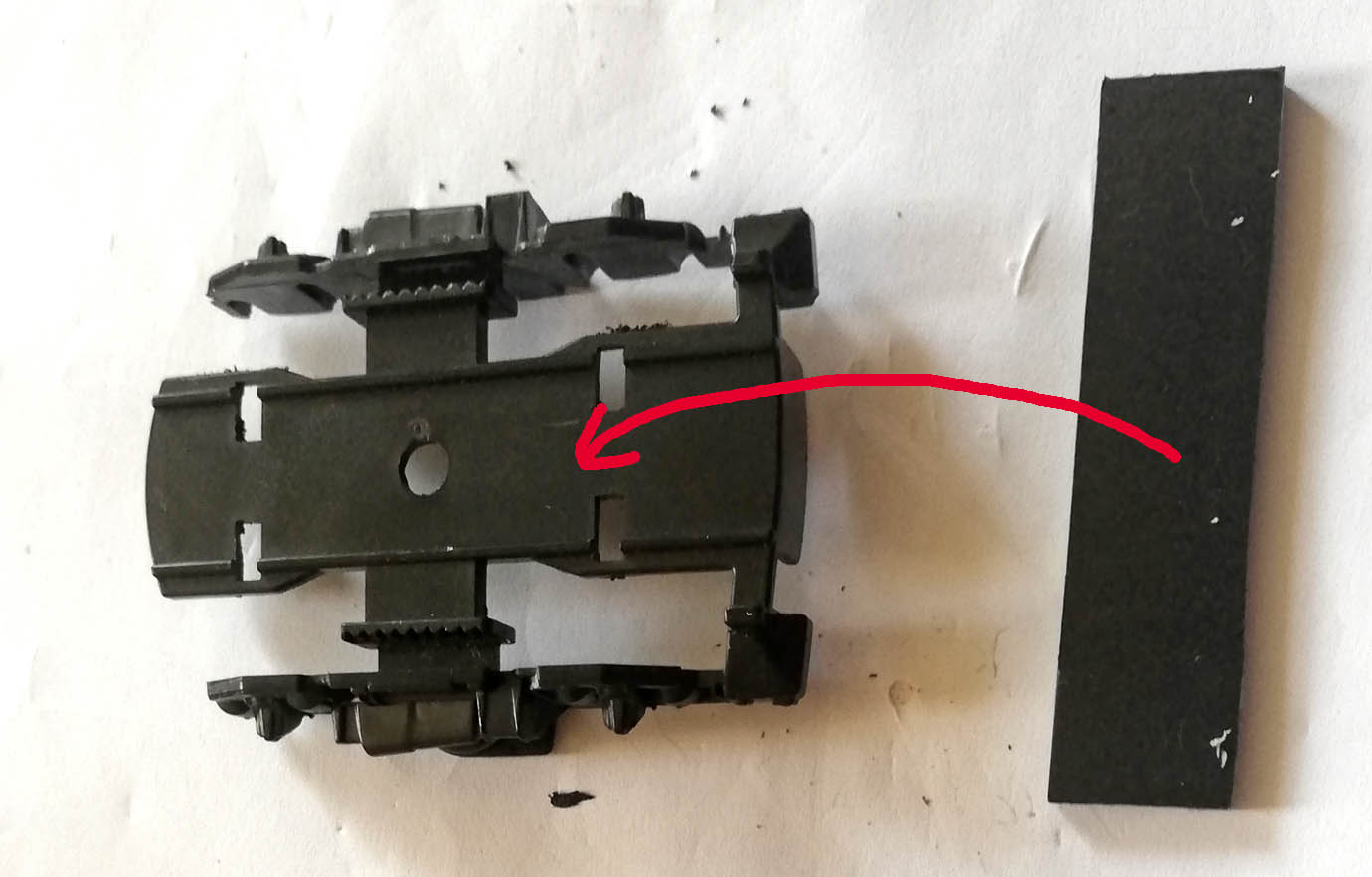

A ce moment, il faut coller une plaque sous le bogie pour le consolider. Prendre une plaque de 3 mm d'épaisseur maximum. Dimensions = 1,6 * 6,5
cm.
