Remplacement des essieux sur les voitures LIMA

[Jean-Luc92]

Bonjour

Je présente ici l'amélioration des anciennes voitures LIMA à l'échelle O 1/43, avec le remplacement des essieux, l'ajout de prise de courant sur les bogies, la mise en peinture, la décoration des compartiments, l'installation de feux à leds rouges, l'ajout de mains montoires, l'ajout de chrome autour des fenêtres, l'ajout des aménagements de la voiture restaurant et des cuisines, et la présentation d'un montage électronique pour l'éclairage en analogique.

Mise à jour au 17/03/2024 - Les fichiers d'impression disponibles en téléchargement sont :
- Lima O - Voiture toilettes et restaurant.pdf (voir page 2 ici : https://cercleduzero.org/forum/viewtopi ... 85#p107785)
- Lima O - Voiture porte inter-voiture type Corail orange.pdf (voir page 3 ici : https://cercleduzero.org/forum/viewtopi ... 30#p108130)
- Lima O - Montage électronique pour l'éclairage en analogique gratuit en libre service (voir page 4 ici : https://cercleduzero.org/forum/viewtopi ... 09#p107609)

Pour l'amélioration d'une BB 67001 LIMA à l'echelle O 1/43, ça ce passe ici : https://cercleduzero.org/forum/viewtopi ... 290#p98290


Avant de présenter ce changement d'essieux par un modèle métallique, j'ai une question.

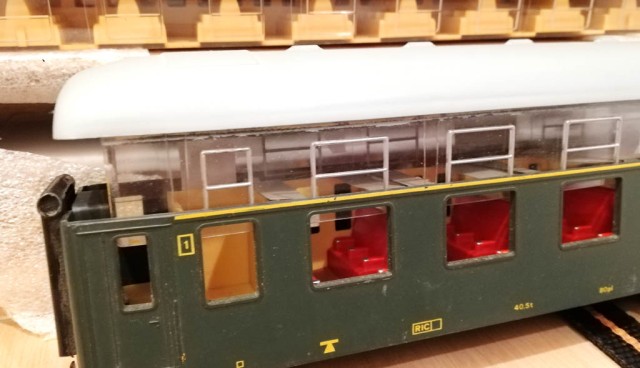

Je vais avoir besoin de démonter et remonter plusieurs fois ces voitures LIMA. A chaque fois, la partie métallisée autour des fenêtres en prend un coup. Je voudrais savoir, si vous avez fait quelque chose pour éviter d'abimer le chrome de ces fenêtres, découpe et collage des fenêtres par exemple ?

Avez-vous déjà peint en brillant le tour des fenêtres qui ne l’étaient pas d'origine ?

A+

[Mauro]

les fenêtres verrouillent le toit en place. vous pouvez les couper et les coller en place, mais le toit ne s'adapterait pas bien. vous pouvez peindre les cadres avec un marqueur de couleur aluminium à pointe fine.

[Jean-Luc92]

Bonjour,

Merci pour votre avis pour le toit.
Peindre les cadres avec un marqueur alu, j'ai déjà fait en HO, mais ça fait plutôt dessin de fin de maternelle, ça bave et déborde partout. Y a-t-il une astuce car le liquide est très fluide ?

J'ai remplacé les essieux en plastique des voitures LIMA, pour leurs apporter l'éclairage et faire fonctionner le BAL à détection de courant.

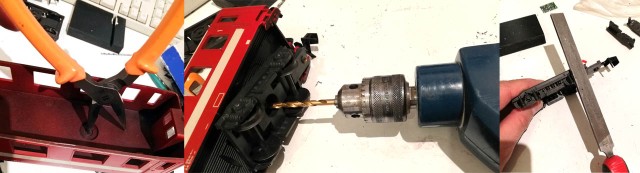

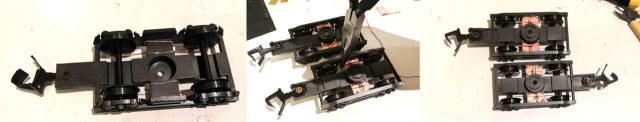

Après l'ouverture de la voiture LIMA, il faut faire sauter le rivet qui tient le bogie. Bloquer le rivet d'un coté, et utiliser un foret de 4,5 mm. Arrêter dés que le rivet est coupé.
Ensuite limer à plat l'inscription "RIV" sur chaque boite d'essieux, pour pouvoir centrer le foret par la suite.

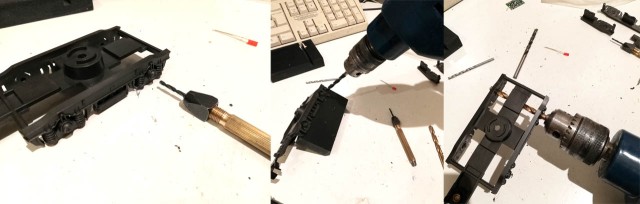

Pour chaque boite d'essieux, faire un avant trou de centrage à la main, ou à la mini perceuse. 2 mm de profondeur suffisent.
Percer très lentement avec un foret de 5 mm à bois, en s'arrêtant à chaque coup de perceuse pour faire refroidir le foret. Le plastique du bogie fond très facilement. Je tenais le bogie dans la main, avec un martyr juste derrière, pour recentrer le foret, surtout au départ.

Utiliser impérativement un foret à bois bien aiguisé. Un foret pour le métal fait exploser le plastique.
Une fois les trous réalisés, utiliser ce coup-ci un foret métal de 5 mm et passer dans chaque trou, pour avoir un alésage droit de part en part.

Donner un coup de lime ou autre pour faire une entaille uniquement d'un coté pour faciliter l'insertion du nouvel essieu. Sans cela, le plastique se cassera.
Insérer l'essieu.

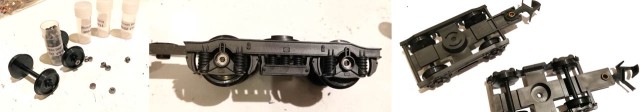

J'avais acheté dans cette boutique 200 roulements miniatures MR52ZZ 2x5x2.5(mm) en Acier Chromé pour 74 euros en 2023, avec livraison gratuite : https://fr.aliexpress.com/item/32951662 ... pt=glo2fra
Sinon sur Aliexpress chercher "MR52ZZ" : https://fr.aliexpress.com/w/wholesale-M ... t.search.0

J'ai trouvé les essieux métalliques "912 ETS" ici : https://www.lestrainsdedaliplumes.com/l ... etail.html

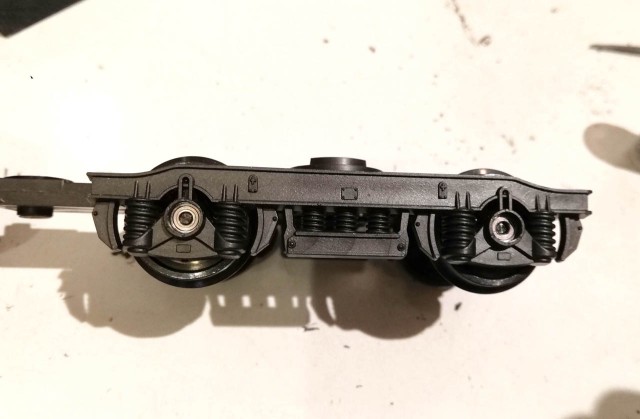

Mettre en place par l'extérieur les deux roulements. Il y a un coté du roulement qui s'insère plus facilement sur l'essieu.

Ce ne sont pas des essieux à pointes, mais des essieux pour paliers.

Au final, une fois les roulements bien positionnés, mettre un tout petit point de fer à souder sous la boite de roulement, à coté du roulement pour éviter que le roulement ne s'échappe.

Je viens de poser mon 136 éme roulements.
Remarque : Il n'y pas de jeu horizontal pour les essieux, contrairement aux essieux à pointe. Sur quelques bogies, une roue est surélevée de 0,5 mm, quand l'on pose le bogie sur une surface plane. Une fois tout en place, ça devrait rentrer dans l'ordre.

La suite au prochain épisode.
A+
Toutes mes photos sont ici libres de droit et peuvent être reprises ou copiées.

[Mauro]

félicitations, beau travail avec les chariots.
pour le marqueur, ça dépend peut-être du type, je ne pourrais pas vous le dire. mais pourquoi faut-il constamment ouvrir le toit ?

[Jean-Luc92]

Quand on referme le toit, on s’aperçoit que la lumière est trop faible ou trop forte, qu'un personnage s'est décollé, qu'on voulait mettre des rideaux...

[tramus]

Pour ma part, lorsque je dois (ou je veux) repeindre des contours de fenêtres, j'utilise de la peinture normale et je l'applique délicatement avec un cure dent en laissant le coté que je tiens en dehors du carde le la pique avec la peinture a raz du cadre. Ainsi, s'il y a un coulée, elle se fait en dehors, sur la partie qui est derrière la caisse et ne se voit pas. Si on rate son coup, on nettoye et on recommence.

[OUEST7627]

Superbe ce tuto sur le remplacement des essieux, cela peut s'appliquer à tant de matériels anciens, merci.

[Jean-Luc92]

Bonjour,

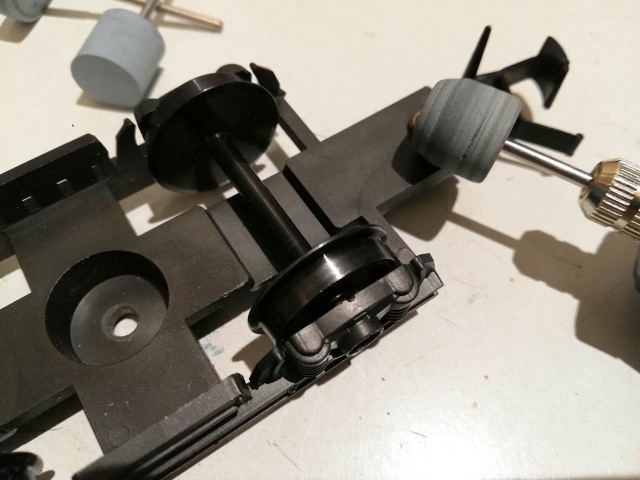

Pour favoriser le passage du courant sur les roues, je polis la bande de roulement avec un polissoir silicone.
Ca existe en rose (Grain très fin) et Bleu (Grain fin).
Exemples :
https://www.selforparis.com/fr/selforpl ... r=#2281236
https://www.selforparis.com/fr/selforpl ... r=#2281239
http://www.pouget-pellerin.com/polissoirs_3_.html

Il faut toujours commencer par le rose, et si ce n'est pas assez fort, passer au bleu. Si l'on utilise directement le bleu, par exemple ça rayerai le laiton (métal tendre) plutôt que de le polir.

Je nettoie ensuite la bande de roulement avec un aérosol pour contact et un chiffon, qui laisse une pellicule d'huile. Ca retarde l'oxydation.

J'ai reçu d'occasion, des voitures Lima avec les bogies en miettes.
C'est impossible à recoller correctement.

Pour les remettre en état de roulement, j'ai fondu au fer à souder des chutes de maquettes sur les parties à réassembler.
Ce n'est pas facile d'obtenir un beau résultat, mais c'est assez solide.

A+

[Jean-Luc92]

Bonjour,

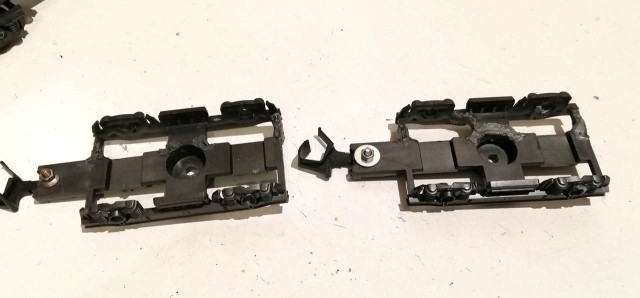

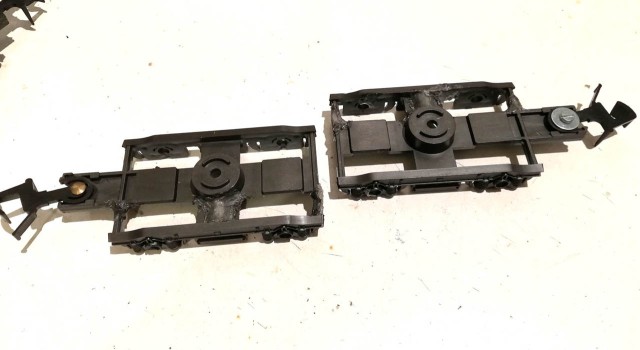

Pour installer les prises de courant sur les bogies des voitures Lima, j'ai découpé des petits morceaux de circuit imprimé de 0,8 mm d'épaisseur.
J'ai soudé au centre, une fine lamelle de cuivre de 0,3 mm d'épaisseur, pour surélevé la prise de courant.

Les prises de courant sont en chrysocale de 0,1 mm d'épaisseur et 2 mm de large.
On en trouve ici : "Chercher Phosphoreux Bronze plaque" ou "C5191". https://fr.aliexpress.com/w/wholesale-C ... t.search.0
Attention, sur Aliexpress, bien relire ce que l'on achète (quantité, taille, délai,...).

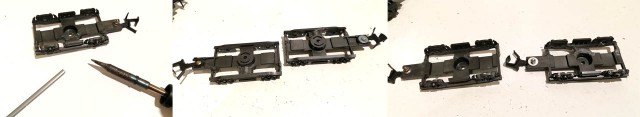

Je les mets en forme sur une empreinte en appuyant dessus avec un tournevis.

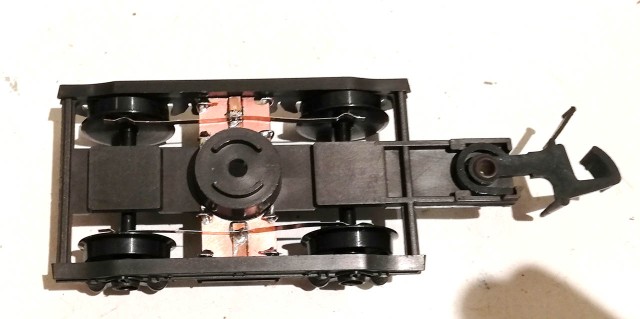

Je soude deux fils de cuivre de 4 cm de long.
Je fais le tour des bogies avec, et je soude l'extrémité des fils au circuit imprimé.

On dépose de la soudure au milieu des lamelles de prise de courant.
On soude les lamelles droites.

Ensuite, en faisant glisser une pince plate, on incurve ces lamelles pour qu'elles appuient sur le flanc intérieur des roues.

A+

[OUEST7627]

Vraiment bien ce tutoriel avec les liens des pièces et le détail de ses travaux, bravo
