Un réducteur sur base Faulhaber 2020B pour locotracteur

[jld31250]

Voici des précisions sur mon réducteur pour tous ceux qui sont intéressés:

Les dimensions sont strictement compatibles avec l'ensemble réducteur DJFR pour son Yoyo et l'essieux de 4mm.

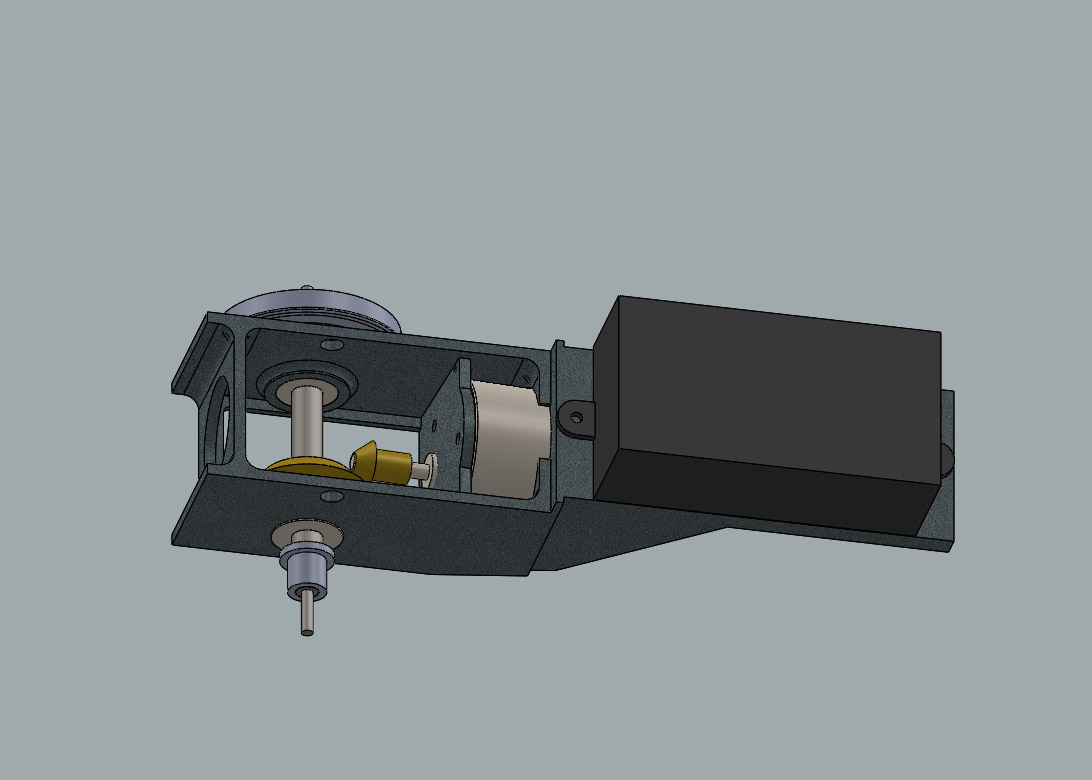

Le châssis est tiré en impression 3D chez Shapeways, en Professional Plastic qui est en fait un Nylon souple et très solide. La finition est grise et légèrement granuleuse, collages par cyano sur ce matériau.
Le chassis revient à environ 45 Euros TTC , port inclus. Et oui l'impression 3D, c''est onéreux si on n'imprime pas à la maison

Rapport de réduction 1/3.5 (en plus de celui du 2020b.)

photo déjà publiée sur un autre fil

A ce châssis, j'ai rajouté:

2 roulements MF84-ZZ ( https://ghw-modellbau.de/product_info.p ... ts_id=3381
1 jeu de pignons coniques https://ghw-modellbau.de/product_info.p ... ts_id=3237
1 faulhaber 2020b ( Lemosolar )

1 loksound ESU V4 -21MPC réf 54499
1 HP ESU réf 50334
1 PowerPack ESU réf 54671
1 platine LAISDCC 21 MPC

Prévoir 1 ou 2 rondelles de diam 4mm intérieur pour régler le jeu latéral des pignons sur l’axe moteur, du côté du grand pignon 35 dents.

Comme déjà indiqué, cette motorisation est très souple , réversible et totalement silencieuse sauf plein pot ou l'on entend surtout les pignons coniques.

Je vais essayer de mettre à dispo une vidéo pour illustrer le fonctionnement obtenu!

a+

[Bagages Express]

Là je m'installe au premier rang et je ne céderai ma place à personne !

[jld31250]

Complément:
Sonorisation directement issue du projet ESU de Y6200. (gratuit sur leur site web)
Je n'ai pas touché à la partie son, par contre reprise de tous les paramètres moteurs avec le Lokprogrammer.

[hmc]

Bonjour,
C'est vraiment LA solution
Je trouve dommage qu'un seul essieu soit moteur, parce qu'avec une mécanique pareille ………
jp

[jld31250]

re re
merci JP pour le commentaire

J'ai choisi un seul essieux moteur car lorsque j'ai conçu ce bidule, tout le châssis de mon Y2400 était terminé et je ne souhaitais pas le modifier.
Sinon, l'alternative '4*4' est de passer par une transmission par chaine sur les 2 essieux.

j'ai uploadé une vidéo sur YouTube



A+

[hmc]

re re
J'ai choisi un seul essieux moteur car lorsque j'ai conçu ce bidule, tout le châssis de mon Y2400 était terminé et je ne souhaitais pas le modifier.
A+

Re aussi,
C'est bien compréhensible, et on lui demandera jamais ça

Le son est sympa. Ah, si on pouvait mettre un HP plus gros
jp

[Lio]

je suis en train de monter un y2400 et je suis maintenant confaincu qu'il faut que je mette le son....
est ce simple ou juste prendre le bon decodeur?
vous parlez de reprogrammer????

[jld31250]

bonjour
j'ai modifié mon premier message de ce fil pour indiquer toutes les références ESU . J'ai personnellement choisi un décodeur 21 MTC pour standardiser mon matériel et pouvoir facilement enficher le décodeur sur mes machines. D"ou la platine LAISDCC qui va avec. Ceci n'est absolument pas obligatoire!

Pour Lio, je ne suis pas sûr de bien comprendre la question: déjà il faut être équipé en commande DCC pour avoir le son.

La partie programmation dont je parle est pour adapter le décodeur avec le moteur Faulhaber qui exige des réglages spécifiques.

A suivre le détail des CVs spécifiques au réglage moteur

[Lio]

bonjour
j'ai modifié mon premier message de ce fil pour indiquer toutes les références ESU . J'ai personnellement choisi un décodeur 21 MTC pour standardiser mon matériel et pouvoir facilement enficher le décodeur sur mes machines. D"ou la platine LAISDCC qui va avec. Ceci n'est absolument pas obligatoire!

Pour Lio, je ne suis pas sûr de bien comprendre la question: déjà il faut être équipé en commande DCC pour avoir le son.

La partie programmation dont je parle est pour adapter le décodeur avec le moteur Faulhaber qui exige des réglages spécifiques.

A suivre le détail des CVs spécifiques au réglage moteur

ma question est la suivante je suis effectivement en dcc et si je prend la bonne reference de decodeur et une fois tout connecté est ce que j'ai le bon son sans toucher a la programmation?

[jld31250]

Lio
si tu commandes un décodeur qui est déjà chargé avec un fichier son, => OUI
C'est ce que propose JOUETEC mais je ne me suis pas équipé chez lui
J'ai acheté mon décodeur en Allemagne et je lui ai injecté un son gratuit provenant de ESU. Mais il faut avoir accès à un lokprogrammer

En espérant avoir répondu à ta question
