Mon réseau en Zéro

[Picasso]

Bonsoir
Bien vu pour la coupure du réseau avec le micro contact; je vais procéder ainsi sur le mien .
Bonne soirée
Dominique

[Lyves]

Bonjour à tous
Reprise des activités .

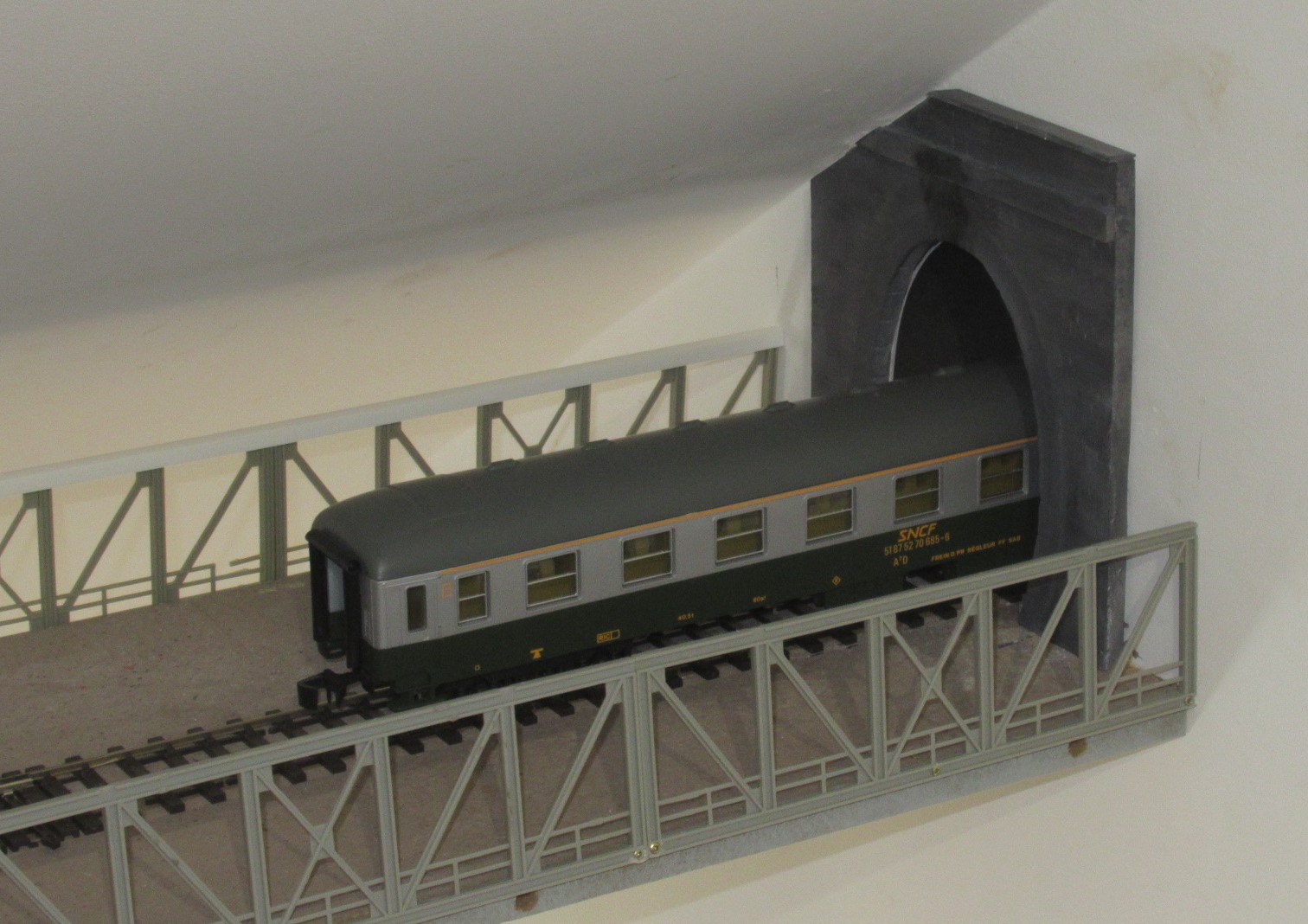

Une extension du réseau dans une pièce contiguë pour profiter de voir sortis de leurs boites les différents modèles aura nécessitée le percement d'un mur en brique de 30 cm .
Un aiguillage a été mis en place .

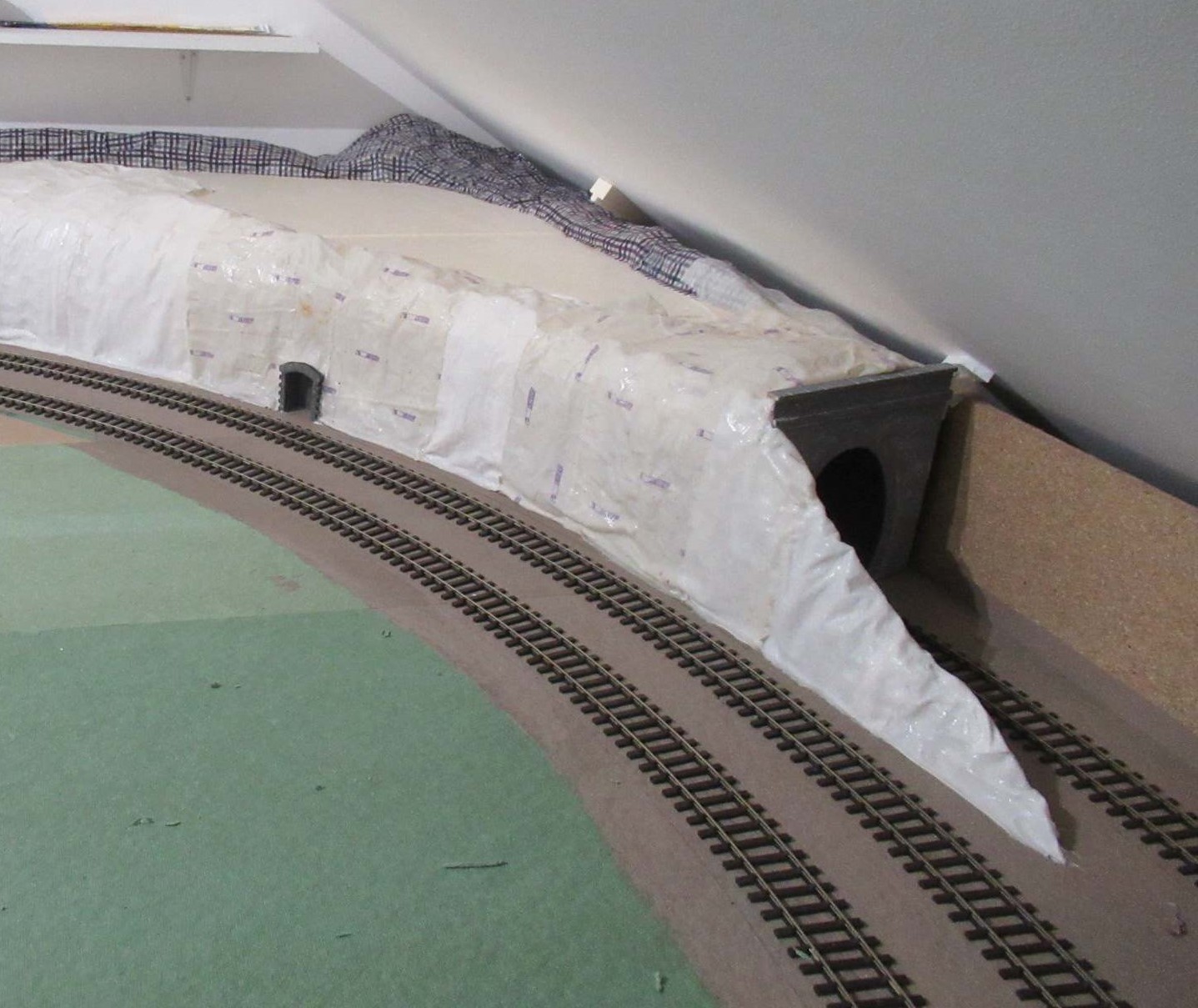

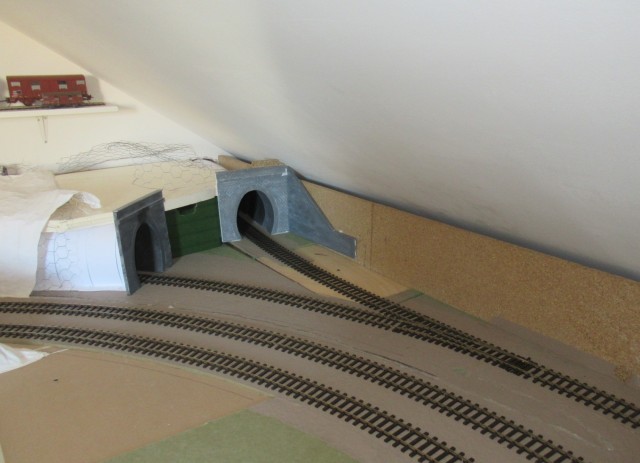

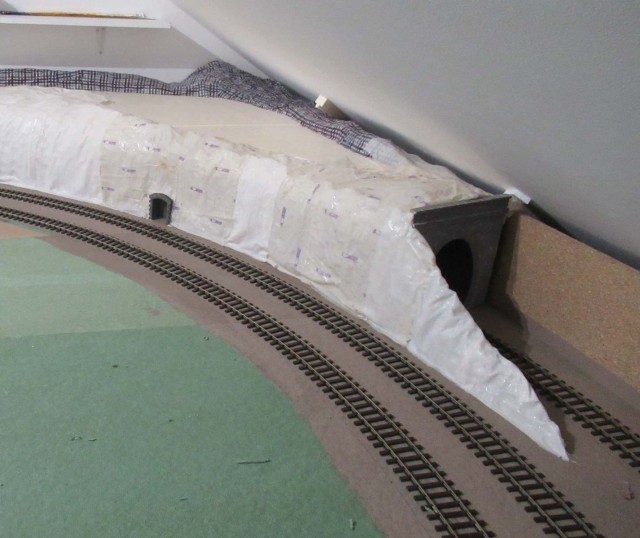

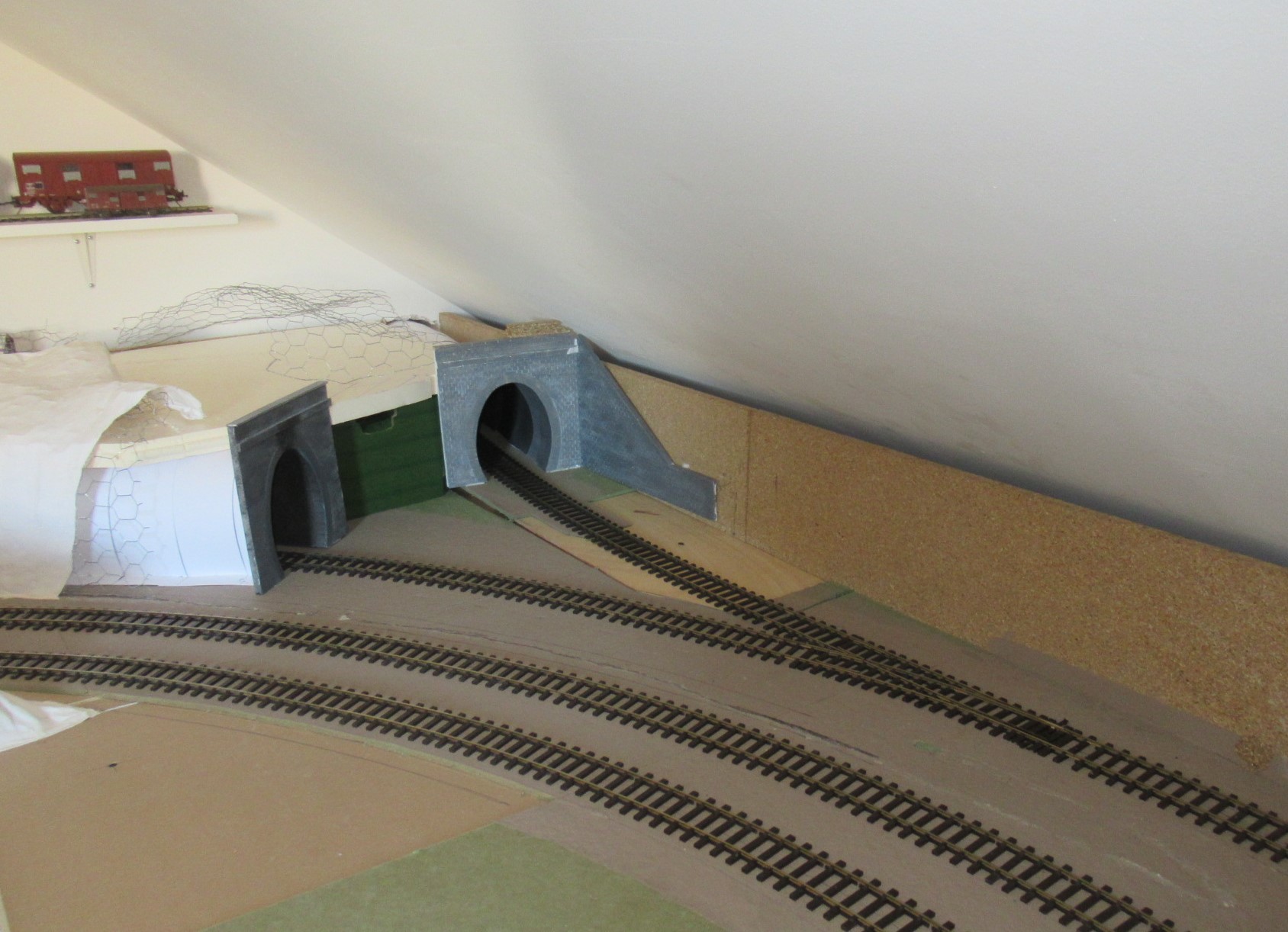

Le tunnel initial a dû être modifié pour permettre la juxtaposition d'une seconde entrée à ces cotés et donner accès à la pièce en question .

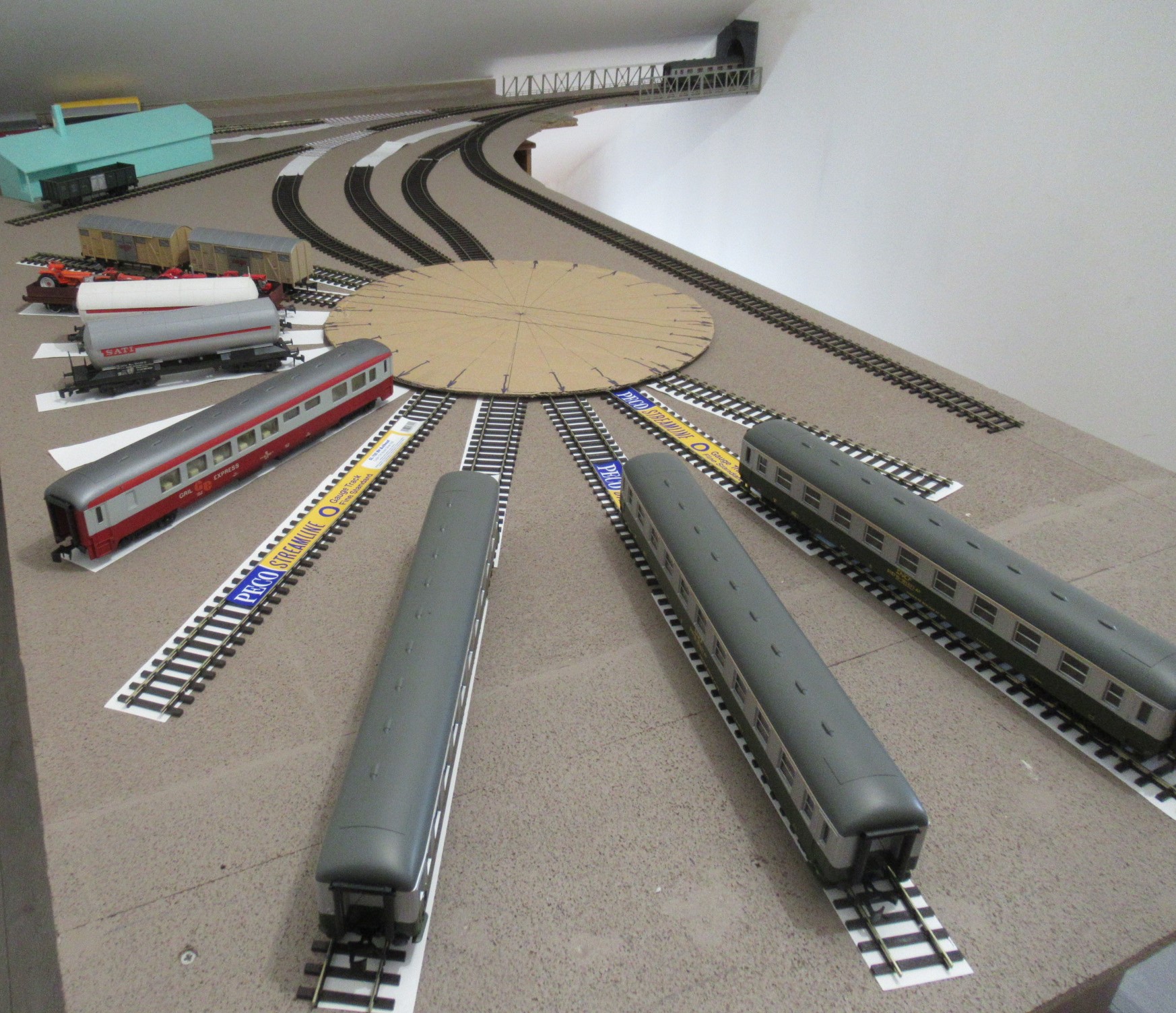

Quoi de mieux que de réaliser un petit dépôt pour exposer les matériels ...
Implantation des voies est faite .
Maintenant je vais passer à la réalisation du pont tournant ( merci à Jean Claude Auboueix pour ces précieuses photos cotées ).
Une retonde trois voies enjambera les 3 voitures UIC en premier plan ...et puis tout ce qui peut faire un dépôt ...

[kobden]

Bonsoir à tous,

Cà avance bien ton réseau Yves Il va falloir que je me décide à aller te voir, quand j'irais faire des courses à Limoges.
Celà va faire un superbe réseau en zéro
Amicalement.
Charley.

[Lyves]

Bonjour à tous
Le pont tournant arrive ...

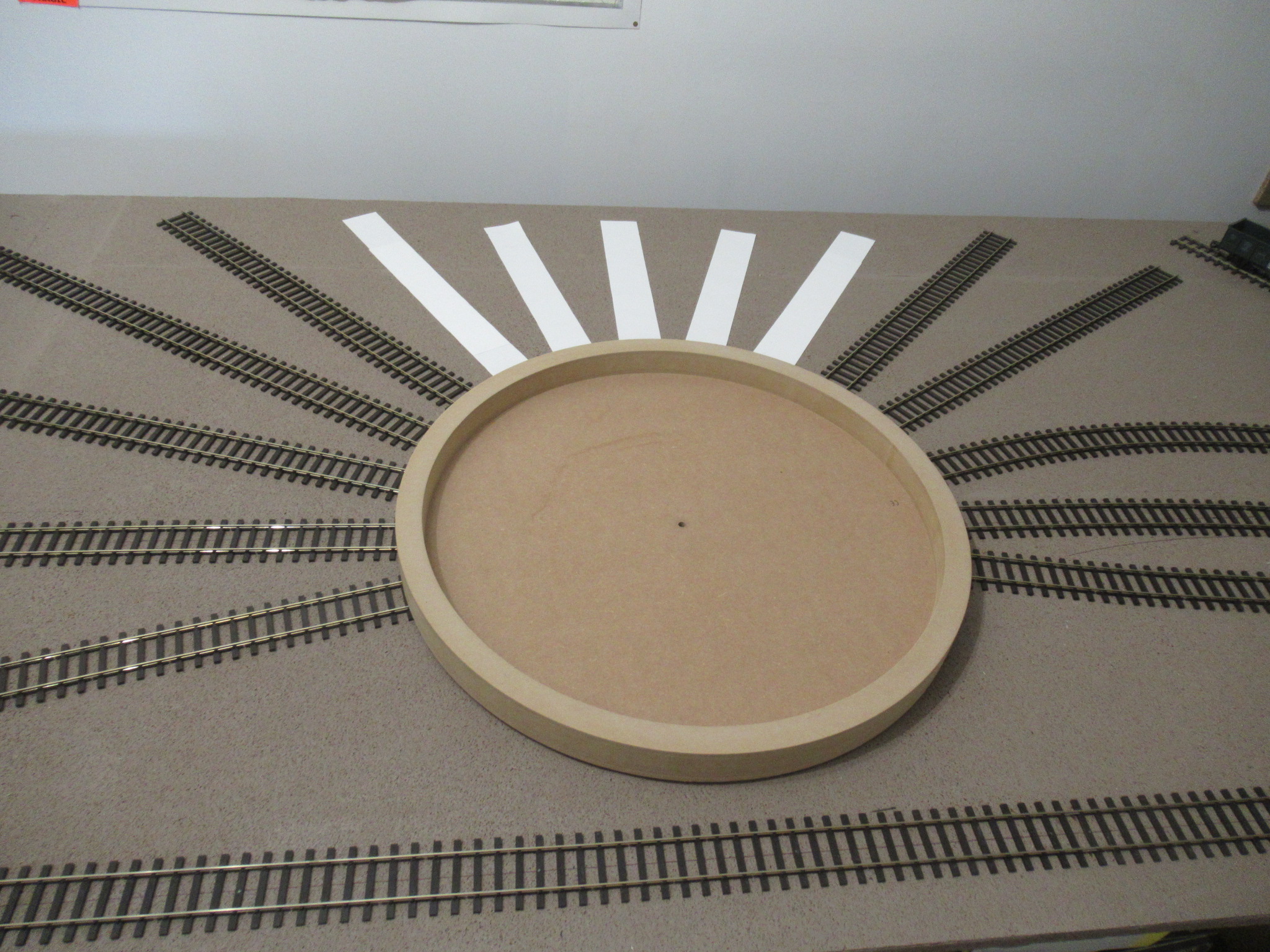

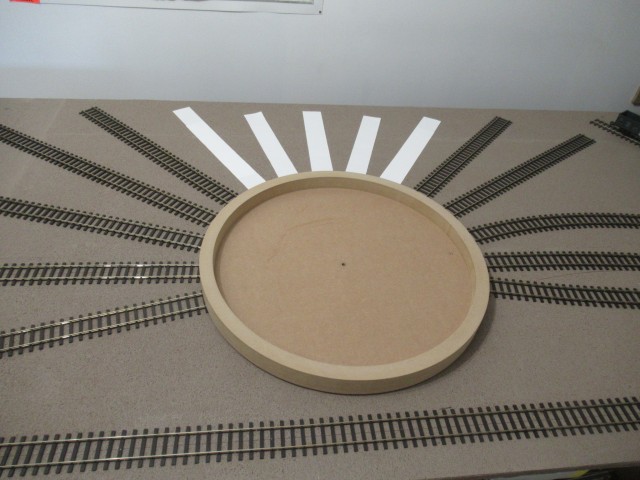

Présentation de la réalisation de la fosse pour pont de 24 mètres ( 55 cm )
Parti à avec du medium de 35 mm pour hauteur de fosse et médium de 10 mm pour le fond de fosse .

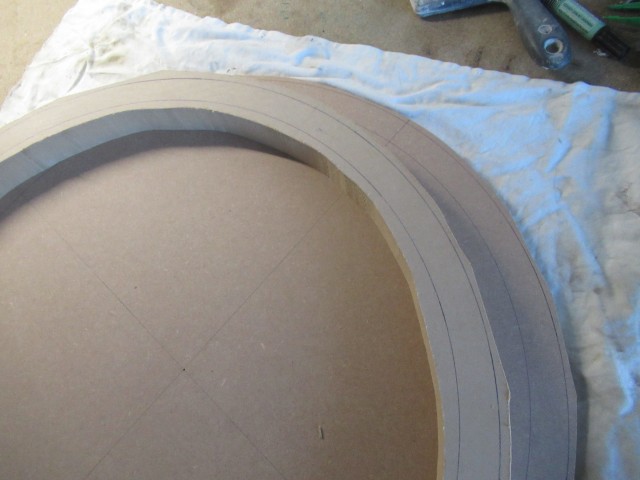

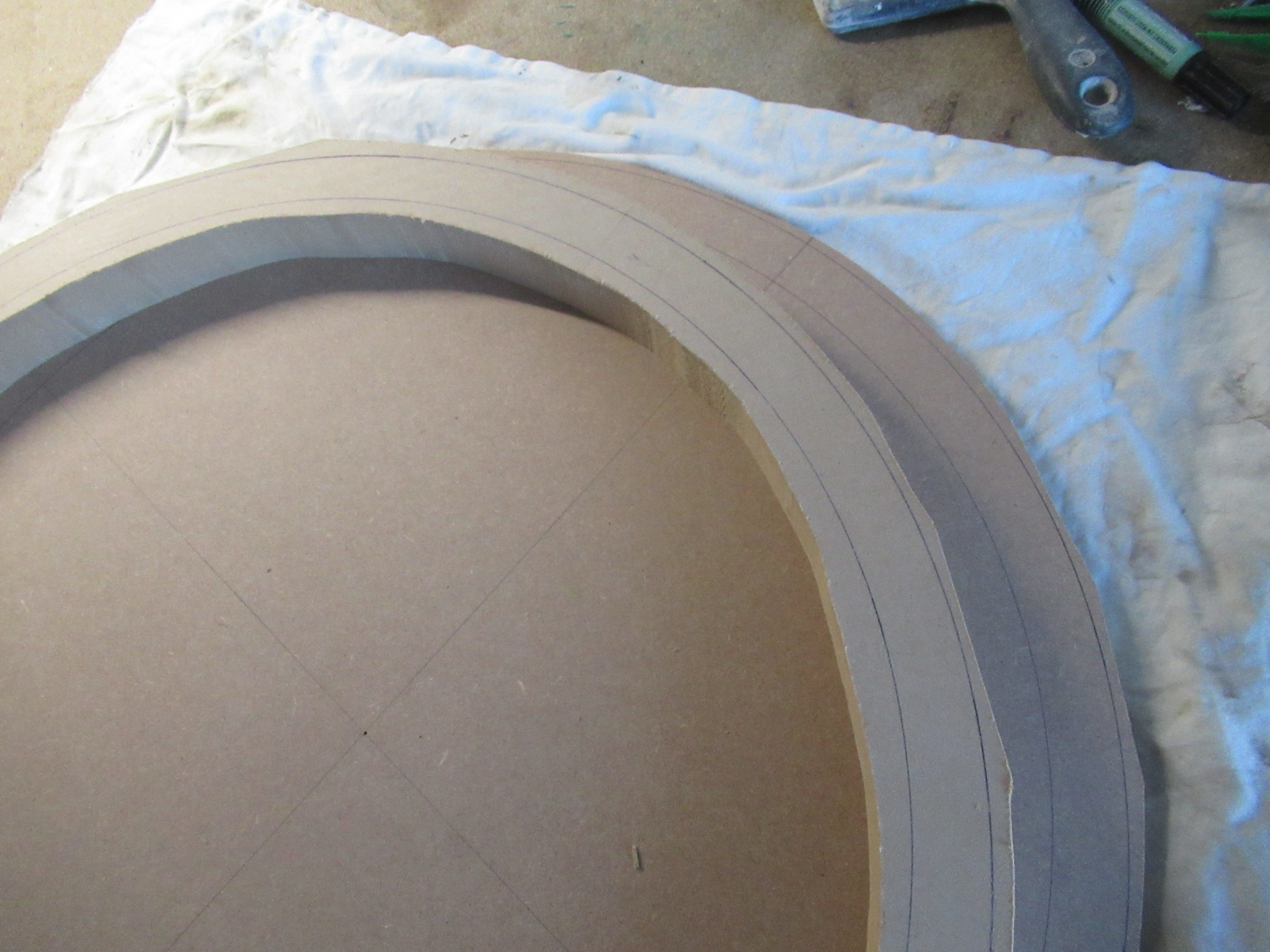

Après traçage , approche du tracé par découpe à la scie sauteuse .

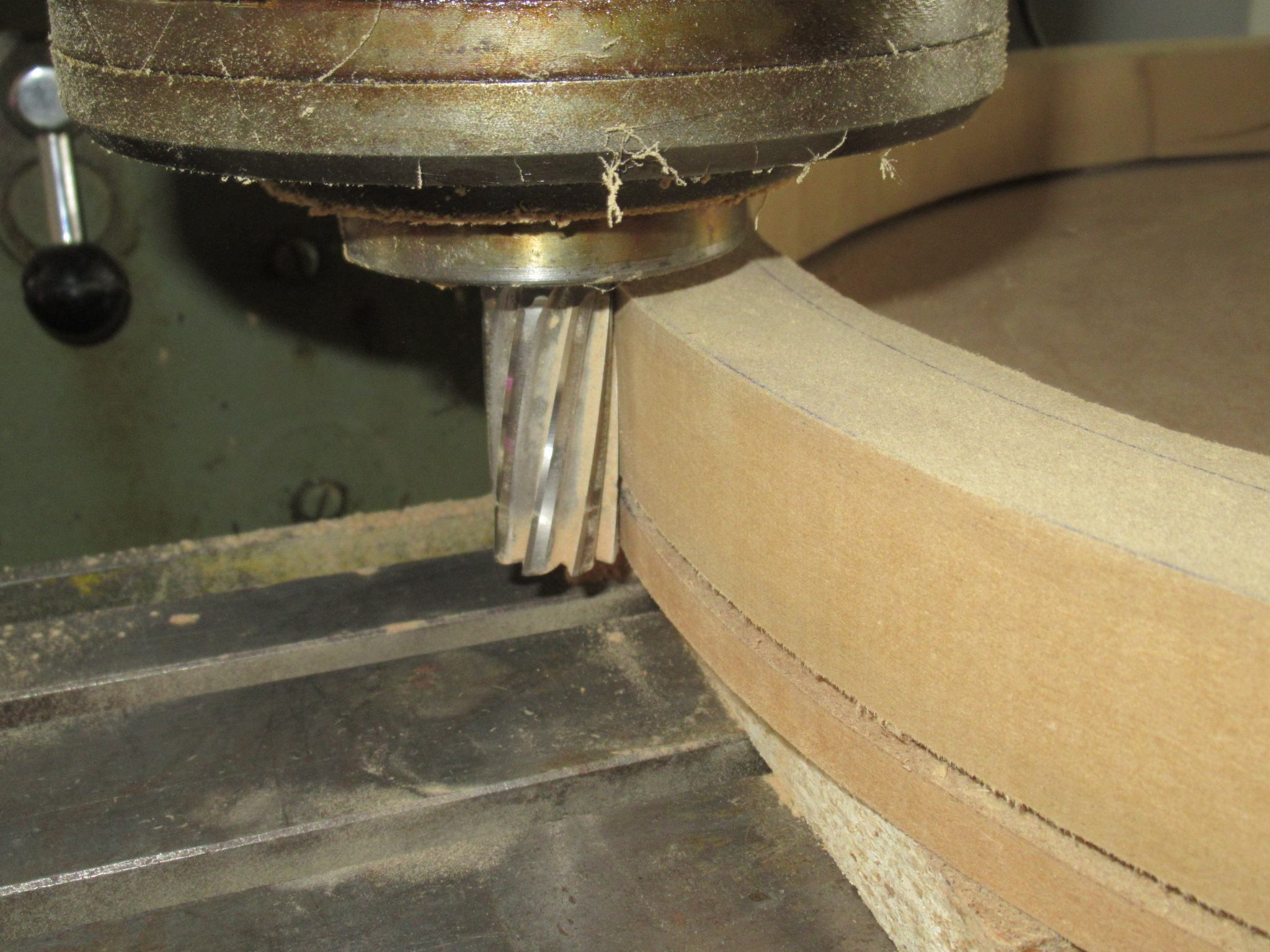

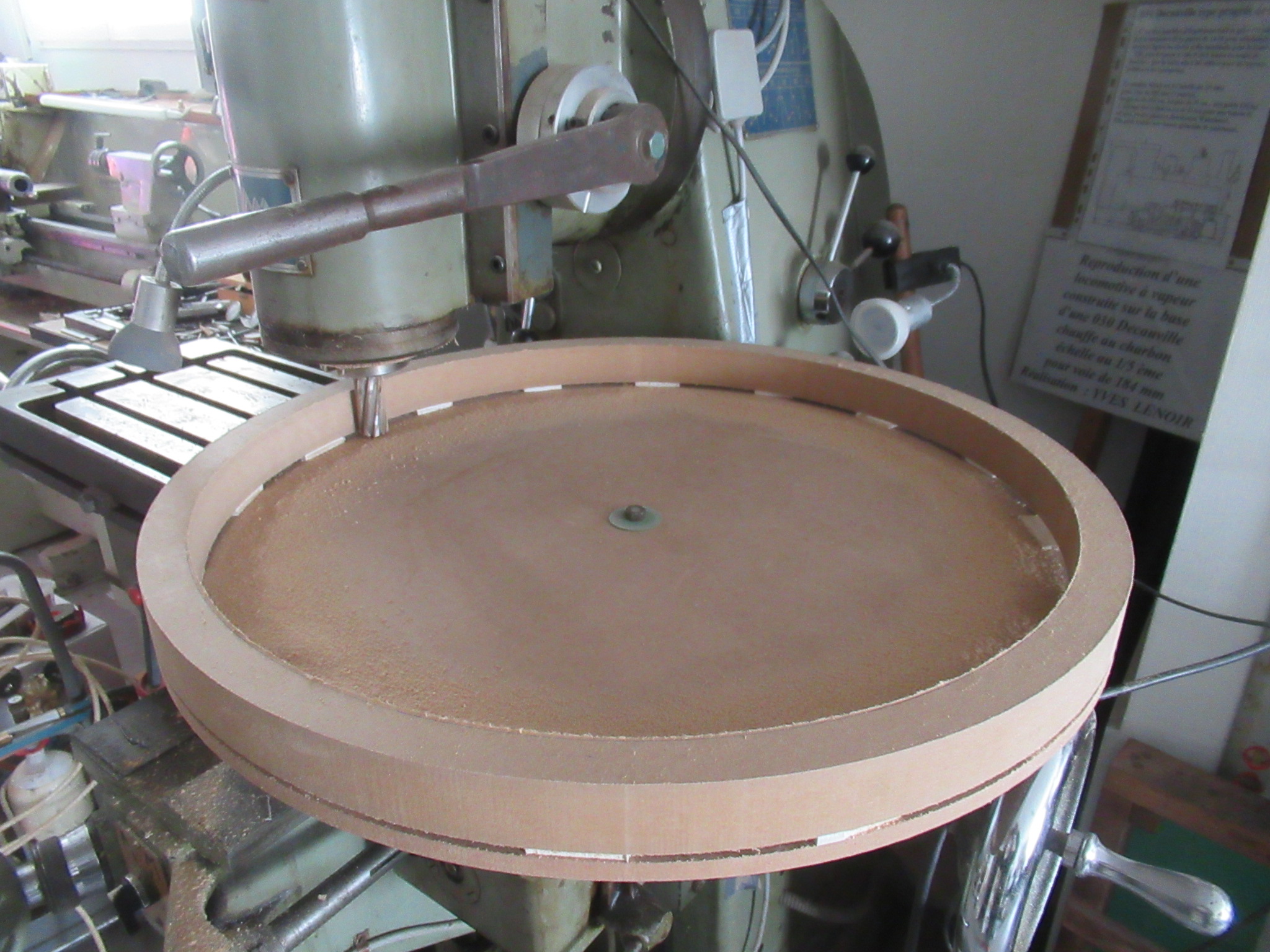

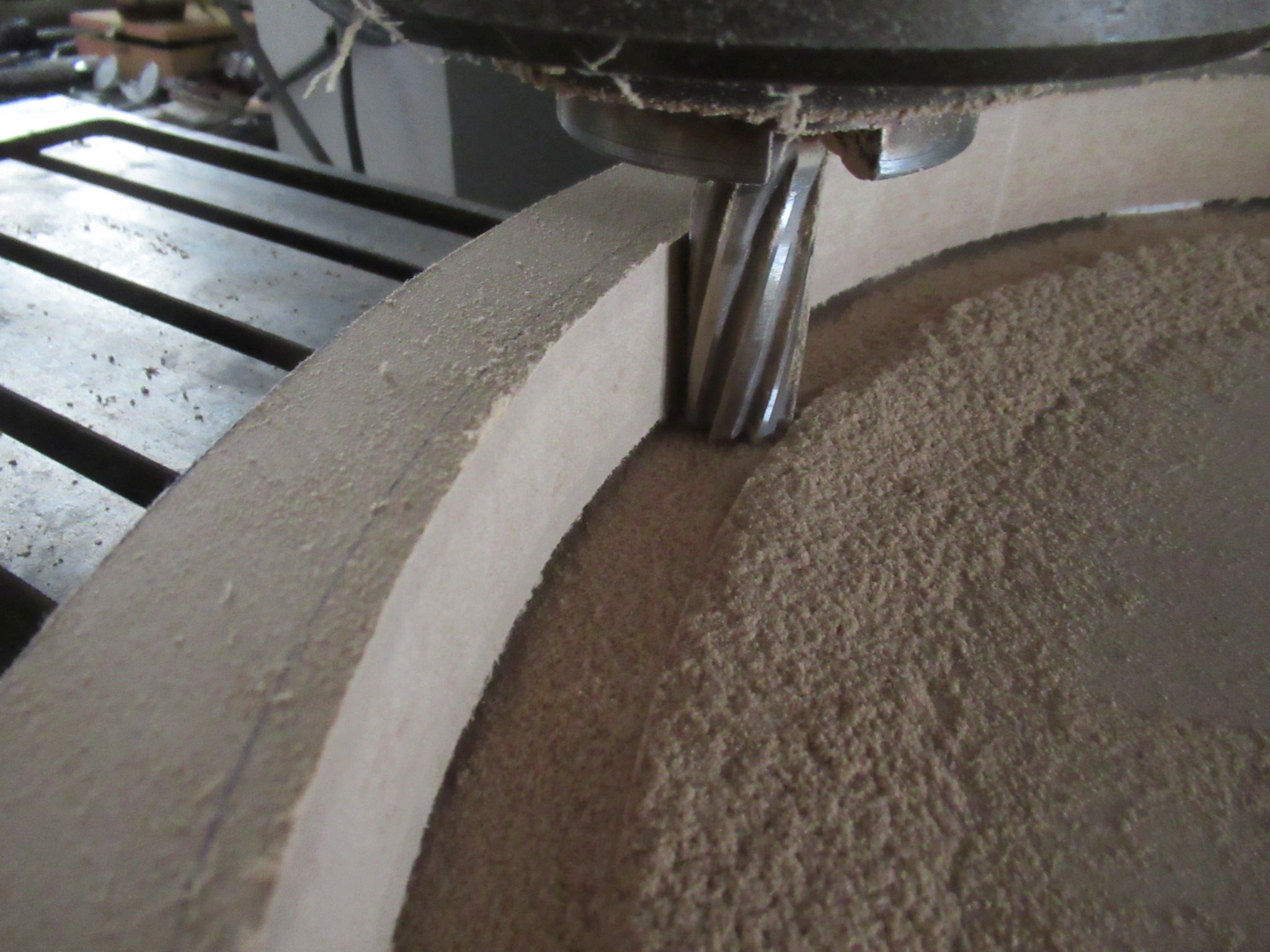

Montage sur fraiseuse pour réaliser les parties circulaires de la hauteur de fosse .

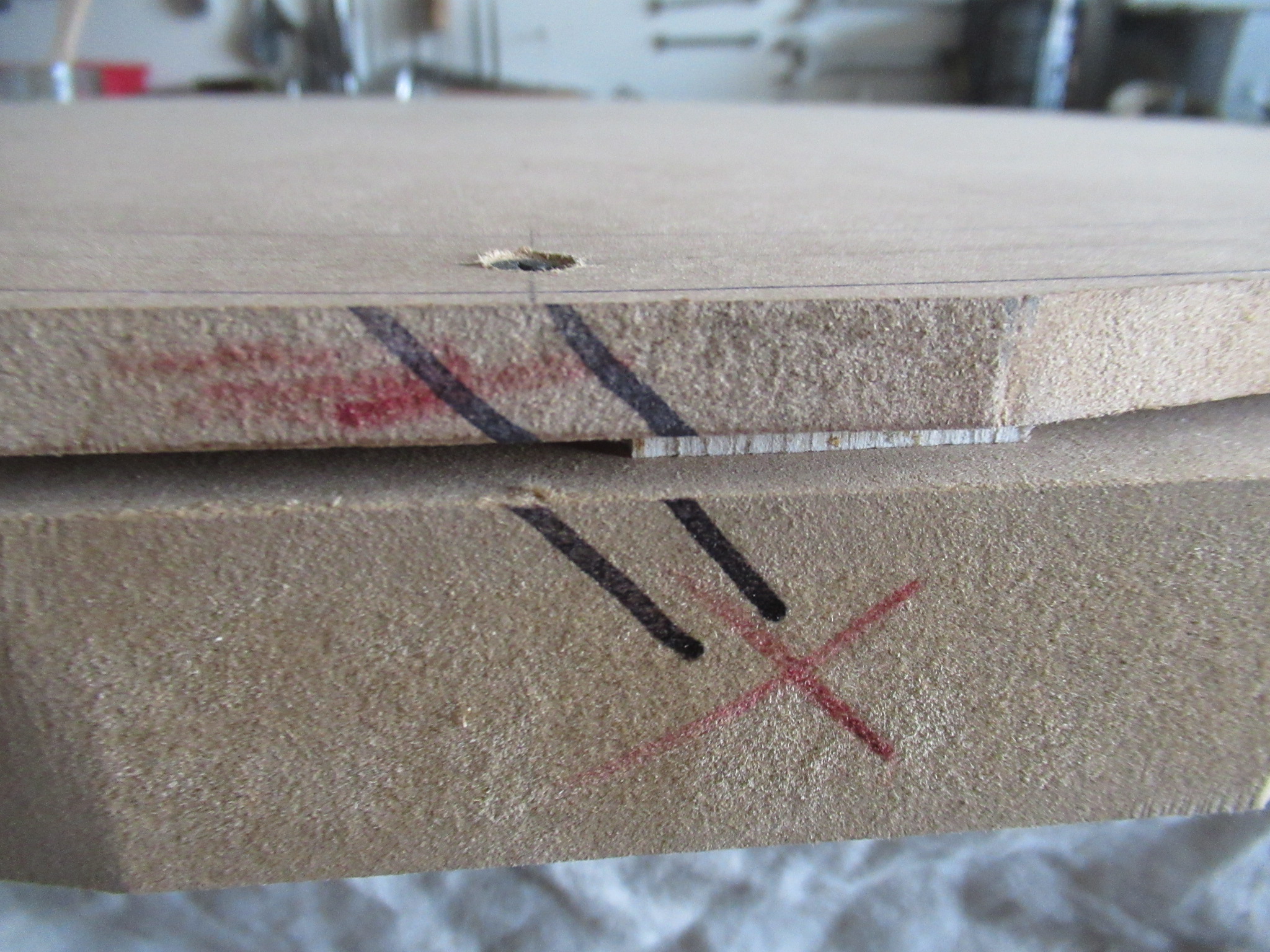

Des cales (blanches ) de 5 mm sont placées entre les 2 mediums pour éviter le talonnage lors de l'usinage de la partie intérieure .
Puis retirées lors de l'assemblage des 2 médiums par des vis de 30 mm.

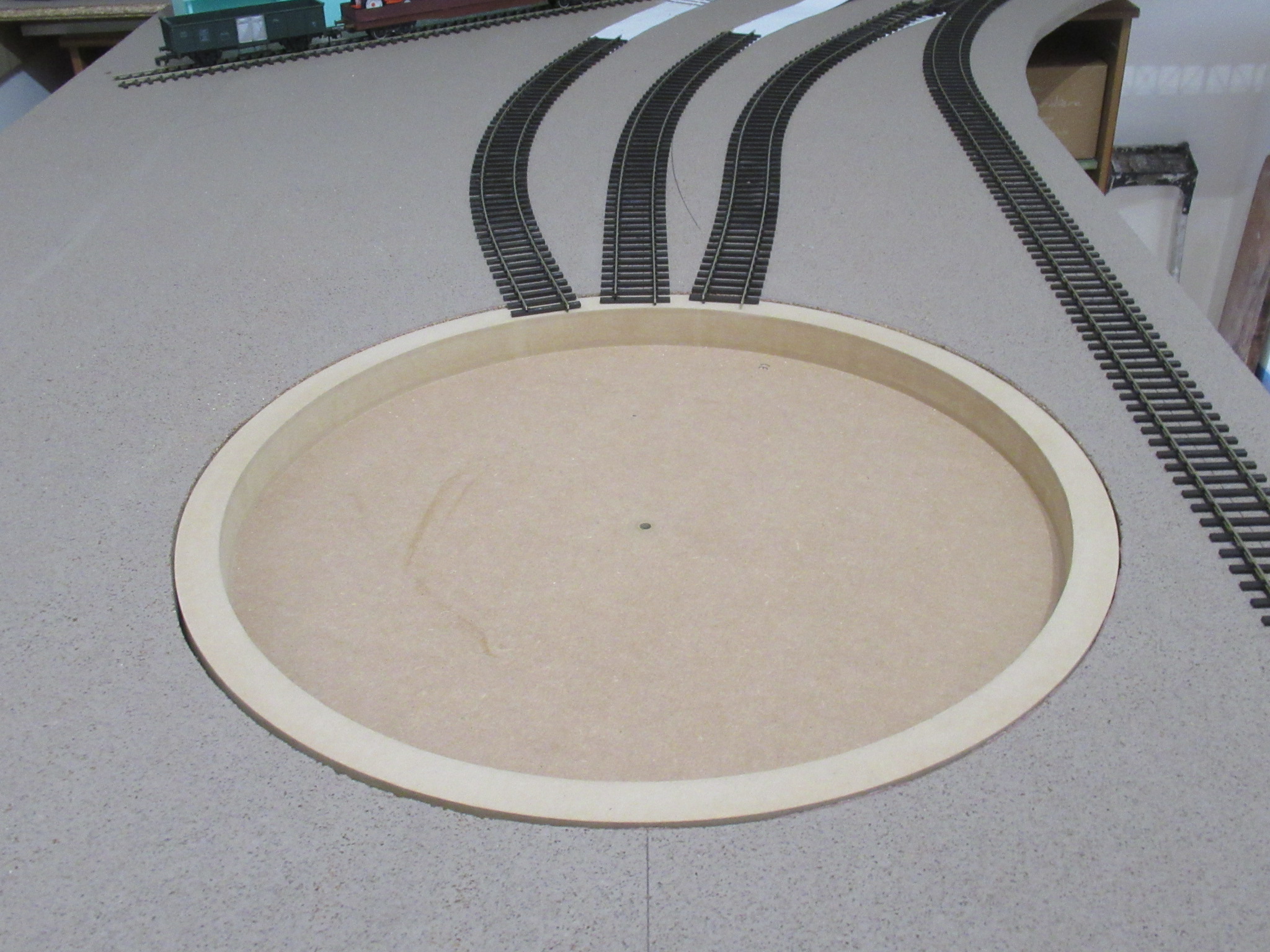

Découpe de la plaque du réseau et insertion dans ce dernier .
Et maintenant , passage aux plans pour la conception du pont en lui même ...

[kobden]

Bonjour à tous,

Yves super boulot; je dois en faire un pour mon forestier en On30, cela sera une première
pour moi. Car jusqu'à maintenant, je n'avais eu l'occasion de faire ce genre d'accessoir. Celui-ci sera d'un diamètre raisonable
pour virer une Shay, une Climax, & deux Porter. Pour l'instant je n'ai pas encore définis son diamètre total, mais il sera entièrement
en bois comme les anciens ponts US.
Bon courage pour la suite de ton pont.
A +
Charley.

[Lyves]

Bonjour Charley
Merci pour tes encouragements
Rien de bien difficile quand on a les outillages pour réaliser .
La partie circulaire intérieure de la fosse mérite un rond relativement parfait .
Si tu as besoin , on pourra voir ça ensemble . A bientôt

[CBACK]

Des cales (blanches ) de 5 mm sont placées entre les 2 mediums pour éviter le talonnage lors de l'usinage de la partie intérieure .

Bonjour.
Que de travail

Je n'ai pas compris l'hitoire du talonnage.

[PS907]

Il ne veut pas que la fraise usine le fond
Philippe

[Lyves]

Merci Philippe pour ta réponse , c'est exactement ça .
Cela aurait fait vilain si la fraise avait usinée le fond de fosse en périphérie .

[CBACK]

Trop bons les Gars.
Merci
