Re: CdZ - U60

Message par cdz183 »

ffayolle a écrit : Voilà le résultat
Tu vois, quand tu veux ! :mrgreen:

NB : Non, pas la tête ! :boulrep:
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Haut
Avatar du membre
François D
Platinum
Messages : 1341
Enregistré le : 22 juin 2008, 09:55
A remercié : 21 fois
A été remercié : 170 fois

Re: CdZ - U60

Message par François D »

... effectivement, le gabarit de pliage je ne connaissais (malheureusement) pas. Par contre, je n'ai pas saisi le mode d’utilisation de celui de Daniel :oops:
Y a surement une histoire de "développante de cercle" ...
François D
C'est tellement bas que ça me passe bien au dessus.
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 32 fois
A été remercié : 73 fois

Re: CdZ - U60

Message par Daniel67 »

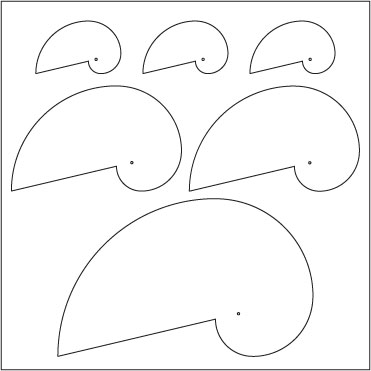

Tu fais un premier pliage à angle droit que tu introduits dans le trou central, et tu fais le second pliage sur la partie externe de l'escargot à l'endroit que tu souhaites pour obtenir n'importe quelle longueur, et pas uniquement les dimension prédéfinies par les autres gabarits de pliage et qui ne correspondent que rarement aux besoins. Il suffit de marquer l'endroit choisi par un trait de feutre (il en reste sur la photo) pour une parfaite répétabilité de la longueur.

L'essayer, c'est l'adopter. Ca change la vie pour les mains montoirs en série. Pour de plus grandes longueurs, il suffit de faire un nouvel escargot plus grand.

Si je ne suis pas clair, je ferai une photo en situation demain.
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4697
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 367 fois
A été remercié : 230 fois

Re: CdZ - U60

Message par ffayolle »

:merci: à François d'avoir posé la question
Tres ingénieux comme système Daniel mais si j'ai bien tout compris, il te faut un escargot par diamètre de fil laiton utilisé.

PS: L'escargot est-il basé sur la spirale d'or?
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 32 fois
A été remercié : 73 fois

Re: CdZ - U60

Message par Daniel67 »

ffayolle a écrit ::merci: à François d'avoir posé la question
Tres ingénieux comme système Daniel mais si j'ai bien tout compris, il te faut un escargot par diamètre de fil laiton utilisé.

PS: L'escargot est-il basé sur la spirale d'or?
Oui, pour la spirale. J'utilise le même pour des fils de 6 à 8/10èmes. A l'usage, la différence de longueur résultante est négligeable.
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4697
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 367 fois
A été remercié : 230 fois

Re: CdZ - U60

Message par ffayolle »

Vraiment très astucieux. :merci: Daniel
Et si tu l'acceptes, j'adopte ce système pour les prochains montages.
Il n'y a plus qu'à mettre en production le dispositif.
A suivre...

Fabrice
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 32 fois
A été remercié : 73 fois

Re: CdZ - U60

Message par Daniel67 »

ffayolle a écrit :Vraiment très astucieux. :merci: Daniel
Et si tu l'acceptes, j'adopte ce système pour les prochains montages.
A suivre...

Fabrice
Il n'y ni brevet, ni copyright. Si je ne souhaitais pas partager, je ne publierai rien :mrgreen: :mrgreen:
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
jld31250
Platinum
Messages : 1023
Enregistré le : 04 janv. 2015, 19:18
A remercié : 3 fois
A été remercié : 27 fois

Re: CdZ - U60

Message par jld31250 »

salut à tous

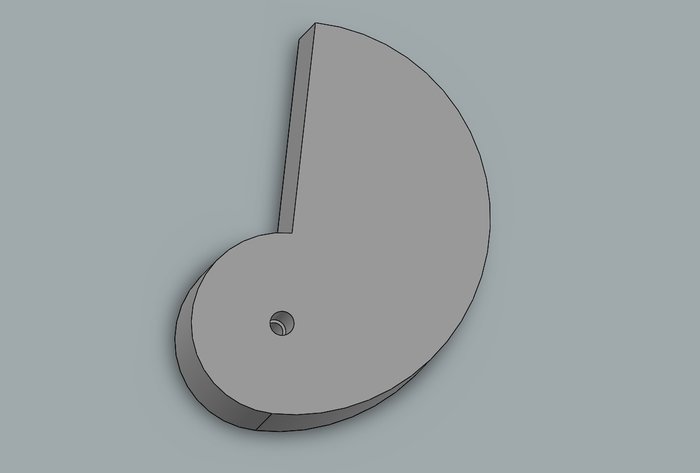

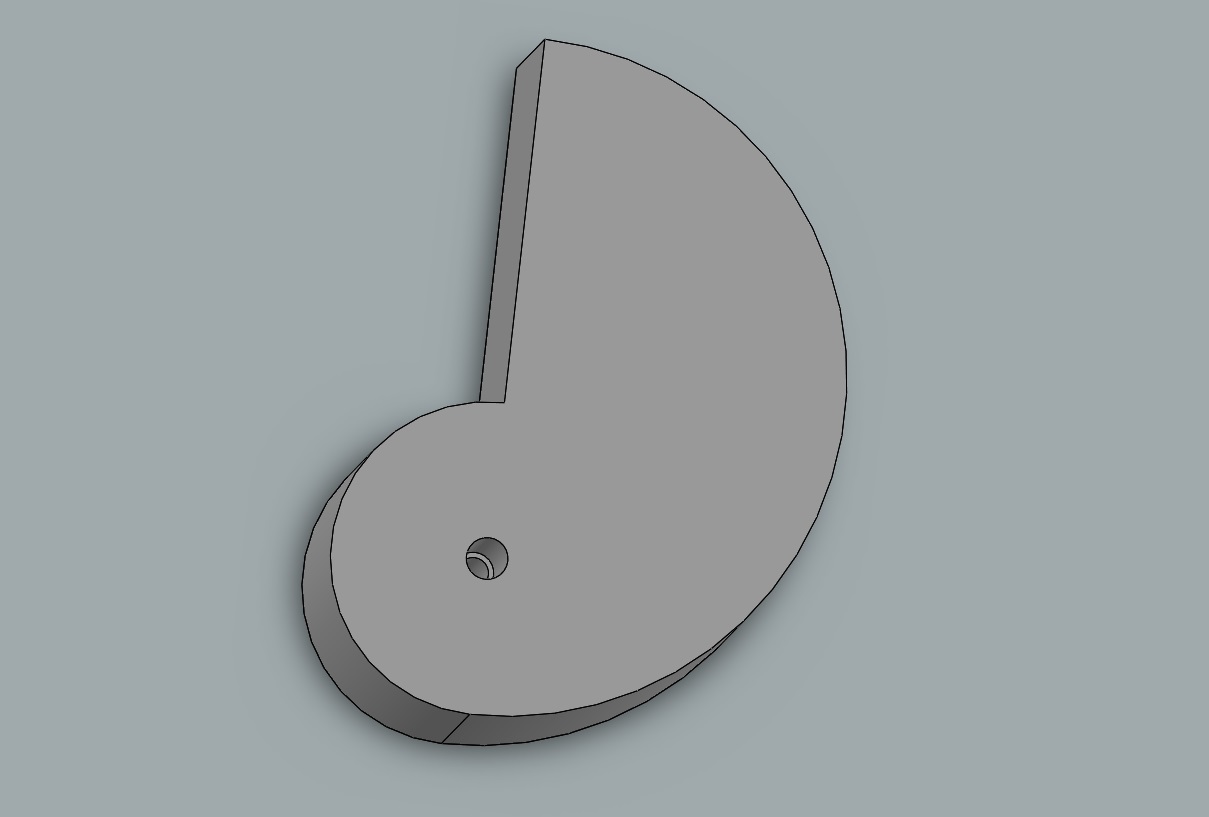

coïncidence, j'ai dessiné çà hier soir.

trou de 0.6 sur une face, de 0.8 sur l'autre...
Nouvelle image bitmap.jpg
bonne journée
---------------------------
Jean-Luc (revel 31250)
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 32 fois
A été remercié : 73 fois

Re: CdZ - U60

Message par Daniel67 »

Prévu en impression 3D ?
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
cdz183
Platinum
Messages : 5298
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 289 fois
A été remercié : 267 fois

Re: CdZ - U60

Message par cdz183 »

Intéressant, Jean-Luc ! :applause1: Mais tes 2 diamètres obligent à une épaisseur totale d'au moins 1 cm ...
Coût prévisionnel de ce joujou chez sculptéo ?
Club : RMC 59 / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
