Re: [CHREZO] X3800 Picasso

Tout matériel, produit de décor ou tehcnique destiné à l'échelle Zéro.
Avatar du membre
DenisC
Gold
Messages : 237
Enregistré le : 30 août 2020, 19:36
Prénom : Denis
A été remercié : 33 fois

Re: Re: [CHREZO] X3800 Picasso

Message par DenisC »

CHREZO a écrit : 14 août 2023, 12:13 Allez, soyez forts, une bonne quinzaine de jours à patienter !
...passé mi-Août, c'est fin Août, non ?

On y est... :) :wink:

DenisC
Jean
Expert
Messages : 113
Enregistré le : 30 mars 2022, 19:04
A remercié : 3 fois
A été remercié : 5 fois

Re: Re: [CHREZO] X3800 Picasso

Message par Jean »

Si c'est un diesel, je mise sur la BB 63500♥️
pour la vapeur , une 030 TU😫
pour une électrique, une BB 9200 !♥️
Phil66
Gold
Messages : 278
Enregistré le : 02 févr. 2020, 19:44
Localisation : Mons Belgique
A remercié : 40 fois
A été remercié : 67 fois

Re: Re: [CHREZO] X3800 Picasso

Message par Phil66 »

Une photo en gros plan du Picasso qu'on pourrait dénommer "la belle et la bête" façon Chrezo.
Inutile de préciser qui est la belle... :mdr :bave :Ange2 :roule:

Perso je parie sur une machine Diesel bien entendu et une BB63000
Club CFC Belgique
CDZ 1466
Supp sur demamde
Senior
Messages : 54
Enregistré le : 11 oct. 2022, 10:09
A été remercié : 2 fois

Re: Re: [CHREZO] X3800 Picasso

Message par Supp sur demamde »

Bonjour,
Un 65500 : de la ceinture aux LGV ! Jamais produite montée (Kit JCR seulement). Le 63000 AMJL l''a parfaitement reproduit.

JC
Avatar du membre
cdz183
Platinum
Messages : 5175
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 194 fois
A été remercié : 249 fois

Re: Re: [CHREZO] X3800 Picasso

Message par cdz183 »

JCM a écrit : 19 août 2023, 15:13 Un 65500:de la ceinture aux LGV!
Pour un train de travaux LGV, je préfère une BB 62400, petite soeur de la 62000 avec ses capots taillés au ras du gabarit ! :Coeur1
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Avatar du membre
CHREZO
Platinum
Messages : 757
Enregistré le : 30 mars 2015, 20:54
Localisation : ROYAN
A remercié : 1 fois
A été remercié : 141 fois
Contact :

Re: [CHREZO] X3800 Picasso

Message par CHREZO »

Bonjour à tous,
Un petit recentrage sur le Picasso s'impose... voici quelques photos de détails du prototype reçu cette semaine :

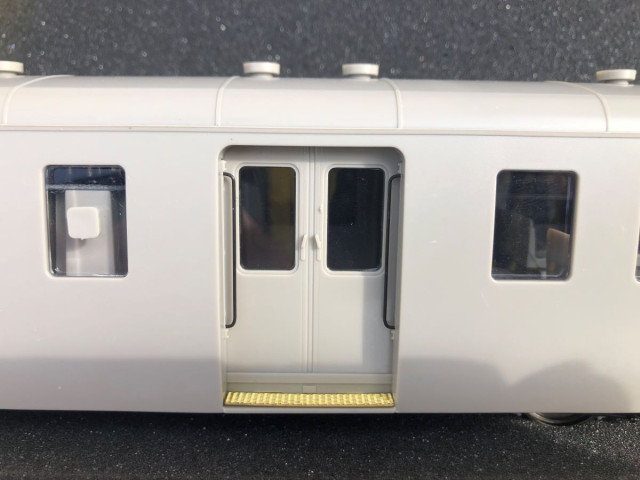

La porte d'accès avec son emmarchement en tôle larmée rapportée :
Porte d'accès.jpg

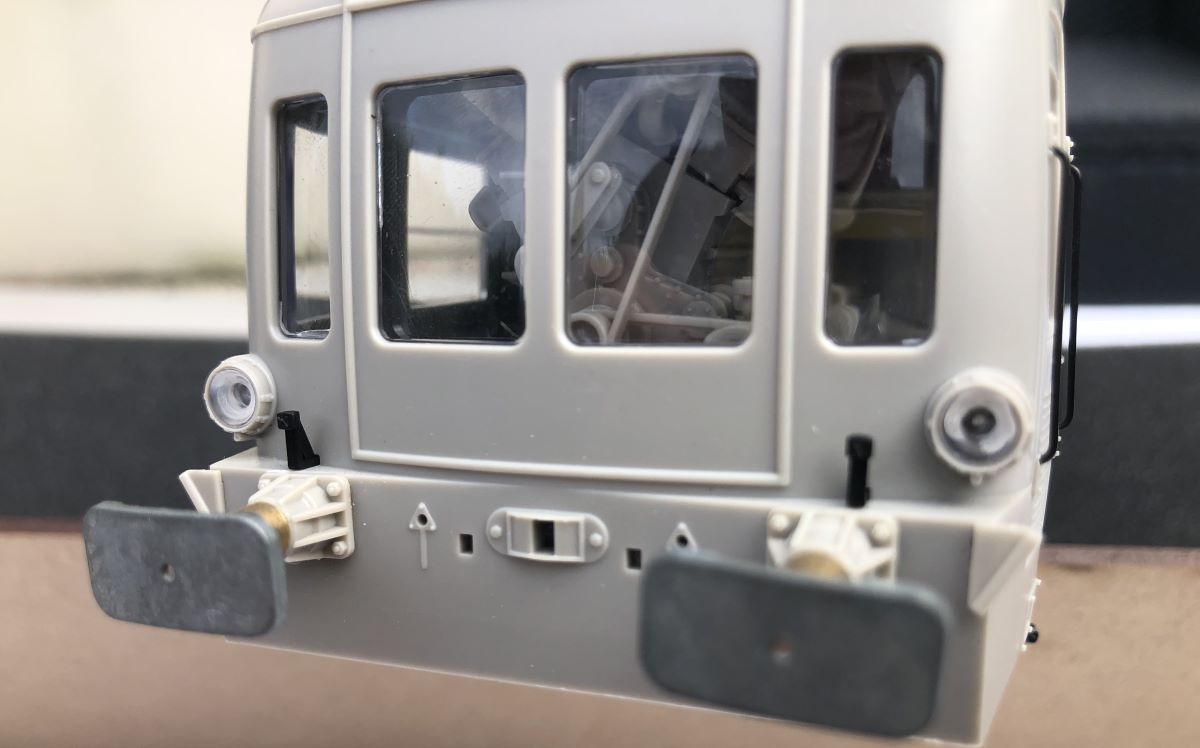

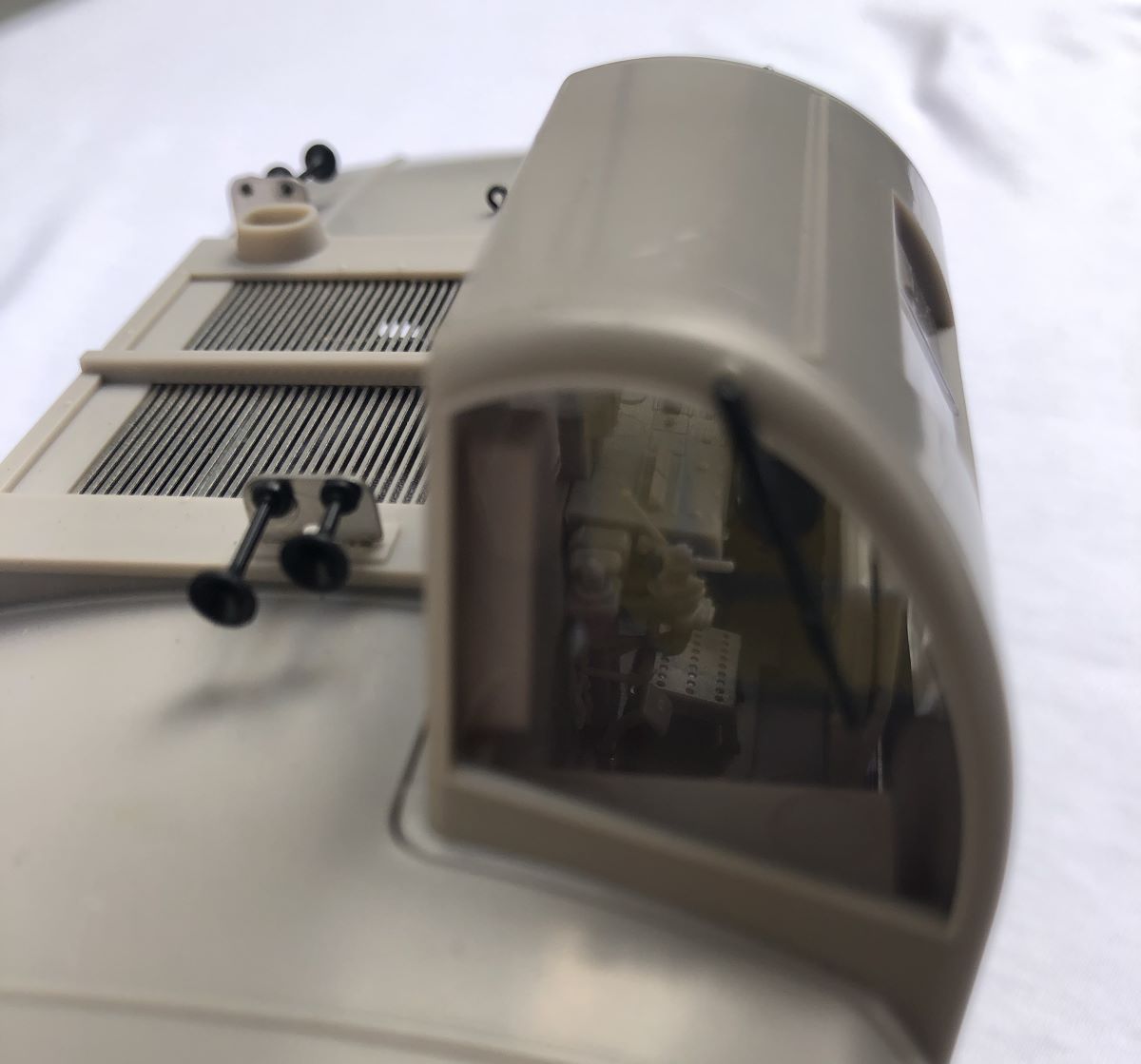

Le poste de conduite est bien visible par les baies du kiosque :
Kiosque + radiateur.JPG

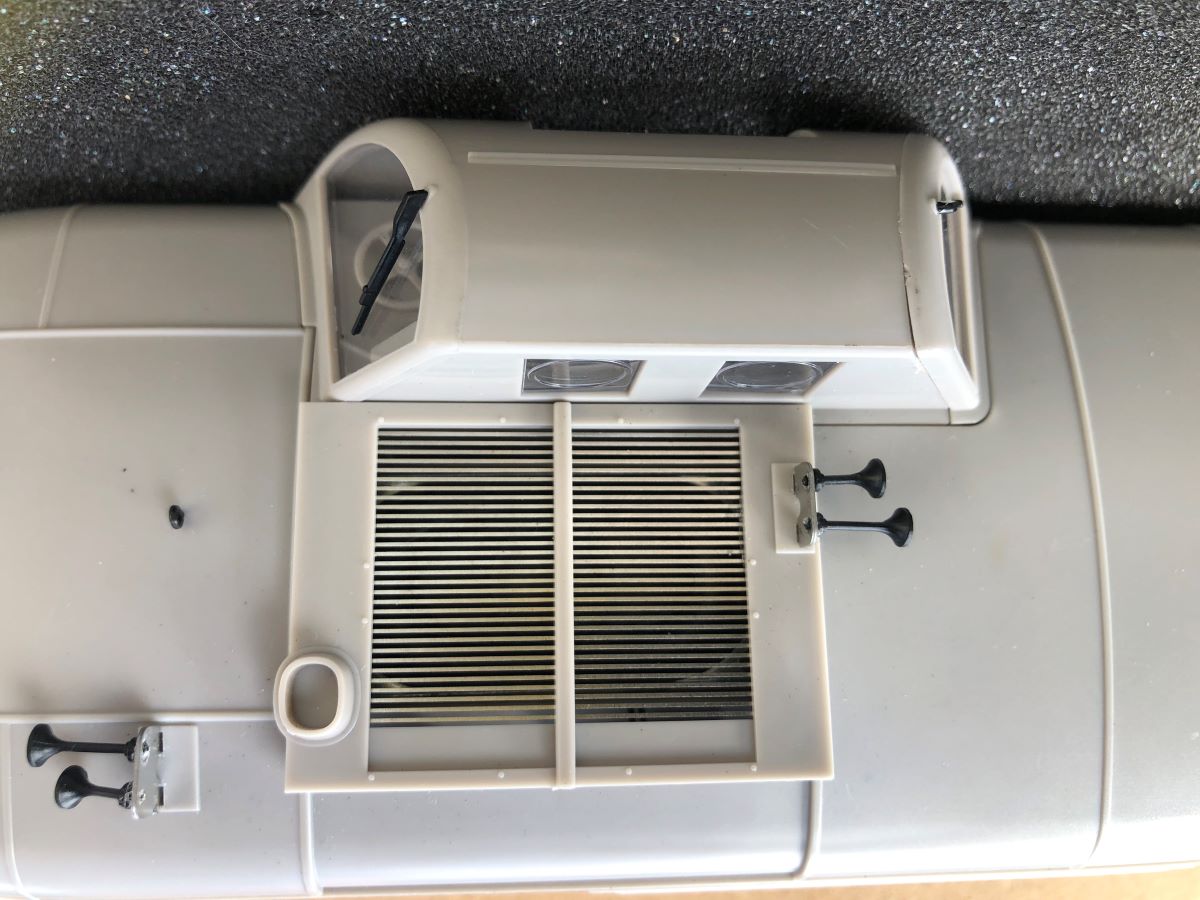

On aperçoit le HP au travers de la grille du radiateur :
Grille radiateur.jpg

La taille des diodes employées (bicolores) permet de présenter des feux réalistes :

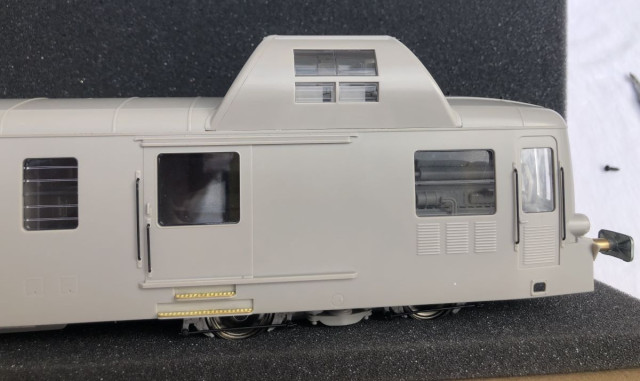

Vue d'ensemble de l'avant droit du modèle, et de ses attributs caractéristiques après 1965 : double emmarchement d'accès au compartiment à bagages, poignée de manœuvre sur la porte coulissante, feux d'angles déposés :
Avant droit.jpg
Modifié en dernier par CHREZO le 19 août 2023, 17:23, modifié 1 fois.
Avatar du membre
CHREZO
Platinum
Messages : 757
Enregistré le : 30 mars 2015, 20:54
Localisation : ROYAN
A remercié : 1 fois
A été remercié : 141 fois
Contact :

Re: Re: [CHREZO] X3800 Picasso

Message par CHREZO »

Continuons par les équipements électriques et électroniques...

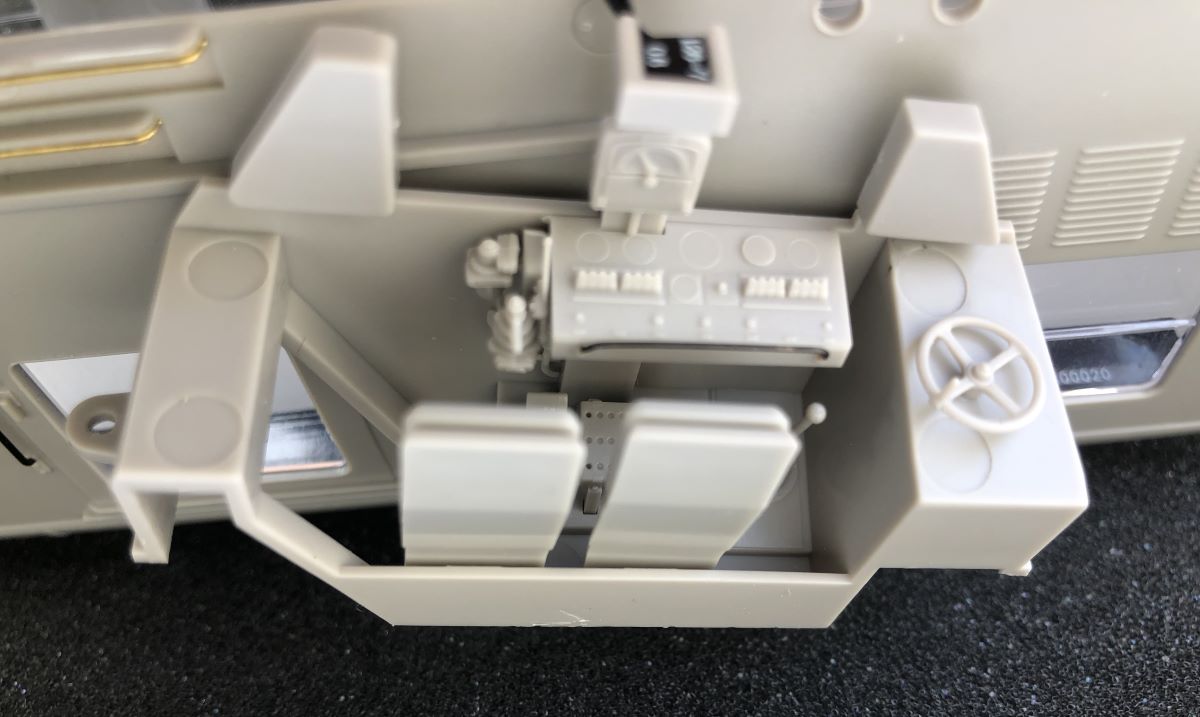

L'intérieur du poste de conduite est très détaillé et les principaux organes sont reproduits : on peut freiner, débrayer, passer les vitesses, accélérer, serrer le frein de parc ! Noter la diode d'éclairage au dessus de l'enregistreur Flamant :

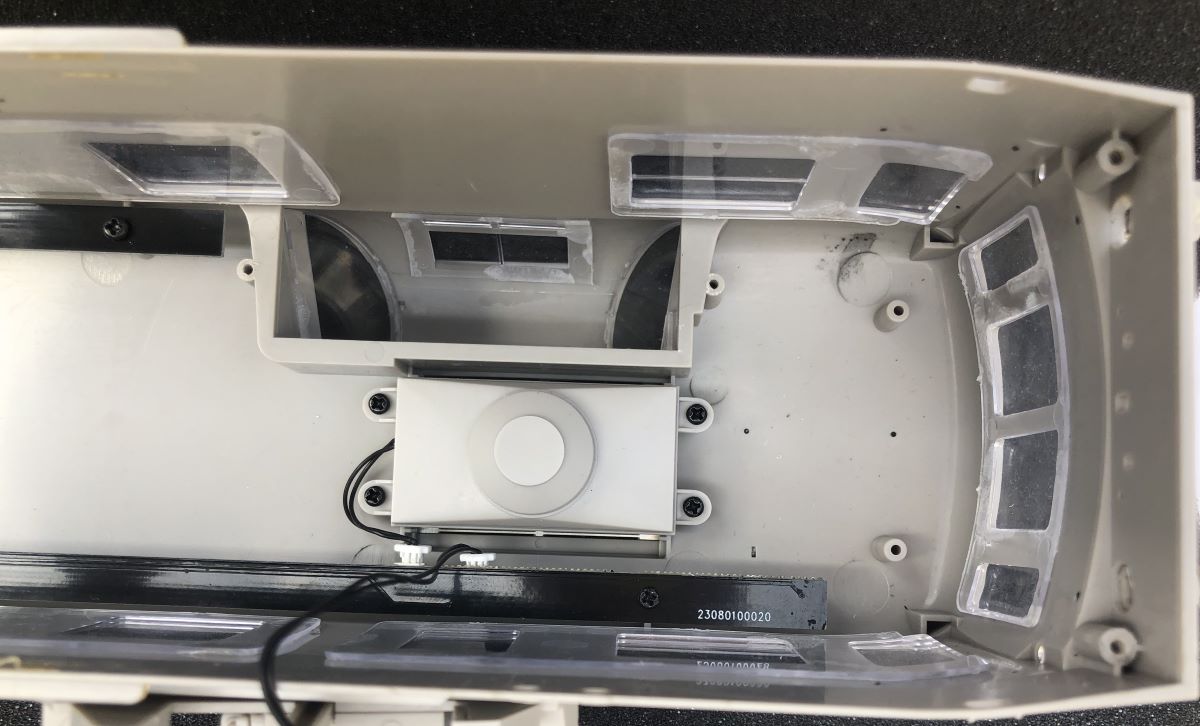

Le haut-parleur est camouflé à l'intérieur par la reproduction du carénage du ventilateur réel :

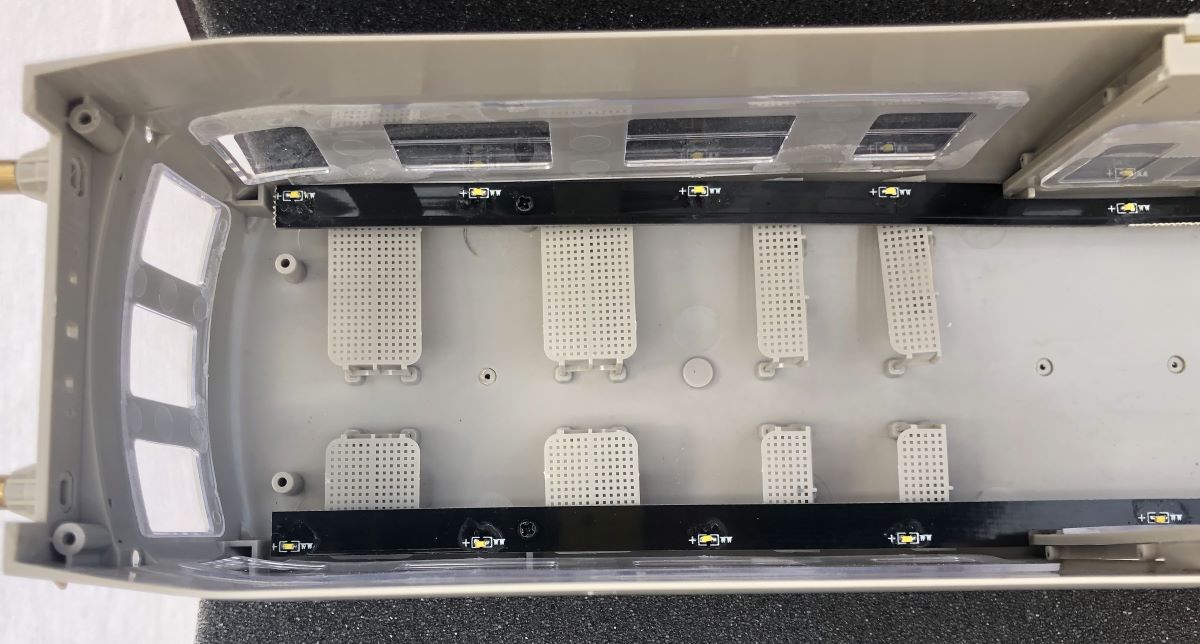

L'éclairage intérieur est assuré par des micro-diodes installées au droit de chaque fenêtre, comme en réalité:
éclairage intérérieur.JPG

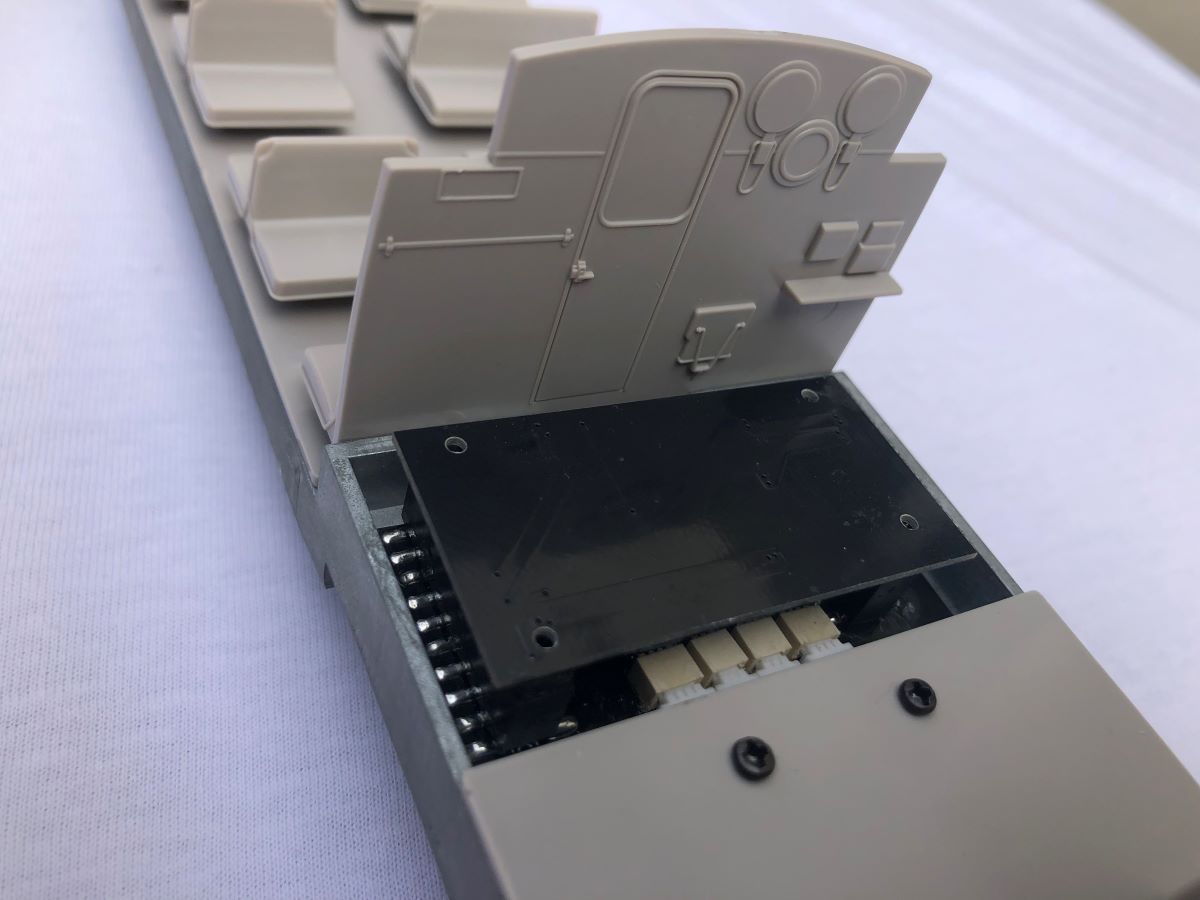

Le décodeur de type ESU L est installé à plat dans le compartiment de service :

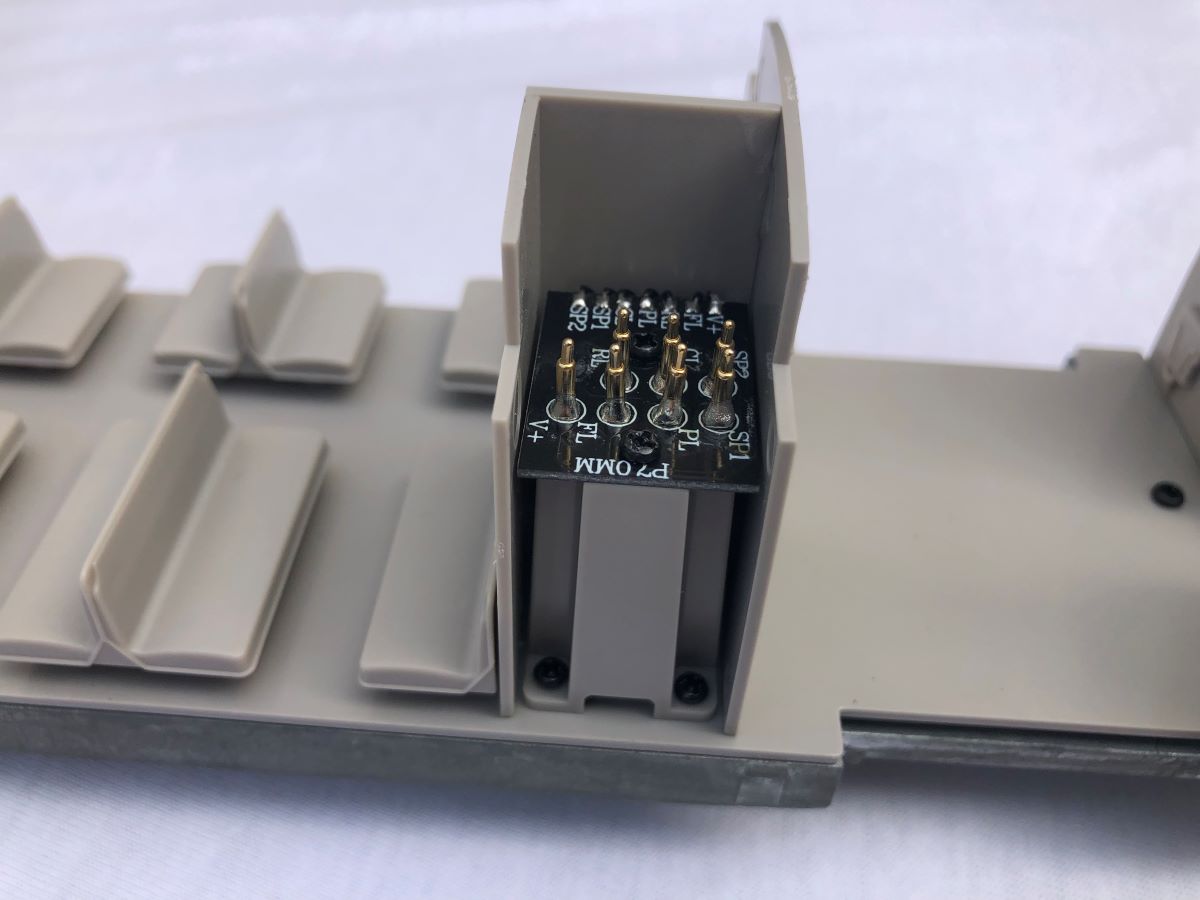

Judicieusement placé dans les WC (il sera invisible une fois la vitre opacifiée), un connecteur à plots permet de lever la caisse (4 vis aux angles) sans se soucier des connections électriques :
Modifié en dernier par CHREZO le 19 août 2023, 17:39, modifié 1 fois.
Lyves
Expert
Messages : 105
Enregistré le : 29 déc. 2021, 20:05
Prénom : Yves
Localisation : Limoges
A remercié : 3 fois
A été remercié : 34 fois

Re: [CHREZO] X3800 Picasso

Message par Lyves »

Très intéressant tout ça , on attend la suite .
Merci Joël :bravo: :merci:
Avatar du membre
CHREZO
Platinum
Messages : 757
Enregistré le : 30 mars 2015, 20:54
Localisation : ROYAN
A remercié : 1 fois
A été remercié : 141 fois
Contact :

Re: Re: [CHREZO] X3800 Picasso

Message par CHREZO »

Pour finir, quelques vues des agencements intérieurs :

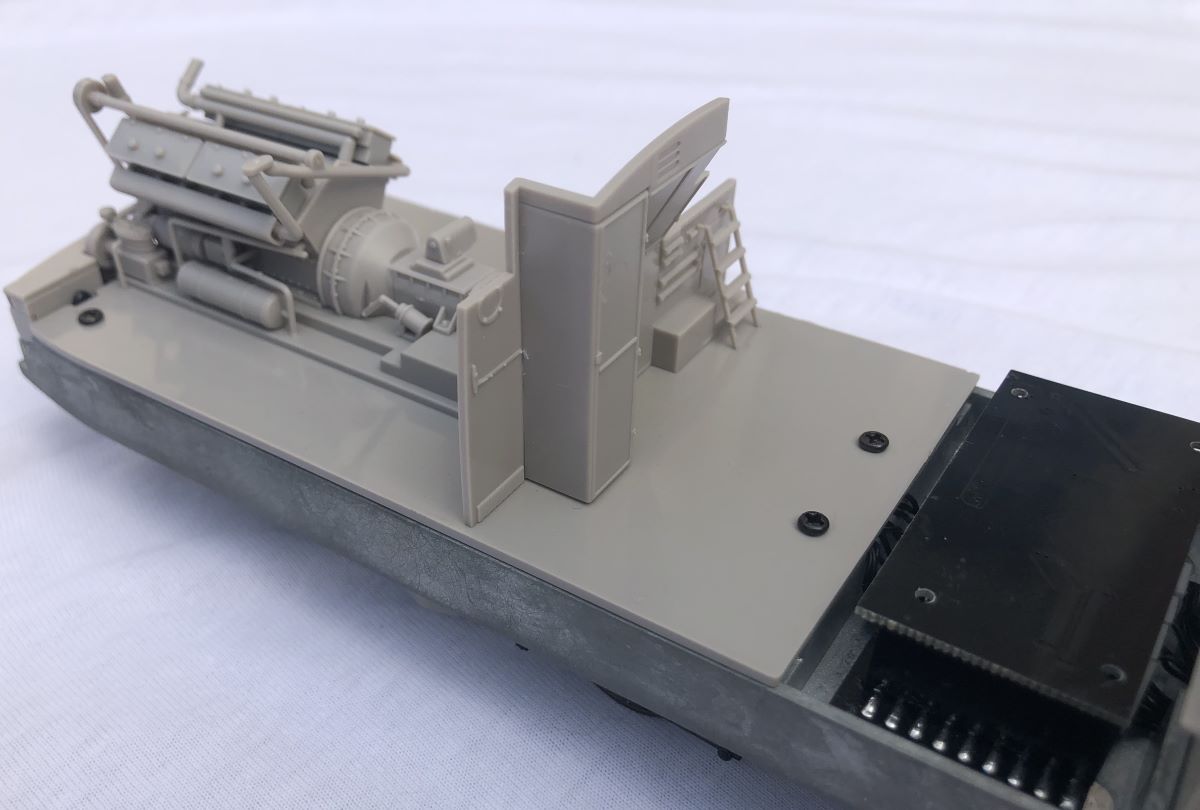

Le moteur vu du côté gauche, avec vue sur la fameuse cloison "coupe-feu" :
Compartiment moteur.JPG

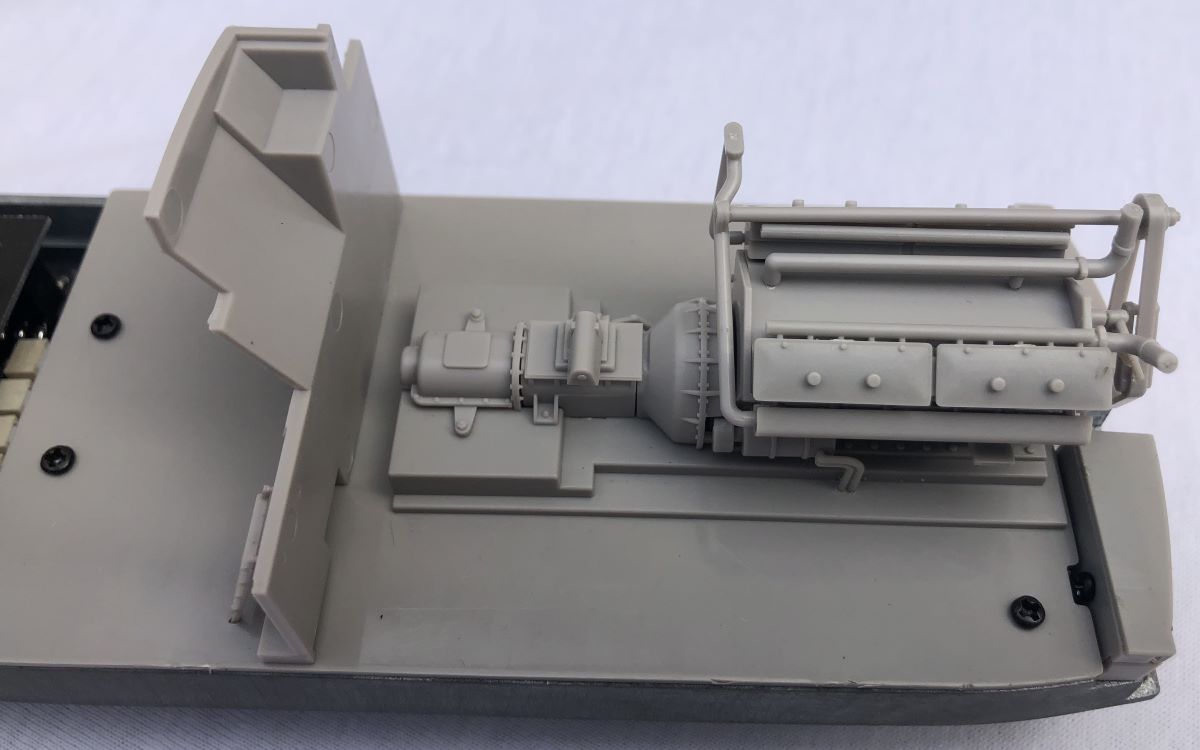

Du côté droit:

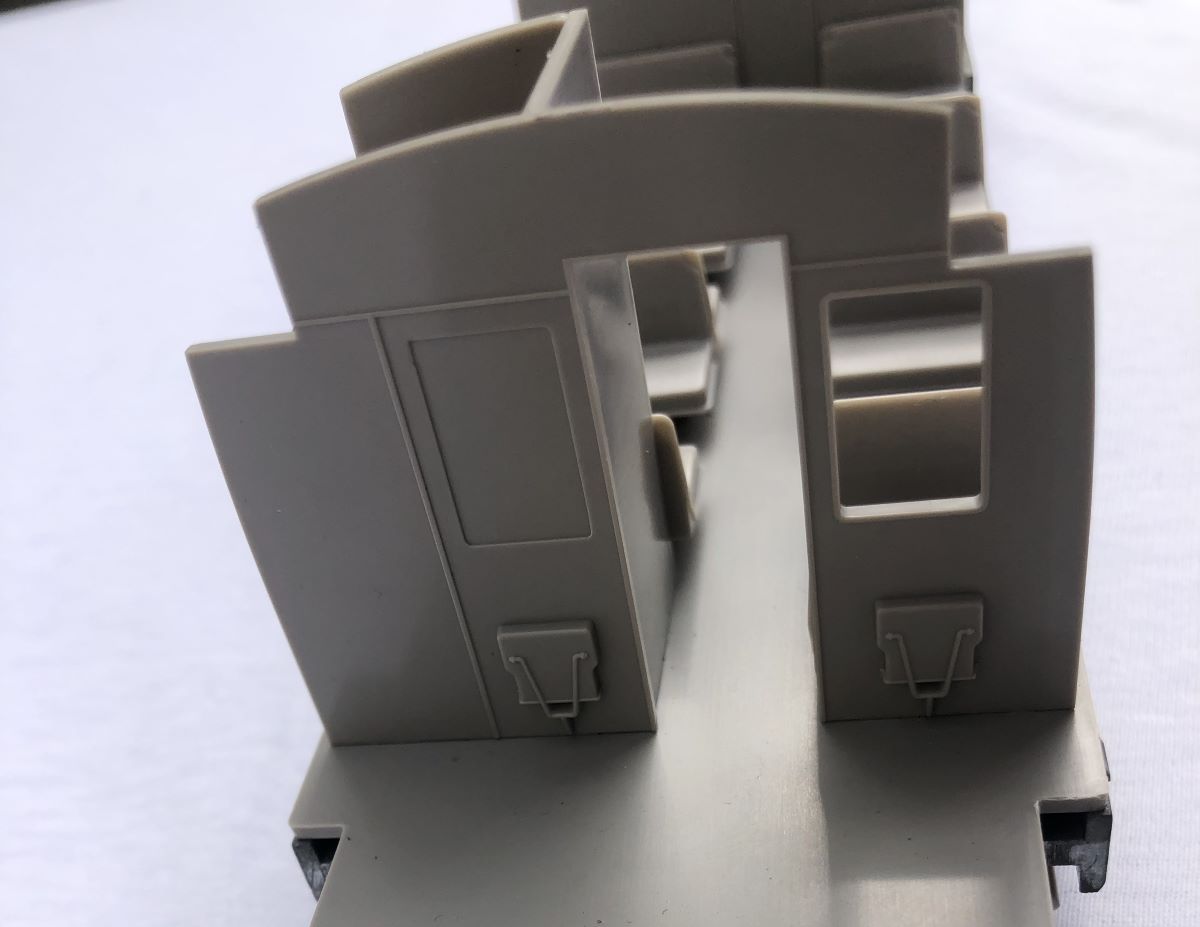

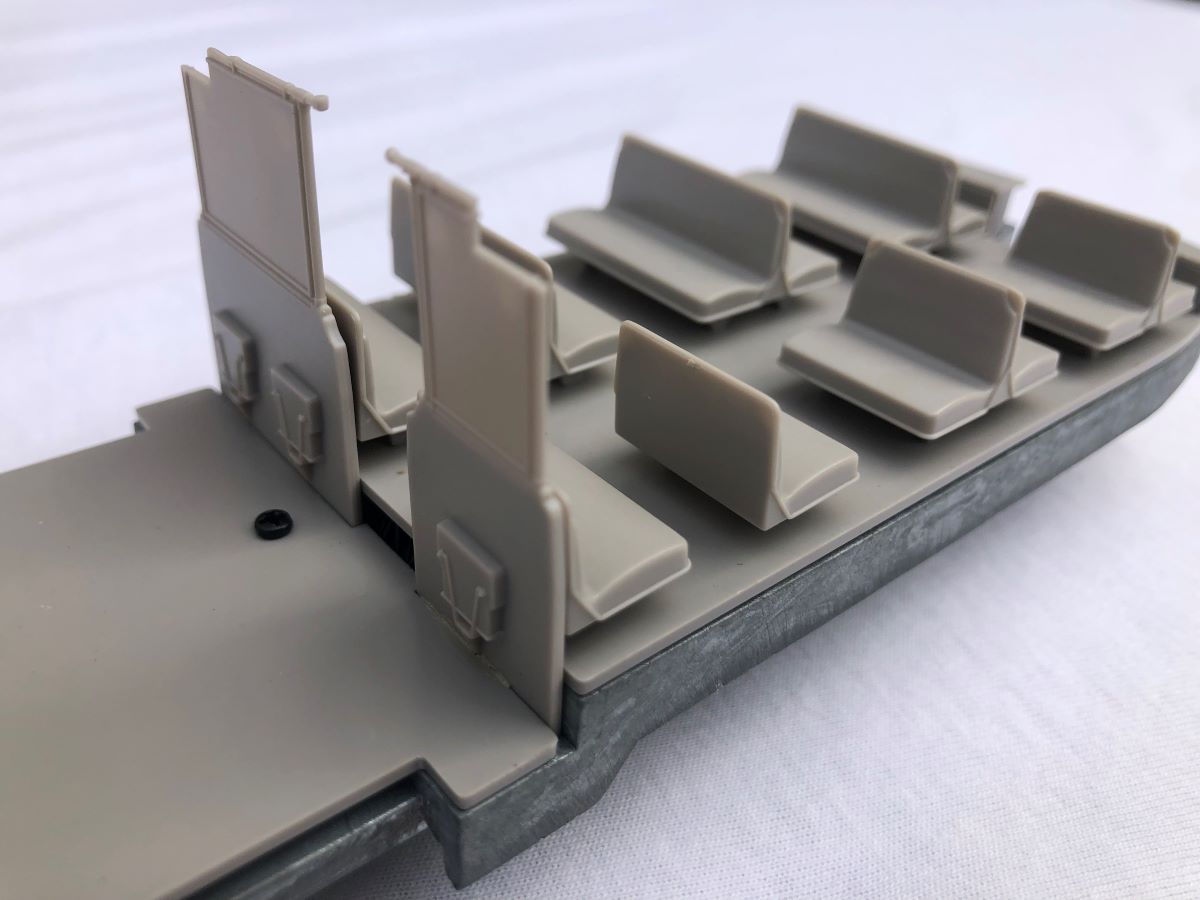

Vue de la salle voyageurs centrale et des WC depuis la plateforme d'accès :
Plate forme WC.JPG

Vue du compartiment arrière (les cloisons seront moulées en plastique cristal pour permettre la reproduction des vitres séparatives) :
compartiment arrière.JPG

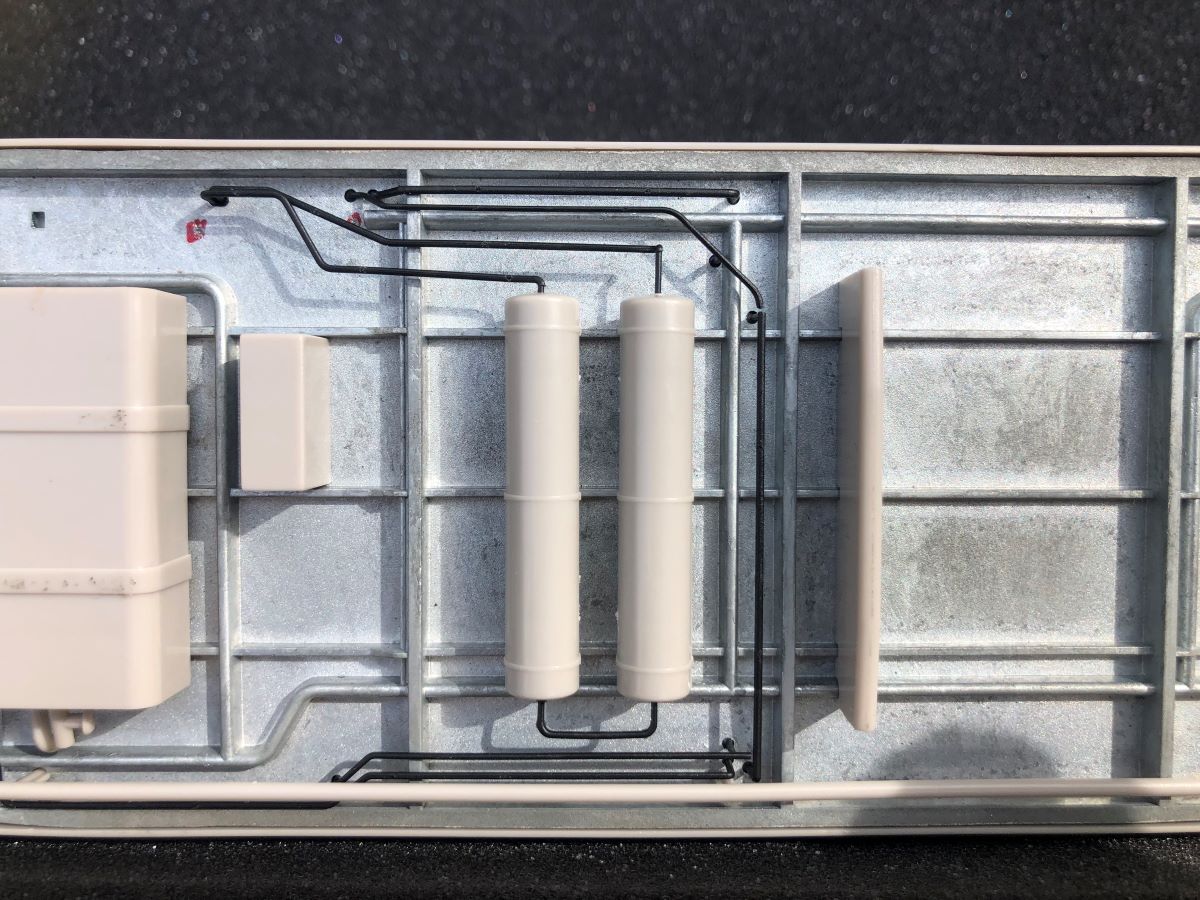

Et enfin les réservoirs sous châssis :

Nous débutons la semaine prochaine par des essais dynamiques dont nous ne manquerons pas de partager ici la video...
A bientôt!
Avatar du membre
Auboueix Gerber
Platinum
Messages : 1111
Enregistré le : 27 juin 2019, 11:06
Prénom : Jean-Claude
Localisation : Montluçon (03)
A remercié : 8 fois
A été remercié : 175 fois
Contact :

Re: [CHREZO] X3800 Picasso

Message par Auboueix Gerber »

Merci Joël pour cette présentation.
Ça promet un beau produit d'après ce que tu nous présentes. :merci: et :applause:
JC GERBER
