Un batiment en MiMo
- ffayolle
- Platinum
- Messages : 4516
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 216 fois
- A été remercié : 139 fois
Re: Un batiment en MiMo
Bonjour Gustave,

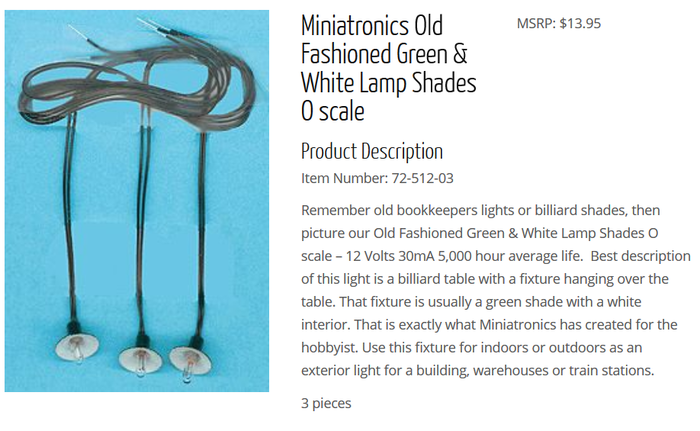

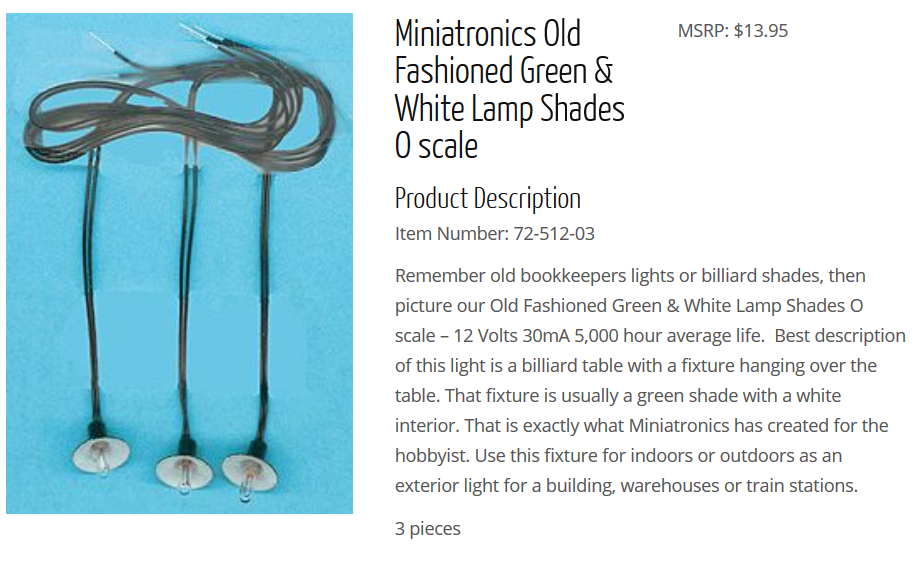

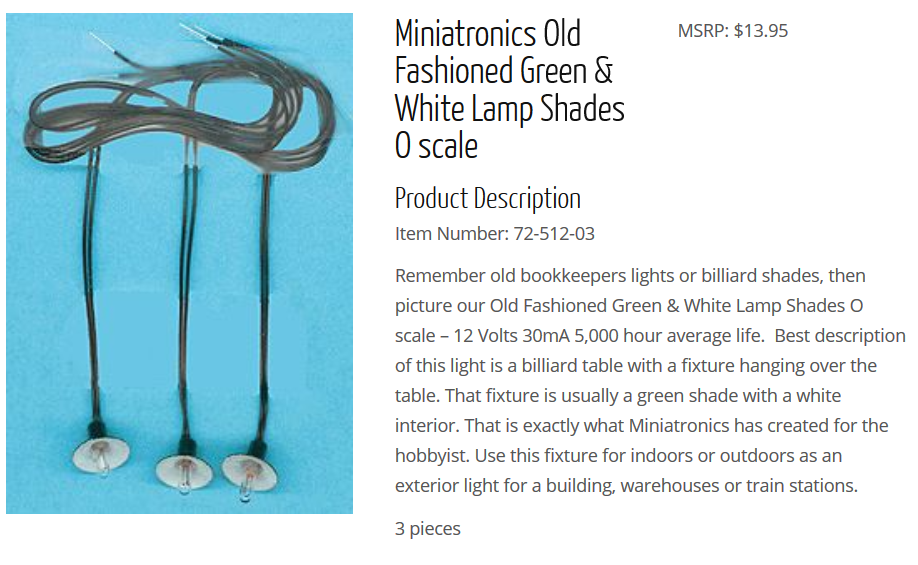

Il existe des 'lamp shade" en Zéro.
Mais peut-être que quelqu'un à une astuce pour faire les coupelles, les lampes étant par exemple disponibles chez CDF ou FB Systems?
Fabrice
Ps: La chaudière n'est-elle pas petite par rapport au reste?
Il existe des 'lamp shade" en Zéro.
Mais peut-être que quelqu'un à une astuce pour faire les coupelles, les lampes étant par exemple disponibles chez CDF ou FB Systems?
Fabrice
Ps: La chaudière n'est-elle pas petite par rapport au reste?
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
- Platinum
- Messages : 3104
- Enregistré le : 02 juin 2008, 10:03
- Localisation : France; Seine et Marne
- A été remercié : 4 fois
Re: Un batiment en MiMo
Une des solutions:
-rondelle laiton du diamètre voulu
-un objet quelconque présentant un trou de diamètre légèrement inférieur à celui de la rondelle (un écrou par exemple)
-un objet quelconque présentant un cône (un outil à faire les collets battus par exemple)
On place la rondelle centrée sur le trou, on centre le poinçon sur le tout, un coup de marteau sur le poinçon et hop !
Plus le coup est prononcé, plus le cône est marqué.
-rondelle laiton du diamètre voulu
-un objet quelconque présentant un trou de diamètre légèrement inférieur à celui de la rondelle (un écrou par exemple)
-un objet quelconque présentant un cône (un outil à faire les collets battus par exemple)
On place la rondelle centrée sur le trou, on centre le poinçon sur le tout, un coup de marteau sur le poinçon et hop !
Plus le coup est prononcé, plus le cône est marqué.
-
- Platinum
- Messages : 1592
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 36 fois
Re: Un batiment en MiMo
Merci à Gilles, Fabrice et Michel.
Pas simple quand même à fabriquer sois même les luminaires!
Je continue donc à acceuillir vos idées et suggestions.
Fabrice, la dimension du bâtiment est dictée par la taille du balancier en tenant compte de sa hauteur et de son débattement.
Alors, effectivement, la chaudière peut paraitre sous dimensionnée dans cette "cathédrale".
Mais elle ne doit fournir de l'énergie qu'à un simple cylindre à battement lent, pas décoler un rapide de quelques centaines de tonnes.
Ceci dit je n'ai pas fait d'étude ni de chiffrage de thermodynamique pour dimensionner la bête, c'est la taille de la boite à sucrerie qui m'a servie pour le corps cylindrique qui a fixée les dimensions!
Pas simple quand même à fabriquer sois même les luminaires!
Je continue donc à acceuillir vos idées et suggestions.
Fabrice, la dimension du bâtiment est dictée par la taille du balancier en tenant compte de sa hauteur et de son débattement.
Alors, effectivement, la chaudière peut paraitre sous dimensionnée dans cette "cathédrale".
Mais elle ne doit fournir de l'énergie qu'à un simple cylindre à battement lent, pas décoler un rapide de quelques centaines de tonnes.
Ceci dit je n'ai pas fait d'étude ni de chiffrage de thermodynamique pour dimensionner la bête, c'est la taille de la boite à sucrerie qui m'a servie pour le corps cylindrique qui a fixée les dimensions!
Picard un jour, Picard toujours.
Fred.
Fred.
-
- Platinum
- Messages : 1592
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 36 fois
Re: Un batiment en MiMo
En attendant vos lumières , je passe à l'étape suivante, la couverture.
Pour compléter la charpente, j'ai tout d'abord pensé à une toiture en tuiles, mais il me fallait alors investir dans une texture genre Rédutex, ce qui était contraire à la démarche MiMo suivie jusqu'alors.
Une couverture en ardoises étant plus facilement réalisable avec les moyens du bord, c'est donc cette option que j'ai retenu.

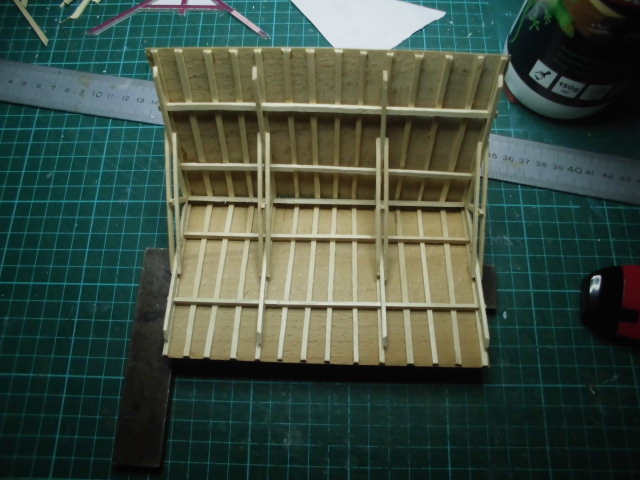

Tout d'abord la sous toiture représentant les voliges est réalisée en collant sur les chevrons, une fine planchette de bois de plaquage.
Vu du dessous, l'illusion est parfaite. Je sais, c'est totalement inutile puisque ce sera invisible une fois le toit en place, mais quand on aime... Les ardoises sont ensuites posées par lignes complétes.

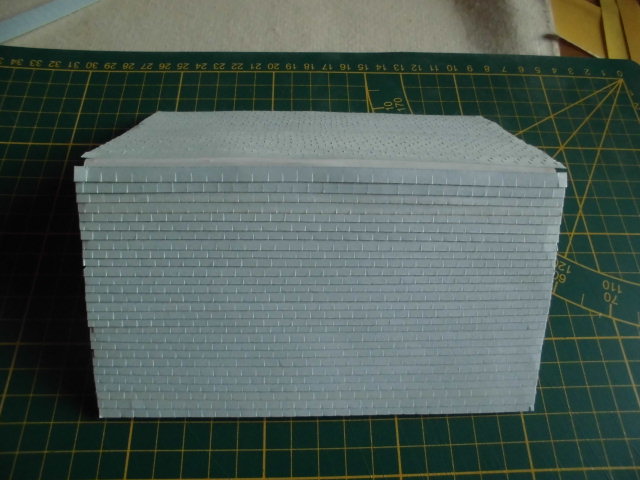

Elles sont simplement découpées dans du bristol et collées en place en respectant le chevauchement et le décalage des joints. C'est très long à faire, mais l'aspect est satisfaisant.
La suite quand j'aurai terminée mon travail de pose.
Pour compléter la charpente, j'ai tout d'abord pensé à une toiture en tuiles, mais il me fallait alors investir dans une texture genre Rédutex, ce qui était contraire à la démarche MiMo suivie jusqu'alors.
Une couverture en ardoises étant plus facilement réalisable avec les moyens du bord, c'est donc cette option que j'ai retenu.
Tout d'abord la sous toiture représentant les voliges est réalisée en collant sur les chevrons, une fine planchette de bois de plaquage.
Vu du dessous, l'illusion est parfaite. Je sais, c'est totalement inutile puisque ce sera invisible une fois le toit en place, mais quand on aime... Les ardoises sont ensuites posées par lignes complétes.
Elles sont simplement découpées dans du bristol et collées en place en respectant le chevauchement et le décalage des joints. C'est très long à faire, mais l'aspect est satisfaisant.
La suite quand j'aurai terminée mon travail de pose.
Picard un jour, Picard toujours.
Fred.
Fred.
- yannPk19
- Platinum
- Messages : 1214
- Enregistré le : 03 avr. 2016, 09:14
- A remercié : 155 fois
- A été remercié : 128 fois
Re: Un batiment en MiMo
Bonsoir Fabrice et à tous,ffayolle a écrit :
Mais peut-être que quelqu'un à une astuce pour faire les coupelles, les lampes étant par exemple disponibles chez CDF ou FB Systems?
Avec Alice nous utilisons pour nos bricoles de l'étain qu'on récupère autour des bouteilles de vin. Il y a un côté brillant métallique qui peut figurer l'intérieur de l'abat jour, le côté mat peut être paint de la couleur souhaitée. L'avantage est également la grande malléabilité du matériaux et cela se découpe au cuter ou ciseaux (de couturière) très fin.
Sinon bravo pour le bâtiment
Y
Club CMFJ - membre du G7
-
- Platinum
- Messages : 1592
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 36 fois
Re: Un batiment en MiMo
Merci Yann.
Bien vu l'idée d'utiliser de l'étain, c'est effectivement un matériau facile à façonner et à découper.
Le pire c'est que je vais être obligé de boire du vin pour récupérer la matière première!
Mais bon, s'il faut en passer par là...
Bien vu l'idée d'utiliser de l'étain, c'est effectivement un matériau facile à façonner et à découper.
Le pire c'est que je vais être obligé de boire du vin pour récupérer la matière première!
Mais bon, s'il faut en passer par là...
Picard un jour, Picard toujours.
Fred.
Fred.
- ffayolle
- Platinum
- Messages : 4516
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 216 fois
- A été remercié : 139 fois
Re: Un batiment en MiMo
Besoin d'aide?
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
- Platinum
- Messages : 1592
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 36 fois
Re: Un batiment en MiMo

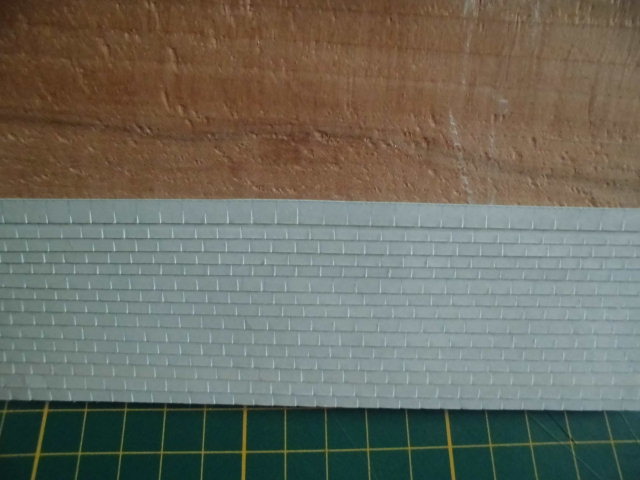

En attendant une solution pour l'éclairage, et quelques ardoises plus tard…
Les bouts de chevrons, qui restent visibles en bord de toiture, seront peints afin de casser le coté trop clair à mon goût. A suivre.

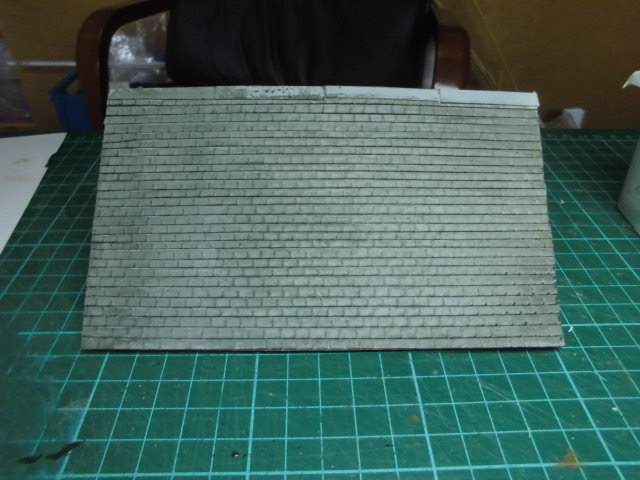

Après égalisation des rives et pose des faîtières, il est temps de passer un premier jus de peinture grise.

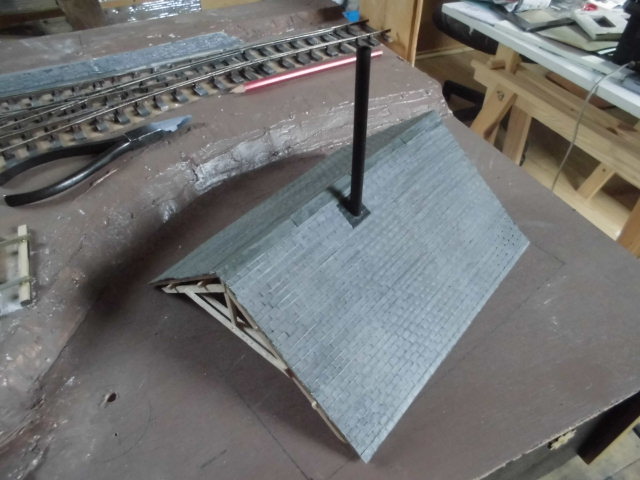

Puis pose de la cheminée avec son raccord en zinc, directement tiré de l'opercule d'un pot de crème fraiche, MiMo oblige.

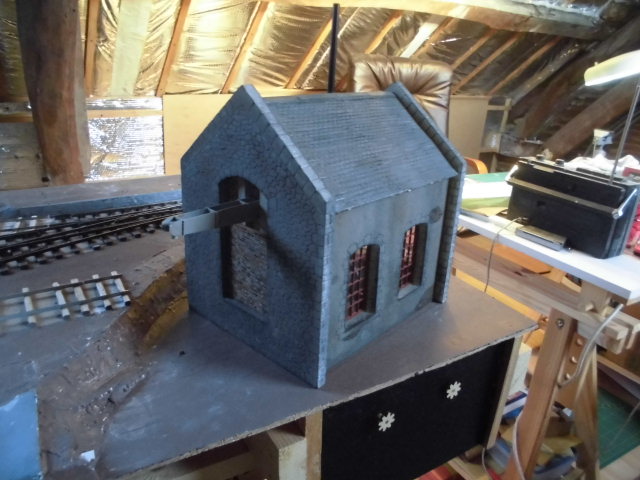

Et mise en place sur la maçonnerie.Les bouts de chevrons, qui restent visibles en bord de toiture, seront peints afin de casser le coté trop clair à mon goût. A suivre.
Picard un jour, Picard toujours.
Fred.
Fred.
Re: Un batiment en MiMo
Va falloir boire beaucoup et du très bon .....car de plus en plus de capsules sont en aluminium....quelle corvée
