Quai des 3 "Grenot"

[olivier taniou]

Beau début Wandrille, on attend la suite !

[pelican]

Belle menuiserie ! Vivement la suite ...

[ffayolle]

Très belle menuiserie

Côté raccordement électrique, il y a aussi la solution des fiches banane de 4mm.
Côté jeu, un simple morceau de carton fin entre le tasseau et le morceau de ctp des dispositifs recevant les pieds fera l'affaire. Sans oublier un peu de savon sur le morceau du pied entrant dans le dispositif.

[Wandrille]

Merci pour les retours !
Je vais regarder la solution fiches banane + douille. Il y a plusieurs type de fiche banane, la solution par soudure semble pas mal.
Les douilles femelles pouvant également être vissées sur une petite plaquette à positionner sous le module par exemple.

Comment faites vous les liaisons alimentation des voies depuis le feeder ?

[ffayolle]

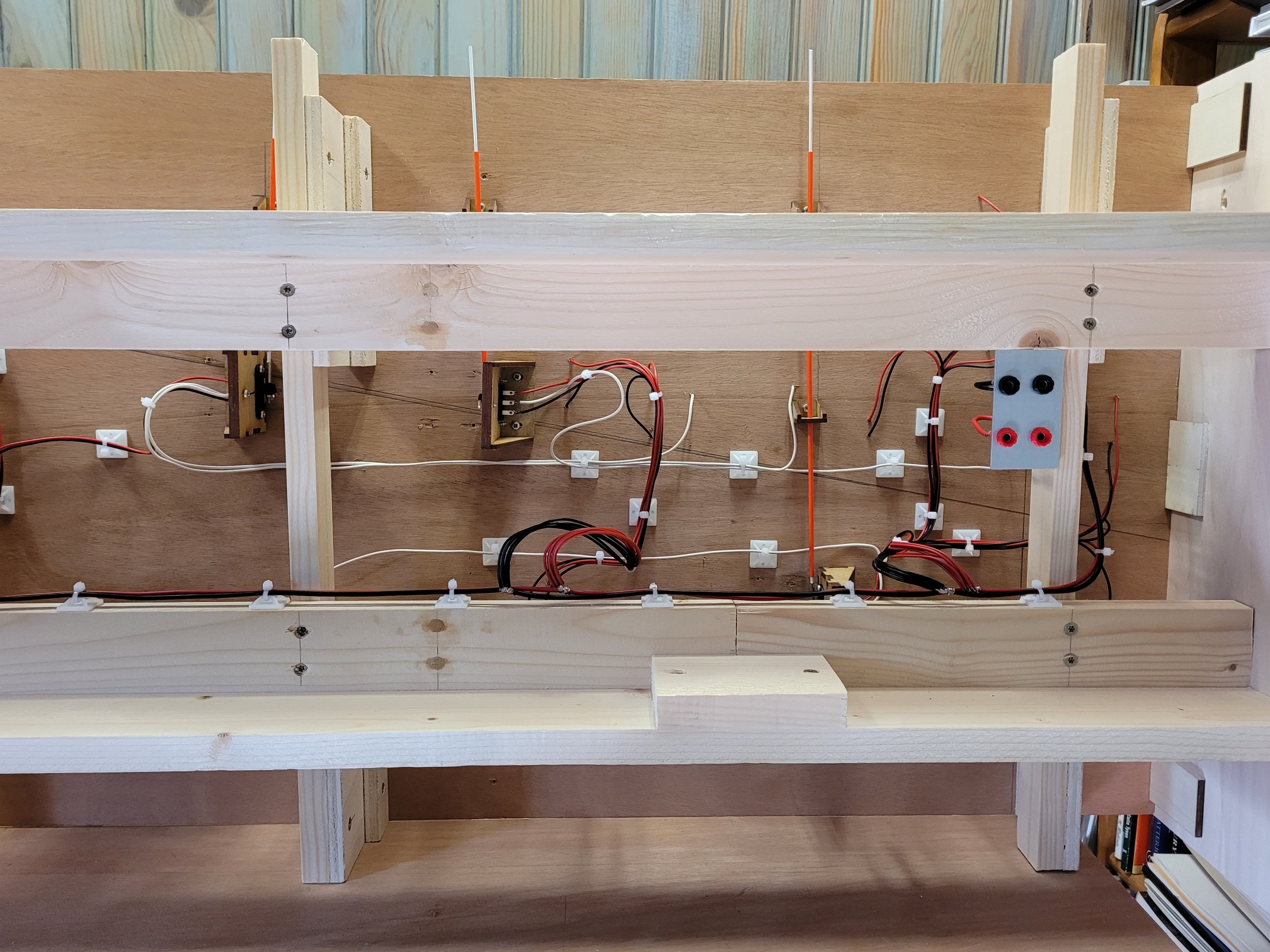

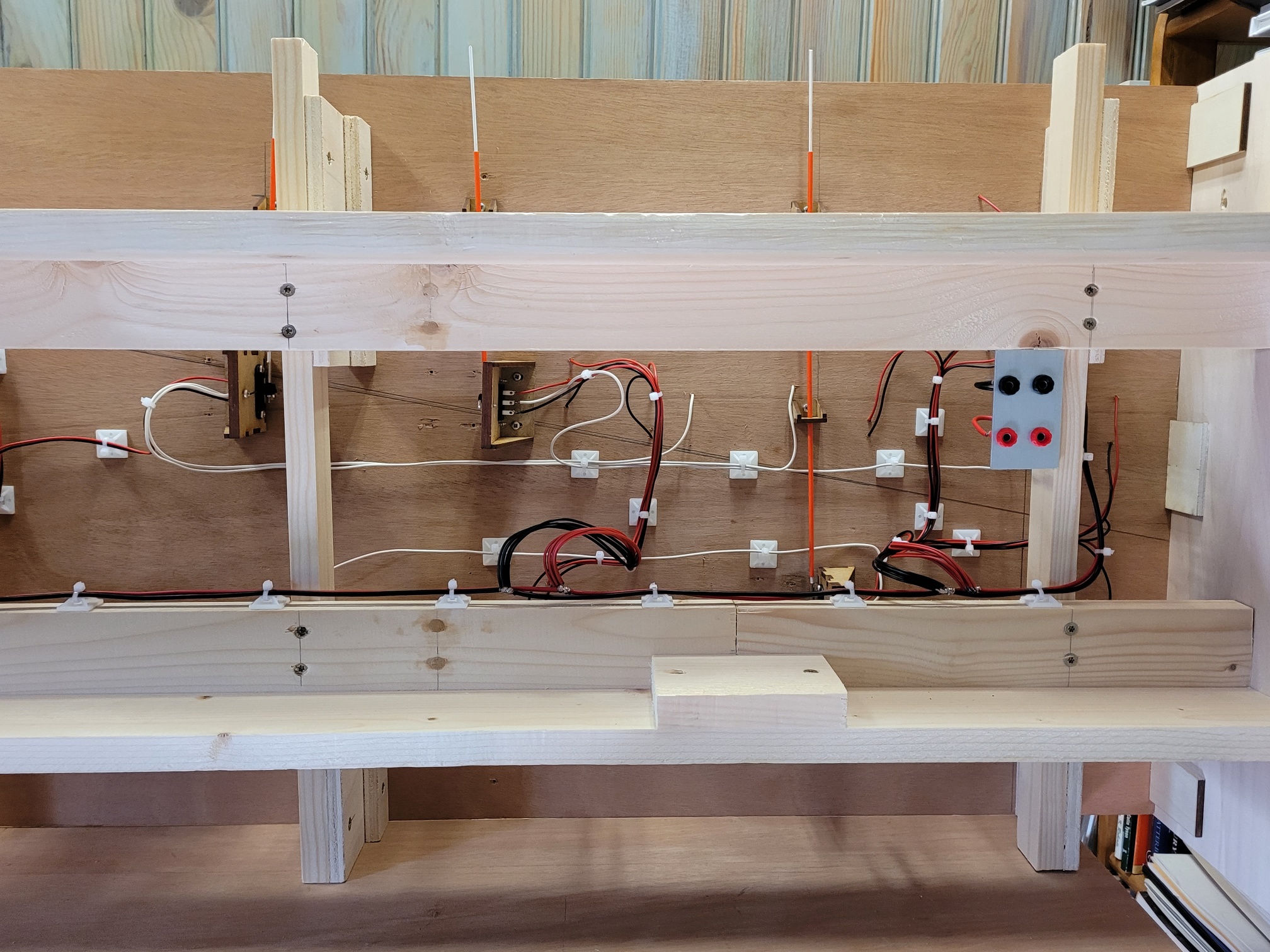

Un morceau de cornière pour installer les prises femelles de type "banane 4mm"
Un câble de 1,5mm² qui parcourt tout le module pour le feeder

[ffayolle]

Wandrille,

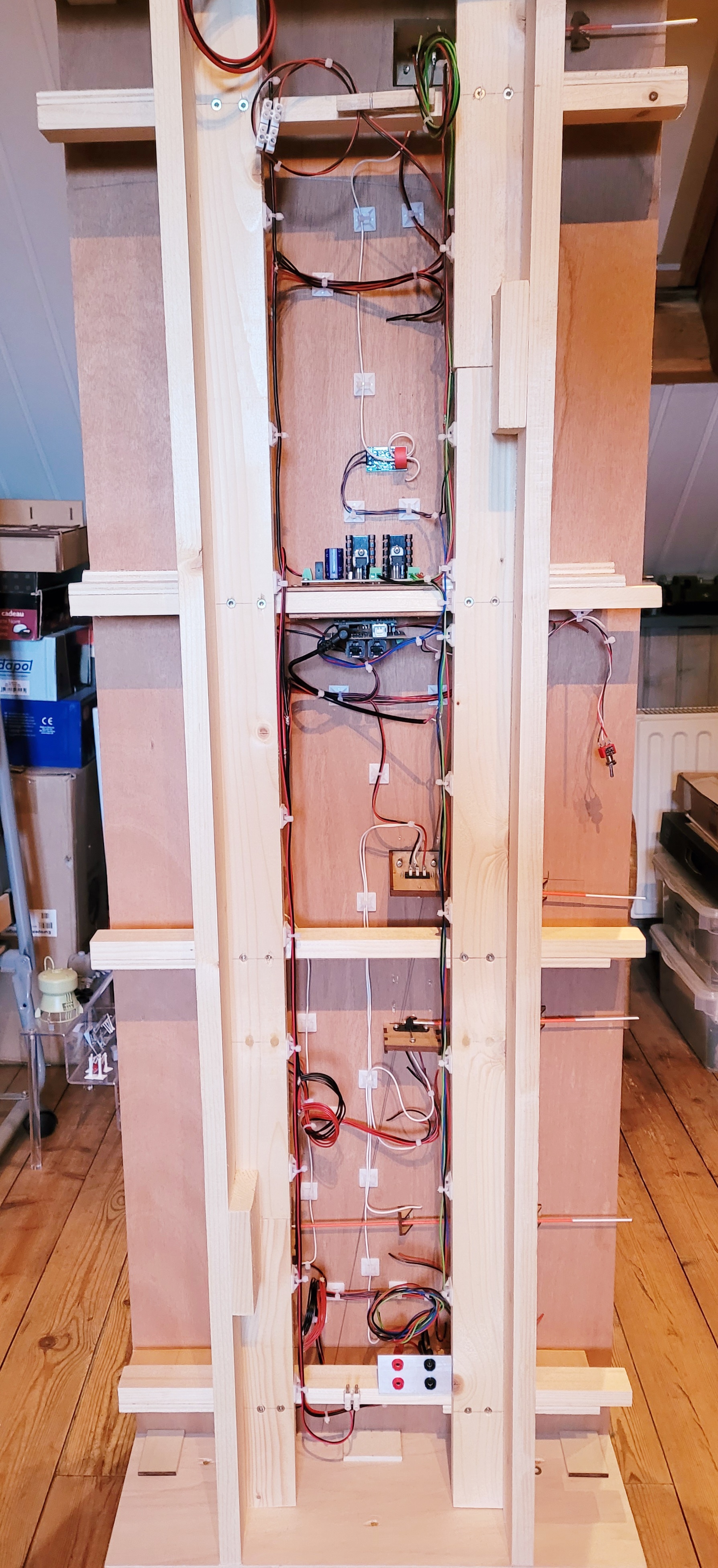

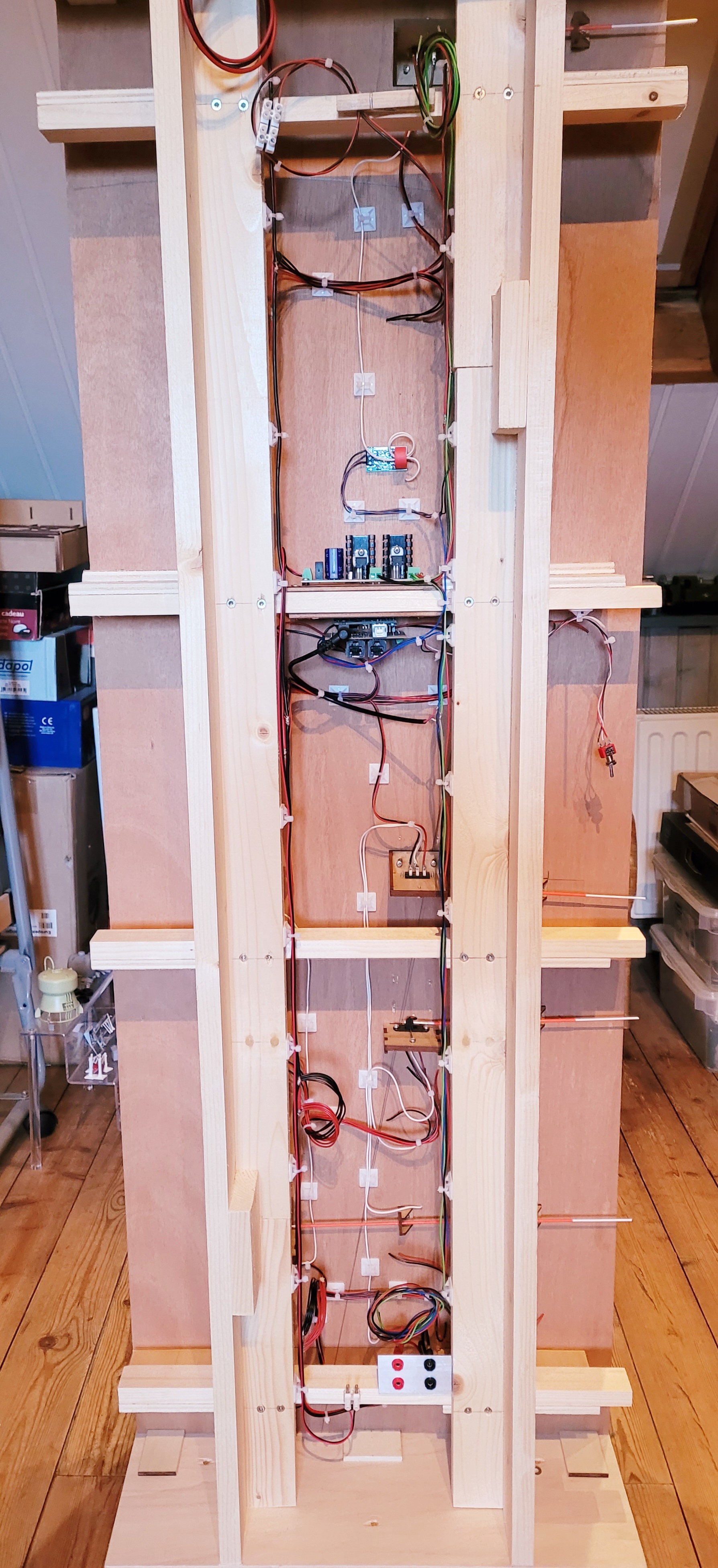

Un autre vue d'un câblage de module
Fabrice

[rolaf]

Bonjour Wandrille,

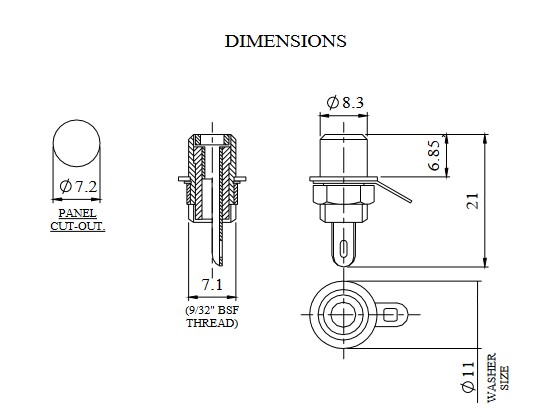

Tu as aussi la solution des fiche RCA (type audio).
Elles ont pour avantage d'être suffisamment "grosses" pour permettre des soudures faciles et surtout, elles sont disponible en plusieurs couleurs ce qui facilite grandement le travail de raccordement.

Fiche RCA male.jpg (14.13 Kio) Vu 2429 fois

Fiche RCA femelle.jpg (8.55 Kio) Vu 2429 fois

[Wandrille]

Merci pour l'info. En fait, il n'y a pas trop de différence entre des fiches RCA et des fiches banane ?

[rolaf]

Je vais peut-être dire une connerie mais il me semble que les fiches bananes ne prennent qu'un seul fil alors que les RCA en prennent 2.
Si besoin de plus, la prise Jack peut en prendre 3.

[PS907]


Le nombre de contact
2 pour le RCA
