stratus a écrit : 17 déc. 2019, 13:57A l’échelle du zéro une telle gare fait 302mm de largeur, soit très proche de la dimension de l’abri qui, en général, est positionné, centré, face à la porte centrale et, effectivement, parait imposant.
Petite correction sur mes affirmations précédentes (induites en erreur par les dimensions relevées sur un modèle de gare PLM 3 portes du commerce présentant, par ailleurs, d'autres inexactitudes).
Me (re)penchant sur la gestation de la gare, et épluchant les moindres côtes disponibles sur WikiPLM, je constate que l’abri de quai présente une largeur de 12m (cf. ci-dessous) et la gare une largeur de 12,06m (11,5+(0,28x2) cf. ci-dessous), soit à l’échelle 1/43,5 : 275,86 mm pour le premier et 277,24 mm pour la seconde et non 302 mm comme indiqué précédemment ; conclusion l’abri de quai est, dans la réalité, quasiment aussi large que la gare.

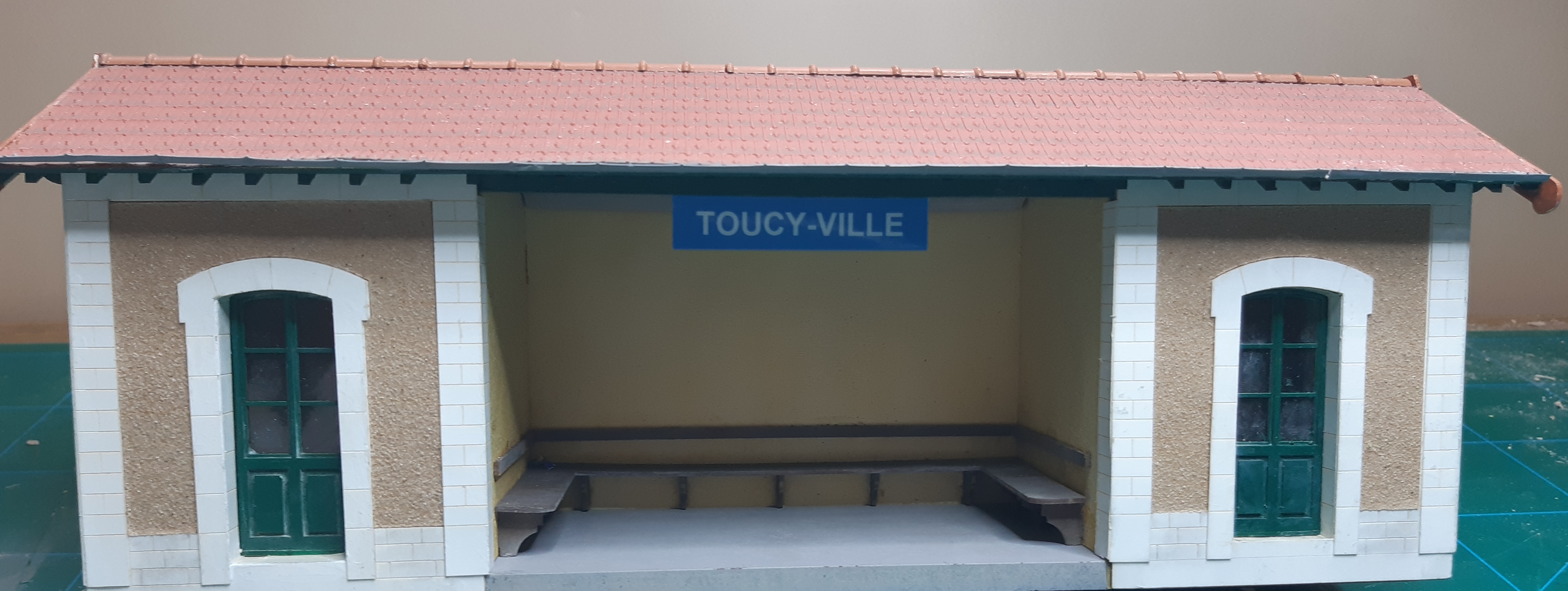

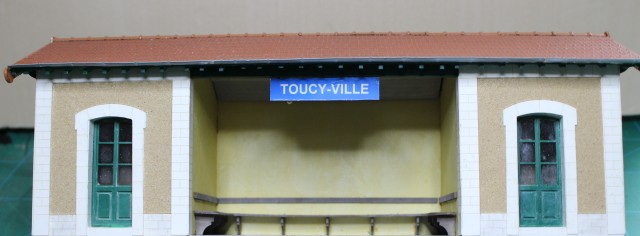

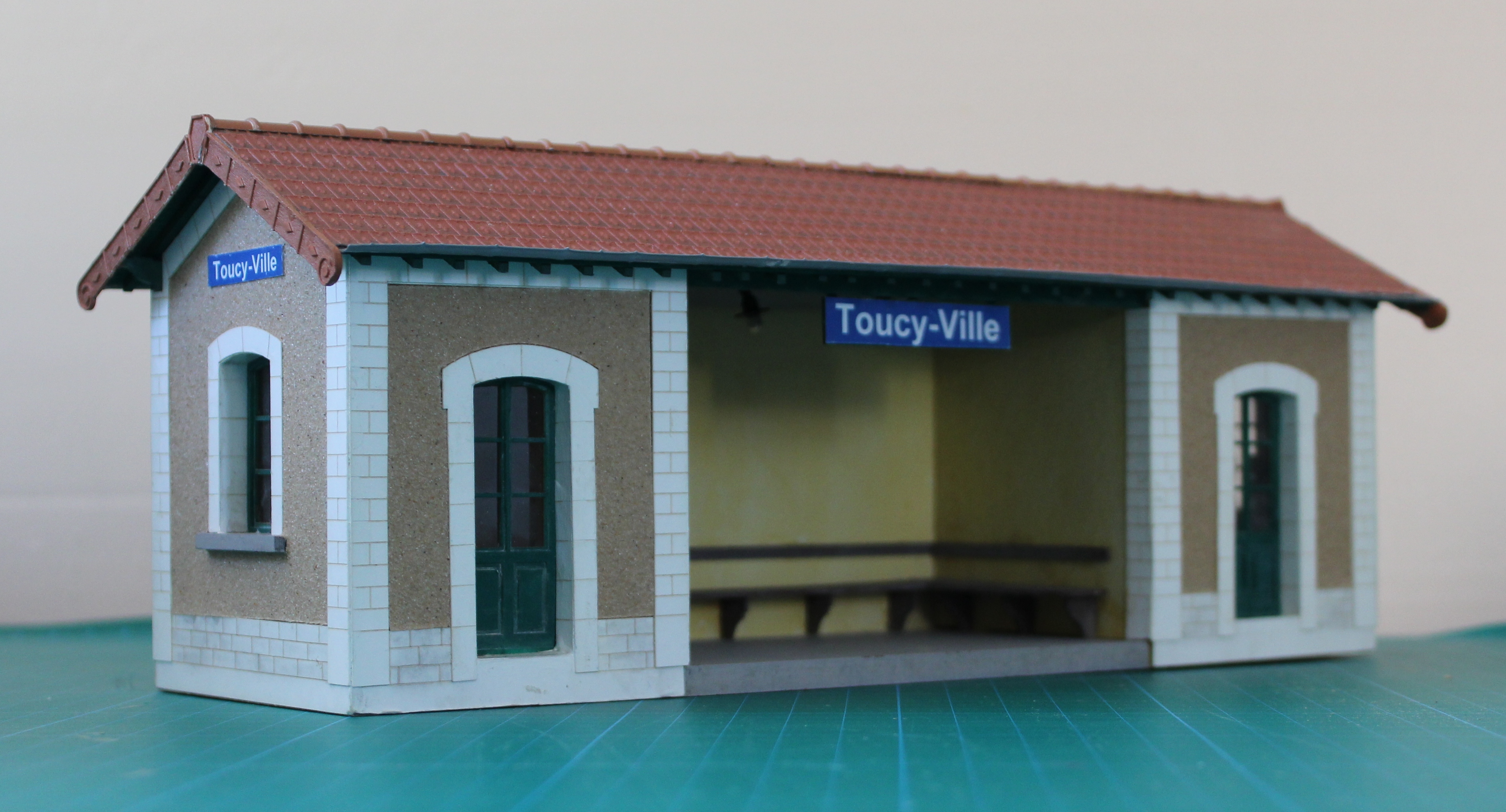

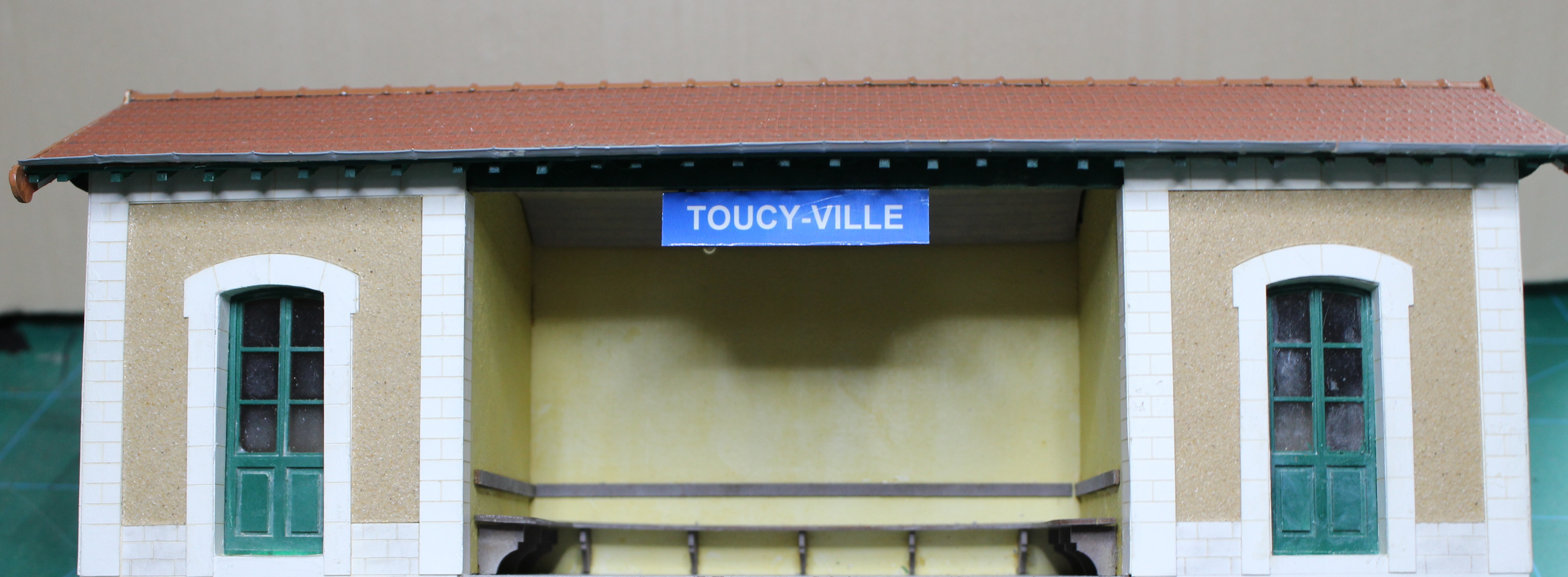

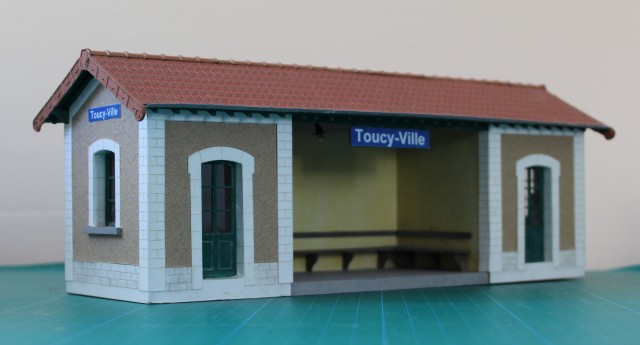

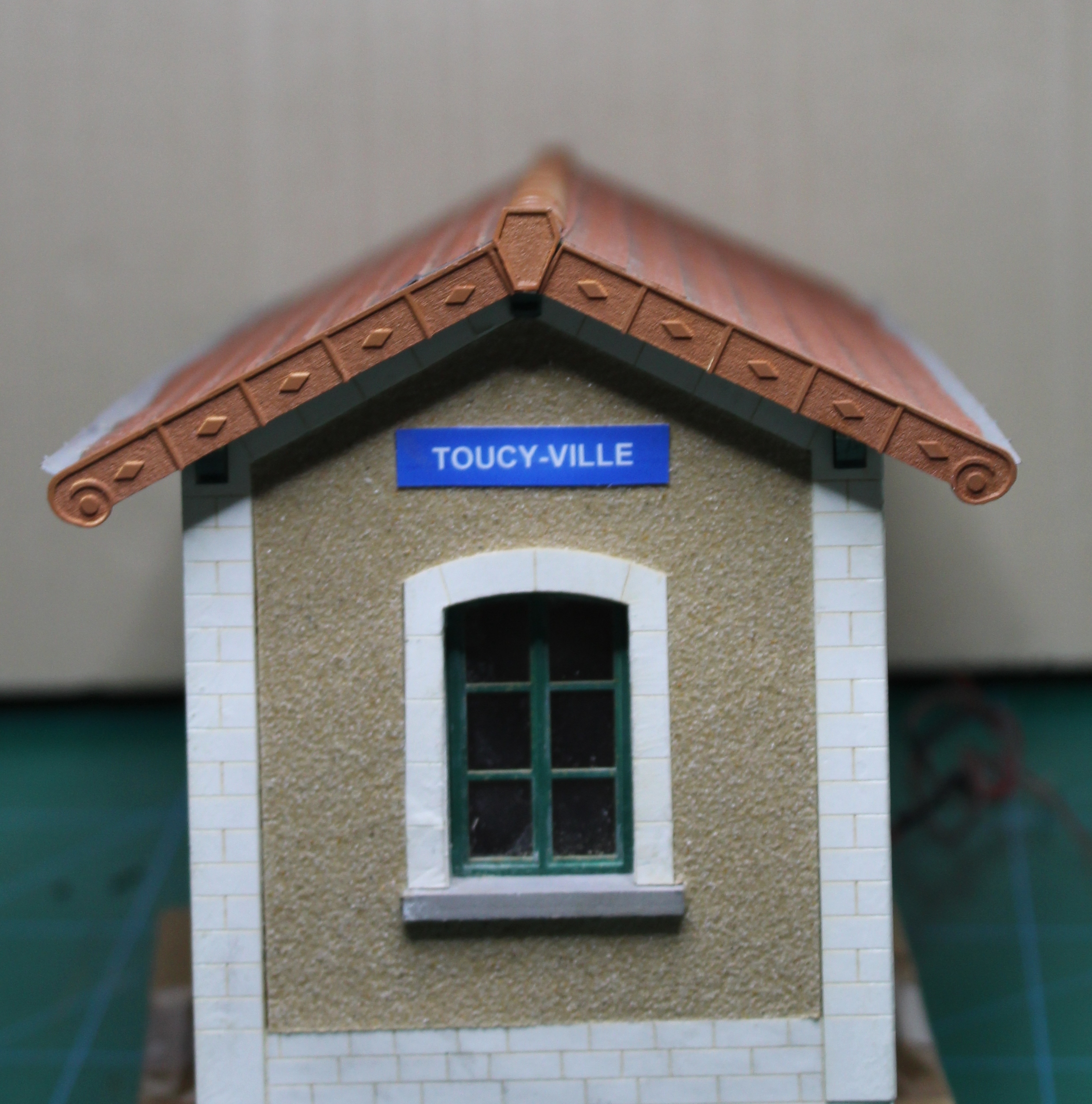

L’abri de quai que j’ai réalisé présente donc une cote fausse de quelques millimètres et sera légèrement plus large que la gare, quant à la gare, elle sera à la côte exacte (à l’arrondi près).
- Côtes de l'abri de quai
- Plan côté.jpg (20.64 Kio) Vu 3085 fois

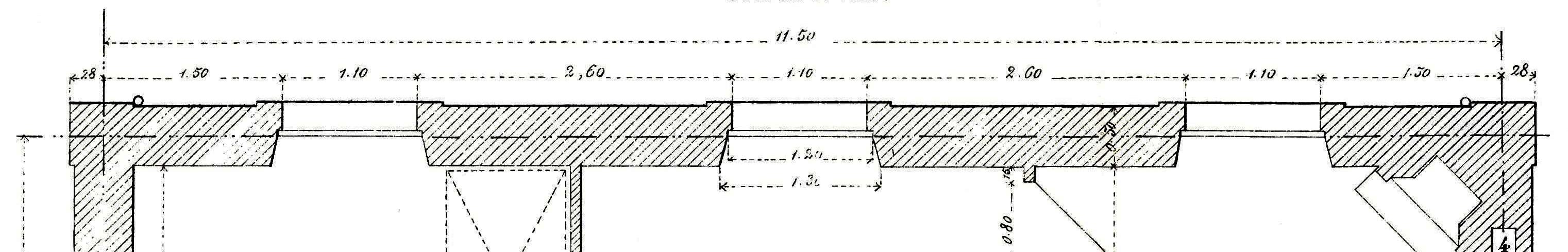

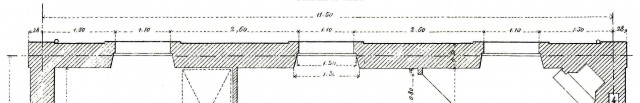

- Côtes de la gare
