Je ne me suis jamais lancé dans cette aventure de typon, un peu (beaucoup même ) comme Gilles le dessin vectoriel ne me passionne pas.
Bonne chance pour ces premiers travaux

[Pacific231]

Merci pour tes encouragements.

Tout le monde dit que c'est facile... Le plus dur est d'essayer

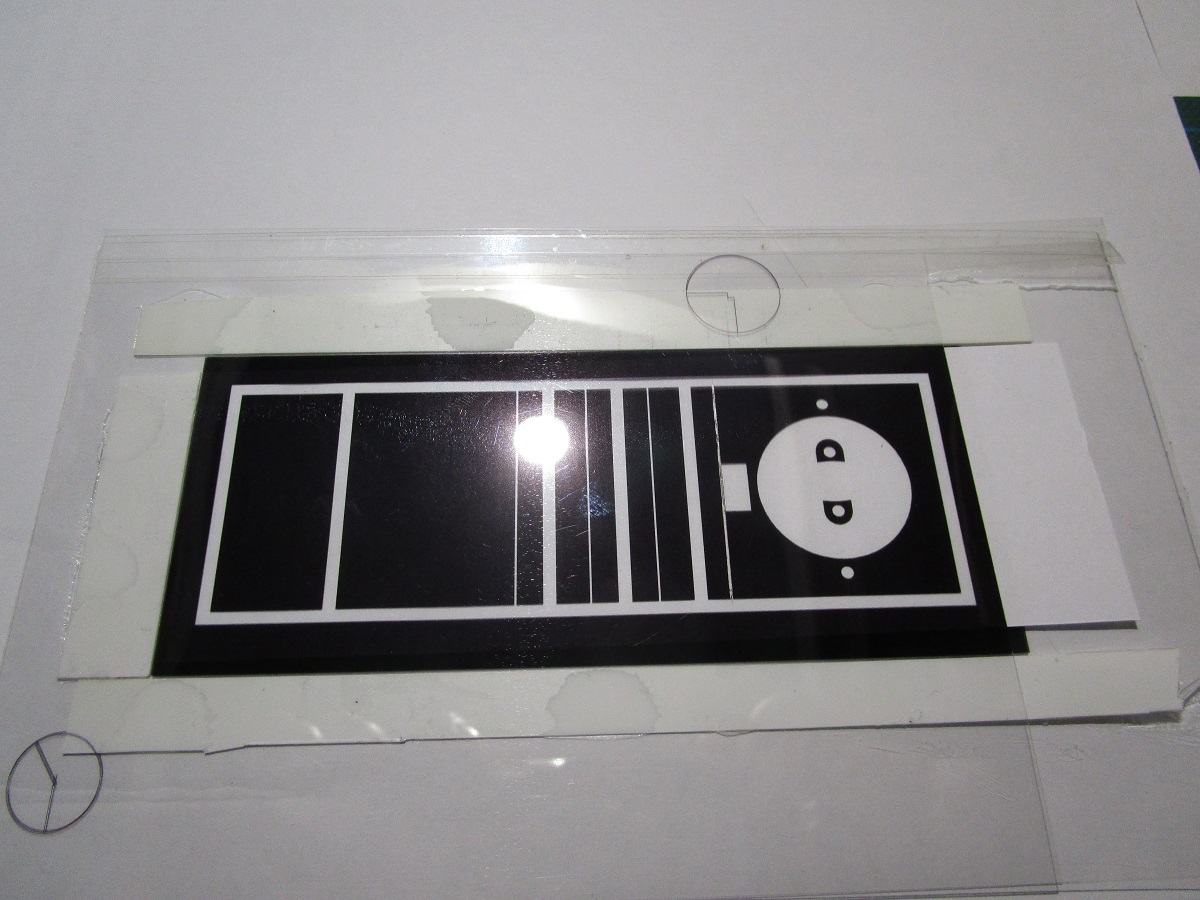

Première étape, après avoir imprimé le typon : découper les deux parties à superposer : Le mylar qui sera en-dessous à taille "complète" et celui qui sera au-dessus avec 5 mm de moins en haut. Sur la droite, il sera coupé au milieu de la bande noire, toujours en prévoyant que l'impression doit être vers l'intérieur.

Le fichier joint Y DE 20002 (45).JPG n’est plus disponible.

Coller des bandes de plasticarte ou autre matériau de la même épaisseur que le laiton utilisé afin d'éviter d'éventuels déformations dues à l'épaisseur du laiton.

Le fichier joint Y DE 20002 (46).JPG n’est plus disponible.

Refermer la pochette de transparents.

Le fichier joint Y DE 20002 (47).JPG n’est plus disponible.

Mettre provisoirement une feuille de papier entre les deux transparents pour éviter qu'ils ne se collent entre eux.

Il n'y aura plus qu'à insoler la pochette et graver si tout va bien ... demain

[Jc94]

Vivement demain !

[mimiche77]

Personellement, je pratiquais comme cela et cela n'a pas donné les résultats escomptés
Maintenant, j'imprime (jet d'encre sur transparent pour rétroprojecteur) deux fois le sujet et je les supperpose.
'De ce fait j'ai 4 typons à supperposer (deux par face)
Depuis c'est bon !
Renseignements pris c'est parce que l'impression avec une imprimante grand public n'est pas assez opaque; de ce fait j'obtenais une gravure façon "gruyère"

Autant te dire que je suis tes travaux avec intérêt !!

[Pacific231]

Ce matin, j'ai adapté un coffrage pour la gravure avec rétro-éclairage (j'utiliserai du persulfate d'ammonium = transparent) pour suivre la gravure, avec bac de rétention si toutefois le réservoir de micro-modèle fuyait.
Au-dessus du bac, un couvercle mobile pour bloquer les "vapeurs" d'acide.

YDE 20000 (40).JPG

YDE 20000 (39).JPG

[230d9]

Et alors ? Et alors ? Eh, eh Zorro...
...j'attends la suite avec impatience pour voir ce premier résultat !

[Pacific231]

Eh Eh ! Zorro n'est pas encore tout-à-fait arrivé... mais la lumière va se faire...

Insolation en 2 fois 1 mn par face en décalant le laiton d'un demi-intervalle de néon tube

[Pacific231]

Sortie du petit bain de développeur à 30°C...

YDE 20000 (42).JPG

ce qui donne finalement :

YDE 20000 (43).JPG

Maintenant reste à savoir comment la gravure va se passer

[Pacific231]

Bon, ben..... Si j'aurais su... j'aurais pas venu... Ce n'est pas Zorro qui est arrivé mais plutôt ZERO et c'est bien la première fois que je n'aime pas ce nom....

Vers la 35ème minute :

YDE 20000 (45).JPG

Et à la quarantième minute, quand tous les interstices étaient dégagés :

YDE 20000 (46).JPG

YDE 20000 (47).JPG

Pas BO

Mes conclusions :

J'ai insolé 2 mn par face.
L'attaque trop importante des parties normalement protégées semble venir soit d'une trop faible opacité de mon typon : la bande foncée verticale à droite correspond à la position du scotch marron que j'avais mis pour bloquer le typon sur les transparents et elle n'a pas du tout été attaquée par le persulfate : donc le vernis à cet endroit-là n'a pas été insolé, ce qui est logique, soit d'une trop longue exposition.
Qu'en pensez-vous ?

En revanche pour faire de la dentelle de laiton... j'ai trouvé l'astuce

Votre aide sera la bienvenue avant mon prochain essai.
Merci d'avance

[230d9]

Ben merde alors !
Sur ce point je ne peux hélas pas t'aider...
