Pour rigidifier au niveau des jonctions de bandeau, tu devrais peut être fermer le toit de tes modules.
Avec cette solution, le fléchissement disparait, la rigidité haute étant nettement supérieure, je parle d'expérience.
De toute façon, si tu veux appliquer les préconisations de Franck concernant l'éclairage, tu vas devoir fermer le haut.

[ffayolle]

Non, il ne disparait pas. Je viens de faire un essai. En fait, c'est le fond qui se "déforme". Ce n'est qu'un Ctp de 5mm. Un cadre à l'arrière du module s'impose déjà dans un 1er temps.
La construction légère a des avantages mais aussi des inconvénients. Il faut juste arriver à trouver le bon conpromis.

[ffayolle]

Voui, mais c'est surtout parce que le support distal est un plat : il faut utiliser au minimum une cornière, de préférence un U, idéalement un H qui offre plus de résistance à la flexion grâce aux ailes perpendiculaires. Ici, un U vertical boulonné (visserie plastique pour raison de poids) avec son homologue du module suivant constituera un IPN.

Nicolas, je viens de voir ton retour.

Qu'appelles-tu le support distal?

[Eiffel]

Et si tu mettais une écharpe au fond?
Ok je

[cdz183]

Qu'appelles-tu le support distal?

C'est le couple situé à 'extrême droite de ton module et qui supporte le bandeau en porte-à-faux.
Il est constitué d'un plat ...

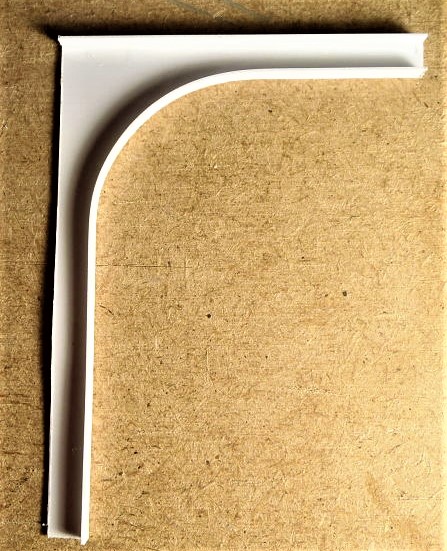

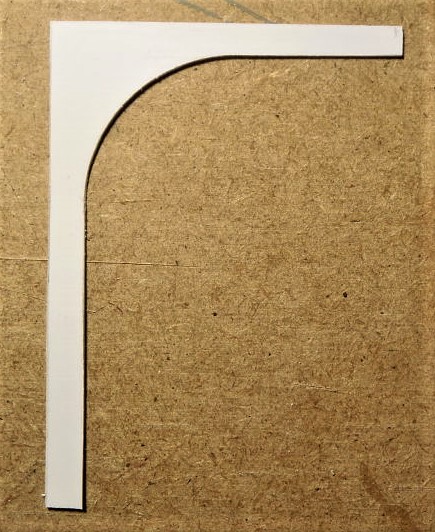

auquel il faudrait adjoindre des ailes parallèles en médium de 3 pour le transformer en U (horizontal)

plat à ailes parallèles.jpg (131.36 Kio) Vu 970 fois

Si tu fais de même pour le module adjacent (mais en chiral), tu peux jumeler ces 2 couples en U par de la visserie nylon (plus légère que du métal) et reconstituer un IPN qui est la structure la plus résistante à la flexion. Si tu dois couvrir ton module d'un ciel blanc, tu peux utiliser du Dépron en 5 mm, soutenu par des baguettes transversales de bois léger et rigide collées sur la face supérieure et faisant office de raidisseurs .

[ffayolle]

Nicolas pour ces explications et pour ces illustrations
PS: Distal et Chiral sont maintenant mes 2 nouveaux amis.

[pelican]

C'est clair comme du cristal

[ffayolle]

La nuit porte conseil.
Mais aussi les conseils et propositions faits sur ce forum ou en Off.


Comme je l'ai dit précédemment, j'avais sur un précédent réseau diorama utilisé le tronc d'un arbre comme support. Et pourquoi ne pas utiliser un bâtiment haut du type silo pour cacher le support.
390mm ne fait qu'un peu moins de 17m en réalité

différentes solutions sont donc possibles.

Affaire à suivre...

[pelican]

J'ai vu aussi : cheminée, fumée sortant de la cheminée, avec une tige support cachée par la fumée ...
Réseau hoe les ets Alphonse, "le Chas Percé" de Sylvain Costes

[ffayolle]

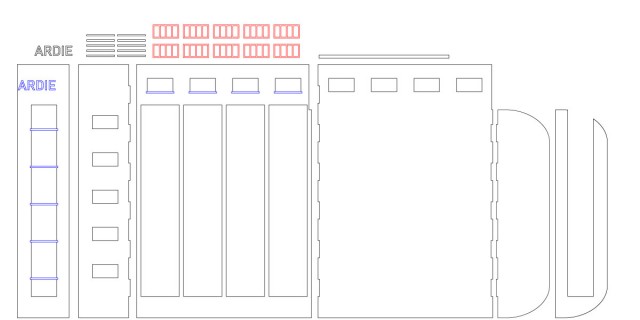

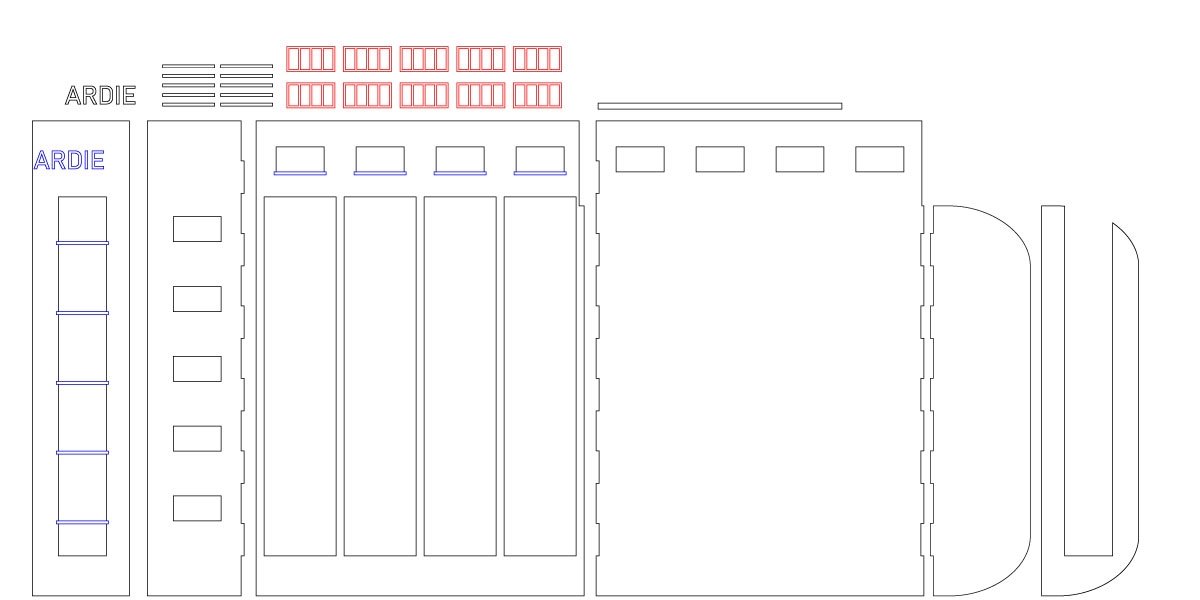

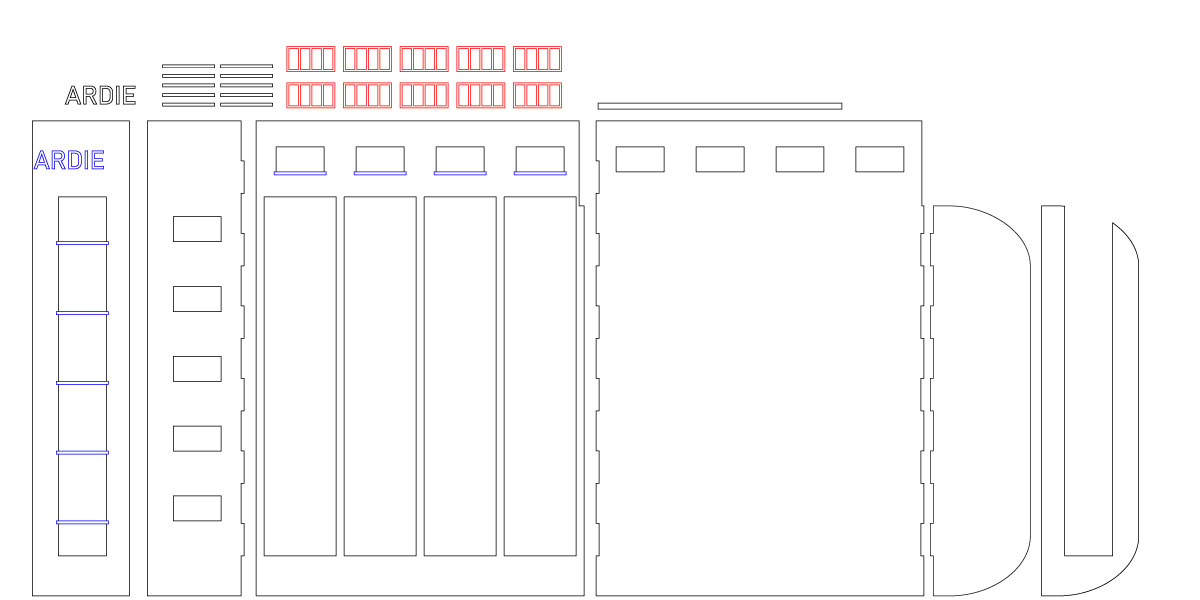

Il n'y a plus qu'à découper le silo du Réveil Agricole de Picardie au tout au moins, la partie visible de l'iceberg façon bas relief

A suivre et d'ici là, Bon week-end
Fabrice
