Message par **Eiffel** » 08 mars 2021, 15:00

Il me semblait bien aussi...

Message par **ffayolle** » 13 mars 2021, 10:02

Bonjour à tous,
Que reste-t-il à concevoir autour des appareils de voie? Plein d'éléments mais un levier s'impose.
Reprise du développement en gravure chimique (cf. viewtopic.php?p=37164#p37164) pour une réalisation en impression 3D

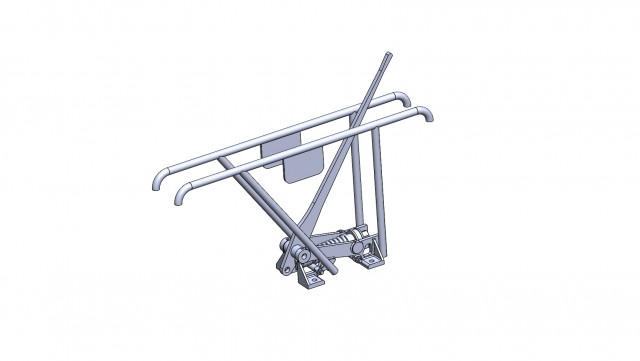

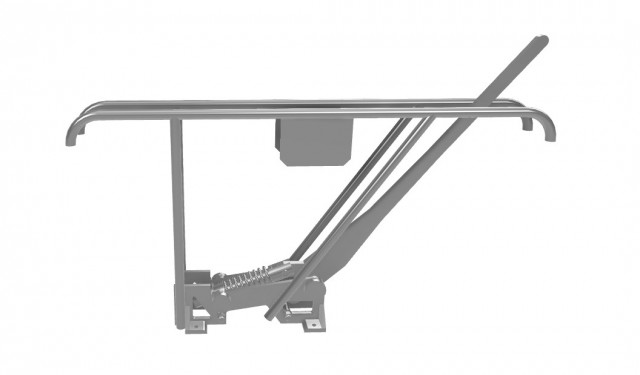

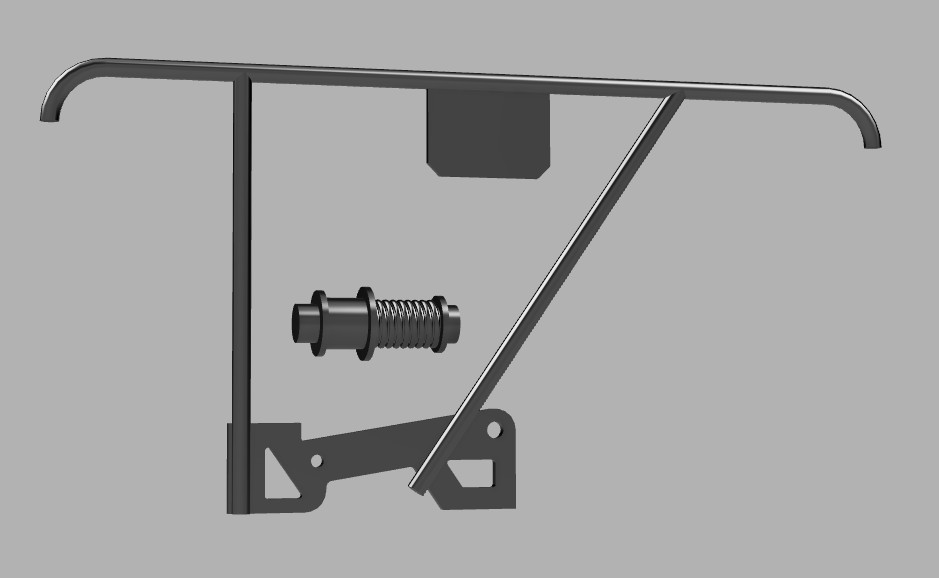

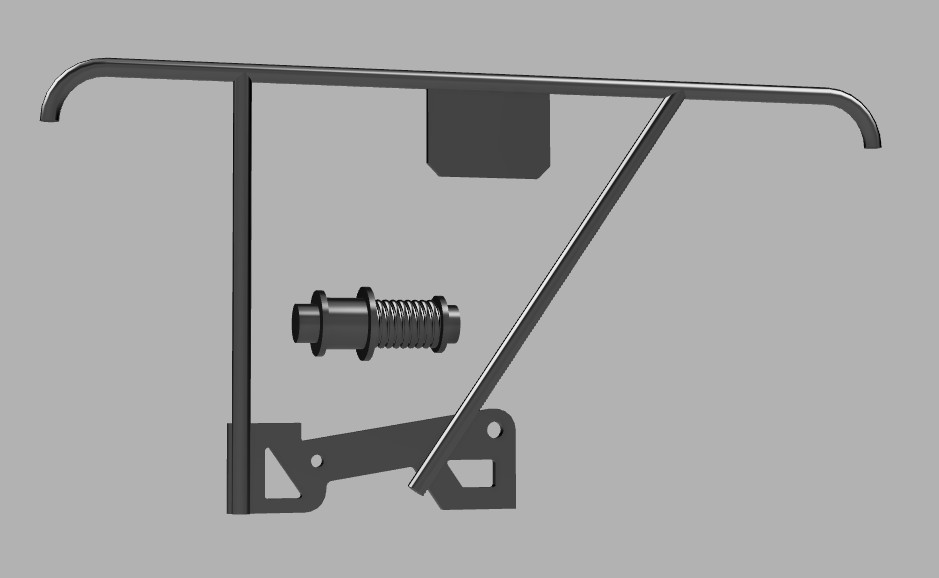

Au commencement, il y avait:

A suivre...
Fabrice

Message par **Yann-V** » 13 mars 2021, 11:57

Bonjour,

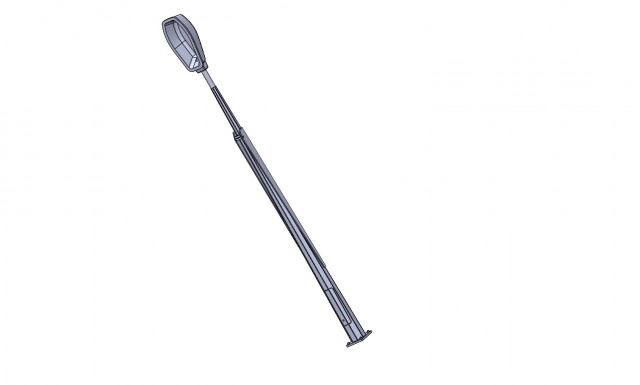

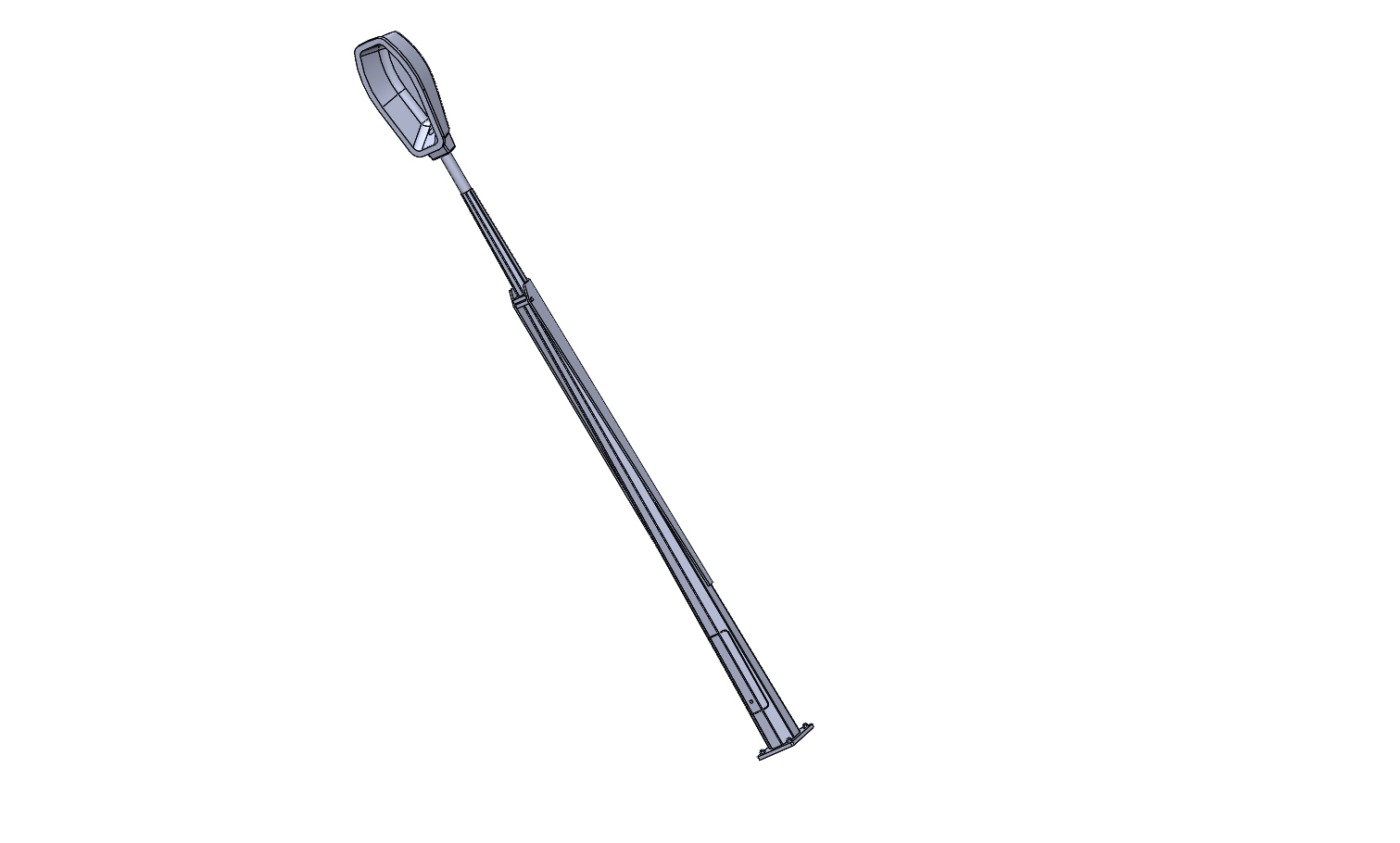

J'ai le lampadaire pour éclairer les leviers, il faut juste lui rajouter un tube cintré en laiton...

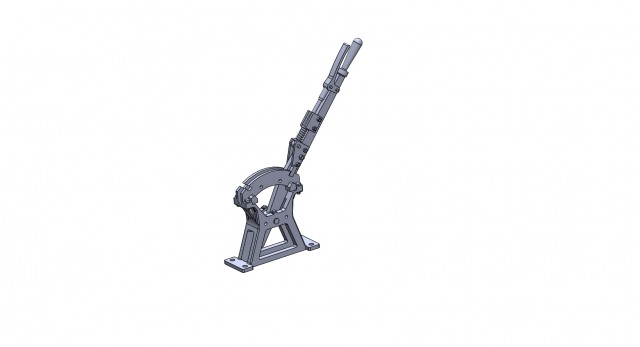

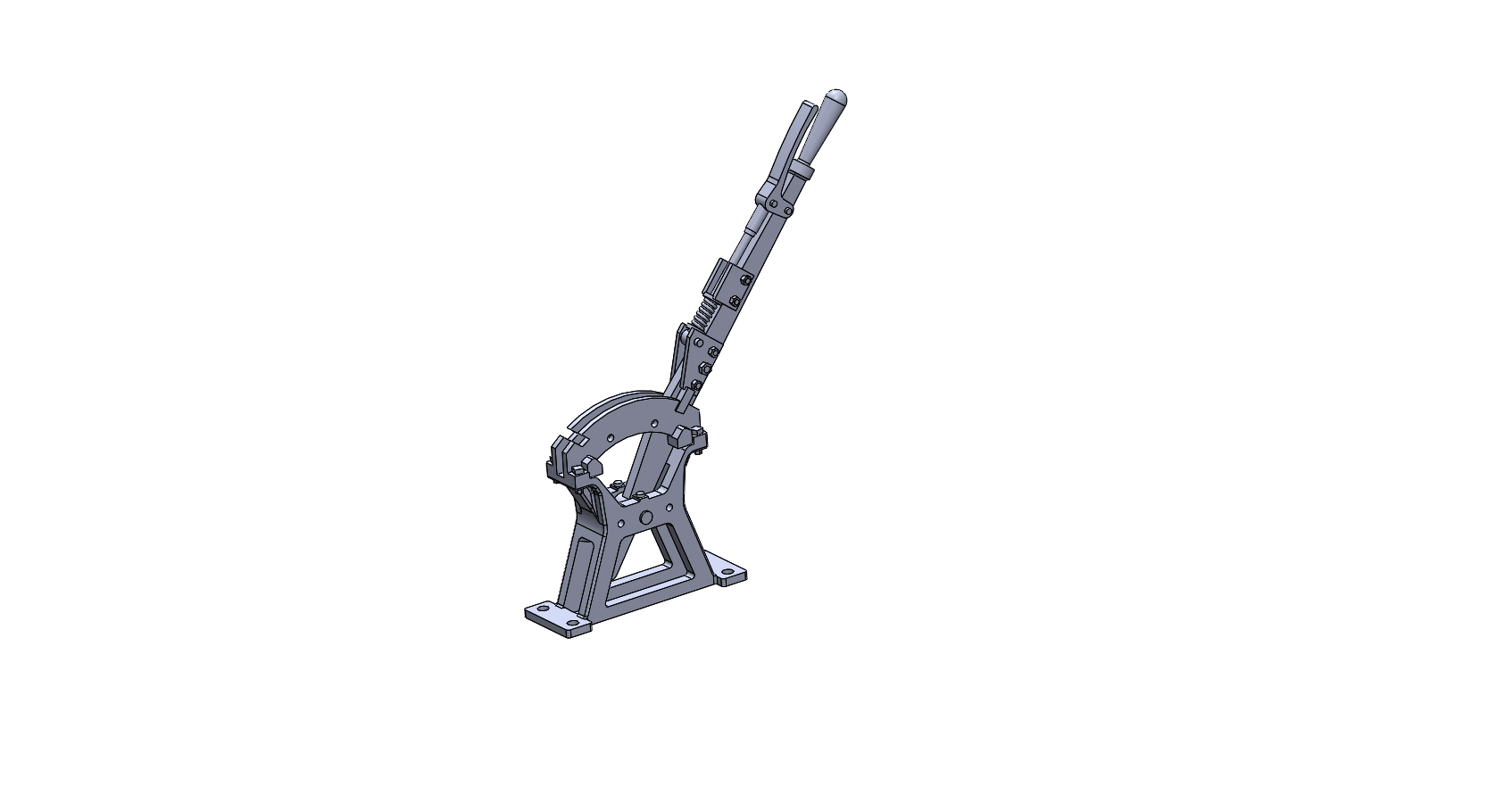

Et bien sûr les deux types de leviers (éventuellement fonctionnels) qui existent sur mon projet.

Kenavo.
Yann

Message par **ffayolle** » 13 mars 2021, 12:01

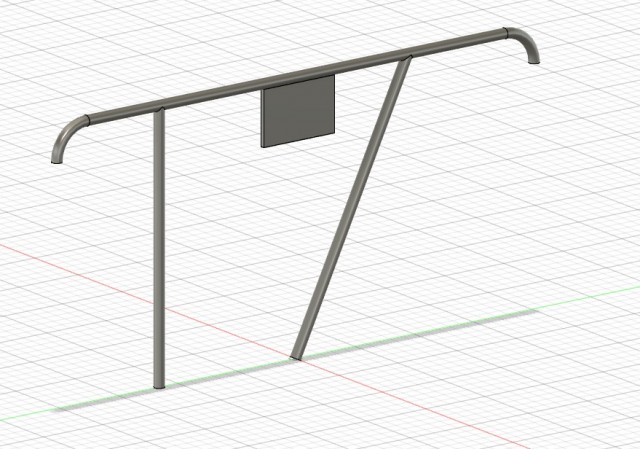

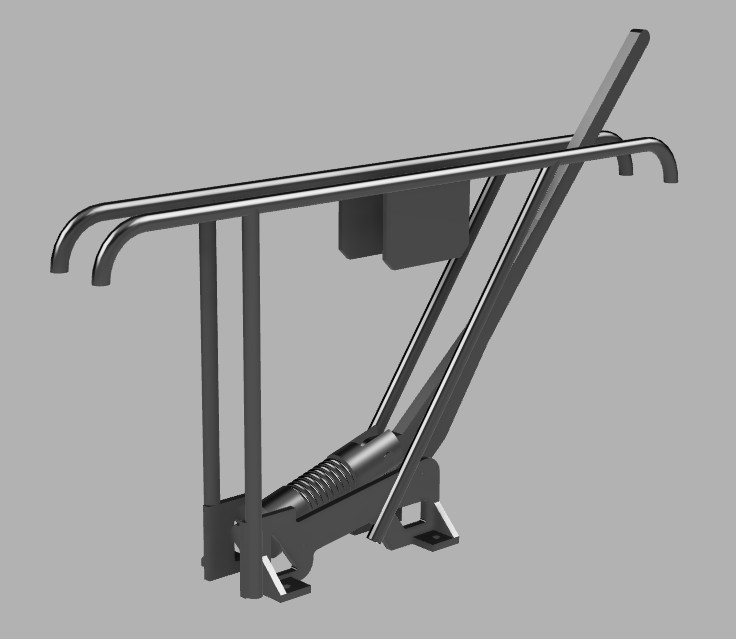

In progress:

Message par **ffayolle** » 13 mars 2021, 14:02

Yann-V a écrit : 13 mars 2021, 11:57 Bonjour,
J'ai le lampadaire pour éclairer les leviers, il faut juste lui rajouter un tube cintré en laiton...
...

Voilà qui est parfait

MP envoyé

Message par **ffayolle** » 13 mars 2021, 15:50

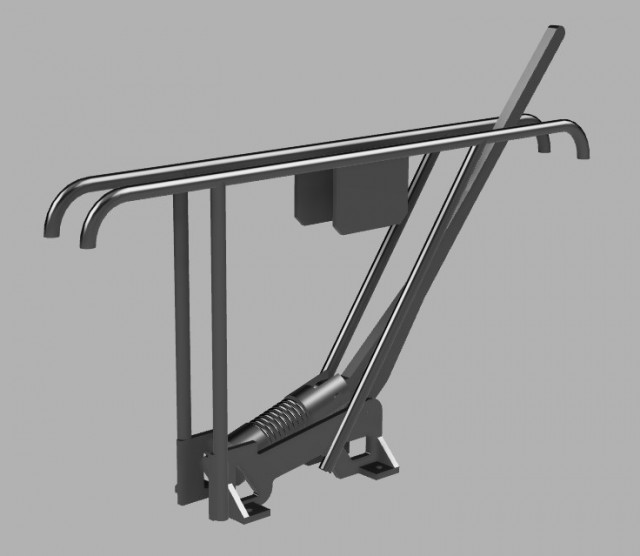

Et voilà:

Message par **Eiffel** » 13 mars 2021, 18:29

La gamme d'appareils va bientôt être complète...

Message par **ffayolle** » 14 mars 2021, 12:16

à Yann de m'avoir envoyé ces fichiers qui m'ont permis d'améliorer le réalisme de ma reproduction d'un levier Saxby

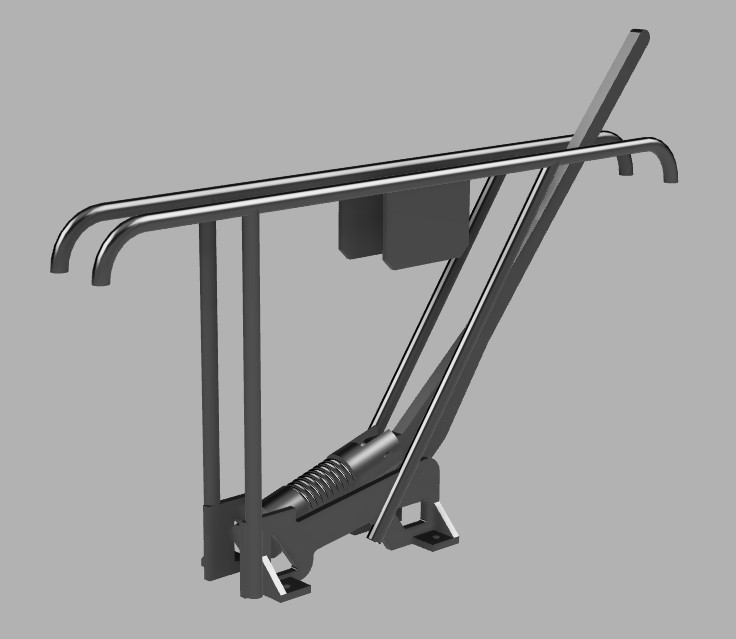

Et voilà:

Message par **ffayolle** » 14 mars 2021, 16:59

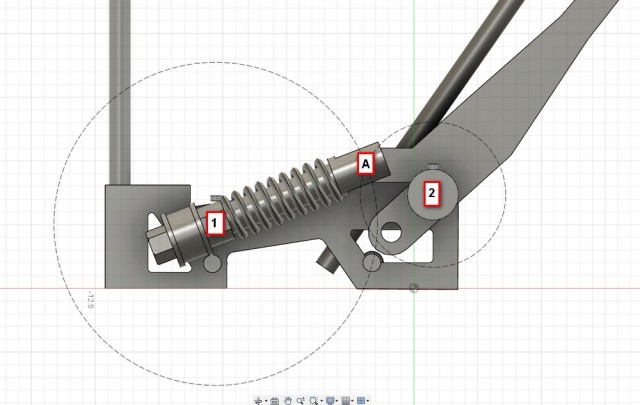

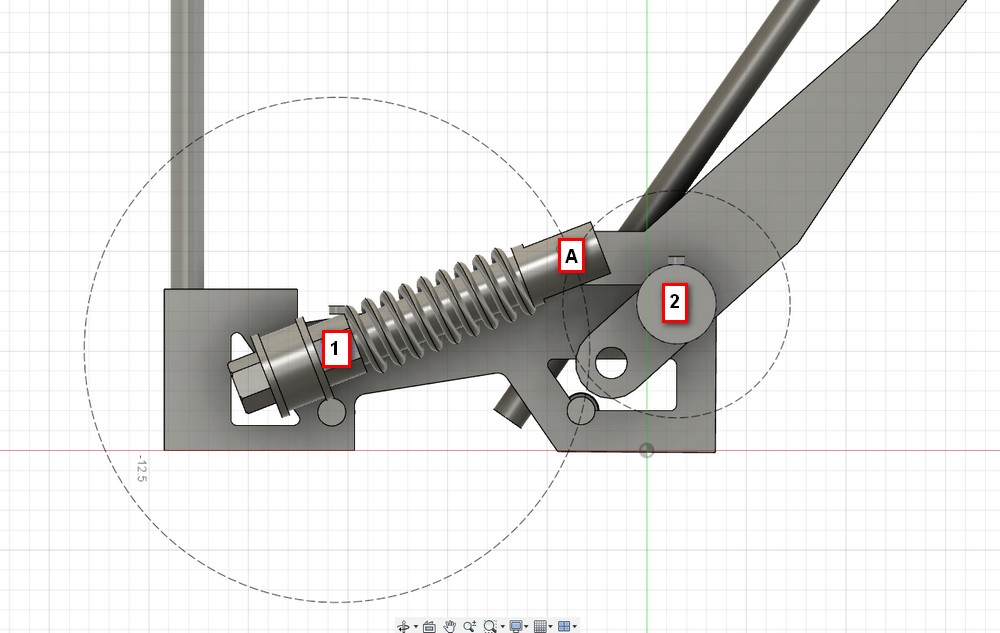

Question pour un champion:

Chaque pièce a un axe de rotation défini (1 et 2).
Une liaison entre les 2 pièces est faite au point A.
Comment faire en sorte que les 2 pièces puissent encore bouger à minima pour permettre le changement au niveau de l'appareil de voie?
Impossible car il faudrait que la pièce comportant un ressort soit dynamique (ressort fonctionnel)
ou
...
D'avance merci pour vos lumières
Fabrice

Message par **230-G-352** » 14 mars 2021, 21:28

ffayolle a écrit : 14 mars 2021, 16:59 Question pour un champion:
Chaque pièce a un axe de rotation défini (1 et 2).
Une liaison entre les 2 pièces est faite au point A.
Comment faire en sorte que les 2 pièces puissent encore bouger à minima pour permettre le changement au niveau de l'appareil de voie?
Impossible car il faudrait que la pièce comportant un ressort soit dynamique (ressort fonctionnel)
ou
...
D'avance merci pour vos lumières
Fabrice

L'axe de jonction des 2 pièces pourrait peut-être se déplacer dans un trou oblong dans la chape A ?

La difficulté restera dans l'assemblage, surtout si la pièce comportant le ressort arrive complète d'impression 3D.
