Comment construire sa voie et ses appareils de voie

Toutes les bonnes recettes pour du bon modélisme
cid
Platinum
Messages : 1465
Enregistré le : 26 mars 2020, 18:05
A remercié : 39 fois
A été remercié : 34 fois

Re: Comment construire sa voie et ses appareils de voie

Message par cid »

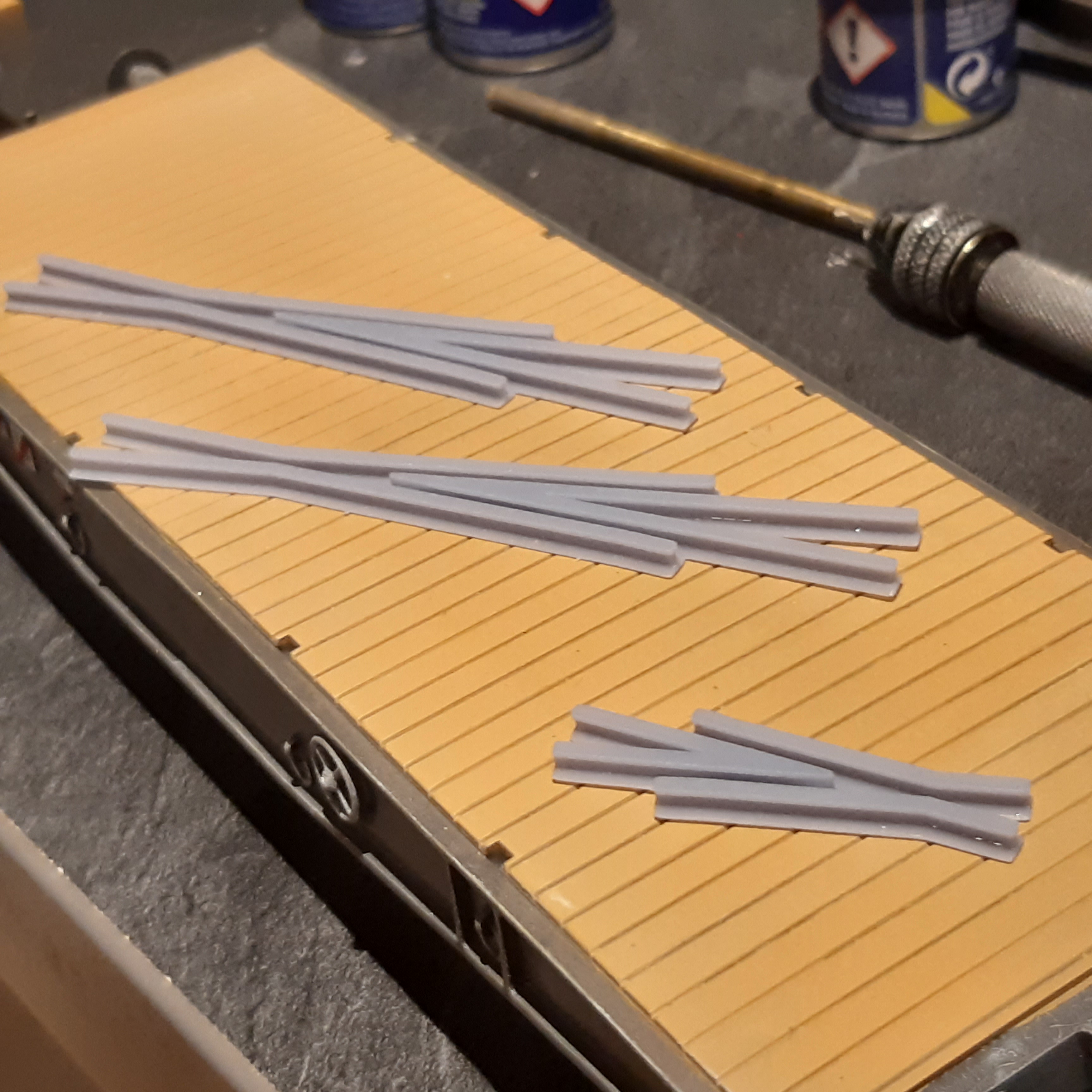

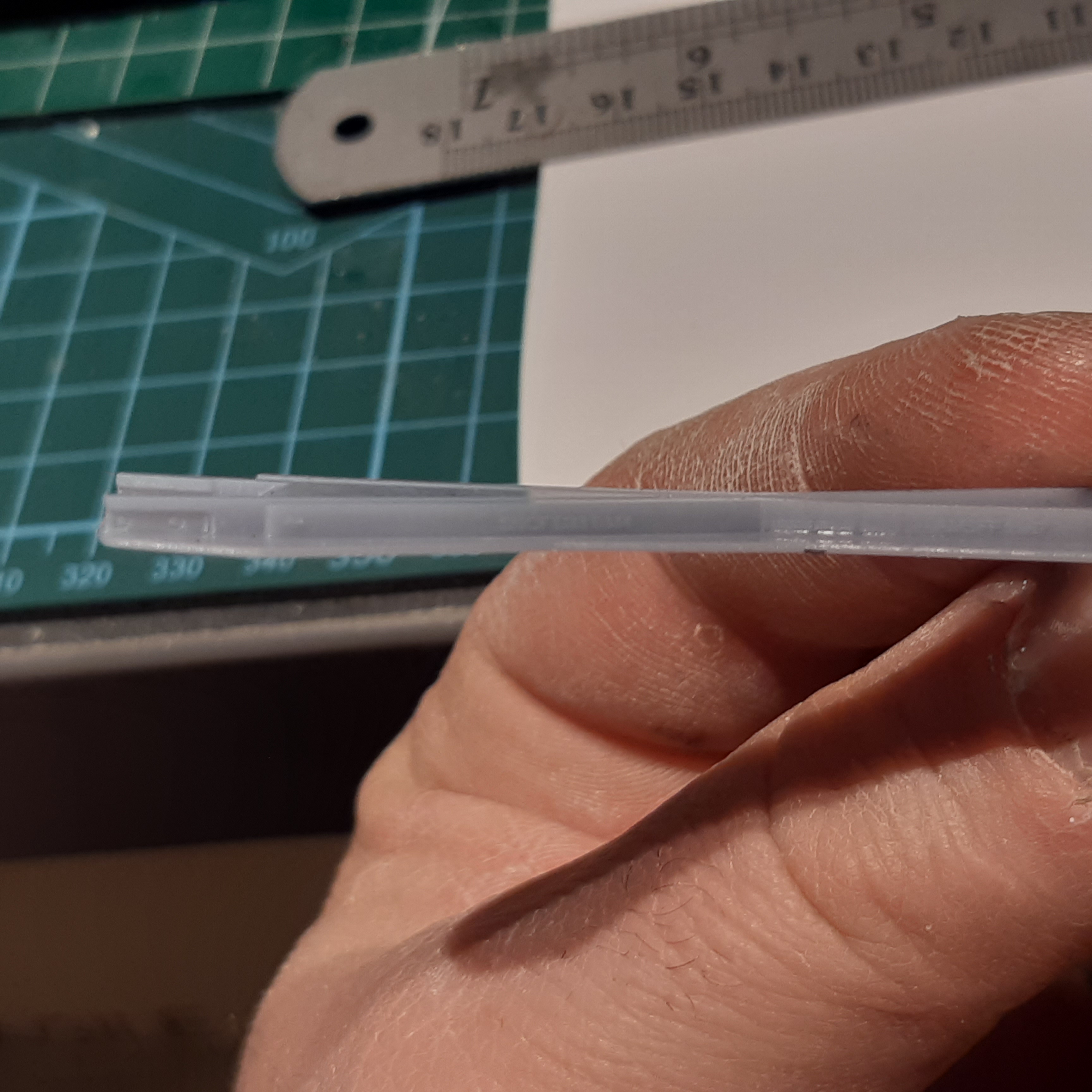

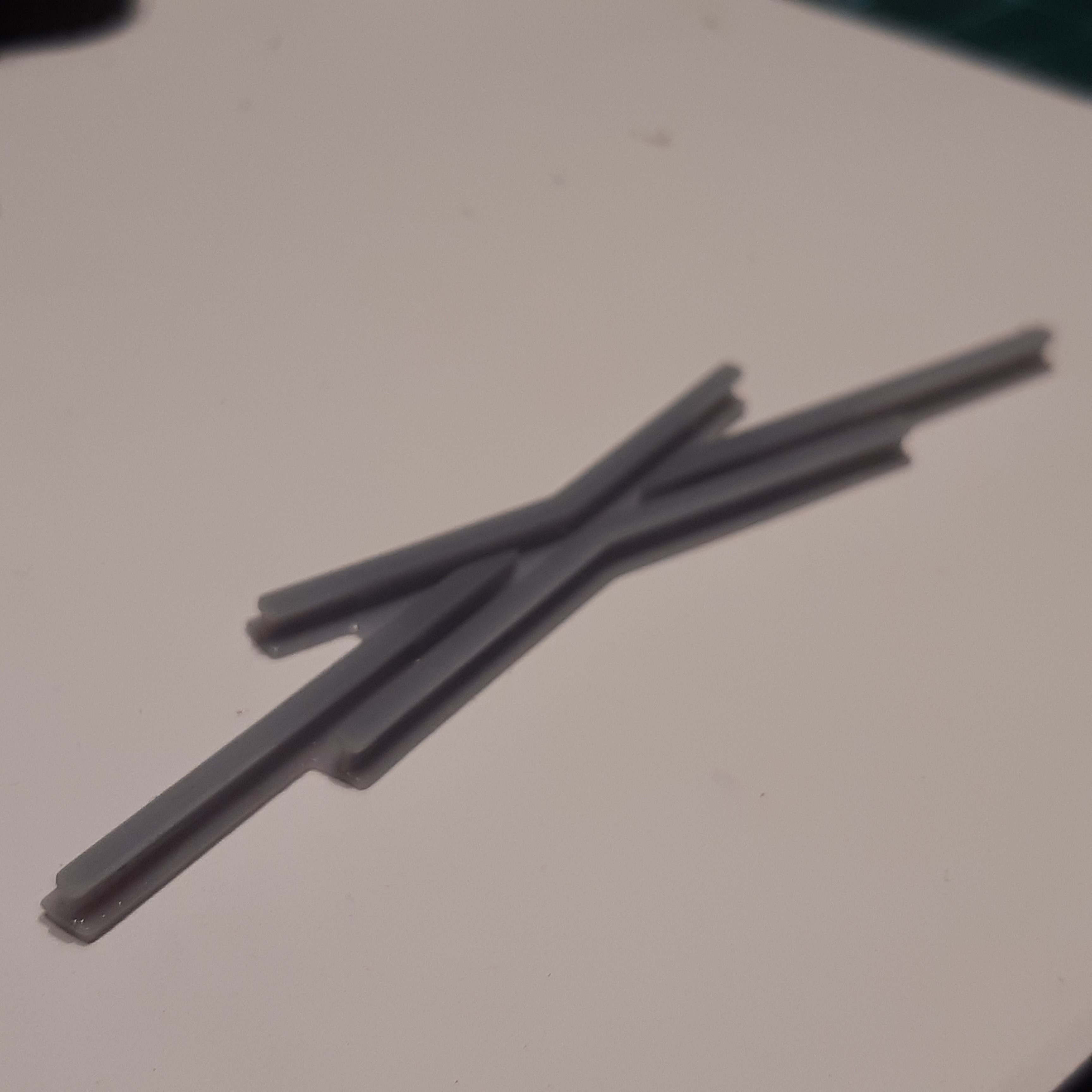

:D Voilà tes pieces fabrice :roule:
Fichiers joints
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude 😉


:boulrep:
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

Parfait...
:merci: Cédric
De quoi vérifier mes esquisses et extrusions
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

Bonjour à tous,
J'en entends déjà qui disent...

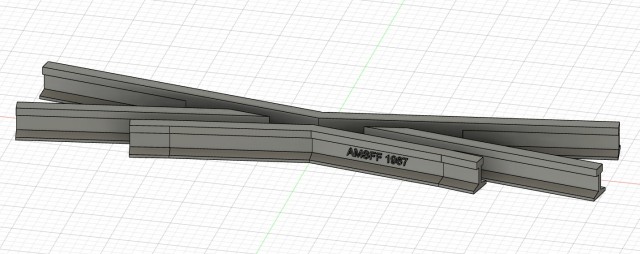

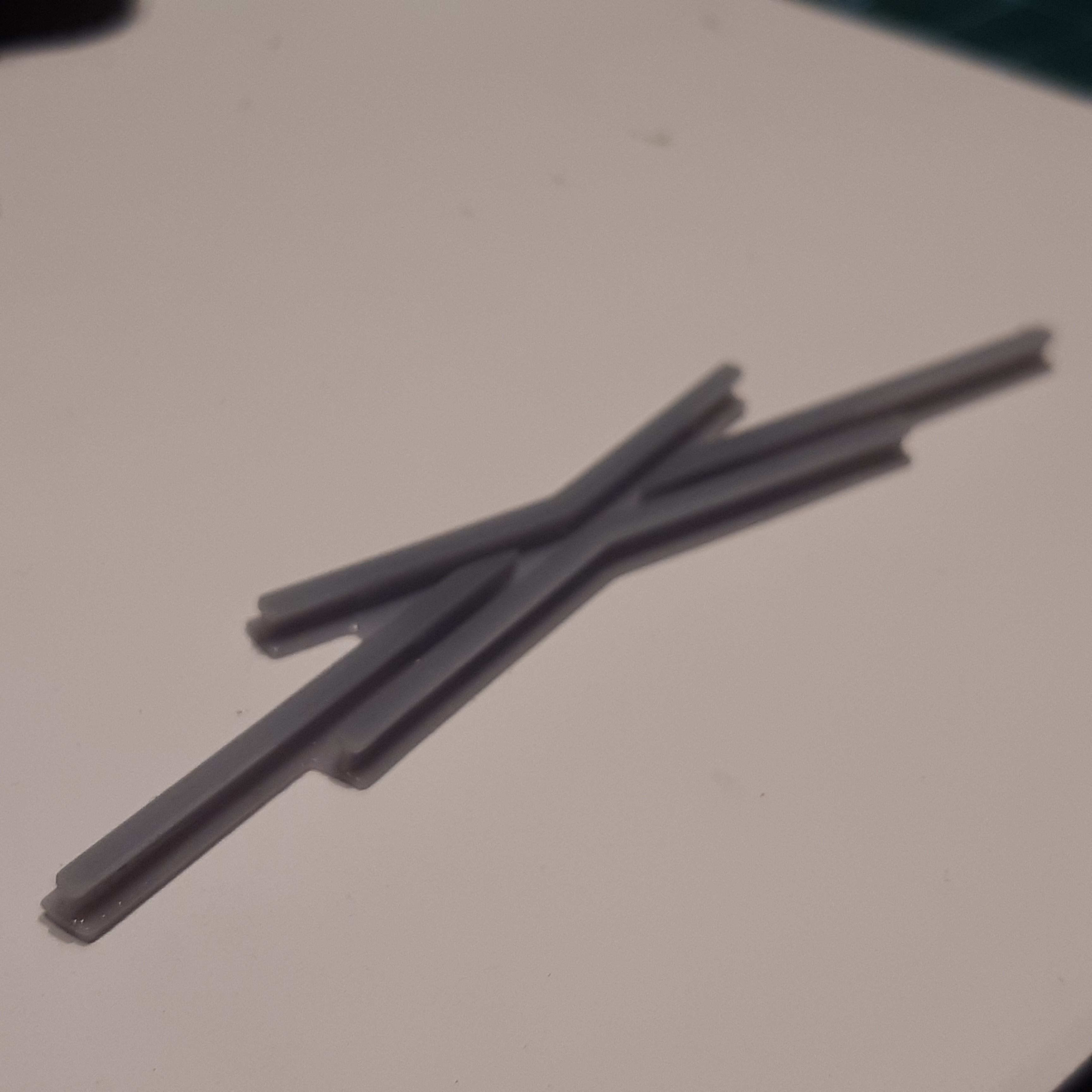

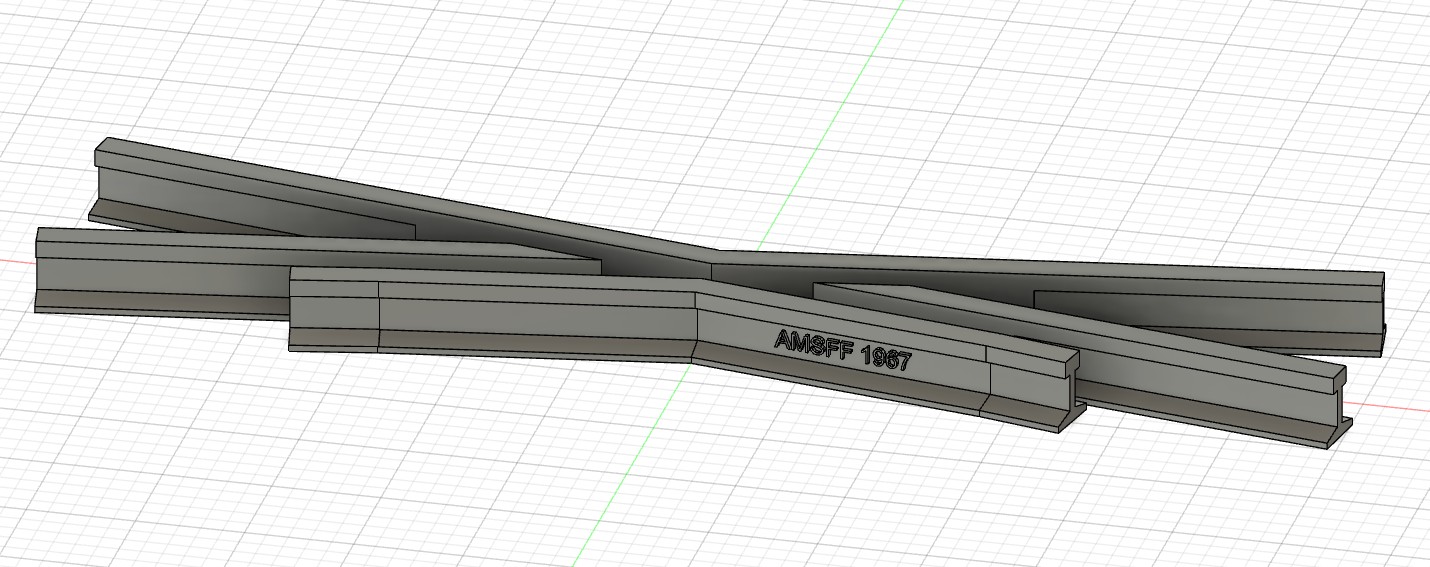

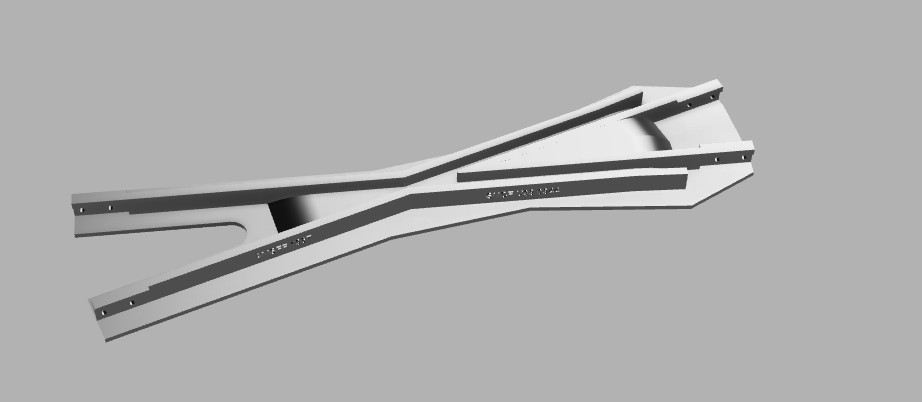

Mon interprétation d'un coeur moulé de type Tg 0.344. Il reste à définir les trous pour les fixations.
A suivre...
Fabrice
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

A suivre...
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

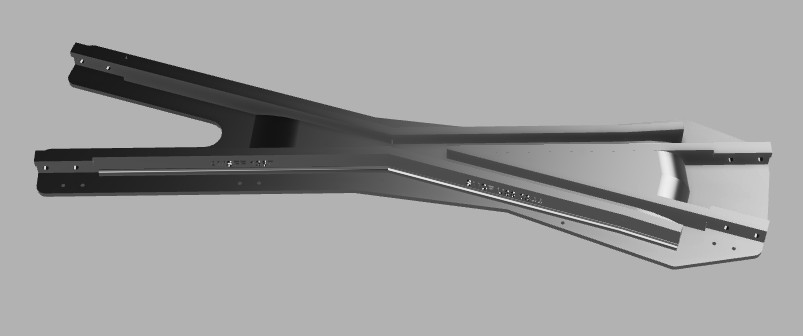

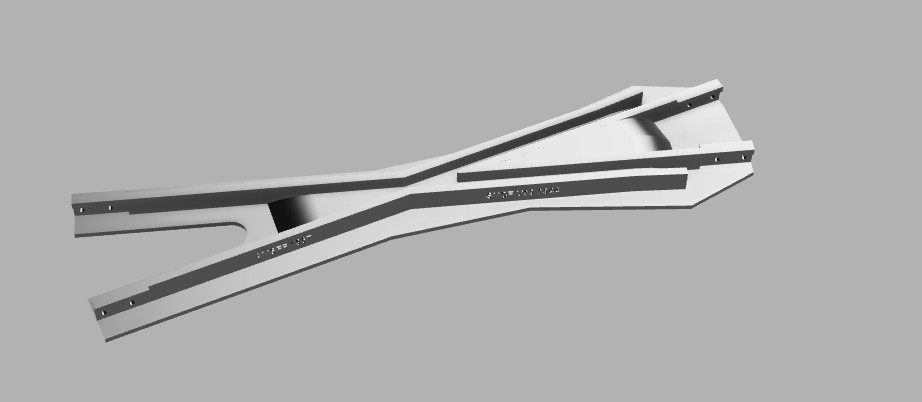

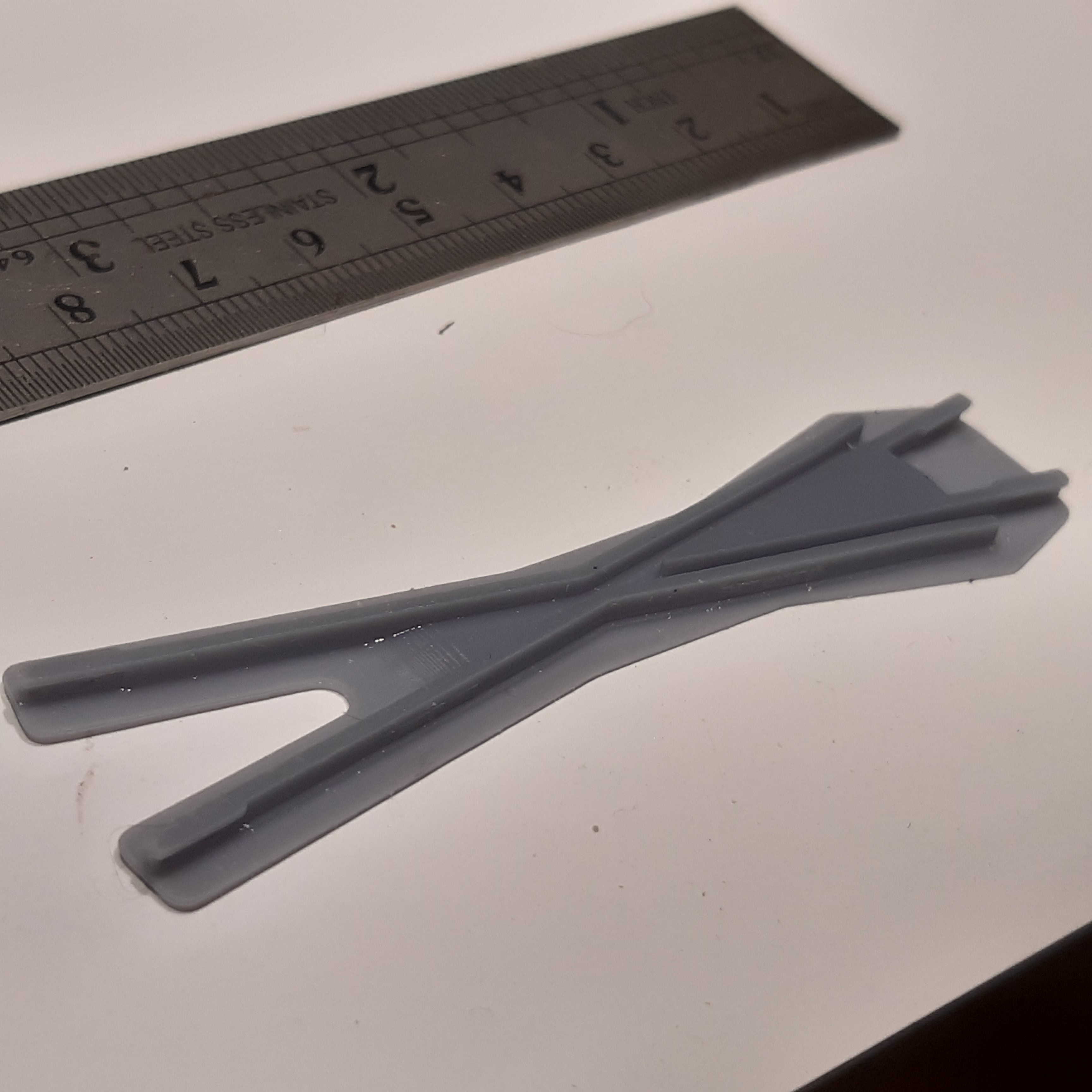

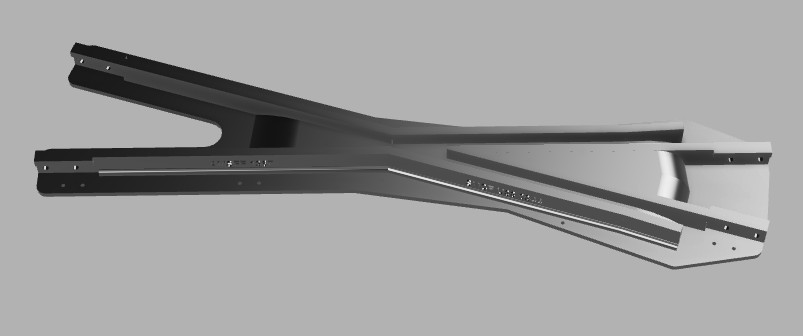

Et voilà le complément au coeur moulé en Tg0344:
Haut
cid
Platinum
Messages : 1465
Enregistré le : 26 mars 2020, 18:05
A remercié : 39 fois
A été remercié : 34 fois

Re: Comment construire sa voie et ses appareils de voie

Message par cid »

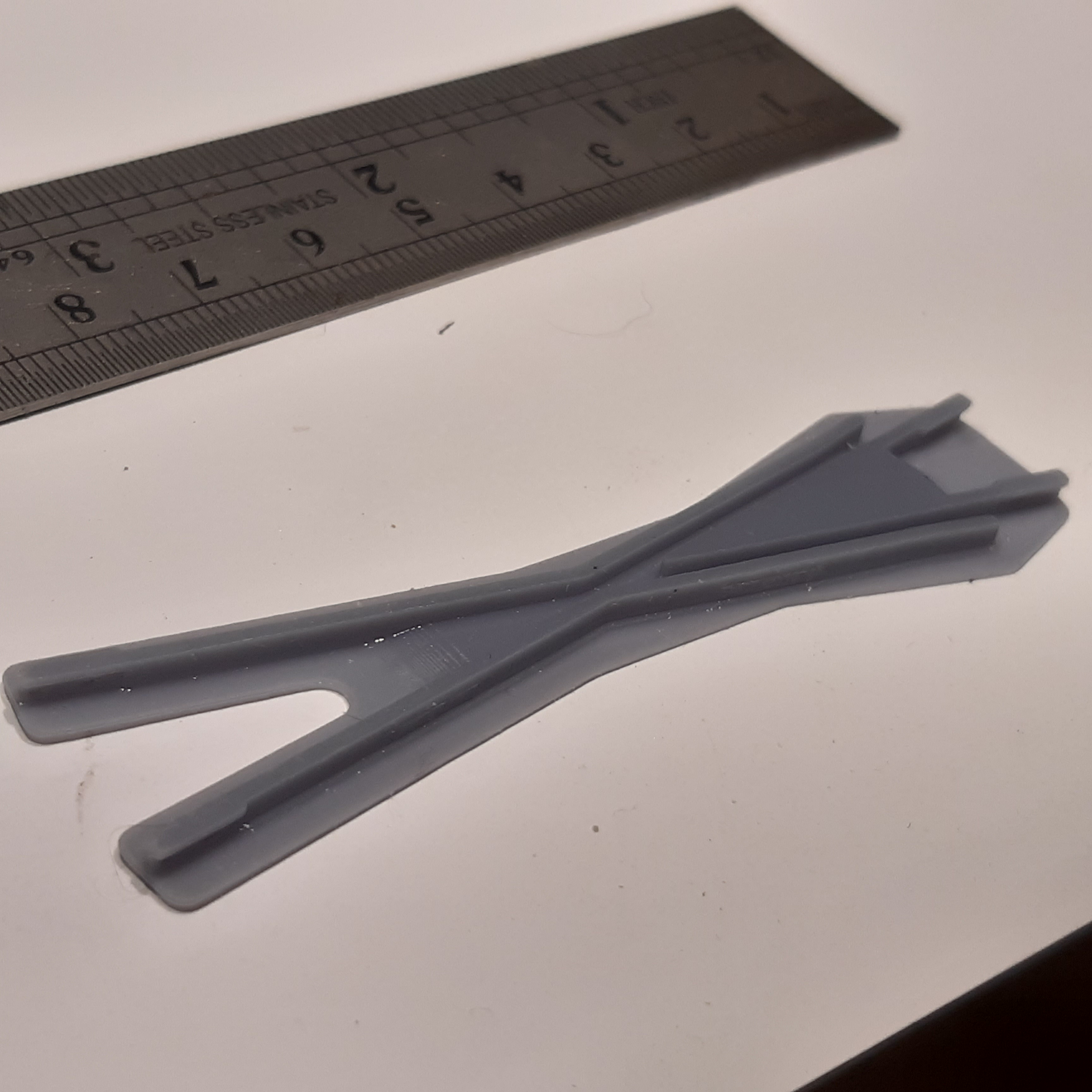

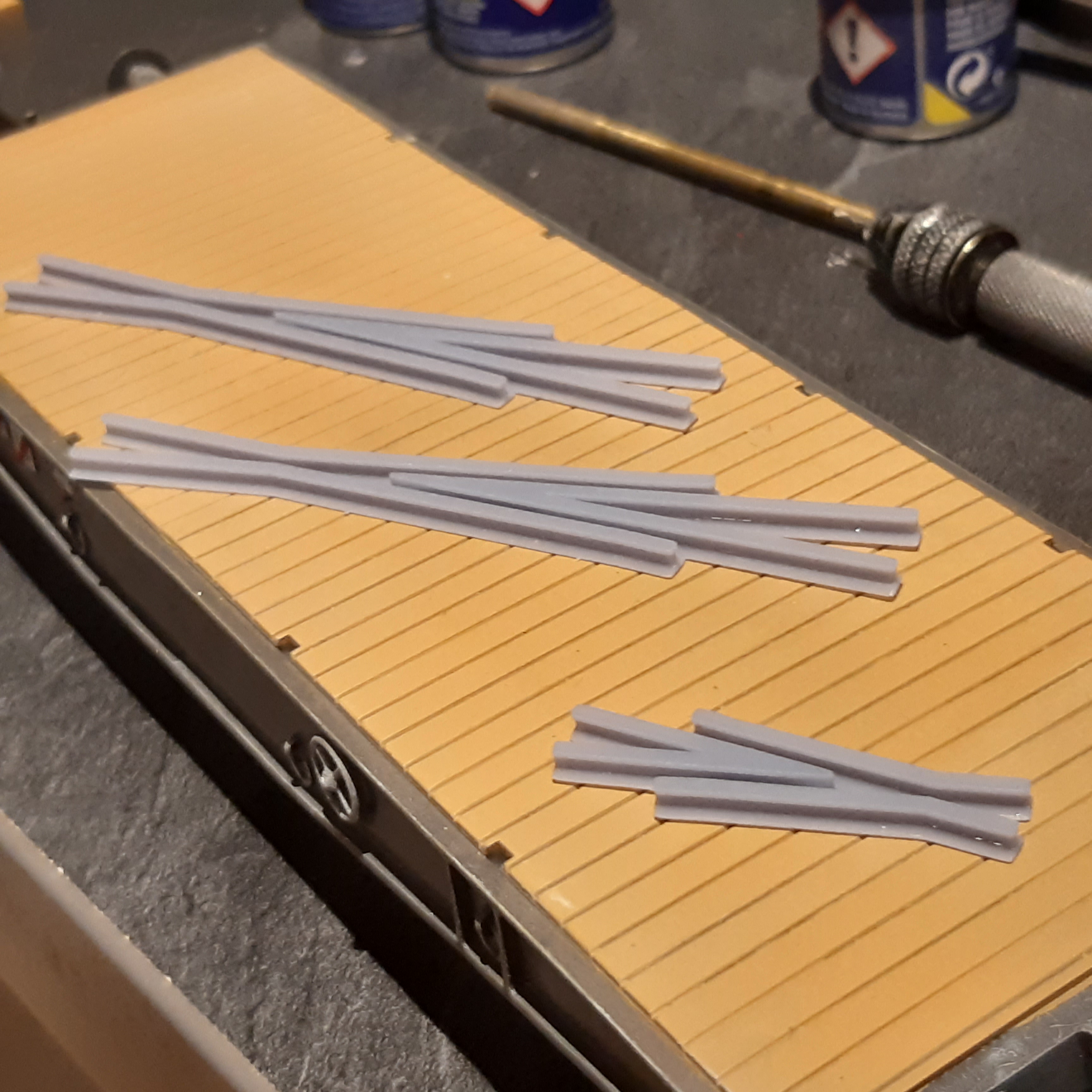

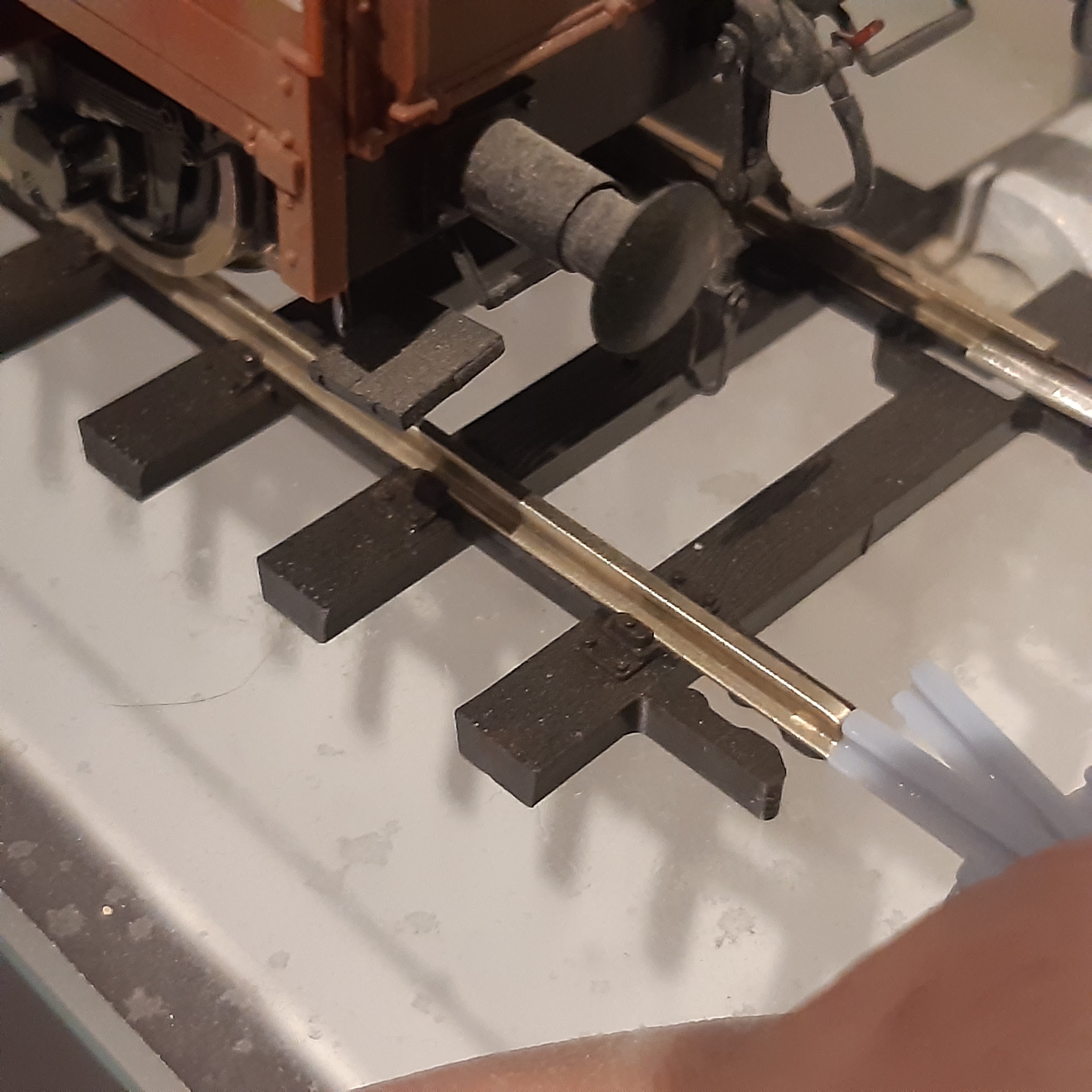

Voilà Fabrice
Fichiers joints
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude 😉


:boulrep:
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

:merci: Cédric

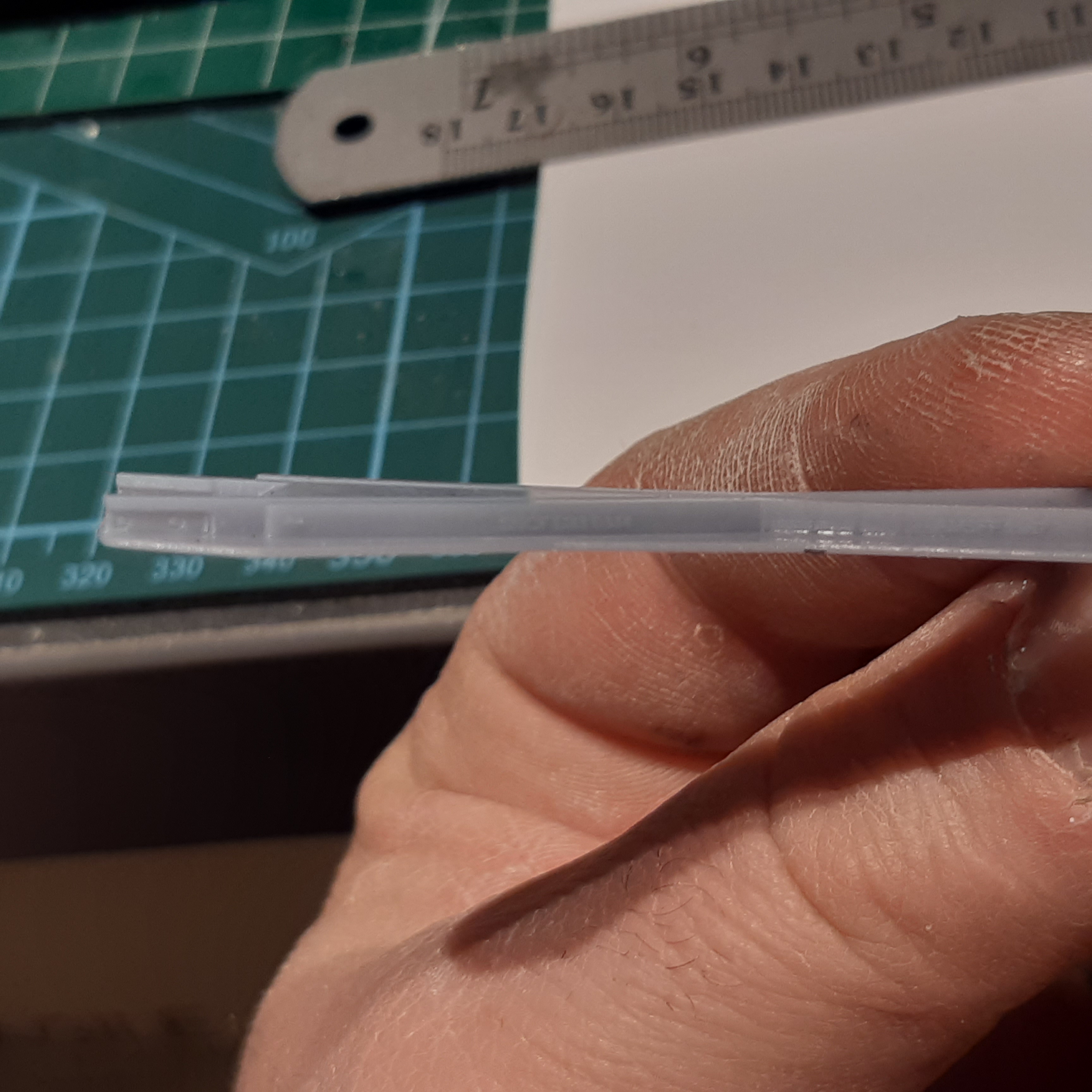

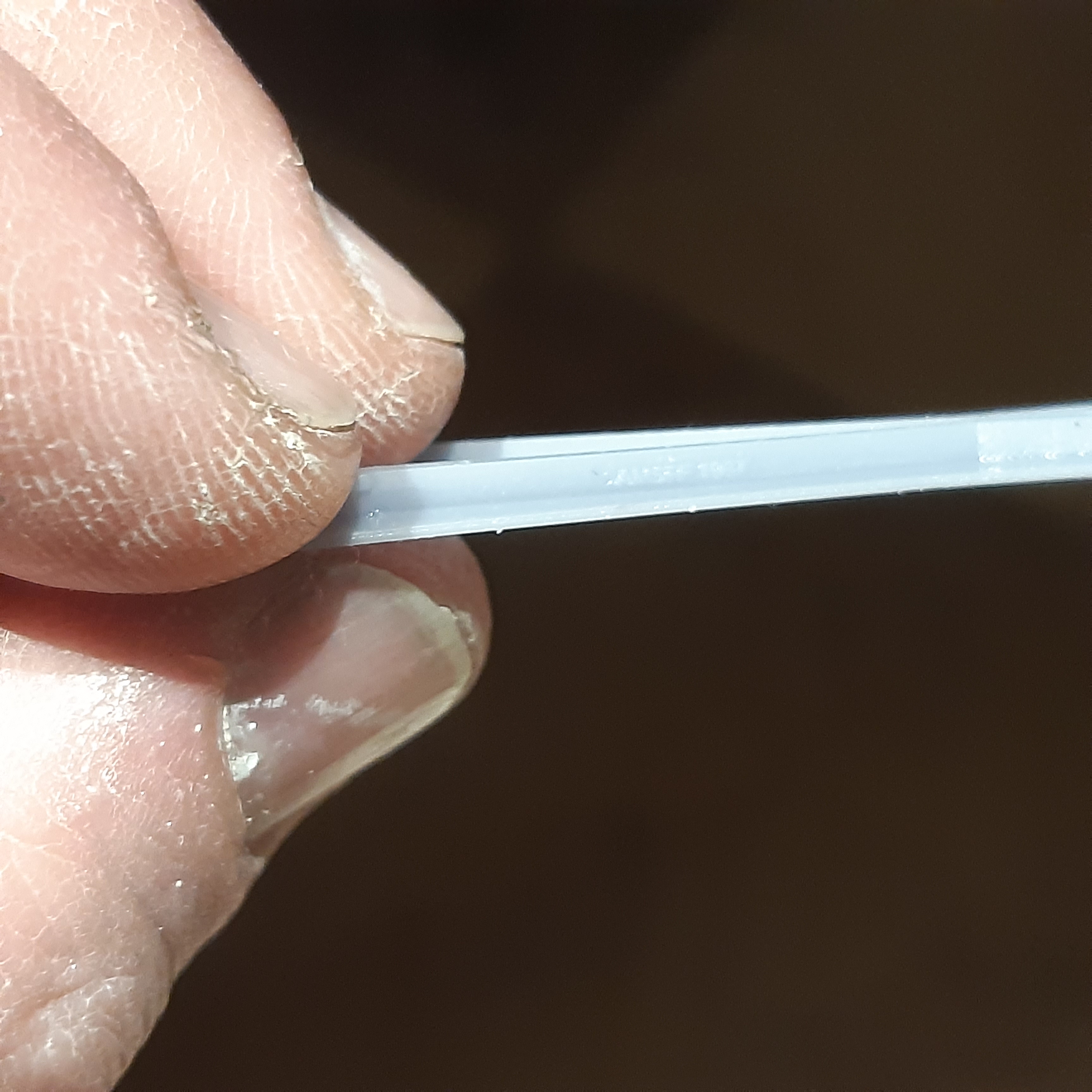

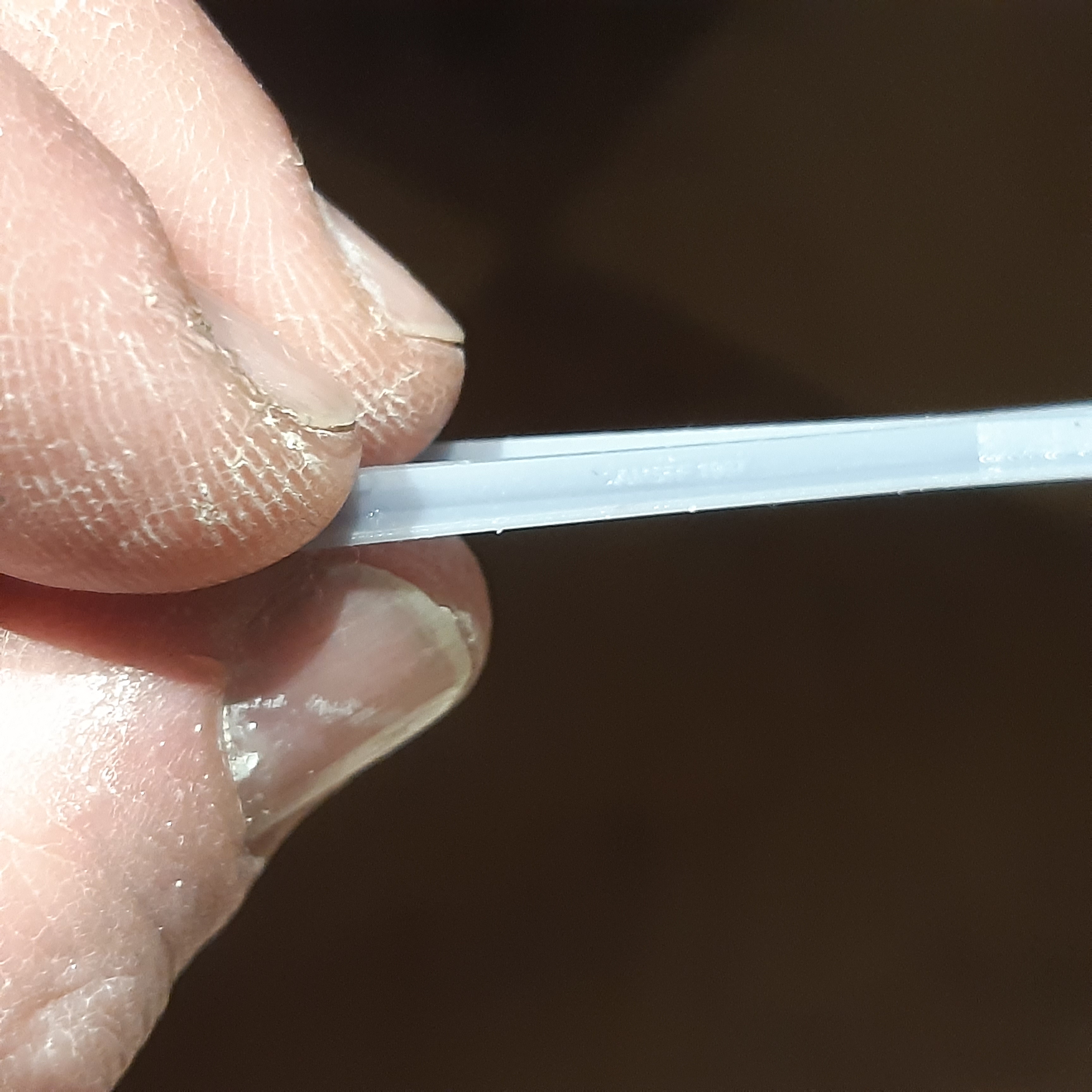

Les inscriptions sont donc visibles. C'est parfait
Haut
BERTHELEMY
Platinum
Messages : 712
Enregistré le : 12 avr. 2020, 06:44
Localisation : Bretagne
A été remercié : 24 fois

Re: Comment construire sa voie et ses appareils de voie

Message par BERTHELEMY »

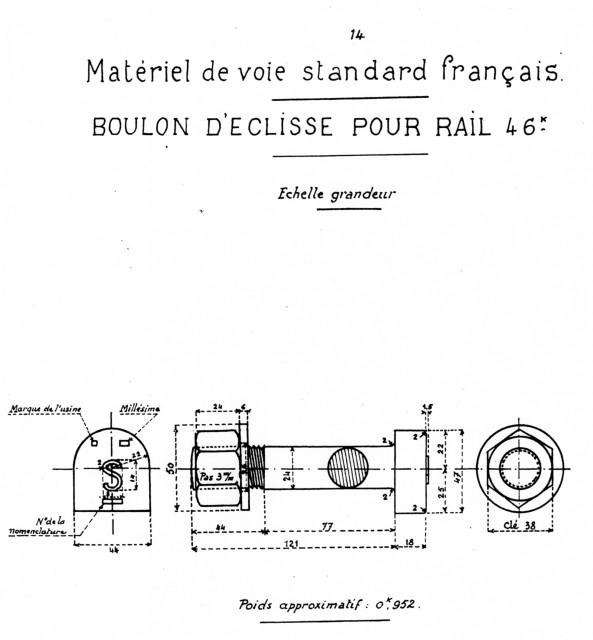

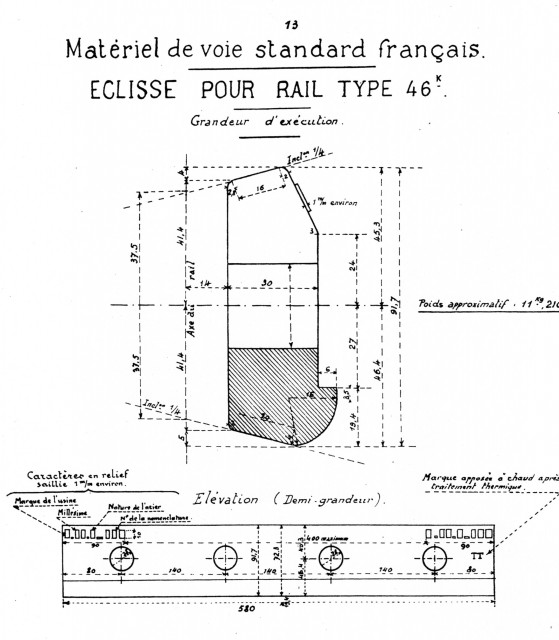

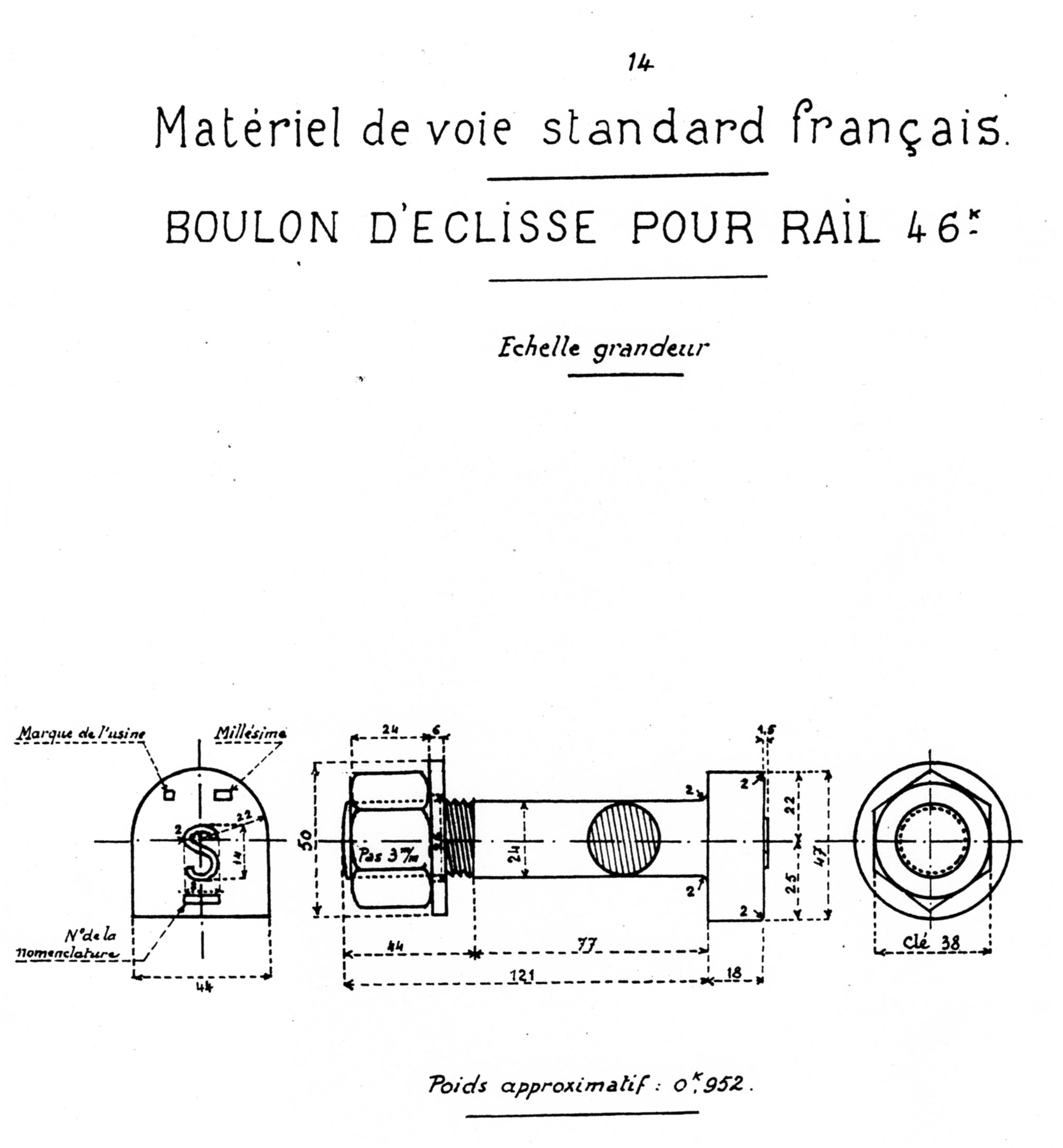

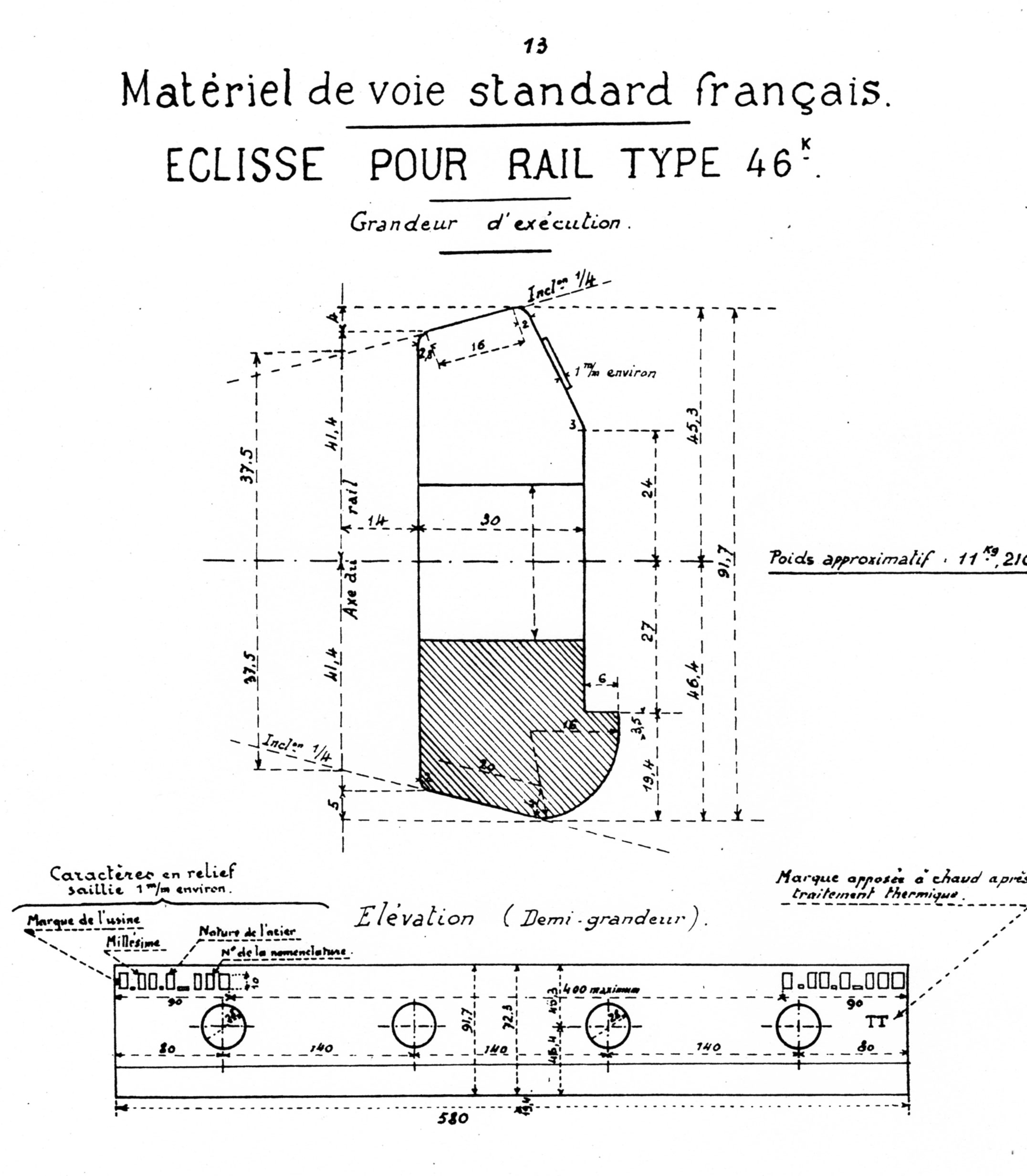

Je viens de retrouver ça dans mes archives, ça vient peut-être un peu tard (mais on n'a jamais trop de doc...)..
Rail 46 kg/m, donc pour code 124 ou 125.

Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

:merci:
Je vais corriger les conceptions
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4692
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 358 fois
A été remercié : 230 fois

Re: Comment construire sa voie et ses appareils de voie

Message par ffayolle »

BERTHELEMY a écrit : 06 mars 2021, 08:54 Je viens de retrouver ça dans mes archives, ça vient peut-être un peu tard (mais on n'a jamais trop de doc...)..
Rail 46 kg/m, donc pour code 124 ou 125.

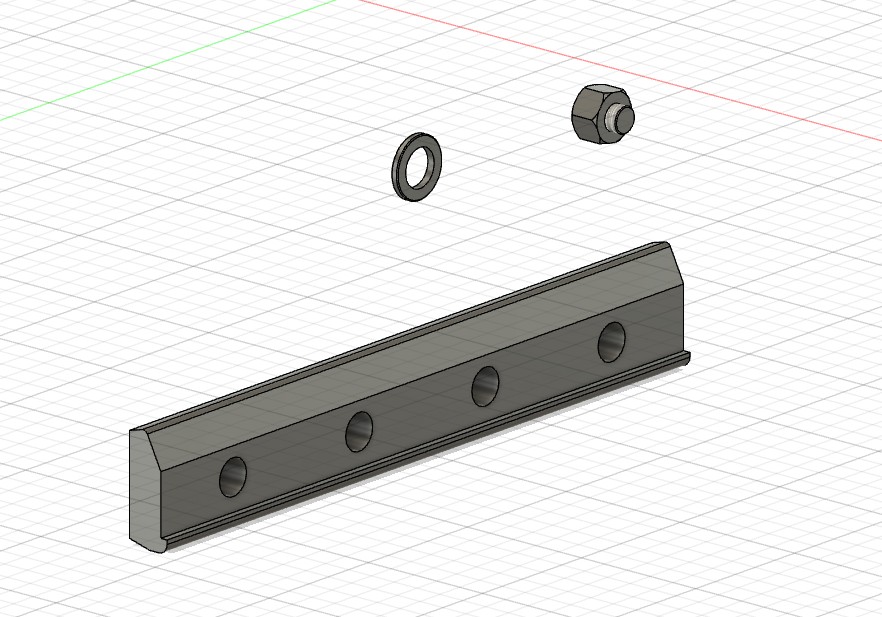

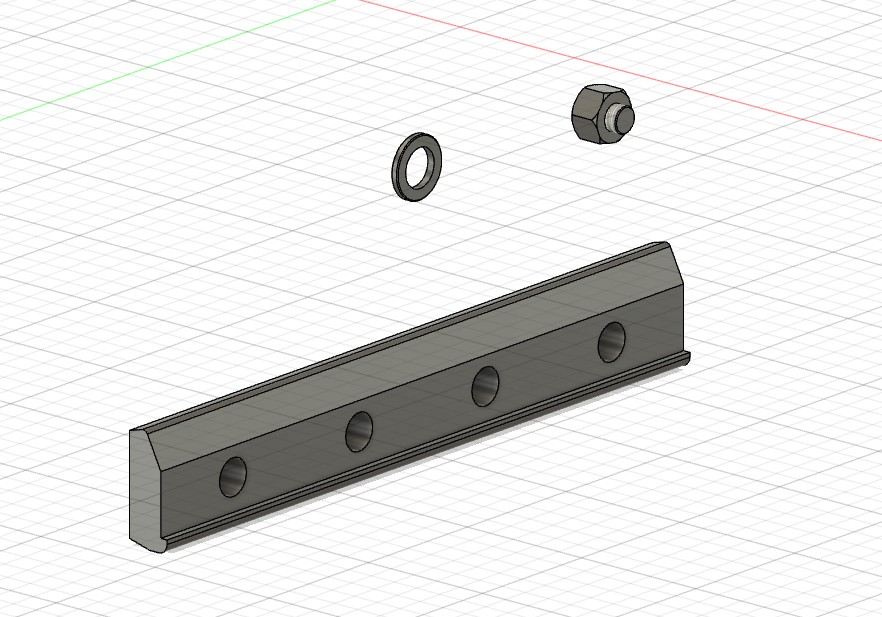

In progress et totalement Proto43
Question idiote: la tête du boulon est-elle carré ou ronde?
La réponse en fait dans le schéma.
:boulet:
