Un Y6021 à 41 en impression 3D

Message par **cid** » 06 juil. 2022, 06:05

Trop classe génial.

Message par **ffayolle** » 06 juil. 2022, 06:34

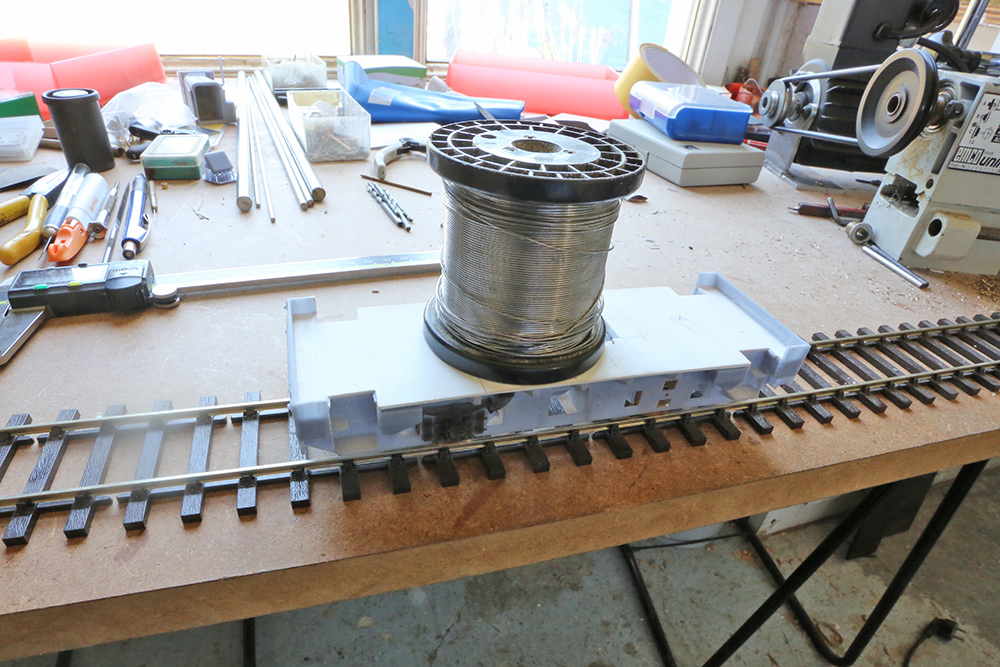

Voilà un lest des plus original

Message par **pelican** » 06 juil. 2022, 08:55

Message par **DenisC** » 06 juil. 2022, 10:29

Vraiment très bien, on en redemande !!

DenisC

Message par **diomedea** » 10 juil. 2022, 07:55

Bonjour à tous,

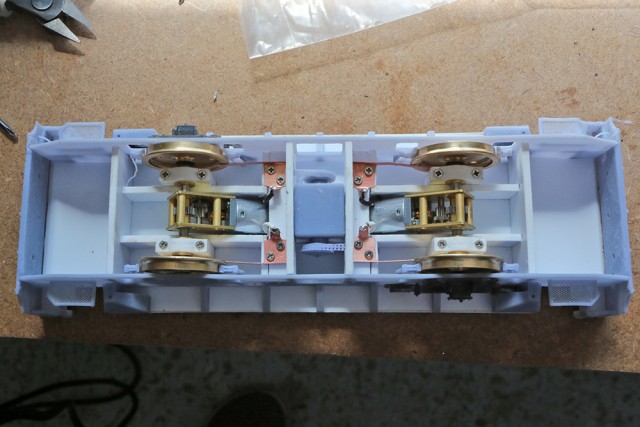

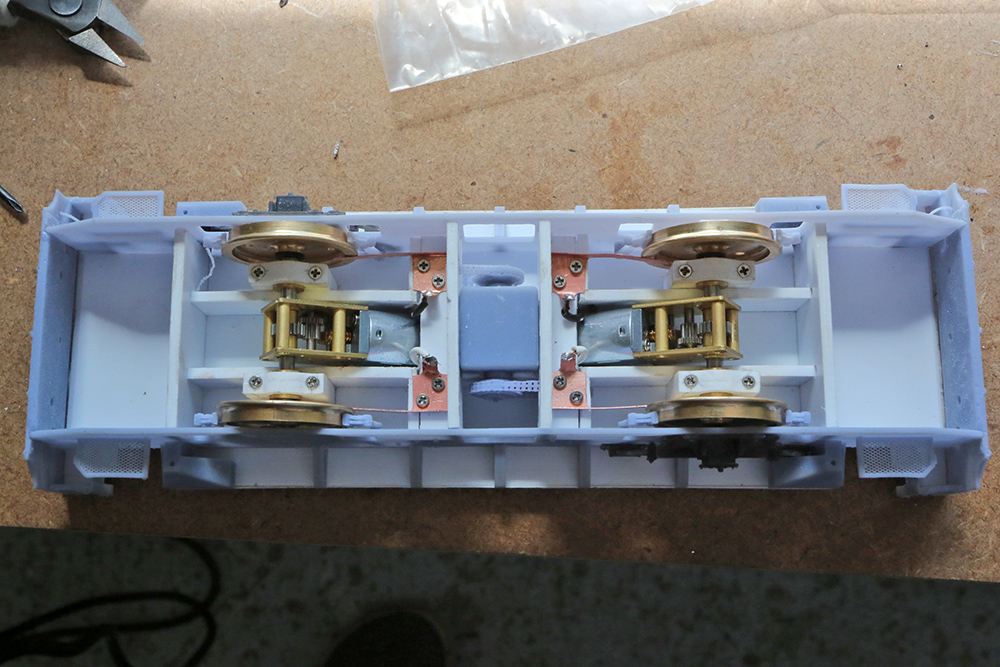

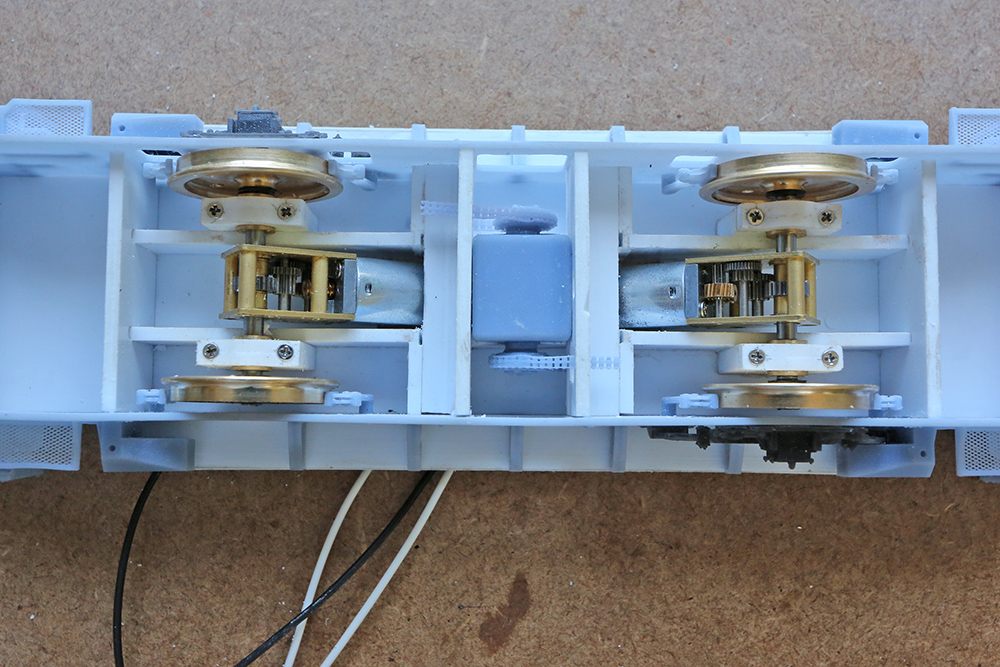

Voila pour le second moteur!

Voici comment je procède pour modifier ces moto-réducteurs.

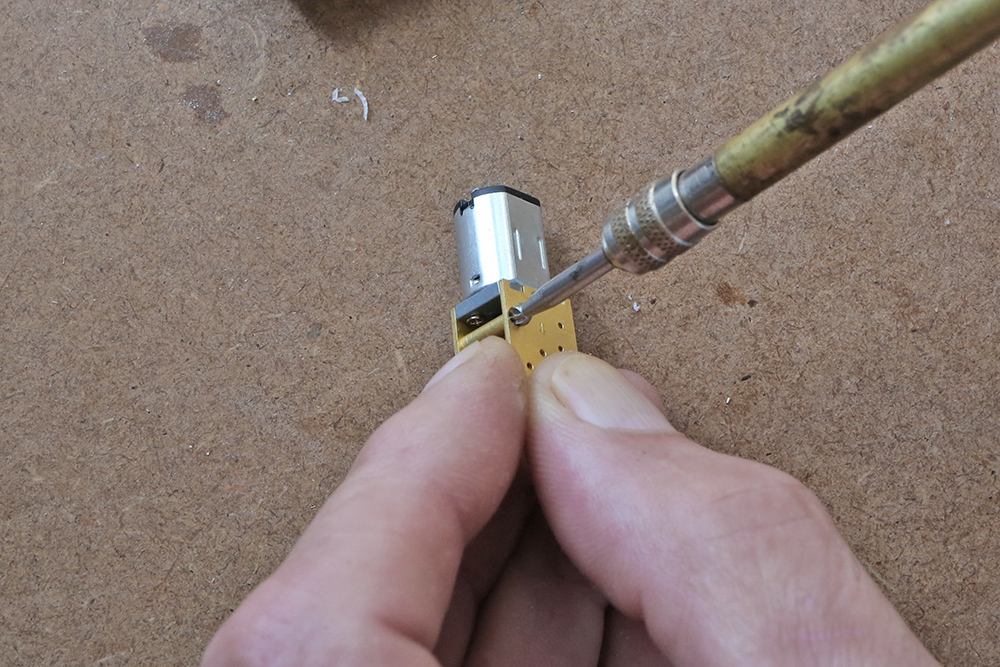

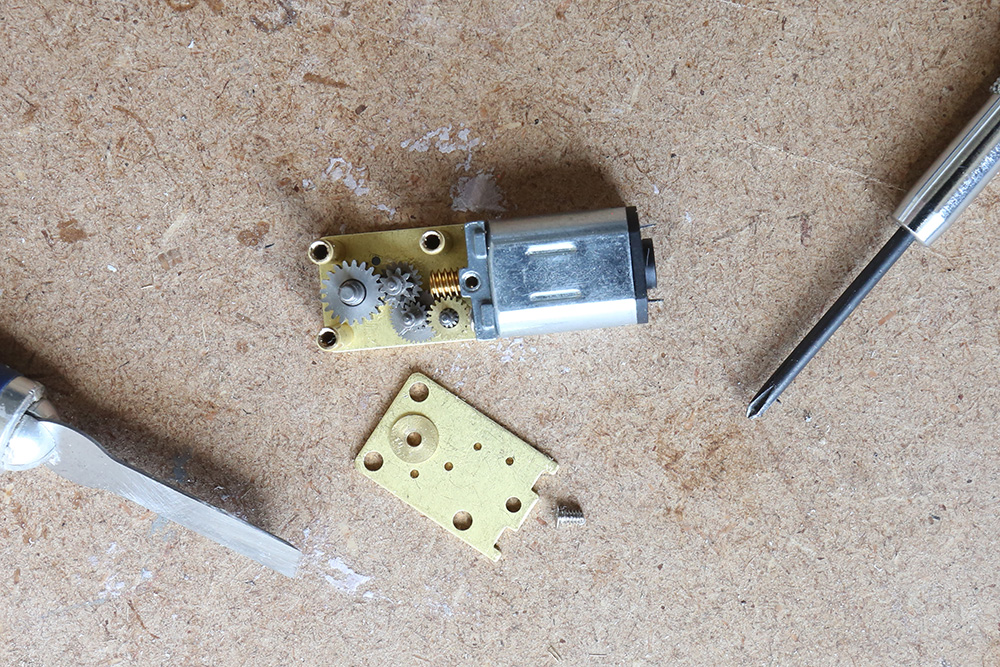

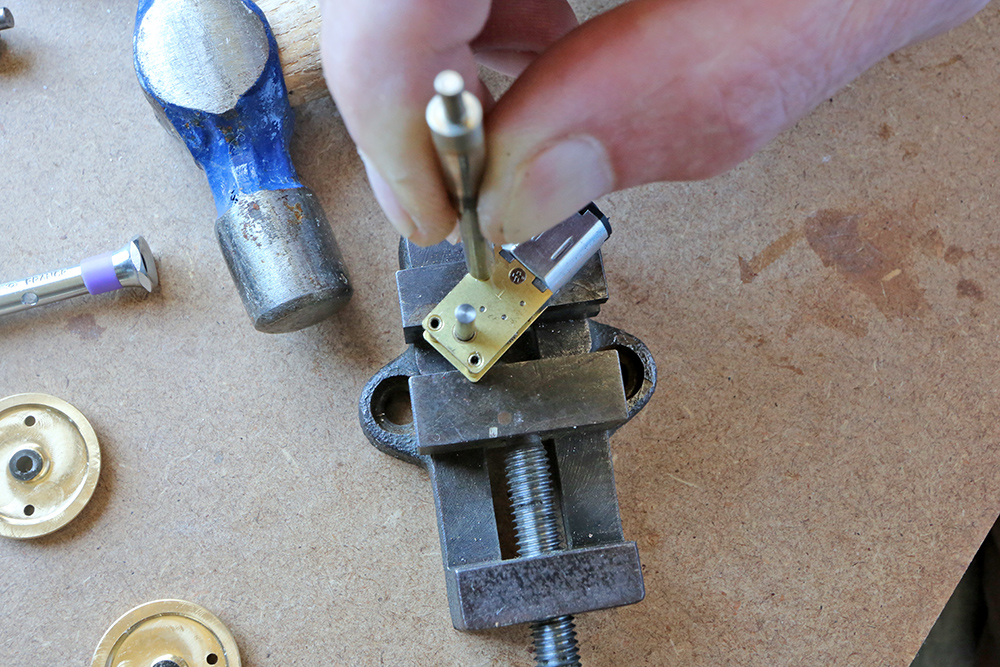

Je commence par faire sauter les sertissages des entretoises sur un coté avec une fraise boule montée sur une drille.

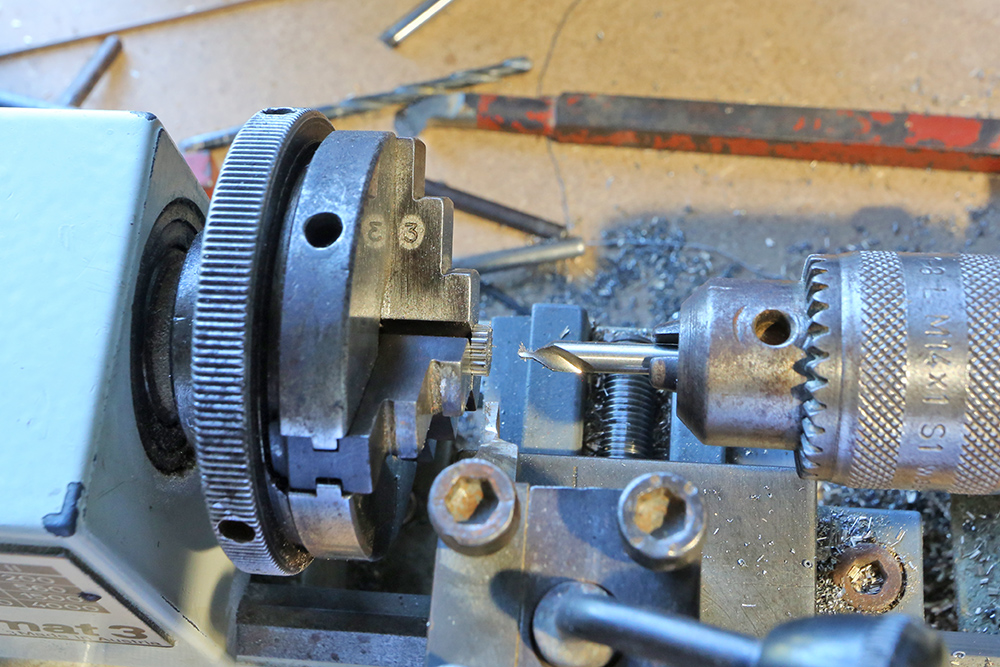

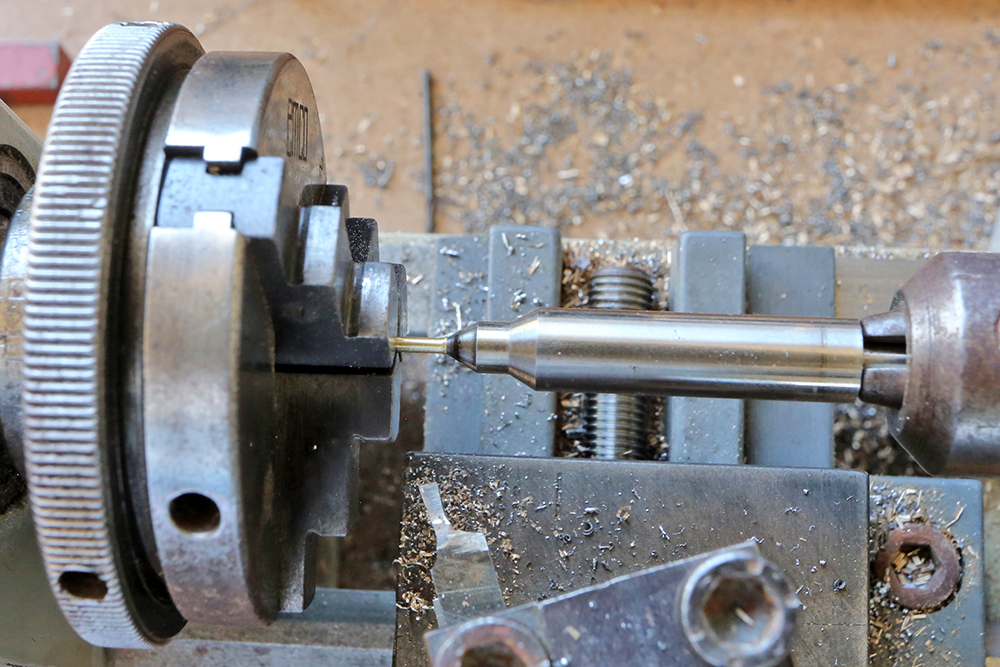

L'arbre à remplacer est éliminé par perçage sur le tour.

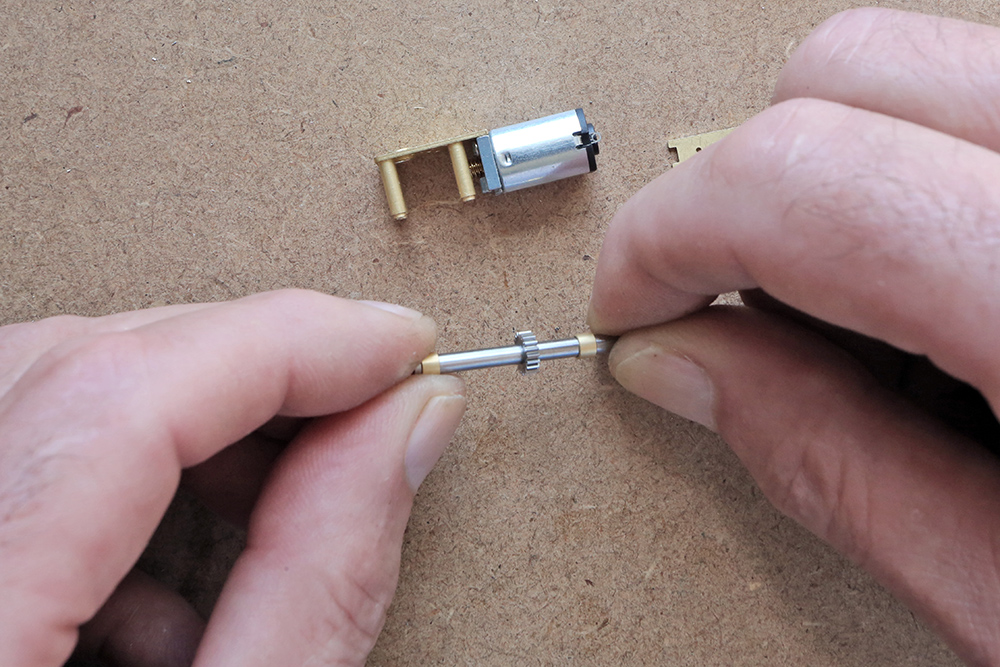

La roue dentée est ensuite montée en force sur le nouvel axe en stub de Ø3mm

A ce sujet, c'est par hasard que j'ai remarqué que les forets n'avaient pas exactement le Ø qu'ils devraient avoir. Ainsi j'utilise deux forets de Ø3, un fait en réalité Ø2,96mm, et l'autre Ø3,06mm, le premier est utilisé pour percer le pignon, le second pour aléser le palier où devra tourner l'arbre.

Message par **diomedea** » 10 juil. 2022, 08:19

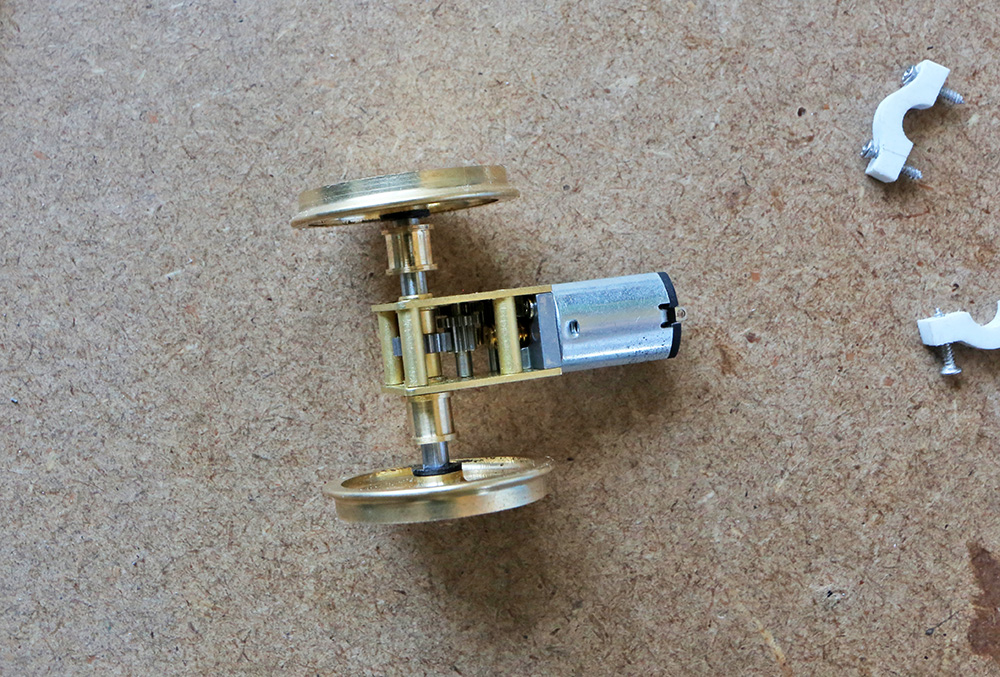

Le nouvel axe doit être centré entre les deux flasques par des entretoises, le réducteur n'en possède qu'une, je dois en tourner une seconde.

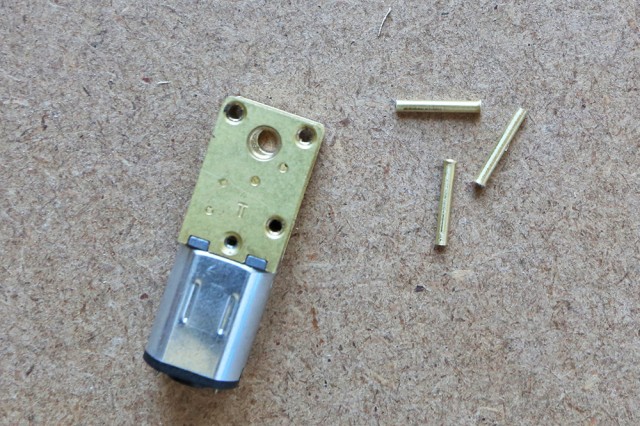

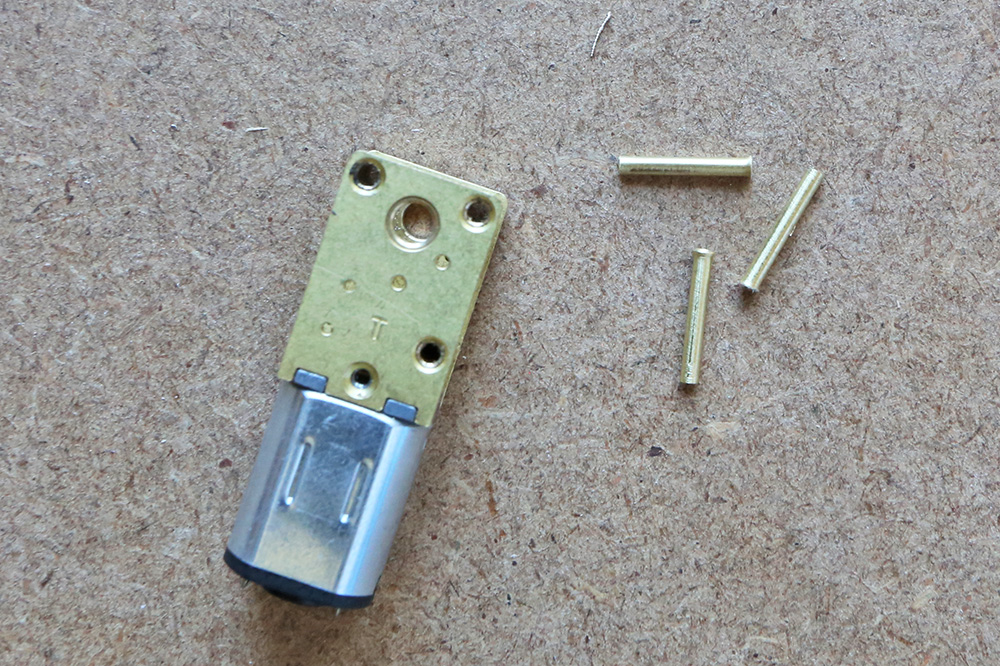

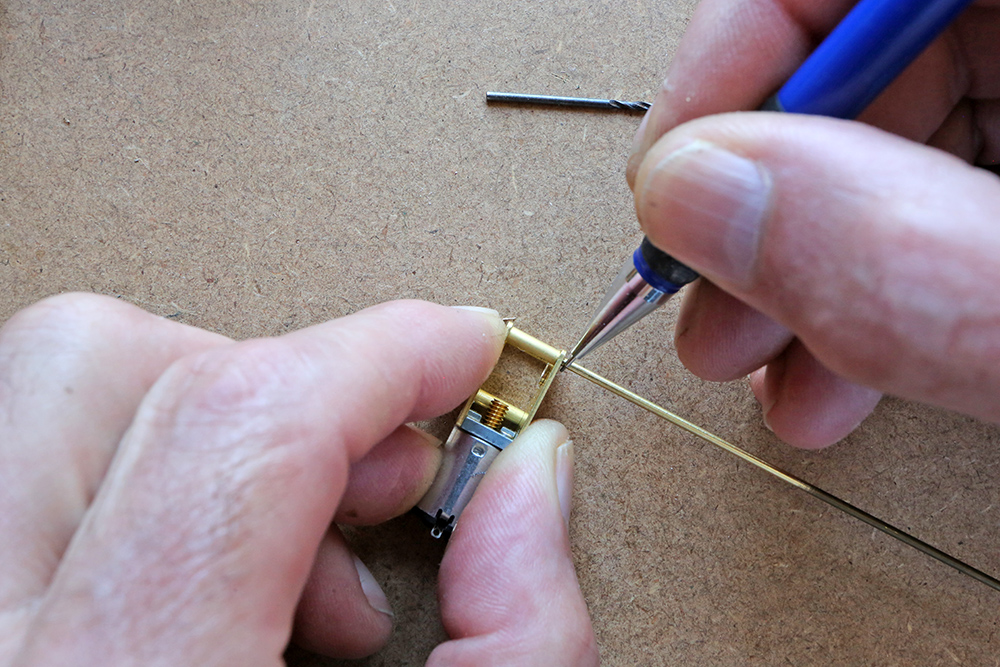

Pour le remontage, j'utilise des rivets, en réalité, des tubes en laiton de 1mm.
Je commence par évaser une extimité sur le tour en utilisant une aiguille d'injecteur de Diesel.
