Le KB4i de la Maschinenfabrik Esslingen (ME) - 0m

[ffayolle]

Très belle découpe. Voilà qui promet...
Je ne sais si ce genre de service existe en France.

[mlm]

Ça doit exister ...mais qui ?

[François D]

Tu as du courage Rolf, le résultat finira par être à la hauteur de tes espérances !

[Rolf]

Merci Fabrice et François,

Cela ne se fait que très lentement et il faudra donc beaucoup de temps avant que le wagon soit prêt.

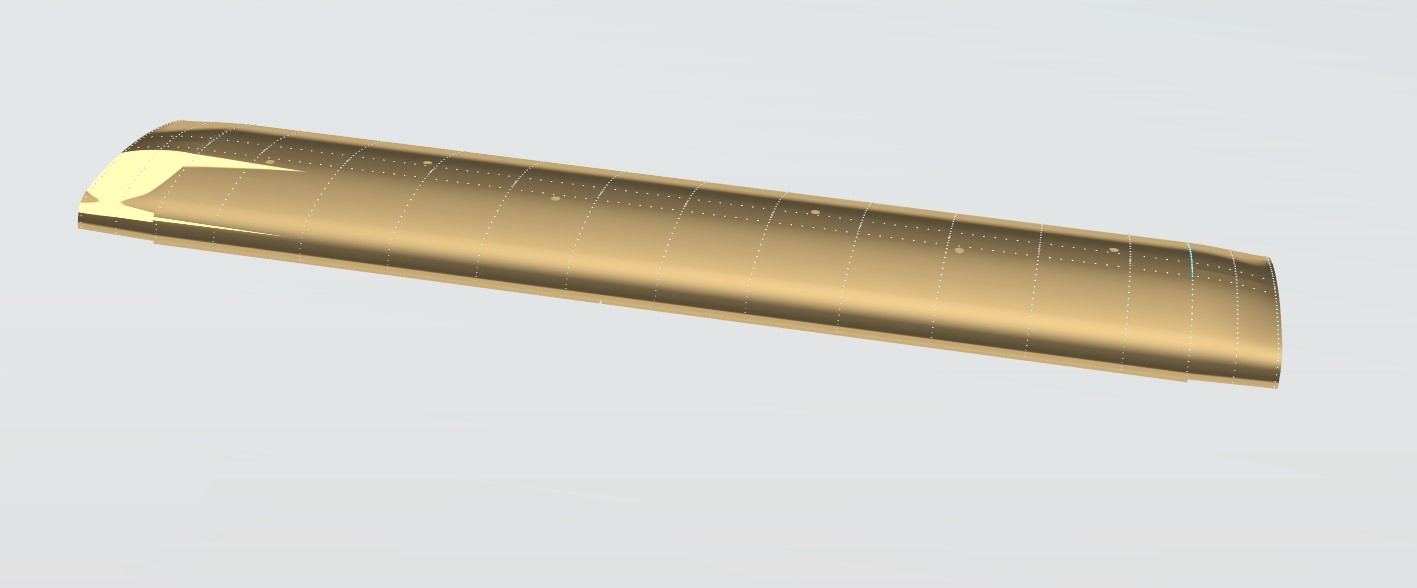

Les rivets sont de retour sur le toit et le trou pour les câbles de l'éclairage de l'avancée est également pris en compte...



Rolf

[Rolf]

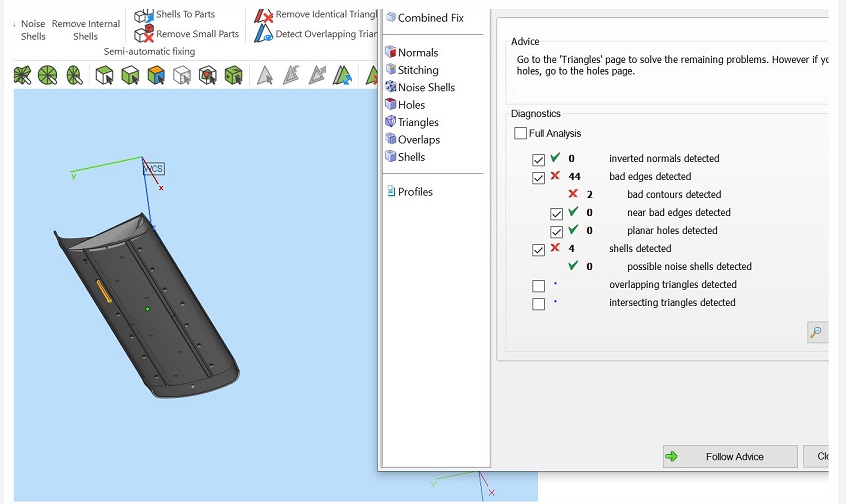

Hier soir, j'ai envoyé le fichier du toit à deux services pour impression. Tous deux ont vérifié le fichier. J'ai immédiatement reçu une offre de l'un d'eux pour divers matériels, l'autre avait trouvé et réparé des erreurs grâce à son programme de test. Après avoir été contrôlé ce matin par un employé, voici le résultat:



Quelle surprise : le programme a détruit le fichier. Des pièces manquent, la flexion des surfaces va en partie dans l'autre sens, etc.

Rolf

[Rolf]

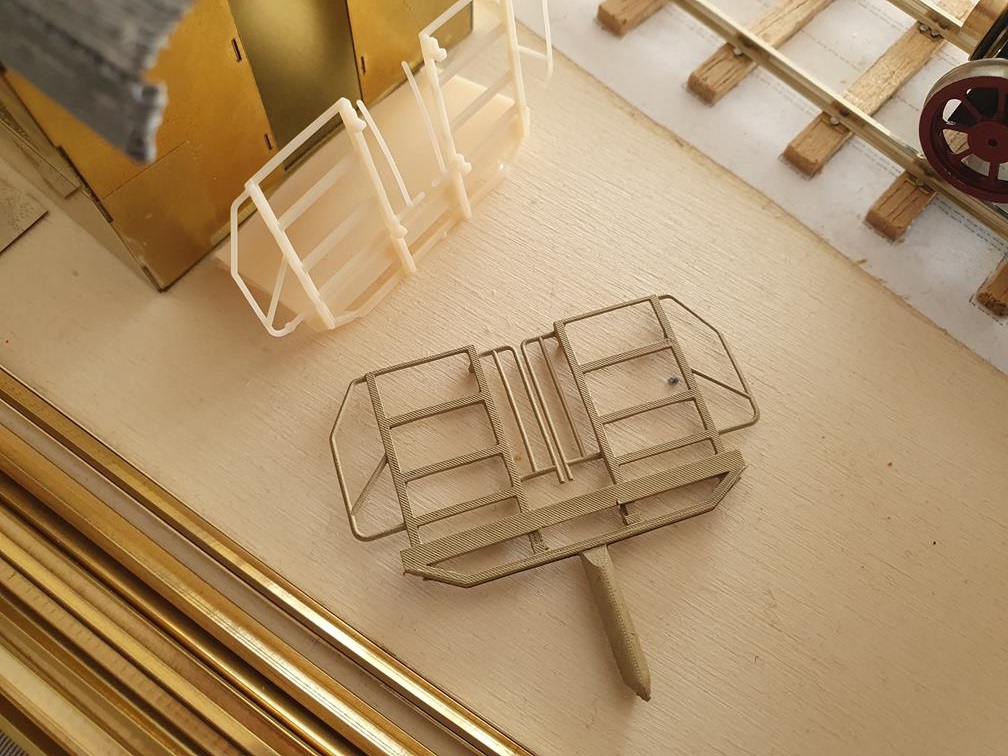

Cela continue à petits pas. Aujourd'hui, les rambardes des plates-formes proviennent enfin du fondeur.



En bas à gauche de la photo, les profils pour le plancher du wagon sont prêts. Il suffit de les couper à la longueur voulue et de les souder ensemble.

Rolf

[mlm]

Découpe laser de laiton ... j'aimerais bien trouver qui ... en France bien sûr...

[mlm]

Rolf, comme tu gravites dans la sphère des modélistes 0men, sais-tu où peut on se procurer des roues à rayon en 0m. Il y a Schnelli mais ce sont des roues à rayons double et j'en cherche avec des rayons simples...
Merci pour l'info.

[vchiu]

Bonjour Rolf
Merci pour cette belle description de cette réalisation de grande qualité.
En ce qui concerne les rambardes, S'agit t'il d'un moulage à la cire perdue ? (En Allemand c'est bien Wachsausschmelzverfahren, n'est pas ?)
Par curiosité combien ont coûté ce moulage et la découpe des pièces laiton de la caisse ?

Mlm, la société mentionnée par Rolf offre sur son site la possibilité de livrer dans toute l'Europe. Il doit y avoir moyen d'échanger en anglais avec eux car cette langue est proposée sur leur site.
https://metallstore24.de/en/laser-cutting

Valéry

[Rolf]

par vchiu » 28 nov. 2020, 17:46
Bonjour Rolf
Merci pour cette belle description de cette réalisation de grande qualité. ...

Bonjour Valéry,

Merci pour tes compliments. Mais il n'est pas encore réalisé. Au contraire, il y a beaucoup de travail à faire ...

Non, c'est pas un moulage à la cire perdue. La création d'un moule à partir de données CAD coûte 83 €. A cela s'ajoutent les coûts par pièce à 3,45 €. La quantité minimale de commande par moule est de 12 pièces.

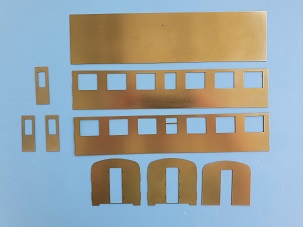

Les pièces suivantes ont coûté ensemble environ 70 €:


Rolf

NB: Le moulage à la cire perdue = Wachsausschmelzverfahren
