Citerne OSM kitbashing

[cdz183]

le railcolor est acrylique? est dilué?

Non, cette patine "rouille" P 203 est, comme toute la gamme Railcolor, une peinture nitrosynthétique. S'agissant d'une patine destinée à être appliquée à l'aérographe, elle est déjà fortement diluée. Son diluant (P 502) dilue également les peintures acryliques (Tamiya, Testor's ...), surtout si elles sont fraîches. J'ai eu le problème avec les bogies de ma citerne TP. Mais c'est clairement dû au fait que je ne l'utilise pas comme elle le devrait : à l'aérographe, le solvant se volatilise immédiatement à cause de la pression de l'air comprimé.

[Mauro]

ah, merci!

Mauro

[cdz183]

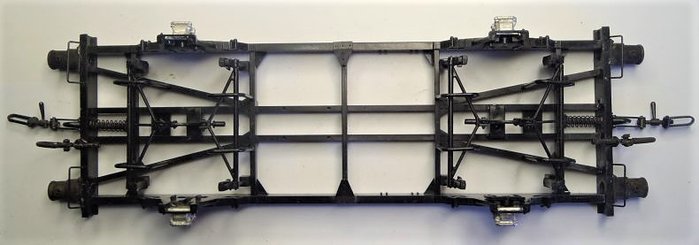

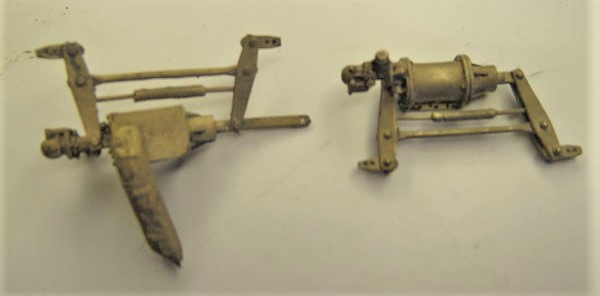

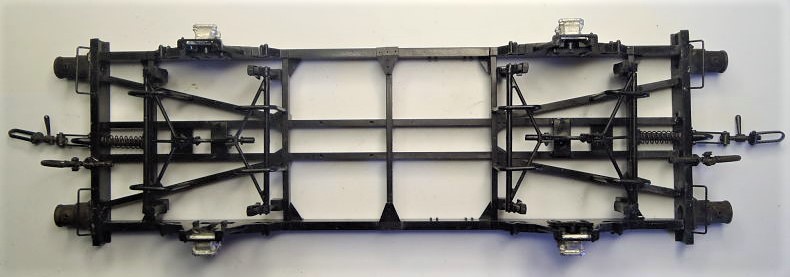

Nous allons maintenant moderniser l'équipement de freinage de ce wagon en remplaçant les pièces d'origine allemande par du matériel OCEM, à l'instar de la réalité. Plusieurs artisans proposent un cylindre de frein OCEM et sa triple valve en métal blanc ou bronze. Mon choix s'est porté sur un modèle monobloc comportant aussi les palonniers, la biellette et le ressort de rappel venus de fonderie, plus aisé et rapide à monter que le modèle Kit-Zéro où toutes ces pièces sont à assembler. La carotte de moulage, volumineuse est sciée en moins d'un quart d'heure à la mano et la base, rectifiée à la lime plate. La queue de la tige du vérin opposée à la triple valve est raccourcie, ce wagon ne disposant pas de frein à vis.

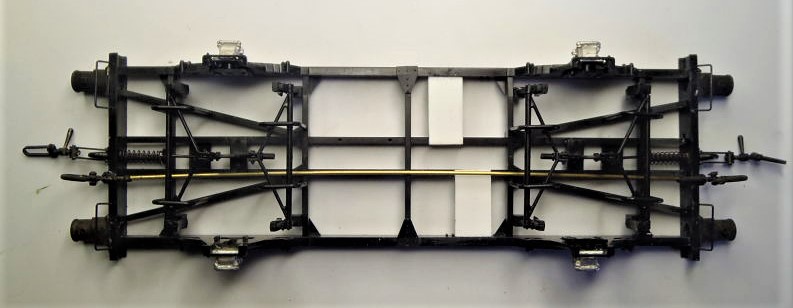

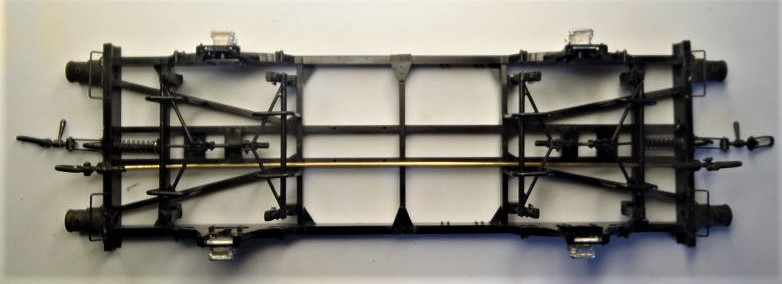

On mesure très précisément la longueur de la conduite principale, y compris les 2 cuvettes venues de moulage sur les pièces du CdZ

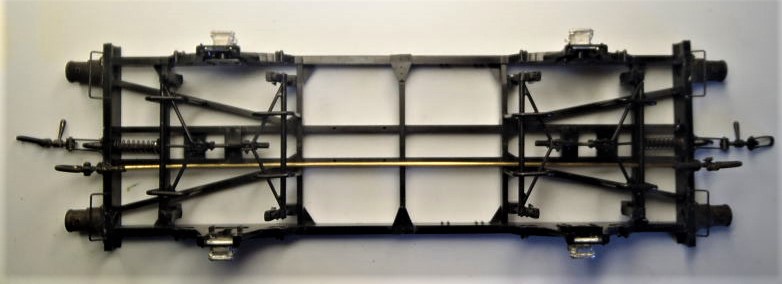

On coupe à dimension un rond de laiton de 1 mm de diamètre, un coup de lime à chaque bout, une lichette de cyano et l'ensemble est introduit en place et tient parfaitement

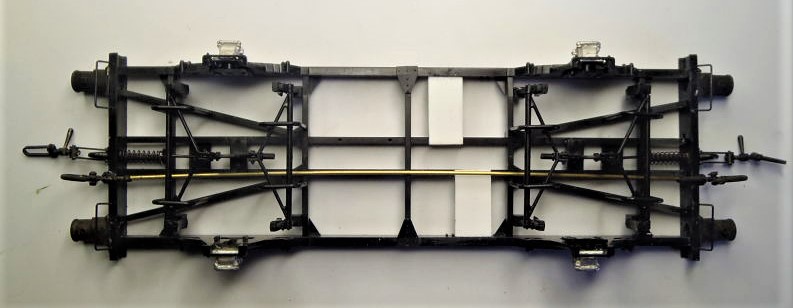

On prépare les supports du cylindre de frein et du réservoir d'air, 2 rectangles de 1 x 1,85 cm taillés dans du plasticard de 0,5 mm. Le bord intérieur repose sur un bout de profilé Evergreen de 1 x 1,5 mm et l'ensemble est collé à la cyano, bien perpendiculaire au longeron externe

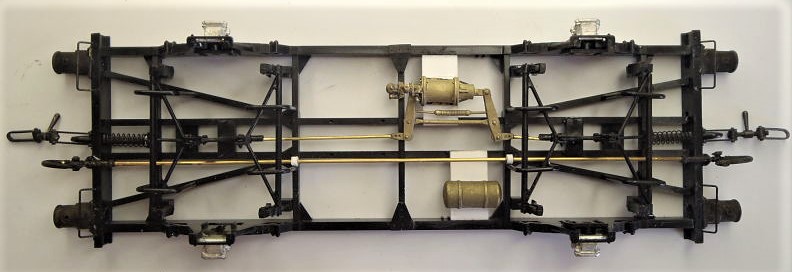

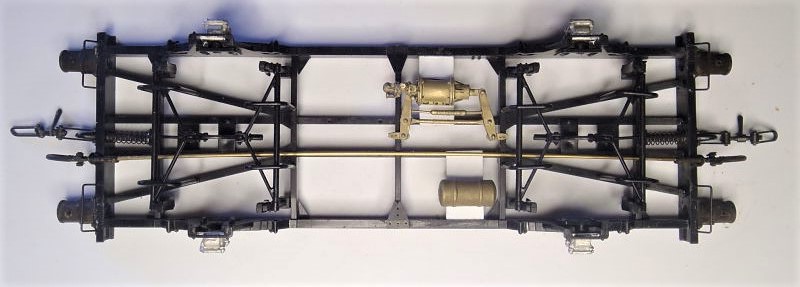

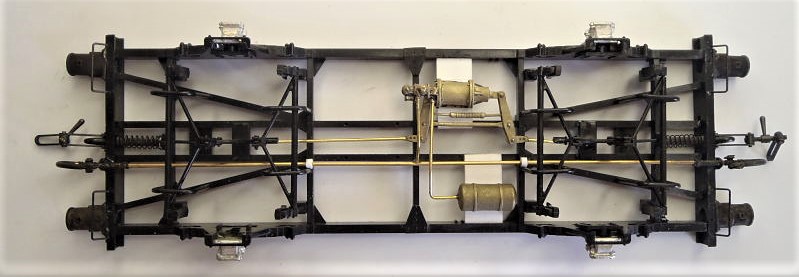

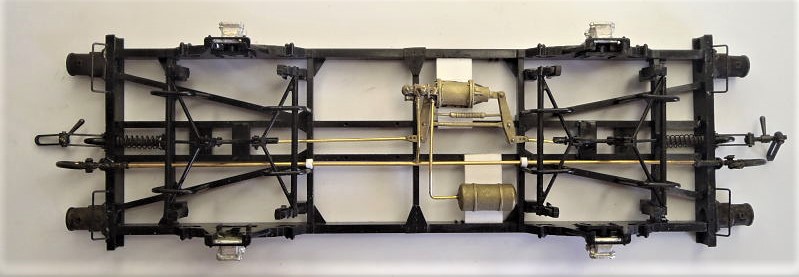

Il ne reste plus qu'à coller les pièces à la cyano, en veillant au bon alignement horizontal et vertical des extrémités de palonnier (une cale de 1 mm en plasticarte a été nécessaire pour le cylindre de frein)

[mimiche77]

heu ...
les extrémités de la CP ne devraient-elles pas être en quinconce sur les traverses de tamponnement afin de se trouver toujours du même côté en cas de retournement du wagon ?
En tout cas bonne idée cette amélioration d'un wagon OSM. Comme quoi il y a autre chose que le HdG dans le monde du zéro...

[cdz183]

Figure-toi que je me suis posé la question, Michel ! Notamment en repensant au citerne TP précédent.
Mais les wagons OSM ont bien leurs flexibles de frein alignés et l'article de Loco-Revue n° 587 de septembre 95, sous la plume de Pierre Maugars, semble montrer une conduite principale rectiligne (en tout cas, il ne parle pas d'une inversion sur l'une des traverses de choc). Donc en l'absence de plan, j'ai chaussé ses bottes. Mais si un érudit m'affirme le contraire, photo à l'appui, je modifierais la CP sur les modèles suivants (j'ai plus d'une demi-douzaine de kits OSM à monter …) !

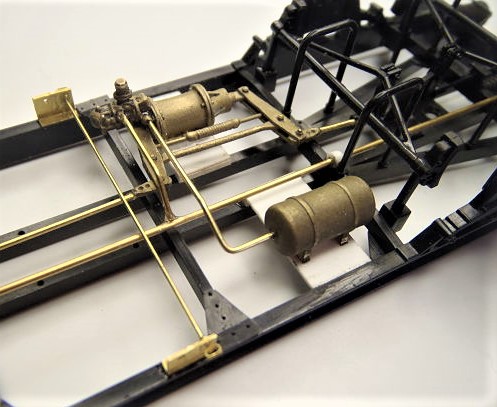

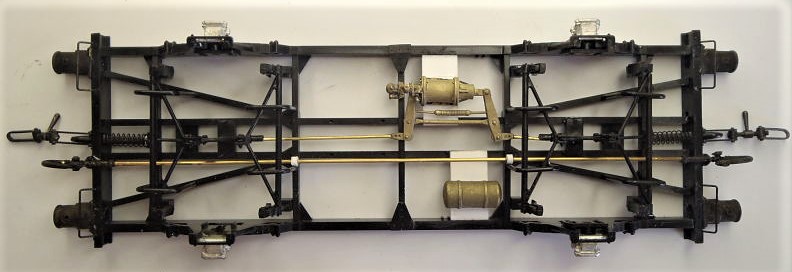

Les tringleries de frein sont issues de rond de laiton de 8/10e mm et collées à la cyano.

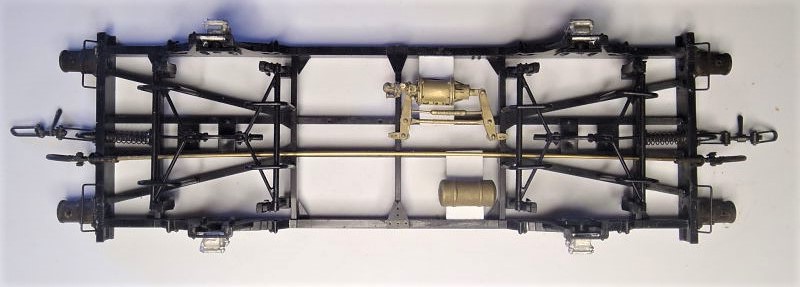

Le piquage depuis la conduite principale et l'alimentation du réservoir sont également tirés du même rond, mis en forme à la pince plate, puis collés à la cyano.

[cdz183]

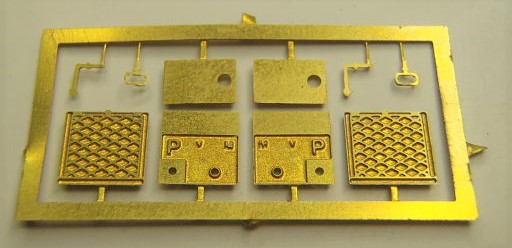

Pour terminer l'équipement de frein de ce wagon, nous allons utiliser une petite plaque photogravée d'Haxo-Modèles comportant les commandes de frein et 2 porte-étiquettes :

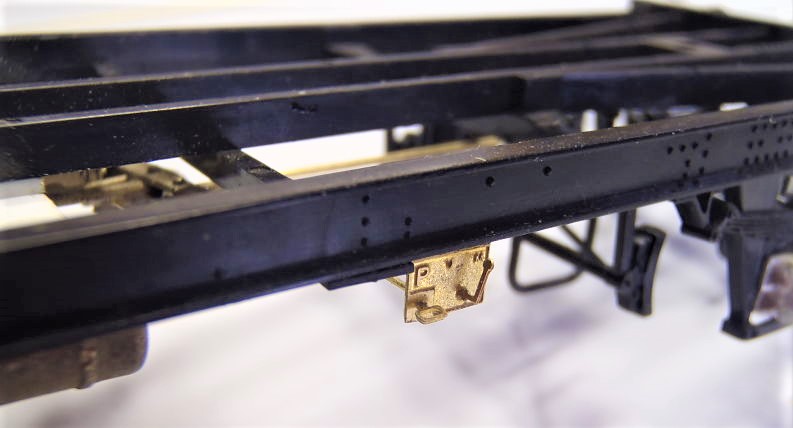

La commande plaine/montagne est un anneau ovoïde à insérer dans le support préalablement plié à angle droit et collé à la cyano sur la face inférieure du longeron. Un rond de laiton de 0,5 mm est fixé, toujours à la cyano, entre les 2 supports

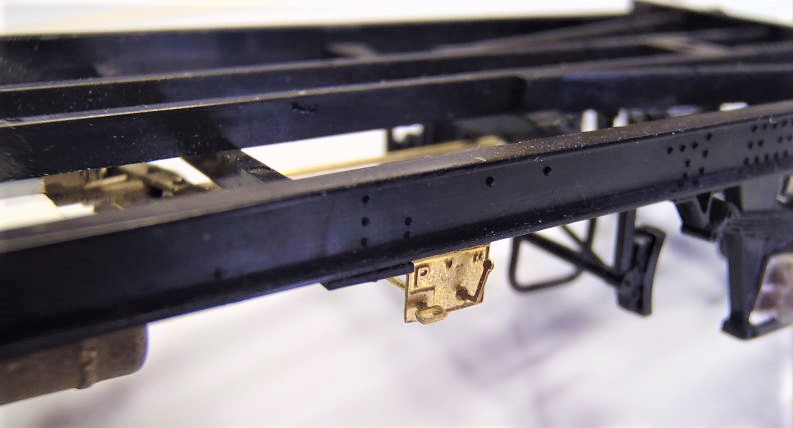

La commande marchandises/voyageurs est un levier coudé à boule dont le dégrappage et la rectification mettent les nerfs à rude épreuve en raison d'une patte de maintien perpendiculaire et non longitudinale ...

[PIERRE]

Nicolas, je crois qu'il n'y a que la CG (Conduite Générale) sur le matériel marchandises...
la CP (Conduite Principale) est en plus sur les véhicules muni du frein continu voyageur...
enfin, il me semble.... de mémoire...


mais la réalisation reste... OUAHAOU!

[cdz183]

Comme indiqué dans le premier message de ce fil, je me suis basé sur les 2 articles de Loco-Revue consacrés à ces citernes OSM, à ma connaissance, les seuls parus sur ces wagons emblématiques, qui ont porté sur leurs épaules, sinon le renouveau du zéro, mais à coup sûr son non-arrêt de mort au début des nineties.
Si d'aventure, c'était un tissu de conneries, il aurait été élégant, pour les cheminots, de le préciser aux non-sachants (surtout qu'en 23 ans, ça laisse le temps de prendre la plume).

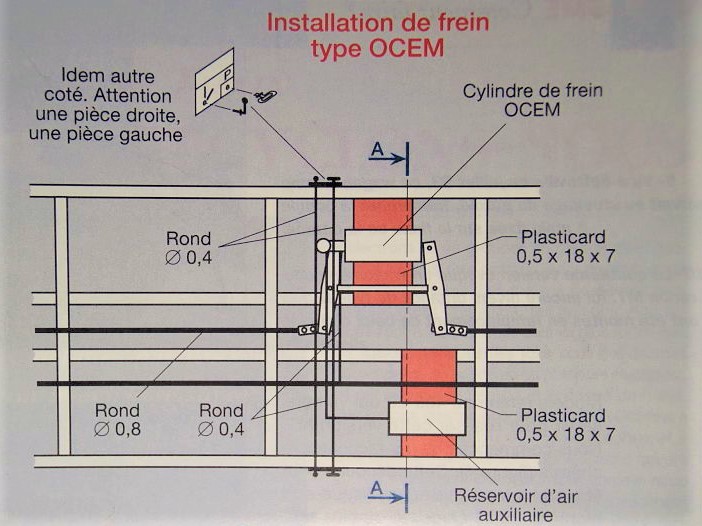

Pour mémoire, voici le passage incriminé :

Ceci dit, ce n'est pas dramatique en ce qui me concerne, vu que ce wagon "TOTAL" est complètement imaginaire et que, vous l'aurez compris, ce tuto est uniquement destiné à éveiller des vocations et non pas à prêcher la Parole !

[PIERRE]

Nicolas, si ton dernier message est pour moi, le diagramme me parait bon! tu as juste écrit CP au lieu de CG à mon sens... comme tu ne raccordera pas à une locomotive ton OCEM, pas de risque de dysfonctionnement!

[Bagages Express]

Ben non, ce n'est pas un ramassis de c........ ces articles

Comme le faisait justement remarquer Pierre, il faut juste parler de CG (Conduite Générale) et non de CP (Conduite Principale) qui est utilisée pour les asservissements pneumatiques.
