Comment construire sa voie et ses appareils de voie
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: Comment construire sa voie et ses appareils de voie

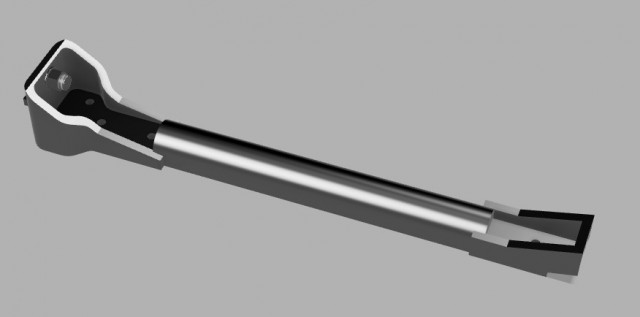

Et la mandoline:
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
- Pacific231
- Platinum
- Messages : 1524
- Enregistré le : 08 oct. 2015, 15:57
- Prénom : Georges
- Localisation : TOURS
- A remercié : 250 fois
- A été remercié : 37 fois
Re: Comment construire sa voie et ses appareils de voie
J'aimerais bien jouer avec...
![applause :applause:](./images/smilies/bravo-applaudi-147.GIF)
"Le train, c'est ma POTION MAGIQUE"
CDZ1024
Georges
CDZ1024
Georges
- stratus
- Platinum
- Messages : 3226
- Enregistré le : 15 sept. 2015, 15:14
- Localisation : Yonne
- A remercié : 9 fois
- A été remercié : 88 fois
Re: Comment construire sa voie et ses appareils de voie
Pour varier les plaisirs, et surtout quand je ne suis pas à mon domicile, je cogite au futur plan de voie.

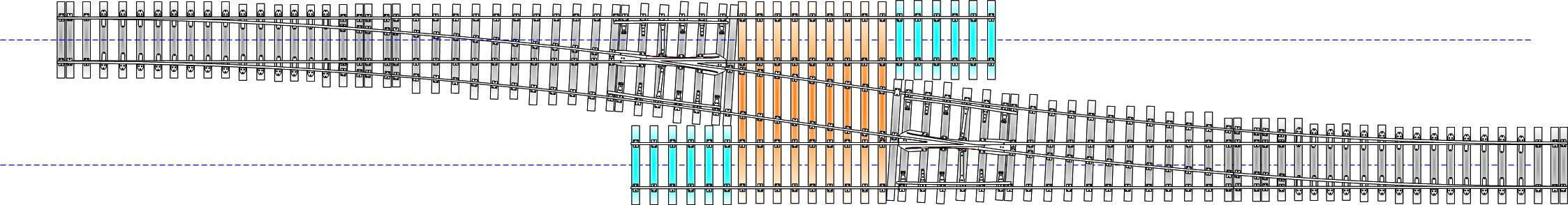

Je reviens donc sur la bretelle, et j’ai tracé, aussi précisément que possible, ce qu’elle devrait être.
Je retiens la solution des traverses perpendiculaires aux voies “droites“ et devrai obtenir ceci.
Pour plus de netteté, cliquer sur l'image et, éventuellement, zoomer.
En brun des traverses (à faire) de 153 mm, en bleu des traverses Decapod, celles mises en œuvre dans la pleine voie actuelle.
Une bretelle ainsi constituée s’étale sur 1145 mm (quasiment la longueur d’un module). La réalisation d’une voie en tiroir s’annonce compromise faute de place.
Je reviens donc sur la bretelle, et j’ai tracé, aussi précisément que possible, ce qu’elle devrait être.
Je retiens la solution des traverses perpendiculaires aux voies “droites“ et devrai obtenir ceci.
Pour plus de netteté, cliquer sur l'image et, éventuellement, zoomer.
En brun des traverses (à faire) de 153 mm, en bleu des traverses Decapod, celles mises en œuvre dans la pleine voie actuelle.
Une bretelle ainsi constituée s’étale sur 1145 mm (quasiment la longueur d’un module). La réalisation d’une voie en tiroir s’annonce compromise faute de place.
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
Club CDZ / AATY
R8G for ever
- François D
- Platinum
- Messages : 1226
- Enregistré le : 22 juin 2008, 09:55
- A remercié : 3 fois
- A été remercié : 22 fois
Re: Comment construire sa voie et ses appareils de voie
Très beau résultat. Géométrie précise à respecter !
François D
C'est tellement bas que ça me passe bien au dessus.
C'est tellement bas que ça me passe bien au dessus.
- stratus
- Platinum
- Messages : 3226
- Enregistré le : 15 sept. 2015, 15:14
- Localisation : Yonne
- A remercié : 9 fois
- A été remercié : 88 fois
Re: Comment construire sa voie et ses appareils de voie
C'est un expert qui le dit.
C'est bien pour cela que j'ai essayé de tracer au plus précis (en fonction des éléments communiqués) afin de m'imprégner des contraintes et de la difficulté.
En principe, mes acquisitions (à venir) auront la même origine que les tiennes… ou presque.
C'est bien pour cela que j'ai essayé de tracer au plus précis (en fonction des éléments communiqués) afin de m'imprégner des contraintes et de la difficulté.
En principe, mes acquisitions (à venir) auront la même origine que les tiennes… ou presque.
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
Club CDZ / AATY
R8G for ever
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: Comment construire sa voie et ses appareils de voie
Voilà une très belle bretelle assurément conforme au prototype
Dans l'attente de la construction
Dans l'attente de la construction
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: Comment construire sa voie et ses appareils de voie
Bonjour à tous,

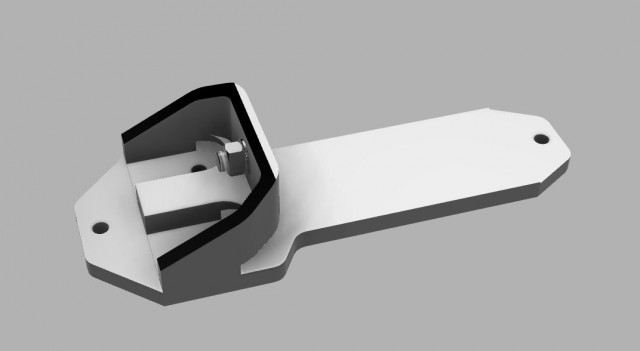

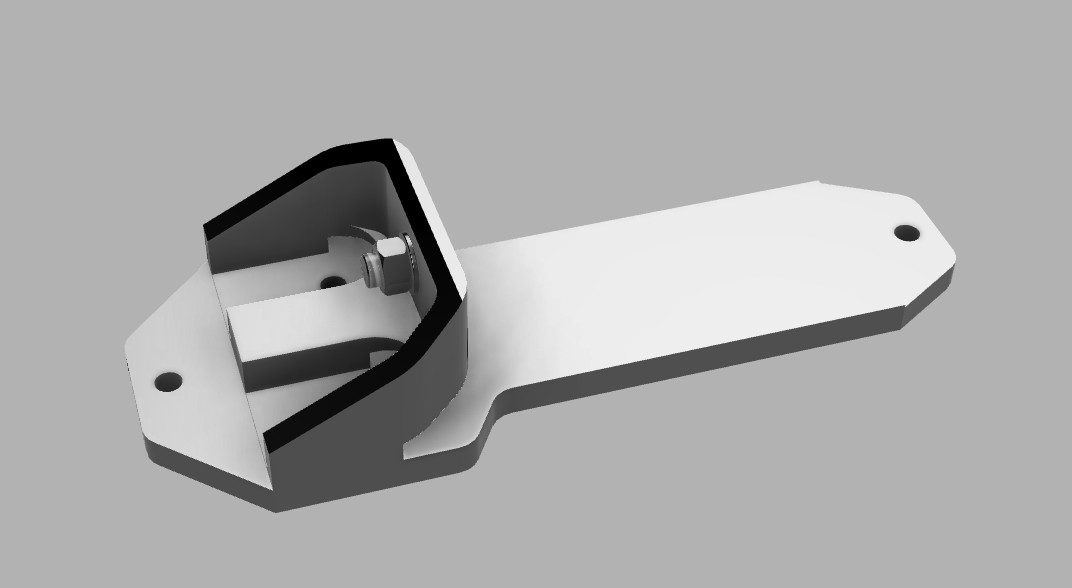

Après documentation qu'il n'a pas été simple de trouver (et qui reste malheureusement pas suffisament robuste par l'absence de plan coté), voilà la version finale du coussinet de glissement

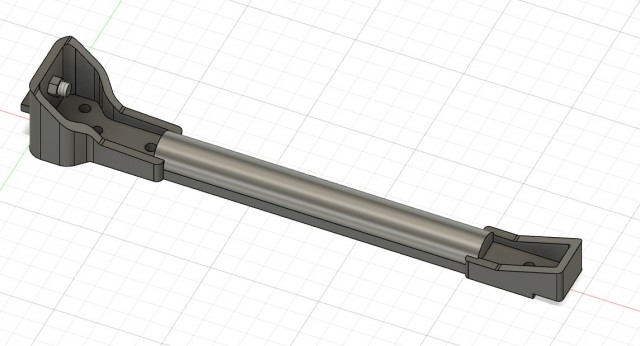

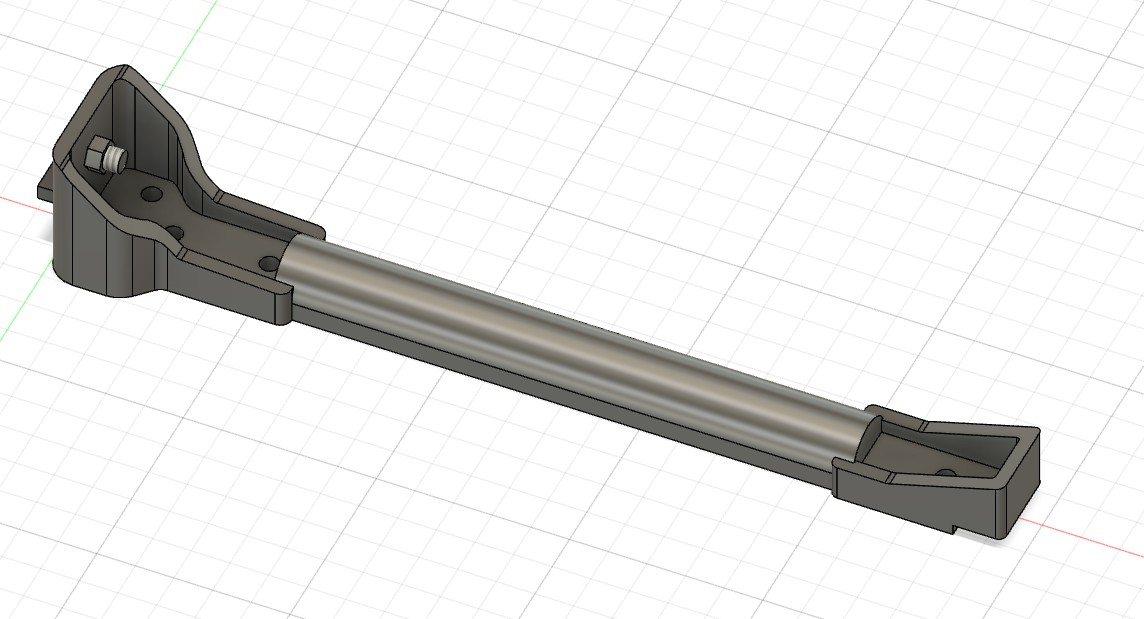

Le fichier généré dans Fusion360 me permet facilement (paramètres) de modifier la longueur du coussinet mais aussi d'adapter le tout au profilé du rail. Pour rappel, j'utilise du code 125.
Une version courte pour du Rail U33: A suivre, la reprise des autres éléments
Mais d'ici là, bon dimanche
Fabrice
Après documentation qu'il n'a pas été simple de trouver (et qui reste malheureusement pas suffisament robuste par l'absence de plan coté), voilà la version finale du coussinet de glissement
Le fichier généré dans Fusion360 me permet facilement (paramètres) de modifier la longueur du coussinet mais aussi d'adapter le tout au profilé du rail. Pour rappel, j'utilise du code 125.
Une version courte pour du Rail U33: A suivre, la reprise des autres éléments
Mais d'ici là, bon dimanche
Fabrice
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: Comment construire sa voie et ses appareils de voie

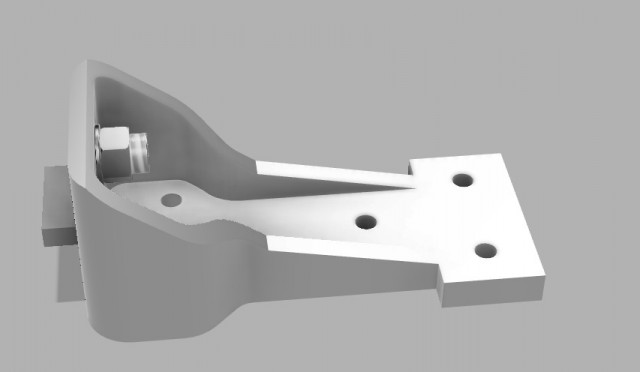

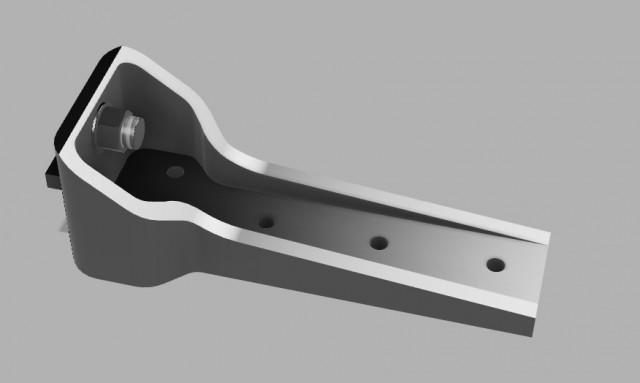

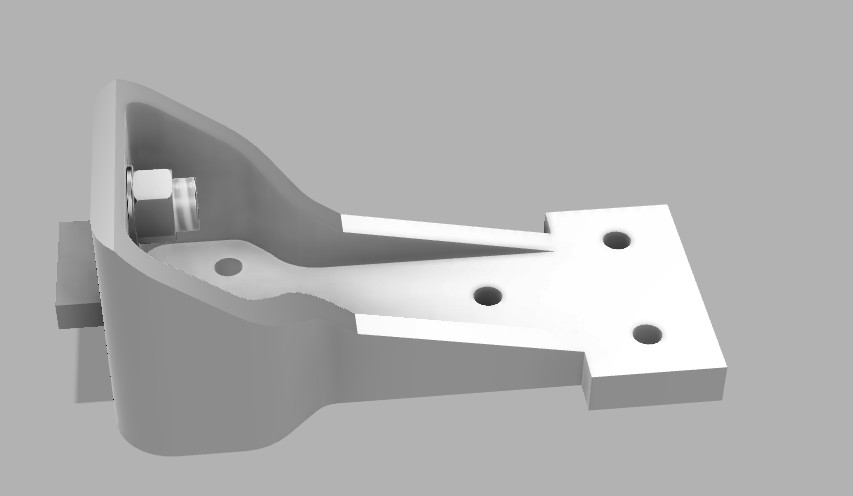

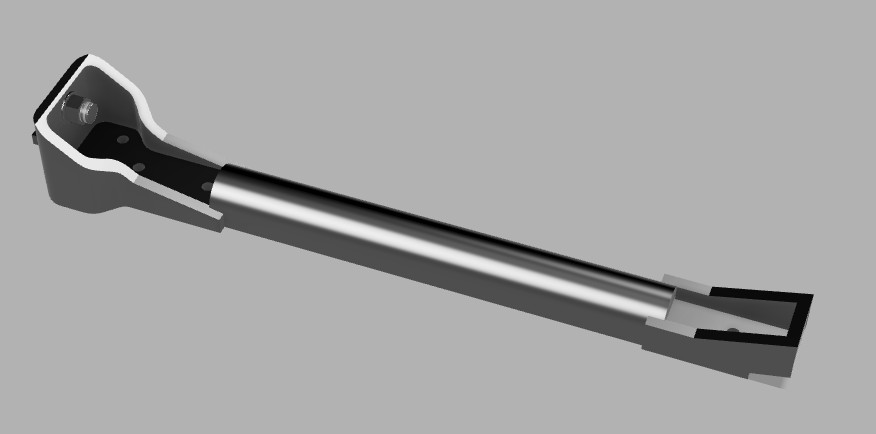

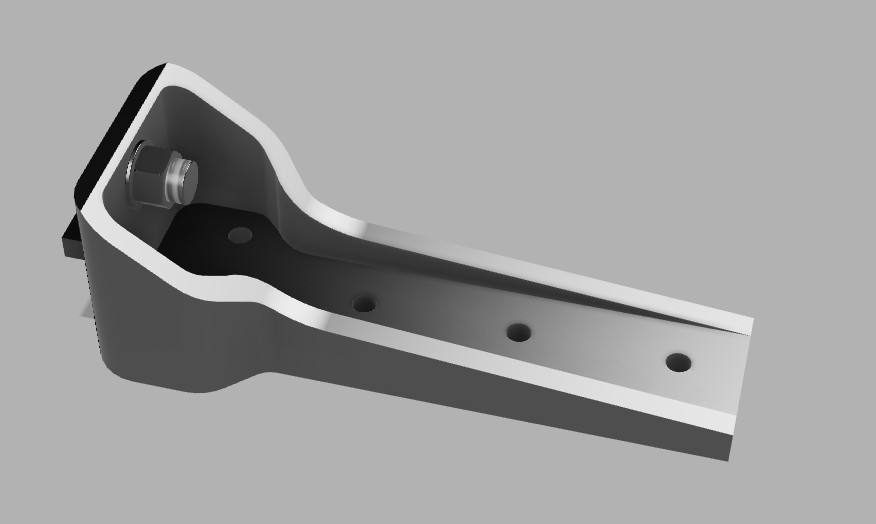

Et voilà les supports de contrerail et la mandoline:
A suivre...
Modifié en dernier par ffayolle le 14 févr. 2021, 14:15, modifié 1 fois.
