BB 13013 LEMACO

[Jean-Luc92]

Bonjour

Pour les roulements, je les achète sur AliExpress :
- https://fr.aliexpress.com/w/wholesale-r ... 4x7x3.html
- https://fr.aliexpress.com/w/wholesale-M ... l.search.0

Après, pour des roulements corrects, prendre à la norme ABEC-5 ou plus.

La norme va de ABEC-1 à ABEC-9 (de meilleure qualité), mais ils ne vont pas tourner à 20.000 tr/mn, donc ABEC-5 suffit.

J'en ai utilisé 72 pour ma rame en HO : MR52ZZ 2*5*2.5(mm) ABEC-5 Metal Sealed Miniature Mini Bearing : https://www.rmf-magazine.com/phpBB/view ... 82#p204182

Et les même sur mes voitures LIMA en O : viewtopic.php?t=7374

A+

[SCHER Yannick]

chez IGUS il peut y avoir de telle bagues, mais en composite tout aussi bon que le laiton, mais comme l'a dit sari, c'est peut-être mieux de passer en roulement?

pour info:
https://www.igus.fr/iglidur-ibh/paliers ... 3A7-b1%3A4

[Picasso]

Bonjour
Non il ne s’agit pas de roulement. C’est la roue dentée qui a un épaulement . Nous avons trouvé avec Victor la roue dentée seule . Je voudrais donc rajouter la bague sur le côté . Donc c’est une pièce simple mais où la trouver ?

[Sari]

Bonjour
Non il ne s’agit pas de roulement. C’est la roue dentée qui a un épaulement . Nous avons trouvé avec Victor la roue dentée seule . Je voudrais donc rajouter la bague sur le côté . Donc c’est une pièce simple mais où la trouver ?

Bonjour Dominique,

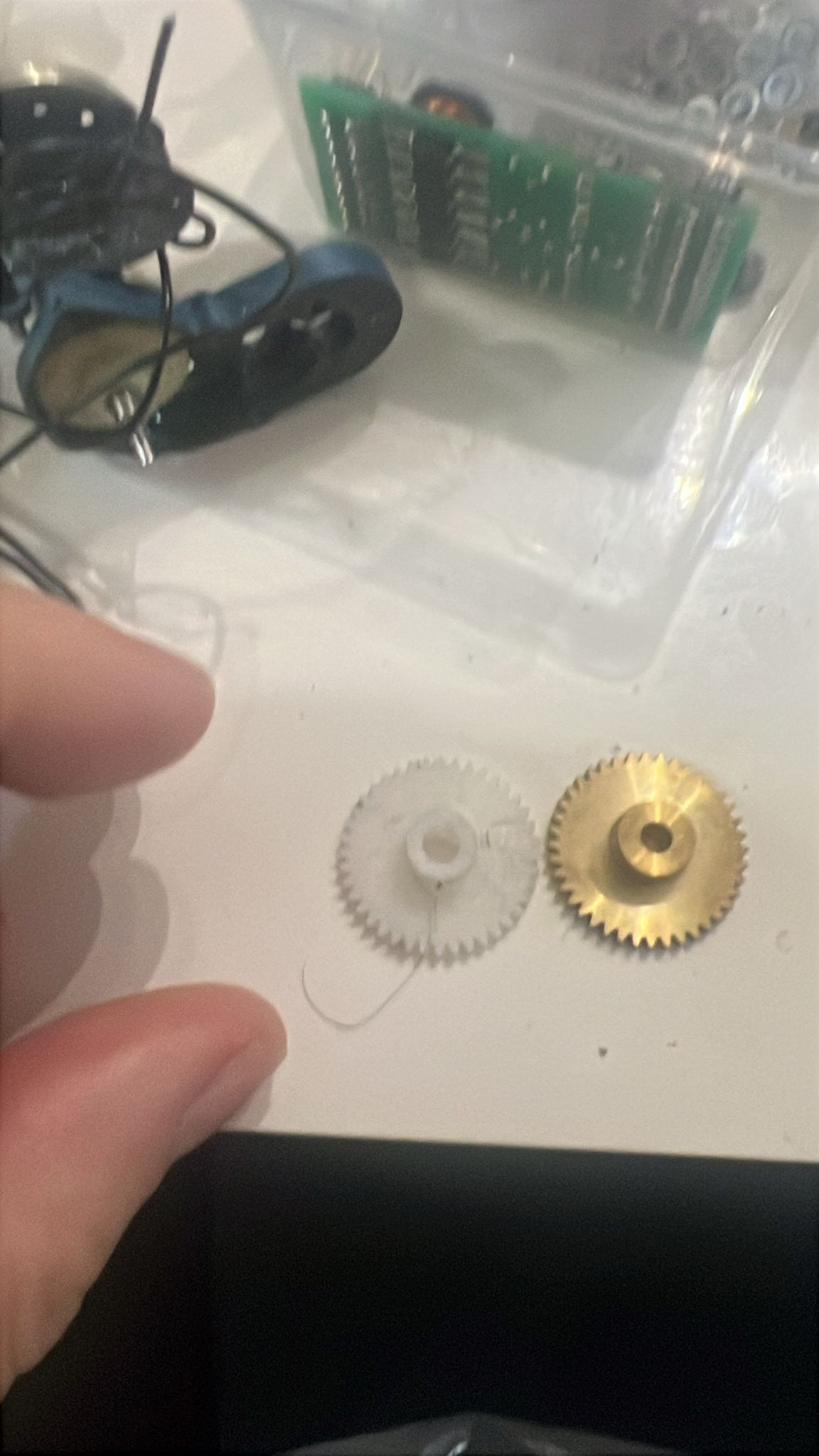

D'après les photos, le trou dans l'engrenage en laiton semble plus petit que celui d'origine.

Si possible, pourriez-vous décrire cette « bague » plus en détail, en précisant notamment où elle sera installée et comment elle sera fixée ?

Cordialement,

[Picasso]

Bonjour
Celle en laiton ets le modèle de la CC7100 de chez LEMACO qui a les mêmes problèmes , c'est pour çà qu'elle semble différente .

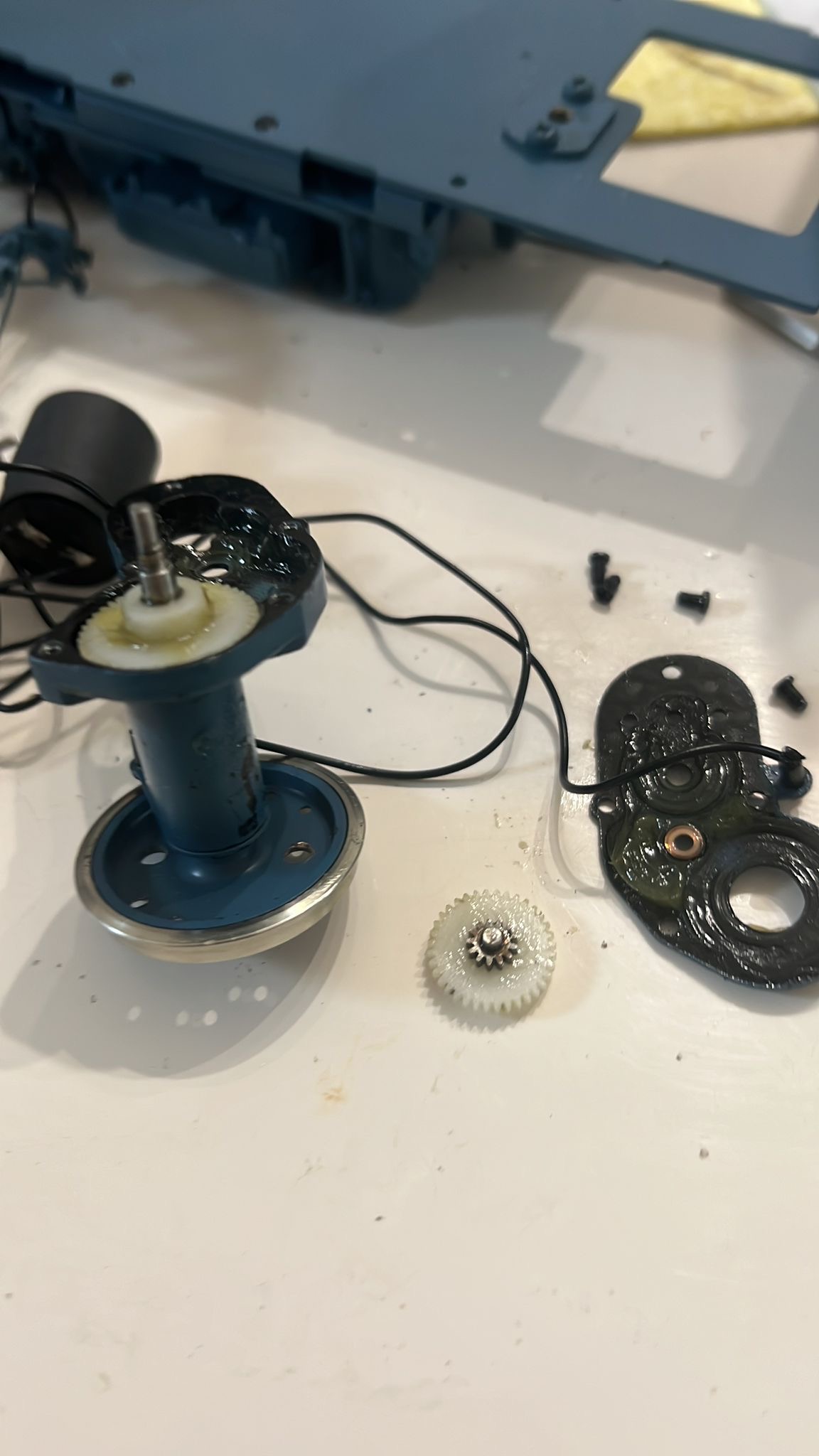

Voici une photo de l'essieu démonté de la BB13000

[Sari]

Bonjour
Celle en laiton ets le modèle de la CC7100 de chez LEMACO qui a les mêmes problèmes , c'est pour çà qu'elle semble différente .
Voici une photo de l'essieu démonté de la BB13000

Bonjour Dominique,

quel est le rapport entre cette bague et l'engrenage en laiton ?

Cordialement,

[Picasso]

et bien j'ai la roue dentée sans l'épaulement que j'ai commandée , sinon c'est du sur mesure à prix exorbitant . Je la fais en deux parties . La roue dentée et la bague (qui remplace l'épaulement qui sera soudée ou pas sur le même axe

[Sari]

et bien j'ai la roue dentée sans l'épaulement que j'ai commandée , sinon c'est du sur mesure à prix exorbitant . Je la fais en deux parties . La roue dentée et la bague (qui remplace l'épaulement qui sera soudée ou pas sur le même axe

Bonjour Dominique,

Voici ce que j'ai compris :

1. Vous avez commandé un engrenage double face sans épaulement.

2. Vous aurez besoin de bagues (ou rondelles) supplémentaires de 7 mm de diamètre extérieur, 4 mm de diamètre intérieur et 3 mm d'épaisseur pour faire office d'épaulement, probablement pour aider le nouvel engrenage à rester en place dans la boîte de vitesses.

3. Ces rondelles peuvent être soudées ou non à la face plane du nouvel engrenage en laiton.

Si je comprends quelque chose de mal, faites-le moi savoir.

Cordialement,

[Picasso]

Bonsoir Sari
C'est exactement çà

[Sari]

Bonsoir Sari
C'est exactement çà

Bonjour, Dominique.

Ces rondelles de précision sont fabriquées au Japon. Vous les trouverez sur ce grand site d'approvisionnement en pièces industrielles :
https://fr.misumi-ec.com/vona2/detail/1 ... geCategory

Vous pouvez également choisir l'alésage exact en fonction de l'axe existant, par exemple 3,99 mm, 4,005 mm ou 4,01 mm, selon que vous souhaitez un ajustement parfait de la rondelle sur l'axe.

Si vous connaissez un fabricant de pièces, vous pouvez également lui confier la fabrication de ces rondelles en laiton.

Cordialement,
