Bonsoir à tous,
Début du câblage sur le module de gauche.

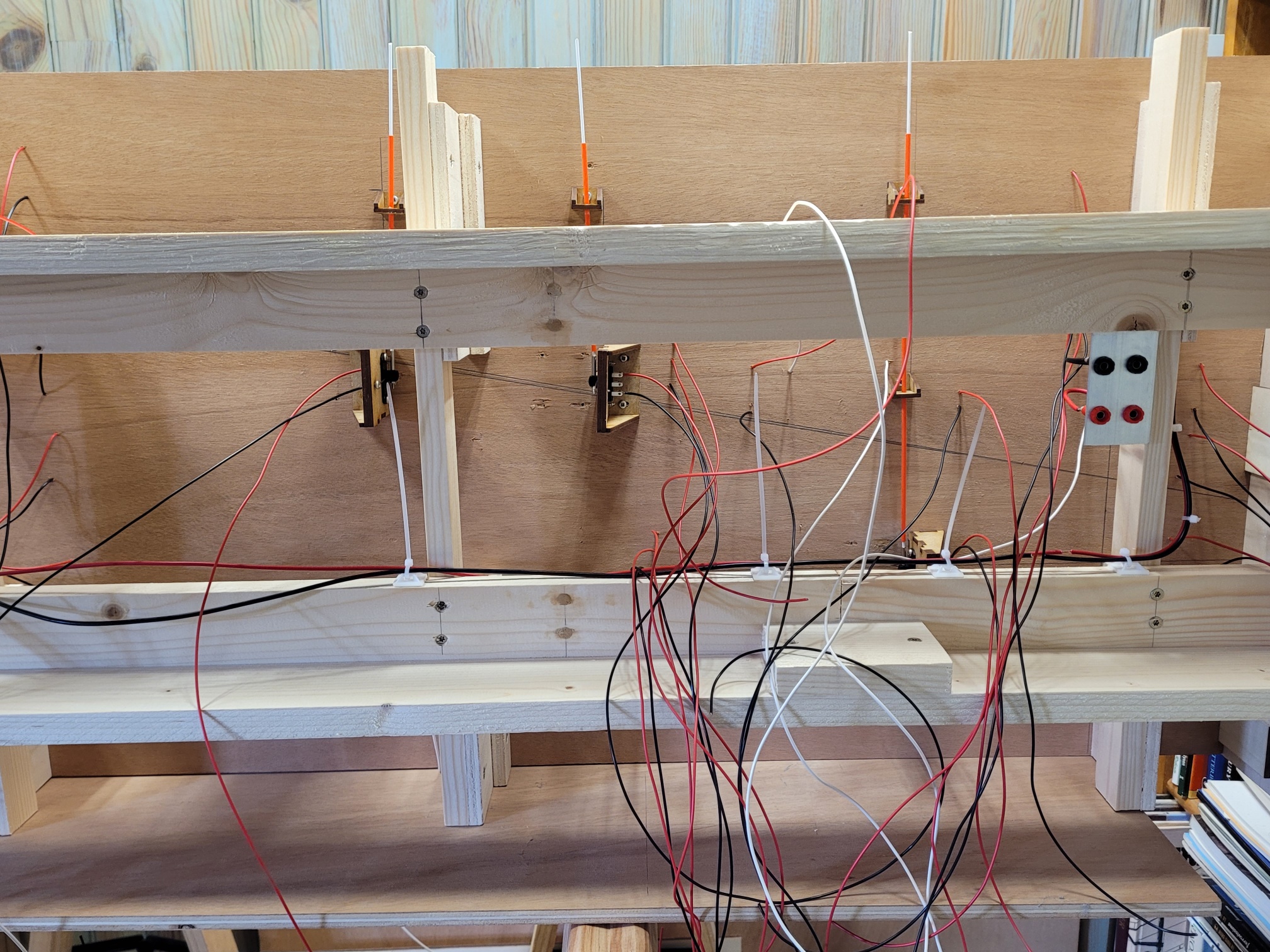

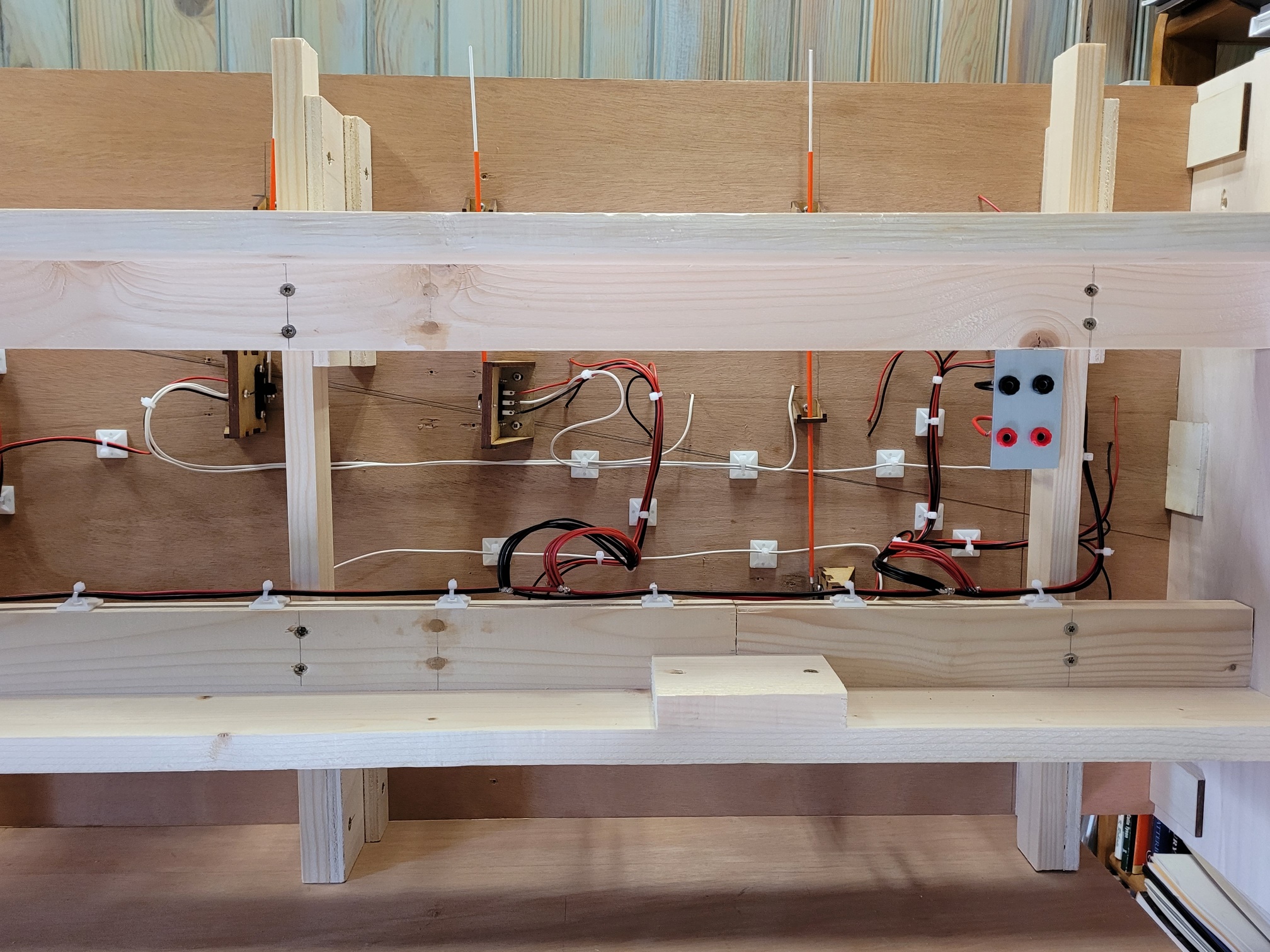

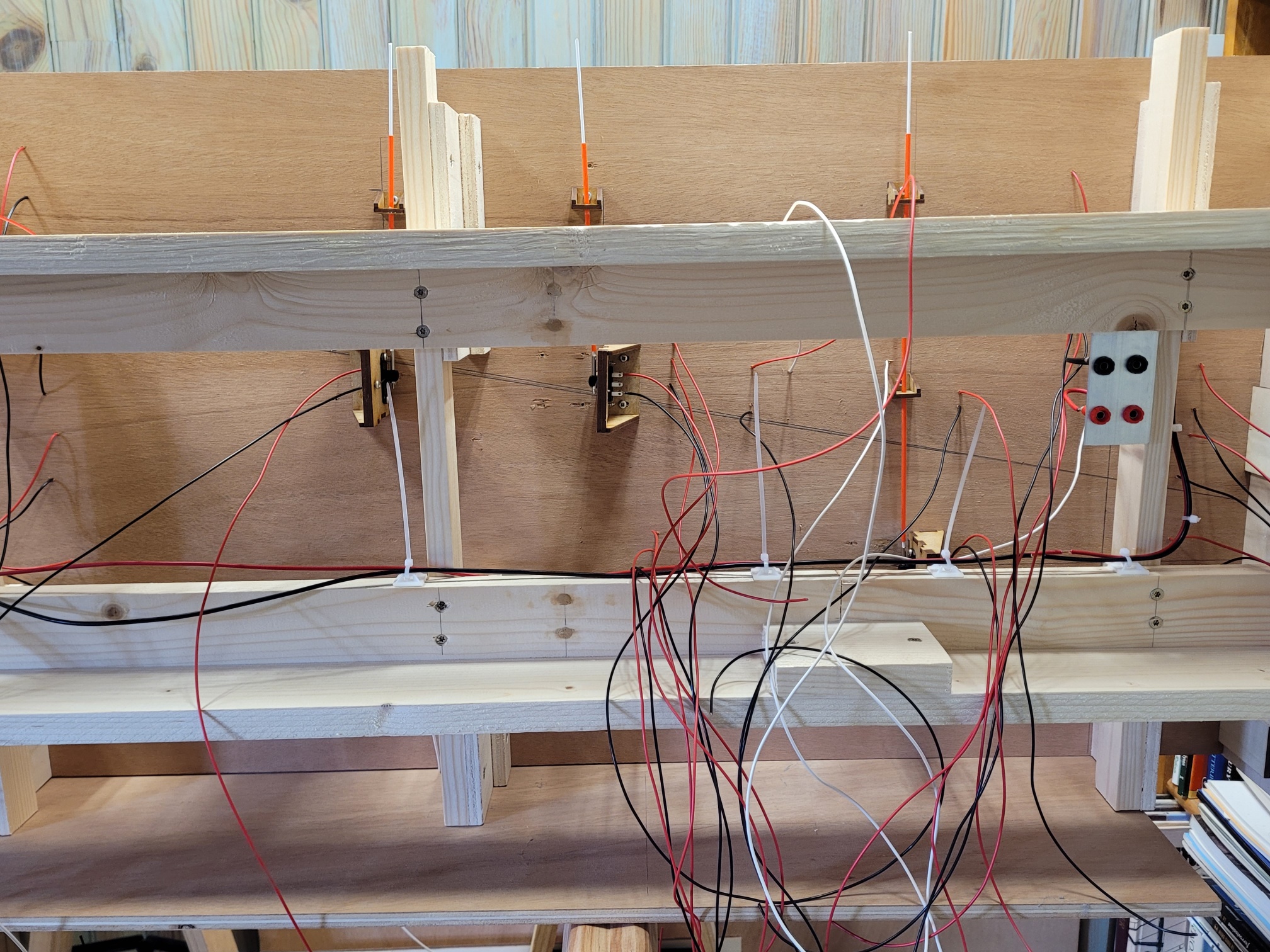

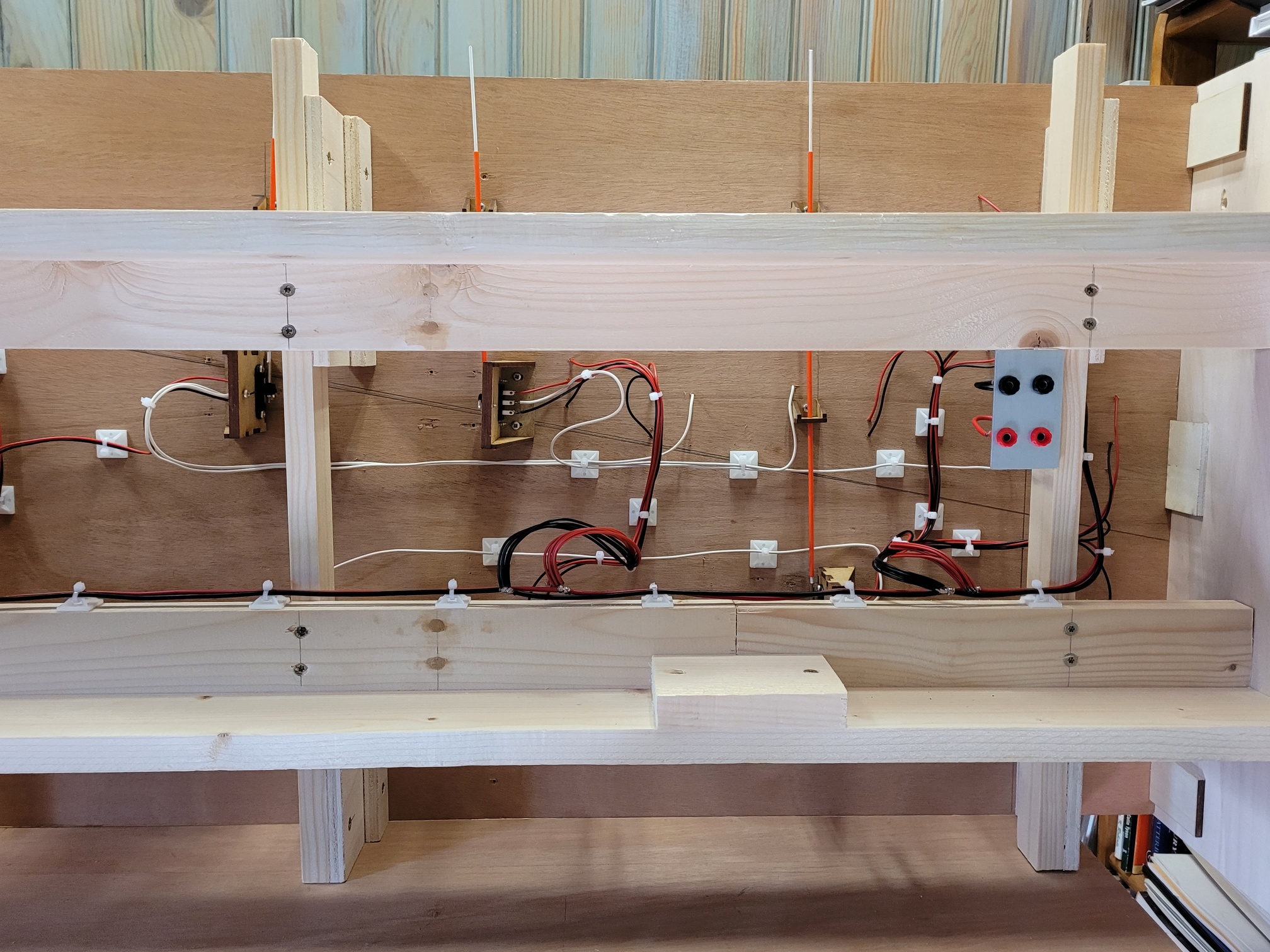

Une vue avant / Une vue après

A suivre...
Bon été, Fabrice
Ps: J'ai décidé de faire simple cette fois-ci. Deux fils et un point c'est tout.

[ffayolle]

Bonjour,

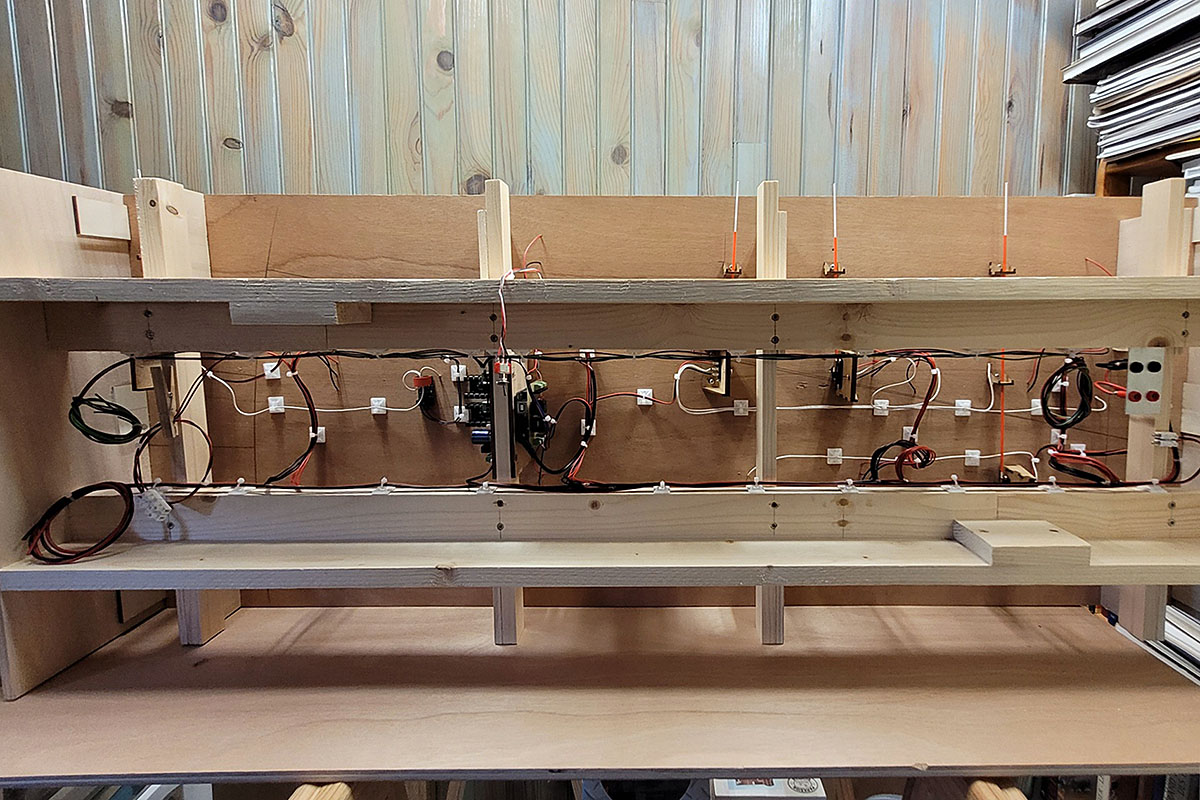

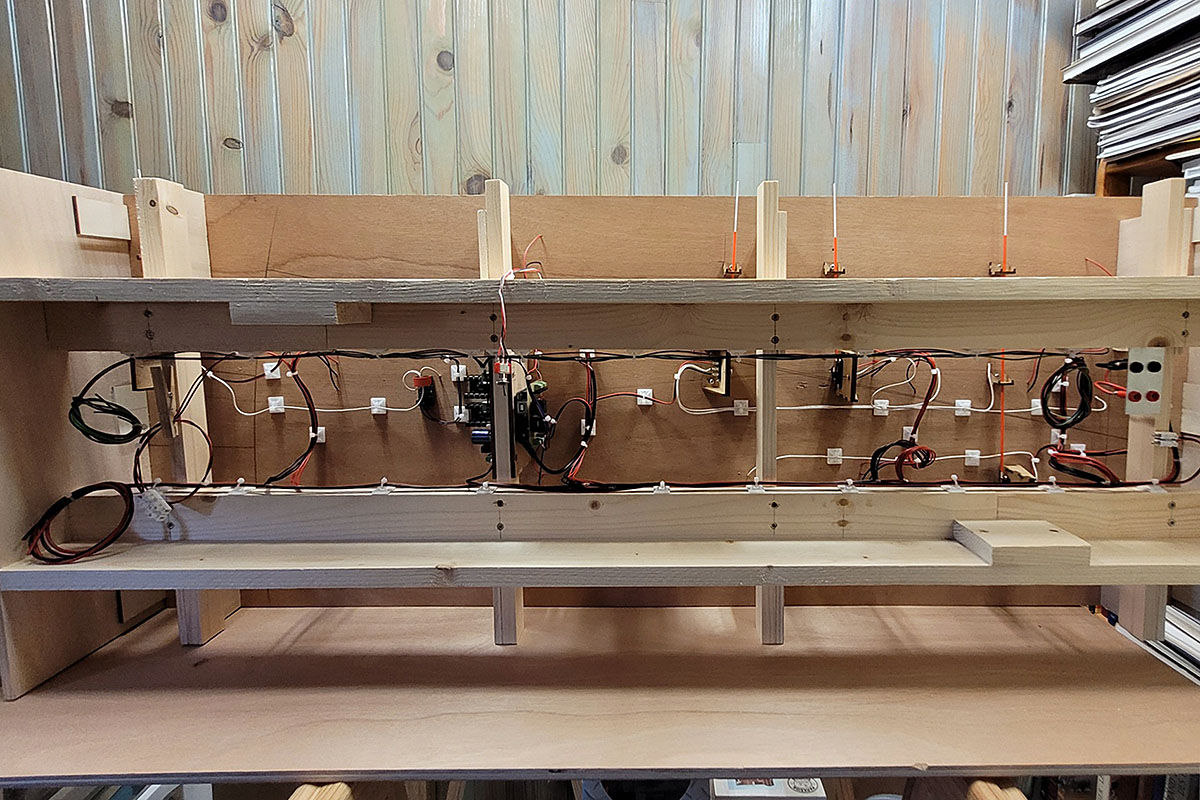

Le câblage du 1er module est terminé.

J'ai tout de même intégré une carte Arduino afin de pouvoir créer un AR automatique si besoin. Je n'utilise plus la détection par diode décrit ici mais un module NCE BD20 qui simplifie le câblage des zones.
A suivre...
Bon été, Fabrice
PS: Pour plus d'informations sur la détection par induction, voir sur ce site : https://modeltrain.fr/?p=144

[231c60]

Bonjour Fabrice, très beau câblage, du travail nickel-chrome comme le reste.
Joël.

[ffayolle]

Bonjour Fabrice, très beau câblage, du travail nickel-chrome comme le reste.
Joël.

[pelican]

Propre
Comment fixes tu les câbles sur la planche ??
J'utilise un pistolet à colle chaude, mais bon ... c'est pas top ... et je me suis déjà brulé les papattes

[ffayolle]

André
Deux solutions :
- des agrafes
- des colrings avec embase adhésive
La 1ère solution peut abîmer les câbles et n'est pas facile à utiliser suivant la configuration.
PS: Il existe d'autres solutions comme la goulotte de câblage voire la reliure spirale.

[ffayolle]

A noter aussi l'utilisation de pinces à linge en bois pour maintenir les câbles de raccordement lors du transport

[fabricehecquet]

Du très beau câblage propre et organisé

[pelican]

pour la réponse !! Je vais tester
