Re: The village
Bonjour,
Certains sont à Sedan pendant que d'autres...

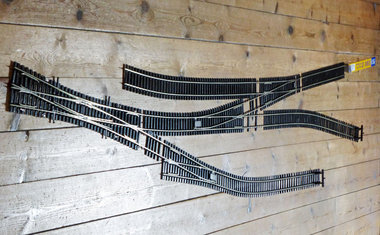

Un essai à même le sol, histoire de visualiser la future implantation des voies
A suivre...
G'day, Fabrice
Certains sont à Sedan pendant que d'autres...
Un essai à même le sol, histoire de visualiser la future implantation des voies
A suivre...
G'day, Fabrice
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
- Platinum
- Messages : 4605
- Enregistré le : 16 avr. 2008, 19:06
- Localisation : Amiens
- A remercié : 798 fois
- A été remercié : 113 fois
Re: The village
en plus je le savais....Eiffel a écrit :C'est mon deuxième prénom, mais chut c'est un secret!PIERRE a écrit :J'aurai dit "Gustave", mais bon, on peut se tromper...
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: The village
Bonjour,

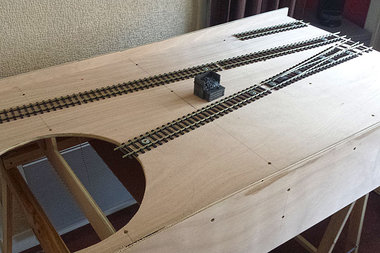

En attendant le pont tournant, pose provisoire de la voie pour mieux évaluer les surfaces
A suivre...
En attendant le pont tournant, pose provisoire de la voie pour mieux évaluer les surfaces
A suivre...
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
- Platinum
- Messages : 2458
- Enregistré le : 15 avr. 2008, 14:37
- A remercié : 24 fois
- A été remercié : 21 fois
Re: The village
J'adore
Ca va être encore Magnifique.
Merci de nous faire profiter de l'avancement...
Ca va être encore Magnifique.
Merci de nous faire profiter de l'avancement...
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: The village
Bonjour,
Les travaux continuent!!!
A suivre...
Les travaux continuent!!!
A suivre...
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
- Platinum
- Messages : 1595
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 35 fois
Re: The village
Bien le câblage, c'est propre!
Les choses avancent, mais c'est quoi la platine sur l'interface? Le feeder vers le module suivant?
Tu remarqueras que moi je n'ai pas mis de photos des dessous de mon module, j'ai trop la honte avec les fils qui se baladent n'importe où!
Vas falloir que tu me mettes en formation...
Les choses avancent, mais c'est quoi la platine sur l'interface? Le feeder vers le module suivant?
Tu remarqueras que moi je n'ai pas mis de photos des dessous de mon module, j'ai trop la honte avec les fils qui se baladent n'importe où!
Vas falloir que tu me mettes en formation...
Picard un jour, Picard toujours.
Fred.
Fred.
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: The village
Merci!!!Eiffel a écrit :Bien le câblage, c'est propre!
Les choses avancent, mais c'est quoi la platine sur l'interface? Le feeder vers le module suivant?
Tu remarqueras que moi je n'ai pas mis de photos des dessous de mon module, j'ai trop la honte avec les fils qui se baladent n'importe où!
Vas falloir que tu me mettes en formation...
Oui, à droite, c'est une platine de raccordement pour connecter le feeder DCC (fils de 1,5mm²) à l'autre module.
Les fils blancs en attente permettront de connecter un module accessoires permettant de commander via le DCC le moteur d'aiguille (Cobalt).
Quelques agrafes et colring suffisent à faire un câblage propre.
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
- ffayolle
- Platinum
- Messages : 4522
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 217 fois
- A été remercié : 138 fois
Re: The village
Bonjour à tous,

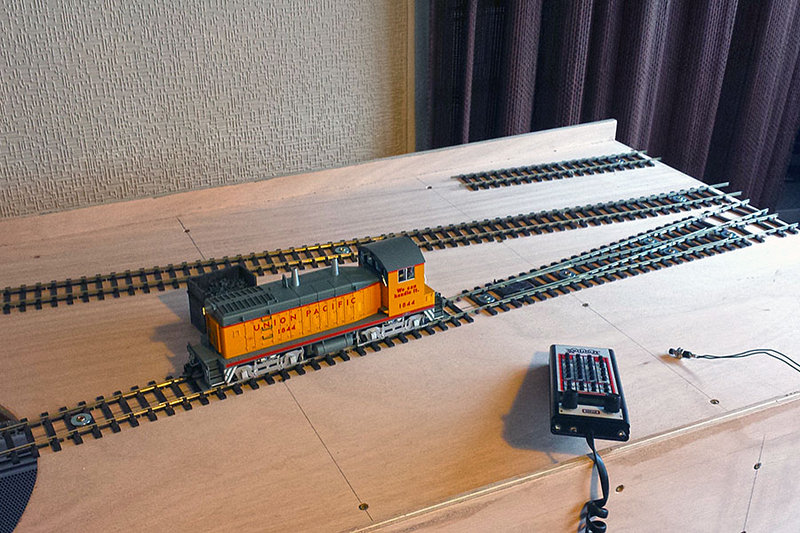

Premier essai avec une locomotive diesel qui n'a rien de "so British" une fois l'électronique installée
Un "Frog juicer" a été installé afin de gérer la polarité de la pointe de cœur.
Cf. http://www.tamvalleydepot.com/support/frogjuicers.html
Ce circuit électronique détecte le court-circuit si rapidement que l'engin (et même le son) ne s'arrête pas. Idéal pour les aiguilles gérées par tringlerie et celles qui sont talonnables
Je n'ai pas de système de tringlerie car j'ai installé un moteur lent Cobalt mais je souhaitais faire un essai pour test. Oui, j'aurais pu utiliser l'un des deux inverseurs disponible au niveau du moteur lent.
Le moteur lent Cobalt est commandé par une carte AD2FX de chez DCC Concepts.
Cf. http://www.dccconcepts.com/
Un bouton poussoir permet de commander en local l'aiguille si nécessaire.
Pour revenir au premier essai, tout est parfait. A suivre donc le pont tournant une fois reçu...
G'day, Fabrice
Premier essai avec une locomotive diesel qui n'a rien de "so British" une fois l'électronique installée
Un "Frog juicer" a été installé afin de gérer la polarité de la pointe de cœur.
Cf. http://www.tamvalleydepot.com/support/frogjuicers.html
Ce circuit électronique détecte le court-circuit si rapidement que l'engin (et même le son) ne s'arrête pas. Idéal pour les aiguilles gérées par tringlerie et celles qui sont talonnables
Je n'ai pas de système de tringlerie car j'ai installé un moteur lent Cobalt mais je souhaitais faire un essai pour test. Oui, j'aurais pu utiliser l'un des deux inverseurs disponible au niveau du moteur lent.
Le moteur lent Cobalt est commandé par une carte AD2FX de chez DCC Concepts.
Cf. http://www.dccconcepts.com/
Un bouton poussoir permet de commander en local l'aiguille si nécessaire.
Pour revenir au premier essai, tout est parfait. A suivre donc le pont tournant une fois reçu...
G'day, Fabrice
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
Re: The village
bravo Fabrice, j'adore les réseaux Anglais de campagne
Etonnant comment il n'aime pas le béton sinon ton nouveau modules ce présente bien c'est de la voie 16.5... j'aimerai me faire un plan de voie ainsi
Etonnant comment il n'aime pas le béton sinon ton nouveau modules ce présente bien c'est de la voie 16.5... j'aimerai me faire un plan de voie ainsi
