Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..
Ah oui ... la patience ...
Je viens de terminer le montage des freins ... là, c'est un peu trop poussé pour moi, et j'ai simplifié par rapport à la notice !
Il fallait percer avec du 0.7 mm, fixer avec du fil à 0.7 mm , souder des boulons aveugles sur un fil ... là, c'était au dessus de mes forces et de ma patience, et j'ai essayé, et en fin de compte, j'ai simplement soudé tout le bazar .. et comme c'est en partie caché par le châssis .. ça donne quand même bien !

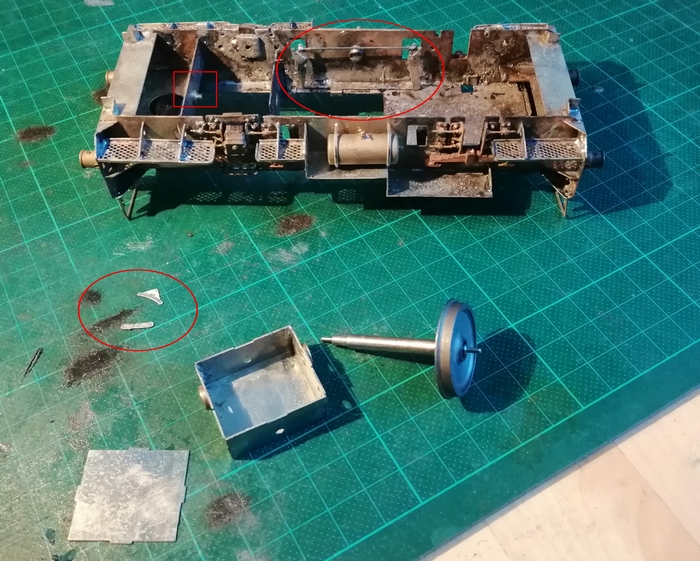

Sur le tapis vert, dans le rond rouge, les petites pièces du mécanisme des freins, la languette à plier et percer .. c'est trop pour moi !!
Dans l'autre rond rouge, sur le châssis, le mécanisme de frein ... simplifié ..
J'ai aussi attaqué la suspension 3 points, on voit dans le petit carré rouge, sur le châssis, le pivot de cette suspension, et à l'avant plan la boîte qui recevra l'essieu et la prise de courant .
J'ai tout monté à blanc, et ça fonctionne, mais avant de tout refermer, il faut déjà peindre le boitier, et sans doute le châssis ! je vais donc laisser tout ça en suspend, et passer au bâti moteur, et à la page 18 !!
On arrive à la moitié de la notice
Je viens de terminer le montage des freins ... là, c'est un peu trop poussé pour moi, et j'ai simplifié par rapport à la notice !
Il fallait percer avec du 0.7 mm, fixer avec du fil à 0.7 mm , souder des boulons aveugles sur un fil ... là, c'était au dessus de mes forces et de ma patience, et j'ai essayé, et en fin de compte, j'ai simplement soudé tout le bazar .. et comme c'est en partie caché par le châssis .. ça donne quand même bien !
Sur le tapis vert, dans le rond rouge, les petites pièces du mécanisme des freins, la languette à plier et percer .. c'est trop pour moi !!
Dans l'autre rond rouge, sur le châssis, le mécanisme de frein ... simplifié ..
J'ai aussi attaqué la suspension 3 points, on voit dans le petit carré rouge, sur le châssis, le pivot de cette suspension, et à l'avant plan la boîte qui recevra l'essieu et la prise de courant .
J'ai tout monté à blanc, et ça fonctionne, mais avant de tout refermer, il faut déjà peindre le boitier, et sans doute le châssis ! je vais donc laisser tout ça en suspend, et passer au bâti moteur, et à la page 18 !!
On arrive à la moitié de la notice
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
- pelican
- Platinum
- Messages : 3289
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 327 fois
- A été remercié : 344 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..

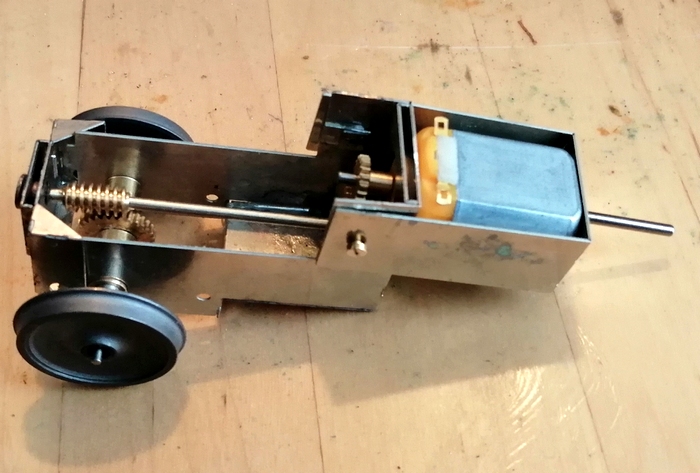

Le bâti moteur ... un casse tête ...
6 pièces dégrapper, ébavurer, souder, et assembler !!
Et ensuite, insérer le moteur, les pignons, l'axe qui transmet le mouvement à l'essieu, le volant d'inertie, et puis l'essieu !!
En y allant pas à pas, en suivant bien la notice, ben finalement, comme le mécano des Rhb sur le tunnel de l'Albula, on en voit la fin, et ce n'était pas si compliqué qu'il n'y paressait ! (du verbe paresser ... )
Le résultat :
Et ça passe super bien sur le châssis
Ce n'est qu'un montage à blanc : il faut en effet peindre tout ça, et je reporte évidemment la peinture quand tout sera fini !
Et j'arrive à la page 23, et la suite est alléchante !!! le montage de la cabine ...
Journée chargée aujourd'hui, visite du RAMMA demain, et communion en France dimanche ... l'avancée des travaux risque d'en prendre un coup !
6 pièces dégrapper, ébavurer, souder, et assembler !!
Et ensuite, insérer le moteur, les pignons, l'axe qui transmet le mouvement à l'essieu, le volant d'inertie, et puis l'essieu !!
En y allant pas à pas, en suivant bien la notice, ben finalement, comme le mécano des Rhb sur le tunnel de l'Albula, on en voit la fin, et ce n'était pas si compliqué qu'il n'y paressait ! (du verbe paresser ... )
Le résultat :
Et ça passe super bien sur le châssis
Ce n'est qu'un montage à blanc : il faut en effet peindre tout ça, et je reporte évidemment la peinture quand tout sera fini !
Et j'arrive à la page 23, et la suite est alléchante !!! le montage de la cabine ...
Journée chargée aujourd'hui, visite du RAMMA demain, et communion en France dimanche ... l'avancée des travaux risque d'en prendre un coup !
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
- pelican
- Platinum
- Messages : 3289
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 327 fois
- A été remercié : 344 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..
Départ vers le RAMMA à 10 h ...

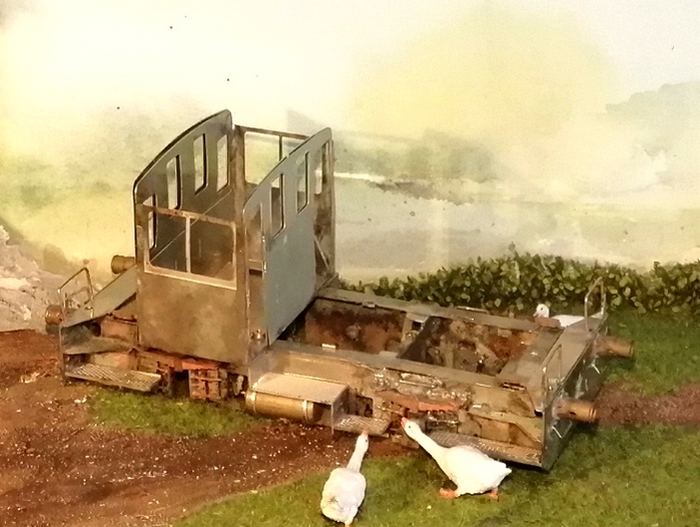

Montage de la cabine sans soucis particuliers .. juste qu'il faut souder 2 écrous sur le plancher .. il y a un rebord qui permet de centrer l'écrou sur le trou du plancher, et je ne l'avais pas vu !! devinez la suite ... bé non ... pour une fois, j'avais placé l'écrou dans le bon sens, et c'est une fois soudé que j'ai remarqué le rebord !! Du coup, ça a été tout seul pour l'autre ! (on voit l'écrou à travers l'ouverture de la porte )
Ca fait un peu carcasse de locotracteur à moitié ferraillé ...
Si je ne continue pas, j'aurais déjà un bel engin à poser chez un ferrailleur ..
Mais je vais continuer : la pose des portes, 2 options : fixes (soudées) ou ouvrantes ... vu la complexité de l'option ouvrante, je les garde fixes !
Et on est à la page 25 ...
Montage de la cabine sans soucis particuliers .. juste qu'il faut souder 2 écrous sur le plancher .. il y a un rebord qui permet de centrer l'écrou sur le trou du plancher, et je ne l'avais pas vu !! devinez la suite ... bé non ... pour une fois, j'avais placé l'écrou dans le bon sens, et c'est une fois soudé que j'ai remarqué le rebord !! Du coup, ça a été tout seul pour l'autre ! (on voit l'écrou à travers l'ouverture de la porte )
Ca fait un peu carcasse de locotracteur à moitié ferraillé ...
Si je ne continue pas, j'aurais déjà un bel engin à poser chez un ferrailleur ..
Mais je vais continuer : la pose des portes, 2 options : fixes (soudées) ou ouvrantes ... vu la complexité de l'option ouvrante, je les garde fixes !
Et on est à la page 25 ...
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
En ligne
-
- Senior
- Messages : 51
- Enregistré le : 14 déc. 2020, 20:42
- Localisation : Dordogne/Anvers
- A été remercié : 7 fois
- pelican
- Platinum
- Messages : 3289
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 327 fois
- A été remercié : 344 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..
Merci Robert ! je n'ai pas soudé les dessus de la cabine, pour pouvoir intercaler les vitrages dans la paroi .. je me suis souvenu de ton expérience !
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
-
- Expert
- Messages : 136
- Enregistré le : 24 juil. 2023, 21:13
- Prénom : Jacques
- Localisation : Paris 20 / Royan
- A été remercié : 51 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..
Souder avec des vitrages en rhodoïd à 2mm en dessous c'est risquer de les brûler, il me semble que sur la notice il est prévu de les passer par le bas. Moi je préfère les coller discrètement sur la paroi intérieur comme le fait toujours AMJL sur ses modèles tous montés c'est beaucoup plus facile et pas très visible en fin de compte. Chacun fait comme il le sent mais glisser des rhodoïds très fin entre deux parois n'est pas facile la moindre goutte d'étain
fondu dans la fente peut tout bloquer et démoraliser pour la suite. Avertissement prévoyant !
Cordialement Jacques
fondu dans la fente peut tout bloquer et démoraliser pour la suite. Avertissement prévoyant !
Cordialement Jacques
ABJ 47
CDZ 1525
CDZ 1525
- 141R1006
- Gold
- Messages : 277
- Enregistré le : 28 juin 2018, 09:58
- Localisation : La Varenne St Hilaire
- A remercié : 12 fois
- A été remercié : 56 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..
Je confirme . Sur mon kit AMJL de 7400, j'ai collé le vitrage à l'intérieur après peinture avec le la colle Cristal Clear.
C'est propre, et il faut éviter les colles cyano qui provoquent lors de leur séchage des taches blanchâtres sur les rhodoïds et plastiques transparents.
Bonne fin de montage, qui avance bien : courage.
C'est propre, et il faut éviter les colles cyano qui provoquent lors de leur séchage des taches blanchâtres sur les rhodoïds et plastiques transparents.
Bonne fin de montage, qui avance bien : courage.
Membre de l'AFAN et du Cercle du Zéro (1273). Le N pour l'encombrement et le 0 pour le détail et le plaisir de souder du bronze et du laiton !
- pelican
- Platinum
- Messages : 3289
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 327 fois
- A été remercié : 344 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..
Un grand merci pour vos suggestions, ça répond à quelques interrogations du moment
Un peu de surplace pour le moment, mais et effectivement beaucoup de questions ..
La suite de la notice, c'est le montage des pièces qui forme l'intérieur de la cabine, qu'il faut souder .. plus loin, il est indiqué qu'il faut mettre en place certaines pièces après peinture ... Je vais donc laisser de côté ces petites pièces, et poursuivre avec la carrosserie, je vais passer à la peinture et ensuite coller les petites pièces à l'intérieur de la cabine, ainsi que les portes ... parce que je ne vois pas comment fixer ces pièces avec les portes, la toiture ne semblant pas amovible ! Idem pour les vitrages, mais là, j'ai un début de réponse !!
La visite à Sedan a été profitable, j'ai acheté chez Decapod la peinture, du diluant, et du flux ... c'est fou ce qu'on use le flux !
Un peu de surplace pour le moment, mais et effectivement beaucoup de questions ..
La suite de la notice, c'est le montage des pièces qui forme l'intérieur de la cabine, qu'il faut souder .. plus loin, il est indiqué qu'il faut mettre en place certaines pièces après peinture ... Je vais donc laisser de côté ces petites pièces, et poursuivre avec la carrosserie, je vais passer à la peinture et ensuite coller les petites pièces à l'intérieur de la cabine, ainsi que les portes ... parce que je ne vois pas comment fixer ces pièces avec les portes, la toiture ne semblant pas amovible ! Idem pour les vitrages, mais là, j'ai un début de réponse !!
La visite à Sedan a été profitable, j'ai acheté chez Decapod la peinture, du diluant, et du flux ... c'est fou ce qu'on use le flux !
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
- pelican
- Platinum
- Messages : 3289
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 327 fois
- A été remercié : 344 fois
Re: Je vais monter un kit Y2400 DJFR !! enfin, je vais essayer ..

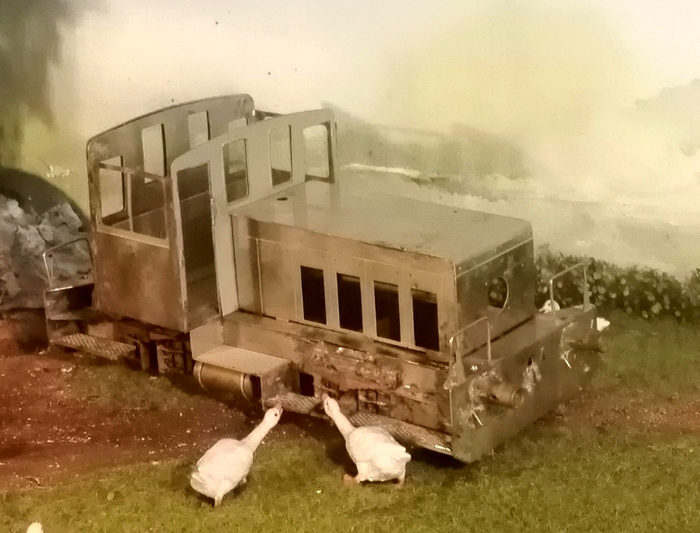

Et donc .. je passe la page 26 et 27, et j'arrive à la page 28 : le montage du grand capot !
Quelques difficultés : souder les longs côtés, et plier la courbe de la face avant !! mais bon ... avec de la patience et de la minutie, et peut être un peu de chance, on y arrive !!

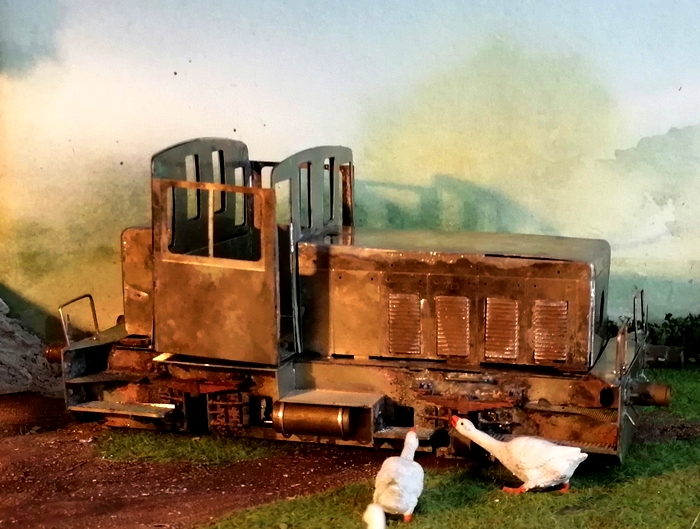

La suite : la mise en place des persiennes !
Quelques difficultés : souder les longs côtés, et plier la courbe de la face avant !! mais bon ... avec de la patience et de la minutie, et peut être un peu de chance, on y arrive !!
La suite : la mise en place des persiennes !
