[0] AUTORAIL RENAULT TE en construction intégrale

[Pacific231]

OK merci.

On continue avec les banquettes de 2ème classe en premier

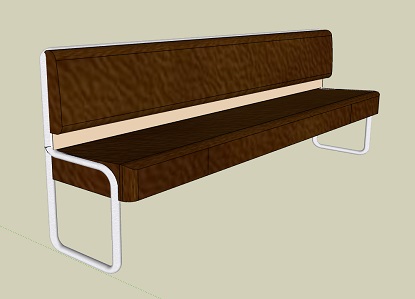

TE2 banquette.jpg (21.95 Kio) Vu 1596 fois

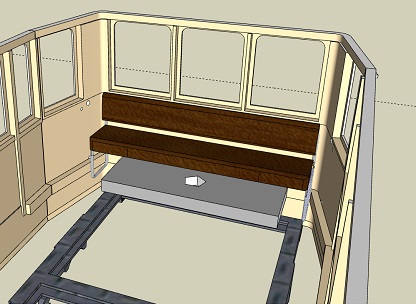

TE2 total non modifie avec banquette.jpg (45.56 Kio) Vu 1596 fois

A suivre… Pour l'instant les voyageurs de 1ère classe voyageront debout

[PIERRE]

[mlm]

Mets ton plancher..... pour ne pas faire d'erreur sur tes sièges....
L 'entretoise grise sous le siège AR fait partie de l'arrière de l'autorail.....prolonge là jusqu'aux 2 faces latérales.....cela te garantira la rigidité de cette pièce. L'esthétique en souffrira mais avec la banquette dessus cela sera invisible. ( il faudra raccourcir les pattes de la banquette)

[Pacific231]

Bonjour,

Je ne peux pas prolonger la languette arrière jusqu'aux faces latérales étant donné qu'il y a une marche qui "entre" dans l'intérieur de l'autorail, d'où un décrochement du plancher. La banquette est en bordure de ce "trou".

En revanche, je vais adapter la profondeur de la languette à la profondeur de la banquette pour qu'on ne la voit pas.

Pour renforcer la solidité de la caisse, cette banquette sera solidaire de la face arrière (idem pour le siège du conducteur qui sera solidaire de la cloison intermédiaire et du strapontin du contrôleur) contrairement aux autres qui seront collées sur le plancher.

A tout-à-l'heure pour la suite des plans.

[mlm]

Georges, comme nous avons les mêmes préoccupations, tu peux aller faire un tour à l'adresse indiquée pour voir un des projets sur lequel je bosse actuellement.

http://forums.gemme.org/index.php?topic ... g21451#new
je voulais mettre une image sur ce forum.....mais la qualité est tellement mauvaise que je ne l'ai pas fait.

[Pacific231]

Ah oui….. J'ai encore du chemin à parcourir pour arriver à ce niveau-là

[jpv69]

As-tu trouvé ton bonheur dans les tutos pour JPP (pas Jean Pierre Papin... )

jpv

[mlm]

Non, tu te débrouilles très bien. Mais dis toi que ce sont les erreurs qui vont te faire progresser.....et des erreurs, j'en ai faites pas mal

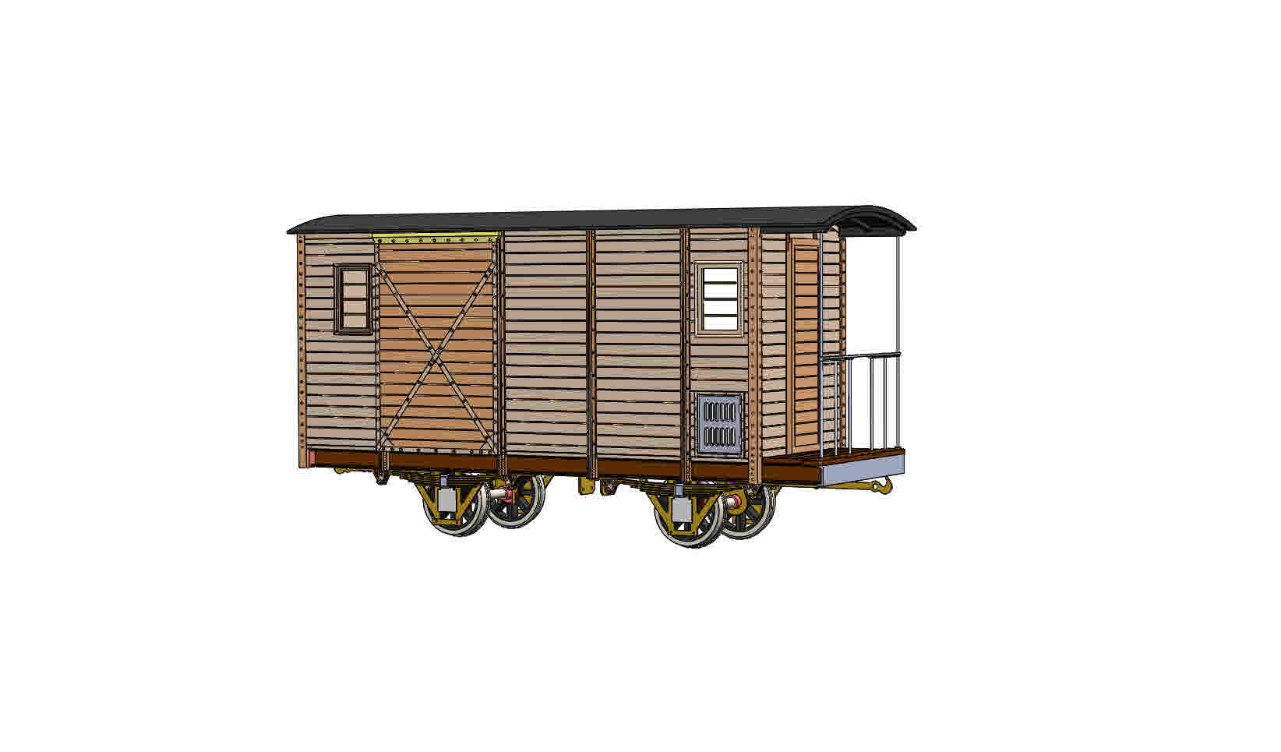

C'est le mieux que je puisse mettre comme image.....

[Pacific231]

As-tu trouvé ton bonheur dans les tutos pour JPP (pas Jean Pierre Papin... )

jpv

Pas vraiment pour l'instant et pourtant j'en ai regardé des dizaines, mais pas adaptés - selon moi - à la fabrication d'un toit comprenant plusieurs faces…
Mais je ne désespère pas

[Pacific231]

Les trois types de banquettes de seconde classe sont terminées et prêtes pour impression :

celle de 5 places sans accoudoirs

TE 0 siege banquette 3p.jpg (32.88 Kio) Vu 1494 fois

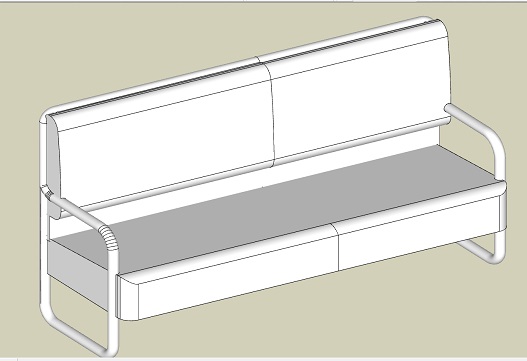

celle de 3 places avec accoudoirs

TE 0 siege banquette 5p .jpg (21.95 Kio) Vu 1494 fois

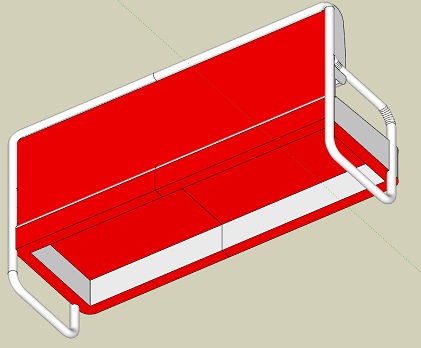

la même avec les zones tintées pour indiquer le positionnement des chancelles d'impression

TE 0 siege banquette 3p 2.jpg (34.45 Kio) Vu 1494 fois

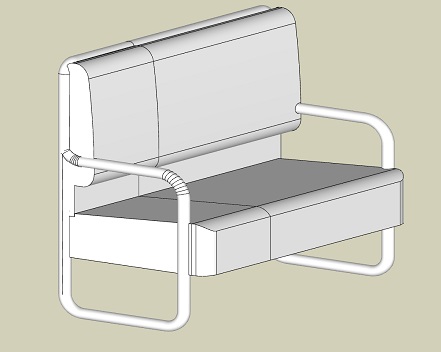

et celle de 2 places avec accoudoirs

TE 0 siege banquette 2p.jpg (24.16 Kio) Vu 1494 fois

Il n'y a plus qu'à dessiner les sièges tissus de première classe
