FAB43

[cdz183]

PS : une idée à soumettre pour le week-end de l'Ascension?

Voui, MP ce soir ...

[PS907]

oui
en service, avec ou sans tuyau
Philippe

[Atxuria64]

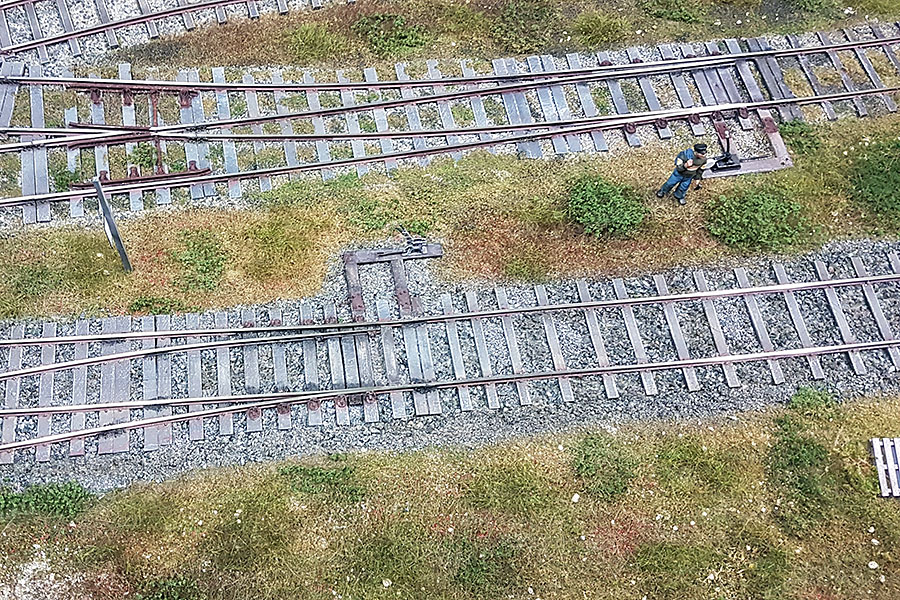

L'aiguille c'est du Marcway montée sur des traverses bois d'André Faure qui sont collées sous l'epoxy et qui rattrapent pile poil l'épaisseur des traverses Peco ; elle est quand même un peu dépouillée et j'attends une livraison Shapeways de ce que FAB 43 a produit pour l'habiller un peu .

Je voudrais également améliorer des aiguilles Marcway. Quelles sont les pièces FAB 43 utilisables pour un habillage purement esthétique ? Je présume qu'il vaut mieux les acheter en plastique car en métal il y a un risque de courts-circuits avec les traverses métalliques.
Où puis-je trouver un plan permettant de voir les pièces à ajouter ?
Merci
René

[cid]

Quelle idée as-tu derrière la tête Nicolas ?

[ffayolle]

oui
en service, avec ou sans tuyau
Philippe

OK, Philippe
Je note

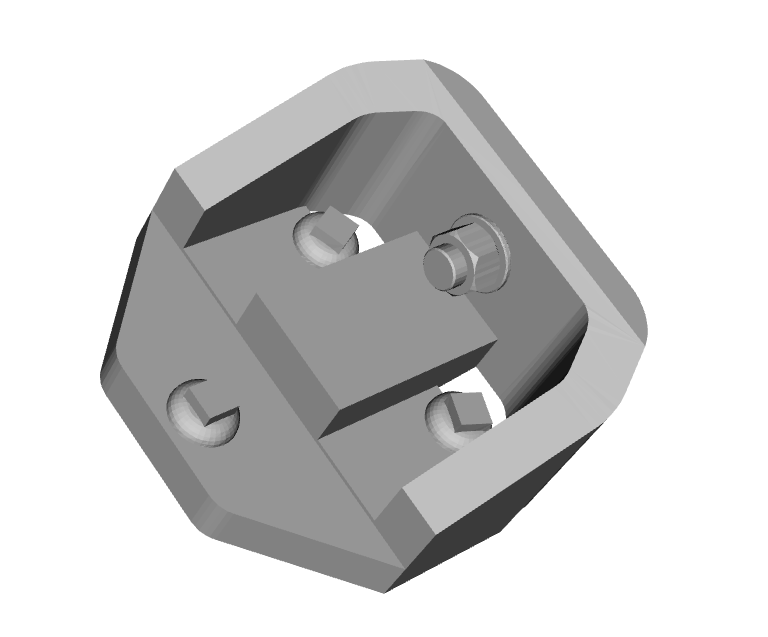

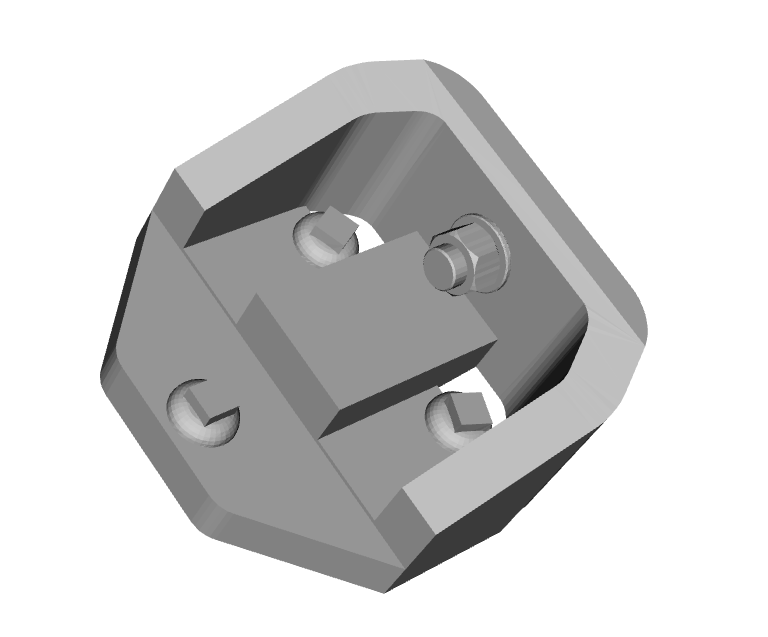

Je modélise et je reviens vers vous. Par contre, pour le tuyau, il faudra le rajouter.
Il faut juste que j'enlève le capuchon et que j'ajoute le détenteur.
A suivre...
Fabrice

[ffayolle]

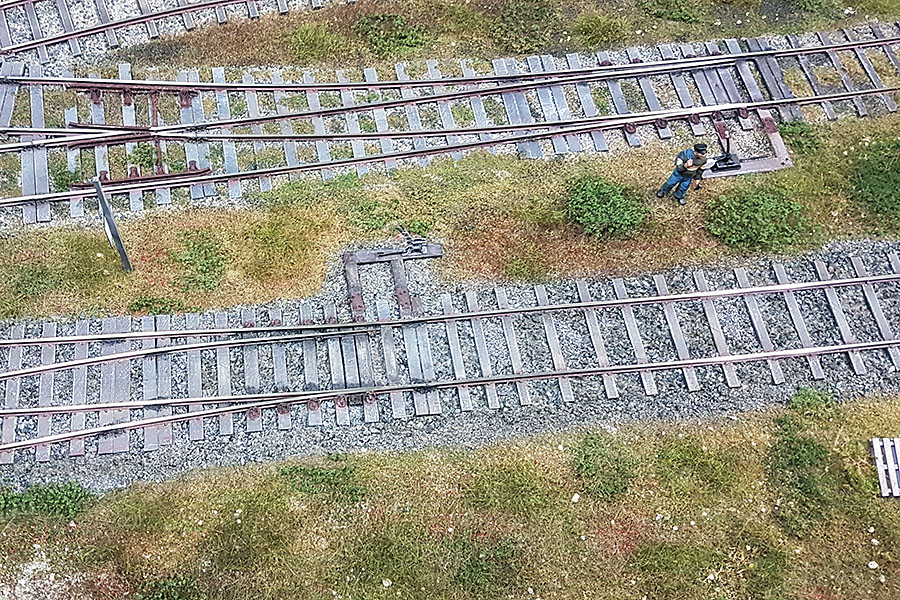

L'aiguille c'est du Marcway montée sur des traverses bois d'André Faure qui sont collées sous l'epoxy et qui rattrapent pile poil l'épaisseur des traverses Peco ;elle est quand même un peu dépouillée et j'attends une livraison Shapeways de ce que FAB 43 a produit pour l'habiller un peu .

Je voudrais également améliorer des aiguilles Marcway. Quelles sont les pièces FAB 43 utilisables pour un habillage purement esthétique? Je présume qu'il vaut mieux les acheter en plastique car en métal il y a un risque de courts-circuits avec les traverses métalliques.
Où puis-je trouver un plan permettant de voir les pièces à ajouter?
Merci
René

Bonjour René,

de l'intérêt que vous portez aux différentes pièces partagées

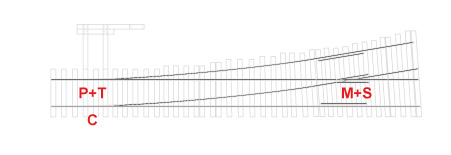

P+T : Patte d'articulation et Tringle d'écartement
C : Coussinet de glissement
M+S : Mandoline et Support de contrerail

C et M+S sont à AMHA les éléments qui permettront d'améliorer visuellement et rapidement un appareil de voie Marcway ou équivalent. Le contrerail pourra être fait ou refait avec une cornière en U de 3 par 2mm. Pas d'adaptation à prévoir pour M+S, l'utilisation de la version plastique ne posant aucun problème.
Quant à C, il faudra prévoir d'entailler une partie du coussinet pour pouvoir le fixer sur le côté extérieur du profilé. Si la demande est forte, je pourrais revoir la conception des coussinets pour proposer une version Ready to use comme ils disent là-bas.

Fabrice

[ffayolle]

Un truc dans le genre à "clipser" sur le côté extérieur du profilé

[ffayolle]

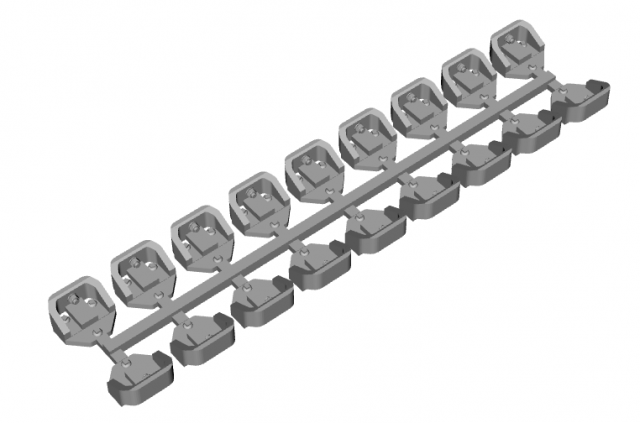

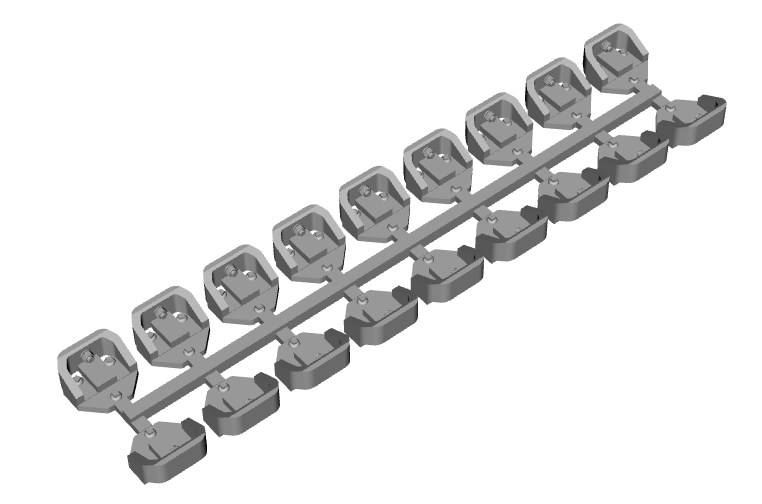

Et voilà, je n'ai pas attendu la demande car c'est à mon avis une solution pour améliorer rapidement l'esthéstique d'appareil de voie déjà construit.
Ce sera donc la nouveauté du week-end en 8.

A découvrir ici: https://www.shapeways.com/shops/fab43

[Atxuria64]

Merci Fabrice, Très utile.
Je vais lancer une commande.
À priori je dois prendre toutes les pièces en plastique. Pour les contrerails il me parait délicat de les dessouder. Je tenterai le coup.

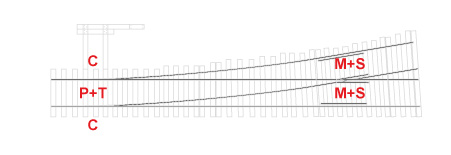

Autre question (idiote?): les coussinets de glissement sont bien des deux côtés de la voie? Un seul C sur le dessin. Ma connaissance de la voie réelle est un peu basique.
À bientôt pour suivre le résultat.
René

[ffayolle]

Merci Fabrice, Très utile.
Je vais lancer une commande.
À priori je dois prendre toutes les pièces en plastique. Pour les contrerails il me parait délicat de les dessouder. Je tenterai le coup.
Autre question (idiote?): les coussinets de glissement sont bien des deux côtés de la voie? Un seul C sur le dessin. Ma connaissance de la voie réelle est un peu basique.
À bientôt pour suivre le résultat.
René

Oui, tout à fait


Si vous ne changez pas le contrerail, il faudra adapter les supports de contrerail ainsi que la mandoline. C'est ce que j'avais fait d'ailleurs sur les appareils de voie sur Rue d'Abbeville.
