Mon réseau en Zéro

[kobden]

Bonjour Charley
Merci pour tes encouragements
Rien de bien difficile quand on a les outillages pour réaliser .
La partie circulaire intérieure de la fosse mérite un rond relativement parfait .
Si tu as besoin , on pourra voir ça ensemble . A bientôt

Bonjour à tous, bonjour Yves,

Je pense que j'arriverais à me débrouiller tout seul. J'ai pas mal de plans sur mes Narrow Gauge Short Line Gazette; les ponts anciens
US n'avaient rien n'avoir avec les ponts de chez nous. Les fosses étaient peu profonde quand il y en avait, le fond était en terre battue
les bords de la fosse était en bois, ainsi que le pont. Il y avait très peu de métal, mis à part les tringles des tirrants, les rails, quelques plaques
goussets & des gros boulons pour tenir le tout. Rien de bien sorcier.
Bon courage pour la suite.
A +
Charley.

[Lyves]

Bonjour à tous
La fosse du pont tournant étant réalisée , il faut préparer la reception du pont tournant en lui même .
Donc création d'un chemin de roulement pour cette partie mobile .

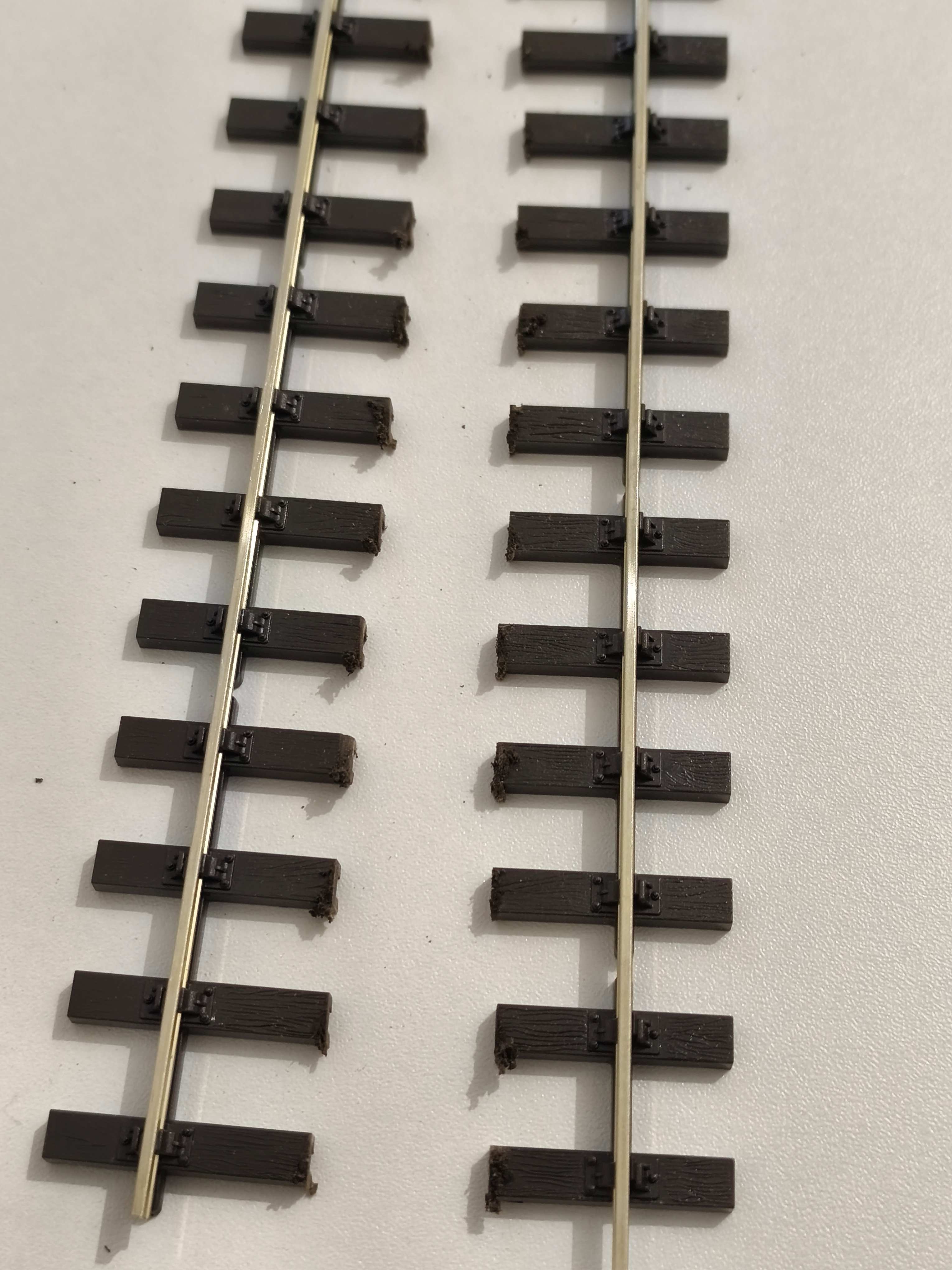

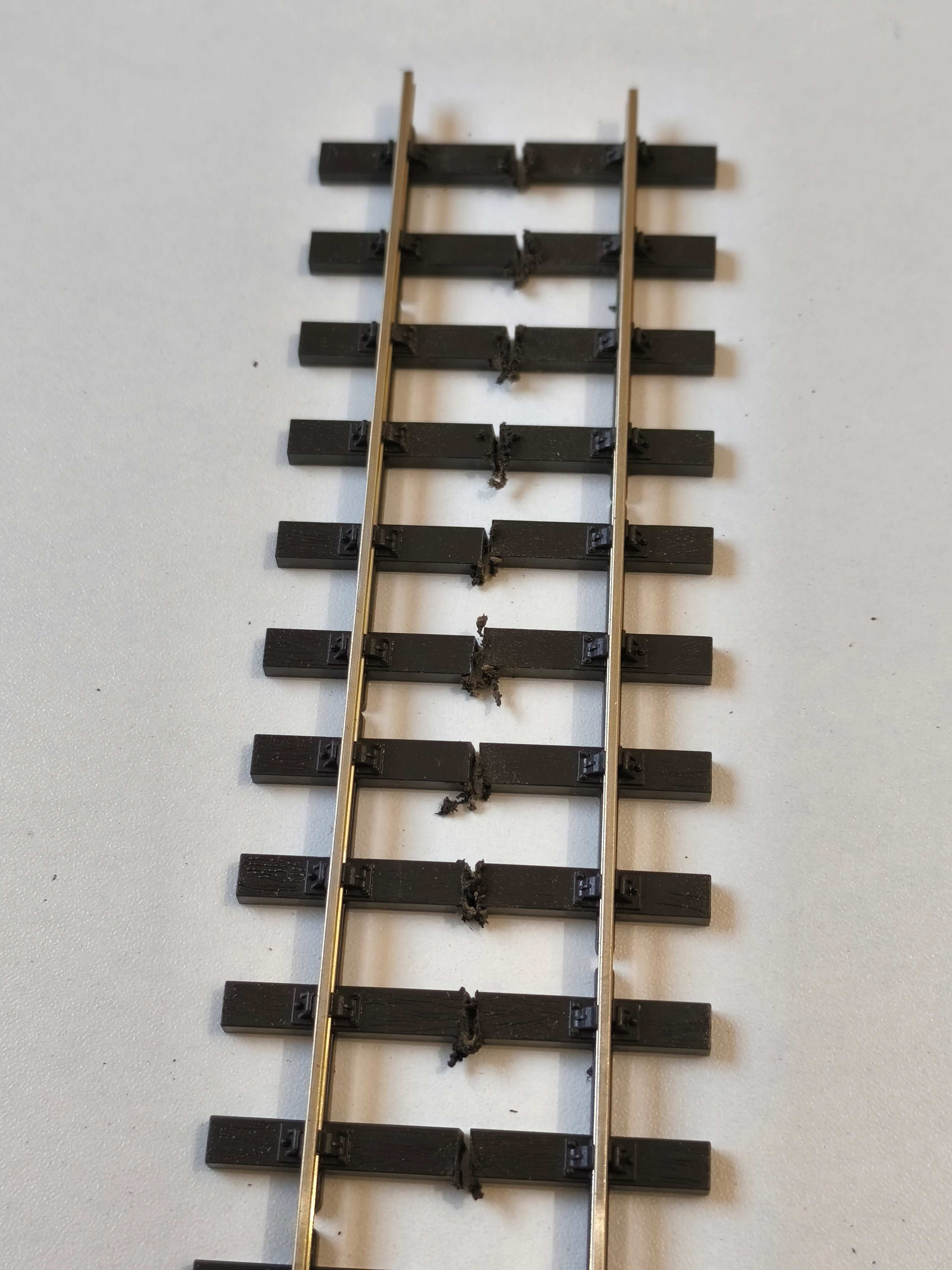

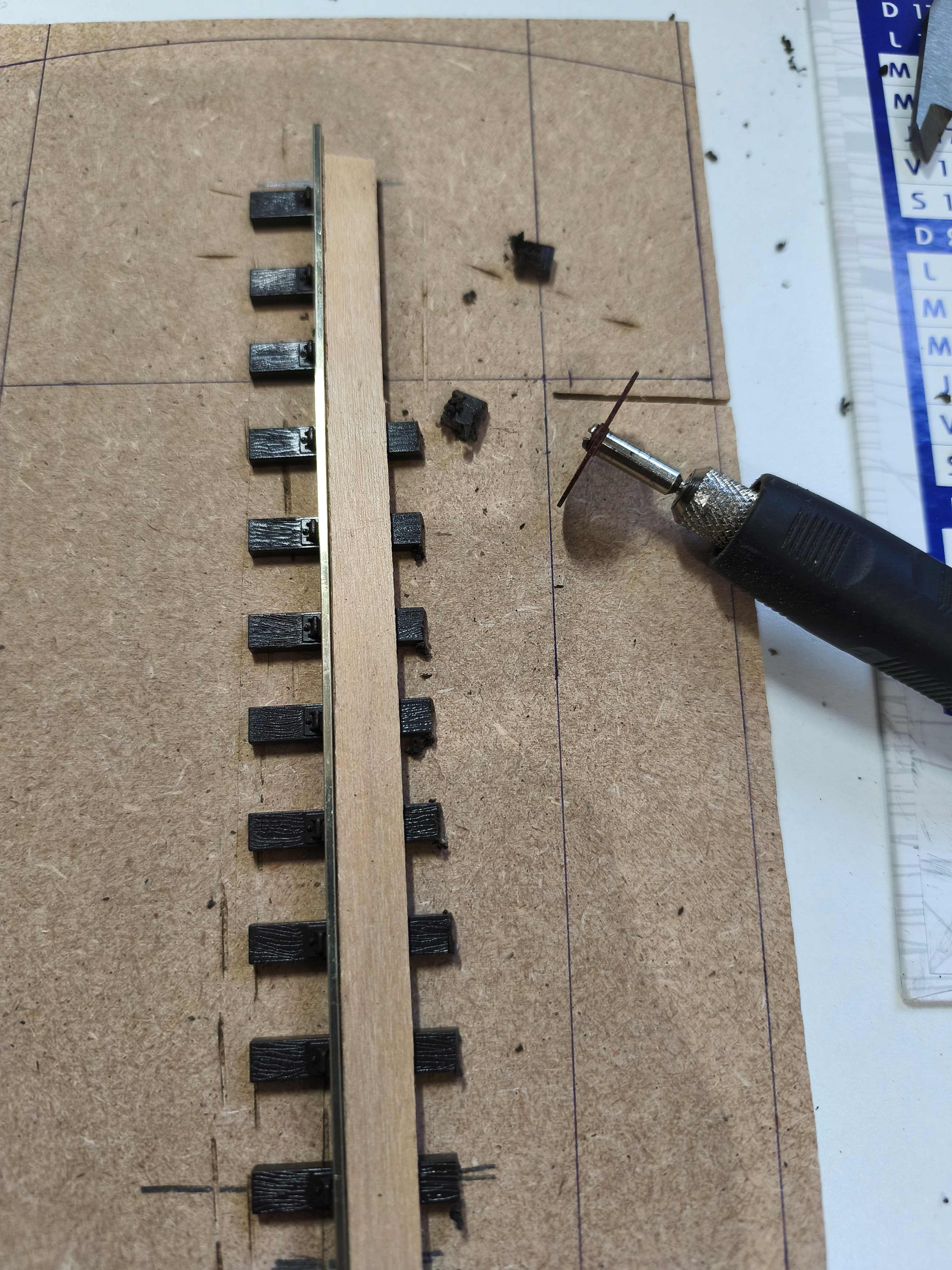

J'ai tout simplement pris un rail Peco que j'ai coupé en 2 .

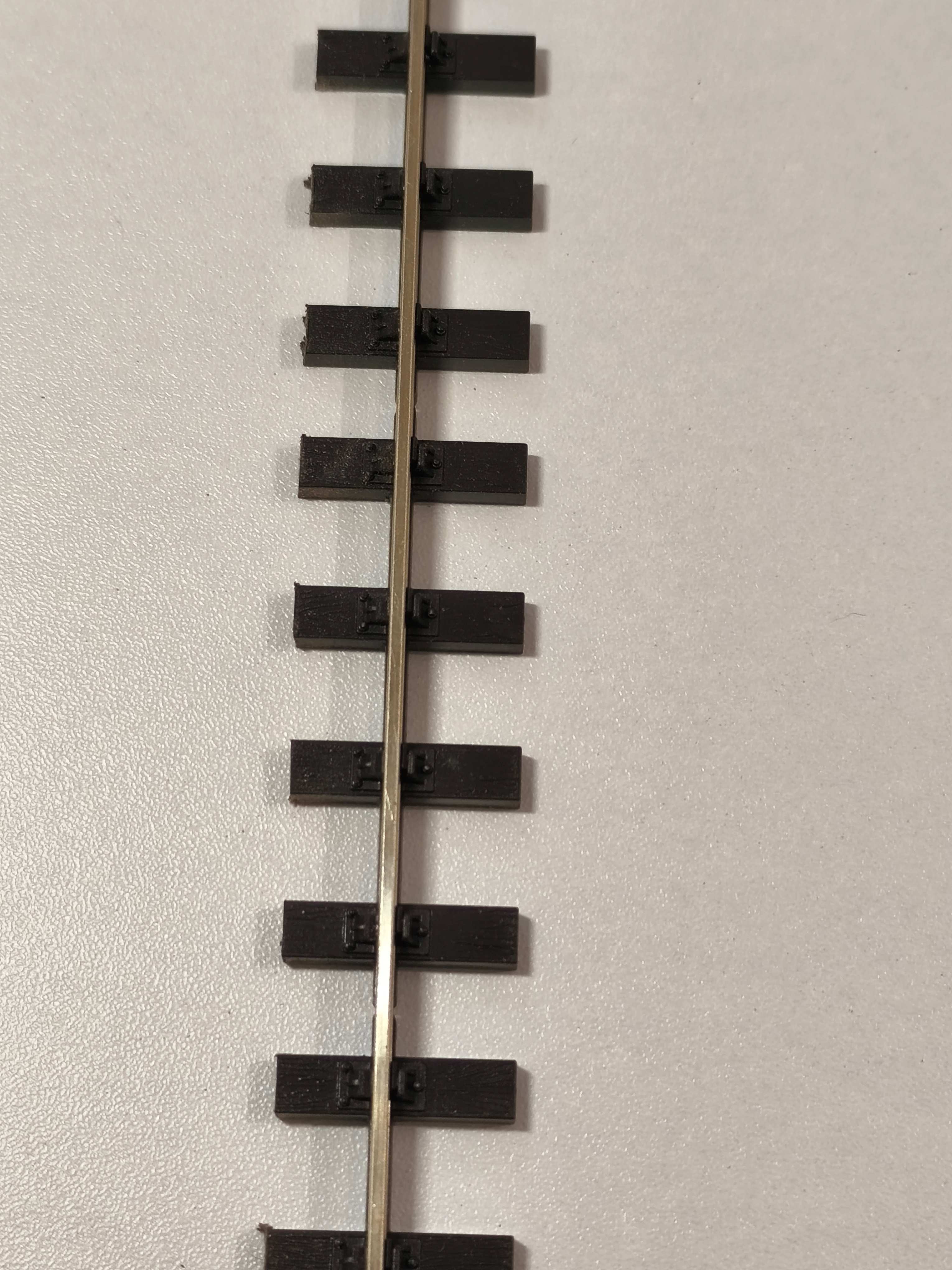

Puis repris avec un gabarit pour avoir des traverses égales .

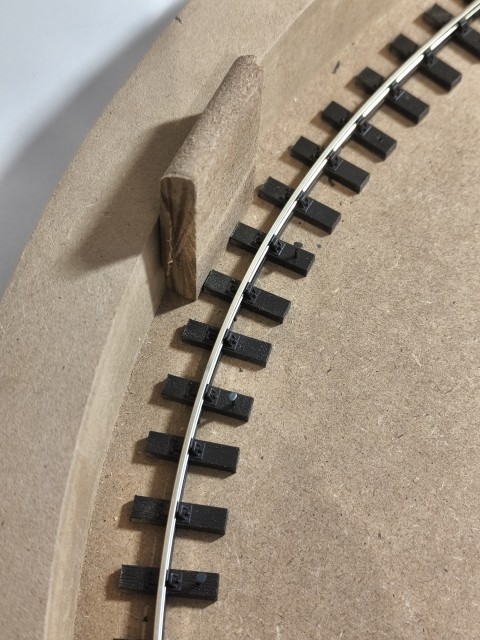

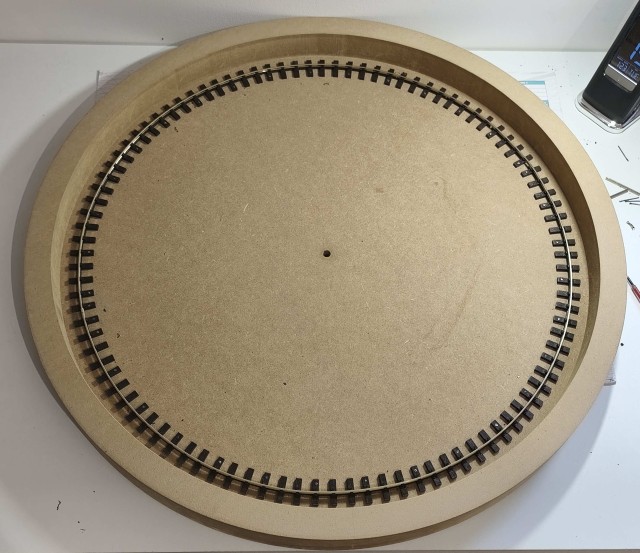

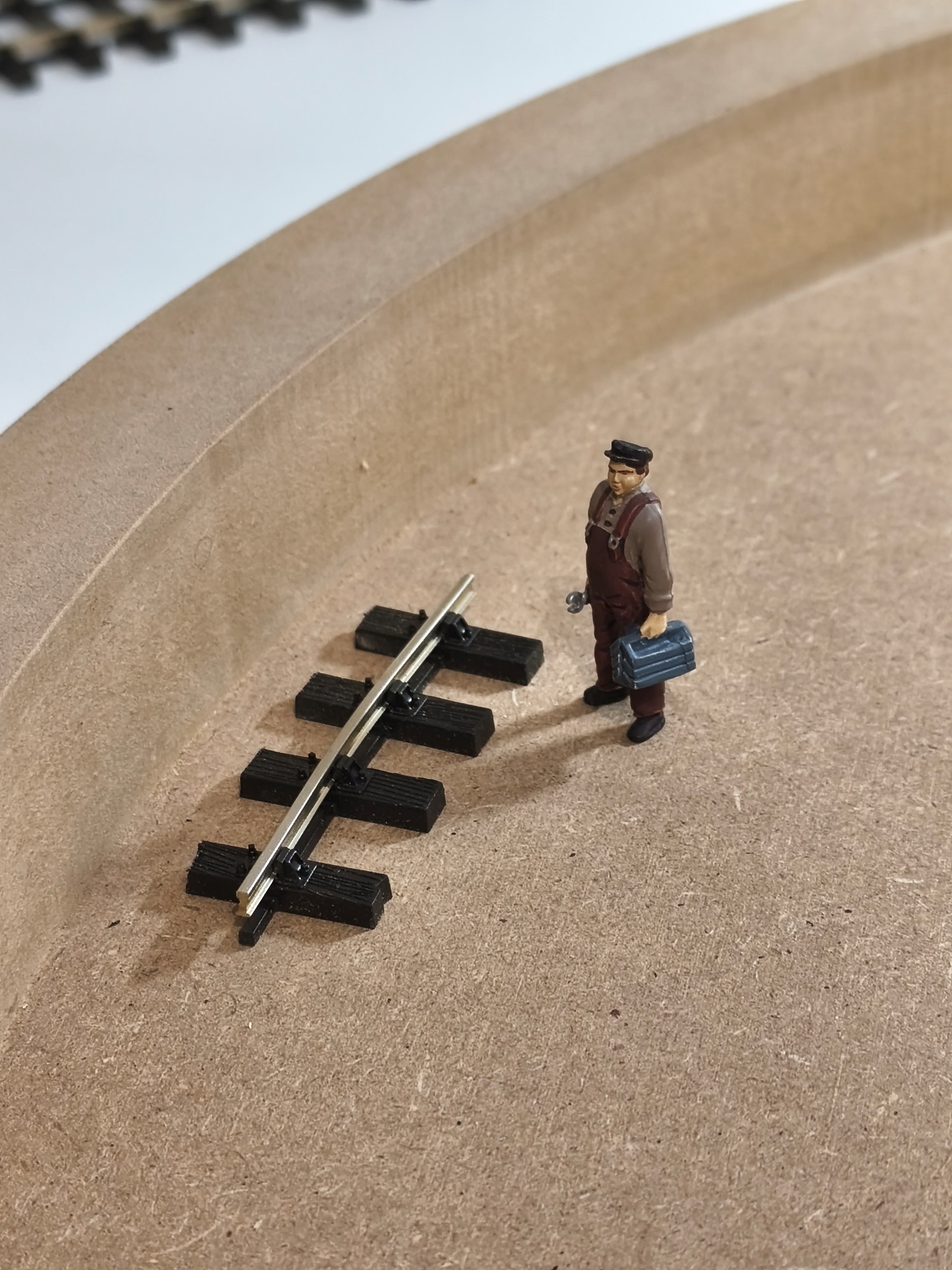

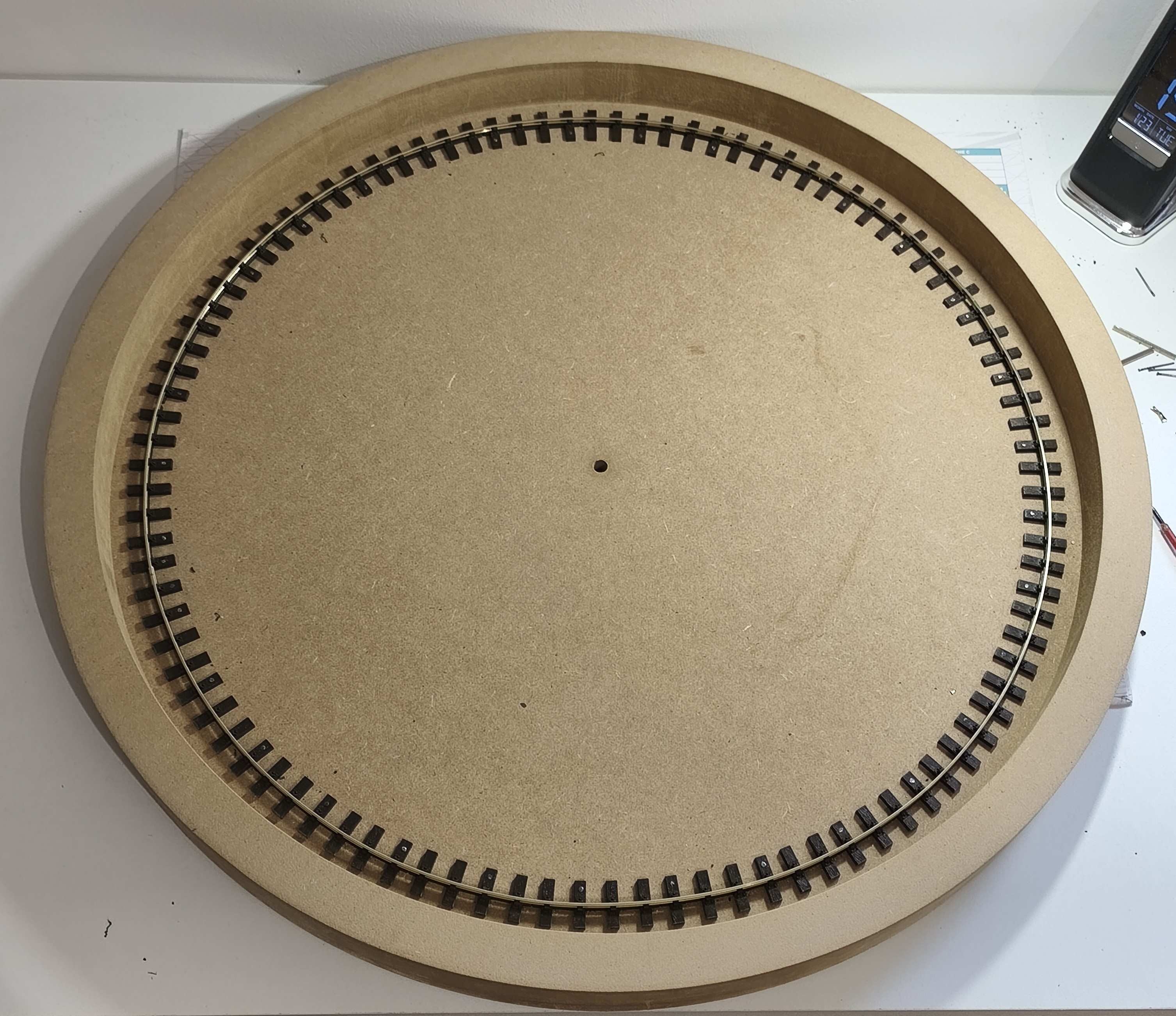

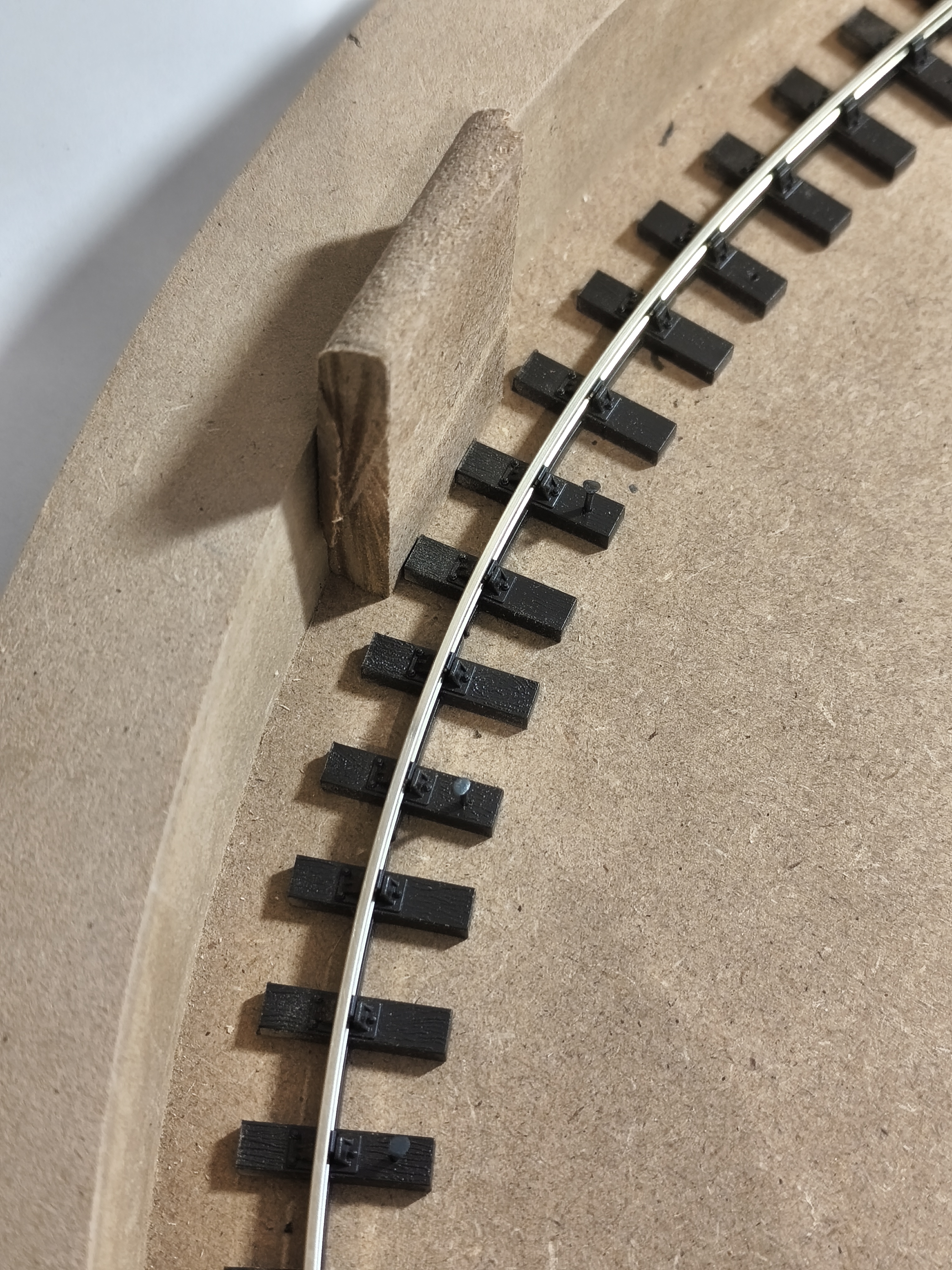

Il est placé en fond de fosse , calé avec une entretoise de MDF de 9 mm , puis pointé toutes les 4 traverses .
( les traverses sont au préalable percées et les raccords entre rails sont effectués avec des éclisses ) .
Pour illustrer ces paroles , quelques photos ...

[kobden]

Bonjour à tous,

Très ingénieux Yves le coup du rail en O code 124 Peco
Je retiens le principe.
A +
Charley.

[Lyves]

Bonjour à tous,
la suite de la construction du pont tournant arrive à la conception du pont en lui-même
Toujours inspiré par les photos réelles cotées du pont tournant de Montluçon et fournies par JC Auboueix, j'ai réalisé un plan au 1/43 de la plateforme du pont.

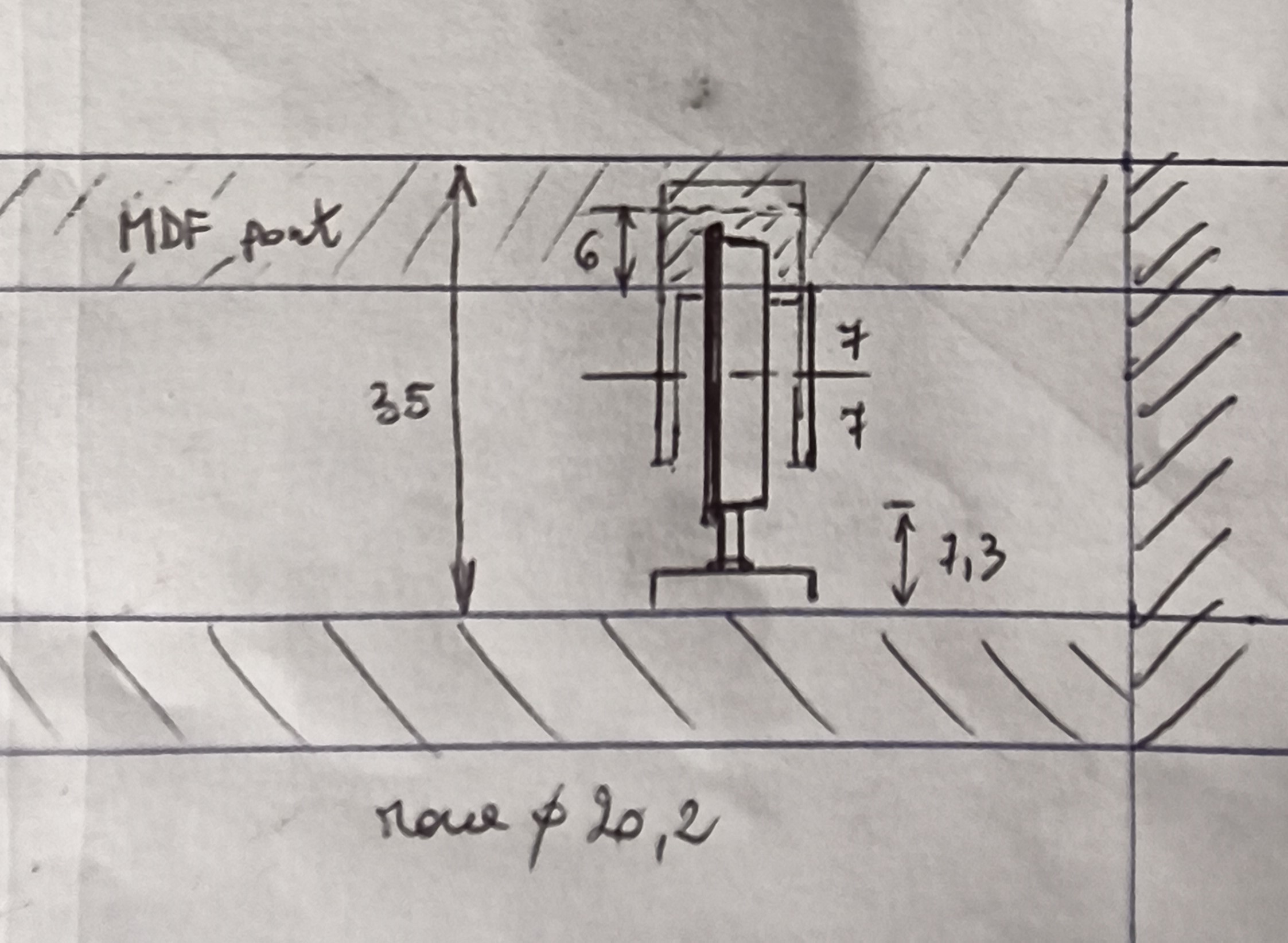

Pas mal de petits schémas pour arriver à faire affleurer les rails du pont avec ceux donnant aux différentes voies.
Sur la hauteur de fosse ( 35 mm ) , il faut loger les hauteurs du rail et traverses , le diamètre des roues avec leurs étriers et l'épaisseur de la plateforme du pont…

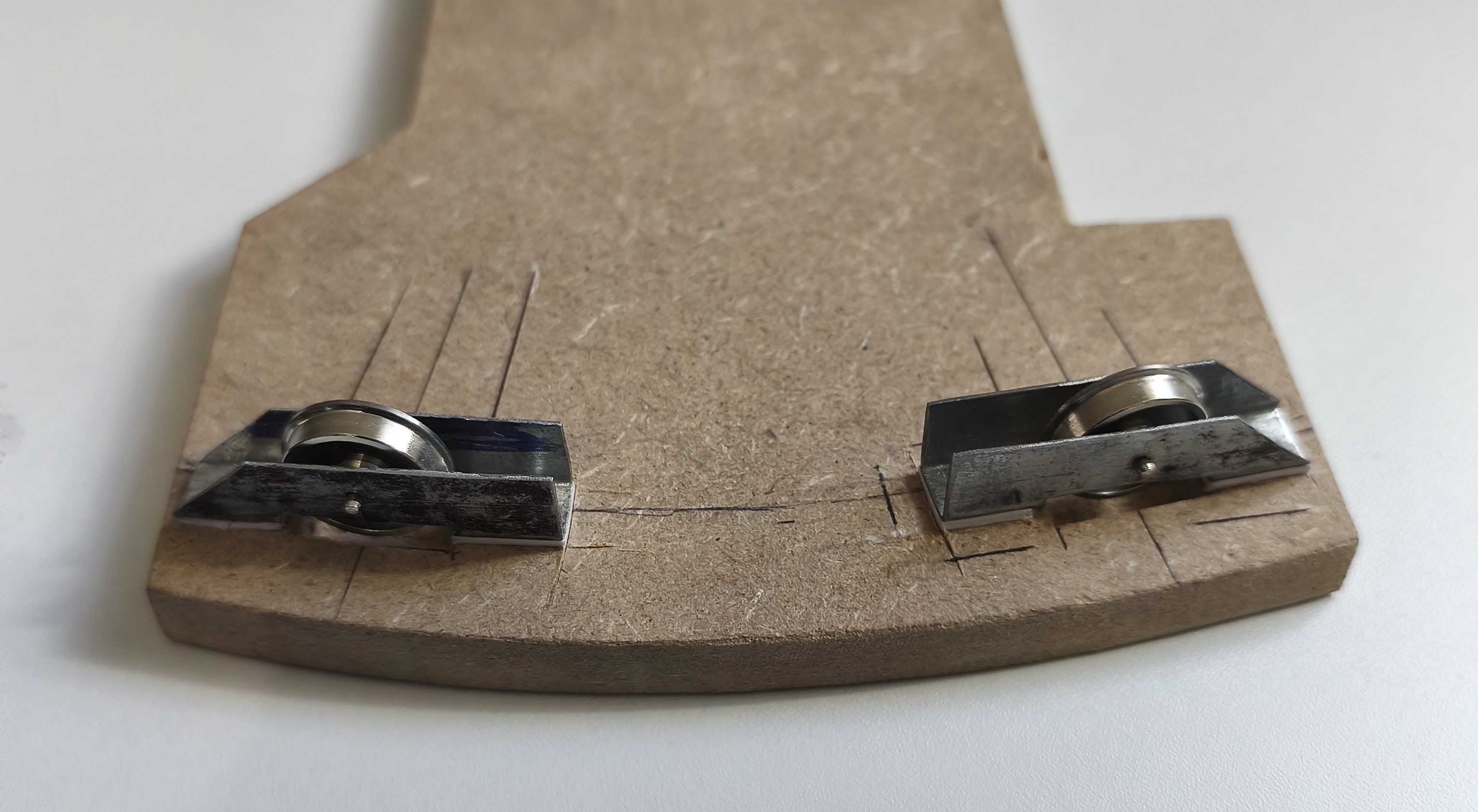

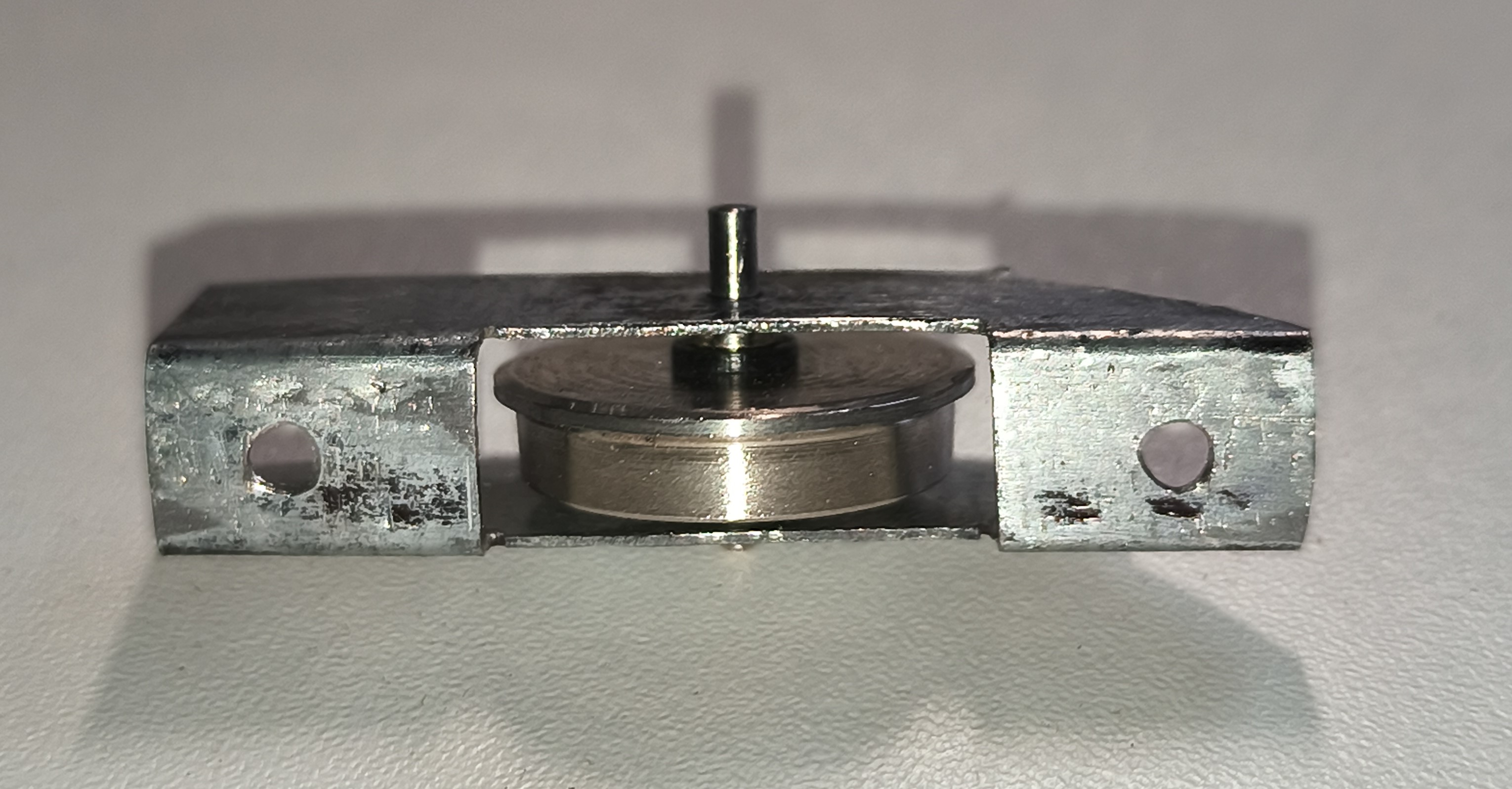

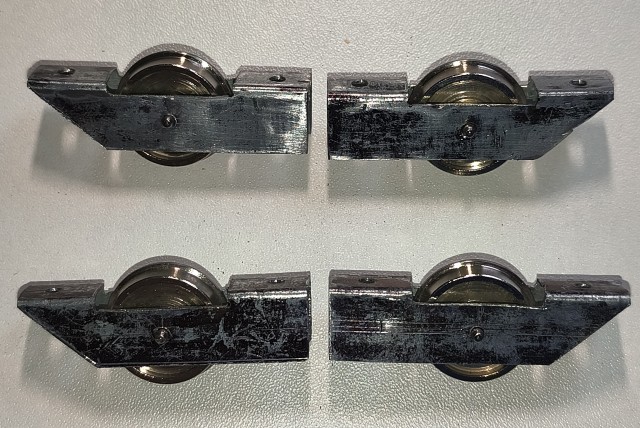

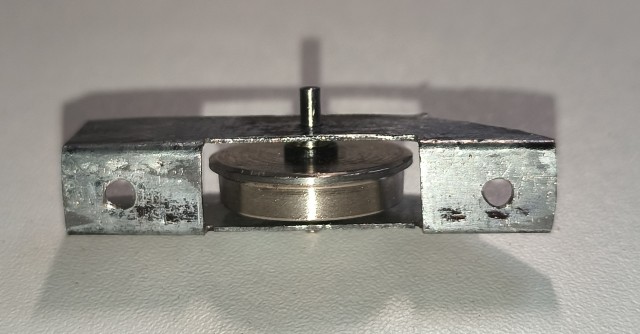

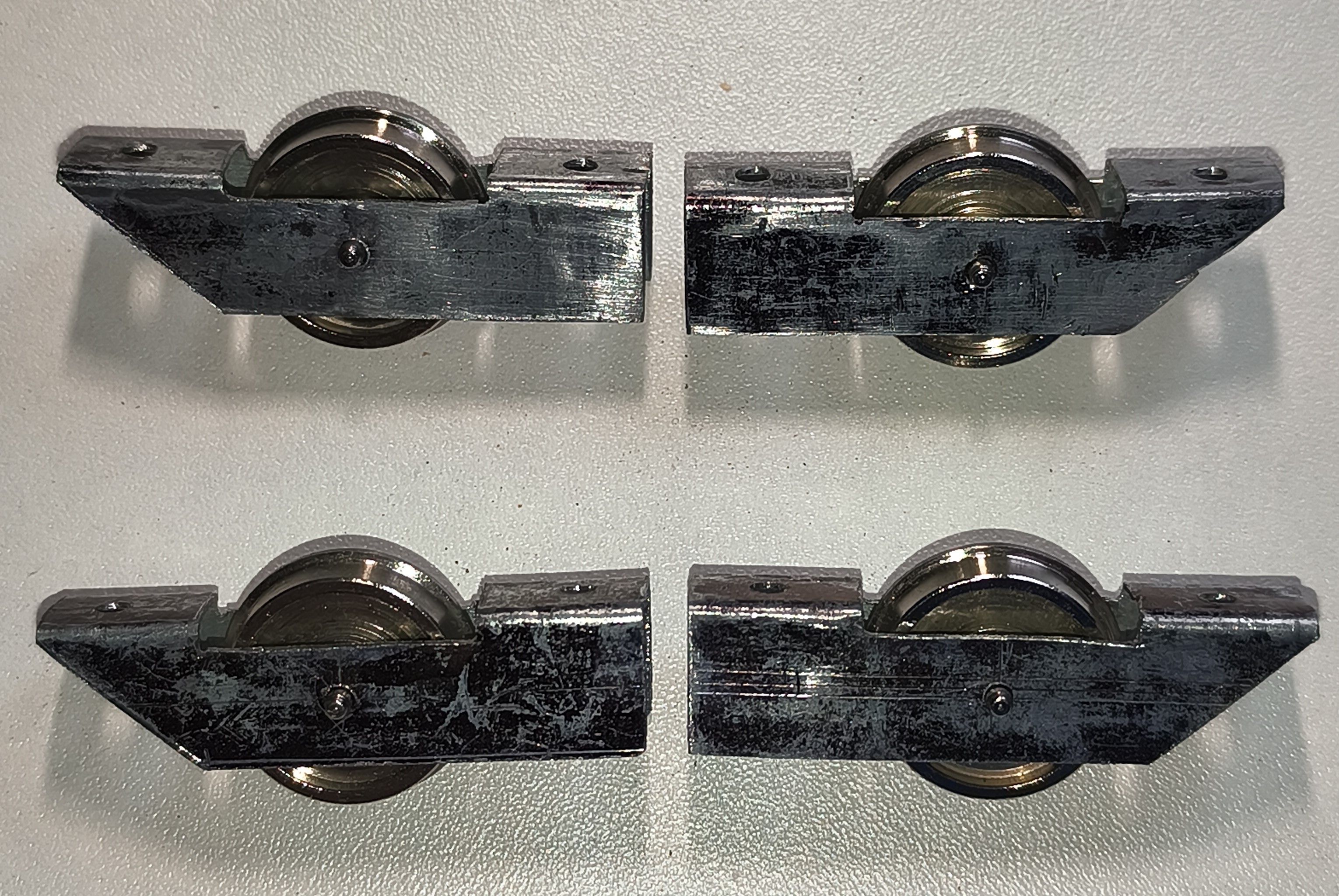

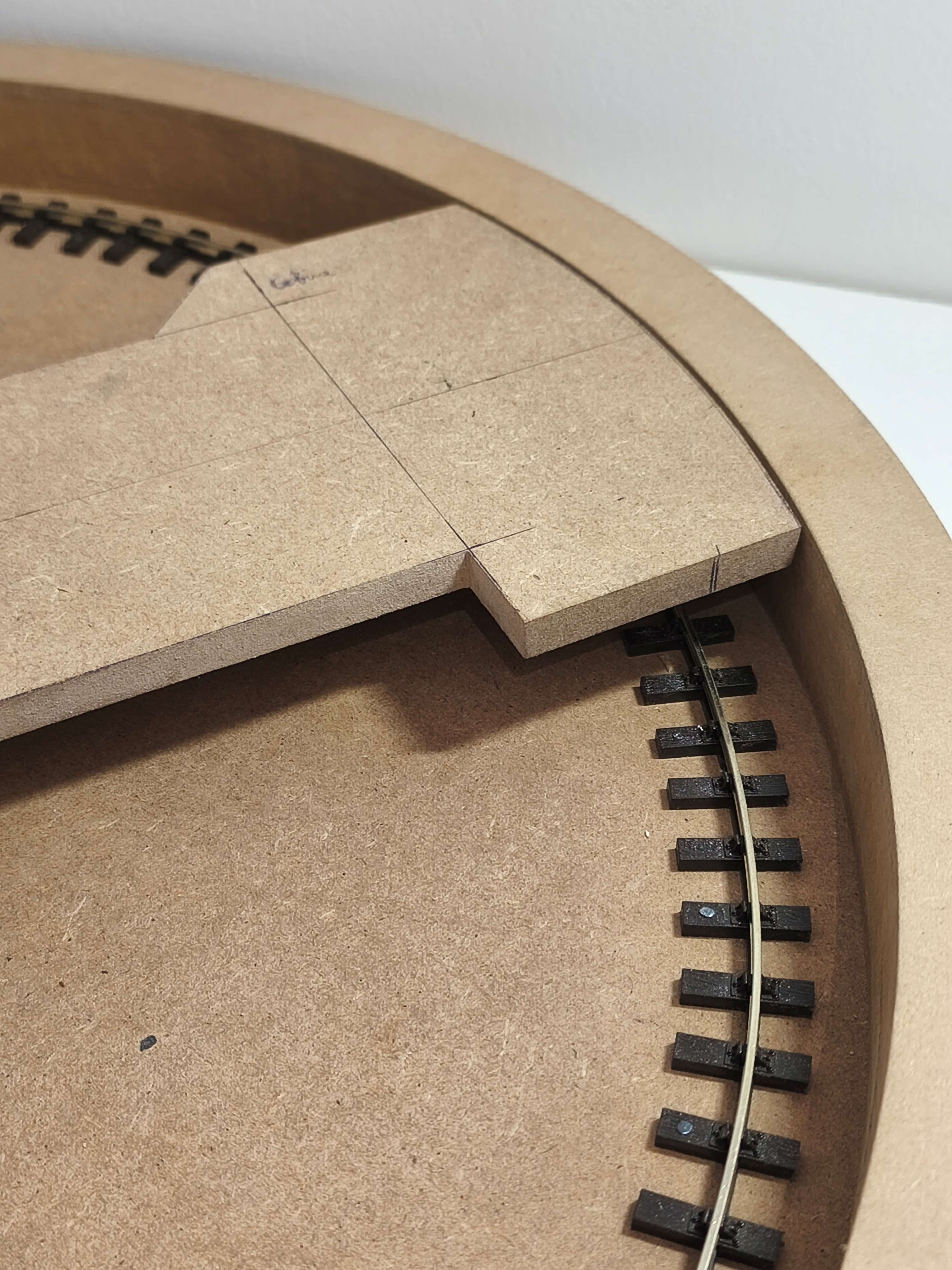

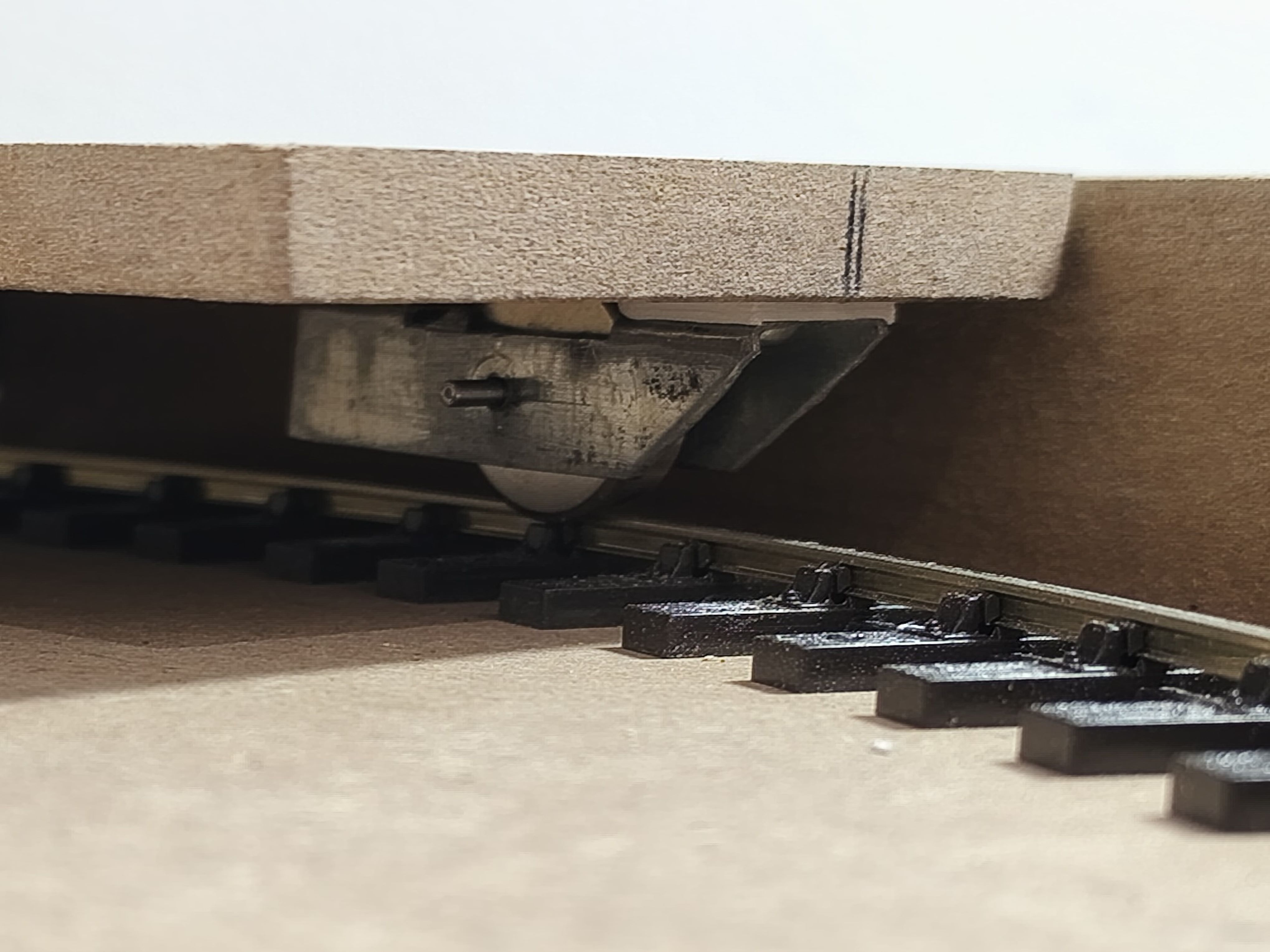

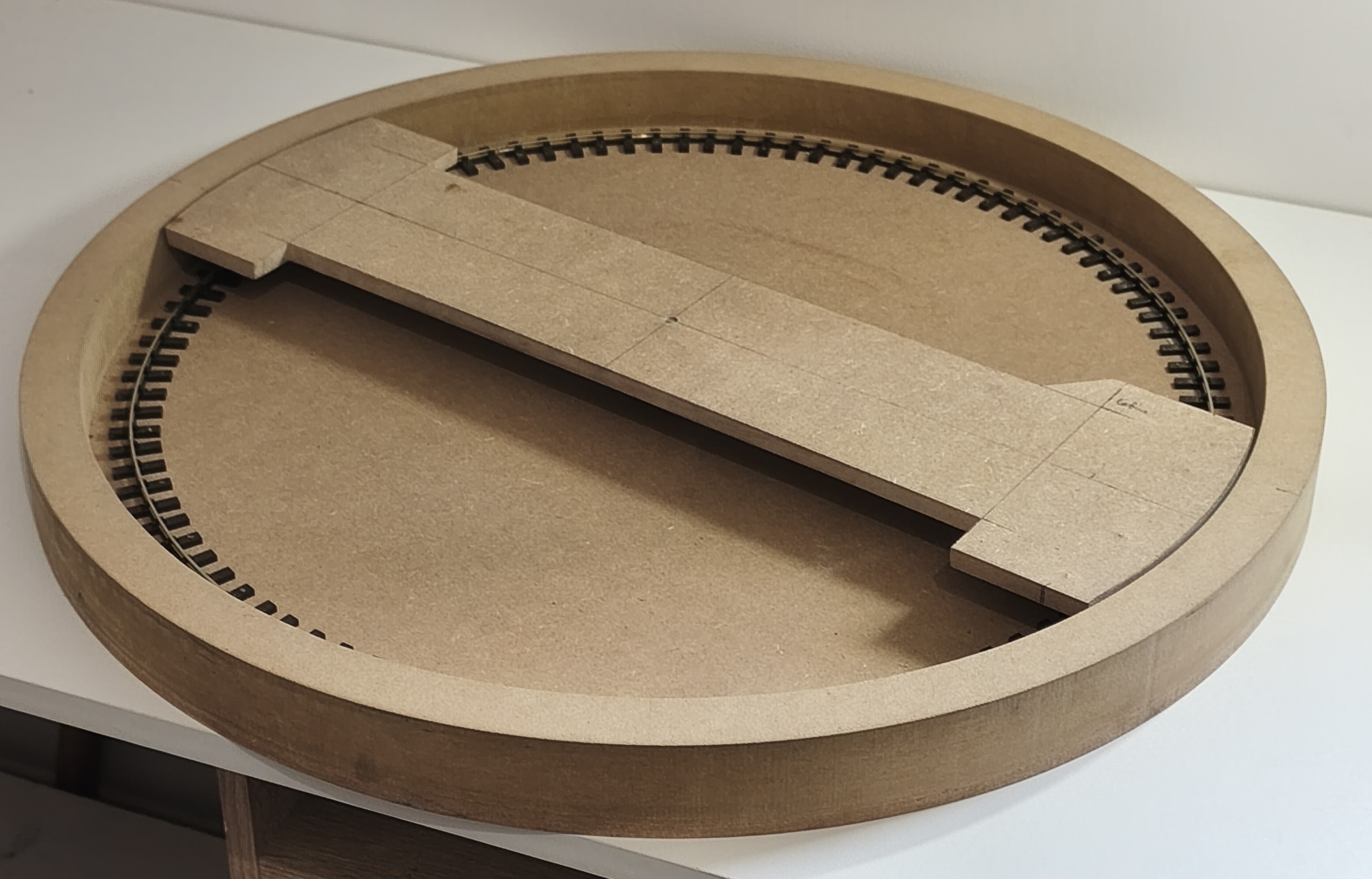

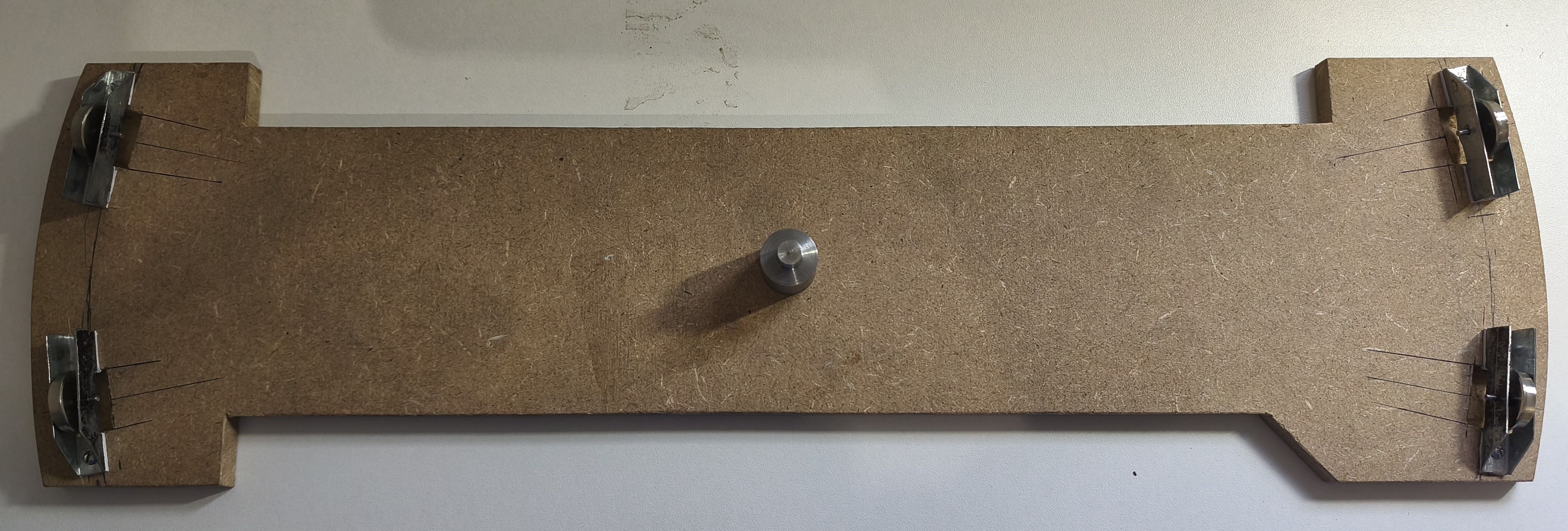

Au final, le chemin de roulement provient d'un rail Peco code 124 coupé en deux ( voir réalisation post précédent) , les roues proviennent d'essieux coupés en deux et repris au tour pour avoir les diamètres d'axe et roue voulus, la plateforme du pont est en MDF de 10 mm , les étriers de roues sont façonnés en tôle fine de 0,5 mm et fixés par petites vis dans le MDF .
Quelques photos pour illustrer ces paroles.

[kobden]

Bonjour à tous,

Yves celà commence à prendre tournure.
A +
Charley.

[Auboueix Gerber]

Bonjour Yves,
Du beau travail, comme dit Charley, ça commence à prendre tournure. Donc ta motorisation sera centrale.
J'attends la suite.
JC AUBOUEIX

[Lyves]

Bonjour à tous

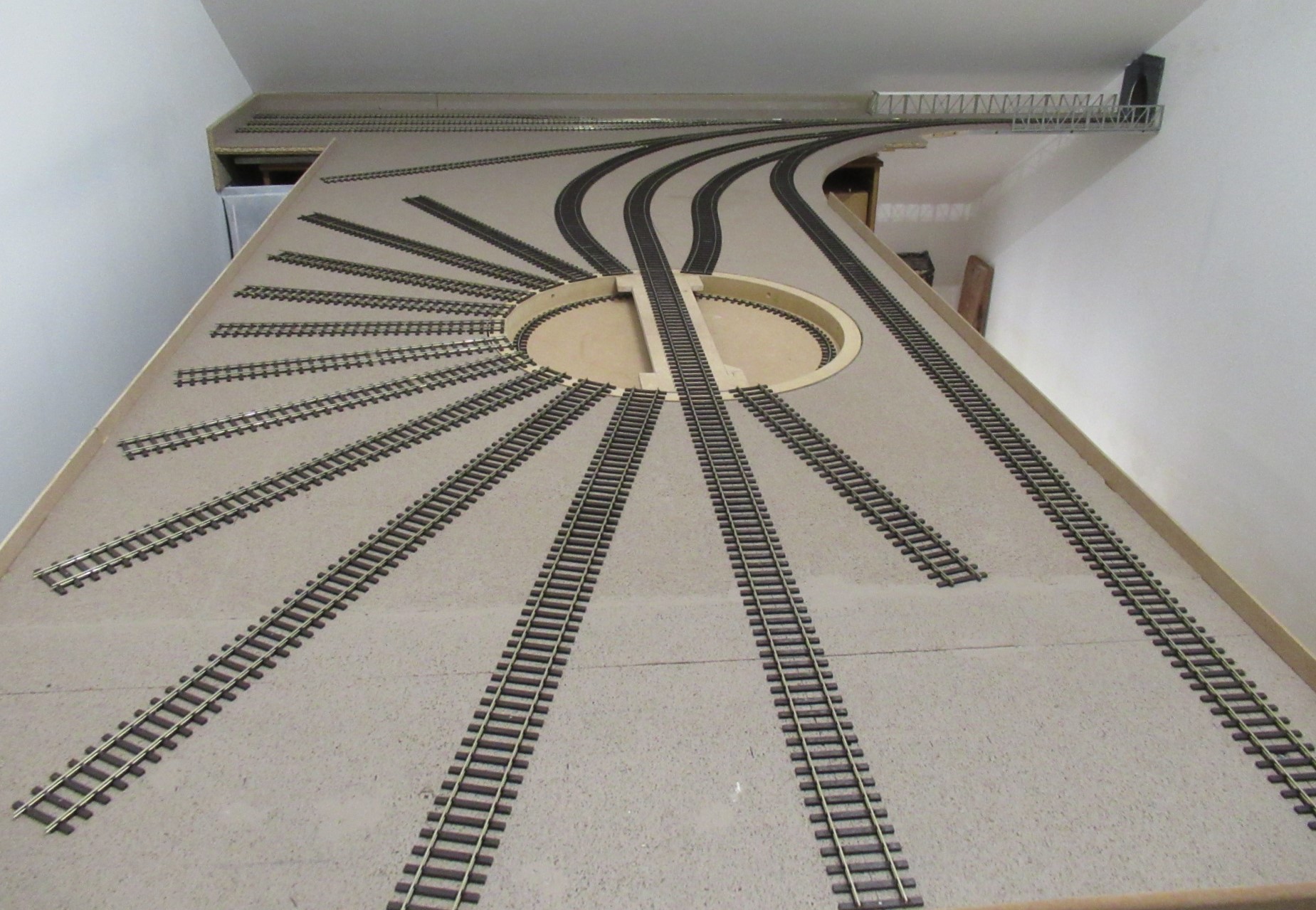

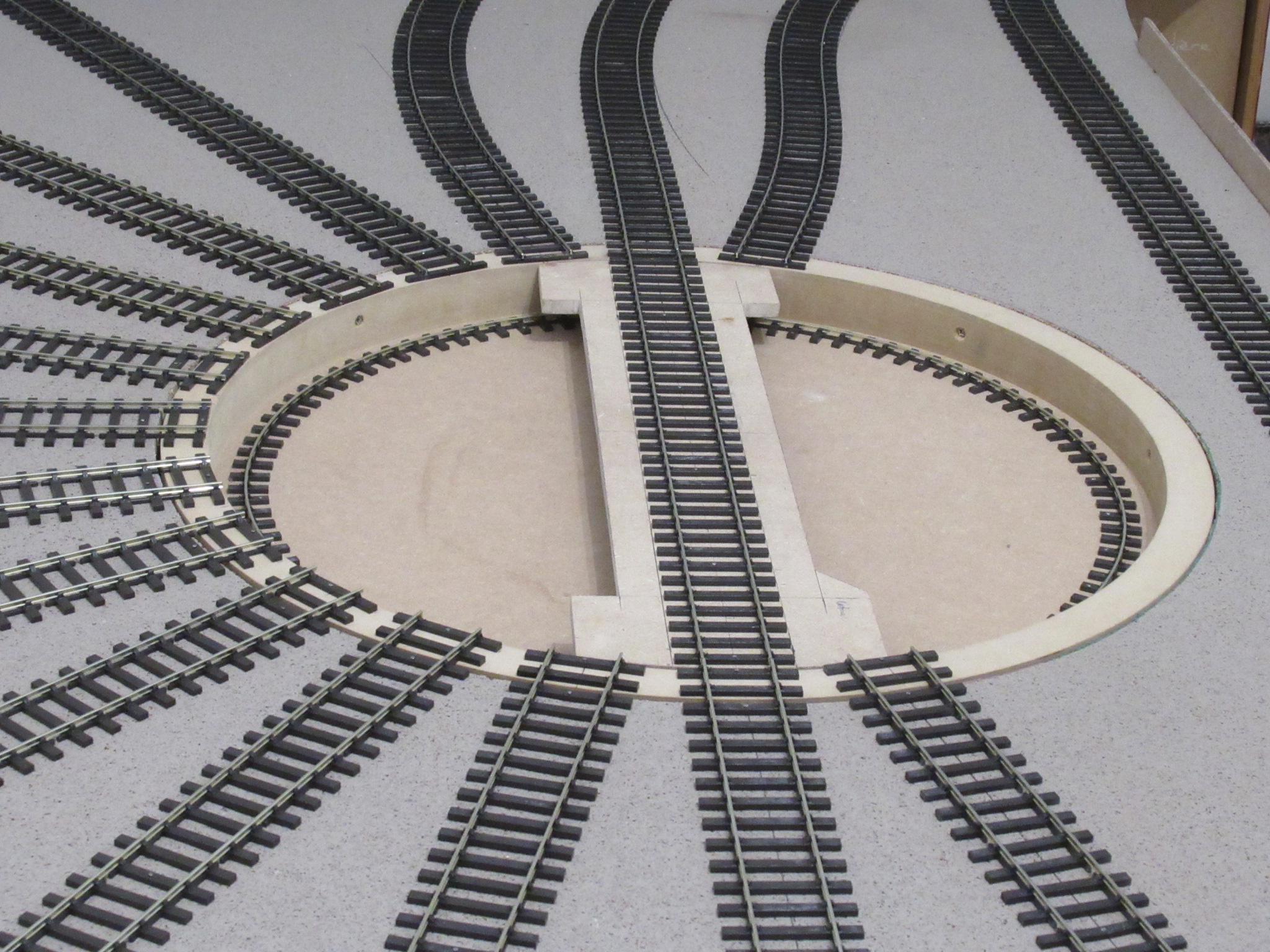

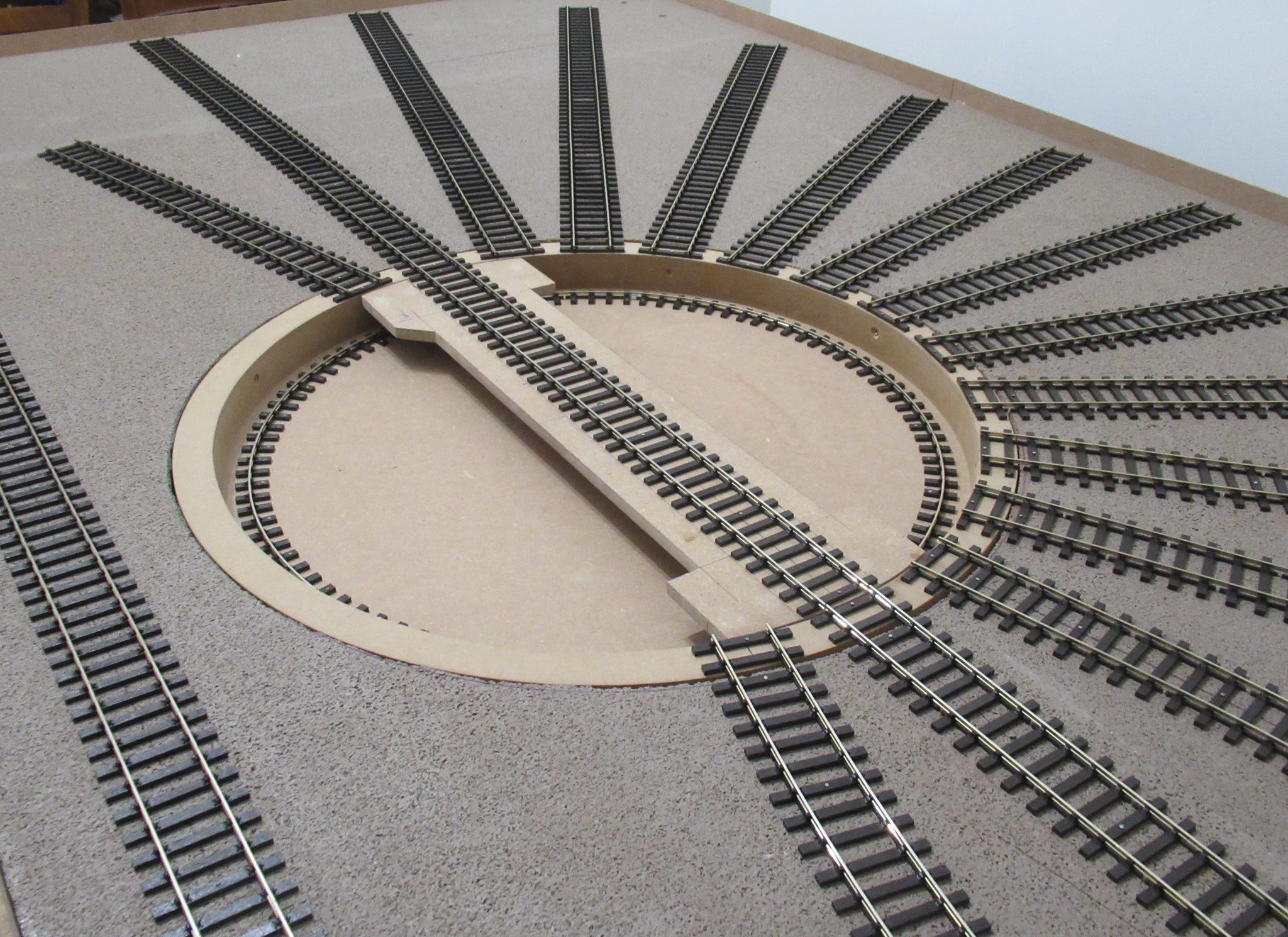

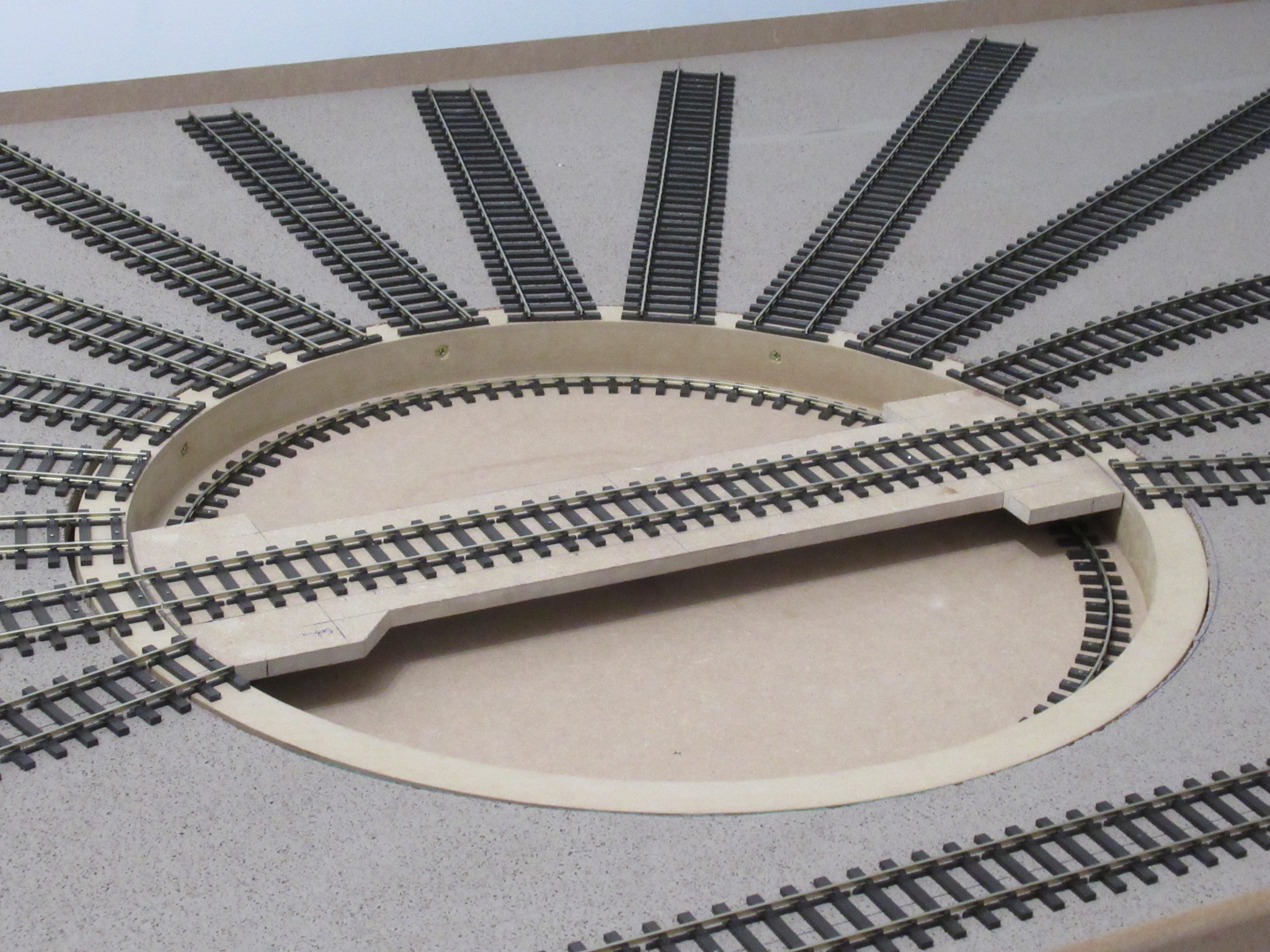

L’insertion de l'ensemble fosse pont tournant dans la plaque du réseau (25mm) est réalisée avec 8 vis de 4 x 50 mm dans son épaisseur .

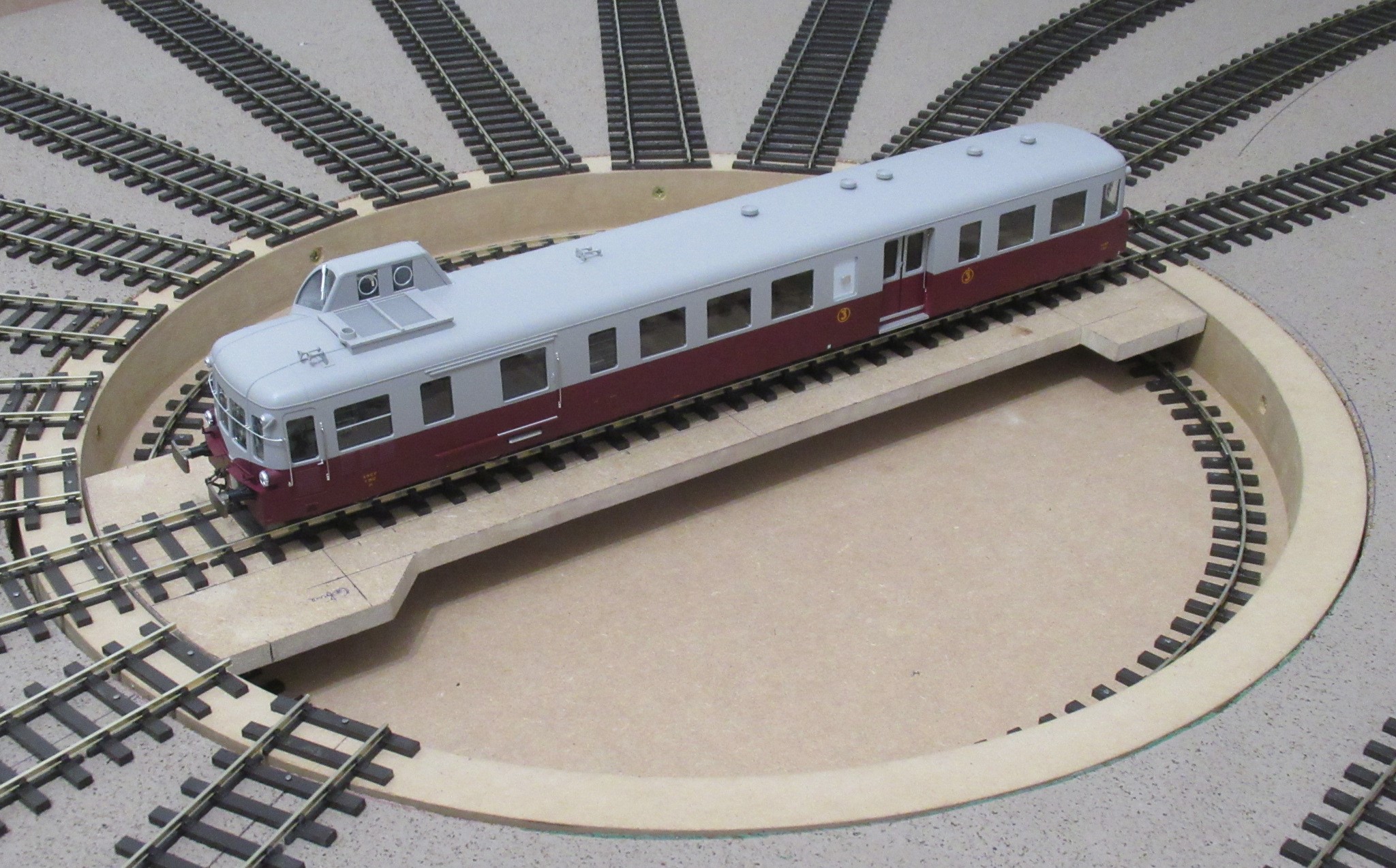

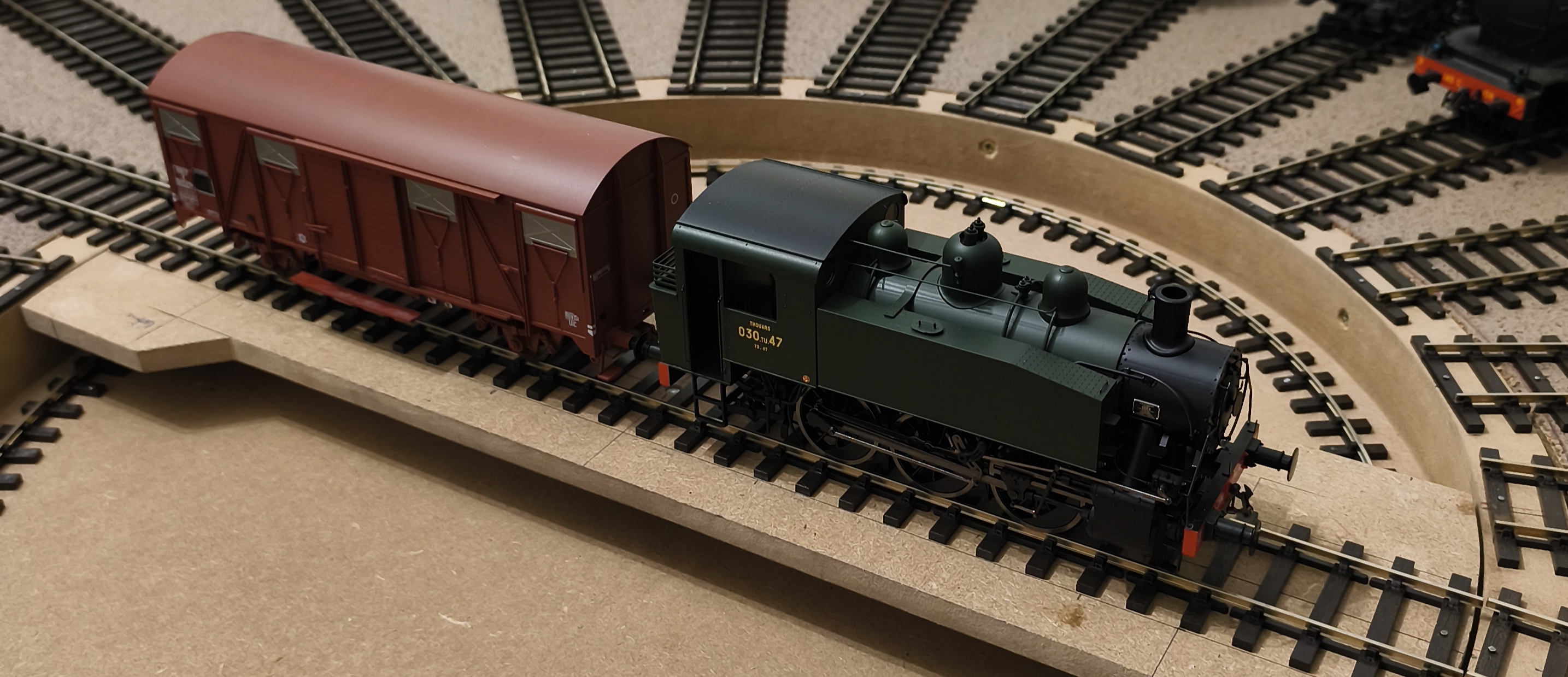

Le pont tourne aisément sur son rail circulaire , un espace de 0,5mm a été créé entre les rails du pont et les voies qu'il dessert .
A jean Claude , pas de motorisation actuellement ; mais elle sera assurément centrale . L’accès au dessous de la fosse reste très facile .
Comme évoqué dans un post précédent , l’extension de la création du dépôt a pour but de profiter et de contempler mes différents matériels
et elle m'aura mobilisé sur deux mois .
Pour le moment , cette partie va rester ainsi et je vais revenir sur le réseau tour de pièce et il y a de quoi s'occuper .

[fab432]

Belle réalisation. Félicitations...
Je me permets d'intervenir dans votre fil pour vous signaler qu'il existe différents accessoires pour Pont tournant au catalogue FAB432
Cf. https://modelkit.fr/fr/accueil/850-0-1- ... rnant.html
Cf. https://modelkit.fr/fr/accueil/815-0-1- ... n-fra.html
Cf. https://modelkit.fr/fr/accueil/1041-0-1 ... 3%AAt.html

[kobden]

Bonjour à tous,

Superbe travail Yves

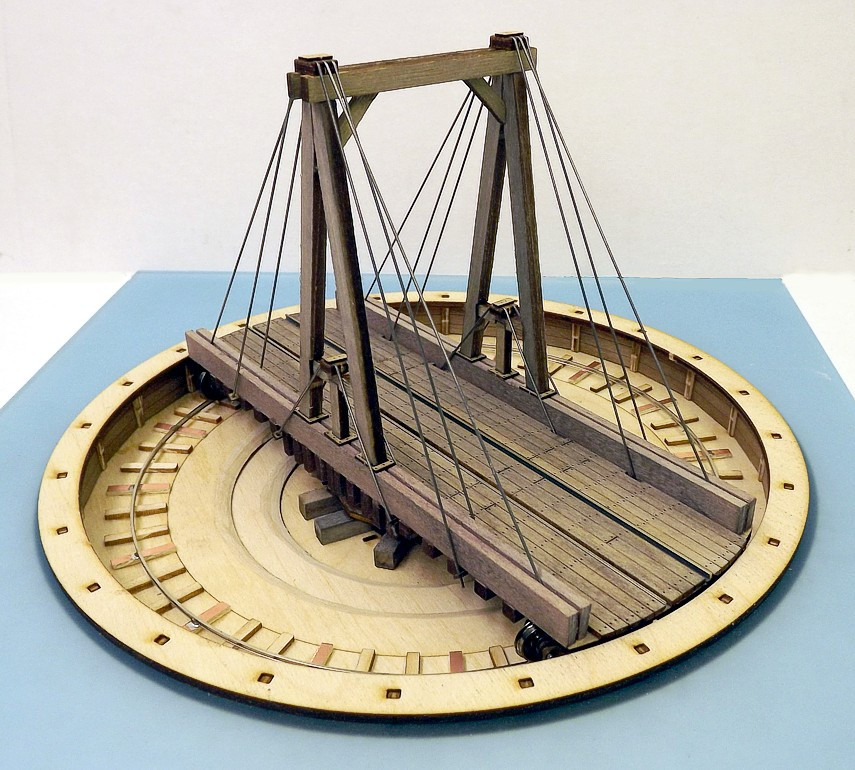

J'espère réussir le mien qui est plus type US dans ce style là (voir ci-dessous).
A bientôt de se voir !
Charley.

[Lyves]

Bonjour à tous
A Charley, nul doute que tu réalises une petite merveille dans le style de pont tournant US .
A fab432 , merci pour l'info, je vais y réfléchir.
Je ne suis pas encore dans le détail pour le moment, j' y viendrai dans un futur.
Dans un premier temps, la création de ce dépôt a simplement pour but de présenter et admirer mes modèles , plutôt que de les contempler derrière un verre de vitrine ou pire de les stocker en boîte.
C'est bien ainsi , cela permet d' en profiter.
