Re: TENDER Nord 23 m3 MiMo
Je m'installe au fond de la classe, à côté du poêle au charbon ... ![applause :applause:](./images/smilies/bravo-applaudi-147.GIF)
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
- tchou-tchou
- Platinum
- Messages : 1152
- Enregistré le : 08 juin 2008, 14:46
- Localisation : PARIS, Saint Junien (haute Vienne)
- A remercié : 4 fois
- A été remercié : 2 fois
Re: TENDER Nord 23 m3 MiMo
Merci de nous faire partager cette remise à niveau et de nous indiquer le processus suivi.
Bonne continuation.
Patrick.
Bonne continuation.
Patrick.
- cdz183
- Platinum
- Messages : 5058
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 181 fois
- A été remercié : 184 fois
Re: TENDER Nord 23 m3 MiMo
Merci à vous trois et ravi que ça éveille votre intérêt !

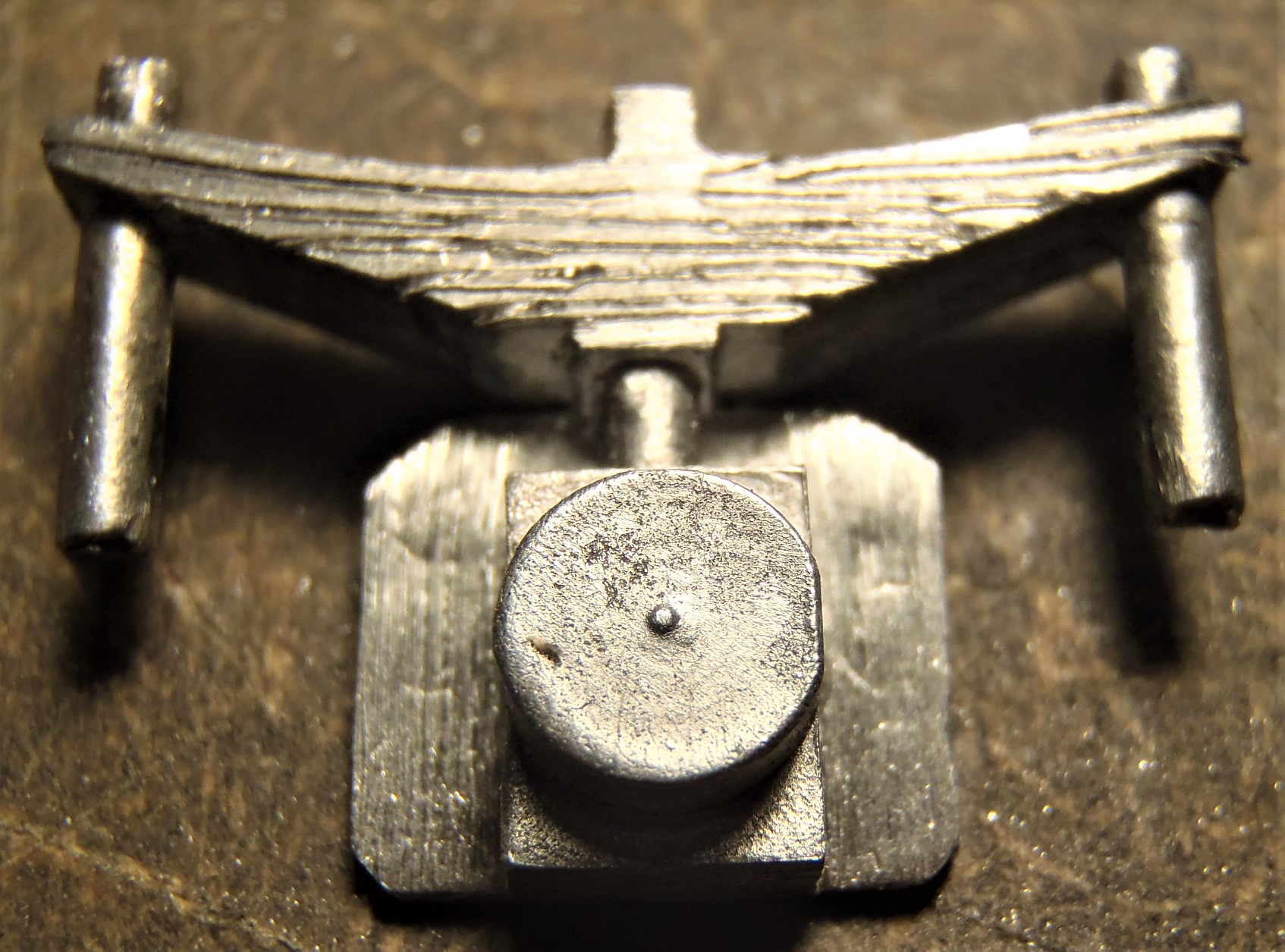

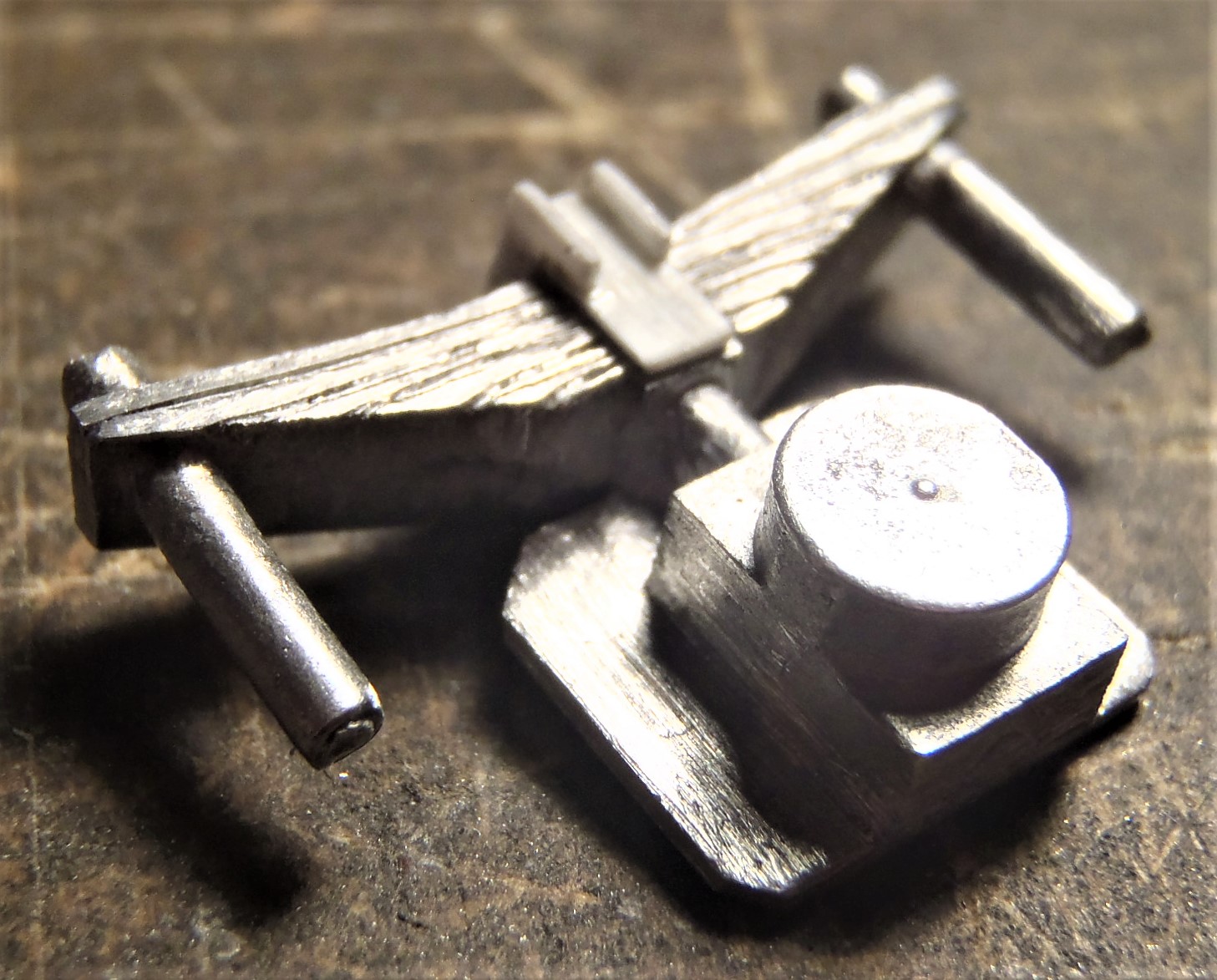

On continue l'habillage du combiné ressort/boîte d'essieu : on grave les ressorts à l'X-Acto (ne faites pas comme moi et immobilisez la pièce sur le plan de travail au scotch double face, ce qui évitera de déraper ...)

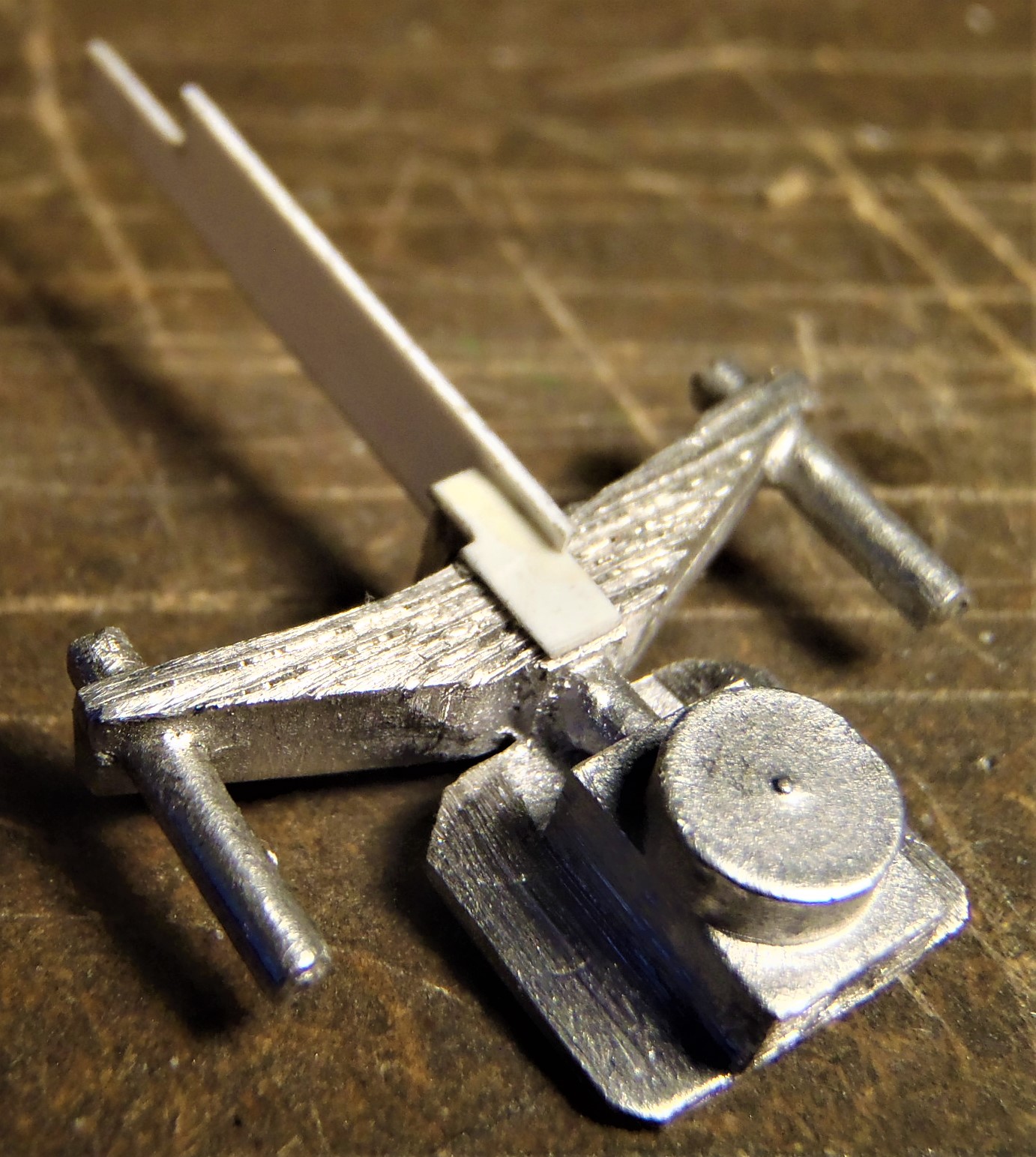

Puis on découpe la bride centrale des lames de ressort dans une chute d'Evergreen de 4/10e mm, qu'on colle à la cyanoacrylate, on débite ensuite la face latérale (même épaisseur) non coupée en longueur pour un collage plus aisé
Idem pour l'autre coté. Après séchage, on recoupe ensuite grossièrement aux ciseaux de dégrappage l'excédent puis on rectifie à la lime plate.
![Embarassed :oops:](./images/smilies/icon_redface.gif)
On continue l'habillage du combiné ressort/boîte d'essieu : on grave les ressorts à l'X-Acto (ne faites pas comme moi et immobilisez la pièce sur le plan de travail au scotch double face, ce qui évitera de déraper ...)
Puis on découpe la bride centrale des lames de ressort dans une chute d'Evergreen de 4/10e mm, qu'on colle à la cyanoacrylate, on débite ensuite la face latérale (même épaisseur) non coupée en longueur pour un collage plus aisé
Idem pour l'autre coté. Après séchage, on recoupe ensuite grossièrement aux ciseaux de dégrappage l'excédent puis on rectifie à la lime plate.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- PS907
- Platinum
- Messages : 863
- Enregistré le : 26 août 2019, 18:06
- Localisation : Sud-Ouest
- A remercié : 25 fois
- A été remercié : 37 fois
Re: TENDER Nord 23 m3 MiMo
Nicolas ! Tu deviens dangereux.... tu travailles comme un bleu de la vieille garde...
![siffleur :siffle:](./images/smilies/distrait-siffle.gif)
PS sans le "j"
https://s-philippe-zeroval.pagesperso-orange.fr/
https://s-philippe-zeroval.pagesperso-orange.fr/
- cdz183
- Platinum
- Messages : 5058
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 181 fois
- A été remercié : 184 fois
Re: TENDER Nord 23 m3 MiMo
C'est gentil, Nicolas !

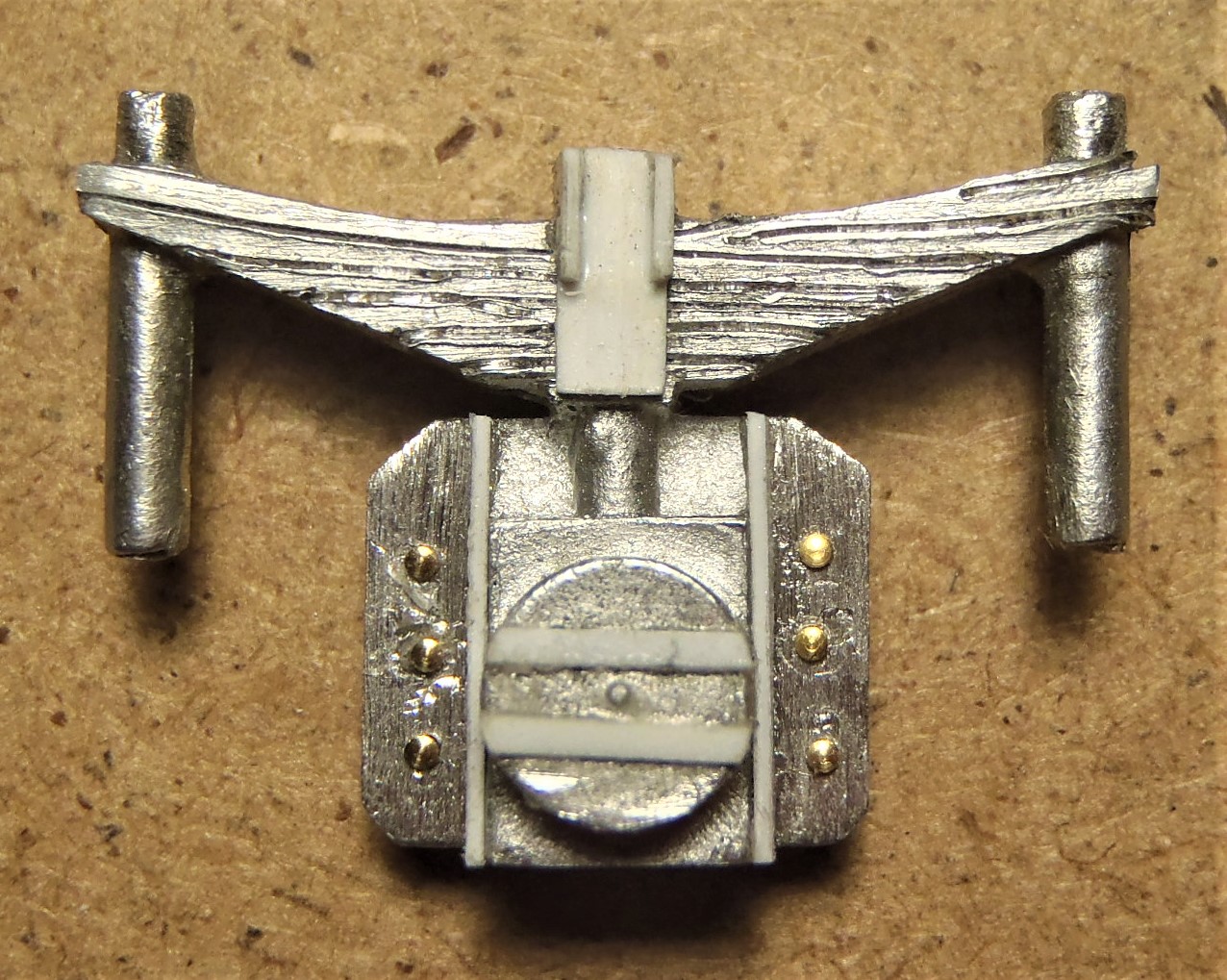

On plaque la boîte d'essieu de 2 rectangles de plasticarte de 4/10 (figurer les 6 équerres serait déraisonnable et, surtout, quasi-invisible une fois tout le châssis peint en noir. On figure les moulages du couvercle par deux strips Evergreen (dont l'un n'est pas strictement horizontal, la macro étant sans pitié), on perce à 5/10 l'emplacement des rivets (qui devraient être plus nombreux) et on les colle en place à la cyano ...

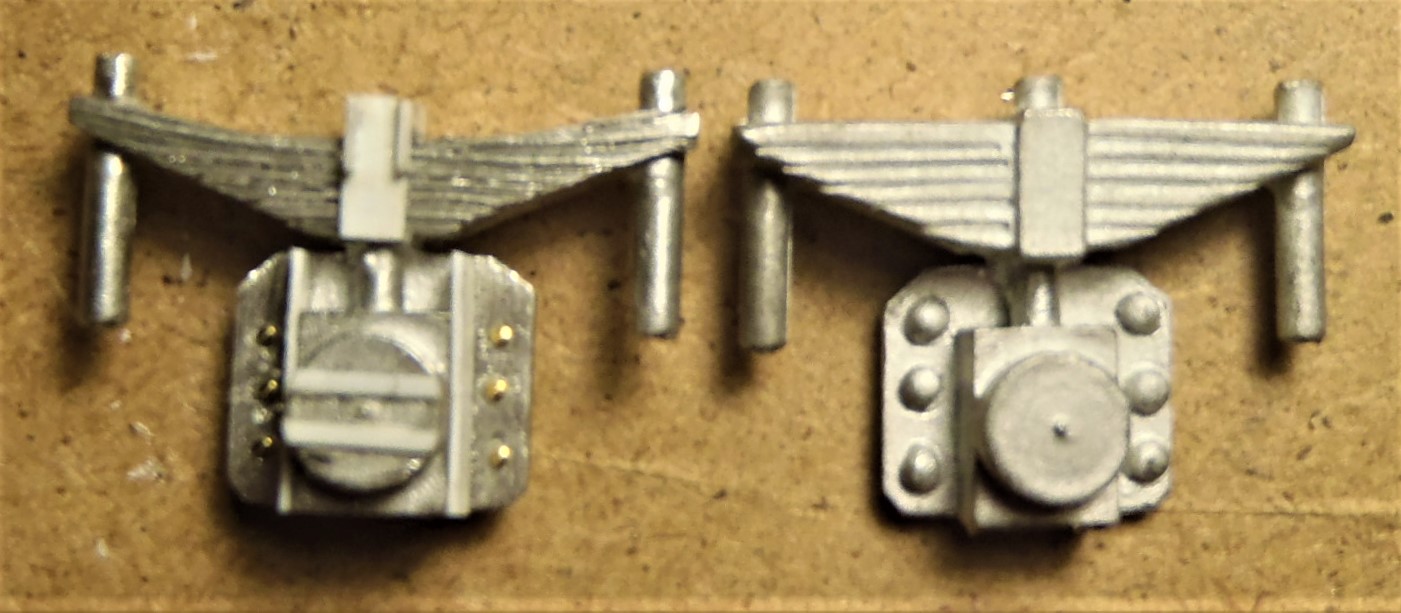

Voici l'ensemble remanié, comparé à la pièce d'origine : le coût est infime, mais le temps passé l'est beaucoup moins. Et il faut le multiplier par 6 !![mort3 :mort3:](./images/smilies/icon_mort.gif)
![Mr. Green :mrgreen:](./images/smilies/icon_mrgreen.gif)
On plaque la boîte d'essieu de 2 rectangles de plasticarte de 4/10 (figurer les 6 équerres serait déraisonnable et, surtout, quasi-invisible une fois tout le châssis peint en noir. On figure les moulages du couvercle par deux strips Evergreen (dont l'un n'est pas strictement horizontal, la macro étant sans pitié), on perce à 5/10 l'emplacement des rivets (qui devraient être plus nombreux) et on les colle en place à la cyano ...
Voici l'ensemble remanié, comparé à la pièce d'origine : le coût est infime, mais le temps passé l'est beaucoup moins. Et il faut le multiplier par 6 !
![mort3 :mort3:](./images/smilies/icon_mort.gif)
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5058
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 181 fois
- A été remercié : 184 fois
Re: TENDER Nord 23 m3 MiMo
Ah, l'ablocage, c'est un métier ...
![Mr. Green :mrgreen:](./images/smilies/icon_mrgreen.gif)
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- pelican
- Platinum
- Messages : 3284
- Enregistré le : 08 mai 2008, 09:42
- Prénom : André
- Localisation : B Thiméon
- A remercié : 323 fois
- A été remercié : 337 fois
Re: TENDER Nord 23 m3 MiMo
On voit bien la différence : nettement mieux
mais la barrette de traviole ...
![Ange :Ange2](./images/smilies/ange2.gif)
![yeeaa :bravo:](./images/smilies/0014.gif)
mais la barrette de traviole ...
![mdr :mdr](./images/smilies/mdr.gif)
![Ange :Ange2](./images/smilies/ange2.gif)
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Cdz 1337
- cdz183
- Platinum
- Messages : 5058
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 181 fois
- A été remercié : 184 fois
Re: TENDER Nord 23 m3 MiMo
Honnêtement, c'est invisible à l'œil nu et ça le sera encore moins peint en noir ...
![Mr. Green :mrgreen:](./images/smilies/icon_mrgreen.gif)

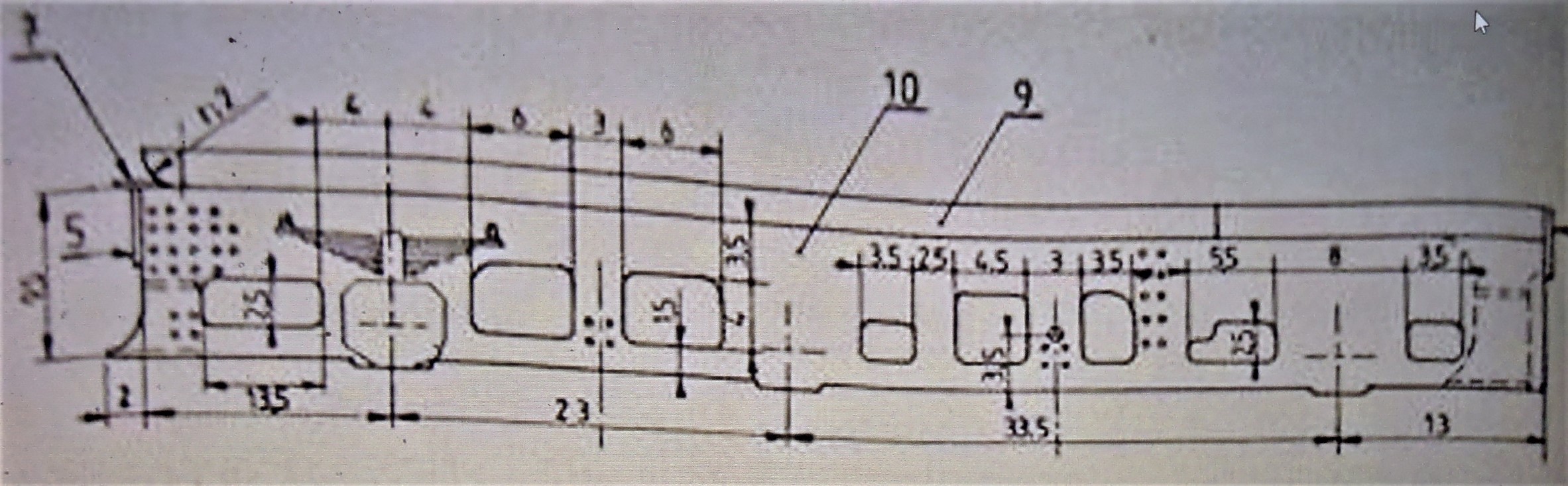

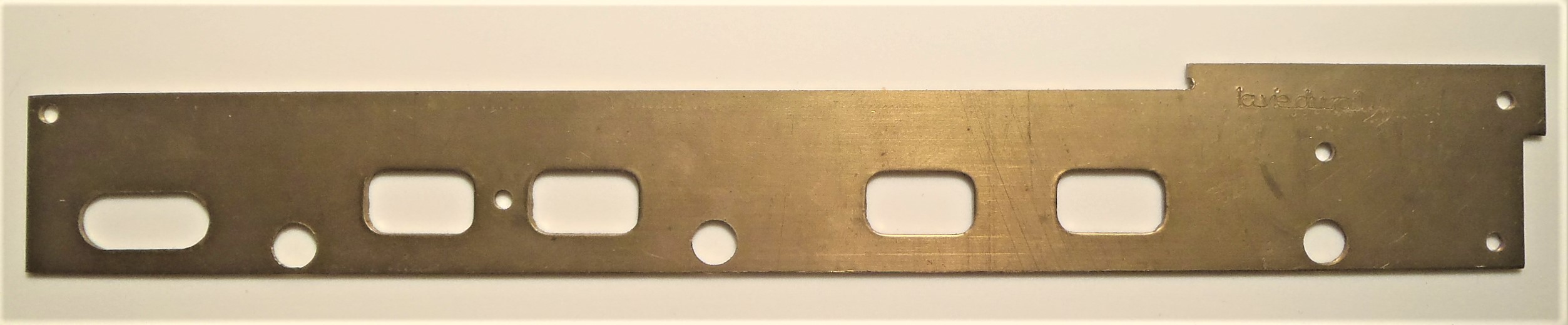

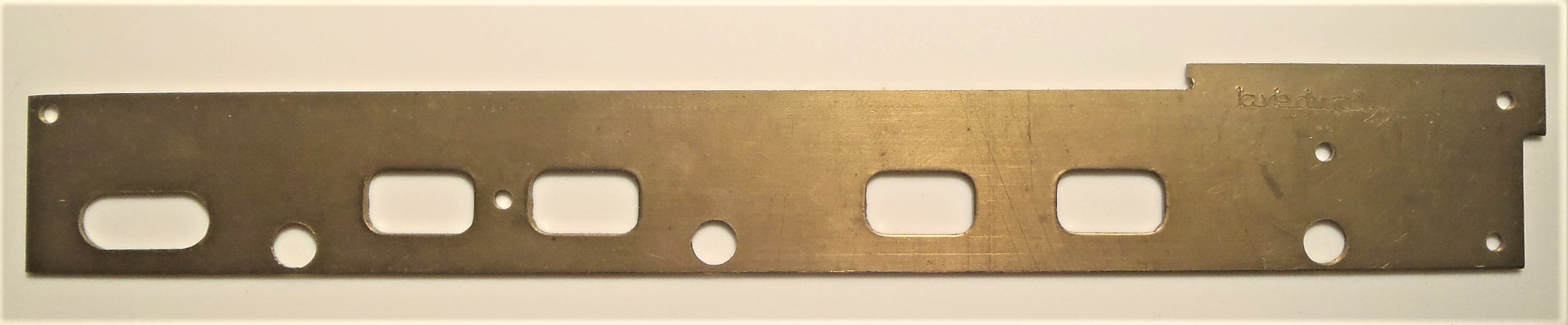

Passons aux longerons, découpés dans du plat de laiton de 10/10 : ils sont aux dimensions (168 X 23 hors tout, 20 sous la soute à eau) ...
Hélas, la taille et la disposition des fraisages de la partie avant sont complètement hors-sujet (pour rester poli) !
![mort3 :mort3:](./images/smilies/icon_mort.gif)
