de retour
-
- Expert
- Messages : 84
- Enregistré le : 20 oct. 2018, 10:07
- Localisation : herault
- A été remercié : 3 fois
Re: de retour
eratum' le plan!?!? que je possede après réouverture du dossier n'est pas museum di rodo mais simplement une fiche loco rev
cad pas des plus détaillé
quelques cotes tout au plus
désolé pour l'erreur
cad pas des plus détaillé
quelques cotes tout au plus
désolé pour l'erreur
-
- Platinum
- Messages : 3104
- Enregistré le : 02 juin 2008, 10:03
- Localisation : France; Seine et Marne
- A été remercié : 4 fois
Re: de retour
A titre d'info, il y a eu un plan de FNC paru dans Voies Ferrées N°10 (ça nous rajeunit pas )
Si cela t'intéresse, je peux jouer les spéléos a la bibliothèque du club...
Si cela t'intéresse, je peux jouer les spéléos a la bibliothèque du club...
Re: de retour
Envoie moi par MP ton adresse mail et je te ferai parvenir un dessin en élévation et faces av et AR que j'ai fait il y longtemps à partir de cotes et photos. La plupart des diagrammes publiés dans les revues étaient faux, oú trop succincts.
-
- Expert
- Messages : 84
- Enregistré le : 20 oct. 2018, 10:07
- Localisation : herault
- A été remercié : 3 fois
Re: de retour
je pense que vous avez raison
il doit être même impossible d'extrapoler les dimensions des baies par exemple des diagrammes
il doit être même impossible d'extrapoler les dimensions des baies par exemple des diagrammes
-
- Expert
- Messages : 84
- Enregistré le : 20 oct. 2018, 10:07
- Localisation : herault
- A été remercié : 3 fois
Re: de retour

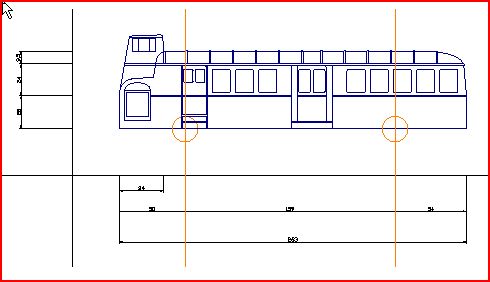

voici le 1 jet du plan CAO élévation gauche a l"échelle 0
je soumet ceci au regard bienveillant de tram car sans lui je n'aurai pas pu réaliser ce dessin
la suite au prochan N°
les cotes sont volontairement allégéesje soumet ceci au regard bienveillant de tram car sans lui je n'aurai pas pu réaliser ce dessin
la suite au prochan N°
Re: de retour
Ça s'annonce bien, en tout cas mon dessin représente la 1 ère série des FNC, la seconde ayant des différences de caisse ( flancs nervurés, porte compartiment bagages plus haute, baies voyageurs plus petites sur la face avant, tampons rectangulaires, grilles de portillons moteur plus petites...)
En tout cas di tu veux d'autres renseignements, n'hésite pas!
En tout cas di tu veux d'autres renseignements, n'hésite pas!
-
- Expert
- Messages : 84
- Enregistré le : 20 oct. 2018, 10:07
- Localisation : herault
- A été remercié : 3 fois
Re: de retour
J' ai pris ton dessin comme référence
j'ai du convertir toutes les cotes mais ça se fait bien
je viens de finir les deux faces
demain je fais la vue en plan et l'autre coté + l'aménagement interieur
après quoi il sera dispo en dwg
je pense que je vais le faire en profilés plastique et résine pour les pièces répétitive
si tu a autocad ou similaire je t’enverrais le fichier imprimable (les copies d'ecran ne sont pas utilisable)
