Régulateur de tension Pololu... qui fume

Message par stratus »

Pour varier les compétences j’ai commencé hier la mise en œuvre de la partie électricité/électronique d'un module. D’autant que les opérations nécessaires sur la menuiserie seront plus aisées avant la mise en place de tout élément décoratif.

J’ai, entre autres, prévu pour chacun des modules une prise/interrupteur/fusible pour recevoir le secteur, un petit transformateur délivrant du 15v AC et un petit ensemble monté sur circuit imprimé qui contient, outre les connecteurs d’entrée et de sortie, un pont de diode, pour convertir la tension d’entrée en CC, et 3 régulateurs délivrant respectivement du 12v (alimentation des cartes Arduino), du 9v (éclairage des bâtiments) et du 5v (alimentation servos et certaines leds).

Mais patatras, au premier test d’un régulateur de 12v, celui-ci s’est mis à fumer. Après vérification des soudures (les régulateurs et leurs connecteurs sont minuscules) et de la vérification de la position de l’entrée/sortie (VIN et VOUT), puis tenté une alimentation directe en CC depuis un vieux transfo Roco, le problème persiste y compris avec un autre régulateur.

Assez nul en électronique (je sais juste à quoi servent une diode et une résistance) je dois reconnaître que je suis sans explication. D’autant que pour mon module PN et sont usine à gaz j’ai déjà mis en œuvre de tels composants et sans soucis.

Les régulateurs utilisés sont des Pololu, comme mon précédent montage mais dans une gamme différente (la précédente ayant disparue du catalogue).

Pour ces nouveaux montages j’ai choisi la gamme D24V10Fnn (nn indiquant la tension de sortie). Ils ne sont prévus que pour une puissance de 1A (5A pour les précédents) mais, si mes souvenirs sont bons, tant qu’il n’y a pas de “charge“ il n’y a pas d’ampérage. Donc je ne comprends pas ce qui se passe.

Si quelques spécialistes pouvaient éclairer ma lanterne, ce serait avec grand plaisir.

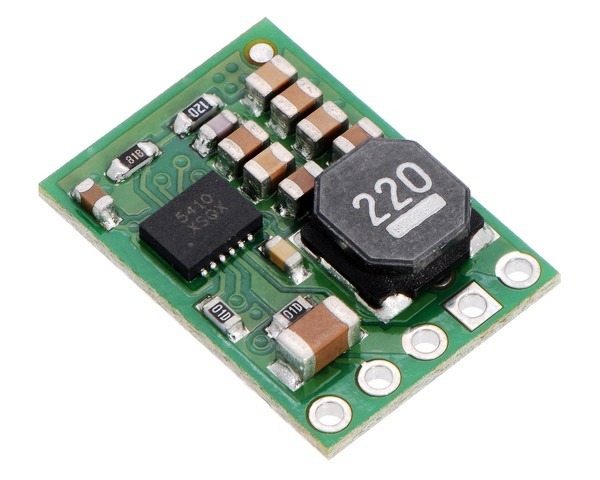

Le modèle mis en œuvre :
Pololu D24V10Fnn.jpg
Pololu D24V10Fnn.jpg (58.65 Kio) Vu 1614 fois
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
mimiche77
Platinum
Messages : 3102
Enregistré le : 02 juin 2008, 10:03
Localisation : France; Seine et Marne
A été remercié : 3 fois

Re: Régulateur de tension Pololu... qui fume

Message par mimiche77 »

peut être une indication ici ?:
https://www.pololu.com/product/2834
De toutes façons, si ça chauffe c'est qu'il y a un excès de courant quelque part (et pas forcément dans la charge !!)
Reste à savoir où ?
Première chose à faire vérifier le câblage (polarités en particulier, car d'après la notice ci-dessus ce module n'est pas protégé contre les inversions de tension
Désolé de ne pouvoir t'en dire plus.
Avatar du membre
stratus
Platinum
Messages : 3074
Enregistré le : 15 sept. 2015, 15:14
Localisation : Yonne
A remercié : 8 fois
A été remercié : 52 fois

Re: Régulateur de tension Pololu... qui fume

Message par stratus »

mimiche77 a écrit : 15 avr. 2021, 13:07 peut être une indication ici ?:
https://www.pololu.com/product/2834
De toutes façons, si ça chauffe c'est qu'il y a un excès de courant quelque part (et pas forcément dans la charge !!)
Reste à savoir où ?
Première chose à faire vérifier le câblage (polarités en particulier, car d'après la notice ci-dessus ce module n'est pas protégé contre les inversions de tension
D'où mon test en direct avec le transfo Roco, après avoir vérifié au multimètre que j'envoyais bien le courant dans le bon sens.

Cette solution a d'ailleurs fonctionné avec un régulateur, d'une ancienne génération, trouvé dans ma boite à brol "électronique".

J'ai également mesuré la tension que j'envoyais avec ce transfo : environ 14v ; cette famille de régulateurs (les nouveaux) peut encaisser beaucoup plus.
