Bonjour à tous,

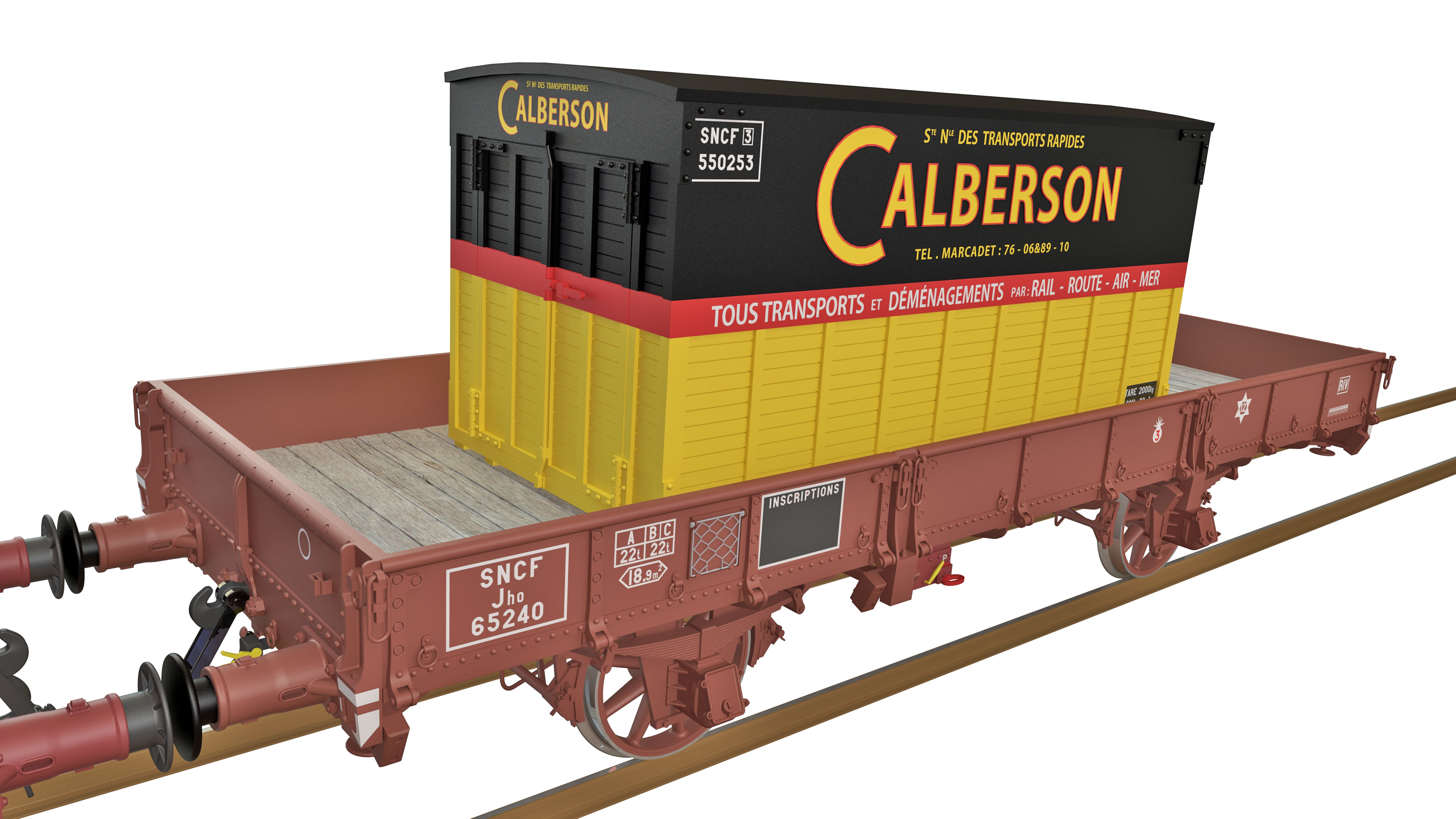

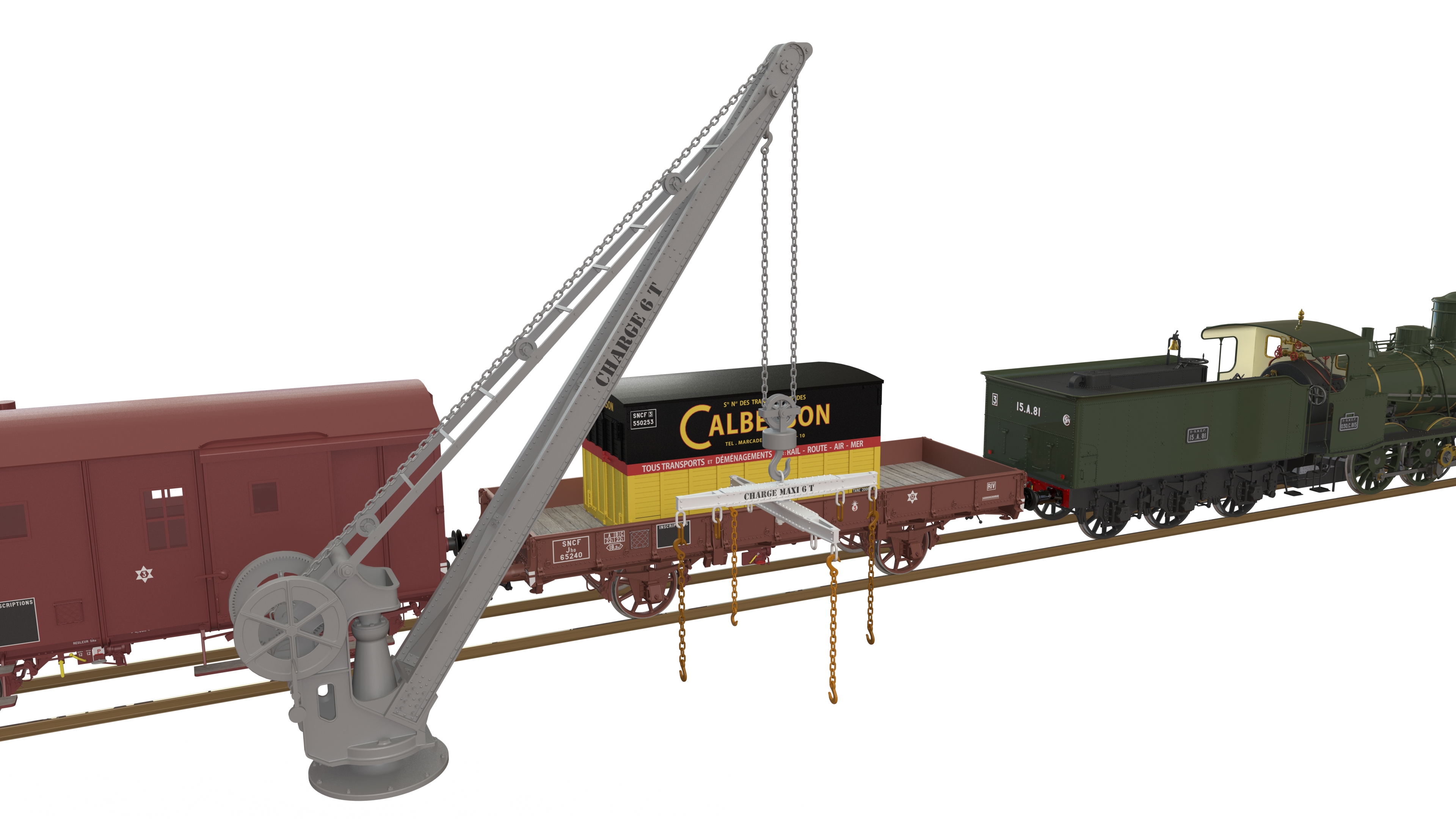

Suite logique aux wagons plats viewtopic.php?t=6998 voici donc modélisé le premier conteneur. Histoire d'apporter un peu de couleur, j'ai choisi un Calberson.

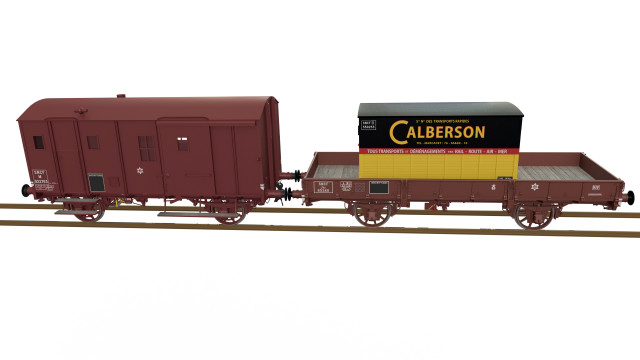

En compagnie du fourgon standard M tout juste modélisé.

Et de la grue de quai...

Et comme ma nouvelle carte graphique le permet ! De la 030C !

Mais plus que les conteneurs et cadres, c'est un ensemble UFR que j'aimerais modéliser, je suis donc en quête de toute doc sur le sujet...

[m1k2d3]

Bonsoir,
Sur DocRail UFR, de l’origine à 1947 et LE TRANSPORT INTERMODAL

[diomedea]

Bonjour,
Je connais déjà, mais merci quand même !

[m1k2d3]

Le fil fleuve sur les UFR sur le forum Loco Revue : [REE] Des wagons UFR chez REE

[diomedea]

Bonjour à tous,

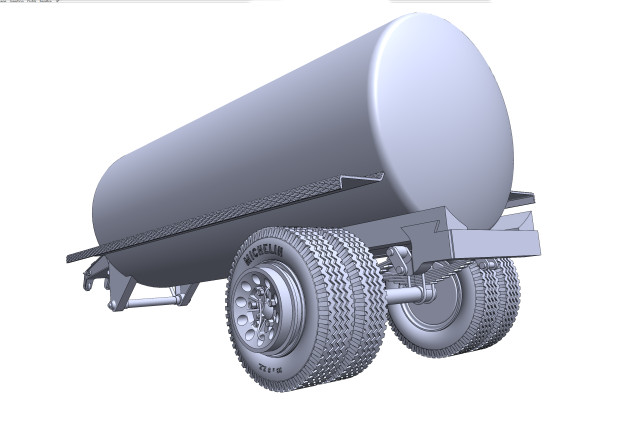

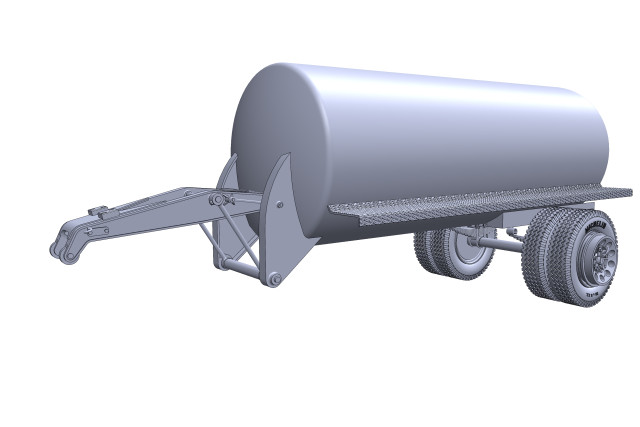

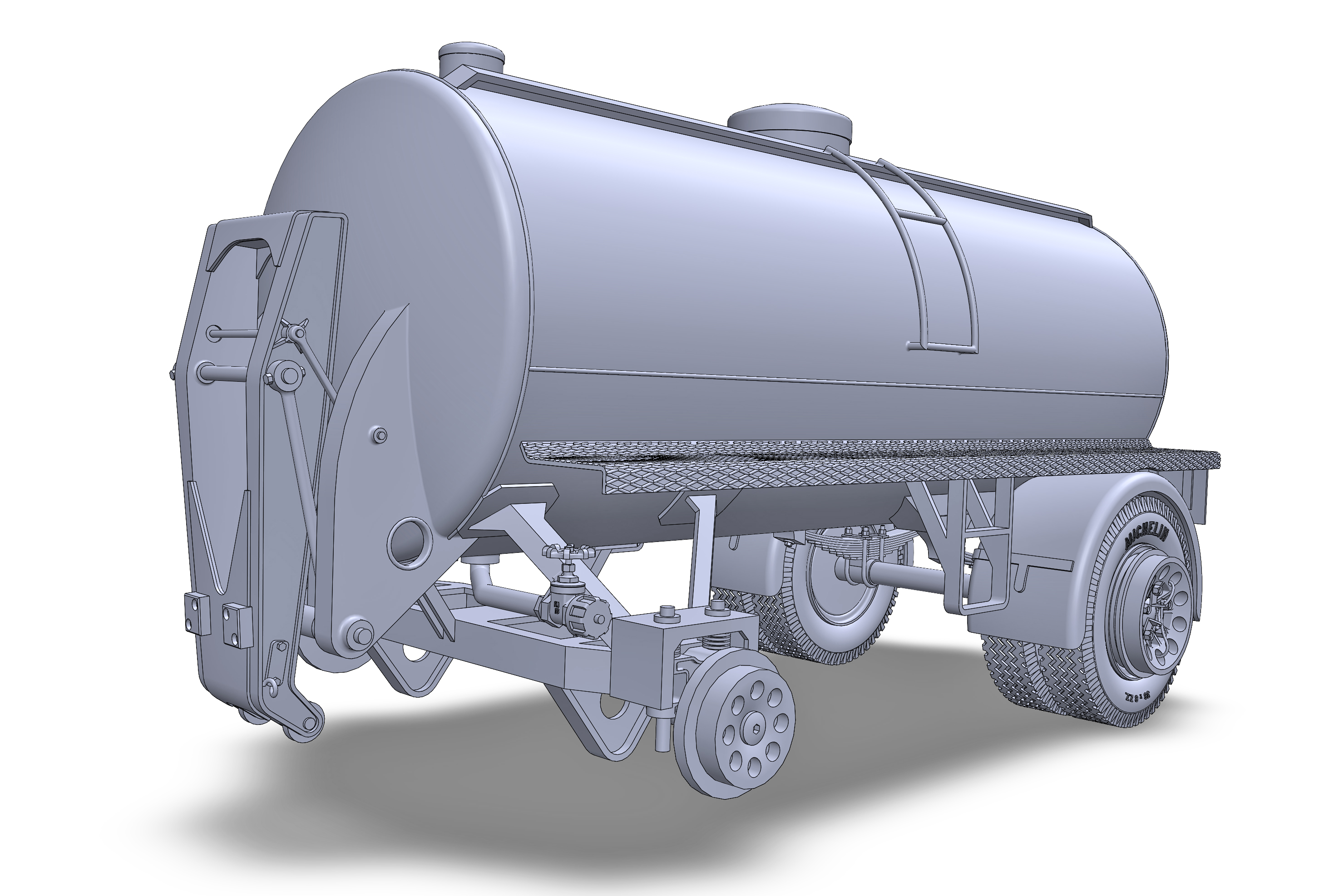

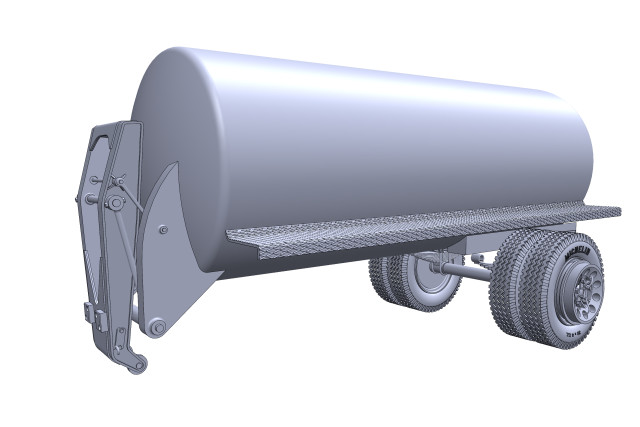

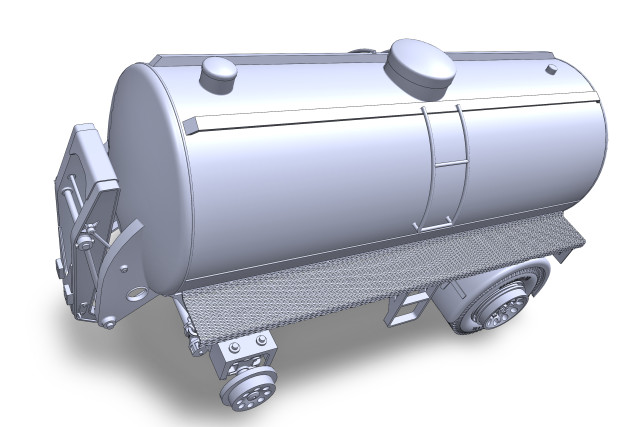

Voici ou j'en suis avec ma première remorque UFR.
Il s'agit donc d'une remorque à un essieu, roues jumelées et attelage FAR.

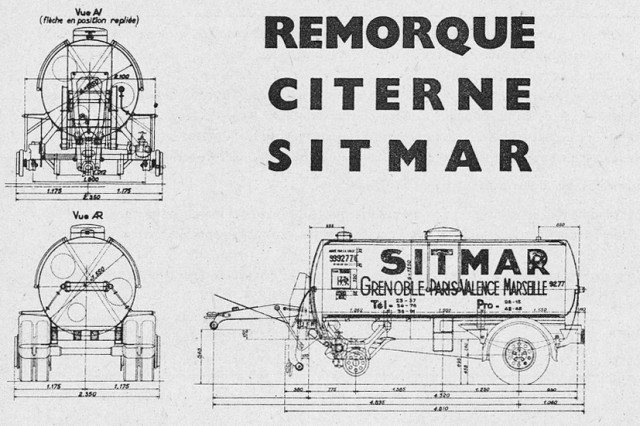

J'utilise ce plan:

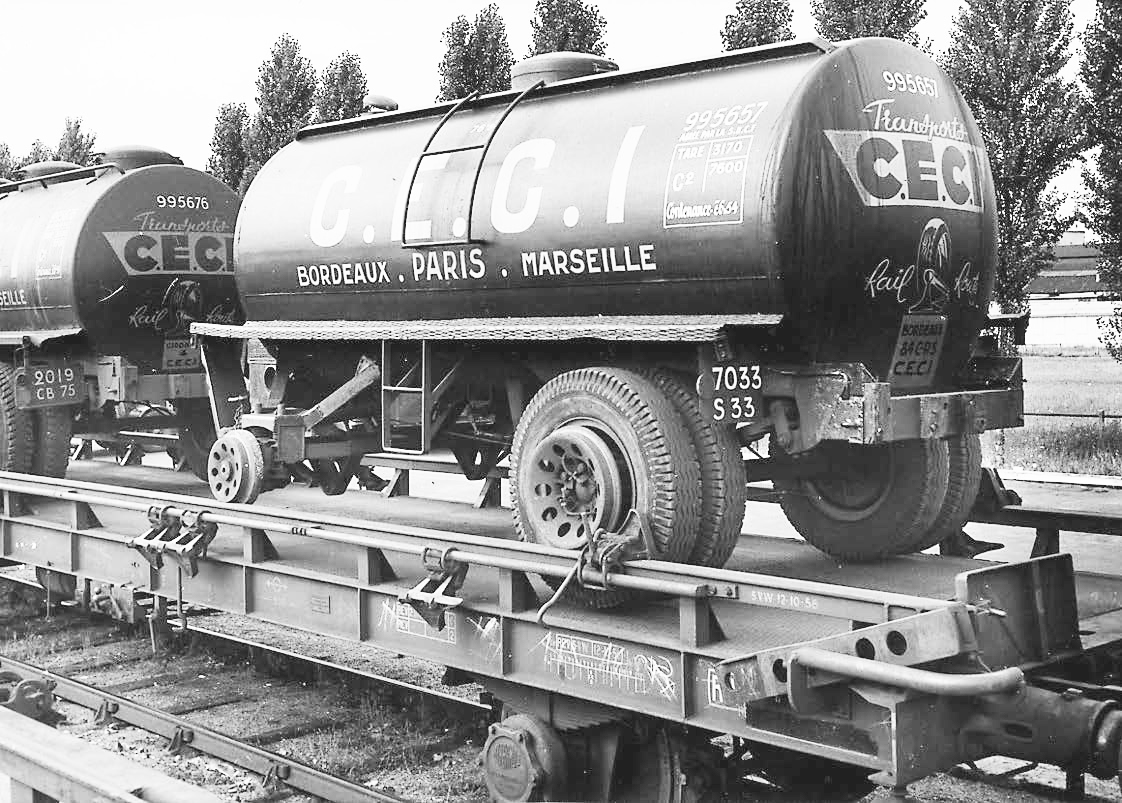

On retouve cette même remorque en photo dans la fiche documentaire Loco Revue n°322/323:

C'est à peu près tout ce dont je dispose pour ce modèle !
Heureusement, on retrouve de nombreux éléments standards, je m'inspire donc d'autres remorques.

L'attelage FAR est fonctionnel.

A suivre...

[m1k2d3]

Bonjour,

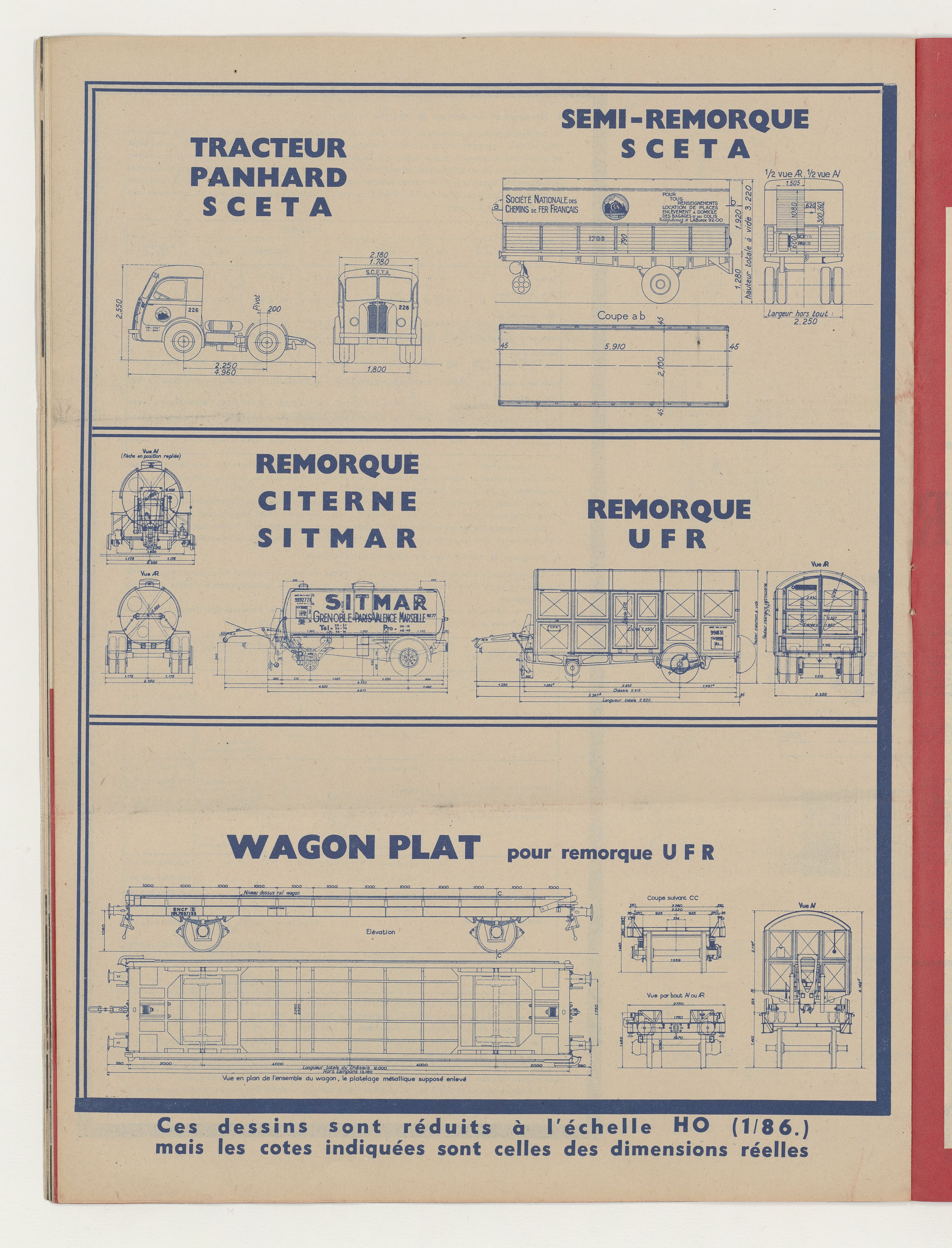

Les plans sont extraits d'un numéro de la Vie du Rail de mai 1951 consacré au modélisme ferroviaire disponible en ligne sur Gallica :
lien https://gallica.bnf.fr/ark:/12148/bd6t5375690m/f13.item

Extrait :

ouvrir l'image dans un nouvel onglet ou la télécharger pour la voir en HD.
Rappel : Gallica utilise IIIF, une extension FIREFOX est disponible pour télécharger les documents en HD, meilleure qualité que l'option de téléchargement.

[m1k2d3]

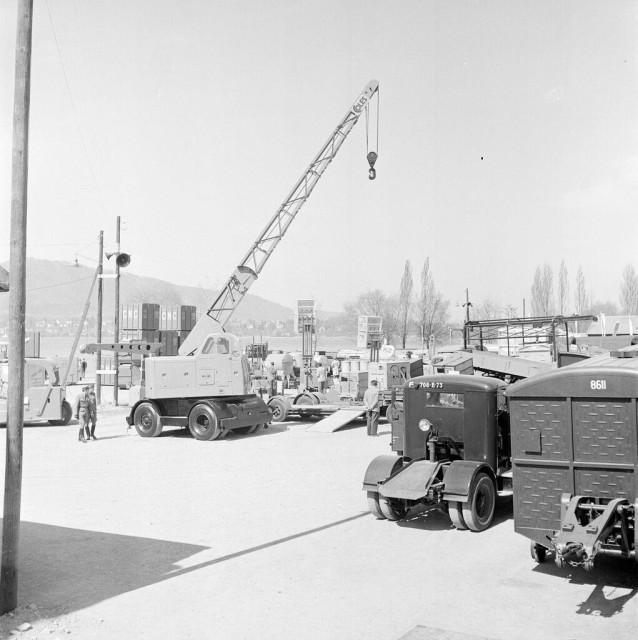

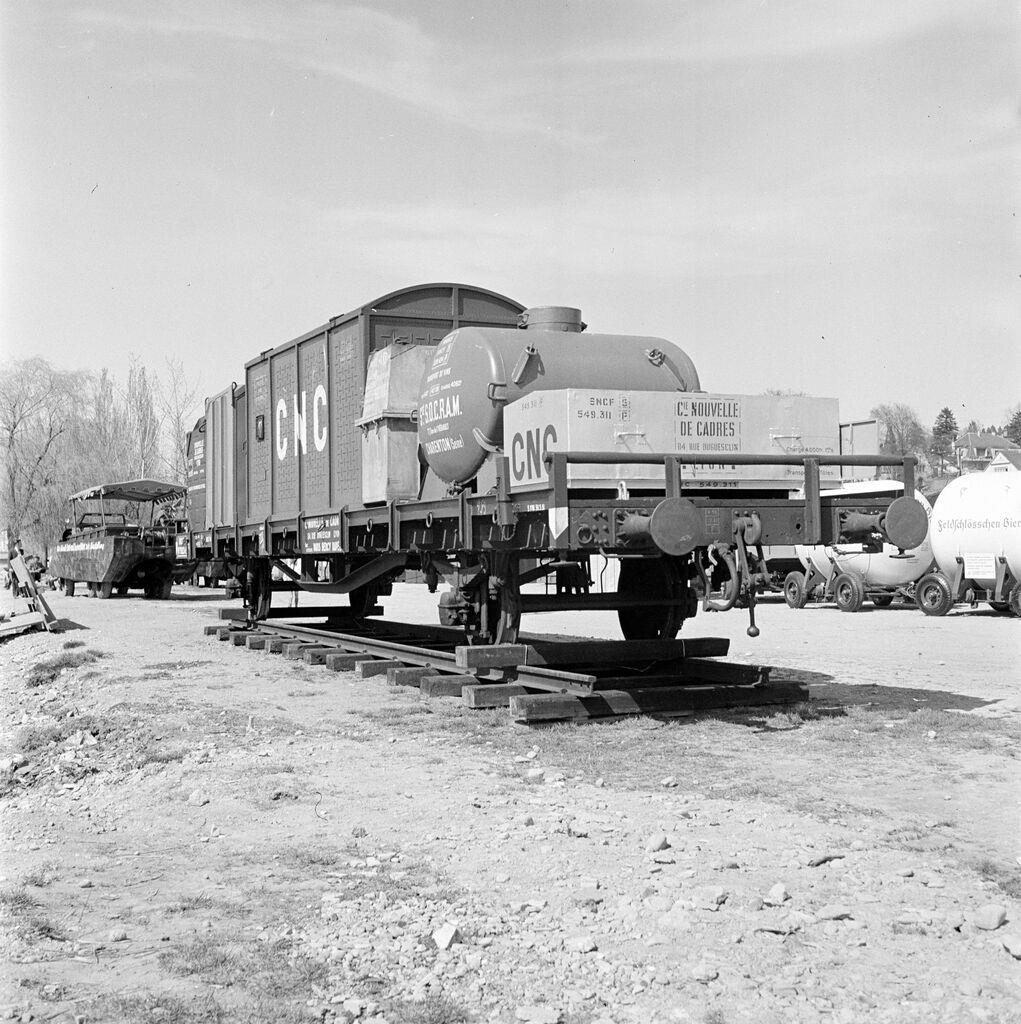

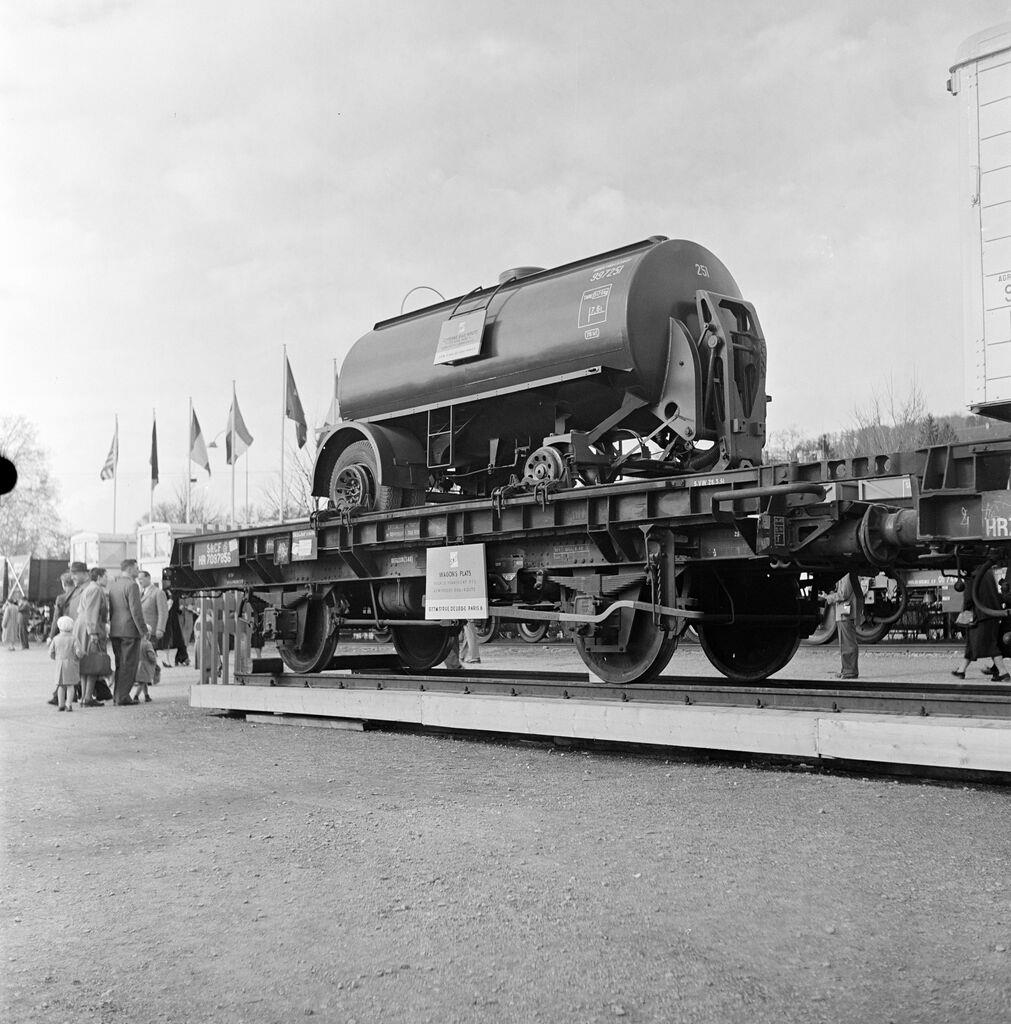

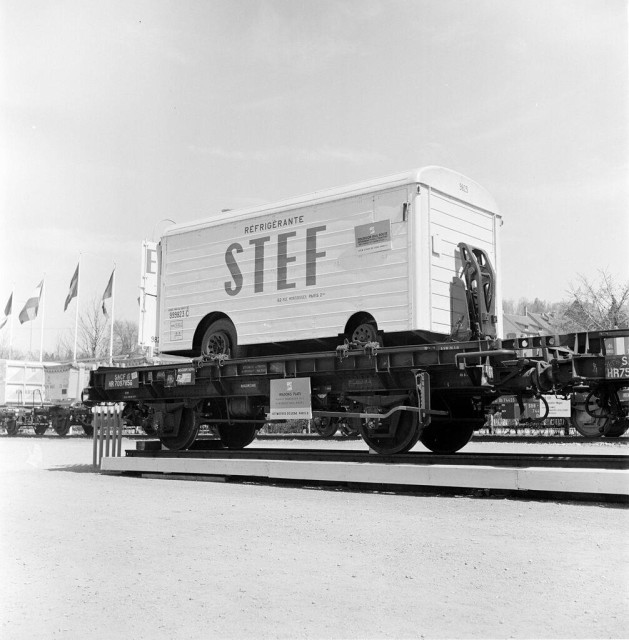

Suisse 1951, présentation des diverses solutions de transport par containers dont des cadres et le système UFR

R_2087_10 "Internationale Containerausstellung in Zürich" 1951.04.19

lien https://www.sbbarchiv.ch/detail.aspx?ID=287033 ensuite cliquer en haut à gauche sur "Basculer vers l'aperçu d'images" pour voir toutes les photos du reportage
Pour consulter les photos du reportage : aller sur https://www.sbbarchiv.ch/feldsuche.aspx puis renseigner le champ "titre" (contient) avec "Containerausstellung" valider, ensuite cliquer en haut à gauche sur "Basculer vers l'aperçu d'images" pour voir toutes les photos du reportage

Extrait :

lien https://www.sbbarchiv.ch/detail.aspx?ID=287658

[diomedea]

Bonjour à tous,
Et merci pour la doc !

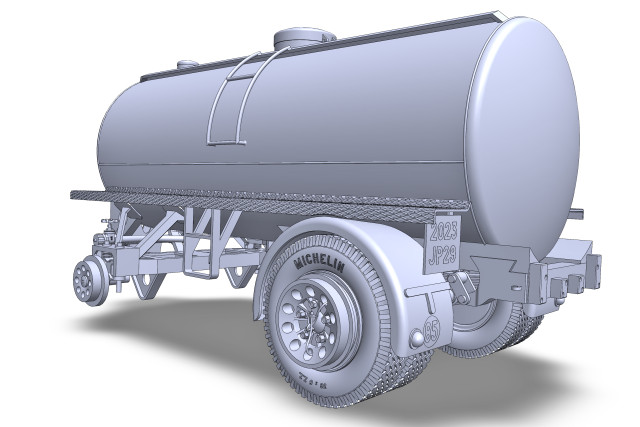

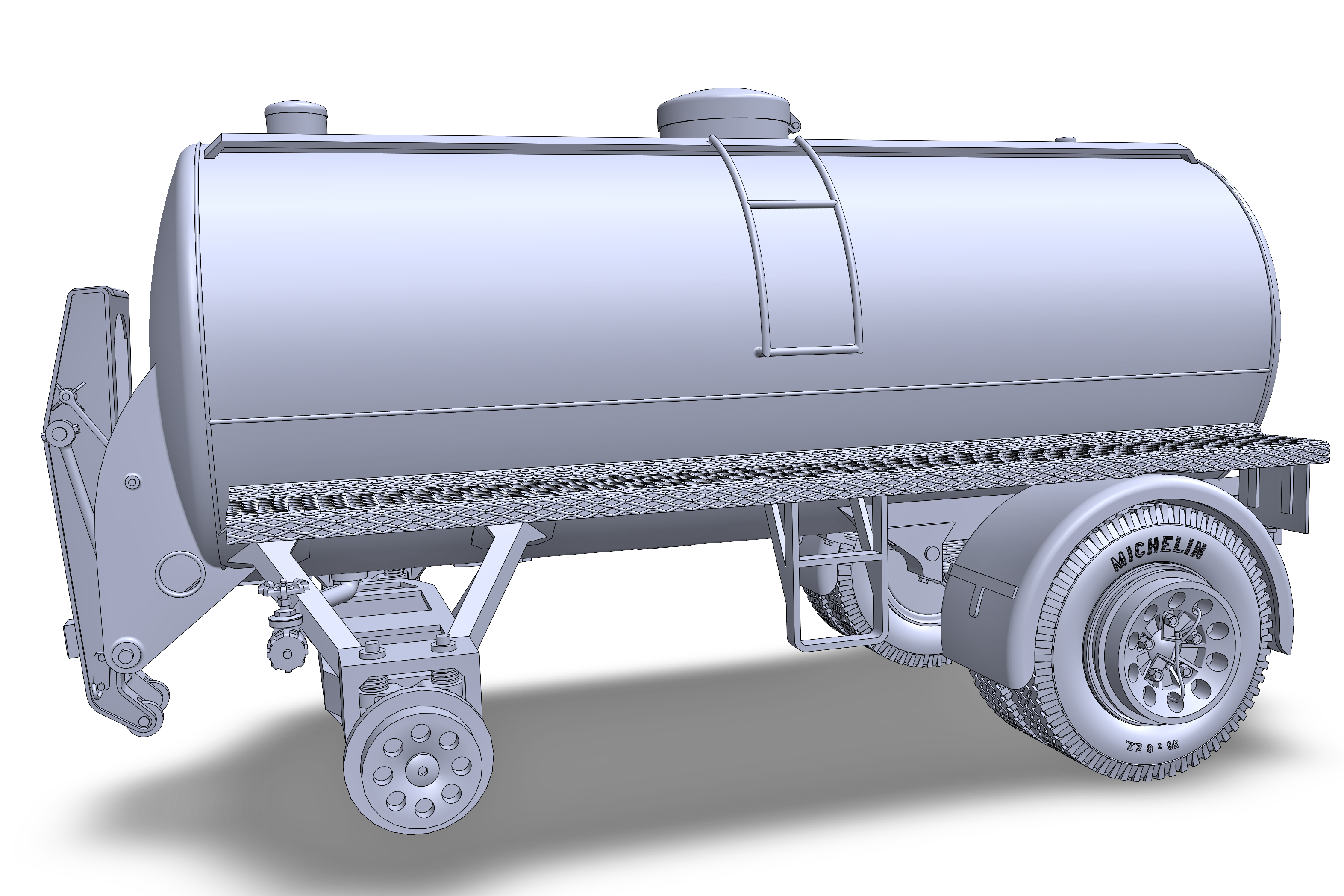

Voila pour cette première remorque...

Reste plus qu'à la décorer !

[Faco10]

Justement pour la déco!
Comment tu t t'y prends dans solidworks pour les marquages?
Car je pense que tu reprends les mêmes fichiers pour en faire les décalcomanies?

[diomedea]

Bonjour à tous,
Voici comment je m'y prends...

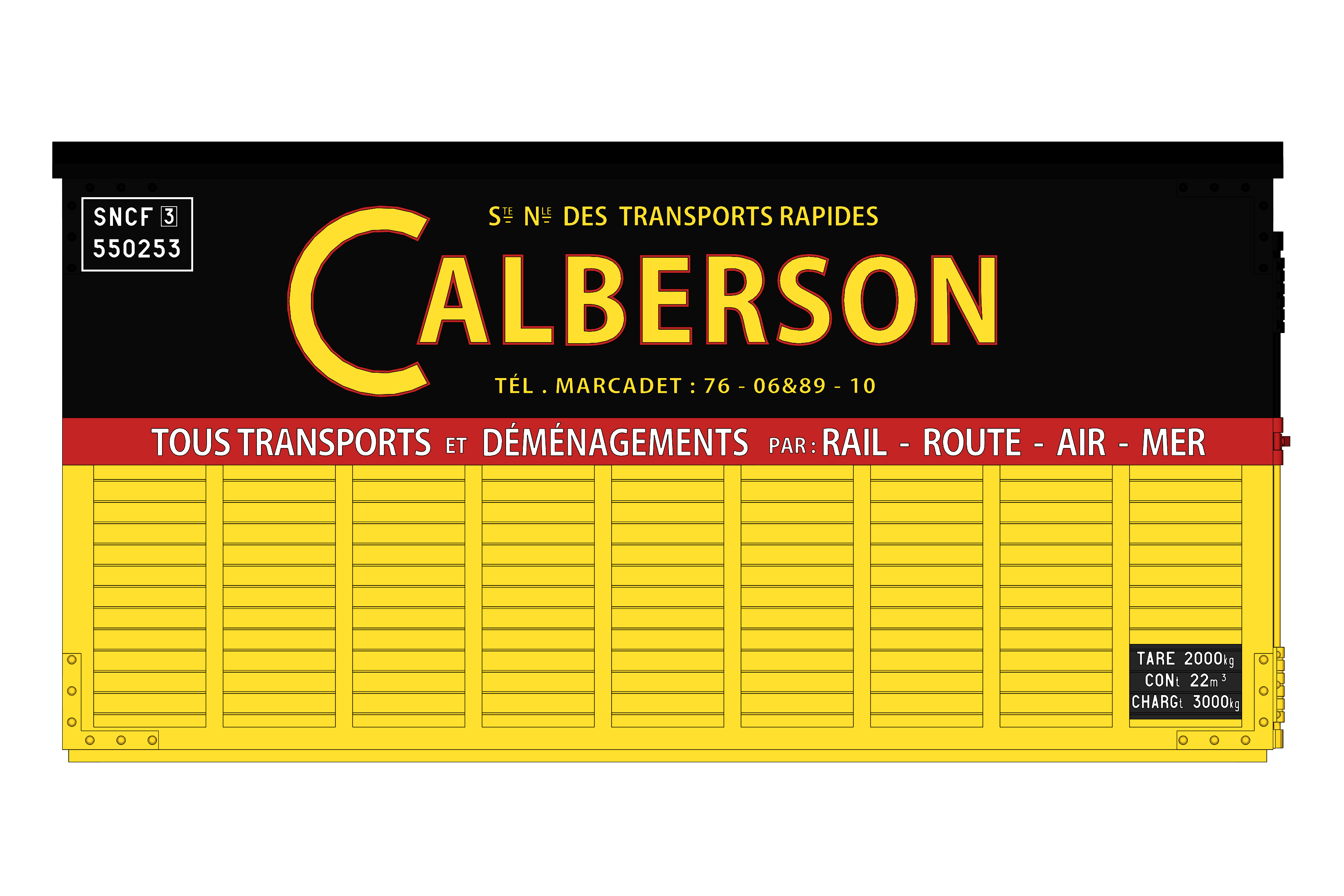

Je pars d'une esquisse comme s'il s'agissait de n'importe quel élément de ma modélisation.

Reste plus qu'à l'extruder sur quelques centièmes et à mettre en couleur.

Ceci fait, je regroupe le tout sur une autre modélisation, puis mise en plan et impression.
(Note que j'ai oublié la bande rouge !)

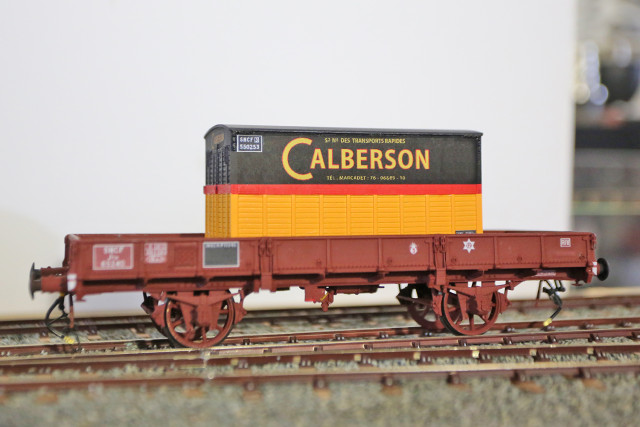

Et le résultat.

Ce n’est pas parfait, mais ça ne demande qu'à s'améliorer! Notamment par le passage par une imprimante laser, mieux adaptée à l'infographie que les imprimantes à jet d'encre.
