Re: L'impression 3d dans le Zero

Message par mimiche77 »

Ok, mais sur quels critères ?
- poids ou longueur des pièces
- surplombs
- ilots (là c'est impératif !)
Je pense qu'en toute bonne logique, plus la pièces est grosse, plus les supports doivent être nombreux ou gros. Pour les pièces longues 1 support tous les cm devrait être correct ? Qu'en pensez-vous ?
diomedea
Platinum
Messages : 699
Enregistré le : 16 mai 2021, 12:30
A été remercié : 109 fois

Re: L'impression 3d dans le Zero

Message par diomedea »

Non, c'est insuffisant dans la plupart des cas...
Pour commencer, il faut les mettre là ou ils seront le plus facile à éliminer tout et en laissant le moins de trace.
Il faut bien faire attention aux parties en porte-à-faux, elles ne doivent pas se trouver sans relation au modèle sous peine de se retrouver dans le vide.
Il n'est pas inutile de poser quelques attaches plus solide en début de pièces, particulièrement aux extrémités.

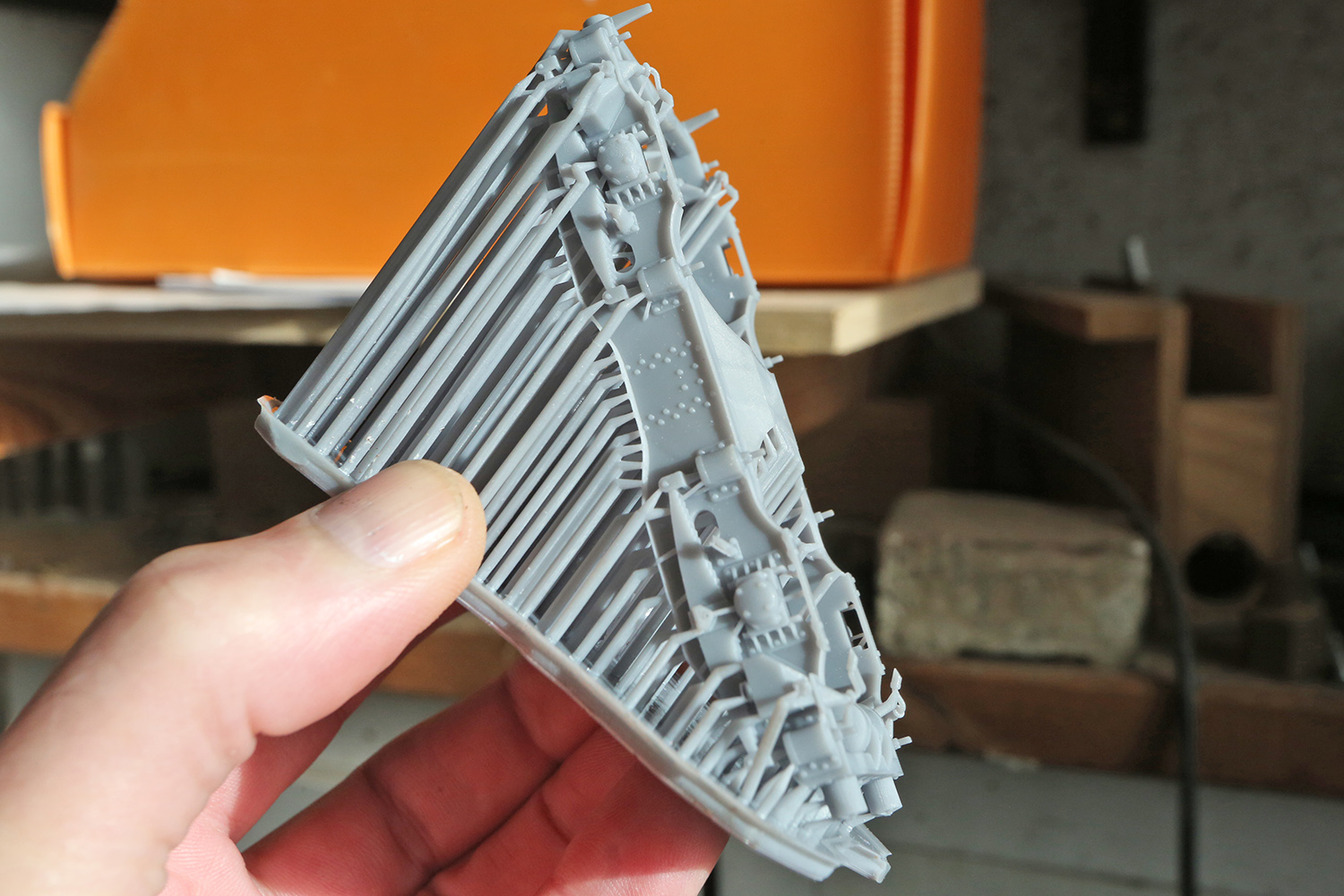

AN2B0200 copie.jpg
mimiche77
Platinum
Messages : 3103
Enregistré le : 02 juin 2008, 10:03
Localisation : France; Seine et Marne
A été remercié : 3 fois

Re: L'impression 3d dans le Zero

Message par mimiche77 »

Ah ! oui .... :shock:
Avatar du membre
rolaf
Platinum
Messages : 458
Enregistré le : 04 mai 2020, 22:21
Localisation : Pornichet (44)
A remercié : 138 fois
A été remercié : 26 fois

Re: L'impression 3d dans le Zero

Message par rolaf »

J'avais eu des problème au niveau des supports lors de mes premières impressions.
J'ai par la suite passé pas mal de temps sur les différents groupes "Elegoo" sur Facebook à échanger avec d'autres utilisateurs.
Il en était sorti que la densité des supports devait être supérieur à 70%.
Et effectivement plus on a de supports, plus l'effort de "traction" exercé par la remontée du plateau est répartie et donc on limite ainsi les déformations. L'inclinaison de la pièce aide aussi à limiter ces efforts néfastes à la qualité finale de la pièce.
Romain Proux-Lafond

"Bienheureux les fêlés, car ils laisseront passer la lumière" (M. Audiard)
Avatar du membre
jld31250
Platinum
Messages : 938
Enregistré le : 04 janv. 2015, 19:18
A remercié : 1 fois
A été remercié : 17 fois

Re: L'impression 3d dans le Zero

Message par jld31250 »

Diomeda, ta photo est édifiante en termes de support, mais arrives tu à dégrapper tout çà proprement?

De mon expérience j'ai quasi systématiquement un retrait de matière à l'endroit du support enlevé, ce qui fait que je dois reboucher ou mastiquer et poncer. (je fais çà à la pince à ébarder neuve et j'ai l impression que çà casse ou arrache autant que çà coupe...)

est ce que tu as un truc?
---------------------------
Jean-Luc (revel 31250)
Avatar du membre
Olivier41
Gold
Messages : 234
Enregistré le : 21 mars 2021, 11:39
A remercié : 41 fois
A été remercié : 124 fois

Re: L'impression 3d dans le Zero

Message par Olivier41 »

Voici mon expérience, comme l’évoque jld31250, le degrappage est a prevoir et effectivement comme le suggère diomeda mieux vaut éviter les faces les plus visibles pour accrocher les supports

Je travaille avec chitubox et contrairement a ce que je peux lire j’ai plutôt tendance à diminuer la densité des supports pour etre parfois a 60% voir moins

Et de plus en plus je pose les supports manuellement

Idéalement je mets un angle pour l’impression pour éviter de trop grande surface à décoller du film a chaque passe
Par contre je mets des socles consequents et des temps d’exposition pour le socle tres longs pour être sur que ca tient au plateau
Enfin sur chitubox on peut regler la taille de la pointe du support et la je mets du petit sauf sur des pieces « lourdes, ainsi le phénomène de rétreint au degrappage n’existe quasiment pas

Pour les déformations, le lavage post impression est primordiale et le lavage en cuve est souvent insuffisant je passe toujours derrière a la brosse, en effet si il reste de la resine apres lavage en séchant celle-ci peut amener des contraintes qui vont déformer la pièce, surtout vrai sur les pieces « en 2d comme les fenêtres par exemple vu un peu au dessus

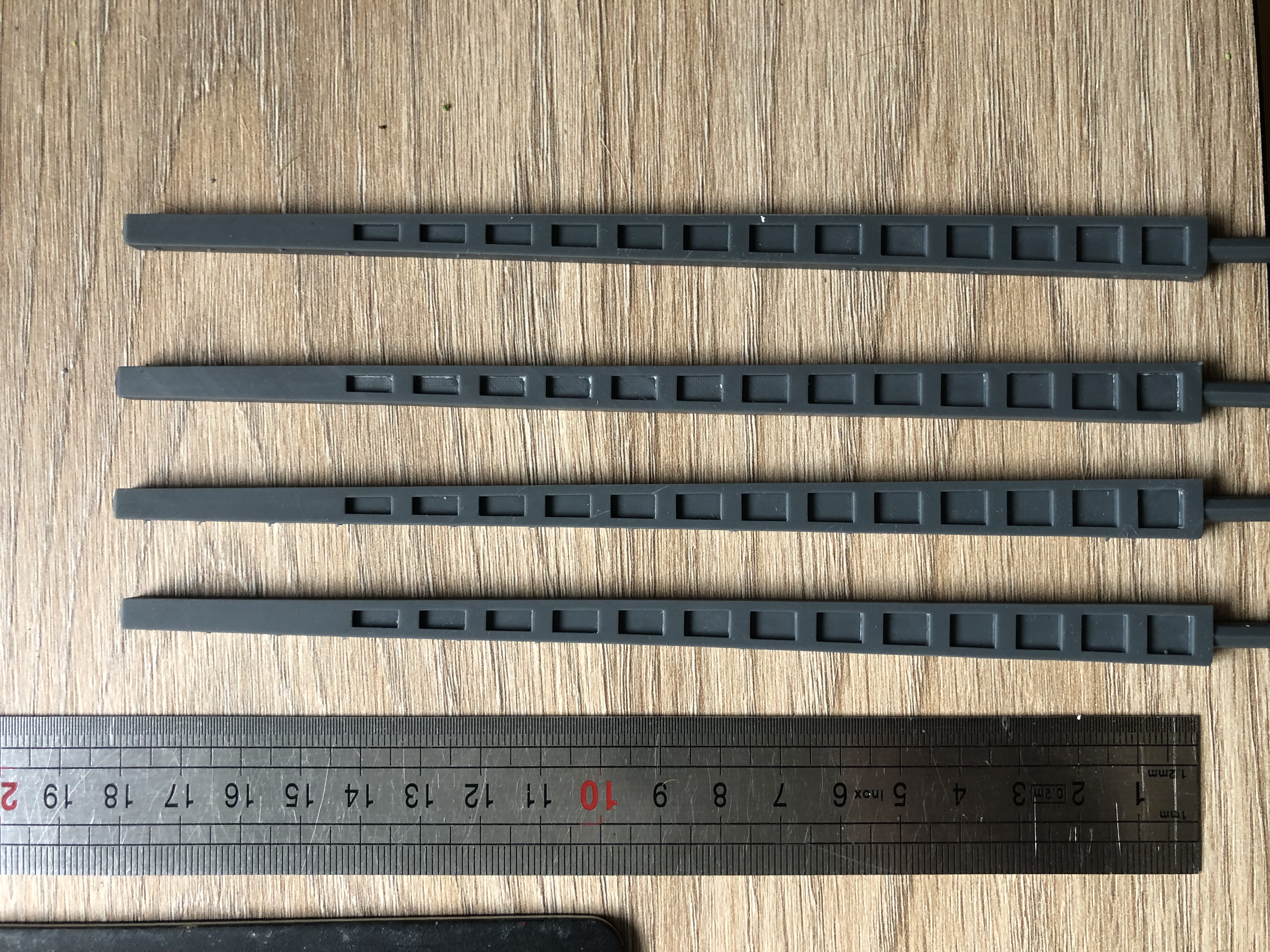

Pour illustrer mon propo voici une photo de poteaux edf imprimés ce week end, placés a 45 degrés sinon ca tenait pas dans le plateau…j’avais placé 14 supports « seulement »
Pour autant tout n’est pas rose, en ce moment j’ai du mal à mettre au point mes impressions avec de la résine resiome abs like… plébiscité mais pas facile à apprivoiser

Fil de discussion tres intéressant :applause1:
HO, ZÉRO, 1/35 voie étroite
Membre du CFC et CFTP
CDZ 1445
Expert en rien - Touche à tout
diomedea
Platinum
Messages : 699
Enregistré le : 16 mai 2021, 12:30
A été remercié : 109 fois

Re: L'impression 3d dans le Zero

Message par diomedea »

jld31250 a écrit : 25 mai 2023, 17:29 Diomeda, ta photo est édifiante en termes de support, mais arrives tu à dégrapper tout çà proprement?

De mon expérience j'ai quasi systématiquement un retrait de matière à l'endroit du support enlevé, ce qui fait que je dois reboucher ou mastiquer et poncer. (je fais çà à la pince à ébarder neuve et j'ai l impression que çà casse ou arrache autant que çà coupe...)

est ce que tu as un truc?

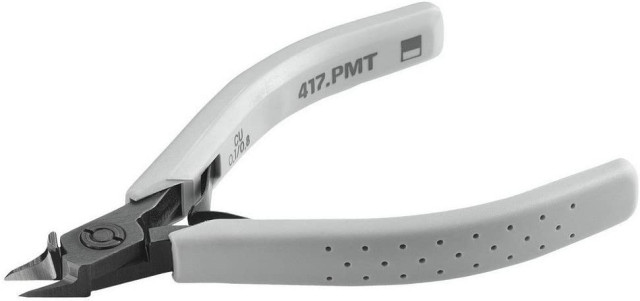

J'utilise une pince Facom de ce type: https://fr.rs-online.com/web/p/pinces-coupantes/1883892
de plus, plus la résine est souple, moins il y a de risque de casse au niveau des jonctions.
diomedea
Platinum
Messages : 699
Enregistré le : 16 mai 2021, 12:30
A été remercié : 109 fois

Re: L'impression 3d dans le Zero

Message par diomedea »

Olivier41 a écrit : 25 mai 2023, 18:34Pour autant tout n’est pas rose, en ce moment j’ai du mal à mettre au point mes impressions avec de la résine resiome abs like… plébiscité mais pas facile à apprivoiser

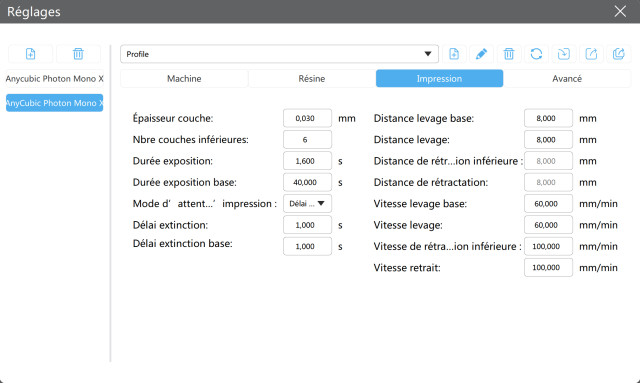

J'utilise cette même résine, mais en Anycubic, sans aucun problème avec les mêmes paramètres que la basic...
Sans titre-3 copie.jpg
Avatar du membre
Olivier41
Gold
Messages : 234
Enregistré le : 21 mars 2021, 11:39
A remercié : 41 fois
A été remercié : 124 fois

Re: L'impression 3d dans le Zero

Message par Olivier41 »

:merci: Diomedea

Je vais essayer cela ce week-end !
HO, ZÉRO, 1/35 voie étroite
Membre du CFC et CFTP
CDZ 1445
Expert en rien - Touche à tout
Avatar du membre
rolaf
Platinum
Messages : 458
Enregistré le : 04 mai 2020, 22:21
Localisation : Pornichet (44)
A remercié : 138 fois
A été remercié : 26 fois

Re: L'impression 3d dans le Zero

Message par rolaf »

Pour en revenir à la densité des supports, j'ai un copain qui en met très peu avec en plus des petites sections de raccordement de ces supports à la pièce. Mais il utilise une résine abs like (je ne saurais dire la marque de tête).
Perso, j'utilise la résine elegoo lavable à l'eau qui à tendance à se déformer pas mal si elle est trop sollicitée. Du coup, je m'adapte en mettant pas mal de support.
Je viens de recevoir une nouvelle résine "Conjure" qui a une bonne dureté avec un très faible taux de rétrécissement...y'a plus qu'à tester...
